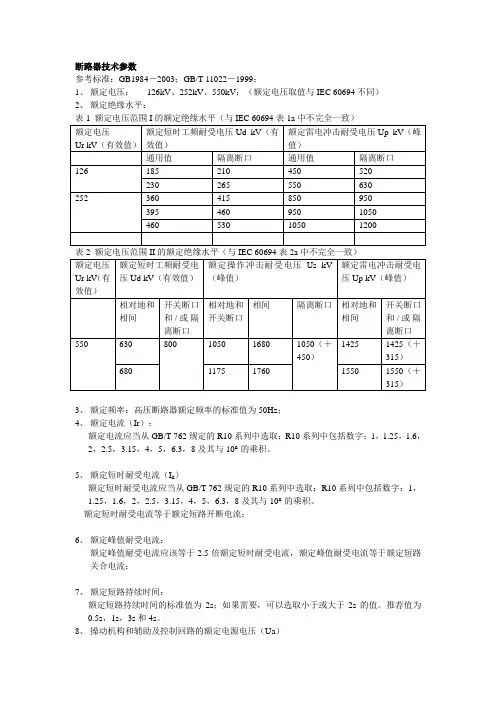

断路器的技术参数

合集下载
  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

Icu:额定极限短路分断能力,指按试验程序O-t-CO所规定的条件,断路器不能继续承载其额定电流能力的分断能力。即断路器能够可靠分断的短路电流。只在一定约束条件下,断路器可继续使用。

Ics:额定运行短路分断能力,指按试验程序O-t-CO-t-CO所规定的条件,断路器能继续承载其额定电流能力的分断能力。即断路器仍能够可靠分断的最大短路电流。在切断该短路电流后,断路器仍可以使用。

Icm:额定短路接通能力指按试验程序O-t-CO-t-CO所规定的条件,断路器设备在额定工作电压-10%、额定频率和规定的功率因数时能接通的短路电流。

一般情况下,Icu ≥ Ics,Icm =n x Ics;施耐德和ABB的塑壳断路器的Icu一般为15、25、36…KA

注:O-分断;t-间歇时间;CO-接通和分断。

In =160 A

Io=In x .9=144A

Ir=Io x .95=136.8A

Im=Ir x 6=820.8A

Isd=Irx2=273.6A

其中In是脱扣器的额定电流,如果不设置整定值,通过断路器的电流达到160A就跳闸;Io是脱扣器的整定电流,如果你想让断路器在小于160A时就跳闸,如144A(0.9的系数)时跳闸,一旦通过断路

器的电流达到144A,脱扣器脱扣,断路器跳闸;或者你觉得这样还不够安全,因为144A已经是你的底线了,你想在电流差不多达到144A时就要切断电源,这个时候你就可以通过设置脱扣器的过载长延时整定电流,即Ir,可以设置Ir=0.95*144=136.8A;Im是脱扣器的短路整定电流,一般为过载长延时整定电流Ir的倍数,如6倍Ir*6=820.8A,也称短路瞬时,脱扣机构的动作时间一般为ms级;Isd 短路短延时,其整定值也是可以根据实际来设定,但是脱扣机构的动作时间一般为0.1S~1S,比上级断路器的动作时间要快。
