毕业设计278智能控制毕业设计5
毕业设计智能家居控制系统
毕业设计：智能家居控制系统一、项目简介智能家居控制系统是利用物联网技术实现家庭设备自动控制，提高家庭生活的舒适度和安全性。
本项目基于Arduino开发板，利用WiFi模块和传感器，实现对家庭灯光、温度、湿度、门窗状态等设备的智能控制。
二、系统功能1. 灯光控制：通过手机App或语音助手实现家庭灯光的远程控制和自动化控制。
2. 空气质量监测：利用传感器监测室内PM2.5、温度、湿度等指标，提醒和调节家庭环境。
3. 门窗安全监测：通过磁性传感器实时检测家庭门窗状态，当门窗未关闭时发送警报通知。
4. 自动化场景：通过编写场景模式，实现一键开关灯光、智能温度调节等功能，提高家庭生活的便利性和舒适度。
三、硬件设计1. 硬件架构图：展示系统组成部分、各模块之间的连接方式。
2. 电路图：展示各传感器、WiFi模块、继电器等组件的接线方式。
3. PCB设计：设计成像度优秀的PCB，做好电路板的布线、排版工作。
四、软件设计1. 系统架构图：展示整个软件系统的架构，包括移动端App、服务器、嵌入式系统等模块。
2. 移动端App界面设计：设计简洁友好的界面，实现家庭设备的远程控制和数据监测。
3. 嵌入式系统程序设计：采用Arduino编程语言，编写实现各模块功能的程序代码。
五、实验结果1. 灯光控制：实现远程和自动化控制，提高家庭生活的便利性。
2. 空气质量监测：实时监测家庭环境指标，及时提醒和调节家庭环境。
3. 门窗安全监测：实时监测门窗状态，避免因未关闭而导致的安全隐患。
4. 自动化场景：通过编写场景模式，实现一键开关灯光、智能温度调节等功能，提高家庭生活的便利性和舒适度。
六、展望和拓展1. 系统优化：继续完善和改进系统功能，提升系统的智能化程度和用户体验。
2. 产品推广：将智能家居控制系统推广到更多的家庭中，实现智能家居生态的构建。
3. 产业化实现：通过与合作伙伴合作，实现智能家居控制系统的产业化生产和销售。
智能家居控制系统毕业设计 (3)
智能家居控制系统毕业设计引言随着科技的不断进步和人们生活水平的提高，智能家居控制系统逐渐成为人们家居生活中的重要组成部分。
智能家居控制系统通过各种智能设备和技术，使得人们能够更加舒适、便捷地控制和管理家中的各种功能。
本毕业设计旨在设计和实现一个智能家居控制系统，通过使用各种传感器和控制器，实现对家中温度、照明、安防、家电等方面的智能控制。
设计目标1.实现对家居环境的智能监测与控制。
2.提供远程控制功能，使得用户能够通过手机或者电脑远程控制家中的各种设备。
3.提供可扩展性，方便用户根据个人需求增加或者更换不同的智能设备。
系统设计系统结构本设计的智能家居控制系统基于一个中心控制器和多个从节点设备组成。
中心控制器负责接收用户的指令，并将指令传递给对应的从节点设备进行执行。
从节点设备负责执行指令并将执行结果反馈给中心控制器。
硬件设计1.中心控制器：使用单片机或者嵌入式开发板作为中心控制器，负责接收用户指令并将指令传递给从节点设备。
中心控制器还负责与用户设备（如手机、电脑等）进行通信，并将用户的指令转发给从节点设备。
2.从节点设备：使用传感器、执行器、通信模块等组件构建从节点设备。
传感器用于监测家居环境（如温度、湿度、光照等），执行器用于控制家居设备（如灯光、空调、窗帘等），通信模块用于与中心控制器进行通信。
软件设计1.中心控制软件：使用编程语言编写中心控制软件，实现用户指令的接收和转发、与从节点设备的通信、用户设备的远程控制等功能。
2.从节点设备软件：根据硬件设计，使用编程语言编写从节点设备软件，实现与中心控制器的通信、传感器数据的读取、执行器操作的控制等功能。
通信协议为了实现中心控制器和从节点设备之间的通信，我们需要定义一个通信协议。
通信协议包括消息格式、消息类型、命令和反馈等内容。
通信协议可以使用常用的协议，如MQTT、HTTP等。
实现步骤1.进行系统需求分析，确定系统的功能和性能要求。
2.进行硬件设计，包括选择合适的单片机或者嵌入式开发板作为中心控制器，选择合适的传感器、执行器和通信模块作为从节点设备。
智能控制技术毕业设计
智能控制技术毕业设计嘿，小伙伴们！今天咱来聊聊智能控制技术毕业设计这档子事儿。
你说智能控制技术像不像一个超级聪明的大脑呀！它能让各种设备变得超级厉害，就好像给普通的机器注入了魔法一样。
比如说家里的那些智能家居，不就是靠智能控制技术变得那么好用的嘛。
想象一下，你大冬天的窝在被窝里，根本不用起身，动动嘴就能让窗帘自动拉开，灯光调到合适的亮度，多爽啊！这可都是智能控制技术的功劳呢。
做智能控制技术毕业设计的时候啊，可得有点耐心。
就像搭积木一样，一块一块慢慢地搭起来。
从最基础的原理开始搞清楚，可别想着一步登天哦。
你得像个细心的侦探，一点点去挖掘那些隐藏的秘密。
在这个过程中啊，会遇到各种各样的问题。
哎呀，那可真是让人头疼呢！但咱可不能退缩呀，要勇敢地面对。
就好像打游戏闯关一样，每过一关都特别有成就感。
比如说编程的时候，可能代码运行起来就是不对劲，那咋办呢？别急，慢慢找原因呗。
可能是某个小细节没注意到，也可能是思路出了点偏差。
这时候就得静下心来，好好琢磨琢磨。
还有选择硬件设备的时候也得慎重呀，这可关系到整个系统能不能稳定运行呢。
就像给汽车选零件一样，质量不好可不行。
做实验的时候呢，更得仔细认真了。
每一个数据都得准确无误，不然得出的结果可就不靠谱啦。
这就像做饭，调料放多了或者放少了，味道可就差远了。
等你终于完成了毕业设计，那感觉，哇塞，就像登上了山顶一样自豪！你会发现自己原来这么厉害呀，能做出这么牛的东西。
总之呢，智能控制技术毕业设计虽然有挑战，但也超级有趣。
它能让你学到好多好多东西，让你变得更强大。
所以呀，别害怕困难，大胆地去尝试吧！相信自己一定能行！这就是我想说的，智能控制技术毕业设计，冲呀！。

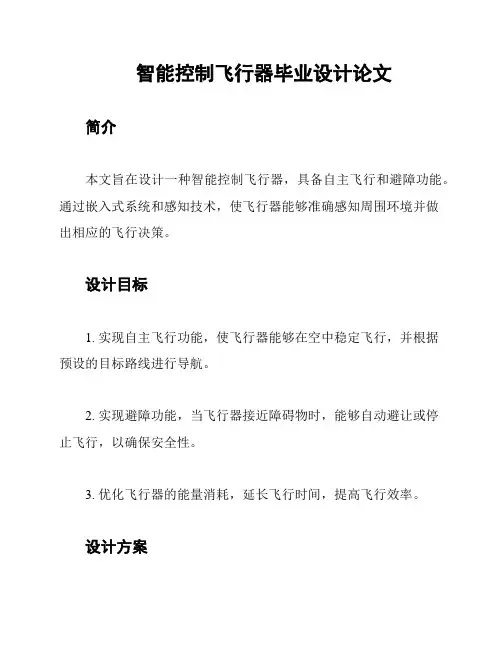

智能控制飞行器毕业设计论文
智能控制飞行器毕业设计论文简介
本文旨在设计一种智能控制飞行器，具备自主飞行和避障功能。
通过嵌入式系统和感知技术，使飞行器能够准确感知周围环境并做
出相应的飞行决策。
设计目标
1. 实现自主飞行功能，使飞行器能够在空中稳定飞行，并根据
预设的目标路线进行导航。
2. 实现避障功能，当飞行器接近障碍物时，能够自动避让或停
止飞行，以确保安全性。
3. 优化飞行器的能量消耗，延长飞行时间，提高飞行效率。
设计方案
1. 硬件方面：使用轻量级材料搭建机身，将嵌入式计算机和传感器集成在飞行器中，以便实时感知环境和做出飞行决策。
2. 软件方面：编写飞行控制算法，包括自主飞行和避障算法。
利用感知技术，如视觉和超声波传感器，获取环境信息，结合机器研究技术进行数据分析和决策。
3. 飞行测试：通过模拟和实际飞行测试评估设计的智能控制飞行器的性能和可靠性，对算法进行调整和优化。
预期成果
1. 成功实现智能控制飞行器的自主飞行和避障功能。
2. 飞行器能够准确感知环境并做出相应的飞行决策，达到预设的目标路线。
3. 飞行器能够通过嵌入式系统有效地管理能量消耗，延长飞行时间。
结论
本设计旨在研究并实现智能控制飞行器的自主飞行和避障功能。
通过合理的硬件和软件设计，以及飞行测试评估，预期可以取得良
好的成果。
该设计对于智能飞行器领域具有一定的研究和应用价值。
*注：以上为毕业设计论文的概要，具体内容将在论文中展开
详细阐述。
*。
毕业设计智能家居控制系统
毕业设计智能家居控制系统毕业设计智能家居控制系统，这个话题听上去是不是挺酷炫的？想想，未来的家就像个“超智能管家”，什么事都能帮你搞定。
每天一回到家，门自动打开，灯光就柔柔地亮起来，甚至连你爱吃的零食都能提前放好，简直就像梦一样，对吧？现在的科技真是越来越厉害，连最懒的人也能享受到“科技带来的便利”，就像“宅”这个词，已经成为了新时代的代名词。
想象一下，假如你刚下班，累得像只狗，真是不想动弹。
这时候，家里的智能控制系统就像个贴心的小助手，轻轻一声“开启模式”，整个房子就开始忙碌起来。
空调自动调到你最喜欢的温度，沙发也被调到最舒服的位置。
哇，这种感觉简直不能再爽了！就像在自己家里开了个豪华酒店，想怎么享受就怎么享受。
再也不怕一进门就要忙着开灯、开空调，真是让人心里一阵温暖。
再说说安全问题，现在的智能家居系统也让你高枕无忧。
想想，门窗的监控、红外探测器，晚上出门也不怕。
简直像在家里装了个保安，随时随地盯着你的家。
不用担心有人半夜闯进来，偷偷摸摸。
更妙的是，你可以通过手机随时查看家里的情况，就算在外面，也能心安理得地吃个火锅。
谁说科技让人变得冷漠？这其实是让你更有安全感呢。
说到智能家居，当然少不了那些“聪明”的设备。
智能音箱一喊，家里的灯光就能随你心意变换，蓝色、红色、绿色，想怎么调就怎么调。
尤其是开派对的时候，随便调个灯光，立马变身派对现场，朋友们都赞不绝口。
想象一下，你的朋友们一进门就看到五光十色的灯光，配上你准备的音乐，简直就是“万众瞩目”的风头，谁还记得那尴尬的自我介绍？智能家居的操作其实挺简单的，就像打游戏一样。
你只需轻松点击几下，或是用语音指令，就能搞定一切。
这个时代，真的是“懒人经济”呀，让你无论多懒都能变得高效。
每次看到家里的一切都在听你指挥，心里那种成就感，真是无法言喻，感觉自己简直是个“家居大亨”！不过，听起来好像一切都是美好的，其实也有点小挑战。
比如，有时候设备不太配合，或者连不上网，那感觉简直像是被“打回原形”。
毕业设计基于智能家居控制系统
毕业设计基于智能家居控制系统智能家居控制系统在现代家庭中扮演着越来越重要的角色。
借助智能化的技术，我们可以通过手机、电脑等设备实现对家居电器的远程控制，提高家居的舒适度、便利性和节能能力。
本文将基于智能家居控制系统展开讨论，并提出一个基于该系统的毕业设计方案。
首先，我们需要了解智能家居控制系统的基本原理。
智能家居控制系统由嵌入式处理器、各种传感器、执行器和通信模块组成。
嵌入式处理器负责控制和管理系统的运行，传感器负责感知环境中的各种参数，执行器负责根据指令控制家居电器的运行，通信模块负责与手机等设备进行通信。
基于以上原理，我们可以设计一个基于智能家居控制系统的毕业设计。
这个设计的目标是通过手机等设备实现对家居电器的远程控制。
具体实现步骤如下：1.硬件设计：选择适合的嵌入式处理器、传感器、执行器和通信模块，并进行硬件的组装和连接。
可以选择一些常见的家居电器，如灯光、空调、窗帘等作为被控制的对象。
2.软件设计：设计系统的软件程序，包括嵌入式处理器的驱动程序、传感器的数据采集和处理程序、执行器的控制程序以及与手机等设备通信的程序。
可以选择一种常见的智能家居控制协议，如Wi-Fi或蓝牙，实现与手机的通信。
3.远程控制功能：设计和实现手机等设备上的远程控制功能。
可以通过手机应用程序实现对家居电器的开关、调节等操作，实现对家居的远程控制。
也可以设计定时开关、场景模式等功能，提供更多的便利性。
4.优化和改进：对系统进行优化和改进，提高系统的稳定性和可靠性。
可以通过对传感器数据的处理、执行器控制算法的优化等方式，提升系统的性能和用户体验。
通过以上设计，我们可以实现一个基于智能家居控制系统的毕业设计。
这个设计不仅可以提高家居的舒适度和便利性，还可以提高家居的节能能力，降低能源消耗。
同时，这个设计还具有一定的市场潜力，可以成为智能家居行业的一种新型产品。
总结起来，智能家居控制系统是一种基于嵌入式技术的系统，通过手机等设备实现对家居电器的远程控制。
毕业设计任务书设计基于人工智能的智能家居控制系统
毕业设计任务书：设计基于人工智能的智能家居控制系统一、任务背景随着科技的不断进步，人工智能已经成为我们生活中不可或缺的一部分。
现代家庭也不再是简单的房屋和家具的堆积，而是成为了一种智能家居系统，由人工智能技术和各种智能设备组成，能够实现更加智能化的生活方式。
因此，本次毕业设计旨在研究和设计一种基于人工智能的智能家居控制系统。
二、任务目标本毕业设计的主要任务是设计和开发一种基于人工智能的智能家居控制系统，包括以下两个方面：1. 设计一种智能控制系统，可以准确地识别和响应用户的控制指令，并可以将其传递给智能家居设备。
2. 进行智能家居设备的选择和接入， 研究和实现连接多个家居设备的技术。
三、任务步骤本毕业设计包括以下五个步骤：1.收集和整理智能家居设备的信息，研究和选择可以被控制的设备类型，如灯光、空调、智能音箱、窗帘等等。
2.设计一种基于人工智能的控制系统，研究和实现该系统的核心算法，如语音识别、自然语言处理等。
3.建立一个智能家居设备的联网系统，通过现有的无线网络技术 如Wi-Fi、Zigbee 等）实现智能家居设备的联通。
4.开发一个控制终端，使用户可以通过该终端控制智能家居设备并接收其状态信息。
5.进行系统的全面测试和调试，包括稳定性测试、可靠性测试和用户体验测试等。
四、预期措施和效果本次毕业设计的预期效果如下：1.设计一种智能控制系统，可以准确地识别和响应用户的控制指令，并可以将其传递给智能家居设备。
2.研究和实现连接多种智能家居设备的技术。
3.设计一种用户友好的控制终端，可以通过该终端控制智能家居设备并接收其状态信息。
4.提高智能家居设备的使用效率和使用便捷性。
五、任务时间表本次毕业设计的时间表如下：1. 初步研究和设想：时间为两周。
2. 设计和开发控制系统：时间为八周。
3. 建立智能家居设备联网系统：时间为四周。
4. 开发控制终端并测试：时间为六周。
5. 综合测试和调试：时间为两周。
六、任务阶段性成果依据任务的不同阶段，阶段性成果如下：1. 设计文档：主要包括本次毕业设计的开发框架和设计思路，时间为两周。
智能控制技术毕业论文【范本模板】
摘要：本文主要介绍了智能控制技术从经典控制理论、现代控制理论发展到今天的智能控制理论的发展过程和主要方法，并介绍了智能控制在工业发展、机械制造、电力电子学研究领域中的应用.关键字：自动化智能控制应用随着信息技术的发展，许多新方法和技术进入工程化、产品化阶段,这对自动控制技术提出犷新的挑战，促进了智能理论在控制技术中的应用，以解决用传统的方法难以解决的复杂系统的控制问题。
一、智能控制的发展过程从经典控制理论、现代控制理论发展到今天的智能控制理论，经历了很长时间.四十年代到五十年代形成了经典控制理论。
经典控制理论中基于传递函数建立起来的如频率特性、根轨迹等图解解析设计方法，对于单输入—单输出系统极为有效，至今仍在广泛地应用。
但传递函数对处于系统内部的变量不便描述，对某些内部变量还不能描述，且忽略了初始条件的影响。
鼓传递函数描述不能包含系统的所有信息。
现代控制理论主要研究具有高性能、高精度的多变量变参数系统的最优控制问题，它对多变量有很强的描述和综合能力，其局限在于必须预先知道被空对象或过程的数学模型.智能控制是在经典和现代控制理论基础上进一步发展和提高的。
智能控制的提出，一方面是实现大规模复杂系统控制的需要；另一方面是现代计算机技术、人工智能和微电子学等学科的高度发展，给智能控制提供了实现的基础。
智能控制提供了一种新的控制方法,基本解决了非线性、大时滞、变结构、无精确数学模型对象的控制问题。
二、智能控制的主要方法通俗地讲,智能控制就是利用有关知识（方法）来控制对象，按一定要求达到预定目的。
智能控制为解决控制领域的难题，摆脱了经典和现代控制理论的困境，开辟了新的途径.智能控制技术的主要方法有模糊控制、基于知识的专家控制、神经网络控制和集成智能控制等，以及常用优化算法有：遗传算法、蚁群算法、免疫算法等。
1、模糊控制模糊控制以模糊集合、模糊语言变量、模糊推理为其理论基础，以先验知识和专家经验作为控制规则。
智能控制技术专业毕业设计标准
智能控制技术专业毕业设计标准智能控制技术专业毕业设计标准一、背景介绍在当今信息化、智能化的背景下，智能控制技术成为了各行各业的重要组成部分。
随着人工智能、大数据、物联网等技术的不断发展和应用，智能控制技术的应用范围和深度也在不断扩大。
对智能控制技术专业毕业设计的标准要求也越来越高。
二、毕业设计的深度和广度要求1. 深度要求在毕业设计中，学生需要对智能控制技术的核心理论和技术进行深入的研究和探讨，包括但不限于神经网络、模糊控制、遗传算法等方面的理论与应用。
还需要针对具体的工程问题进行深入分析，提出创新性的解决方案，并进行理论验证和实际应用。
2. 广度要求毕业设计需要考察学生对于智能控制技术的整体把握能力，要求学生能够将理论知识与实际应用相结合，具备跨学科、跨领域的能力。
在选择毕业设计课题时，可以涉及到工业控制、自动化设备、机器人、智能交通等多个领域，以求全面展现学生的综合能力。
三、文章内容建议第一部分：智能控制技术的学科意义和发展趋势在这部分，可以从历史角度出发，介绍智能控制技术的发展历程及其在各个领域中的应用与研究现状。
可以谈谈人工智能技术对智能控制技术发展的影响，以及未来智能控制技术的发展趋势。
第二部分：智能控制技术专业毕业设计标准在这部分，可以详细解释智能控制技术专业毕业设计的深度和广度要求，同时也可以列举一些成功毕业设计案例进行分析和借鉴，展示何为优质的毕业设计作品。
第三部分：个人观点和理解在这部分，可以共享对智能控制技术专业毕业设计要求的个人理解和见解，同时可以提出对未来毕业设计标准的期许和建议。
总结通过对智能控制技术专业毕业设计标准的深入探讨和分析，我们可以看到，毕业设计要求学生不仅要具备扎实的理论基础和创新能力，还需要具备跨学科、跨领域的综合能力。
只有如此，才能更好地适应未来智能化、智能控制技术的发展趋势，为社会的可持续发展贡献自己的力量。
围绕着“智能控制技术专业毕业设计标准”这一主题，文章从学科意义、毕业设计标准要求，以及个人观点和理解这三个方面展开了全面的讨论和分析。
智能电梯控制系统设计毕业设计
智能电梯控制系统设计毕业设计智能电梯控制系统设计毕业设计？哎呀，听起来是不是有点高大上？说白了就是想让电梯更聪明，让它在咱们楼里跑来跑去的时候，不再是像个傻小子一样，等得人心焦，或者站错楼层，搞得自己也懵圈。
你看啊，现在的楼层越来越高，人口越来越密集，电梯作为咱们日常生活的得力小帮手，能否顺利地运行，直接关系到大家的心情，甚至工作效率。
所以呢，这个智能电梯的设计，其实不仅仅是技术上的挑战，还涉及到咱们日常生活的细节，关乎“等一会儿”、“还没到”这样的生活小烦恼。
咱们就来聊聊这个事儿，看看这个“智能电梯控制系统”怎么能让咱们的生活更美好！电梯嘛，大家都用过，不是吧？反正我用过好几回，电梯门一关，突然停住，居然在半路被卡住了，心里那个焦急，恨不得自己去推一推电梯。
再比如说那种，按了上去的按钮，电梯却停在了下面，简直是笑话！不过如果有了智能电梯控制系统，就可以大大减少这种烦人的“意外”。
像是一些聪明的控制系统可以通过智能算法预测楼层的需求，提前调配电梯，甚至根据楼层的流量来自动选择最佳路线。
这样一来，你再也不用站在那儿发呆了，电梯总能准时在你面前出现，给你一种“哇，真是太懂我了”的感觉。
再说说智能系统的“眼睛”——传感器。
你要知道，以前的电梯控制系统，都是靠按钮来操作的。
咱们按下一个按钮，它就开始工作，但往往一按错，电梯就开错门，搞得自己都尴尬得不行。
但是，智能电梯就不一样了，它可以通过传感器感知楼层的变化、人员的上下情况。
换句话说，咱们进入电梯时，传感器就会立马知道是哪个方向需要前往，甚至在你进电梯的一瞬间，系统就能预测到你是想去几楼，这种精准程度，简直让人拍手称赞！就像是你进了店里，老板就知道你想要什么，不用多问，直接拿出来，简直舒服得不要不要的。
不仅如此，智能电梯还可以根据每个楼层的繁忙程度，智能分配电梯的运行路径和时间，避免高峰时段出现拥挤的情况。
想象一下，如果有了这种智能系统，大家都可以迅速、安稳地进出电梯，不用担心被别人挤来挤去。
智能家居控制系统的设计毕业论文(DOC 25页)
智能家居控制系统的设计毕业论文(DOC 25页)毕业论文（设计）论文题目：智能家居控制系统的设计学生姓名：吕倩学号：0908050123所在院系：电气信息工程学院专业名称：电子信息科学与技术届次：2013届指导教师：解萍淮南师范学院本科毕业论文（设计）诚信承诺书1.本人郑重承诺：所呈交的毕业论文（设计），题目《》是本人在指导教师指导下独立完成的，没有弄虚作假，没有抄袭、剽窃别人的内容；2.毕业论文（设计）所使用的相关资料、数据、观点等均真实可靠，文中所有引用的他人观点、材料、数据、图表均已注释说明来源；3. 毕业论文（设计）中无抄袭、剽窃或不正当引用他人学术观点、思想和学术成果，伪造、篡改数据的情况；4.本人已被告知并清楚：学院对毕业论文（设计）中的抄袭、剽窃、弄虚作假等违反学术规范的行为将严肃处理，并可能导致毕业论文（设计）成绩不合格，无法正常毕业、取消学士学位资格或注销并追回已发放的毕业证书、学士学位证书等严重后果；5.若在省教育厅、学院组织的毕业论文（设计）检查、评比中，被发现有抄袭、剽窃、弄虚作假等违反学术规范的行为，本人愿意接受学院按有关规定给予的处理，并承担相应责任。
学生（签名）：日期：年月日目录前言 (3)1 设计概述 (4)1.1 设计创新点 (4)1.2 论文概述 (4)2 总体设计 (4)2.1 整体设计方案 (4)2.2 主控芯片选择 (5)3 硬件系统设计 (5)3.1 主控芯片ATmega16 (5)3.2 功能设计 (6)3.3 电源模块设计 (9)3.4 显示模块 (10)3.5 键盘模块 (11)3.6 步进电机模块 (11)3.7 电机驱动 (12)4 软件设计 (13)4.1 原理图绘制 (13)4.2 程序编译环境 (14)5 结论 (16)参考文献 (18)智能家居控制系统的设计学生：吕倩(指导教师：解萍)(淮南师范学院电气信息工程学院)摘要：21世纪是一个信息化的社会，它与人们的生活的关系也日益紧密。
汽车车灯智能控制系统毕业设计
汽车车灯智能控制系统毕业设计该智能控制系统是为汽车车灯设计的，其主要目的是增强车辆的安全性和更好的驾驶体验。
该系统使用了许多技术，如图像处理，微控制器和无线通信技术。
这些技术的使用使得该系统能够智能地控制车辆的前灯，后灯和指示灯。
本文将详细介绍该车灯智能控制系统的设计与开发。
概述近年来，随着交通工具的普及，道路上的交通状况也变得更加复杂。
许多交通事故都是由于驾驶员没有足够的警惕性造成的。
因此，需要开发一种车灯智能控制系统来增强行车安全性。
该系统使用了图像处理技术，能够解析车辆前面的路况。
如果路况较暗或天气状况较劣，系统会自动启动前灯。
此外，当车辆行驶到一个照明状态不足的路段时，系统还可以自动控制灯光的角度和亮度，以确保驾驶员的能够获得更好的能见度和更好的行驶体验。
该系统还具有智能指示灯功能，可以智能地识别驾驶员的意图并相应地动作。
例如，当驾驶员向左转时，系统会自动启动左转指示灯，并在转向结束后自动关闭。
这大大方便了驾驶员行驶操作。
系统设计该系统包括一个摄像头、微控制器和无线通信模块。
该摄像头负责获取车道的信息，并传送给微控制器进行图像处理。
该微控制器根据图像处理结果，智能地控制车辆的车灯和指示灯，使其具有更好的适应性和舒适性。
而无线通信模块则负责与其他设备进行数据的互换和通信。
图像处理该系统的核心技术是图像处理。
为了精确地控制前灯和后灯的亮度和角度，需要利用摄像头采集路况图像并对其进行处理。
系统使用基于OpenCV的Python语言进行图像处理。
主要包括以下步骤：- 采集图像并转换为灰度图像- 对图像进行滤波，以去除图像中的噪音- 进行二值化操作，将图像分割为灰度值高于某个阈值的像素和灰度值低于阈值的像素- 对二值化后的图像进行形态学操作，以弥补图像中孔洞等的缺陷- 使用霍夫变换检测出图像中的直线，以便更准确地控制车灯的角度和亮度智能控制该智能控制系统包括前灯、后灯和指示灯。
其中，前灯和后灯自动调节，以适应不同的路面状况和天气条件。
毕业设计(论文)-基于单片机的智能家居控制系统设计
毕业设计(论文)-基于单片机的智能家居控制系统设计本文描述了一个基于单片机的智能家居控制系统的设计。
智能家居控制系统是指能够通过网络或传感器等技术手段实现对家居设备进行远程控制、自动化控制和智能化管理的系统。
随着科技的进步和社会的发展，越来越多的人们开始关注和需要智能家居系统，以提高家居生活的便利性、舒适性和安全性。
而单片机作为一种小型化的计算机芯片，具有体积小、功耗低、成本较低等特点，在智能家居领域有着广泛的应用前景。
因此，本文选择设计一个基于单片机的智能家居控制系统作为毕业设计主题。
本设计旨在提供一个可靠、灵活和易于使用的智能家居控制系统，能够通过单片机控制家庭中的各种设备，如电灯、空调、窗帘等。
同时，该系统还具备远程控制的能力，用户可以通过手机或电脑等设备实现对家居设备的远程控制，方便实用。
在当前智能家居控制系统的现状方面，目前市面上已经存在很多智能家居系统，但存在一些问题。
例如，某些系统功能不够完善，用户体验不佳；某些系统的价格较高，不适合普通家庭；某些系统的操作复杂，不易上手等。
因此，本设计旨在解决这些问题，并提供一种更具实用性和可操作性的智能家居控制系统。
通过本设计，我们希望能够为人们的家居生活带来更多的便利和舒适，同时也为智能家居控制系统的发展做出一定的贡献。
3.系统设计在这个段落中，我将详细描述基于单片机的智能家居控制系统的设计方案，包括硬件设计和软件设计。
硬件设计硬件设计主要涉及以下几个方面：硬件组成：智能家居控制系统的核心是单片机，我将选择适合项目需求的单片机，并根据控制要求确定其他必要的硬件组成。
传感器选择：根据智能家居的功能需求，我将选择合适的传感器，如温度传感器、湿度传感器、光照传感器等，以实现对环境信息的感知。
执行器选择：为了实现智能家居的控制功能，我将选择合适的执行器，如开关、电机等，以实现对家居设备的控制。
软件设计软件设计主要涉及以下几个方面：算法设计：我将设计适合智能家居控制系统的算法，以实现对传感器数据的处理和控制策略的制定。
智能控制毕业设计
智能控制理论及应用题目：模糊PID在汽车巡航系统中的应用学院：信息工程学院班级：导师：学号：姓名：2015年11月9日目录1 发展背景 (3)2 巡航控制系统的组成 (3)3 巡航控制系统的控制方法与仿真 (4)3.1汽车动力模型的建立 (4)3.2模糊PID控制的设计 (5)3.2.1传统PID控制在汽车巡航控制中的应用 (5)3.2.2模糊PID控制器的设计 (6)3.2.3仿真与分析 (9)4 结论 (12)5 参考文献 (13)1 发展背景近年来随着我国汽车市场不断成熟，汽车安全性和节能性越来越受到重视，这也使得汽车巡航系统成为了重要的辅助驾驶系统。
汽车巡航系统（cruise control system，缩写为CCS），又称为恒速行驶系统。
汽车控制系统可以减轻驾驶员的负担，减少不必要的车速变化，最大限度地节省燃料，降低排气污染，提高发动机的使用效率，并可在一定程度上提高汽车的动力性能和乘坐的舒适度。
汽车定速巡航控制系统自从20世纪60年代末、70年代初起，全球各大著名汽车厂家就竞相研制并将其装配在各自公司的高级轿车上，由于微电脑技术迅速发展、电路集成化水平不断提高，到21世纪初期，汽车巡航控制系统日趋成熟。
目前，很多车辆，特别是高级轿车已经把巡航控制系统作为配备设备或备选设备。
由于国内汽车巡航的研究起步较晚，并且技术相对落后，所以国内对汽车巡航控制系统的研究应用主要是以单车定速控制为主。
虽然国内的一些机构已经开始了对电子式巡航控制装置的研究，但从总体上来说，目前国内对汽车巡航控制系统的研究还不是很成熟。
2 巡航控制系统的组成汽车巡航控制系统主要由控制开关、传感器、巡航控制电控单元和执行机构等组成。
在装备巡航控制系统的汽车上，当汽车行驶速度超过一定值（一般为40Km/h）时，如果驾驶员利用巡航控制开关设定一个车速，那么在巡航控制期间，随着道路坡度的变化以及汽车行驶中所可能遇到的阻力，车辆自动变换节气门开度或自动进行党委转换，以按存储在危机内的最佳燃料经济型规律或动力性规律稳定行驶。
智能控制 毕业设计
智能控制毕业设计智能控制毕业设计随着科技的不断进步和智能化的快速发展，智能控制技术已经成为现代工程领域中不可或缺的一部分。
在这个信息时代，智能控制技术的应用范围越来越广泛，从家庭到工业生产，从交通运输到医疗保健，无处不见其身影。
因此，我决定以智能控制为主题进行毕业设计，探索其在现实生活中的应用和潜力。
首先，我将通过对智能控制技术的研究和了解，了解其基本原理和工作方式。
智能控制技术是一种利用计算机和传感器等设备对系统进行监测和控制的技术。
它通过收集和分析数据，根据预设的规则和算法，自动调整系统的参数和操作，以实现系统的优化和自适应。
这种技术的核心在于将人工智能和自动化技术相结合，使系统能够自主地做出决策和行动。
其次，我将研究智能控制技术在家庭生活中的应用。
智能家居系统是智能控制技术的一个重要应用领域。
通过将各种设备和家居设施连接到一个中央控制系统，我们可以实现对家庭电器、照明、安防等方面的智能控制。
例如，我们可以通过手机或语音助手来控制家里的灯光和电器，实现远程控制和自动化操作。
这不仅提高了家庭生活的便利性和舒适度，还能够节约能源和提高安全性。
另外，我还将研究智能控制技术在工业生产中的应用。
智能制造是当前工业领域的热点话题之一。
通过将传感器和机器人等设备与计算机系统相连接，我们可以实现对生产过程的实时监测和控制。
这不仅可以提高生产效率和产品质量，还可以减少人为因素的干扰和错误。
例如，自动化生产线可以根据产品的需求和质量要求，自动调整生产参数和工艺流程，实现灵活生产和质量控制。
此外，我还将探索智能控制技术在交通运输领域的应用。
智能交通系统可以通过传感器和通信技术，实时监测和控制交通流量和交通设施。
通过智能交通信号灯和智能车辆管理系统，我们可以实现交通信号的自适应调整和交通流量的优化。
这不仅可以减少交通拥堵和事故发生的概率，还可以提高交通运输的效率和安全性。
最后，我将总结智能控制技术的应用和潜力，并提出一些对未来发展的展望。
智能家居控制系统毕业设计
智能家居控制系统毕业设计嘿，朋友们！咱今天来聊聊智能家居控制系统毕业设计这档子事儿。
你想想看啊，智能家居，那可不就是让咱的家变得超级聪明、超级贴心嘛！就好像家里多了个小机灵鬼，啥都能给你安排得妥妥当当。
咱先说说灯光控制吧。
晚上回家，一开门，嘿，灯自动就亮了，不用抹黑找开关，这多方便呀！而且还能根据你的心情或者需求来调节灯光的亮度和颜色，想要浪漫的氛围，调个暖光；想要工作学习，就来个明亮的冷光。
这感觉，不比你自己手动去开关灯强多啦？再讲讲那个窗帘控制。
大晴天的，太阳晒得厉害，窗帘自己就拉上了，给你挡挡阳光；到了傍晚，又自动拉开，让你欣赏美丽的夕阳。
你就说神不神吧！这要是以前，你还得自己跑去拉窗帘，多麻烦呀。
还有那个温度控制呢！冬天冷了，自动调高温度，让你一回家就暖洋洋的；夏天热了，空调自己就开始工作，给你送来凉爽。
再也不用为了调个温度而到处找遥控器啦！你说这智能家居控制系统毕业设计，不就是在创造一个未来的智能家嘛！就好像你是个魔法大师，给家里施了魔法，让一切都变得那么智能、那么方便。
你可别小瞧了这毕业设计，这里面的学问可大着呢！要考虑各种设备的兼容性，要让它们能和谐共处，互相配合。
这就好像一个乐队，每个乐器都要演奏好自己的部分，同时又要和其他乐器配合默契，才能奏出美妙的音乐。
而且啊，你还得考虑用户的体验。
毕竟是给人用的呀，得让人用起来舒服、顺手。
要是设计得太复杂，让人摸不着头脑，那可不行。
这就好比你买了个高科技玩意儿，结果捣鼓半天都不会用，那多郁闷呀！做这个毕业设计的时候，可得细心再细心，马虎不得。
一个小细节没注意到，可能整个系统就不好用啦。
这就跟盖房子一样，一块砖没砌好，可能整座房子都不稳。
咱得好好想想，怎么让智能家居控制系统更智能、更贴心。
比如说，能不能根据人的习惯来自动调节呢？原创不易，请尊重原创，谢谢!。
智能家居控制系统的设计毕业论文
智能家居控制系统的设计毕业论文摘要：随着科技的快速发展，智能家居控制系统成为现代家庭的重要组成部分。
本文通过对智能家居控制系统的研究和分析，设计了一种高效、可靠、安全的智能家居控制系统。
该系统能够实现对家庭内部的电器设备进行智能化控制，提高家居的便利性和舒适度。
设计的智能家居控制系统还涉及与互联网的连接，实现远程控制和资源共享。
本文采用了深入研究和实践验证相结合的方法，对智能家居控制系统进行了综合设计与实现。
关键词：智能家居，控制系统，远程控制，资源共享1.引言智能家居是指利用智能技术、网络技术和传感器技术对住宅进行智能化管理和控制的一种系统。
智能家居控制系统可以通过一系列的传感器、执行器和控制器完成对家庭设备的控制和管理，提供便利、安全、舒适的居家体验。
本文旨在设计一种高效、可靠、安全的智能家居控制系统，使家庭更加智能化。
2.设计原则在设计智能家居控制系统时，需要遵循以下原则：（1）高效性：系统应能够快速响应用户的指令，达到高效的控制和管理效果。
（2）可靠性：系统应具备良好的稳定性和可靠性，防止出现意外状况造成损坏或危险。
（3）安全性：系统应具备良好的安全性能，防止被非法入侵者入侵或信息泄漏。
（4）易用性：系统应具备良好的用户界面和操作方式，使用户能够轻松使用和管理智能家居设备。
3.系统结构本文设计的智能家居控制系统采用分布式架构，包括智能终端、智能网关和云平台三个部分。
（1）智能终端：智能终端是用户与智能家居控制系统的主要交互界面，用户可以通过智能手机、平板电脑或电视等终端设备与智能家居设备进行交互和控制。
（2）智能网关：智能网关作为连接智能家居设备和云平台的桥梁，负责数据的传输和处理。
它通过无线通信技术与智能家居设备进行连接，并将数据传输给云平台进行处理。
（3）云平台：云平台是整个系统的核心部分，负责智能家居设备的控制和管理。
它可以提供远程控制功能，用户可以通过互联网实现对家中智能设备的控制和管理。
(完整版)智能远程控制LED显示设备设计毕业设计
智能远程控制LED显示设备设计设计总说明随着社会不断发展，LED在当今社会生活中的应用已经越来越多，越来越普及。
它的高效、环保、节能、低成本等优点使它倍受青睐，在显示领域受到了广泛应用。
然而目前采用有线方式传输、显示数据的LED点阵屏幕安装不便，移动性较差，另外，LED点阵屏尺寸多为整块固定的，安装时不能根据需要进行调整。
针对以上不足，本课题研制了一种采用智能远程控制的新型LED点阵屏系统，系统通过无线方式进行通讯控制，同时，采用模块化LED显示屏设计，使得屏幕尺寸大小可以根据实际需要来拼装，提高其实用性，避免了上述LED显示设备的缺点。
首先需要进行总体方案设计，由设计需求确定系统结构，由此再得到硬件选型。
然后分模块设计具体系统电路，设计上位机、下位机端的软件程序，最终制作实验室原型进行测试。
本系统硬件部分单片机选择STC89C52RC，无线数据传输模块采用WSN-1101无线透传模块，LED显示模块采用74HC595和74HC164进行控制，电源使用7V蓄电池转5V供电。
经最终调试，系统稳定可靠，基本达到设计要求。
关键词：单片机；点阵LED；无线控制Design of Intelligent Wireless Control LED DisplayEquipmentDesign DescriptionWith the continuous development of the society, the application of LED in the social life has become more and more popular.. Its high efficiency, environmental protection, energy saving, low cost and so on the advantages make it popular, in the display field has been widely used. However, the wired transmission, display data led dot matrix screen to install the inconvenience, poor mobility. In addition, LED dot matrix screen size for block fixed, the installation can not according to need to adjust. To solve the above problem, this topic developed a using intelligent remote control model of LED lattice screen system, system by wireless communication control. At the same time, using modular design of LED display screen, makes the screen size can assembled according to the actual need, to improve the practicability and avoid the shortcoming of the LED display device.At first, we need to carry out the overall plan design, the system structure is determined by the design requirements, and then the hardware selection.Then the sub module design of the specific system circuit, the design of the upper computer, the lower end of the software program, thefinal production of laboratory tests.The hardware part of the system is microcontroller STC89C52RC and wireless data transmission module, the wireless WSN-1101 for transparent transmission module, LED display module using 74HC595 and 74HC164 control, power use 7V battery switch 5V power supply.After final debugging, the system is stable and reliable, basically meet the design requirements.Keywords:Single Chip Microcomputer；LED；Wireless Control目录1 绪论 (1)1.1 课题内容及意义 (1)1.2 国内外研究现状 (1)1.2.1 LED研究现状及发展趋势 (1)1.2.2 无线通信技术研究现状及发展趋势 (2)1.3 主要研究内容及论文结构 (3)2 系统总体设计 (5)2.1 系统总体框架 (5)2.2 无线数据传输方式的选择 (6)2.3 主要模块基本功能及选型 (7)3 硬件设计 (10)3.1 单片机最小系统 (10)3.2 无线收发模块 (12)3.3 LED显示模块 (14)3.3.1 LED发光原理 (14)3.3.2 8×8LED模块显示原理 (15)3.3.3 LED驱动电路设计 (17)3.4 电源模块 (19)4 软件系统设计 (20)4.1 软件开发平台及开发语言介绍 (20)4.1.1 Keil开发平台 (20)4.1.2 Proteus仿真平台 (20)4.1.3 C语言 (21)4.2 上位机软件设计 (21)4.2.1 字模提取 (21)4.2.2 串口数据发送 (25)4.3 下位机程序设计 (26)4.3.1 显示主程序 (27)4.3.2 显示驱动子程序 (27)4.3.3 显示时间子程序 (28)4.3.4 显示方式子程序 (29)4.3.5 延时子程序 (30)4.3.6 数据接收处理程序 (30)5 成果与总结 (31)5.1 实物测试 (31)5.2 总结与展望 (34)6 致谢 (36)参考文献 (37)附录一 (38)附录二 (50)1 绪论1.1 课题内容及意义课题主要研究的内容是研究制作一种基于无线数据传输的LED点阵显示系统，系统下位机部分可以完成文字、图形、符号的显示以及简单的滚动动画效果，用户可以通过电脑上位机进行控制，以无线数据传输的方式远程实时改变下位机的显示内容及动画效果。
毕业设计(论文)-家用照明智能控制系统的设计
主控模块设计
主控模块是家用照明智能控制系统的核心组成部分,负责系统的运行调度、数据处理和控制逻辑等关键功能。该模块采用高性能的微控制器芯片作为处理器,结合先进的嵌入式软件技术,实现对各子模块的协调管理和智能决策。
照明控制模块设计
照明控制模块是家用照明智能控制系统的重要组成部分,负责对各类照明设备进行智能调光和切换。该模块采用先进的电子驱动技术,可根据用户需求和环境变化实现照明强度的精准调节,同时支持单路或多路照明设备的统一控制。此外,模块还集成有故障检测、过载保护等安全机制,确保系统运行的稳定性和可靠性。
创新点分析
家用照明智能控制系统的创新之处在于充分融合了物联网、人工智能等先进技术,实现了对家庭照明环境的全面感知和智能管控。系统不仅可自动调节照明强度以提高能源效率,还能提供远程控制和语音交互等人性化交互方式,大大提升用户的使用体验。
研究难点与挑战
家用照明智能控制系统的研究过程中存在诸多难点和挑战。如何在有限硬件资源下实现各种先进功能模块的高度集成和优化,如何确保系统的安全性和稳定性,如何提升用户体验等都是亟待解决的关键问题。同时,如何在兼顾能效的前提下实现更智能、更人性化的照明控制也是需要进一步探索的研究方向。
研究方法
本研究采用定性与定量相结合的混合研究方法,运用文献分析、实验测试、数据分析等手段,全面探讨家用照明智能控制系统的设计与实现。首先通过广泛的文献调研,深入了解国内外相关技术的发展现状和研究趋势。随后设计并搭建实验平台,对系统硬件与软件的关键性能指标进行测试验证。最后运用统计、建模等数据分析方法,对实验数据进行深入分析,为系统优化和改进提供依据。
本研究全面梳理了国内外在家用照明智能控制技术方面的最新研究成果和行业动态,为论文撰写提供了坚实的理论基础和实践参考。以下是参考文献清单,涵盖了相关领域内的重要学术论文、行业报告和专利技术。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第一章直流电机可逆调速控制的要求在工业，农业，交通运输和国防上，广泛应用电动机来拖动工作机械，较先进的工作机械和生产工艺，普遍要求对电动机的转速实行自动控制。
晶闸管元件的出现，开辟了自动调速系统的新纪元，晶闸管自动调速系统具有效率高，体积小，寿命长反应快，控制特性好，消耗钢铁材料少等显著优点，因而获得了强大的生命力，随着电子计算机和微处理机的推广应用又出现了由计算机或微处理机控制的自动调速系统。
晶体管直流调速系统具有调速比大，精度高，动态性能好，效率高，易控制等优点。
目前已比较成熟。
本设计课题-----采用智能控制策略利用单片机控制直流电动机是实现电动机调速的一种方法，由于要求实现直流电动机的正反转，且要求调速系统的性能要高。
我们决定采用逻辑控制的无环流可逆系统。
这是因为双闭环调速系统有①具有良好的静特性（接近理想的“挖土机特性”）②具有良好的动态特性，启动时间短（动态响应快，超调量小）③系统抗干扰能力强，电流环能较好的克服电网电压波动的影响，并最后消除转速偏差④由两个调节器分别调节电流和转速，这样可以分别进行设计，分别调整，调整方便等特点。
所以我们选择采用双闭环调速系统。
由于在可逆系统中环流会消耗功率加重晶闸管和变压器的负担。
并使功率因数变差，因此我们采用逻辑控制的无环流可逆调速系统其系统原理图如下所示：逻辑控制无环流可逆系统原理图DLC-----无环流系统控制器图中DLC是必须加入的。
它的作用就是送出两个控制信号Uc1和Uc2分别送往正，反两组触发电路的“脉冲封锁”控制端。
这两个控制信号的特点是：当其中是“1”信号是，则另外一个必定是“0”封锁信号于是在其中一组在工作时，另一组触发脉冲即被封锁。
从而保证了在正反两组晶闸管整流装置中只可能有一组进行工作，不会产生环流。
逻辑无环流可逆系统的优点是：不需要环流电抗器，没有附加的环流损失。
节省变压器和晶闸管整流装置的容量因为换流而造成的事故率比有环流系统低，可靠性高。
为满足以上这些直流电动机可逆调速系统要求。
以后几个章节着重讨论采用微机的实现过程即它的控制回路。
这也是本次设计的主要思想，对主回路及其他附属部分只简单的论述！第二章主回路一.三相可控整流电路的选择当整流容量较大或要求直流电压的脉动要求小，易滤波或要求快速控制时应采用对电网来说是平衡的三相零式电路结构简单，控制容易但是电路输出的电压不高脉动又比较大，使用功率有限，对于电压较高容量比较大，或者性能要求高的装置，多采用三相桥式全控整流电路二．系统主电路参数计算和保护系统主电路参数计算包括整流变压器，晶闸管元件，电抗器和各种保护装置的计算和选择。
⑴主电路装置的计算与确定①整流变压器参数计算三相380V电源经空气开关送至三相变压器IB（采用整流变压器主要是为了使整形输出电压与工作电压相适应）为了减少高次谐波对电网的不良影响，变压器采用△/Y 接法（整流变压器接成△/Y 可以有效地抑制晶闸管整流时产生的奇次谐波对电网的不良影响，此外还对三相交流电压起隔离作用有利于人身安全，若直接接电网后，整流输出电压能符合电机要求也可以改为采用在进线处串接交流电抗器来抑制整流谐波对电网的影响）避免在变压器每一相绕组中产生尖顶波电动势，这个电动势有时将超过正常值时的50%对变压器绝缘不利。
在本次系统中我们采用△/Y-11。
整流变压器二次相电压U2的计算如下：U2=(Udmax +RIa + n△Uvt)/(Aε(Cosαmin-Cdk×I2/I2H.))在要求不太精确的情况下U2 可以简化为 U2=（1.2∽1.5）×UdmaxUdmax为变流装置的最大整流输出电压A为α=0是Ud 与U2之比通过查表知道A=2.34∴U2=（1.2∽1.5）×220/2.34=112.8V实取120V线电压U2 =3U2=207.8V整流变压器二次相电流I2一次相电流I1的计算I2=0.86×Id=0.86×8.74=7.13≈7AI1=I2×U2/ U1=7.13×120/380=2.25≈2A变压器容量计算如下：S2=M2U2I2=3×120×7=2520V•A对于三相桥式全控整流电路有S=S1=S2=2520 V•A实取S=3KVA整流变压器数据如下：②晶闸管元件的选择1）晶闸管的额定电压UTN按下式计算：UTN =(2∽3)UTM式中UTN 为晶闸管元件的额定电压（V）；UTM 为晶闸管元件在电路中实际承受的最大电压，对于不同型式整流电路的UTM 示于表（2-2）中表中U2 为整流变压器二次侧相电压有效值2）整流元件额定电流ITN=（1.5∽2）KfbId 式中ITN为晶闸管额定电流（A）Kfb为计算系数示于表（2-2）Id为最大负载电流（A）根据已知条件和表2-2则有UTN=(2∽3)UTM=6U2(2∽3)=588∽882V 实选UTN=800VITN=(1.5∽2)KfbId=(1.5∽2)⨯0.368⨯2⨯8.74=10∽13A 实选ITN=12A∴晶闸管选取KP-12-8 计12只③电抗器计算在电枢回路串联平波电抗器L，可以输出电流连续，限制电流脉动抑制电流上升率以改善晶闸管与电动机的利用率和系统调节特性。
根据不同的要求所计算的电感值是不相等的，其中为使主回路电流连续条件计算的电感值较大，故本设计按电流连续条件计算电感这样亦可实现其他功能。
用公式计算出所需电感量，要减去变压器漏感和电动机电枢电感才是平波电抗器的电感量Lcr1计算过程如下：1）变压器漏感量 L =k UkU2/Id=3.9⨯0.02⨯120/8.74=1.45mH2）电动机电枢电感由以至可得Ld=75mH对于三相桥式电路，主电路导通时，变压器漏电感与电枢电敢量之和计算值：2L +Ld=2⨯1.45+75=77.9mH3）平波电抗器电感量Lcr1= Lcr-(2L +Ld)=53mH Icr1=1.11In=9.6 所以实取Lcr1=53mH I=10A （2）整流装置的保护晶闸管承受过电流和过电压的能力较差，短时间过电流和过电压就会把器件损坏但不能完全根据装置运行可能出现暂时的过电流和过电压的数值来确定器件参数，还要充分发挥器件应有能力因此保护就成为提高电力装置运行可靠性不可少的环节。
①过电压保护产生过电压原因：a.外部：雷击，电网中产生浪涌电压b.内部：合闸，拉闸，熔断器熔断根据晶闸管装置产生过电压部位不同，分别设置交流侧过电压保护，直流侧过电压保护，元件保护环节。
A．交流侧过电压保护阻容保护。
由于整流变压器容量3KVA<5KVA,故只需在变压器二次侧需阻容保护装置由于变压器二次侧采用的是Y 联结为了计算方便阻容保护元件的接法也是Y 联结则有 C ≥6If%S/（U2⨯U2）R ≥2.3（U2⨯U2）/S %%If Uk式中，If%为变压器励磁电流百分比 10∽1000KVA 对应的If%为 10∽4Uk%为变压器短路电压百分比 10∽1000KVA 对应的 Uk%为5∽10S 为单相变压器的平均计算容量（VA ）U2为变压器二次相电压有效值 电容C 的耐压大于或等于1.5Uc 电功率Pr ≥(3∽4)Ic 2R Ic ≥2πfcUc ⨯10-6式中Ic Uc 为Rc 正常工作是电压电流有效值f 为电源频率代入以知条件因为S 总=3KV∴If%=18 Uk%=2 S=1.0KVA∴ C ≥7.8µF 取C=8µF C 耐压值≥1.5Uc=312V电阻值≥11.7Ω 取R=12Ω Ic ≥2πfcUc ⨯10-6 =0.5A电阻功率Pr ≥(3∽4)Ic 2R=12W根据以上计算选择变压器二次侧阻容吸收装置元件为油浸电容8µF，312V ，3支。
绕线电阻12Ω，12W ，3支。
B.直流侧过电压保护直流侧过电压保护与交流侧过电压保护方法相同。
元件选择原则也相同。
实际中常采用压敏电阻保护U mA ≥(压敏电阻承受的额定电压峰值⨯ε/(0.8∽0.9) 式中ε 为电网电压升高系数一般取ε=1.05∽1.10U mA=359∽404V 实选压敏电阻VYJ-440/3型 3B 额定电压440V 直流容量3KAC.元件保护在防止在换相过程中，被关断与晶闸管出现反向电压而使将被关断的晶闸管导致反方向击穿，最常用的方法是在晶闸管两端并联RC 吸收电容查表2-3得由表（2-3）得 Cp=0.1µF Rp=100Ω电容Cp耐压≥（1.1∽1.5） UTM =323∽441V原功率=1.75⨯fCpUtm2⨯10-6=0.7W实选油浸电容0.11µF ，450V，12支⑵过电流保护过电流产生原因：a.生产过负载b.直流短路c.出现没有导通或击穿d.逆变失败晶闸管在短时间内能够承受一定的过电流但是如果短路或过载时过电流数值比较大，而切断时间较慢，就会造成晶闸管的损坏，因此必须采用快速动作的保护电器来保护，快速熔断器就是使用较普通的一种。
在本次调速系统中每个桥臂均带有快速熔断器。
快速熔断器的熔体电流In按下式选样ITM ≤ITN≤1.57ITNITM≈2⨯0.577 ITN =2⨯0.577⨯8.74=10A1.57ITN=1.57⨯12=19A所以实选RLS-500-15型 12支第三章控制回路第一节系统硬件设计一.硬件设计要点⑴尽可能采用功能强的芯片⑵留有余地在设计硬件电路时，要考虑到将来修改，扩展的方便a. ROM空间b. RAM 空间c. I/O端口d. A/D D/A通道⑶以软件代替硬件。
原则上只要软件能做到的就不用硬件，在实时性要求不高的场合，以软件代替硬件是非常合算的⑷工艺设计，包括机箱面板，配线接插件等必须考虑到安装，调试维修的方便。
另外硬件抗干扰措施也必须在硬件设计时一并考虑进去二. 最小控制系统⑴几种芯片的比较①MSC-48系列单片机MSC-48系列单片机是Intel公司在1976年推出的，该系列典型产品为8048它是在一个40只引脚的大规模集成电路内，包含有8位CPU，1K字节ROM 的程序存储器64字节RAM的数据存储器，一个8位定时器/计数器27根输入输出线。
②MSC-51系列单片机MSC-51单片机是在MSC-48基础上推出高性能8位单片机它与MSC-48相比，在片内存储器容量I/O的功能以及指令系统功能等都大大得到加强。
MSC-51系列单片机特别适用于实时控制，智能仪表主从结构的多机系统等领域。
是工业检测控制领域中最理想的8位单片机。
MSC-51具有以下一些特点：a 集成度高b 系统结构简单c 系统扩展方便d 可靠性高e 处理功能强速度快f 容易产品化MSC-51系列单片机的三个基本产品：8031 8051 8751③MSC-96系列单片机MSC-96系列单片机是Intel公司推出的一种16位单片机。
