隧道盾构工程验收资料及验收表格[详细]

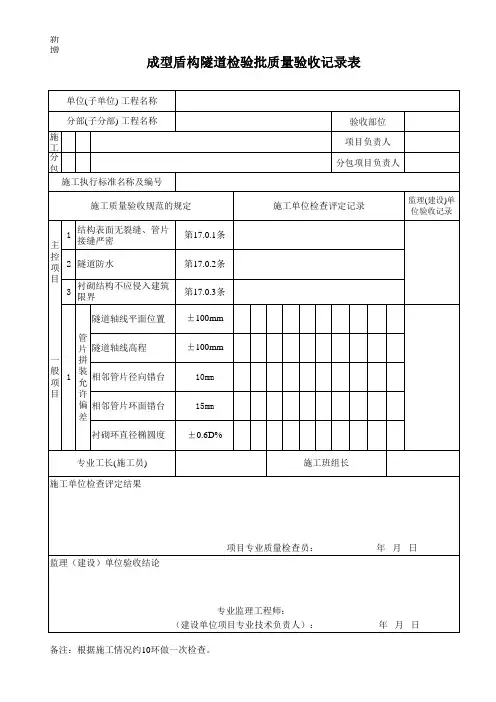

469成型盾构隧道工程检验批质量验收记录表
一拼
般 项
1
装 允
相邻管片径向错台
目许
偏 相邻管片环面错台
差
衬砌环直径椭圆度
±100mm ±100mm
10mm 15mm ±0.6D%
专业工长(施工员) 施工单位检查评定结果
验收部位 项目负责人 分包项目负责人
施工单位检查评定记录
监理(建设)单 位验收记录
施工班组长
监理（建设）单位验收结论
项目专业质量检查员：
新 增
成型盾构隧道检验批质量验收记录表
单位(子单位) 工程名称
分部(子分部) 工程名称
施 工 分 包
施工执行标准名称及编号
施工质量验收规范的规定
主
1
结构表面无裂缝、Байду номын сангаас片 接缝严密
控 项 2 隧道防水
目
3
衬砌结构不应侵入建筑 限界
第17.0.1条 第17.0.2条 第17.0.3条
隧道轴线平面位置
管
片 隧道轴线高程
专业监理工程师： （建设单位项目专业技术负责人）：
备注：根据施工情况约10环做一次检查。
年月日 年月日
隧道工程施工质量验收表格(全套)_secret
隧道工程施工质量验收表格目录第一部分表格设计汇总和填写要求说明1.1表格设计汇总和填写要求说明第二部分隧道工程施工记录表格2.1高程测量记录2.2超探施工记录2.3探水钻孔施工记录2.4沉降观测记录2.5隧道现场监控沉量测量记录2.6隐蔽工程检查记录2.7隧道验收观测记录2.8隧道断面验收记录2.9隧道成洞净空检查记录2.10隧道总体实测检查记录第三部隧道工程施工质量检验批评定表格3.1隧道工程施工质量验收的划分及编号3.2洞口开挖检验批质量验收记录表3.3砌体工程检验批质量验收记录表3.4钢筋工程检验批质量验收记录3.5洞口模板及支架工程检验批质量验收记录表3.6混凝土（原材料及配合比）检验批质量验收记录表（Ⅰ）3.7洞口混凝土（施工）工程检验批质量验收记录表（Ⅱ）3.8洞身开挖检验批质量验收记录表3.9隧底开挖检验批质量验收记录表3.10喷射混凝土支护检验批质量验收记录表3.11锚杆检验批质量验收记录表3.12钢筋钢架检验批质量验收记录表3.13钢筋网检验批质量验收记录表3.14管棚检验批质量验收记录表3.15超前小导管检验批质量验收记录表3.16衬砌模板工程检验批质量验收记录表（Ⅰ）3.17衬砌混凝土（施工）工程检验批质量验收记录表（Ⅱ）3.18喷射混凝土衬砌检验批质量验收记录表3.19底板混凝土（施工）工程检验批质量验收记录表（Ⅱ）3.20仰拱混凝土（施工）工程检验批质量验收记录表（Ⅱ）3.21仰拱填充混凝土（施工）工程检验批质量验收记录表（Ⅱ）3.22回填注浆检验批质量验收记录表3.23洞口防排水检验批质量验收记录表3.24洞内排水沟（槽）检验批质量验收记录表3.25施工缝与变形缝处理检验批质量验收记录表3.26防水板施工检验批质量验收记录表3.27涂料防水层施工检验批质量验收记录表3.28回填注浆检验批质量验收记录表3.29盲管（沟）检验批质量验收记录表3.30辅助坑道开挖检验批质量验收记录表3.31辅助坑道模板工程检验批质量验收记录表3.32辅助坑道混凝土（施工）工程检验批质量验收记录表（Ⅱ）3.33辅助坑道坑道口及其封闭检验批质量验收记录表3.34明洞开挖检验批质量验收记录表3.35明洞模板及支架工程检验批质量验收记录表3.36明洞衬砌混凝土（施工）工程检验批质量验收记录表（Ⅱ）3.37明洞防排水检验批质量验收记录表3.38明洞回填检验批质量验收记录表第四部分隧道工程施工竣工（交工）验收表格4.1分项工程质量验收记录4.2分部工程质量验收记录4.3单位工程质量验收记录4.4 单位工程质量控制资料核查记录4.5单位工程安全和功能检验资料核查及主要功能抽查记录4.5.1隧道衬砌厚度检测结果4.5.2隧道衬砌混凝土强度等级检测结果4.5.3隧道衬砌钢架、钢筋分布4.5.4隧道衬砌背后回填情况统计4.5.5隧道衬砌质量汇总4.6单位工程观感质量检查记录第二部分隧道工程施工记录表格高程测量记录超探施工记录探水钻孔施工记录沉降观测记录隧道现场监控沉量测量记录隐蔽工程检查记录隧道成洞净空检查记录隧道总体实测检查记录第三部分隧道工程施工质量检验评定表格隧道工程施工质量验收的划分及编号隧道工程施工质量验收划分为单位工程、分部工程、分项工程和检验批。
盾构法隧道分项工程质量验收记录
盾构法隧道分项工程质量验收记录工程名称XXX中学结构类型框架七层检验批数 2 施工单位XXX建筑工程有限公司项目经理项目技术负责人分包单位分包单位负责人分包项目经理序号检验批部位、区段施工单位检查评定结果监理（建设）单位验收结论1 ①~⑤轴合格符合要求2 ⑥~⑩轴合格符合要求检查结论合格项目专业技术负责人：2004年05月25日验收结论同意验收监理工程师：（建设单位项目专业技术负责人）2004年05月25日盾构法隧道检验批质量验收记录表GB50208-2002010511 ０１单位（子单位）工程名称XXX中学分部（子分部）工程名称地下防水子分部验收部位①~⑤轴施工单位XXX建筑工程有限公司项目经理xxx分包单位分包项目经理施工执行标准名称及编号地下防水施工工艺标准XDQB2002—TJ017施工质量验收规范的规定施工单位检查评定记录监理(建设)单位验收记录主控项目1 防水材料质量设计要求√符合要求2 管片抗压、抗渗设计要求√一般项目1 隧道渗漏水量第5.4.10条√符合要求2 管片拼装接缝设计要求√3 螺栓安装及防腐第5.4.12条√施工单位检查评定结果专业工长（施工员）施工班组长主控项目全部合格，一般项目满足施工规范规定要求。
项目专业质量检查员：2004年8月18日监理（建设）单位验收结论合格专业监理工程师：（建设单位项目专业技术负责人）：2004年8月18日注：①定性项目符合要求打√，反之打×；②定量项目加○表示超出企业标准，加△表示超出国家标准。
盾构隧道检验批质量验收记录
盾构隧道检验批质量验收记录项目名称：盾构隧道工程项目编号：XX-XXX-XXX一、工程概况：本次工程为盾构隧道工程，总长1000米，设计要求为直径10米，设计长度1000米。
二、工程主要材料：1.盾构机：型号XX，参数XX，生产厂家XX2.盾构参数：直径10米，长度1000米3.隧道衬砌：混凝土材料，强度等级为C30，配合比为X:Y:Z4.隧道支撑：钢支撑，规格材质为XX三、质量验收内容：本次质量验收主要包括盾构机工程质量验收和隧道衬砌工程质量验收两部分。
四、盾构机工程质量验收：1.盾构机型号、参数确认：确认盾构机型号、参数是否符合设计要求，包括盾构机直径、长度等。
2.盾构机生产厂家确认：确认盾构机生产厂家是否具备相关生产能力和资质。
3.盾构机操作操作人员配备：确认盾构机操作人员是否具备相关技能和证书。
4.盾构机施工过程控制：对盾构机施工过程进行监控和检查，确保其符合施工规范和要求。
5.盾构机相关设备检验：对盾构机的各项设备进行检验，包括导向系统、推进机构、注浆系统等。
五、隧道衬砌工程质量验收：1.隧道衬砌施工方案确认：确认隧道衬砌施工方案是否符合设计要求和相关规范。
2.隧道衬砌施工过程监控：对隧道衬砌施工过程进行监控和检查，确保其符合施工规范和要求。
3.隧道衬砌材料确认：确认隧道衬砌所使用材料是否符合设计要求和相关规范。
4.隧道衬砌施工质量检验：对隧道衬砌质量进行抽检，包括衬砌厚度、强度等指标。
5.隧道衬砌施工质量验收：对隧道衬砌施工质量进行验收，确保其符合设计要求和相关规范。
六、质量验收结果：经过对盾构机工程和隧道衬砌工程的质量验收，符合设计要求和相关规范，验收合格。
七、存在问题及处理措施：1.盾构机操作人员中有部分人员相关证书过期，需重新培训和考取证书。
2.隧道衬砌部分区域衬砌厚度不符合设计要求，需重新施工。
3.盾构机工程设备部分存在故障，需对故障设备进行维修或更换。
八、质量验收结论：本次盾构隧道工程的质量验收合格，但存在部分问题需要进行处理和整改。
盾构隧道检验批质量验收记录03
C7 陕西省建设工程施工质量验收技术资料统一用表检验批质量验收记录表盾构隧道检验批质量验收记录陕ZJP-010*******陕西省建设工程质量安全监督总站编印编制说明：一、验收依据1、《建筑工程施工质量验收统一标准》GB 50300-20132、《地下防水工程质量验收规范》GB 50208-2011二、规范摘要《地下防水工程质量验收规范》GB 50208-20113.0.13地下防水工程的分项检验批和抽样数量应符合下列规定：1）主体结构防水工程和细部构造防水工程应按结构层、变形缝或后浇带等施工划分检验批。
2）特殊施工法结构防水工程应按隧道区间、变形缝等施工段划分检验批。
3）排水工程和注浆工程应各为一个检验批4）各检验批的抽样检验数量：细部构造为全数检查，其他均应符合规范规定6.3.10盾构隧道分项工程检验批的抽样数量，应按每连续5环抽查1环，且不得少于3环。
《建筑工程施工质量验收统一标准》GB 50300-20133.0.9检验批抽样样本应随机抽取，满足分部均匀、具有代表性的要求，抽样数量应符合有关专业验收规范的规定，当采用计数抽样时，最小抽样数量应符合表 3.0.9的要求主控项目：1、盾构隧道衬砌所用防水材料必须符合设计要求。
检验方法：检验产品合格证、产品性能检测报告、计量措施和材料进场检验报告。
2、钢筋混凝土管片的抗压强度和抗渗性能必须符合设计要求。
检验方法：检查混凝土抗压强度、抗渗性能检验报告和管片单块检漏测试报告。
3、盾构隧道衬砌的渗漏水量必须符合设计要求。
检验方法：观察检查和检查渗漏水检测记录。
一般项目：1、管片接缝密封垫及其沟槽的断面尺寸应符合设计要求。
检验方法：观察检查记录和检查隐蔽工程验收记录。
2、密封垫在沟槽内应套箍和粘接牢固，不得歪斜、扭曲。
检验方法：观察检查。
3、管片嵌缝槽的深度比及断面的构造形式、尺寸应符合设计要求。
检验方法：观察检查和检查隐蔽工程验收记录。
4、嵌缝材料嵌填应密实、连续、饱满、表面平整、密贴牢固。
盾构法隧道检验批质量验收记录
盾构法隧道检验批质量验收记录
(GB50208-2002)表 5.4 编号：010511□□□
010511□□□说明
注：每连续20环抽查1处，每处为一环，且不得少于3处。
主控项目
5.4.8盾构法隧道采用防水材料的品种、规格、性能必须符合设计要求。
检验方法：检查出厂合格证、质量检验报告和现场抽样试验报告。
5.4.9钢筋混凝土管片的抗压强度和抗渗压力必须符合设计要求。
检验方法：检查混凝土抗压、抗渗试验报告和单块管片检漏测试报告。
一般项目
5.4.10隧道的渗漏水量应控制在设计的防水等级要求范围内。
衬砌接缝不得有线流和漏泥砂现象。
检验方法：观察检查和渗漏水量测。
5.4.11管片拼装接缝防水应符合设计要求。
检验方法：检查隐蔽工程验收记录。
5.4.12环向及纵向螺栓应全部穿进并拧紧，衬砌内表面的外露铁件防腐处理应符合设计要求。
检验方法：观察检查。
注：本表由施工项目专业质量检查员填写，专业监理工程师（建设单位项目专业技术负责人）组织
项目专业质量（技术）负责人等进行验收。
盾构隧道工程检验批质量验收记录表
第6.3.12条
第6.3.13条 第6.3.14条 第6.3.15条
第6.3.16条
第6.3.17条
全 第6.3.18条 部穿进并拧紧;衬砌内表面 的外露铁件防腐处理应符 专业 主控项目全部符合要求,一般项目满足规范要求,本检验符合要求。 检查评定结果 项目专业质量检查员(签名): 年 月 日
盾构隧道工程检验批质量验收记录表
GB 50208－2011
GD24010519 0 单位(子单位)工程名称 惠东园方小区项目四期商住31栋 分项工程名称 验收部位 总承包施工单位 专业承包施工单位 施工执行的技术标准名称 及编号 施工质量验收规范的规定 检查内容 盾构隧道衬砌所用防水材 1 料 必须符合设计要求。 主 控 钢筋混凝土管片的抗压强 2 度 项 和抗渗性能必须符合设计 目 要 盾构隧道衬砌的渗漏水量 3 必 须符合设计要求。 管片接缝密封垫及其构槽 1 的 断面尺寸应符合设计要求 密封垫在沟槽内应套箍和 2 粘 贴牢固，不得歪斜、扭曲 一 管片嵌缝槽的深宽比及断 3 面 般 项 构造形式、尺寸应符合设 嵌缝材料嵌填应密实、连 目 4 续、饱满，表面平整，密 贴 牢固。 管片的环向及纵向螺栓应 5 允许偏差或 允许值 第6.3.11条 施工单位检查评定记录 监理(建设) 单位验收记录 项目负责人 项目负责人 盾构隧道工程 1
主控项目全部合格，一般项目满足规范要求，本检验批合格。 监理(建设)单位 验收结论 专业监理工程师(签名): (建设单位项目专业技术负责人签名): 年 月 日
盾构隧道附属工程分部验收资料审查表
盾构隧道附属工程分部验收资料审查表
工程名称：年月日
审查人签名：核查人签名：室主任签名：
说明：1.附属工程分部验收资料应在施工完成、所涉及质量问题处理完成后3个工作日内提交；
2.缺省项应在“存在问题或说明”中注明；
3.分部（子分部）工程质量验收记录附后。
4.审查人负责验收资料的审查，并填写“主要质量问题及处理意见”前全部内容；核查人负责资料整改回复后
的审查，并填写“资料整改回复情况说明”；室主任负责审核该资料是否具备验收条件，并填写“审查意见”。
盾构法隧道检查验收表
盾构法隧道检查验收表
背景
盾构法是崭新的道路隧道施工方法，其使用先进的钻头技术，使得我们可以在较短的时间内建设大型隧道。
然而，在使用盾构法进行隧道施工时，必须进行密切的监测和检查，以确保所建隧道的质量和安全。
因此，盾构法隧道检查验收表应运而生，帮助施工方监测和检查盾构法隧道建设的质量。
目的
本文档旨在提供盾构法隧道检查验收表的模板。
该模板可以帮助监理人员在监测和检查盾构法隧道施工时，记录每个阶段的工程质量情况，以便于在验收阶段对整个工程进行全面评估和检查。
适用范围
本检查验收表适用于盾构法隧道建设的所有阶段。
在建设过程中，需要根据具体情况，对表格进行适当的修改和完善以满足实际需要。
内容
盾构法隧道检查验收表的内容包括以下几个方面：
第一部分：基本信息
该部分主要记录隧道的基本信息，包括工程名称、工程地点、隧道长度、隧道直径和设计单位等；
第二部分：隧道施工过程监测
该部分主要记录隧道施工过程中的监测数据，包括地面沉降量、土压力、渗流量等相关数据；
第三部分：隧道施工质量检查
该部分主要记录隧道施工质量方面的检查数据，包括隧道地基和支护结构的设计和施工质量、隧道内部的清洁度、隧道内部铺装的质量等方面的数据；
第四部分：隧道竣工验收
该部分主要记录隧道竣工验收阶段的数据，包括隧道终点洞口的尺寸、隧道内部照明等设施的质量等。
结论
本文档提供了盾构法隧道检查验收表的模板，从基本信息、隧道施工过程监测、隧道施工质量检查和隧道竣工验收四个方面进行了详细说明。
本表格可用于监测和检查盾构法隧道建设的工程质量和安全，为保证盾构法隧道建设的顺利开展贡献力量。
盾构始发、出洞条件验收表
风水电(机备)
风、水、电满足施工需求。
19
消防管理
消防设施布置符合要求，灭火器配置合理，消防职责划分明确
20
现场标准化管理
是否按公司标准化文件布置现场
21
安全监控系统
1.盾构机已安装安全监控系统并连入盾构事业部监控平台；。
2.远程视频监控各点位（操作室、管片拼装区、螺旋输送机出土口）摄像头已安装完成，并接入监控平台。
3.龙门吊安装及备案已完成；
4配套运输系统（电瓶车、渣斗、浆车、平板车、二次注浆机等）已完成报验。
16
分包管理(安质部)
1.分包队伍资质
2.许可证等资料齐全
3.安全生产协议已签署
4.人员资格满足要求。
17
作业人员(安质部)
1.拟上岗人员安全培训资料齐全，考核合格；
2.特种作业人员类别和数量满足作业要求，操作证齐全。施工和安全技术交底已完成。
XX始发条件验收表
序
号
验收
条件
内容
验收要点
验收情况
1
主
控
条
件
设计文件(工程部)
1.施工组织设计。
2.区间盾构隧道排版图设计交底及图纸会审已完成
3.安全技术交底
2
施工方案(工程部)
1.门吊合格证及准用许可证，门吊司机操作证齐全。
2.盾构始发、接收方案通过专家评审。
3.监测方案通过专家评审。
4.盾构区间风险源评估报告、周边环境调查报告。
2.周边环境报告。
3.业主单位下发管线安全交底
14
一
般
条
件
材料及构配件(机备部)
1.防水材料进场报验及复试已完成；
盾构法隧道检查验收表
应编制监测方案；方案中监测项目、监测点布置、监测方法、监
测报警值应符合设计及标准要求；应按监测方案确定的项目对洞
内收敛、管片上浮等监测项目进行监测；应按规定对受施工影响
范围内建（构）筑物、既有铁路或轨道线、重要管线和道路等进
施工 行监测；应按监测方案对其他项目进行监测；应按监测方案确定
7
监测 的项目实施施工监测；监测点设置应符合监测方案；监测点受破
盾构机 选型与 安装调
适
新造盾构机应组织选型论证；改造盾构机应组织适用性验收；新 造或改造盾构机应进行出厂验收；盾构机维修后主要系统应进行 测试或检测；安装调试完成后应组织现场验收；盾构机吊装过程 应严格执行吊装安全专项方案和安全操作规程。
始发与 接收
始发前应对地勘资料进行详细复核；应按专项方案对始发与接收 井端头进行加固；洞门凿除前对端头加固改良后土体应进行抽芯 检测；应在掌子面钻孔探测地质情况；盾构洞门应按设计要求制 作洞圈（钢环）和密封装置；始发前应对盾构机姿态进行复核； 接收应对托架受力进行验算，托架应进行安装质量及焊缝检测并 确认合格；始发时应按专项施工方案对负环管片采取限位固定措 施；始发与接收应对管片采取限位、固定措施，应按要求对管片 螺栓进行复紧；盾构机司机上岗前应经实际操作培训并考核合格。
掘进 施工
正式掘进前应进行试掘进；掘进参数异常、姿态异常、地面沉降 超限，应及时采取有效纠正措施；施工过程应详细记录掘进参数、 注浆量、出土量、豆砾石填充量等；同步注浆配比应按设计方案 实施；出土过量应采取有效措施；穿越既有建（构）筑物、既有 轨道线路或铁路和特殊地段前应对设备和刀具进行检查；长期停 滞在地质软弱地层，应制定并采取防止沉降、坍塌、渗漏的措施； 应定期对盾构机进行维修保养；盾构机长期停用复工后应进行检 查验收。
盾构法隧道检验批质量验收记录表
管片拼装接缝
设计要求
3
螺栓装及防腐
第条
施工单位检查
评定结果
专业工长（施工员）
施工班组长
项目专业质量检查员： 年 月 日
监理（建设）单位
验收结论
专业监理工程师：
（建设单位项目专业技术负责人）： 年 月 日
山东省建设工程质量监督总站监制
盾构法隧道检验批质量验收记录表
鲁JJ—116
单位（子单位）工程名称
分部（子分部）工程名称
验收部位
施工单位
项目经理
分包单位
分包项目经理
施工执行标准名称及编号
施工质量验收规范的规定
施工单位检查评定记录
监理（建设）
单位验收记录
主控项目
1
防水材料质量
设计要求
2
管片抗压、抗渗
设计要求
一般项目
1
隧道渗漏水量
第条
盾构法隧道检验批质量验收记录
盾构法隧道检验批质量验收记录一、工程概况二、施工单位和监理单位本工程的施工单位为XX公司，监理单位为XX公司，他们分别负责施工和质量监督检验。
三、施工工艺及技术流程本工程采用盾构法进行施工，主要工序包括盾构切割及推进、洞身开挖和衬砌施工、环片安装和隧道围岩支护。
具体的施工工艺和技术流程如下：1.盾构切割及推进：盾构机掘进采用机械切割，盾构刀盘采用XX材质，通过液压系统驱动切割机的旋转，实现切割。
切割过程中需要保证刀盘的正常运转，并及时清理切割出的土屑。
2.洞身开挖和衬砌施工：盾构机在推进过程中同时开挖洞身，采用密闭结构。
开挖后，进行人工清理，确保洞身的干净。
然后进行衬砌施工，采用XX材料，通过螺旋输送机将混凝土输送到模具内，然后进行振捣。
衬砌完成后，进行养护。
3.环片安装：在衬砌完成并养护完毕后，进行环片的安装。
环片采用XX材料制作，通过专用设备安装到洞身内。
安装过程中需保证环片的准确位置和稳固性。
4.隧道围岩支护：隧道围岩采用XX方式进行支护，包括喷锚和钢筋混凝土喷涂。
通过围岩支护，保证隧道的整体稳定性和安全性。
四、质量验收内容1.盾构切割质量验收：检查切割出的断面是否光滑整齐，无明显划痕、裂缝等缺陷。
2.洞身开挖质量验收：检查洞身开挖的垂直度、水平度，是否符合设计要求。
3.衬砌施工质量验收：检查衬砌的厚度、平整度、垂直度等，是否符合设计要求。
4.环片安装质量验收：检查环片的准确性和稳固性，是否保证洞身的密闭性和安全性。
5.隧道围岩支护质量验收：检查围岩支护的均匀性、牢固性和地质稳定性，是否能够保证隧道的整体安全性。
五、质量验收结果根据对以上质量验收内容的检查和核实，得出以下结果：1.盾构切割质量验收：切割质量符合设计要求，断面光滑整齐，无明显缺陷。
2.洞身开挖质量验收：洞身开挖垂直度、水平度符合设计要求，洞身整体形状良好。
3.衬砌施工质量验收：衬砌的厚度、平整度、垂直度符合设计要求，衬砌质量达到预期要求。
盾构隧道防水工程检验批质量验收记录
盾构隧道防水工程检验批质量验收记录工程名称：盾构隧道防水工程工程编号：****工程地点：****一、基本情况本次盾构隧道防水工程检验批质量验收的基本情况如下：1.检验批次：****2.验收日期：****3.验收单位：****4.监理单位：****5.承包单位：****二、验收内容本次盾构隧道防水工程检验批质量验收的内容包括但不限于以下几个方面：1.施工图纸的符合性；2.防水材料的质量和使用情况；3.防水施工工艺的合理性；4.施工现场的环境及安全措施；5.防水施工过程的质量控制。
三、验收结果根据对以上内容的检查和测试，本次盾构隧道防水工程检验批质量验收的结果如下：1.施工图纸的符合性：经过检查，施工图纸与实际施工一致，无违反设计要求之处。
2.防水材料的质量和使用情况：根据供应商提供的质量证明文件和抽样检测结果，确认防水材料符合设计要求，并且未发现使用过程中的质量问题。
3.防水施工工艺的合理性：施工单位按照设计要求和规范进行防水工艺施工，各施工工艺流程合理，施工工艺无错误。
4.施工现场的环境及安全措施：施工现场整洁有序，施工人员佩戴个人防护装备，安全防护设施齐全，未发生安全事故。
5.防水施工过程的质量控制：施工单位采取了各项质量控制措施，并根据施工计划和规范要求进行了检验、检测和记录，各项质量控制指标均符合要求。
四、改进措施在本次盾构隧道防水工程的验收过程中，未发现重大的质量问题。
但是根据现场实际情况和验收过程中的发现，我们提出以下改进措施，以进一步提高施工质量和效率：1.加强施工现场的清洁与整理，确保施工环境的良好；2.进一步强化施工人员的安全培训和防护意识，确保施工过程中的安全；3.定期对防水材料进行抽样检测，确保材料的质量稳定可靠；4.加强对施工工艺的质量控制，提高施工工作的精细化和标准化。
五、结论根据以上检验批质量验收的结果和改进措施，本次盾构隧道防水工程的质量验收工作取得了良好的效果。
施工单位在本次工程中认真履行了施工质量的责任，防水工程符合设计要求，达到了验收标准。
盾构法隧道检验批质量验收记录表
盾构法隧道检验批质量验收记录表
GB50208-2002
盾构法隧道检验批质量验收记录
(GB50208-2002)表5.4 编号：010511□□□
010511□□□说明
注：每连续20环抽查1处，每处为一环，且不得少于3处。
主控项目
5.4.8 盾构法隧道采用防水材料的品种、规格、性能必须符合设计要求。
检验方法：检查出厂合格证、质量检验报告和现场抽样试验报告。
5.4.9 钢筋混凝土管片的抗压强度和抗渗压力必须符合设计要求。
检验方法：检查混凝土抗压、抗渗试验报告和单块管片检漏测试报告。
一般项目
5.4.10 隧道的渗漏水量应控制在设计的防水等级要求范围内。
衬砌接缝不得有线流和漏泥砂现象。
检验方法：观察检查和渗漏水量测。
5.4.11 管片拼装接缝防水应符合设计要求。
检验方法：检查隐蔽工程验收记录。
5.4.12 环向及纵向螺栓应全部穿进并拧紧，衬砌内表面的外露铁件防腐处理应符合设计要求。
检验方法：观察检查。
注：本表由施工项目专业质量检查员填写，专业监理工程师（建设单位项目专业技术负责人）组织
项目专业质量（技术）负责人等进行验收。
盾构法隧道检验批质量验收记录
编号：
单位（子单位）
工程名称
分部（子分部）工程名称
分项工
程名称
施工单位
项目经理
检验批容量
分包单位
项目经理
检验批部位
施工依据
验收依据
GB50208-2002
主控项目
验收项目
设计要求及规范规定
最小/实际
抽样数量
检查记录
检查
结果
1
防水材料质量
设计要求
2
管片抗压、抗渗
设计要求
一
般
项
目
1
隧道渗漏水量
第5.4.10条
2
管片拼装接缝
设计要求
3
螺栓安装及防腐
第5.4.12条
施工单位
检查结果
质量员
年 月 日
监理单位
验收结论
监理工程师：
年 月 日
表Ｂ.5.3现场验收检查原始记录
工程名称
编 号
检验批名称
日 期
序号
验收检查项目
验收检查部位
验收检查结果
备注
签
字
栏
施工单位
质量员
施工员
监理单位
监理工程师
