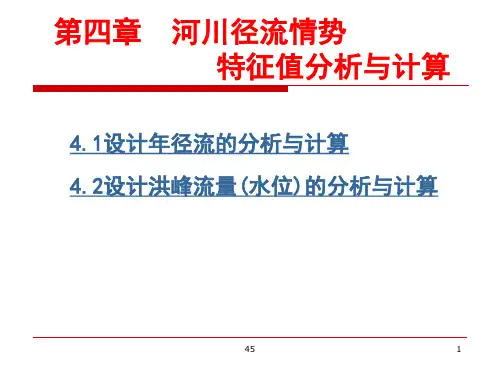

河川径流情势 特征值分析与计算
4.1设计年径流的分析与计算 4.2设计洪峰流量(水位)的分析与计算
45
1
4.2 设计洪峰流量(水位)的分析与计算
一、概述
1.设计洪水
洪水的概念 右图中： t1——涨水历时 t2——退水历时 T——洪水总历时 WT——一次洪水总量 Qm——洪峰流量
Q
B
Qm 洪水过程
计暴雨推求设计净雨，在推求设计洪水。
45 11
4.2 设计洪峰流量(水位)的分析与计算
2.设计洪水计算的基本方法
由气象资料推求设计洪水(地区综合经验公式)
缺乏降雨径流资料，通过对气候和下垫面因素相似
地区与调查的洪水资料，建立洪峰流量或总量与主要 影响因素之间相关关系。 由可能最大降水推求设计洪水
45
23
有特大洪水的洪水样本系列经验频率的确定： 连序系列与不连序系列：指所构成的样本系列有无空位。
缺测
45
24
4.2 设计洪峰流量(水位)的分析与计算
三、设计洪峰流量与水位计算
1.特大洪水处理
指特大洪水加入系列后，样本成为不连序系列，其 经验频率和统计参数的计算与连序系列不同。 考虑特大洪水时，经验频率的计算是采用将特大洪 水的经验频率与一般洪水的经验频率分别计算的方法。
45 27
1）独立样本法
把实测一般洪水系列与特大洪水系列都看作是从总体 中独立抽出的两个随机连序样本，各项洪水可在各自系列中 连序排位，则特大洪水在不连序N年系列第M项经验频率计算 公式为：
M PM M 1,2,...,a N 1
式中，N为首项特大洪水重现期
N = T2 - T1 + 1
m l 1, l 2,, n
河川径流的组成
河川径流的组成一、降雨和降水降雨和降水是河川径流的主要组成部分。
当大气中的水蒸气遇冷凝结形成水滴时，便形成了降雨或降水。
降雨是指水滴直接从云层中落下，而降水则包括降雨和其他形式的降水，如雪、冰雹等。
降雨和降水是河川径流形成的原始水源，是河川水量的重要补给。
二、土壤含水量土壤含水量是影响河川径流量的重要因素之一。
当降雨和降水发生时，部分水分会被土壤吸收并留存其中。
土壤含水量的多少取决于土壤的吸水能力、土壤的含水性质以及降水的强度等因素。
当土壤饱和或无法继续吸收水分时，多余的水分便进入河川成为径流的一部分。
三、地下水地下水是指藏在地下的水体，它被土壤和岩石层包围着。
地下水是一种重要的水源，有时也会通过渗漏或地下水位上升等途径进入河川。
地下水对河川径流的贡献在不同的地区和时期会有所不同，但总体上来说，地下水是河川水量的稳定供给之一。
四、融雪和冰川融水在寒冷的地区和高山地区，积雪和冰川是常见的存在。
当气温升高或阳光直射时，积雪和冰川融化，形成融雪和冰川融水。
这些融水会通过河川的形式流入河道，成为径流的一部分。
融雪和冰川融水的水量受到气温、日照等因素的影响，因此在不同的季节和气候条件下会有差异。
五、人为因素人为因素也会对河川径流产生影响。
人类通过水库、堤坝等工程控制河流的水量和水位，从而改变了河川的径流特性。
此外，城市化过程中的排水系统、农业灌溉和工业用水等活动也会改变河川水量的分配和径流量的大小。
综上所述，河川径流的组成是一个复杂的过程，涉及到降雨和降水、土壤含水量、地下水、融雪和冰川融水以及人为因素。
这些因素相互作用，共同决定了河川径流的形成和变化。
深入了解和研究这些因素对于有效管理和保护河川资源具有重要意义。
河川径流与河流特征
7.3河川径流与河流特征
• 7.3.1河川径流的形成过程汇入河网， 流出流域出口断面的水流，称为径流。 液态 降水形成降雨径流， 固态降水则形 成冰雪 融 水径流。由降水到达地面时起，到水流流经出 口断面的整个 物理过程，称为径流形成过程。 降水的形式不同，径流的形成过程也各异。我 国的河流以 降雨径流为主，冰雪融水径流只 是在西部高山及高纬地区河流的局部地段发生。 根据形成过程及径流途径不同， 河川径流又 可由地面径流、地下径流及壤中流（表层流） 三种径流组成。
河川径流
为了便于对河川径流的分析研究和对不同河川径流进 行比较，就必须使用具有一定物理意义的，又能反映 径流变化尺度的径流特征值。它是说明径流特征的数 值。最常用的径流特征值有：
（l）流量Q 流量是指单位时间内通过某一横断面的水量，常用 单位为m3/s。其计算式：
Q＝AV A为过水断面面积（m2)；V为断面平均流（m/s）。 流量有瞬时流量、日平均流量、月平均流量、年平均 流量、多年平均流量等。
（2）填洼的特点 ①只有在有超渗雨或坡面流水的地方才 会产生填洼 即当降雨强度i小于下渗强度f时，全部降 雨下渗；当降雨强度大于下渗强度时， 就会有部分雨水被填洼。 ②填洼的水量最终消耗于蒸发和下渗。
（3）影响填洼的因素 填洼的水量大小与闭合洼地数量、大小 有关。 总之，在蓄渗过程中，植物截留、下渗、 填洼和蒸散发，都是降雨的损失过程， 只有当蓄渗得到满足之后才会产生地表 径流。
超渗雨水或超蓄雨水在重力作用下沿着坡面流 动的细小水流，叫做坡地漫流或坡面漫流。 当蓄渗得到满足以后，开始产生大量的地面径 流，进入漫流阶段。在漫流过程中，坡面水流 一方面继续接受雨水的补给，分别注入不同的 河槽；另一方面又继续消耗于下渗和蒸发。其 中下渗的水，一部分在一定条件下形成壤中流； 另一部分补给地下水，以地下径流形式流入河 槽。
mi Qi Ri Ki m0 Q0 R0
式中，m，Q，R含义同上。
问题：径流系数为1的含义？
上述这些径流特征值之间都存在着一定的关系， 并且可互相转换（表5．3）。
降雨强度，雨前土壤 含水量（影响下渗 率），与降雨量关系 不大 湿润地区或半干旱、半湿润 干旱地区或半湿润、 地区的多雨季节 半干旱地区的多雨季 节
中国的河川径流特征和水资源

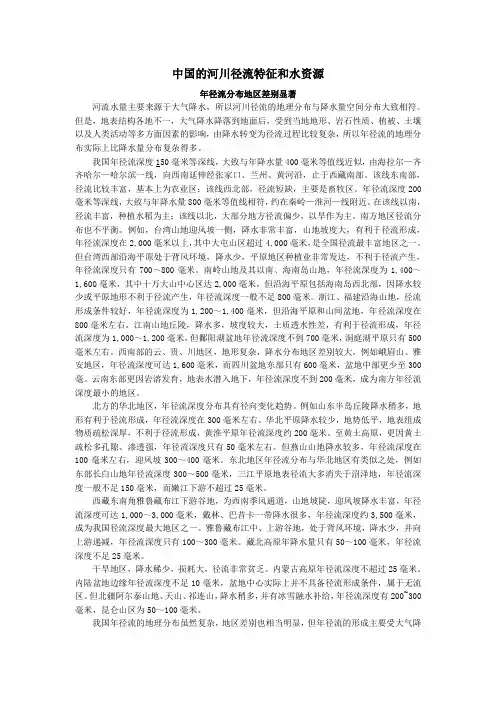

中国的河川径流特征和水资源年径流分布地区差别显著河流水量主要来源于大气降水，所以河川径流的地理分布与降水量空间分布大致相符。
但是，地表结构各地不一，大气降水降落到地面后，受到当地地形、岩石性质、植被、土壤以及人类活动等多方面因素的影响，由降水转变为径流过程比较复杂，所以年径流的地理分布实际上比降水量分布复杂得多。
我国年径流深度150毫米等深线，大致与年降水量400毫米等值线近似，由海拉尔—齐齐哈尔—哈尔滨一线，向西南延伸经张家口、兰州、黄河沿，止于西藏南部。
该线东南部，径流比较丰富，基本上为农业区；该线西北部，径流短缺，主要是畜牧区。
年径流深度200毫米等深线，大致与年降水量800毫米等值线相符，约在秦岭—淮河—线附近。
在该线以南，径流丰富，种植水稻为主；该线以北，大部分地方径流偏少，以旱作为主。
南方地区径流分布也不平衡。
例如，台湾山地迎风坡一侧，降水非常丰富，山地坡度大，有利于径流形成，年径流深度在2,000毫米以上，其中大屯山区超过4,000毫米，是全国径流最丰富地区之一。
但台湾西部沿海平原处于背风环境，降水少，平原地区种植业非常发达，不利于径流产生，年径流深度只有700～800毫米。
南岭山地及其以南、海南岛山地，年径流深度为1,400～1,600毫米，其中十万大山中心区达2,000毫米，但沿海平原包括海南岛西北部，因降水较少或平原地形不利于径流产生，年径流深度一般不足800毫米。
浙江、福建沿海山地，径流形成条件较好，年径流深度为1,200～1,400毫米，但沿海平原和山间盆地，年径流深度在800毫米左右。
江南山地丘陵，降水多，坡度较大，土质透水性差，有利于径流形成，年径流深度为1,000～1,200毫米，但鄱阳湖盆地年径流深度不到700毫米，洞庭湖平原只有500毫米左右。
西南部的云、贵、川地区，地形复杂，降水分布地区差别较大，例如峨眉山、雅安地区，年径流深度可达1,600毫米，而四川盆地东部只有600毫米，盆地中部更少至300毫。
第四章河川径流PPT课件
Beijing Forestry
高甲荣 河川径流（水文与水资
University
源学）
15
河流的弯曲系数
某河流的实际长度与河流直线长度之比称河流 的弯曲系数。
上游：河谷狭、比降陡、流量小、流速大、冲刷占优势、 河槽多为基岩或砾石、多急滩、瀑布。黄河—内蒙托克托 县河口镇，长江—湖北宜昌
中游：中游比降与流速减小、流量加大、冲刷淤积都不严 重、河槽多为粗沙。长江—江西的湖口，黄河—河南孟津
下游：比降与流速更小、流量更大、淤积占优势、多浅滩 沙洲、河槽多细沙或淤泥
Beijing Forestry
高甲荣 河川径流（水文与水资
University
源学）
12
Beijing Forestry
高甲荣 河川径流（水文与水资
University
源学）
13
河长
在河槽中各断面的最低点的联线称为溪线，或中 泓线。
从河口到河源，沿河道溪线量得的距离为河长， 单位为km。
一般小比例尺的地形图不易找出河源，可将干流 最上游的看得清的溪线，沿垂直于等高线的方向 延长至分水线即河长的终点。
高甲荣 河川径流（水文与水资
University
源学）
6
水系横贯自然景观，如同身体中的血管
Beijing Forestry
高甲荣 河川径流（水文与水资
University
源学）
7
水系的命名
外流河—流入海洋的河流，如长江、黄河
内流河—凡流入内陆湖泊或消失于沙漠中的河流， 如新疆的塔里木河，青海的布喀河
水文学基本知识
（3）流域平均宽度B（km） 流域面积 与流域长度的比值
B ＝ F / L
（4）流域形状系数 流域长度的比值 流域平均宽度与
f ＝ B / L
＝ F / L
2
（5）河网密度
单位面积河流总长度。
表示一个地区河网的疏密程度。
河网
lii源自F2.1河流与流域
二、流域基本特征
3. 流域自然地理特征
承雨器
虹吸管
浮子
时钟
记录纸
储水瓶 自记笔 容器
雨量器 虹吸式自记雨量计
翻斗式雨量计
翻斗每承接0.1mm雨水向记录器输送一个脉冲 信号。较为适用作遥测雨量计。
称重式式雨量计
虹吸式雨量计
雷达探测
气象雷达利用云、雨、雪等对无线电 波的反射来发现目标。根据雷达探测到 的降水回波位臵、移动方向、移动速度 和变化趋势等资料，可预报探测范围内 的降水量、降水强度及起迄时刻。
r2r1fep包气带通气层潜水vr3潜水层浅层地下水层降水蒸发下渗植物截留与洼蓄地表径流壤中径流河流不透水层不透水层深层地下水不透水层径流形成过程流域产流r4深层地下水层压力水层进入河网的水流从上游向下游从支流向干流汇集最后全部先后流经流域出口断面这个汇流过程称为河网汇流
第二章
水文学基本知识
2.1 河流与流域 2.2 降水与下渗 2.3 河川径流 2.4 水文测验与信息采集
式中:
fi
fi
—两条相邻等雨量线间的面积；Pi —
上的平均雨深。
优点：精度高 缺点：工作量大，应用受限 适用条件：流域雨量站足够多
（3）泰森多边形法（加权平均法）
当流域内雨量站分布不均匀时，假定流域
各处的降水量由距离最近的雨量站代表。流
河川径流
珠穆朗玛峰的溪流
（三）水文统计/统计特征值
1. 算术平均数
又称均值，通常用x表示，设随机变量x有x1， x2……xn个值,则算术平均值为：
x1 + x2 + x3 + ⋯ + xn 1 n x= = ∑ xi n n 1
2.均方差σ 即变量x有x1，x2……xn个值，各值对的离差为， (x1 –x)、（ x2 -x ）、（ xn - x ），离差 值有正有负，均方差就是离差平方的平均数的 平方根。
2. 年内变化 根据一年内河流水情的变化，可分为若干个水情 特征时期，如汛期，平水期，枯水期或冰冻期等。 不同补给形式的河流，其年内变化特征也不一样。
（五）特征径流 1.洪水 河流水位达到某一高度，致使沿岸村庄、 城市建筑物、农田受到威胁时，称为洪水位。 分类 按照来源可分为 上游演进洪水 和 当地洪 水。 2.枯水 一年中没有洪水时期的径流，成为枯水径 流。 枯水径流主要来源于流域的地下水补给。
σ=
∑(x − x )
i
2
n
3 离差系数 用均方差与均值之比作为衡量相对离散程 度的参数，这就是离差系数
1 Cv = = x x
σ
∑(x − x )
i
2
n
Cv值、观测年数和准确程度的关系 值
达到下列准确度（％）必须观测的年数 Cv 0.15 0.20 0.25 0.30 0.35 0.40 0.45 0.50 0.55 0.60 +4.0 14 25 39 56 76 100 126 156 189 225 +5.0 9 16 25 36 49 64 81 100 121 144 +6.0 6 11 17 25 33 44 55 69 83 99 +7.0 5 8 13 19 25 33 42 50 62 74 +8.0 4 6 10 14 19 25 32 39 47 56 +9.0 3 5 8 11 15 20 25 31 38 45 +10.0 2 4 6 9 12 16 20 25 30 36 +20.0 1 1 2 2 3 4 5 6 8 9
河川径流的组成
河川径流的组成河川径流指的是河流中水的流动，是河流系统中的重要组成部分。
河川径流的组成包括降雨径流和地表径流。
降雨径流是指降雨直接通过地表径流到达河流的水量。
降雨径流主要受到降雨量、降雨强度、土壤类型、土壤水分含量等因素的影响。
当降雨超过土壤的渗透能力时，水分不能被土壤吸收，形成地表径流。
降雨径流的水量取决于降雨量的多少，降雨强度的大小以及地表径流的特性。
地表径流是指降雨后流入河流的水量，包括产流、非产流以及溢流等。
产流是指降雨后土壤中的水分被迅速产生的流量，主要受降雨特征、土壤渗透能力、土壤含水量、土壤质地等因素的影响。
非产流是指无法被土壤吸收的降雨水量，在地表上流动到河流中的水量，主要受地形和土壤类型的影响。
溢流是指降雨量超过地表剖面的最大储水量时，水流溢出，形成的水量。
降雨径流和地表径流是河川水量形成的重要因素。
它们受到诸多因素的综合影响。
首先，降雨量的大小对径流的形成起着决定性的作用。
降雨量大、降雨强度强的情况下，土壤无法迅速吸收水分，地表径流增加。
其次，降雨的分布情况也会影响径流的形成。
如果降雨时间较长，土壤会逐渐饱和，增加地表径流的产生。
如果降雨时间很短，土壤无法迅速吸收水分，地表径流增加。
另外，地形和土壤类型也是影响径流形成的重要因素。
山区地势陡峭，水分无法迅速渗透入土壤，地表径流增加。
土壤类型对土壤渗透能力有一定影响，影响地表径流的形成。
河川径流的组成主要是降雨径流和地表径流，它们相互影响并决定了河流中的水量。
降雨径流受降雨量、降雨强度、土壤类型等因素的影响，决定了降雨水量能否通过地表径流流入河川。
地表径流包括产流、非产流和溢流，受地形、土壤类型和降雨特征等影响，决定了实际进入河川的水量。
理解河川径流的组成对于河流水资源管理、防洪工程以及水资源规划都有重要意义。
河川径流情势
（1）利用本站的水位资料展延（水位~流量关 利用本站的水位资料展延（水位 流量关 系曲线） 系曲线） （2）利用上下游或邻近河流测站资料展延（建 利用上下游或邻近河流测站资料展延（ 立相关关系） 立相关关系） （3）利用降雨量资料展延（建立相关关系） 利用降雨量资料展延（建立相关关系）
34 10
4.1 设计年径流的分析与计算
（2）设计年径流量的计算 ）
1） 年份选择 ） 日历年、 文 利年 日历年、水(文)利年 2） Qp的推求 ） 理论分布采用PⅢ型曲线； 理论分布采用 Ⅲ型曲线； 用适线法估算年径流总体参数： 、 、 ； 用适线法估算年径流总体参数：Q、Cv、Cs； 适线时侧重考虑平、枯水年份年径流点群的趋势。 适线时侧重考虑平、枯水年份年径流点群的趋势。 Qp = Q ( 1 + ΦpCv )
34 12
4.1 设计年径流的分析与计算
2. 具有短期实测资料的设计年径流量计算
两种情况： 两种情况： 实测资料长度不足—展延 实测资料长度不足—展延 完全无实测资料—间接估算 完全无实测资料 间接估算 思路： 思路 ： 寻求与设计断面径流有密切关系并有较长观 测系列的参证变量 ， 建立二者的相关关系， 测系列的 参证变量，建立二者的相关关系 ， 将设计断 参证变量 面年径流系列插补延长至规范要求的长度。 面年径流系列插补延长至规范要求的长度。
3）年径流量Cs的估算 年径流量 的估算
Cs / Cv = 2 ~ 3，一般取 / Cv = 2 ，一般取Cs
34
25
4.1 设计年径流的分析与计算
（2）水文比拟法
根据条件相似性来估算水文特征参数的一种方法。 根据条件相似性来估算水文特征参数的一种方法。 将参证站径流特征值，经过适当修正后移用设计断面。 将参证站径流特征值，经过适当修正后移用设计断面。 参证站的选择原则： 参证站的选择原则： 原则 I 气候条件一致或相似； 气候条件一致或相似； 下垫面条件相似； II 下垫面条件相似； 流域面积接近； III 流域面积接近； IV 参证站径流资料具有代表性。 参证站径流资料具有代表性。
第二章 河川径流形成的基本知识
多年平均情况下，∆S→0
则多年平均水量平衡方程为： P - ( E + R )＝ 0
4) 全球水量平衡方程 大陆的水量平衡方程： 海洋的水量平衡方程：
Pc R Ec Sc
C指大陆
Po R Eo So
O指海洋
多年平均情况下：∆S→0
大陆多年平均水量平 衡方程为：
海洋的多年平均水量平 衡方程为：
闭合流域与非闭合流域 地面分水线和地下分水线相重合的流域为闭合流域；
地面与地下分水线不重合的流域为非闭合流域 一般大中河流多按闭合流域考虑
P19
地面分水线 地下分水线
地下分水线 地面分水线
合流域示意图
3) 闭合流域水量平衡方程
闭合流域：地表分水线和地下分水线重合，无水分从 地表和地下流入 则 RsI = RgI = 0； 令出流水量 R = RsO + Rg，再假设区域用水量小到 可以忽略，即 q = 0，则闭合流域水量平衡方程为： P - ( E + R )＝ ∆ S
中游
下游 河口
海洋
上游：直接连着河源 河口：河流的终点
河源
上游断面
洪水位
上游特点：河道坡度大，水流急，流量小，水情变化大，河谷 窄，多急滩瀑布，河槽多为基岩或砾石，冲刷下切占优势
中游断面
洪水位
中游特点：河道坡度变缓，流速减小，流量增大，河道冲淤都不 严重，河床比较稳定，下切力减弱，但侧蚀力量增强，河槽 逐渐拓宽和曲折，两岸出现滩地
二
流域
1 流域
(1)分水线：地形等高线中的极大值区域称为山峰，
山峰的下坡方向为山脊，相邻山峰之间的区域称 为鞍部。山峰、山脊和鞍部的连接线称为分水线
第二章__河川径流
流域面积A越小，Q越小，但洪水涨落较为急剧。流域形
状影响径流汇集时间的长短和径流形成过程。若流域形 状狭长为羽毛形，则出口断面流量就小，径流过程的变
化较小而历时较长。相反，流域形状为扇形，则出口断
面流量大，径流过程的历时较短。
2.流域的自然地理特征
主要是流域的地理位置和地形
流域的地理位置一般以流域中心和流域边界的经纬度来表
顺直微弯型河段
弯曲型河段（长江下荆江蜿蜒型河段）
分叉型河段（长江南京附近八卦洲）
游荡型河段（黄河花园口）
顺直微弯型 分汊型 散乱型
弯曲型
第二节 河川径流的形成
降落在流域表面的雨水，除去损耗外，剩余的部分
从地面和地下汇入河槽中而形成河川径流。其中来自地
面的部分称为地面径流，来自地下的部分称为地下径流
（2）蒸发
流域内的蒸发是指水面蒸发、陆面蒸发、植
物散发等各种蒸发的总和。
在一次降雨过程中，蒸发对径流影响不大，但对降雨 前的流域蓄渗影响却很大；如蒸发强度大，则雨前土壤的 含水率就小，降雨的入渗损失量就增大，而径流量就减小 。因此，蒸发也是影响径流变化的重要因素。
2.下垫面因素 流域的地形、土壤、地质、植被、湖泊等自然地理 因素，相对于气候因素而言，称为下垫面因素。
（3）降水强度（mm/min或mm/h）：单位时间内的降水量
降水的变化过程直接决定径流过程的趋势，降水过 程是径流形成过程的重要环节。
2.流域蓄渗过程
降水开始时并不能立即形成径流。雨水被流域内的树木、杂 草以及农作物等的茎叶截留一部分，不能落到地面，称为植物截 留；落到地面上的雨水，部分渗入土壤，称为入渗；单位时间内 的入渗量（mm）称为入渗强度（mm/min或mm/h）。降雨开始时入 渗较快，随着降雨量的不断增加，土壤中水分逐渐趋于饱和，入 渗强度减缓，达到一个稳定值，称为稳定入渗；还有一部分雨水 被蓄留在坡面的坑洼里，称为填洼。
河川径流名词解释
河川径流名词解释
嘿，咱来说说“河川径流”是啥。
有一次我去郊外玩，看到一条小河。
河水哗哗地流着，可带劲了。
这河水的流动啊，就跟“河川径流”有关系。
“河川径流”呢，简单来说就是河水在河道里流动的现象。
就像那条小河，雨水啊、山上流下来的水啊，都汇聚到河里，然后河水就顺着河道一直流。
比如说，下了一场大雨，河里的水就会变多，这时候河川径流就会更明显。
河川径流对我们的生活可重要了。
它可以给我们提供水源，让我们能喝水、洗衣服、浇地啥的。
而且河川径流还能带动水磨，以前的人就用河水的力量来磨面呢。
总之呢，河川径流就是河水的流动，它给我们的生活带来很多好处。
就像我看到的那条小河，它的河川径流让周围的景色都变得更美了。
以后咱看到小河的时候，也可以想想河川径流这个词哦。
自然地理学河川径流
m Q 1000 F
Q 流量（m3／s） ；F 流域 面积（ km2）；1000为单位
换算系数 1 m3 ＝1000 dm3
◆指某一时段径流值（mi，Qi，Ri 等），与同 期的多年平均径流值（m0，Q0，R0等）之比。
K mi Qi Ri i m0 Q0 R0
m 径流模数；Q 流量； R 径流深度。
◆是指年内没有洪水时期的径流。枯水 径流发生在以地下水补给为主的时期， 这个时期称为枯水期。
◆在我国，南方河流的枯水期是冬季， 而北方河流则为冬季＋春末夏初 。
◆枯水影响航行、发电、农业灌溉、工 业和城市供水。
6、径流系数（ а ）
◆指某一时段的径流深度（或径流总量）与该
时段的降水量（或降水总量）之比。
R 为径流深度（ mm ）；
а ＝ R／P
P 为降水量（ mm ）。
1、流域蓄渗阶段（产流） ◆指在降水开始之后，地表径流产生之前的 降水损失过程。有蓄满产流和超渗产流两种。 ▲植物截留：降水被植物茎叶拦截的现象； ▲下渗：水分渗入土壤和地下的运动过程； ▲填洼：水在地面凹洼处停蓄的过程。 2、坡地漫流阶段（汇流） ◆指降水产流后，水在重力作用下沿着坡地 流动的过程，又称坡地汇流。 ◆三种主要形式：片流、沟流、壤中流。以 沟流为主。流域上的净雨量有 85 — 95 ％ 是通过坡地漫入河槽，形成特大的径 流，达到威胁沿岸地区安全的程度。洪水又称 为 “ 汛 ” 。洪水溢出河槽而造成洪灾。洪涝 灾 害是全世界排位第一的自然灾害类型。 ◆洪水三要素 洪峰流量 Qm ，洪水总量 W 和洪水过程线。 ◆洪水波 指在天然河道中，洪水的流量和水位随时间而 成波状起伏的变化。当洪水波由上游向下游传 播时，波长不断加大，波高不断减少，这个过 程称为洪水波的展开。
