双进双出钢球磨煤机的调整与控制
双进双出钢球磨煤机调试中存在的问题及解决措施
双进双出钢球磨煤机调试中存在的问题及解决措施作者：郭庆来源：《科技视界》 2012年第33期郭庆（阜新发电有限责任公司辽宁阜新123003）【摘要】本文介绍阜新发电有限公司2×350MW燃煤机组BBD4360型双进双出钢球磨煤机的结构特点，以及其静态与动态调试过程中所遇到的问题。
经对存在的问题进行分析后，给出了解决措施。
这些措施对其它钢球磨煤机的调试具有借鉴意义。
【关键词】钢球磨煤机；双进双出；堵煤；爆燃阜新发电有限公司三期2×350Mw 燃煤机组锅炉为哈尔滨锅炉厂生产的HG1167／17.45—YM1正压直吹式四角切圆自然循环炉，制粉系统配3台沈阳重型机械厂生产的BBD4360型双进双出钢球磨煤机(图1)。
磨煤机两侧入口端各设一台给煤机，一次风系统采用两台离心式风机，通过空气预热器可将一次风加热至300℃ 以上，并与其旁路风管道的冷风混合后，调节进入磨煤机内的一次风风量及温度。
旁路风管道也作为各粉管吹扫风，在投磨煤机前对各磨煤机出口粉管进行吹扫。
密封风是在一次冷风压力管道上加装增压风机，并保证在任何情况下使风机的压头至少高于磨煤机内一次风压１kPa，以防煤粉外逸。
磨煤机系统启停全部采用顺控方式，上位控制系统到磨煤机的增、减负荷及投、切指令能自动通过调整一次风量来完成，自动化程度很高。
１双进双出钢球磨煤机技术特点１．１双进双出特性双进双出钢球磨煤机基本结构是：双端进煤，双端出粉，每台磨煤机对应两层煤粉燃烧器，磨煤机每端各设一个分离器，其出口接四根粉管，分别对应锅炉一层煤粉的四个角。
分离器为内锥式两级分离，回粉管采用自动回粉门，当积粉达到一定重量时自动开启。
双进双出钢球磨煤机的优点是适应煤种能力强，运行故障率低，占地少；缺点是低负荷运行效率较低，影响风／煤比的因素较多。
另外，磨煤机的运行一般采用双端运行方式，单端运行时，未投入端由于受磨煤机入口一次风的影响温度偏高，因此不允许长时间单端运行。
双进双出磨煤机
（4） 中空管 中空管一端通过法兰固定螺旋输送器 体上，另一端延伸到筒体中空轴内，在 其内部衬有耐磨钢板，是原煤进入筒体 和入磨一次风携带煤粉从筒体内进入分 离器的通道。
（5）密封风盒 由于磨煤机运行呈正压状态，因此在 旋转的中空轴与静止的螺旋输送器体之 间装有密封联结件，，密封风机提供的 高于磨内一次风压力的密封风作用在密 封联结件上，达到磨机密封的效果。
2.螺旋输送器 螺旋输送器主要由螺旋输送器体、热 风盒、螺旋推进器、中空管及密封风盒 五部分组成
（1）螺旋输送器体 螺旋输送器体安装在磨煤机两侧，固 定在基础上，箱体结构，内部设有耐磨 衬板。原煤通过输送器体进入磨机，煤 粉、入磨一次风及旁路风在此混合后进 入分离器。
（2）热风盒 热风盒安装在螺旋输送器体侧面，通 过螺栓与螺旋输送器体联接，从一次风 管中来的一次热风通过热风盒、螺旋推 进原理
• 原煤通过自动控制称重给煤机从料斗给入混 料箱内，经旁路风预干燥后，通过落煤管落到 螺旋输送器上部入口，靠螺旋输送装置的旋转 运动将煤送入正在旋转的筒体内。磨煤机由主 电机经减速器及开式齿轮传动带动筒体旋转。 在筒体内装有一定量研磨介质－钢球。通过筒 体的旋转运动将钢球提升到一定高度，钢球在 自由泻落和抛落过程中对煤进行撞击和摩擦， 直至将煤研磨成煤粉。
3 主轴承 主轴承由轴承座、球面瓦、轴承盖 等组成，用于回转筒体的支承，及补偿 筒体在负荷作用下的下垂度。
5.混煤箱 混煤箱的作用在于对原煤进行良好预 烘干，为了防止锈蚀，混煤箱内部的部 分钢板采用不锈钢制作。
6.加球装置 加球装置由加球斗、储球罐、上下闸 阀及管道组成。可使磨机实现不停机加 球。添球时，上闸阀打开，球进入储球 罐，然后上闸阀关闭；下闸阀渐渐打开， 钢球通过管路进入输送器体与原煤一起 由螺旋推进器送入磨内。

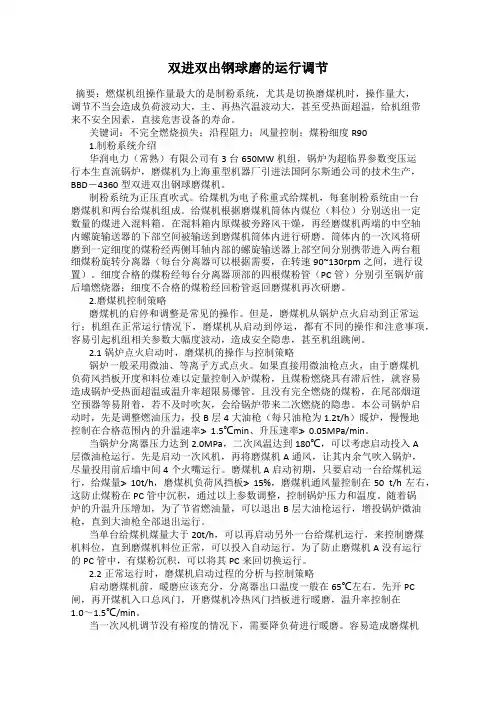

双进双出钢球磨的运行调节
2.2正常运行时，磨煤机启动过程的分析与控制策略
启动磨煤机前，暖磨应该充分，分离器出口温度一般在65℃左右。先开PC闸，再开煤机入口总风门，开磨煤机冷热风门挡板进行暖磨，温升率控制在1.0～1.5℃/min。
2.4正常运行时，磨煤机停运过程的分析与控制策略
停磨前要提前将磨煤机入口温度降低，在磨煤机料位降至100mm左右时，停运给煤机，磨煤机入口温度降至70℃以下，磨煤机入口风量应控制在80－90％额定风量（95吨以上）。
磨煤机计划停运前，提前将磨煤机内煤种全部置换成挥发份低，再进行停磨工作。监视CO浓度及其变化趋势，防止爆炸。
停运磨煤机入口风量大，在机组负荷高时，容易使得一次风机过负荷，同时，其他磨煤机的出力降低，这时需要及时调整给水，控制分离器温度，否则，会使得主、再热汽温度低限报警。还会导致其它磨煤机煤粉管内风粉混合物的流速降低，可能造成煤粉沉积在PC管内。磨煤机入口风量大，携带能力也大，煤粉细度R90的数值上升，使得不合格的煤粉在分离器挡板和煤粉自身重力作用下，返回磨煤机内的煤量也增大，重新研磨，这样再次循环的概率增加，延长吹空磨煤机的时间，磨煤电耗上升在磨煤机快要吹空时，磨入口风量大时，容易使得该层煤火检不稳定，造成磨煤机跳闸，在停运底层磨煤机时，尤其要注意煤火检的情况。
当一次风机调节没有裕度的情况下，需要降负荷进行暖磨。容易造成磨煤机的PC管积粉，甚至堵塞和磨煤机的跳闸，引起锅炉MFT。
磨煤机启动后由于旁路风带粉，炉内的燃烧热负荷会有一个明显的上升过程，此时需要及时增加给水或减少其它磨煤机燃料。
【设备调试】双进双出钢球磨煤机调试操作规范及使用要求
【设备调试】双进双出钢球磨煤机调试操作规范及使用要求一、双进双出磨煤机调试操作规范及使用要求1.试运行前的准备1.1 目视检查：在启动磨机之前必须作的一般性检查如下：1）所有零件都装配好，无重要装置丢失，这样磨机才能安全启动。
2）无明显破损发生，所有设备都处良好状态3）安装过程中无错误，否则应重新安装。
所有部分都按设计说明进行安装，安装过程中疑问都已排除，缺陷已消除。
4）无其他杂物（如工具、铁屑、木屑）留在设备里。
5）所有旋转或运动部件均已设置安全罩（栏），如缺少都已补齐。
6）所有人员处于安全位置。
1.2 管路检查运行前，所有管路都要检查和准备好：1）对所有闸门进行检验（转动，开、关），然后把闸门按工作状态时的要求设在开或关的位置。
2）所有辅助设施（如油、水、压缩空气、蒸汽）都具备，检验它们的性能（温度、压力、流量）合格。
3）调节减压器，使压力达到正确的压力值。
4）把所有管路检查一下是否接好（包括水、油、压缩空气、蒸汽）。
1.3 电气和仪表检查对电气和仪表设备按下列要求，进行一般性检查：1）对所有接线进行检查（包括电源，控制和仪表）。
2）所有电缆都设置好，并带有套管，符合安全要求。
3）需要接地的用电设备已按规定接地。
4）尽可能对仪表（如流量开关、压力开关等）作操作检查。
5）所有接线盒和控制箱都应打开检查。
6）检查所有联锁关系及联锁保护装置，对所有方案进行测试。
7）把电动机与设备脱开，进行空转，检查电流和旋转方向。
8）记录电动机空转时的电能消耗。
1.4 机械检查首先检查主要设备及辅助设备的基础螺栓的牢固性。
传动装置必须检验，如必要，拆开联轴器，检查其同轴度。
大齿轮和齿轮罩间隙适当。
1.5 润滑油和脂的填加检验所有润滑管路是否干净。
设备需要润滑油的牌号和用量详见附表。
已经填加润滑油和脂，管路已经清洗过。
1.6 手动检查许多设备应用手转动，检查其有无干涉或转动不灵活现象。
2.磨机试运转为了能进行试运转操作，应把联锁装置断开。
双进双出钢球磨煤机特性及优化调整
研究探讨双进双出钢球磨煤机特性及优化调整李焕辉 张殿平 张广才 陶然 朱学智（广东惠州平海发电厂有限公司 广东惠州516363）[摘要]文章介绍了双进双出钢球磨煤机的技术特点和煤粉细度调整优化试验。
该型磨煤机运行稳定、可靠性高、响应负荷变化速度快、调节范围宽、对煤种适应性强、系统布置紧凑。
但在某电厂的运行中发现，煤粉细度偏粗，导致煤粉燃烧不充分，锅炉的效率低。
通过对磨煤机的试验调整，降低了煤粉细度，提高了锅炉效率。
[关键词]双进双出磨煤机 分离器转速 煤粉细度 通风量电厂均适用。
只有具备以下条件的电厂，选择该工艺才能确保脱硫效果和节省投资。
3.1电厂建于海边，并采用海水直接冷却的电厂。
采用海水冷却可避免海水脱硫新建海水引、排设施，节省投资。
3.2电厂设计煤种为低硫煤，硫分最好小于1.5%。
海水的性质决定了它对SO 2 的吸收容量小, 不能处理高含硫烟气。
3.3海水水质较稳定，海水pH 值≥7.5，碱度在2mmol/L 左右。
海水须成弱碱性，才能吸收一定的SO 2。
4结束语近年来，海水烟气脱硫技术在我国沿海地区燃煤电厂的应用取得了较快的发展，已成为新建、扩建以及老厂环保改造项目优先选用的技术。
进一步研究和改善海水脱硫技术，可大幅增强该技术对我国煤质、海水水质的适应性和经济性,减少对国外技术的依赖，这对实现我国海水脱硫工艺和装置的国产化，降低投资和运行成本，具有极高的环境和经济价值。
【参考文献】[1] 谭长军．钠碱法湿法脱硫工艺研究及工程应用[J]．东南大学，2015.[2]薛军，杨东，陈玉乐，王小立.烟气海水脱硫技术的研发与应用[J].电力科技与环保，2009(9).[3]王思粉, 冯丽娟, 李先国.浅析我国海水烟气脱硫技术及改进[J].热力发电，2011(1)；4-7.【作者简介】任志强(1976-)，就职于中国华电集团贵港发电有限公司，本科。
研究方向：火电厂生产技术管理。
广西贵港537100。
双进双出钢球磨煤机运行中的常见问题及分析

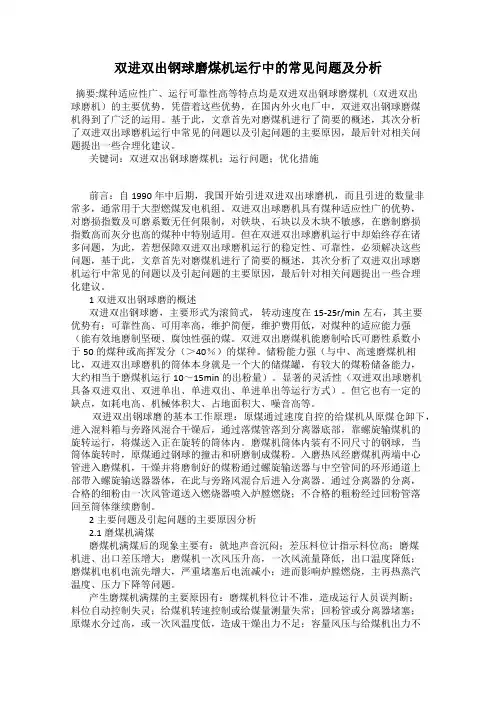

双进双出钢球磨煤机运行中的常见问题及分析摘要:煤种适应性广、运行可靠性高等特点均是双进双出钢球磨煤机（双进双出球磨机）的主要优势，凭借着这些优势，在国内外火电厂中，双进双出钢球磨煤机得到了广泛的运用。
基于此，文章首先对磨煤机进行了简要的概述，其次分析了双进双出球磨机运行中常见的问题以及引起问题的主要原因，最后针对相关问题提出一些合理化建议。
关键词：双进双出钢球磨煤机；运行问题；优化措施前言：自1990年中后期，我国开始引进双进双出球磨机，而且引进的数量非常多，通常用于大型燃煤发电机组。
双进双出球磨机具有煤种适应性广的优势，对磨损指数及可磨系数无任何限制，对铁块、石块以及木块不敏感，在磨制磨损指数高而灰分也高的煤种中特别适用。
但在双进双出球磨机运行中却始终存在诸多问题，为此，若想保障双进双出球磨机运行的稳定性、可靠性，必须解决这些问题，基于此，文章首先对磨煤机进行了简要的概述，其次分析了双进双出球磨机运行中常见的问题以及引起问题的主要原因，最后针对相关问题提出一些合理化建议。
1双进双出钢球磨的概述双进双出钢球磨，主要形式为滚筒式，转动速度在15-25r/min左右，其主要优势有：可靠性高、可用率高，维护简便，维护费用低，对煤种的适应能力强（能有效地磨制坚硬、腐蚀性强的煤。
双进双出磨煤机能磨制哈氏可磨性系数小于50的煤种或高挥发分（＞40％）的煤种。
储粉能力强（与中、高速磨煤机相比，双进双出球磨机的筒体本身就是一个大的储煤罐，有较大的煤粉储备能力，大约相当于磨煤机运行10～15min的出粉量）。
显著的灵活性（双进双出球磨机具备双进双出、双进单出、单进双出、单进单出等运行方式）。
但它也有一定的缺点，如耗电高、机械体积大、占地面积大、噪音高等。
双进双出钢球磨的基本工作原理：原煤通过速度自控的给煤机从原煤仓卸下，进入混料箱与旁路风混合干燥后，通过落煤管落到分离器底部，靠螺旋输煤机的旋转运行，将煤送入正在旋转的筒体内。
双进双出钢球磨煤机
双进双出磨煤机工作流程
原煤斗 混料箱
给煤机
旁路风管Biblioteka 分离器PC管磨机筒体
回粉管
一次风管
螺旋输送器
非驱动端称 为NDE侧
钢球
磨机 台板
驱动端称 为DE侧
负荷风
用来调节磨煤机出力的那部分 一次风叫做负荷风 负荷风从磨煤机的两端进入磨 煤机筒体来携带煤粉，负荷风 量的大小决定从磨煤机中吹出 的煤粉的多少。 用来调节负荷风量的调节挡板 叫做负荷风调节挡板（负荷风 门）
动静结合煤粉分离器工作原理
动静结合型旋转式分离器是在传统的挡板式分离器的结构上增加了一套 动态分离机构，工作时带粉气流在静叶分离区首先预分离，预分离后的 风粉混合物再进入旋转的动叶轮分离区进行二次分离；风粉混合物在动 叶轮的带动下旋转运动，动叶轮在转动时产生离心加速度，离心加速度 随着动叶轮的转速变化而发生变化，转速小则离心加速度小，转速高则 离心加速度大。当粒子受到的离心力大于气流的引力时，粒子就会分离 出来，粒子直径越小，粒子分离所受的离心力就越大，所以当所需煤粉 细度越小时，动叶轮的转速就越高。另外动叶轮在旋转时还产生一定的 扰动力，使被挡板分离出来的合格的煤粉随着气流旋转，进入分离器出 口，从而降低回粉中合格细粉的含量。这就是静动结合型旋转式分离器 动叶轮转速调节出口煤粉细度与均匀性的机理。
给煤机的工作流程
检测断煤信号 在停止给煤时 清洁皮带
检修时可 开端盖
巡检时开灯观察
送出给煤 重量信号
运行中清扫 落下的散煤
通入给煤机 的密封风 密封风压低害处在于： 加速皮带老化 制粉系统效率降低 热风高温易造成原煤自燃
检测堵煤信号
自洁式张力滚筒可清 理皮带内侧的粘煤
磨煤机中空轴处流程
双进双出钢球磨煤机的调整与控制
双进双出钢球磨煤机的调整与控制韩季廷;周光;王旭宏;李海峰【摘要】介绍了双进双出钢球磨煤机的运行原理、在调试中的热工控制及运行过程中容易产生的问题的调整.其自动控制系统一般设计容量风自动控制、旁路风自动控制、给煤机自动控制、磨煤机的保护逻辑、磨煤机的启动允许逻辑等项目.磨煤机运行调整包括建立料位,防止发生堵煤,单侧制粉系统停止时防止磨煤机跳闸、积粉自燃等问题.【期刊名称】《吉林电力》【年(卷),期】2011(039)004【总页数】3页(P40-41,47)【关键词】钢球磨煤机;热工控制;运行调整【作者】韩季廷;周光;王旭宏;李海峰【作者单位】吉林省电力有限公司电力科学研究院,长春 130021;吉林省电力有限公司电力科学研究院,长春 130021;吉林松花江热电有限公司,吉林吉林132002;国电吉林龙华蛟河热电厂,吉林吉林132500【正文语种】中文【中图分类】TK223.25300 MW机组的 DG-1060/17.4-Ⅱ 4型燃煤锅炉为亚临界参数、四角切圆燃烧方式、自然循环汽包炉,该炉单炉膛п型布置,燃用烟煤,平衡通风、固态排渣,全钢架、全悬吊结构,全露天布置(运转层以下封闭)、炉顶带金属防雨罩。
锅炉的燃烧器布置在炉膛水冷壁四角,四角燃烧器的中心线分别与炉膛中心的两个假想圆相切,两个假想切圆的直径分别为O681 mm和O772 mm。
每角燃烧器共有 17层喷口,其中一次风喷口 6层,二次风喷口 9层、用于降低NOx生成量的顶二次风喷口 2层。
一次风喷口四周有周界风,每角燃烧器分上下两组。
上组燃烧器有 3层喷口,下组燃烧器有 14层喷口。
锅炉采用 3台双进双出钢球磨煤机,磨煤机型号为 BBD4060型,直吹式制粉系统,每台磨煤机每侧供一层煤粉。
1 运行原理原煤通过皮带式给煤机从原煤仓内卸下,落入混煤仓内经热一次风的旁路风烘干后,由螺旋输送器的旋转运动将原煤推入到磨煤机筒体内,旋转的筒体使钢球在运动中将原煤进行研磨。
双进双出钢球磨煤机控制系统
维普资讯
第 ３期
２０ Ｏ２年 ８月
锅
炉
制
Байду номын сангаас
造
Ｎ３ ｏ Ａｕ ． Ｏ ２ ｇ２０
ＢＯＩ ＬＥＲ Ｍ Ａ Ｊ ＦＡＣ 瓜 Ｇ
文 章编号 ： Ｎ ３—１４ （０２ ０ ０ ２ —０ Ｃ２ ２９ ２０ ）３— ０４ ３
双 进 双 出钢 球 磨 煤 机 控 制 系统
冷 风 ， 者通 过 各 自母 管 在每 台磨 前混 合 ， 通过 两 并 冷 、 风 调 门 控 制 磨 的 出 口温 度 及一 次 风 量 。磨 热 煤 机 的主要 子 系统 有 润滑 、 顶轴 系统 ， 汽消 防 系 蒸
统， 干油喷射系统 ， 加钢球 门， Ｏ检测装置等。 Ｃ 本 文分 别 以模 拟 控制 和顺 序控 制 两 大部 分 介
题 的处理建议 。
关 键词 ： 双进双 出钢球 磨 ； 音控制 ； 序控制 ； 拟控制 ； 风温 噪 顺 模 旁路
中图分类号 －Ｋ ２ ． ＂ ２３２ Ｔ ４ 文献标识码 ： Ｂ
Ｃｏ ｔ ｌＳ ｓｅ ｆＤｏ ｌ ｎ ａ ｄ ｏ ｌ Ｍ ｉｌ ｎｒｏ ｙ ｔｍ ｏ ｕｂ ｅ Ｉ ｎ ｕｔＢａ ｌ ｌ
ｔ ｏ ｏ ｎ ｕｔｔ ｅ ｐ ｌ ｒｓｅ ｉ ｉ ｅ ｓ ｓｅ ａ ｄ ｇｖ Ｓ ｈｓ ａ ｐ ｉｔ ｎ ｏ ｄ ｖｔ ｔ ｈ ｒ ｐ ｉ ｔｏ ｍｂｅａ ｘ ｔ ｎ ｔ ｙ ｔ ｍ ｉｅ Ｕ ｉ ｐ ｏｎ ｍｅ ｔｔ ｏ、ｉｌ ｉ． ｈ ｈ ｎ ｌ Ｋｅ ｗｏ ｄ ｙ ｒ ｓ：ｄ ｕ ｌ ｎ ａ ｄ ｏ ｔｂ ｌ ｍ ｌ；ｎ ｉｅ ｃ ｎ ｒｌ ｅ ｕ ｎ ｅ ｃ ｎｒ ｌ ｉ ｌａｅ ｏ ｔｏ ；ｂ ａ ｓａｒ ｏ ｂｅ ｉ ｕ ａ ｌｉ ｎ ｏｓ ｏ ｔｏ ；ｓ ｑ ｅ ｃ ｏ ｔｏ ；ｓｍｕ ｔｄ ｃ ｎ ｒ ｌ ｙ ｐ ｓ ｉ
双进双出钢球磨煤机运行优化
026㊀河南电力2019年增刊双进双出钢球磨煤机运行优化李向阳,何中吉,宁慧莉(郑州裕中能源有限责任公司,河南㊀新密㊀452375)作者简介:李向阳(1973-),男,本科,工程师,从事电厂热能动力生产技术管理工作㊂摘㊀要:本文针对郑州裕中能源有限责任公司百万机组双进双出钢球磨煤机使用经济球改造后料位问题进行了分析,并提出应定期加球,维持磨煤机电流在116~118A 之间,同时保持高料位运行方式,最终实现减磨运行,减少设备磨损,实现总体节能效果㊂关键词:双进双出钢球磨煤机;差压料位建立;高料位运行;节能;绞龙衬板磨损;运行优化中图分类号:TK284.3㊀㊀㊀㊀文献标识码:B㊀㊀㊀㊀文章编号:411441(2019)01-0026-030㊀引言郑州裕中能源有限责任公司2ˑ1030MW 机组的制粉系统采用的是沈阳重型机械厂制造的MGS4360直吹式双进双出钢球磨系统,每台机组配置6台磨煤机㊂磨煤机出力不足和磨煤机差压料位异常在一段时间内困扰着我们㊂1㊀我公司双进双出磨煤机系统运行状况我公司MGS4360直吹式双进双出钢球磨系统,系统运行三年时间,系统运行稳定,差压料位一般能控制在400~900Pa 的范围,6台磨煤机运行,能够满足机组带满负荷运行㊂2016年至2017年期间,出现6台磨运行带负荷困难的情况,各台磨煤机的容量风门几乎全开,一次风机电流也较以往偏高,磨煤机差压料位显示偏低,差压料位显示失效㊂机组在2015年期间分别进行了磨煤机改经济球运行,改造初期差压料位一般维持在400~550Pa,差压料位随给煤量的增加会有小幅的变化㊂2016年至2017年期间,所有磨煤机差压料位全部失效,显示值在240~450之间㊂通过对差压料位取样装置的检修,机组启动后差压料位仍不正常,具体表现情况如下:差压料位一般在350~450Pa 之间,且驱动端和非驱动端两侧差压料位趋势基本一致;在容量风和一次风压不变的情况下,增加给煤量,磨出口温度出现下降,差压料位未见明显变化,部分磨煤机差压料位一直显示偏低在240~280Pa,但在其他参数不变的情况下,低负荷降低一次风压时,差压料位出现上升;差压料位一般会随着容量风门的增加而增加,维持30~50分钟,电耳料位会持续下降㊂2㊀磨煤机节能采用经济球的利弊分析2.1㊀磨煤机节能采用经济球配比我公司双进双出钢球磨MGS4360设计的钢球规格ϕ30㊁ϕ40㊁ϕ50,钢球配比(质量比)为ϕ30ʒϕ40ʒϕ50=1ʒ1ʒ1,差压料位一般控制在400~900Pa 的范围㊂2015年先后进行了磨煤机钢球改造,改造原因为钢球磨损率高,装球量大,磨煤机运行电流高达140~160A㊂磨煤机节能钢球优化,将钢球逐步更换耐磨高铬钢球,在第一次大小球配比后,后期仅添加ϕ60和ϕ50的高铬钢球㊂磨煤机电流降低至106A,钢球装载量明显减少,原先空磨时钢球量基本在差压料位的下探针下30~50mm 处,现空磨时钢球量基本在差压料位的下探针下120~150mm 处,差压料位的参考点相对上移,导致检测线性改变㊂改球后差压料位一般只能控制在400~500Pa,随着给煤量的变化料位变化幅度较小㊂随着时间的推移,磨煤机内部衬板的磨损导致携带钢球能力下降,加上磨内钢球磨损配比的失调,逐渐表现为差压料位无法正常监视㊂2.2㊀改经济球运行的利弊分析磨煤机改经济球的优点表现在以下两个方面:一是磨煤机电流明显下降,厂用电率降低;二是钢球消耗量降低,钢球采购费用下降㊂磨煤机改经济球的不利则表现在以下几个方面:一是钢球装球量下降,导致差压料位的参考点相对上移,现有差压料位不能适应改球运行工况,差压料位无法正常显示;二是高铬钢球的硬度较大,间接加速磨煤机衬板的磨损,检修DOI:10.19755/ki.hnep.2019.s1.0072019年增刊李向阳,等:双进双出钢球磨煤机运行优化027㊀期间发现磨煤机衬板较为严重;三是一次风压和分离器回粉量的增加,间接加速绞龙㊁管道以及热工检测元件磨损㊂绞龙磨损情况如图1㊂图1㊀磨煤机绞龙磨损图片㊀3㊀磨煤机优化运行浅析3.1㊀工作机理正常情况下,磨煤机在转动的过程中,靠近筒体中心的直径较小的钢球泻落对原煤进行剥离和研磨,靠近筒体衬板直径较大的钢球抛落运动破碎煤块,以及钢球之间相互挤压和碾磨运动,通过容量风的对冲在磨煤机腔体内形成<90μm 的煤粉浓度㊂通过差压测量这一浓度,即常说的磨煤机料位,磨煤机差压料位测量实际代表的筒体内煤粉的浓度㊂双进双出钢球磨的运行特点就是筒体可以看做流动的粉仓,具备一定的储粉能力,利用容量风门的快速响应满足负荷变动的要求,原煤进入磨煤机到磨制成粉需要10~35分钟的滞后㊂当磨煤机内煤粉浓度偏低时,为满足升负荷要求,控制系统会开大负荷风门和提高一次风量,较大的煤粉颗粒会被带起经分离器会再次回落至磨煤机,或者会进入煤粉管路产生沉积,或者进入燃烧器形成不完全燃烧,产生飞灰磨损和燃烧损失㊂磨煤机钢球装载量过少或者大小球比例失调,都会影响煤粉的磨制能力,导致磨煤机出力不足㊂磨出力不足,控制系统会开大容量风门,提高一次风量,大的风量夹带大颗粒煤粉,也会加速制粉系统设备及管路的磨损㊂磨煤机钢球装载量过多,则会增加耗电量㊂3.2㊀运行调整试验参数对比在改经济球运行的情况下,每台磨煤机电流均在106A 左右,增加给煤量,差压料位未见明显变化,电耳料位显示由60%提升75%,磨出力未见明显变化㊂通过实验,逐步增加钢球后,3A 磨煤机电流上升至127A,3C 磨煤机电流上升至117A,分别增加给煤量,先关小容量风门,建立初始料位,之后差压料位能够跟随给煤量的变化而变化,且增加给煤量后,差压料位可逐渐上升至850Pa 及以上,保持负荷不变的情况下,一次风机电流出现明显下降,容量风门开度也出现下降㊂分别进行多台磨煤机调整试验,均出现以上规律㊂说明适当增加钢球装载量,磨煤机差压料位能够恢复正常显示,且相应增加给煤量,磨煤机出力明显上升㊂两台机组相近负荷下相关参数见表1和表2㊂表1㊀#3㊁4机组参数对比机组负荷一次风机电流动叶开度主汽压一次风压MWA %MPa kPa #3832155.644.524.859.7#4834162.357.225.289.4表2㊀#3㊁4机组832MW 负荷磨煤机各参数一览磨运行电流差压料位容量风门入口风压单侧煤量备注APa %kPa t /h 3A 1274814.58.78拟停磨,最高料位9183B 113340508.830手动3C 11787044.78.732投自动,设定8603D 11225052.38.729手动3E 110300548.731手动3F 117860518.631投自动,设定8604A 11624044.57.516拟停磨,最高料位8704B 10844061.78.230手动4C11140075.47.930手动028㊀河南电力2019年增刊续表磨运行电流差压料位容量风门入口风压单侧煤量备注4D12442254.38.132投自动,设定4204E11043082.87.928手动4F10840085.28.128手动㊀㊀由表1㊁表2数据可以看出,两台机组的负荷基本一致,#3机组一次风机电流和动叶开度明显低于#4机组,而一次风机出口风压则明显高于#4机组,#3机组容量风门开度明显低于#4机组,两台机组的A磨煤机都在拟停运的过程中,#3机组的A磨明显接近空磨状态,#4机组的A磨则有一定的出力㊂#3机组的A㊁C㊁F磨已经加球运行,电流由原来的106A分别上升为127A㊁117A㊁117A,且A㊁C㊁F磨差压料位能够运行在800Pa以上㊂#4机组的A㊁D磨也加球运行,电流分别为116A㊁124A,虽当前差压料位没超过450Pa,原因为这两台磨实际给煤量偏低,未能建立料位,通过趋势观察A㊁D磨在增加给煤量的情况下差压料位也能够上升至800Pa以上㊂其它各台磨虽也适当加球,电流在116A以下,增加给煤量观察差压料位仍不能正常建立㊂以上数据分析表明,磨煤机增加钢球,电流在116A及以上,差压料位能够恢复800Pa以上,差压料位能够正常建立,而电流低于116A的磨煤机,增加给煤量观察,差压料位始终不能建立㊂增加钢球,对磨煤机的出力影响很大,当磨煤机电流上升至116A,基本能够满足出力要求,且差压料位反映灵敏,继续增加装球量,磨出力增加不明显,电流增大反而会影响磨煤机制粉单耗㊂增加钢球,磨煤机电流变化较大,而单纯增加给煤量和负荷风量,磨煤机的电流变化较小,最大约1.5A㊂4㊀浅析磨煤机优化运行方案节能增效和优化设备运行是我公司提高自身竞争能力的重要措施,针对我公司直吹式双进双出钢球磨系统,通过实验对比分析,建议采用如下优化运行措施:(1)仍采用耐磨钢球,适当增加钢球量,保证定期少量补充ϕ50和ϕ60钢球,维持磨煤机电流在116~118A之间,确保磨煤机钢球装载量和大小球配比适当,避免一味地减球运行,恢复磨煤机制粉出力;(2)确保磨煤机初始料位能够建立550Pa以上,尽量采用适当高料位运行,差压料位设定值控制在700~850Pa之间,适当增加磨筒体内煤粉的储量,也保证了钢球抛落的距离以及钢球和煤粉充分研磨,减少磨煤机钢球和衬板的直接摩擦和冲击,保证磨内一定的储粉量,提高机组适应负荷的快速性,同时减缓衬板的磨损㊂该优化运行方案带来的好处如下:(1)每台磨的出力上升,差压料位能够恢复正常,利于运行监控㊂(2)每台磨的出力上升,则可采用减少磨煤机运行台数运行方式,即在机组负荷750MW至900MW之间,可采用5台磨运行,在负荷600MW至750MW之间,可采用4台磨运行,这样虽然单台磨的电流较之前增加了10A,因磨煤机少煤运行和高负荷运行时的电流差别不大,实现减磨运行,磨煤机整体电耗减少约50A,相应节约电量约500kW/h,考虑一次风机电流减少因素,节能效果更加显著㊂(3)差压料位高位运行,机组适应负荷的快速性增强,同时减缓了衬板的磨损,煤粉浓度增加,分离器回粉量减少,煤粉细度增加,一次风量减少,也可有效减少绞龙以及风烟管道的磨损,同时减少飞灰不燃烧损失以及飞灰磨损㊂5㊀结论总之,通过以上运行优化,合理的控制双进双出磨煤机钢球装载量和大小球比例㊁合理控制磨煤机差压料位,既能减少制粉系统单耗,又能延长制粉系统设备使用寿命,从经济性和可靠性方面实现双赢㊂㊀㊀㊀㊀收稿日期:2017-06-30。
双进双出钢球磨煤机控制方式的探讨
作者简介:刘珍明(1972-),男,吉林松原市人,工程师,现从事热工自动化工作。
收稿日期:2005-03-29双进双出钢球磨煤机控制方式的探讨刘珍明(青海电力试验研究所,青海西宁810008)摘 要:文章介绍了华能德州电厂三期工程2×660MW 机组采用的双进双出钢球磨煤机的基本工作原理及特点。
着重介绍了模拟量控制系统的主要功能及其在调试过程中控制逻辑的优化改进,同时对机组调试过程中遇到的一些其它问题也进行了探讨。
关键词:双进双出钢球磨煤机; 控制方式; 探讨中图分类号:TK 223125 文献标识码:A 文章编号:1006-8198(2005)03-0015-03Discuss the Control Mode of P air in -out Steel B all Coal Pulverizing MillL IU Zhen -mingAbstract :The paper introduces the basic work principle and feature of pair in -out steel coal pulverizing mill in the third phase 2×660MW units of huaneng Dezhou power plant.Em phatically introduces the main function of simulation v olume controlling system and its controlling logic ’s optimisation and im provement in the process of debugging ,meanwhile discusses other problems ,encountered in the debugging process.K eyw ords :Pair in -out steel ball coal pulverizing mill ; C ontrol mode ; Discussion1 概述山东华能德州发电厂三期工程为2×660MW火力发电机组。
BBD4360双进双出钢球磨煤机工作原理及系统控制
翩 挣｝ ０
磨 机 的出力 直 接 由输 送煤 粉 的一次 风 来 控制 ， 所 以要 保证磨 机 的正 常运行 就要保 证磨 内保 持有合 适 的煤 量 ， 同时磨 机 内保 持 一 定 数 量 的煤 可 以使磨
ｙ ｎ ￣ Ｔ Ｄ伸 扫 圳１ ０ Ｎ／－ ｒｎ Ｅ ｔ＾
一
３ Ｂ Ｄ系列双进双 出磨煤机的结构 Ｂ
双进双出钢球磨煤机主要 由简体部分 、 螺旋输 送器、 主轴承、 传动部分 、 大小齿轮装置、 混煤箱 、 分 离器及分离器接管、 返煤管、 加球装置、 隔音罩等组
成 （ ２ 图 ）。
・
路为旁路风 ， 旁路风有 两个作用 ： 一方 面在混煤
内装有一定量研磨介质 一 钢球。通过简体 的旋转运
动将钢 球提升 到一定 高度 ， 钢球在 自由泻 落和抛 落过
程 中对煤进行撞 击和磨擦 ， 至将 煤研磨成煤 粉。 直
图 １ 双 进 双 出 屠 煤 机 风 粉 流 程 图
热 的一 次风 在 进 入 磨 机 前 被 分 成 两 路 。其 中
朱道 兴（９ ０ ） 男， １７ 一 ， 工程 师， 从事锅 炉 的安装及 管理 工作。
ｅ—ｍａ ｌ ｚ ｕ ａ ｘ ｎ ｌ ７ ＠ １ ３． ｏ ｉ ・ｈ ｄ ｏ ｉ ｇ ９ ０ ６ ｃｒ ｎ
根据 原 煤 的湿 度 及 保证 正 常研 磨 的需要 ， 设 需 有 一组调 节单 元直 接作用 于热 风和 冷风挡 板来 调节
器 ， 后 喷 进锅 炉 内进 行 燃烧 。 然 因为 这两 个 回路是 对 称 而彼 此 独立 的 回路 ， 具 体操 作 时可使 用其 中一 个或 同时使 用两 个 回路 。在 低 负荷 运行状 态下 ， 可实 现半 磨运 行 。
双进双出钢球磨直吹式制粉系统的运行调整
运行中双进双出钢球磨煤机的料位控制由 料位控制系统完成。当实际煤位高于设定 煤位时，输出正的煤位差信号，使给煤机 转速减小，减小给煤量。当实际煤位低于 设定煤位时，输出负的煤位差信号，使给 煤机转速增大，加大给煤量。正常运行时， 无论投自动还是手操，均可人工设定料位 差压(即设定料位高度)。
双进双出磨的料位实际高度与料位差压的关系见 图3。在同样压差下投低位比投高位时的实际煤位 低60mm。根据FW公司的推荐，料位压差一般应 设定在0．2~0．37kPa。稳定运行中的磨煤机， 当出力变化时煤位将相应变化，与设定值比较后 输出正信号或负信号去控制给煤机的转速，使煤 位返回到设定值。因此，除变负荷期间外，煤位 基本稳定不受磨煤机出力的影响。
一次风速
图2
•山东莱芜BBD4062
进入燃烧器的一次风温度由旁路风系统的风量和 温度加以调节。当旁路风的冷风挡板全关时，旁 路风温达到最高值，它等于空气预热器的出口一 次风温(300～350℃)。因此旁路风具有足够的调 温能力。当磨煤出力降低时，旁路风量增加，旁 路风与磨煤机通风量的比例增大。要求适当降低 旁路风温度，以维持一次风温恒定。此时，自控 系统将自动关小旁路风热风挡板，相应开大旁路 风冷风挡板，并同时调节旁路风量控制挡板增加 风量，使风温和风量同时满足一次风粉输运和燃 烧的要求。
(1)、煤粉分离器回粉挡板。当风量和煤位不变时，增加 分离器转速可以使煤粉变细，降低分离器转速则使煤粉变 粗。但调节分离器电机转速时会影响磨煤出力，因此应同 时对磨煤风量也作相应调整，因而使出力一风量特性曲线 有所变化。
(2)磨煤机通风量。当分离器转速和煤位不变时，随着通 风量的增加，携带粗粉的能力增加，分离器的循环倍率减 小，煤粉变粗。而磨煤机通风量又是与锅炉负荷成正比的， 故高负荷时煤粉变粗，低负荷时煤粉变细(分离器转速一 般不经常调整)。
双进双出钢球磨煤机技术介绍
双进双出钢球磨煤机技术介绍一、双进双出钢球磨煤机和单进单出钢球磨之比较我厂的HP中速磨煤机在国内市场占有率达50%，为了扩大磨煤机市场占有率，于1995年引进了法国阿尔斯通公司双进双出钢球磨煤机全套制造技术。
双进双出钢球磨煤机因具有煤种适应广、自动化程度高、维护操作简便等特点，在八十年代被广泛使用于国外电厂制粉设备中，深受用户欢迎。
双进双出钢球磨煤机是单进单出钢球磨煤机基础上发展起来的一种新颖制粉设备，它具有烘干、粉磨、选粉、送粉等功能，通常被称为直吹式粉磨系统。
单进单出钢球磨煤机功能单一，只能做粉磨用，不能用于直吹，从粉磨系统来讲，它只是一个单机。
构成系统，它还需要配备储粉仓和输送设备等。
双进双出钢球磨煤机和单进单出钢球磨煤机的功能差异主要是由他们本身结构所决定的。
二、双进双出钢球磨煤机零部件组成及功能介绍1.混煤箱预烘干作用。
热风和原煤在混煤箱内混合后起到烘干作用。
2.螺旋输送器原煤通过螺旋推进器的中心管和中空管之间的下半部环形通道送入磨内，一次风从螺旋推进器中心管进入磨内，被磨成细粉的煤经螺旋推进器中心管与中空管之间的上半部环形通道被带出磨机筒体外进入分离器。
3.主轴承支承磨机筒体及自位作用（调心作用）。
4.回转筒体原煤在筒体内被研磨和烘干。
5.分离器被磨成细粉的煤在分离器内进行筛选，合格粉末被输送至燃烧器，不合格的煤返回至磨内。
6.传动系统其中主传动带动磨机旋转，使筒体内钢球对物料进行研磨。
慢传动主要用于磨机的启动和停机，另外它还用于检修。
7.隔音罩用于隔离噪音。
8.煤粉截止阀关闭制粉系统时，起到快速关闭作用。
9.主轴承润滑装置起静压轴承及冷却作用。
10．压差煤位一次测量仪表测量磨内煤位。
11．噪音煤位一次测量仪表测量磨内煤位。
12．加球装置实现向磨内不停机加球。
三、双进双出钢球磨煤机运行原理及控制方法原煤通过速度自动控制的给煤机从料斗内卸下。
煤落入混煤箱内，经旁路风预烘干后，由螺旋输送器的旋转运动使煤推入到磨机筒体内。
双进双出滚筒式钢球磨出口温度控制
双进双出滚筒式钢球磨出口温度控制王少伟（华电潍坊发电有限公司控仪队）摘要：论述双进双出滚筒式钢球磨煤机出口温度控制系统的构成原理，包括信号测量与处理，控制回路原理，故障情况处理，包括出口温度信号故障，执行机构操作不动处理。
关键词：磨煤机，出口温度，控制逻辑，故障处理一、概述磨煤机出口温度应控制在允许范围内，以保证制粉系统的安全经济运行。
如果磨煤机出口温度太高，可能会引起制粉系统发生自燃现象，导致煤粉爆炸造成事故，甚至引起炉膛负压波动大，产生MFT信号引起锅炉灭火；如果磨煤机出口温度太低，煤得不到足够的干燥，造成制粉困难，煤粉流动性差，影响煤粉输送，甚至会造成积粉堵塞，因此，输送煤粉的一次风要满足一定的温度要求；磨煤机运行时，入口冷风挡板、热风挡板用于调整磨煤机出口温度和磨煤机入口的一次风量，保证磨煤机出口风粉混合物的合适温度。
本文以A磨为例说明磨煤机出口温度控制系统组成原理二、磨煤机出口温度信号处理磨煤机A1端煤粉分离器出口温度1、2信号经过质量判断，分别发出品质坏信号，送到冷热风调门手操器，作为磨煤机A出口温度控制强制切手动条件，同理，磨煤机A2端分离器出口温度1、2信号经过质量判断，分别发出品质坏信号，送到冷热风调节挡板手操器，作为磨煤机A出口温度控制强制切手动条件。
A1端分离器出口温度平均值与A2端分离器出口温度平均值再取平均作为被调量磨煤机出口温度。
煤粉分离器出口温度均采用耐磨热电阻PT100测量并远传至DCS 处理显示温度。
三、磨煤机出口温度控制执行机构冷风调节挡板、热风调节挡板均为气动执行机构且有断气自锁功能，供气压力一般在0.6MPa左右，定位器采用ABB TZID_C型定位器，自带反馈板，便于检修调试。
四、磨煤机出口温度控制回路自动方式时，通过冷风挡板、热风挡板的协调动作来控制磨煤机A出口温度，磨煤机出口风粉混合物温度变化首先使冷风门动作，热风门的开度跟踪冷风门的开度而变化。
取平均后的磨煤机出口温度，送至冷风挡板PID块，作为被调量，与设定值的偏差进行PI运算，输出控制指令，如果磨煤机A冷热挡板都在手动，控制指令跟踪冷风挡板开度。
双进双出钢球磨的运行调整
双进双出钢球磨的运行调整摘要：燃煤机组操作量最大的就是制粉系统，尤其是加减负荷时，操作量最大还比较频繁，调节不当会造成机组负荷波动较大，主再热气温波动大，甚至是受热面长时间超温，给机组带来很大的安全隐患，甚至是设备的损坏，为此本文浅谈了一些个人的理解和经验，以此借鉴。
关键词：频繁操作；波动大；超温1 设备和燃烧参数二单元2×600MW超临界机组配套锅炉为东方锅炉厂制造的超临界滑压运行直流锅炉，锅炉型号DG1900/25.4-Ⅱ1型，单炉膛，一次中间再热，平衡通风，尾部双烟道结构。
本锅炉固态排渣，全钢构架，全悬吊结构露天布置。
锅炉设计燃用晋北贫煤，磨煤机采用沈阳重型机械厂生产的MGS4366双进双出磨煤机，一次风机为动叶可调轴流式。
制粉系统配有五台沈阳重型机器厂引进法国ALSTOM公司的技术生产的MGS4366型双进双出钢球磨煤机，每台磨煤机设两台沈阳施道克EG2490型电子称重式给煤机，每台磨煤机出口分成四根煤粉管道与煤燃烧器相连。
煤燃烧器共有五层，前墙三层、后墙两层，形成非对称的对冲燃烧。
其中A（后下）层燃烧器具有少油点火功能。
燃烧系统设计采用分级燃烧和浓淡燃烧等技术，可有效降低NOX排放量和降低锅炉最低稳燃负荷。
2 制粉原理煤作为锅炉燃烧的主要能源，磨的煤粉主要是靠研碎、钢球与煤的碰撞的作用下来粉碎的，利用磨筒的滚动，将钢球带到一定的高度，通过落下的钢球对煤的撞击以及钢球与钢球之间、钢球与滚筒衬板之间的研压而将其击碎。
煤粉的颗粒大小一般在0-1000um之间，以20-50um占绝大多数。
煤粉颗粒形状不规则，这和煤种和制粉系统有关。
一般用煤粉细度来衡量这些煤粉的颗粒度大小，煤粉过粗，在炉膛中不容易燃烧，增加不完全燃烧损失；粉煤过细，又会使制粉系统的电耗增加，减少磨煤机的使用寿命，所以，煤粉细度应合适。
风速过低会造成磨煤机出粉管处积粉，风速过快会增加制粉系统的磨损。
我厂二单元风速控制在18-25m/s，对应的风量为65-110t/h。
试谈双进双出磨煤机调整方法
科 学 论 坛
融嗨 赋
试谈双进双出磨煤机调整方法
张建坤
（ 哈尔滨热 电有限责任公 司 黑龙江 哈尔滨 １ ５ ０ ０ ４ ６ ）
摘 要： 本 文有针对性地对哈尔滨热 电有 限责任 公司的群 ７ 、 ８ 机组 （ ２ ｘ ３ ０ ０ ＭＷ） 的双进 双出磨煤机的运行及调整方法进行有效 的分析 。 在磨煤机启动 前及运行时进行有 效的调整作 出指导 ， 通 过实际运行 的调整和机组各参 数的表现 ， 磨煤机 在现有 的状 态下运行具有 良好的经济性 ， 磨煤机 响应速度快能 满 足外界负荷要求 ， 负荷 调节范围较大 。 经过 以下方法的调整后磨煤机 的单耗 下降、 节约大量钢球取得可观的效益 。 为提高双进双出磨煤机的经济性 的提
准确 掌握其风煤 配比按照试验标定 的流量系数“ Ｋ’ ， 和风道通 流截面积“ Ｆ” 确定 出的计算公式输入Ｄ ＣＳ 控制系统中， 计算公式如下 ：
Ｇ ＝１ ． ４１ ４ ￣ Ｋｘ Ｆｘ （ △ ｐｘ Ｏ） ｋ ｇ ／ ｓ
装 设有差压测量装置， 装置由下向上对煤粉吹出恒 定流量的气流， 通过 测量 煤粉层上面与气流下端的差压 ， 可测得煤粉的料位 。 差压测量装置定期进行 吹扫 ， 为 的是防止煤粉堵塞测量管 。吹扫时料位显示为 １ ５ ０ ０ ｐ ａ 左右 ， 为测量 装置工作正常 ， 吹扫时给煤机转速不随吹扫压力 的改变而变化； 二是 电耳信 号， 是通 过测 量磨煤机转动时的噪音 ， 即可获得磨煤机内料位情况 ， 磨煤机 内煤 多时会发 出沉 闷的噪音， 磨煤机 内煤少时发出清脆的噪音。 磨煤机进入 的煤量与出去 的煤粉量应保持平衡 ，磨煤机 电机 的功率主
