初三上物理电路初探

A（二）电路连接的基本方式串联和并联电路的特点（1）串联：将用电器逐个顺次连接； 并联：将用电器并列的连接起来；串联电路有 条电流路径； 并联电路有 条电流路径. （2）串联电路，各用电器之间 ； 并联电路，各用电器独立工作， 。

（3）串联电路，开关控制 器； 并联电路，干路开关控制 ，支路开关控制 。

（4）串联电路中的一个灯泡短路，另一个灯泡会 ，并联电路中的一个灯泡短路，另一个灯泡会 。

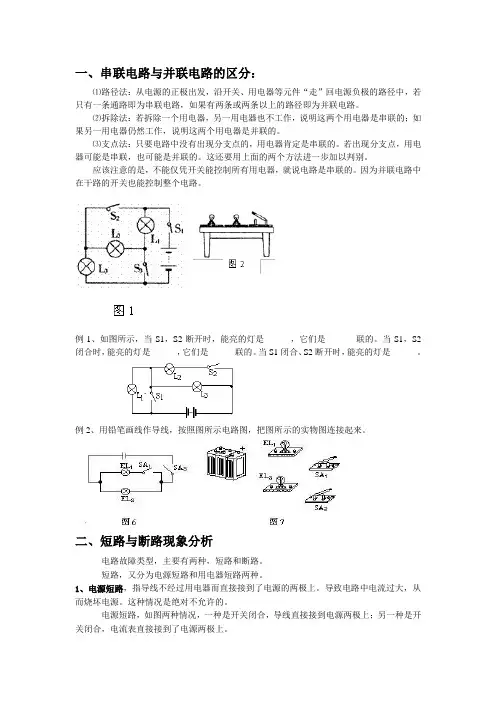

串联电路中的一个灯泡断路，另一个灯泡会 ，并联电路中的一个灯泡断路，另一个灯泡会 串联电路和并联电路的识别方法：常用的识别方法能：定义法、电流法、拆除法和节点法。

根据实物图画电路图：思路：首先判断电路的连接方式，串联电路根据实物图从电源的正极出发，沿电流方向画出与实物图中的电路元件相对应的符号.（注意电池符号的正、负极和实物图中的电池对应）并联电路，先按一条支路接入，再找好分支点将另一支路并联接入。

根据电路图连接实物：方法：先串后并。

注意：实物图连接的基本要求：导线不能交叉，连线应尽量简短.）（三）电流与电流表电流在物理学中，我们用电流强度（简称电流）来表示 ，并用字母 来表示。

电流的单位安培，符号 其他单位： 、换算关系：A mA A 31010001== A A mA 31010001==μ A A μ6101= 认识电流表请观察电流表，你从表的外观上获得哪些信息？ 量程： 分度值： 量程： 分度值： 电流表的使用（1）使用前应检查电流表指针是否指零，如果不在要调零。

（2）电流表应与用电器串联，让电流从电流表的正极进入，从电流表负极流出。

（3）在测量无法初步估计的电流时，应用 _量程对电路中电流进行试触，以判断使用哪个量程进行准确测量。

A绝不允许不经过用电器而把电流表直接连到电源上．否则，会按因 过大，导致电流表被损坏。

串联电路和并联电路中的电流特点 1、 串联电路中，电流 ； 在并联电路中，干路电流的等于各支路电流之和（四）电压与电压表以水压理解电压（类比法）比较上面两幅图，找出电压与水压的类似的地方。

电路中电流的形成，是由于电路两端存在着 。

是提供电压的装置。

电压用字母 表示，电压的国际单位是 ，符号是 。

常用单位： 、 。

换算关系：V V kV 31010001== mV mV V 31010001== mV kV 6101= 电压表的使用注意点：（电压表内阻近似无穷大）① 使用前指针要 ；②电压表要 在电路中；③使用时，不可超量程测量； ④连接时，一般先用大量程来测试，若示数偏小，再改用小量程测量。

了解身边的电压值一节干电池的电压 ；一节蓄电池的电压是 ； 照明电路的电压是 ；人体的安全电压是 ; 电压表请观察电压表，你从表的外观上获得哪些信息？ 量程：1. V ， 分度值： V 2. V ，分度值： V 串联电路和并联电路的电压特点串联电路中电压的规律是： 并联电路中电压的规律是：章节练习一、填空题1.随着人们物质生活水平的不断提高，家用电器已经越来越多地进入家庭生活之中。

在家用电器中有很大一部分是将电能转化为内能的，请举三例说明：如:电饭V煲、 、 、 。

2.如图1所示电路，要使灯L 1、L 2组成串联电路，应闭合开关 ；要使L 1、L 2组成并联电路应闭合开关 ，同时闭合 是绝对不允许的。

3．完成单位换算：150μA= mA= A 220V= KV= mV4．为了增加节日的气氛，商店门前的节日彩灯中每一串有35只，接入家庭电路中使用，这35只彩灯应该是 （串/并）联的，所以每只灯泡两端的电压应为 伏。

5．小明在探究并联电路中的电流时，在如图2乙所示电路中，当用电流表正确测量图中A 、B 两点处的电流时，小明发现电流表的指针均如图2甲所示，因而他得出并联电路中干路 （＞、＜或=）支路电流，这一结论是 （正确/错误）的，形成这种结论的原因是 ；你能由此得出C 点处的电流I C = A 。

6．如图3所示，设电压表 、 、 的示数分别为U 1、U 2、U 3，当U 1=3V ，U 2=4.6V ，则U 3= V ，当U 1=30V ，U 3=46V 时，U 2= 。

7、如图4所示，当S 接a ，S 1闭合时，电路中 亮，它们是 联的，电流表测 中的电流，当S 接b ，S 1断开时 灯亮，此时电流表示数为0.5A ，则通过L 1、L 2、L 3的电流分别为 、 、 。

8、在图5所示电路中，电源是由4节新的铅蓄电池串联组成，当开关S 闭合后，两只电流表示数分别为1.2A 和0.8A ，那么L 1灯的电流I 1= ，L 2灯的电流I 2= ，电压表示数为 ，L 1灯两端电压U 1= ，L 2灯两端U 2= 。

二、选择题9、陈宇同学发现教室里一共有九盏日光灯，分别由3个开关控制，即一只开关同时控制3盏日光灯，这三盏日光灯的连接方式是：（ ）A 、串联B 、并联C 、可能串联D 、一定串联10、图6中能正确表示用电流表测量小灯泡中电流的电路是：（ ）V 1 V 2 V 3 图1V 3V 1V 2图3图2乙甲A1L 1S 2L 3L abS 图4A VAL 图511、图7所示电路中，电压表测量的是哪部分的电压（ ） A 、L 1两端电压 B 、L 2 两端电压 C 、电源电压 D 、L 1 与L 2 的总电压12、如图8所示，电阻R 1、R 2的连接方式以及电流表所测电流的说法中正确的是（ ）A 、串联，测R 2 中的电流B 、并联，测R 1中的电流C 、串联，测R 1 中的电流D 、并联，测R 2中的电流13、下列家用电器中①电风扇②电炉③电冰箱④荧光灯，正常工作时的相同点是什么（ ）A 、正常工作时用电器中的电流B 、正常工作时用电器两端的电压C 、能的转化方式D 、耗电的快慢14、小兰看到妈妈炒菜用的电炉在工作时，电炉丝发红，而与它相连的导线却不怎么烫，那么导线与电炉丝中的电流大小关系正确的是（ ）A 、电炉丝中电流大B 、导线中的电流大C 、一样大D 、不好比较 15、某同学利用电压表测量小灯泡两端的电压，电路连好闭合开关后，发现电压表有正常示数，而电灯不亮，造成这一现象的可能是如图9所示电路中的（ ）16、取一个橙子，把铜片、锌片插入其中，就制成了一个水果电池，这个水果电池的正极是（ ）A 、铜片B 、锌片C 、铜片与锌片都可能D 、条件不足，无法确定 17、有关电压表和电流表的使用中不相同的一个步骤是（ ） A 、校零 B 、电流必须由正接线柱流入电表图6图7图8甲 乙 丙 丁图9C 、接入电路前要选择适当的量程D 、连入电路中的方式 18、如图10所示的导体，A 端粗，B 端细，则电流流过它时，下列说法中正确的是（ ）A 、从A 到B ，电流逐渐增大 B 、从A 到B ，电流逐渐减小C 、从A 到B ，电流大小不变D 、无法比较AB 两端电流的大小19、如图11所示，L 1、L 2、L 3为三个完全相同的小灯泡，通电后，电流表A 1、A 2、A 3的示数分别是I 1、I 2、I 3，则下列关系中错误的是（ ）A 、I 1=I 2=I 3B 、I 1＞I 2＞I 3C 、I 1=I 2+I 3D 、I 1≠I 2≠I 320、如图12所示电流表刻度盘示数已磨损一部分，若实验时所接的接线柱为“+”和“0.6”，那么，所测电流的实际值为（ ）A 、0.17AB 、0.34AC 、170mAD 、0.34mA 三、作图题21、请根据如图13（a ）所示电路图，将图（b ）的实物元件连接起来.22、请用笔画线代替导线,将图14中的两个灯泡连成并联电路，图中A 、B 、C 、D 为4个接线柱。

23、如图15所示实物图中有一处连接错误，请将错误的导线上打叉，使开关为电路的总开关，并在右边虚线框中画出电路图。

×(3)BA图10(4)A 1A 2A 3××2L L 3L 1×图11123A图12图13图14四、实验题24、根据图16所示的电路图,完成电路元件的实物连接.电流表A 1 和A 2 的示数如图,则通过L 1 灯的电流为 A,通过L 2 灯的电流为 A.五、探究题25、小芳家房间里的吊灯不亮了，电工师傅来她家检修时，好学的小芳在一旁做起了有心人。

她首先发现吊灯可以由门口和床头两个开关分别单独控制，互不影响，她想知道这样的电路是怎样连接的，经认真观察开关，发现家用开关有三个接线柱可用，用如图17所示符号表示它。

经电工师傅指点，这种开关只有两种选择状态：只能合在1上或2上，小芳恍然大悟，迅速画出了该吊灯的电路接线。

相信你一定也能画出这样的电路吧。

(1)请你在虚线框内画出电路图。

(2)经电工师傅检查，吊灯不亮是因为墙壁中有一根导线断了，但穿在线管中的三根导线的外型、规格均一样，怎样才能判断出是哪一根导线断了呢？小芳想了想，对师图15图16图17傅说，只要二节干电池，几根20cm左右长的导线和一个小灯泡就可以判断出来了。

请你说出小芳所想的方法，请在图18中画出电路图。

（3）经过上述活动后，小芳认识到家用导线应用分色线来敷设的重要性，请你说一说原因是：。

参考答案一、填空1、电炉电热毯电茶壶电取暖器等2、S2、 S1S3、 S1S2S33、0.15 1.5×10-4 0.22 2.2×1054、串 6.35、等于（或大于）错误（或正确）量程不同 1.766、7.6 167、 L1 L2、并、L2、L1 L3、0.5A 、0A 、0.5A8、0.4A 0.8A 8V 8V 8V二、选择9.B 10.D 11.B 12.D 13.B 14.C 15.C 16.A 17.D 18.C19.A 20.B三、作图题21-23略四、实验题24、图略 0.2 0.5五、探究题25、(1)(2)(3)方便电路的检修。
