太阳能光伏发电最大功率点跟踪技术
最大功率点跟踪(MPPT)技术简介
复旦大学
内容
• • • • • MPPT介绍 MPPT工作原理 MPPT优点 MPPT算法简介 我们计划采用的MPPT方案
复旦大学
MPPT优点
MPPT控制器可以智能调节太阳能 发电板的工作电压，使太阳能板始 终工作在V-A特性曲线的最大功率 点。 比较普通太阳能控制器，对太 阳能板发电功率的利用率提高了 10—30%
我们计划采用的MPPT方案
• 调查发现，目前市场上几乎所有高端太阳能路灯控制器都
采用了MPPT技术。目前，人们通常将MPPT控制与DC/DC变换器 连接起来，通过硬件控制来达到最大功率点的跟踪。介于此， 我们计划使用一种内置了MPPT算法的DC/DC升压转换器 -SPV1020 。 • 下面介绍SPV1020的主要特性和在太阳能光伏板上的应用图。
复旦大学
我们计划采用的MPPT方案
• spv1020主要特性：
• • • • • • • • ■PWM模式DC-DC升压转换器 ■精度达到0.2%的MPPT算法 ■工作电压范围0～36 V ■过压，过流，过温保护 ■内置软启动 ■效率可达98% ■在低太阳辐射时自动转换到效率提高模式-brust模式 ■SPI接口
复旦大学
内容
• • • • • MPPT介绍 MPPT工作原理 MPPT优点 MPPT算法简介 我们计划采用的MPPT方案
复旦大学
MPPT工作原理
太阳能光伏阵列的输出特性具有非线性的特点，并且输出受太阳幅 照度，环境温度和负载影响，只有在某一输出电压值时，光伏阵列 的输出功率才能达到最大值，这时光伏阵列的工作点就达到了输出 功率电压曲线的最高点，称之为最大功率点（MPP-maximum power point）。为了提高太阳能转化效率，就必须使系统保持运 行在PV面板最大功率点附近。
光伏发电系统中的最大功率追踪算法研究
光伏发电系统中的最大功率追踪算法研究随着全球环境问题的不断加剧和人们对可再生能源的需求不断增长，光伏发电系统得到了广泛的应用。
在光伏发电系统中，最大功率追踪算法是一项重要的技术，它可以实现光伏电池板的最大输出功率，进而提高光伏发电系统的效率。
本文将介绍光伏发电系统中的最大功率追踪算法，并对其研究现状进行分析和讨论。
一、最大功率追踪算法的原理在光伏发电系统中，光伏电池板是获取太阳能并将其转化为电能的核心设备。
然而，光照强度的变化和光伏电池板本身的特性使得其输出电压和电流随时都在变化。
因此，为了提高光伏发电系统的效率，需要实现光伏电池板的最大输出功率追踪。
最大功率追踪算法是通过对光伏电池板输出电压和电流进行测量和监控，进而计算出光伏电池板的输出功率，并实时调整电池板的工作状态，以保证输出功率达到最大。
最常用的最大功率追踪算法包括模拟算法、传统的启发式算法和基于人工智能的算法。
模拟算法是最早被使用的最大功率追踪算法，它根据光伏电池板的电特性建立模型，通过计算机模拟来获取最大功率点。
传统的启发式算法则是通过试错法逐步调整电压和电流，不断接近最大功率点。
基于人工智能的算法则是采用神经网络、遗传算法等技术，通过自学习来找到最大功率点。
二、最大功率追踪算法的研究现状目前，最大功率追踪算法的研究主要集中在以下几个方向:1. 基于模糊控制的最大功率追踪算法基于模糊控制的最大功率追踪算法是利用模糊控制理论来建立光伏电池板最大功率追踪系统的一种方法。
这种方法的优点是具有较强的适应性和鲁棒性，能够在光照变化频繁、天气复杂的环境下实现高效的最大功率追踪。
2. 基于人工智能的最大功率追踪算法基于人工智能的最大功率追踪算法是通过利用神经网络、遗传算法等技术来实现最大功率追踪。
这种方法能够有效地解决光伏电池板的输出功率经常变化的问题，具有自适应性强、稳定性好的优点。
3. 基于无线传感器网络的最大功率追踪算法基于无线传感器网络的最大功率追踪算法是利用物联网技术来实现光伏电池板最大功率追踪的方法。

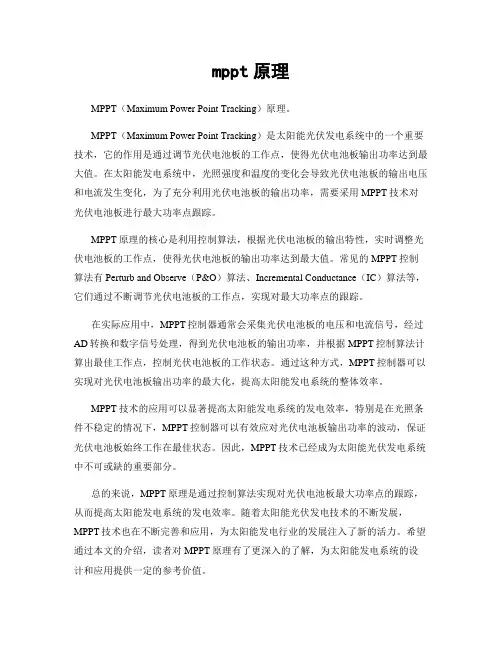

mppt原理
mppt原理MPPT（Maximum Power Point Tracking）原理。
MPPT（Maximum Power Point Tracking）是太阳能光伏发电系统中的一个重要技术，它的作用是通过调节光伏电池板的工作点，使得光伏电池板输出功率达到最大值。
在太阳能发电系统中，光照强度和温度的变化会导致光伏电池板的输出电压和电流发生变化，为了充分利用光伏电池板的输出功率，需要采用MPPT技术对光伏电池板进行最大功率点跟踪。
MPPT原理的核心是利用控制算法，根据光伏电池板的输出特性，实时调整光伏电池板的工作点，使得光伏电池板的输出功率达到最大值。
常见的MPPT控制算法有Perturb and Observe（P&O）算法、Incremental Conductance（IC）算法等，它们通过不断调节光伏电池板的工作点，实现对最大功率点的跟踪。
在实际应用中，MPPT控制器通常会采集光伏电池板的电压和电流信号，经过AD转换和数字信号处理，得到光伏电池板的输出功率，并根据MPPT控制算法计算出最佳工作点，控制光伏电池板的工作状态。
通过这种方式，MPPT控制器可以实现对光伏电池板输出功率的最大化，提高太阳能发电系统的整体效率。
MPPT技术的应用可以显著提高太阳能发电系统的发电效率，特别是在光照条件不稳定的情况下，MPPT控制器可以有效应对光伏电池板输出功率的波动，保证光伏电池板始终工作在最佳状态。
因此，MPPT技术已经成为太阳能光伏发电系统中不可或缺的重要部分。
总的来说，MPPT原理是通过控制算法实现对光伏电池板最大功率点的跟踪，从而提高太阳能发电系统的发电效率。
随着太阳能光伏发电技术的不断发展，MPPT技术也在不断完善和应用，为太阳能发电行业的发展注入了新的活力。
希望通过本文的介绍，读者对MPPT原理有了更深入的了解，为太阳能发电系统的设计和应用提供一定的参考价值。
太阳能光伏发电最大功率点跟踪技术
二、MPPT技术的基本原理和性能检测方法
I(mA)
曲线1 曲线2
负载1
A1
A2 B1
负载2 B2
O
U(mV)
➢最大功率点A1→最大功率点B1 (条件：将系统负载特性由负载1改为负载2)
➢最大功率点B1→最大功率点A1
(条件：将系PPT技术的基本原理和性能检测方法
由上述公式推导，可得系统运行点与最大功率点的判据如下：
① G+dG>0，则UPV<UMPP，需要适当增大参考电压来达到最大
功率点；
② G+dG<0，则UPV>UMPP， 300
250
需要适当减小参考电压来达 200
输出功率（W）
到最大功率点；
150
100
③ G+dG=0，则UPV=UMPP， 50
0
由此可得
IPV dIPV G dG 0 UPV dUPV
式中，G为输出特性曲线的电导；dG为电导G的增量。由
于增量dUPV和dIPV可以分别用ΔUPV和ΔIPV来近似代替，可得：
dUPV t2 UPV t2 UPV t2 UPV t1 dIPV t2 IPV t2 IPV t2 IPV t1
dPPV 0 dU PV
最大功率点
dPPV 0 dU PV
dPPV 0 dU PV
此时系统正工作在最大功率 点处；
0 0 10 20 30 40 50 60 70 80 90 输出电压（V）
常用的最大功率点跟踪算法
光伏电池仿真模型设计
仿真结果
由此可见，光伏发电系统中的MPPT控制策略，就是先根 据实时检测光伏电池的输出功率，再经过一定的控制算法预测 当前工况下光伏电池可能的最大功率输出点，最后通过改变当 前的阻抗或电压、电流等电量等方式来满足最大功率输出的要 求。
光伏发电控制电路原理
光伏发电控制电路原理
光伏发电控制电路的原理主要包括以下几个方面：
1. 最大功率点跟踪：控制电路通过实时监测太阳能板的工作状态，自动调节负载的工作点，使得太阳能板始终运行在最大功率点附近。
这样可以最大化太阳能板的输出效率，提高整体发电量。
2. 防止逆向电流：当太阳能板输出电压较低时，控制电路需要防止逆向电流的产生，防止对太阳能板造成损坏。
3. 防止过充和过放：当电池电压过高或过低时，控制电路需要停止充电或放电，以保护电池不受损坏。
同时，当电池温度过高时，也需要停止充电或放电，以防止电池热失控。
4. 智能充电：控制电路会根据电池的电量状态，自动选择合适的充电模式，如涓流充电、恒流充电和恒压充电等，以保护电池的寿命和性能。
5. 故障保护：当发生故障时，如短路、过载等，控制电路会自动切断负载，保护电路安全。
6. 监控和报警：控制电路还会实时监测光伏发电系统的运行状态，一旦发现异常情况，如电池电量过低、太阳能板输出异常等，就会发出报警信号，提醒工作人员及时处理。
总的来说，光伏发电控制电路的原理就是通过一系列的自动控制和保护措施，确保光伏发电系统的安全、稳定、高效运行。
光伏发电最大功率点追踪算法
光伏发电最大功率点追踪算法光伏发电是一种利用太阳能将光能转化为电能的技术。
在光伏发电系统中，为了提高系统的能量转换效率，需要对光伏电池阵列进行最大功率点追踪（Maximum Power Point Tracking，简称MPPT）。
光伏发电最大功率点追踪算法可以帮助我们找到电池阵列工作时能够输出最大功率的电压和电流组合。
在本文中，我们将深入探讨光伏发电最大功率点追踪算法的原理、常见的算法类型以及算法的应用。
通过了解这些内容，我们可以更好地理解光伏发电系统的优化以及如何选择合适的MPPT算法。
首先，让我们来了解光伏发电最大功率点追踪算法的原理。
光伏电池的输出特性曲线显示了在不同电压和电流下的功率输出情况。
该曲线通常呈现出一个“倒U”型，即存在一个最大功率点。
光伏发电最大功率点追踪算法的目标就是寻找到这个最大功率点，并调整系统工作点使得光伏电池能够输出最大功率。
常见的光伏发电最大功率点追踪算法可以分为模拟算法和数字算法两种类型。
模拟算法包括传统的开环算法和闭环算法。
开环算法根据光强和温度等环境因素预先设定一个工作点，以此来调整电压和电流。
闭环算法则是根据实时的光强和电压进行反馈调节，以追踪最大功率点。
常见的闭环算法有Perturb and Observe算法和Incremental Conductance算法。
这些算法通过不断调整工作点，使得系统能够在不同光照条件下实现最优的能量转换效率。
除了模拟算法，数字算法也被广泛应用于光伏发电最大功率点追踪。
数字算法通过使用微控制器或数字信号处理器等设备，根据电池阵列当前的电压和电流等参数计算出最大功率点，并调整系统的工作点。
常见的数字算法有P&O算法、IC算法、Hill-Climbing算法等。
这些算法通过快速的运算和调整能够更精确地实现最大功率点追踪。
光伏发电最大功率点追踪算法在实际应用中具有重要意义。
通过采用合适的算法，光伏发电系统可以在不同的光照条件下实现高效的能量转换。
光伏发电最大功率点跟踪算法
光伏发电最大功率点跟踪算法1. 简介光伏发电是一种利用太阳能将光能转化为电能的技术。
在光伏发电系统中，为了获取最大的发电功率，需要实时跟踪太阳能辐射强度的变化，并调整光伏组件的工作状态以保持在最大功率点附近。
本文将介绍光伏发电最大功率点跟踪算法的原理及应用。
2. 最大功率点跟踪算法原理在光伏发电系统中，光伏组件的输出功率与其工作点相关。
而工作点又由组件的电压和电流决定。
因此，通过调整组件的工作状态来使其工作在最大功率点附近，可以实现最大发电效率。
最大功率点跟踪算法是通过对太阳能辐射强度进行实时监测，并根据监测结果调整组件工作状态来实现的。
常用的最大功率点跟踪算法有以下几种：2.1 Perturb and Observe (P&O) 算法P&O算法是一种简单且广泛应用的最大功率点跟踪算法。
其原理是通过不断扰动组件的工作状态，然后观察功率的变化情况来确定最大功率点。
具体步骤如下：1.初始化工作状态，包括电压和电流。
2.测量当前功率。
3.增加或减小电压或电流的值，并测量新的功率。
4.比较新旧功率，如果新功率大于旧功率，则继续增加或减小电压或电流的值；如果新功率小于旧功率，则改变方向并减小步长。
5.重复步骤3和4，直到达到最大功率点。
P&O算法简单易实现，但由于其基于局部搜索方法，容易受到噪声和阴影等因素的干扰。
2.2 Incremental Conductance (INC) 算法INC算法是一种基于微分方法的最大功率点跟踪算法。
其原理是通过根据组件的导纳特性来调整工作状态，以实现最大功率点跟踪。
具体步骤如下：1.初始化工作状态，包括电压和电流。
2.测量当前输出功率和导纳。
3.根据当前导纳与前一时刻导纳的比较结果来调整工作状态：–如果导纳增大，则增加电压或电流的值；–如果导纳减小，则减小电压或电流的值；–如果导纳不变，则保持当前工作状态。
4.重复步骤2和3，直到达到最大功率点。
光伏发电中MPPT控制算法的专利技术分析
光伏发电中MPPT控制算法的专利技术分析光伏发电中，最大功率点跟踪（Maximum Power Point Tracking，简称MPPT）控制算法是一种用来提高太阳能电池组件输出功率的关键技术。
MPPT技术通过检测太阳能电池组件的输出电压和电流，并根据太阳能电池组件的电流-电压特性曲线，找到输出功率最大的工作点，从而使太阳能光伏系统能够以最大效率工作。
在光伏发电领域，MPPT技术的专利技术分析也是一个重要研究领域。
通过对MPPT控制算法的专利技术进行分析，可以了解到该技术的发展趋势，以及不同公司或个人在该领域的技术布局和创新点。
目前，MPPT控制算法的专利技术主要包括以下几个方面：1. 基于模型预测控制的MPPT算法：该算法通过建立太阳能光伏系统数学模型，预测太阳能电池组件的输出电流和电压，并根据预测结果调整功率转换器的工作状态，使其能够以最大效率工作。
这种算法可以准确预测太阳能电池组件的输出功率，从而实现精确的MPPT。
2. 基于变步长搜索的MPPT算法：该算法通过改变功率转换器的工作步长，从而快速搜索到输出功率最大的工作点。
该算法具有快速、高效的特点，并且能够适应太阳能电池组件输出功率的动态变化。
3. 基于模糊控制的MPPT算法：该算法通过建立模糊逻辑模型，根据光照强度和温度等外部环境变量来进行模糊推理，从而实现对MPPT的控制。
这种算法具有较强的自学习和自适应性能，能够适应不同环境条件下的太阳能发电系统。
4. 基于神经网络的MPPT算法：该算法通过建立神经网络模型，利用神经网络的学习和记忆能力来实现对MPPT的控制。
通过训练神经网络模型，可以使其能够根据太阳能电池组件的输出特性进行自适应调整，从而实现最大功率点跟踪。
光伏发电中的MPPT控制算法的专利技术分析主要包括基于模型预测、变步长搜索、模糊控制、神经网络和模糊神经网络等多种方法。
这些算法在提高太阳能光伏系统的效率和稳定性方面起着重要作用，是光伏发电领域的研究热点。
光伏发电最大功率点跟踪原理及分析
光伏发电最大功率点跟踪原理及分析3.2. 1 光伏发电最大功率点跟踪控制原理从光伏电池的特点中可以看出，它的输出电压与输出电流表现为非线性，而且输出功率 伴随光照强度的改变而变化 。
但是，总是有一最佳电压值，使太阳能电池在一定的条件下能 输出最大功率。
由戴维南定理得知，在特定的日照强度及气温情况下，太阳能电池阵列可表 示为电流源和电阻串联而成的等效电路，在负载电阻与等效内阻相等的情况下，此等效电路 出力最大[46] 。
此时，太阳能电池的输出量一定为最大功率。
3.2.2 部分遮蔽光伏系统的输出特性光伏电池在有部分被遮蔽的情况下时，会导致这些部分所受光辐照度降低 。
所以在此种 情况下的光伏电池输出特性曲线会产生较大波动，其输出特性曲线上有若干个极值点[47] 。
在 此背景下，常规最大功率点跟踪控制算法无法准确的跟踪到整条曲线的最大功率点，而是会 处于一种局部最优的情况[48] 。
下图 3-4 为光伏电池的输出特性曲线，其中曲线 A 表示光伏电 池受光均匀， 曲线 B 表示光伏电池部分被遮蔽。
7350 A 6300 A 2502003 150B2100 1 0 00 10 20 30 40 50 60 70 0 10 20 30 40 50 60 70U /V U /V不同条件下光伏电池的输出特性图由上图可知，在光照强度均匀的条件下，曲线 A 波动稳定，并且仅有一个极值点，这样 传统最大功率点跟踪控制算法就会轻松的将此点作为全局极值点， 以此来完成最大功率点跟 踪 。
但是在光照强度不均匀的条件下，曲线 B 进行了不稳定50 B 5 4波动，整段曲线上出现了两个极值点，传统最大功率点跟踪控制算法无法准确地区分出哪一个极值点为全局极值点，对接下来的工作造成一定的不便。
3.2.3 常见光伏发电最大功率点跟踪控制方法（1）恒定电压法恒压跟踪法直接忽略了温度对其的影响。
当光照强度不同时，装置工作的最大功率点电压大小接近，可选固定电压值。
光伏发电中MPPT控制算法的专利技术分析
光伏发电中MPPT控制算法的专利技术分析光伏发电是一种利用太阳光能发电的技术。
光伏发电中的最大功率点追踪（Maximum Power Point Tracking, MPPT）是提高太阳能电池和带式光伏发电系统效率的关键技术之一。
目前，MPPT控制算法已经取得了很多进展，并在行业中得到了广泛应用。
以下是一些关于MPPT技术的专利技术分析，以及这些技术能够提供的潜在优势。
1. 基于视觉检测的移动太阳能板最大功率点追踪算法专利技术该算法通过对太阳能板反射到视觉系统的光线进行处理，实现了自动识别太阳能板位置和运动的目标。
该技术利用图像处理技术来跟踪太阳能板的位置变化，从而使太阳能板保持在最大功率点。
2. 智能感知网络下的太阳能光电MPPT算法专利技术该技术使用智能感知网络系统来检测太阳光强度和电池片电压，进而预测太阳能光强度变化趋势和电池片工作状态。
该技术通过改变电池片的电流和电压来实现最大功率点追踪，从而提高太阳能电池效率。
3. 基于鲁棒控制的可逆变器MPPT算法专利技术该技术使用鲁棒控制算法来控制可逆变器，改变太阳能电池的输出电压和电流，从而自动实现最大功率点追踪。
该技术具有极高的稳定性和精度，适用于对太阳能电池输出要求较高的场合。
该技术采用基于微处理器的数字信号处理技术，通过对光伏电池的电压和电流进行采样和处理，实现最大功率点追踪。
此外，该技术还可以选择最佳的光伏电池模型，以确保光伏电池的输出能够达到最大功率点。
MPPT控制算法的潜在优势通过采用MPPT控制算法，可以实现光伏发电系统的最大功率点追踪，从而提高太阳能电池效率，增加光伏发电系统的发电量和收益。
此外，MPPT控制算法还可以自动调节光伏发电系统的电流和电压，从而确保光伏电池在不同光照条件下都能输出最大功率点，减少因天气变化引起的系统失效，提高系统的稳定性和可靠性。
总结MPPT控制算法是光伏发电系统的核心技术之一，目前已经有很多成熟的MPPT控制算法技术。
mmpt的电压
mmpt的电压全文共四篇示例，供读者参考第一篇示例：MMPT是Maximum Power Point Tracking的缩写，即最大功率点跟踪技术。
在太阳能发电系统中，MMPT技术被广泛应用于太阳能逆变器中，用于确保太阳能电池板输出电压和电流的最佳匹配，从而最大化发电效率并提高系统的性能。
在太阳能发电系统中，太阳能电池板会受到光照和温度等因素的影响，导致其输出的电压和电流会随之发生变化。
如果不采用MMPT 技术，系统可能无法实现最佳匹配，导致发电效率低下，浪费太阳能资源。
而采用MMPT技术后，逆变器能够监测太阳能电池板的电压和电流情况，并自动调整工作状态，使得系统能够保持在最佳工作点，从而最大化发电效率。
在太阳能发电系统中，MMPT技术的关键就是实时追踪太阳能电池板的最大功率点，即在当前温度和光照条件下，可以输出最大功率的电压和电流值。
通过控制逆变器的工作状态，使得系统能够始终工作在最佳工作点，从而最大限度地将太阳能转化为电能输出。
MMPT技术的应用不仅可以提高太阳能发电系统的发电效率，还可以延长逆变器和电池板的使用寿命。
在实际应用中，采用MMPT技术的太阳能发电系统可以实现30%以上的发电效率提升，有效降低能源成本，提高系统整体性能。
MMPT技术在太阳能发电系统中扮演着至关重要的角色，通过实时追踪太阳能电池板的最大功率点，最大化发电效率，提高系统性能，降低能源成本，实现可持续发展。
随着技术的不断进步，相信MMPT 技术在太阳能发电领域的应用会越来越广泛，为推动清洁能源发展做出更大贡献。
第二篇示例：MMPT（Maximum Power Point Tracking）是一种用于太阳能电池板系统的技术，它能够最大化电池板的输出功率。
在太阳能系统中，太阳能电池板是将太阳能转化为电能的主要设备。
由于太阳能电池板的输出电压与光照条件和温度有关，其输出功率也会受到影响。
通过引入MMPT技术，可以在不同光照条件下，使太阳能电池板的输出功率达到最大值。
光伏发电系统最大功率点跟踪控制
!"# 太 阳 能 电 池 的 输 出 特 性 太阳能电池的电压)电流 （% &)’&* 特 性 在 忽 略 太 阳
能电池内部小的串联和并联电阻以后可以表示为： （#） ’ & ( ) +, ) ) * - % )#* 式中， ) +, 是 太 阳 能 电 池 的 短 路 电 流 ， )" 为 二 极 管 反向饱和电流， 为 电 子 电 荷 ， 为 波 耳 兹 曼常数， + . , 是绝对温度。 图 ! 是 太 阳 能 电 池 的 % &)’& 特 性 随 日 射 强 度 和 温 度 变 化 的 关 系 。由 图 可 见 ， 并存在 % &) ’& 特 性 是 非 线 性 的 ， 最大功率点，而且最大功率点也随日射强度和太阳能 电 池 温 度 的 变 化 而 变 动 。因 此 ， 为获得太阳能电池最大
#! " % ( ) & ) * & " " " #& " +&把上式状态 & # 是 5 6 两 端 电 压 & +- ，
)#,-& "
（!） （.）
*
* & , ++ $
图 . 给 出 了 日 照 #/0 1 2!、 温 度 !34 时 的 功 率 特 性 ， 以 及 电 压 & " 与 功 率 对 电 压 的 微 分 # !" % # & " 的 关 太 阳 能 电 池 在 # !" % 系 。 从 # !" % # & " 和 & " 的 关 系 可 见 ， 而且通过图 ! 电压)电流特性 # & "% " 点 发 生 最 大 功 率 ， 曲线形状的一致性可知此结论在日射强度或温度变 动 时 仍 成 立 。因 此 ， 将 # !" % # & "% " 作 为 控 制 目 标 ， 可以 实现任何日射强度和任何温度时的最大功率点跟踪 控制。这样， 就把最大功率点跟踪控制转化为使太阳 能 电 池 的 # !" % # & " 保 持 为 " 的 定 值 控 制 问 题 。
太阳能光伏发电系统最大功率点跟踪技术研究
太阳能光伏发电系统最大功率点跟踪技术研究一、本文概述随着全球能源危机和环境污染问题的日益严重，可再生能源的开发和利用已成为全球关注的焦点。
太阳能光伏发电作为一种清洁、可持续的能源利用方式，受到了广泛的关注。
然而，太阳能光伏电池的输出功率受到光照强度、温度等多种因素的影响，存在非线性、时变性和不确定性等特点，使得其最大功率点的跟踪成为一个具有挑战性的技术问题。
因此，研究太阳能光伏发电系统最大功率点跟踪技术，对于提高光伏系统的发电效率、降低运行成本、推动太阳能光伏发电技术的发展具有重要意义。
本文旨在深入研究和探讨太阳能光伏发电系统最大功率点跟踪技术的相关理论和应用。
我们将对太阳能光伏发电系统的基本原理和特性进行详细介绍，为后续的研究提供理论基础。
然后，我们将重点分析最大功率点跟踪技术的基本原理和常用方法，包括恒定电压法、扰动观察法、增量电导法等，并比较它们的优缺点和适用范围。
接着，我们将探讨一些新兴的最大功率点跟踪技术，如基于模糊控制、神经网络、遗传算法等智能优化算法的方法，并分析它们在提高跟踪精度和响应速度方面的优势。
本文还将对最大功率点跟踪技术的实际应用进行研究。
我们将介绍一些典型的太阳能光伏发电系统最大功率点跟踪技术的实现方案和案例分析，包括硬件电路设计、软件编程、实验测试等方面，以期为读者提供全面的技术参考和实践指导。
我们将对太阳能光伏发电系统最大功率点跟踪技术的发展趋势和前景进行展望，分析未来研究方向和挑战，为推动太阳能光伏发电技术的发展提供有益的参考。
二、太阳能光伏电池工作原理及特性太阳能光伏电池，也称为太阳能电池板，是一种将太阳光直接转换为电能的装置。
其工作原理基于光伏效应，即当太阳光照射在光伏电池上时，光子会与电池内部的半导体材料相互作用，导致电子从原子中释放并被收集，从而产生电流。
这个过程不需要任何机械运动或其他形式的中间能量转换，因此太阳能光伏电池是一种高效、无污染的能源转换方式。
太阳能光伏发电系统中最大功率点跟踪算法的研究
太阳能光伏发电系统中最大功率点跟踪算法的研究随着全球能源危机的严重程度不断加剧，可再生能源已经成为我们不可避免的选择，其中太阳能光伏发电作为一种清洁环保的能源已经得到了广泛的应用和推广。
当然，在太阳能光伏发电系统中，如何实现最大功率追踪并提高能量转换效率，一直是研究人员所关注的核心问题。
因此，本文将对太阳能光伏发电系统中最大功率点追踪算法的研究进行探讨。
首先，在太阳能光伏发电系统中，所谓的最大功率点指的是太阳能电池组的电流和电压的乘积的最大值，也即是输出电能的最大值。
由于输出电压和电流是随着外部环境因素而不断变化的，因此追踪太阳能光伏系统中的最大功率点是非常有必要的。
为此，太阳能光伏系统需要有追踪器来调整电池工作点，以保证发电效率的最大化。
太阳能光伏发电系统中最常见的追踪算法是基于模型的方法。
这种方法的核心思想是建立太阳能电池的日光模型，然后根据模型计算出最大功率点。
目前，最为常用的是单电池模型和等效电路模型。
单电池模型指的是将一组太阳能电池视为一个整体来考虑，而等效电路模型则是将太阳能电池转化为一个等效电路，以此来进行计算。
这两种模型都可以较好地描述太阳能电池的性能，但是在不同环境下的使用效果有所差异，需要具体情况具体分析。
除了基于模型的方法外，还有一些其它的最大功率点追踪算法。
其中，比较典型的是基于传感器的方法，通过安装光强、温度等传感器，来检测外部环境的变化，并根据变化来不断调整电池工作点。
这种方法虽然实现简单，但是其实时性不高，不能准确反映太阳能电池本身的性能变化。
在实际应用中，太阳能光伏发电系统中最大功率点追踪算法的选择需要综合考虑多种因素，包括电池自身的特性、外部环境的变化、硬件的成本等。
同时，不同的最大功率点追踪算法的实现也需要具体的硬件和软件设置，例如基于模型算法需要对系统进行建模，并进行计算机仿真；而基于传感器的方法则需要安装相应的传感器，对系统进行数据采集和处理等。
因此，在具体应用中，需要根据情况设计出最合适的最大功率点追踪算法，并对系统进行优化和改进。
太阳能光伏发电系统中的最大功率点跟踪技术应用
太阳能光伏发电系统中的最大功率点跟踪技术应用太阳能光伏发电是一种绿色、可再生的能源，得到了广泛的应用和发展。
在太阳能光伏发电系统中，最大功率点跟踪（Maximum Power Point Tracking, MPPT）技术的应用对于提高系统的能量转换效率至关重要。
本文将介绍太阳能光伏发电系统中最大功率点跟踪技术的概念、原理及其在实际应用中的作用和意义。
最大功率点（Maximum Power Point，MPP）是指太阳能光伏电池输出功率达到最大值时的工作点。
由于太阳能光伏电池的工作特性曲线是非线性的，光照条件和环境温度的变化会导致太阳能电池输出功率不断变化，因此需要一种能追踪到最大功率点的技术来优化能量转换效率。
最大功率点跟踪技术的应用旨在通过控制太阳能光伏发电系统的输入电压和电流，使得系统输出功率保持在最大值。
最大功率点跟踪技术的核心是MPPT控制器，它通过不断调节光伏阵列的工作电压和电流，使得系统能够在不同的光照条件下工作在最大功率点。
MPPT控制器通常采用电流或电压模式控制策略，通过对光伏电压和电流进行监测和调节来实现最大功率点跟踪。
在太阳能光伏发电系统中，最大功率点跟踪技术的应用有以下几个方面的作用：首先，最大功率点跟踪技术能够提高系统的能量转换效率。
在没有最大功率点跟踪技术的情况下，太阳能光伏电池工作在固定电压和电流条件下，当光照条件发生变化时，电池的输出功率无法实现最大值。
而通过最大功率点跟踪技术，MPPT控制器可以根据当前的光照条件实时调整电压和电流，使得系统能够在最大功率点工作，从而提高能量转换效率。
其次，最大功率点跟踪技术能够提高太阳能光伏发电系统的稳定性和可靠性。
光照和温度的变化会影响太阳能光伏电池的输出性能，没有最大功率点跟踪技术的情况下，系统的输出功率会受到较大的波动，导致系统性能的不稳定。
而通过最大功率点跟踪技术，可以有效地抵消这些外界因素的影响，使得系统的输出功率在最大功率点附近波动较小，提高系统的稳定性和可靠性。
光伏发电控制技术及最大功率点跟踪技术
光伏发电控制技术及最大功率点跟踪技术一、光伏发电控制技术概述光伏发电是指利用太阳能将光能转化为电能的过程。
在光伏发电系统中，控制技术是非常重要的一环。
通过对系统进行控制，可以实现对光伏组件、逆变器和电池等设备的运行状态进行监测和调节，从而保证系统的稳定运行和高效发电。
二、光伏发电控制技术分类1. 充放电控制技术：主要包括对储能设备的充放电控制，以及对逆变器输出功率的调节。
2. 逆变器控制技术：逆变器是将直流转换为交流的关键设备。
通过逆变器控制技术，可以实现对逆变器输出波形、频率和幅值等参数进行精确调节。
3. MPPT跟踪技术：MPPT（Maximum Power Point Tracking）跟踪技术是指在不同日照条件下寻找并锁定太阳能板最大功率点的过程。
通过MPPT跟踪技术，可以提高光伏发电系统的效率。
三、最大功率点跟踪技术原理1. 光伏组件特性曲线在光伏组件的I-V特性曲线中，最大功率点（MPP）是指输出功率最大的状态。
当太阳辐射强度和温度变化时，MPP会发生变化。
2. MPPT跟踪算法常见的MPPT跟踪算法有Perturb and Observe（P&O）算法、Incremental Conductance（INC）算法和Hill Climbing（HC）算法等。
其中，P&O算法是最为常用的一种。
P&O算法通过不断改变电压或电流来寻找MPP。
具体实现过程为：对于当前状态下的电压和电流，如果输出功率比上一时刻增加，则继续增加电压或电流；如果输出功率比上一时刻减少，则反向改变电压或电流方向。
3. MPPT控制器MPPT控制器是实现MPPT跟踪技术的关键设备。
它通过采集光伏组件的I-V特性曲线数据，并根据MPPT跟踪算法计算出当前MPP所对应的电压或电流值，并将其传递给逆变器控制器进行调节。
四、光伏发电控制系统设计1. 控制系统框图光伏发电控制系统由光伏组件、MPPT控制器、逆变器控制器和电池组成。
太阳能光伏发电最大功率点跟踪技术(教学课件PPT)
主要内容
MPPT技术的发展
了解
MPPT技术的基本原理和性能检测方法 掌握
各种MPPT控制方法的分类 了解
基于采样数据的直接MPPT控制法 掌握
MPPT在光伏并网控制系统中的应用 掌握
一、MPPT技术的发展
§1. MPPT技术的发展轨迹
➢ 最早出现的光伏功率输出控制方法是恒压（CVT）控制，即
当光照强度或温度发生变化时，始终控制光伏电池输出电压
一、MPPT技术的发展
（3）实验验证困难 MPPT很难进行实验验证，主要原因有二：一是难以保证
实验条件的均一性；二是很难确定实际的最大功率点。目前的 实验方法主要有以下几种：
① 短时实测。直接用阳光照射下的光伏电池作为电源，在 较短的时间段内进行实验。优点：能体现光伏电池的真实特性 ；缺点：难以保证实验条件的均一性，无从知道实际的最大功 率点，不便于设定各种实验条件以适应不同的测试需求，灵活 性差。
二、MPPT技术的基本原理和性能检测方法
I(mA)
曲线1 曲线2
负载1
A1
A2 B1
负载2 B2
O
U(mV)
➢ 最大功率点A1→最大功率点B1 (条件：将系统负载特性由负载1改为负载2)
➢ 最大功率点B1→最大功率点A1
(条件：将系统负载特性由负载2改回至负载1)
二、MPPT技术的基本原理和性能检测方法
一、MPPT技术的发展
（3）寄生电容法 寄生电容法是在电导增量法的基础上，根据光伏电池单元
存在的结电容所提出的算法。该方法在电导增量法的基础上， 引入结电容变量，根据开关纹波干扰阵列，测量光伏电池输出 功率和输出电压的平均谐波波动，计算得出等值寄生导纳，再 进行自寻优，从而实现最大功率点跟踪。
光伏最大功率追踪通俗的理解
光伏最大功率追踪通俗的理解《光伏最大功率追踪》：用通俗的方式解释太阳能光伏发电技术已成为可再生能源的热门之一。
它通过将光转化为电的方式，为我们提供了清洁、可持续的能源。
然而，为了确保光伏系统能够高效地发电，需要采用光伏最大功率追踪技术。
光伏最大功率追踪技术，简单来说就是通过一系列的算法和装置，确保光伏系统始终能够以最大效率发电。
为了理解这个概念，我们可以将它比作是一位能源经理，不断监测太阳能电池板的输出功率，并根据实时数据做出调整，使得系统的发电效率最大化。
要了解光伏最大功率追踪，首先需要了解光伏电池的工作原理。
当太阳光照射到光伏电池表面时，光子将激发电池中的电子，产生电流。
然而，并不是所有的光子都能够成功地激发电子，一部分光子会被反射、透过或散失，从而减少了电池的发电效率。
因此，光伏最大功率追踪就是要通过不断调整电池的工作点，确保系统能够利用最多的太阳能，同时减少能量损耗。
光伏最大功率追踪技术通常采用的方法是利用电流与电压之间的关系，来确定电池的工作点。
在一个典型的光伏系统中，电池的电流和电压会有一个最佳匹配点，也就是能够产生最大功率的点。
通过监测电流和电压，并通过比较和计算，系统可以找到最佳的工作点，从而实现光伏最大功率追踪。
为了实现光伏最大功率追踪，光伏系统通常会使用专门的追踪器或控制器来监测并调整电池的工作点。
这些设备利用先进的算法和传感器，不断调整电池的电压和电流，以确保系统能够始终在最佳的工作点上运行。
总之，光伏最大功率追踪技术是光伏系统中的重要组成部分，它能够确保系统始终以最高效率发电。
通过不断监测和调整电池的工作点，光伏最大功率追踪技术帮助我们最大限度地利用太阳能，并有效减少能量损失。
这项技术的应用将进一步推动太阳能光伏发电的发展，为人类创造更加清洁、可持续的能源未来。
最大功率点跟踪控制的方法
最大功率点跟踪控制的方法随着可再生能源技术的不断发展，太阳能光伏发电已经成为了一种越来越受欢迎的清洁能源。
然而，由于太阳能光伏发电系统的特殊性质，如天气、环境和负载变化等因素的影响，其电能输出存在着波动和不稳定的问题。
因此，如何提高太阳能光伏发电系统的效率和稳定性是目前研究的热点之一。
最大功率点跟踪控制技术是一种有效的解决方案，本文将介绍最大功率点跟踪控制的方法。
一、最大功率点在太阳能光伏发电系统中，最大功率点是指光照强度和负载电阻条件下，太阳能电池组输出功率最大的点。
当太阳能电池组的输出功率达到最大时，其效率也会达到最高点。
因此，最大功率点是太阳能光伏发电系统中最重要的参数之一。
二、最大功率点跟踪控制最大功率点跟踪控制是一种通过调节太阳能电池组的工作点，使其输出功率达到最大的控制方法。
其主要思想是在太阳能电池组的伏安特性曲线上，实时监测电池组的电压和电流，并根据当前的光照强度和负载电阻条件，自动调整电池组的工作点，使其输出功率达到最大。
最大功率点跟踪控制可以提高太阳能光伏发电系统的转换效率和稳定性，同时减少系统的损耗和能源浪费。
它可以适应不同的光照强度和负载变化，保证系统的输出功率始终处于最大状态，从而最大限度地利用太阳能资源。
三、最大功率点跟踪控制的方法最大功率点跟踪控制的方法主要包括传统的模拟控制方法和现代的数字控制方法。
传统的模拟控制方法主要采用模拟电路和电子元件进行控制，其优点是控制精度高、响应速度快，但缺点是设计和制造成本较高，容易受到环境和温度的影响。
现代的数字控制方法主要采用微处理器和数字信号处理器进行控制，其优点是控制精度高、可靠性强、成本低廉，且可以实现自适应控制和远程监控等功能。
数字控制方法可以通过软件调节参数，适应不同的工作条件和应用场景，具有更大的灵活性和可扩展性。
四、最大功率点跟踪控制的应用最大功率点跟踪控制技术广泛应用于太阳能光伏发电系统中，特别是在大型光伏电站和分布式光伏发电系统中更为常见。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
附近，这一跟踪过程就称为最大功率点跟踪。
二、MPPT技术的基本原理和性能检测方法
I(mA) 曲线1 曲线2 A2 B1 B2 负载2 负载1 A1
O
U(mV)
最大功率点A1→最大功率点B1 (条件：将系统负载特性由负载1改为负载2) 最大功率点B1→最大功率点A1 (条件：将系统负载特性由负载2改回至负载1)
由此可得
I PV dI PV G dG 0 U PV dU PV
式中，G为输出特性曲线的电导； dG为电导 G的增量。由
于增量dUPV和dIPV可以分别用ΔUPV和ΔIPV来近似代替，可得：
dU PV t2 U PV t2 U PV t2 U PV t1 dI PV t2 I PV t2 I PV t2 I PV t1
光伏电池等效电路图
电流的流向可得光伏电池的输出特性方程：
光伏电池的输出电流与输出电压关系图
光伏电池的输出功率与输出电压关系图
由上图可以知道，在一定的温度和日照强度下，光伏电 池的输出电压和输出电流之间具有非线性的关系，并且 具有唯一的最大功率点MPP(Maximum Power Point)。在 光伏系统中，通常要求光伏电池的输出功率保持在最大， 即光伏电池工作在最大功率点，从而提高光伏电池的转 换效率，达到充分利用太阳能的目的。
由上述公式推导，可得系统运行点与最大功率点的判据如下：
① G+dG>0，则UPV<UMPP，需要适当增大参考电压来达到最大
功率点； ② G+dG<0，则UPV>UMPP，
输出功率（W）
300 250 200 150 100 50 0 0 10 20 30 40 50 60 输出电压（V） 70 80 90 最大功率点
课题内容：利用四个光伏电源模型，两两串 联再并联，组成一个光伏阵列，给定温度及 四个电源的光照强度（800,900,1000,1100）， 实现光伏阵列的最大功率跟踪。
最大功率点处的光伏电池输出功率PPV与输出电压UPV满足 条件
dPPV d U PV I PV dI PV I PV U PV 0 dU PV dU PV dU PV
二、MPPT技术的基本原理和性能检测方法
由此可见，光伏发电系统中的 MPPT控制策
略，就是先根据实时检测光伏电池的输出功率，
再经过一定的控制算法预测当前工况下光伏电 池可能的最大功率输出点，最后通过改变当前 的阻抗或电压、电流等电量等方式来满足最大 功率输出的要求。 这样，不论是因外部光照强度变化，还是因
3
一、MPPT技术的基本原理和性能检测方法
§1. MPPT基本原理
从理论上讲，只要将光伏电池与负载完全匹配、直接耦合 （如负载为被充电的蓄电池），负载的伏安特性曲线与最大功
率点轨迹曲线即可重合或渐进重合，使光伏电池处于高效输出
状态。但在日常应用中，很难满足负载与光伏电池的直接耦合 条件。因此，要提高光伏发电系统的整体效率，一个重要的途 径就是实时变更系统负载特性，即调整光伏电池的工作点，使 之能在不同的日照和温度下始终让光伏电池工作在最大功率点
太阳能光伏发电最大功率点跟踪技术
光伏阵列输出特性具有非线性特征，其输出受光照强度、环
境温度和负载情况影响。在一定的光照强度和环境温度下， 光伏电池可以工作在不同的输出电压，但是只有在某一输出 电压值时，光伏电池的输出功率才能达到最大值 ，这时光伏 电池的工作点就达到了输出功率电压曲线的最高点，称之为 最大功率点(maximum power point，MPPT)。
功率P
1000W/m2 800W/m2 600W/m2 400W/m2
功率P
Байду номын сангаас
25℃ 35℃ 45℃ 55℃
O
电压U
O
电压U
光伏电池输出特性随光照的变化曲线 光伏电池输出特性随温度的变化曲线
光照强度和温度下降都会导致光伏电池的最大功率点下移
因此，在光伏发电系统中，要提高系统的整体效率，一个重要
的途径就是实时调整光伏电池的工作点，使之始终工作在最 大功率点附近，这一过程就称之为最大功率点跟踪 (maximum power point tracking, MPPT)。
需要适当减小参考电压来达 到最大功率点；
dPPV 0 dU PV
dPPV 0 dU PV
dPPV 0 dU PV
③ G+dG=0，则UPV=UMPP，
此时系统正工作在最大功率 点处；
常用的最大功率点跟踪算法
光伏电池仿真模型设计
仿真结果
