载波同步提取试验概要
同步载波实验报告
一、实验目的1. 理解同步载波在通信系统中的作用和重要性。
2. 掌握同步载波同步原理和实现方法。
3. 通过实验验证同步载波同步方法的有效性和可行性。
二、实验原理1. 同步载波的定义：同步载波是指接收端与发射端的载波相位保持一致，从而实现信号的正确接收和解调。
2. 同步载波同步原理：同步载波同步是通过调整接收端载波与发射端载波的相位差，使两者保持一致，从而实现信号的正确接收。
3. 同步载波同步方法：主要有插入导频法、相位锁定环法、频率锁定环法等。
三、实验设备与仪器1. 发射端：正弦波发生器、调制器、放大器、天线；2. 接收端：低通滤波器、解调器、示波器、频谱分析仪；3. 实验平台：通信实验箱、计算机。
四、实验步骤1. 设置发射端参数：正弦波发生器输出载波信号，频率为10MHz，幅度为1V。
2. 设置接收端参数：低通滤波器截止频率为10MHz，解调器为相干解调器。
3. 插入导频法同步载波实验：（1）将正弦波发生器输出信号作为导频信号，通过放大器放大后，与发射端载波信号叠加，形成导频信号。
（2）将导频信号传输到接收端，经过低通滤波器、解调器后，得到同步载波信号。
（3）使用示波器观察接收端同步载波信号的波形，并与发射端载波信号进行比较，验证同步效果。
4. 相位锁定环法同步载波实验：（1）将发射端载波信号作为相位参考信号，通过解调器解调后，得到相位信号。
（2）将相位信号与接收端载波信号进行比较，通过相位锁定环调整接收端载波相位，使其与发射端载波相位保持一致。
（3）使用示波器观察接收端同步载波信号的波形，并与发射端载波信号进行比较，验证同步效果。
5. 频率锁定环法同步载波实验：（1）将发射端载波信号作为频率参考信号，通过解调器解调后，得到频率信号。
（2）将频率信号与接收端载波信号进行比较，通过频率锁定环调整接收端载波频率，使其与发射端载波频率保持一致。
（3）使用示波器观察接收端同步载波信号的波形，并与发射端载波信号进行比较，验证同步效果。
实验四 利用锁相环实现载波同步
实验四 利用锁相环实现载波同步一、实验目的：利用matlab 验证锁相环实现载波同步的原理和方法。
二、实验要求：设输入已调信号为FM 信号，该调频信号由100HZ 的信息正选拔调制1khz的载频而成。
试用锁相环从已调信号中提取载波信号，实现载波同步。
三、实验原理：FM 调制原理：FM 是由基带信号来调制载波信号的角频率，使其随基带信号线性变化；锁相环提取载波原理：入信号 VCO 输出)(t U o四、实验源码clear all;close all;f=1000;fs=100000;N=5000;Ts=1/fs;t=(0:Ts:(N*Ts)-Ts);f1=100;msg=sin(2*pi*f1*t);kf=.0628;Signal=exp(j*(2*pi*f*t+2*pi*kf*cumsum(msg)));Signal1=exp(j*(2*pi*f*t));phi_hat(1)=30;e(1)=0;phd_output(1)=0;vco(1)=0;kp=0.15;ki=0.1;for n=2:length(Signal)vco(n)=conj(exp(j*(2*pi*n*f/fs+phi_hat(n-1))));phd_output(n)=imag(Signal(n)*vco(n));e(n)=e(n-1)+(kp+ki)*phd_output(n)-ki*phd_output(n-1);phi_hat(n)=phi_hat(n-1)+e(n);end;startplot=1;鉴相器 PD 环路滤波器 LF 压控振荡器VCOendplot=1000;figure(1);subplot(3,2,1);plot(t(startplot:endplot),msg(startplot:endplot));title('消息信号（频率100Hz）');ylabel('幅度');grid;figure(1);subplot(3,2,2);plot(t(startplot:endplot),real(Signal(startplot:endplot)));title('FM已调信号（用100Hz的消息信号调制1KHz的载波）'); ylabel('幅度');grid;figure(1);subplot(3,2,3);plot(t(startplot:endplot),e(startplot:endplot));title('环路滤波器的输出');ylabel('幅度');grid;subplot(3,2,4);plot(t(startplot:endplot),real(vco(startplot:endplot)));title('压控振荡器');ylabel('幅度');grid;subplot(3,2,5);plot(t(startplot:endplot),phd_output(startplot:endplot));title('鉴相器的输出');xlabel('时间（seconds）');ylabel('幅度');grid;subplot(3,2,6);plot(t(startplot:endplot),real(Signal(startplot:endplot)));title('载波（频率）');xlabel('时间（seconds）');ylabel('幅度');grid;。
载波同步实验报告
一、实习目的通过对专业基础课与专业理论课的学习后，以及同学们都具备了一些有关模拟电路及数字电路分析、设计、调试能力。
本次实习主要是针对整个通信系统而言的。
1.掌握通信系统的整体概念及组成模块。
2.理解每个模块的原理及实现的功能。
3.根据自己所完成的模块载波同步模块：1. 掌握模拟锁相环的工作原理，以及环路的锁定状态、失锁状态、同步带、捕捉带等基本概念。
2. 掌握用平方环法从2DPSK信号中提取相干载波的原理及模拟锁相环的设计方法。
3. 了解相干载波相位模糊现象产生的原因。
二、实习要求在本实习我主要负责完成载波同步单元，该单元采用平方环从2DPSK信号中提取相干载波。
1. 观察模拟锁相环的锁定状态、失锁状态及捕捉过程。
2. 观察环路的捕捉带和同步带。
3. 用平方环法从2DPSK信号中提取载波同步信号，观察相位模糊现象。
三、实习内容（1）实习题目: 数字通信系统---载波同步（2）原理介绍:通信是通过某种媒体进行的信息传递。
在古代，人们通过驿站、飞鸽传书、烽火报警等方式进行信息传递。
到了今天，随着科学水平的飞速发展，相继出现了无线电，固定电话，移动电话，互联网甚至可视电话等各种通信方式。
通信技术拉近了人与人之间的距离，提高了经济的效率，深刻的改变了人类的生活方式和社会面貌。
:通信系统的一般模型如下在本次实验中, 通过动手焊接部分模块最后通过联试来完成整个通信系统的过程.主要目的是让大家更深刻的理解通信系统的整体概念及基本理论。
1.整个系统试验框图如下：TX-3 ͨÐÅÔÀí½ÌѧʳÑéϳͱ °¼¾ÖʾÒâͼ通信系统中常用平方环或同相正交环（科斯塔斯环）从2DPSK信号中提取相干载波。
载波同步提取方法
载波同步提取方法载波同步提取方法是数字通信中非常重要的一部分，它主要用于接收端对于发送端发出的信号进行恢复。
在数字通信中，载波同步提取方法是非常必要的，因为发送端的信号往往会受到频率偏移、相位噪声等各种干扰，使得接收端很难对信号进行准确的解调和恢复。
因此，载波同步提取方法的研究和应用对于数字通信系统的性能至关重要。
载波同步提取方法主要包括信号检测、频率估计和相位同步三个方面。
首先，信号检测是通过接收端对接收到的信号进行初步处理，识别出信号的存在和基本特征。
接着，频率估计是对信号的频率进行估计和补偿，以纠正由于频率偏移而引起的信号失真。
最后，相位同步是对信号的相位进行调整，以使得接收端的信号与发送端的同步，从而实现准确的解调和信号恢复。
在实际的数字通信系统中，载波同步提取方法有多种实现方式，下面将介绍一些常见的方法：1. 相关估计法：这是一种基于相关函数的频率估计方法。
它通过计算接收信号和本地参考信号的相关函数来估计两者之间的相位差和频率偏移，从而实现相位同步和频率校正。
2. Costas环路：这是一种常用的数字调制解调中采用的相位同步方法。
它通过在接收端引入一个Costas环路来实现相位同步，从而可以在有载波情况下对QAM、PSK等调制信号进行解调。
3. PLL环路：PLL（Phase-Locked Loop）是一种广泛应用于载波同步提取的方法。
它通过不断调整本地振荡器的相位和频率，使得其与接收信号的相位和频率保持同步，从而实现信号的准确解调。
除了上述方法，还有很多其他的载波同步提取方法，如最大似然估计法、瞬时频率估计法、均值估计法等。
这些方法各有特点，可以根据具体的通信系统要求和环境来选择合适的方法。
总的来说，载波同步提取方法是数字通信系统中不可或缺的一部分，它对于系统的性能和可靠性有着重要的影响。
因此，在设计和实现数字通信系统时，需要认真考虑载波同步提取方法的选择和优化，以确保系统能够在各种复杂的通信环境下都能够实现稳定、准确的信号恢复和解调。
实验8 载波同步仿真实验
实验8 载波同步仿真实验8.1 实验目的1. 掌握载波同步几种常见的方法。
2. 掌握科斯塔斯环法实现载波同步的基本原理和过程。
3. 掌握用MATLAB/Simulink对载波同步过程进行建模和分析的方法。
8.2 实验原理载波同步又称载波恢复，即在接收设备中产生一个和接收信号的载波同频同相的本地振荡，供给解调器作相干解调用。
当接收信号中包含离散的载频分量时，在接收端需要从信号中分离出信号载波作为本地载相干载波；这样分离出的本地相干载波必然和接收信号载波频率相同，但是为了使相位也相同，可能需要对分离出的载波相位作适当调整。
若接收信号中没有离散载频分量，则接收端需要用较复杂的方法从信号中提取载波。
科斯塔斯环法利用锁相环提取载频，相比平方环法，它不需要对接收信号作平方运算，同时还能直接输出解调信号，所以本身就同时兼有提取相干载波和相干解调的功能，而且在理论上与平方环法的性能是一样的。
科斯塔斯环法原理及数学表达式详见教材13.2节相关内容。
8.3 实验内容1、基本要求（1）搭建科斯塔斯环法提取2PSK信号相干载波仿真模型（2）分别观察信源模块输出的2PSK信号波形、载波波形和基带信号波形、科斯塔斯环载频输出信号波形、载频输出与2PSK信号相乘结果波形、上下两路滤波器输出信号波形，并记录相关实验数据。
（注意：记录的波形要有整体和细节展示两部分）。
（3）分别调整2PSK信号载波频率、压控振荡器（VCO）静止频率等参数，重复观察并对比（2）中相关波形，记录相关实验数据，体会并总结出现频率偏差时锁相环的锁定功能以及对各输出信号波形的影响。
（注意：记录的波形要有整体和细节展示两部分）。
2、提高部分结合前面实验中抽样判决器的模型，将解调输出信号变为单极性非归零波形，并与信源提供的基带信号进行对比，记录相关实验数据和波形。
3、扩展部分（1）结合实验2，将2PSK信号生成模块换成2ASK、2FSK或2DPSK信号生成模块，重复上述步骤，提取相应信号的相干载波以及进行相干解调，恢复基带信号，并记录相关实验数据。
同步载波提取实验

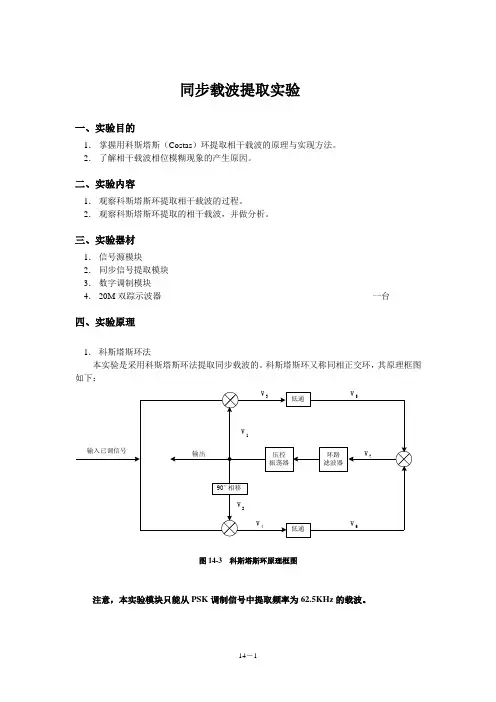

同步载波提取实验一、实验目的1．掌握用科斯塔斯（Costas）环提取相干载波的原理与实现方法。
2．了解相干载波相位模糊现象的产生原因。
二、实验内容1．观察科斯塔斯环提取相干载波的过程。
2．观察科斯塔斯环提取的相干载波，并做分析。
三、实验器材1．信号源模块2．同步信号提取模块3．数字调制模块4．20M双踪示波器一台四、实验原理1．科斯塔斯环法本实验是采用科斯塔斯环法提取同步载波的。
科斯塔斯环又称同相正交环，其原理框图如下：图14-3 科斯塔斯环原理框图注意，本实验模块只能从PSK调制信号中提取频率为62.5KHz的载波。
五、实验步骤1．将信号源模块、同步信号提取模块、数字调制模块小心地固定在主机箱中，确保电源接触良好。
2．插上电源线，打开主机箱右侧的交流开关，再分别按下三个模块中的开关POWER1、POWER2，对应的发光二极管LED001、LED002发光，按一下信号源模块的复位键，三个模块均开始工作。
（注意，此处只是验证通电是否成功，在实验中均是先连线，后打开电源做实验，不要带电连线）3．合理设置并连接信号源模块与数字调制模块，使数字调制模块的信号输出点“PSK调制输出”能输出正确的PSK调制信号（关于数字调制模块请参考2PSK实验）。
4．将数字调制模块信号输出点“调制输出”输出的PSK（或DPSK）调制信号送入同步信号提取模块的信号输入点“S-IN”，按一下同步信号提取模块的复位键，以数字调制模块信号输入点“PSK载波输入”点的波形为内触发源，用示波器双踪同时观察数字调制模块信号输入点“PSK载波输入”与同步信号提取模块的信号输出点“载波输出”的输出波形。
调节标号为“频率调节”的电位器，使“载波输出”点输出清楚的正弦波。
此时“载波输出”点输出的信号就是从输入的PSK调制信号中提取出来的载波，再用示波器观察信号输出点“Sin-OUT”、“Cos-OUT”, “V3”, “V5”, “V7”各点波形。
载波同步提取试验概要
《通信原理》实验报告实验十：载波同步提取试验系别：信息科学与工程学院专业班级：通信1003学生姓名：揭芳学号：同组学生：杨亦奥成绩：指导教师：惠龙飞（实验时间：20 12 年12 月28 日——20 12 年12 月28 日）华中科技大学武昌分校一、实验目的1、 掌握用科斯塔斯（Costas ）环提取相干载波的原理与实现方法。
2、 了解相干载波相位模糊现象的产生原因。
二、实验内容1、 观察科斯塔斯环提取相干载波的过程。
2、 观察科斯塔斯环提取的相干载波，并做分析。
三、实验器材1、 信号源模块 一块2、 ③号模块 一块3、 ⑦号模块 一块4、 60M 双踪示波器 一台四、实验原理（一）基本原理同步是通信系统中一个重要的实际问题。
当采用同步解调或相干检测时，接收端需要提供一个与发射端调制载波同频同相的相干载波。
这个相干载波的获取方法就称为载波提取，或称为载波同步。
提取载波的方法一般分为两类：一类是在发送有用信号的同时，在适当的频率位置上，插入一个（或多个）称为导频的正弦波，接收端就由导频提取出载波，这类方法称为导频插入法；另一类就是不专门发送导频，而在接收端直接从发送信号中提取载波，这类方法称为直接法。
下面就重点介绍直接法的两种方法。
1、 平方变换法和平方环法设调制信号为()m t ，()m t 中无直流分量，则抑制载波的双边带信号为接收端将该信号进行平方变换，即经过一个平方律部件后就得到由式（17-1）看出，虽然前面假设了()m t 中无直流分量，但2()m t 中却有直流分量，而()e t 表示式的第二项中包含有2ωc 频率的分量。
若用一窄带滤波器将2ωc 频率分量滤出，再进行二分频，就获得所需的载波。
根据这种分析所得出的平方变换法提取载波的方框图如图17-1所示。
若调制信号()m t ＝±1，该抑制载波的双边带信号就成为二相移相信号，这时t t t m t e c c ωω2cos 2121]cos )([)(2+== （17-2） 图17-1 平方变换提取载波因而，用图17-1所示的方框图同样可以提取出载波。
实验指导书 第6节 载波、位时钟提取与提纯实验
载波、位时钟提取与提纯实验一、实验目的1.了解用直接法从接收信号中提取同步载波的方法和原理。
2.了解从信码中提取位同步时钟的方法和原理。
3.掌握用平方环电路从2DPSK信号里提取载波的方法和电路工作原理。
4.了解载波和位时钟的提纯方法和电路原理二、实验内容1、观察2DPSK信号经过平方率器件后的波形特点以及滤波后的波形。
2、观察用锁相环提纯后的载波和位同步时钟，与锁相前的波形进行比较。
3、观察码元经过整流以后的波形特点。
三、预习要求：1. 复习教材有关同步原理的内容。
2. 认真预习本实验指导书的工作原理和实验内容。
3. 对于选作实验，自行设计实验方案及测试步骤。
四、实验仪器和设备1、四路稳压电源一台2、双踪示波器一台3、数字调制模块一块4、载波提取与提纯模块一块五、实验原理在相位调制的通信系统中，由于传输的信号中只有载频的相位变化，而没有传输相关的同步信息，如载波同步信号、位时钟同步信号等。
因此，要获得这些同步信号，就必需是从载波中或者从解调出来的信码当中提取出来。
本实验就是完成从相位调制波中提取出载波同步信号以及从信码中提取位同步信号，实验的电路方框图见后面的附图1，电路原理图见附图2。
1. 载波提取和提纯原理从调相波中提取载波的方法有两类，一类是插人导频法，另外一类是直接法。
插人导频法要求发射系统在适当的频率上插人一个载波信号，以便于接收系统提取载波，这样就会浪费一部分的频带资源。
直接法就是直接从调相信号中提取载波信息，这种方法在数字通信系统里是最常用的方法。
本次实验也就是采用直接法进行提取载波的。
设无直流成份的调相信号为e(t)，它可以表示为其中，Am为调相信号的幅度，ωc为载波频率，K=1时表示码元为1，K=0时表示码元为0。
从上面的表达式里可以看出，e(t)里没有含有载波信号。
但是如果将e(t)信号作一个平方的非线性变换，情况就会不一样了，就有由于K=±1，所以上式可以简化为由上式可以看出，经过平方后的调相波里不仅含有了直流成份，而且还含有两倍的载波频率，因此，若将平方后的调相信号去掉直流成份，再经过一个中心频率为2ωc的带通滤波器和一个二分频电路就可以将我们所需要的载波频率提取出来了，这种提取载波的方法叫做平方变换法，其方框图见图1。
同步技术实验
武汉大学教学实验报告电子信息学院 电子信息工程 专业 2018 年 12 月 23 日实验名称 同步技术实验 指导教师 陈泽宗 姓名 董一展 年级 16 学号 2016301200254 成绩一、预习部分1.实验目的2.实验基本原理3.主要仪器设备1.实验目的（1）掌握用科斯塔斯(Costas)环提取相干载波的原理与实现方法。
了解相干载波相位模糊现象的产生原因。
（2）了解不同方法提取位同步信号的原理。
了解位同步系统的性能分析。
观察数字锁相环提取位同步信号的过程。
分析 AMI 和 HDB3 码的位同步信号。
（3）掌握巴克码识别原理;掌握同步保护原理;掌握假同步、漏同步、捕捉态、维持态的概念。
2.实验原理（1）在通信系统中同步一般包括:载波同步:在相干检测中，接收端如何获得与发射端调制载波同频同相的相干载波。
位同步:在接收端如何产生与接收码元同频同相的定时脉冲序列。
群同步或帧同步: 在接收端如何产生与“码字”、“句”起始时刻一致的定时脉冲序列。
网同步:在多用户的条件下，如何使得整个通信网有一个统一的时间基准-----解决通信网的时钟同步问题。
（2）科斯塔斯环法在科斯塔斯环环路中，压控振荡器输出信号直接供给一路相乘器，供给另一路的则是压控振荡器输出经90度移相后的信号。
两路相乘器的输出均包含有调制信号，两者相乘以后可以消除调制信号的影响，经环路滤波器得到仅与压控振荡器输出和理想载波之间相位差有关的控制电压，从而准确地对压控振荡器进行调整，恢复出原始的载波信号。
（3）位同步在接收数字信号时，为了在准确的判决时刻对接收码元进行判决，以及对接收码元能量正确积分，必须得知接收码元的准确起止时刻。
为此，需要获得接收码元起止时刻的信息，从此信息产生一个码元同步脉冲序列，或称定时脉冲序列。
二进制码元传输系统的码元同步可以分为两大类。
第1类称为外同步法，它是一种利用辅助信息同步的方法，需要信号中另外加入包含码元定时信息的导频或数据序列;第2类称为自同步法，它不需要辅助同步信息，直接从信息码元中提取出码元定时信息。
载波同步-直接提取法
01.平方变换法和平方环法
输入已调 信号
平方律部件
e(t)
2fc 窄带滤波器
二分频 载波输出
输入已调 信号
平方律部件
锁相环 鉴相器
环路滤 波器
压控振 荡器
二分频 载波输出
二分频电路提取出的载波存在π相位模糊问题。
02.同相正交环法（科斯塔斯环）
02.同相正交环法（科斯塔斯环）
经低通后的输出分别为 乘法器的输出为：
：
v5
v6
1 mtcos
2
1 mtsin
2
v7
v5
v6
1 4
m2
t sin
cos
上式可以近似地表示为： v7
1
1
8
m
4
m2 t
2 t
sin
2
数字通信中经常使用多相移相信号，这类
信号同样可以利用多次方变换法从已调信号
中提取载波信息。
通信技术专业教学资源库 南京信息职业技术学院
谢谢
主讲： 朱国巍
01.平方变换法和平方环法
2PSK
x(t)cos ωct ni(t)
带通
平方律 部件
×
fc 二分频
e(t) 2fc
2fc
窄带滤波
应用：抑制载波的双 边带信号。模拟调制 中的DSB，数字调制 中的2PSK
低通 x(t)
01.平方变换法和平方环法
设调制信号中无直流分量，则抑制载波的 双边带信号为：
经过一个平方律部件后就得到
平方变换法和平方环法平方律部件2fc窄带滤波器二分频输入已调信号et载波输出平方律部件二分频输入已调信号载波输出鉴相器环路滤波器压控振荡器锁相环二分频电路提取出的载波存在相位模糊问题
载波同步提取试验概要
载波同步提取试验概要载波同步提取试验是一种通过提取信号中的载波频率来实现同步的技术。
在无线通信领域，如果发送端和接收端的频率偏差过大，则无法正常通信。
因此，将接收端的频率与发送端同步非常重要。
本文将讨论载波同步提取试验的概述、目的、实验条件、实验步骤以及实验过程中需要注意的问题。
概述载波同步提取试验旨在通过提取接收端信号中的载波频率来实现和发送端的同步。
在无线通信中，载波频率一般是一个已知的常量，这个常量可以通过接收端的信号进行提取。
目的目前的无线通信技术中，载波同步提取技术已经得到了广泛应用。
然而，在实际使用过程中，如何准确地提取载波频率仍然是一个问题。
本实验旨在通过实验验证载波同步提取技术的可行性，并检验其在信号中正确提取载波频率的能力。
实验条件进行载波同步提取试验时应有以下条件：1.发送端和接收端采用同一类型的信号发生器2.发送端和接收端的载波频率应为已知常量3.发送端和接收端低通滤波器的截止频率应该相同实验步骤1.将信号发生器设置成发送端，并将载波频率设置为已知的常量f1。
将信号通过无线信道发送到接收端。
2.将信号发生器设置成接收端，并将载波频率设置为另一个已知的常量f2，注意要确保f2 ≠ f1。
接收器应是软件定义的，所以接收端如何处理数字信号的具体流程将不在讨论范围内。
3.将接收到的信号输入计算机中，并通过软件提取载波频率。
4.将提取的载波频率和已知的载波频率进行比较，如果它们的差异小于一个特定的阈值，则说明载波同步提取成功。
5.重复步骤1-4，分别使用不同频率的载波信号进行实验。
注意事项1.实验中需要确认发送端和接收端低通滤波器的截止频率相同，否则会导致信号被滤波掉。
2.在实验开始之前应该对实验设置和实验步骤进行仔细的计划和准备。
3.对实验结果的处理和分析应该有足够的专业知识和经验。
本文介绍了载波同步提取试验的概述、目的、实验条件、实验步骤以及实验过程中需要注意的问题。
通过实验检验，可以验证载波同步提取技术的可行性，并且检验其是否能够正确地提取载波频率。
载波同步的设计与实现概要
目录摘要 (1)一、设计要求 (2)二．设计目的 (2)三．设计原理 (2)3.1 二进制移相键控(2PSK)原理 (2)3.2 载波同步原理 (3)3.2.1 直接法（自同步法） (3)3.2.2 插入导频法 (6)四．各模块及总体电路设计 (7)4.1 调制模块的设计 (7)4.2 调制模块的设计 (10)4.3载波同步系统总电路图 (12)五．仿真结果 (12)六．心得体会 (15)参考文献 (16)摘要载波同步又称载波恢复（carrier restoration），即在接收设备中产生一个和接收信号的载波同频同相的本地振荡（local oscillation），供给解调器作相干解调用。
当接收信号中包含离散的载频分量时，在接收端需要从信号中分离出信号载波作为本地相干载波；这样分离出的本地相干载波频率必然与接收信号载波频率相同，但为了使相位也相同，可能需要对分离出的载波相位作适当的调整。
若接收信号中没有离散载波分量，例如在2PSK信号中（“1”和“0”以等概率出现时），则接收端需要用较复杂的方法从信号中提取载波。
因此，在这些接收设备中需要有载波同步电路，以提供相干解调所需要的相干载波；相干载波必须与接收信号的载波严格地同频同相。
电路设计特点：载波提取电路采用直接法，即直接从发送信号中提取载波，电路连线简单，易实现，成本低。
关键字：载波同步，EWB仿真，2PSK信号载波同步的设计与实现一、设计要求在系统解调部分，相干解调是一个常用的方法，因此相干解调的载波恢复是一个重点也是难点，根据通信原理所学理论，设计用从2DPSK 等信号中提取载波同步信号，并注意相位模糊现象，给出电路结构框图，并完成电路设计、仿真与调试。
二．设计目的（1）巩固加深载波恢复的认识，提高综合运用通信原理等知识的能力；（2）培养学生查阅参考文献，独立思考、设计、钻研电子技术相关问题的能力； （3）通过实际制作安装电子线路，学会单元电路以及整机电路的调试与分析方法； （4）掌握相关电子线路工程技术规范以及常规电子元器件的性能技术指标；（5）了解电气图国家标准以及电气制图国家标准，并利用电子CAD 正确绘制电路图； （6）培养严肃认真的工作作风与科学态度，建立严谨的工程技术观念； （7）培养工程实践能力、创新能力和综合设计能力。
载波同步实验报告
载波同步实验报告载波同步实验报告一、引言在无线通信中，载波同步是一项重要的技术，它能够确保发送端和接收端之间的频率和相位保持一致，从而实现可靠的数据传输。
本实验旨在通过实际操作，验证载波同步的可行性和效果，并探讨其在无线通信中的应用。
二、实验目的1. 了解载波同步的原理和作用；2. 学习使用数字信号处理工具箱实现载波同步算法；3. 进行实际的载波同步实验，验证算法的有效性。
三、实验原理1. 载波同步的原理载波同步是通过接收端的算法和技术，将接收到的信号与本地的本振信号进行频率和相位的匹配，从而实现信号的解调和恢复。
2. 实验所用的算法本实验采用了最常用的两种载波同步算法：Costas环路和Mueller-Muller算法。
Costas环路通过估计信号的相位差来实现同步，而Mueller-Muller算法则是通过最小化误差函数来实现同步。
四、实验步骤1. 准备工作搭建实验所需的硬件平台，包括发射端和接收端。
在发射端，使用信号发生器产生待发送的调制信号；在接收端，使用天线接收信号，并将信号输入到数字信号处理工具箱中。
2. 载波同步算法实现在Matlab环境下，使用数字信号处理工具箱实现Costas环路和Mueller-Muller 算法。
根据实验要求，设置合适的参数，并编写相应的代码。
3. 实验操作通过无线传输，将发送端产生的调制信号传输到接收端。
在接收端，利用数字信号处理工具箱进行载波同步处理，得到解调后的信号。
4. 结果分析对比接收到的解调信号与原始信号，分析载波同步算法的效果和准确性。
通过测量误码率等指标，评估算法的性能。
五、实验结果与讨论经过多次实验，我们得到了不同条件下的实验结果。
通过对实验数据的分析，我们发现Costas环路在某些情况下能够实现较好的同步效果，而Mueller-Muller算法在其他条件下表现更好。
这表明不同的载波同步算法适用于不同的场景，需要根据具体情况选择合适的算法。
通信信号的载波提取研究论文
摘要摘要同步是数字通信系统以及某些采用相干解调的模拟通信系统中一个重要的实际问题。
由于收、发双方不在一地，要使它们能步调一致地协调工作，必须要有同步系统来保证。
本文首先介绍平方变换法相干解调原理,提出用平方锁相环法来实现从2DPSK信号中提取相干载波的实现方案,解决了提取的载波信号存在180度的相位含糊问题,为通信系统提高抗噪声性能提供了可靠的条件保证,论文最后给出了相应的实验结果。
通信信号处理是通信系统内较为活跃的学科研究领域，已经在数字通信、信号识别、保密通信等许多方面取得了重要成果。
分形理论在通信的应用更是新的理念，为通信调制信号的分析提供了新的思路。
20 世纪70 年代，法国数学家Benoit Mandelbrot 提出的分形学是模拟自然界的自相似性的一门学科，由于通信信号在传输过程中受到各种噪声的污染，信噪比变化范围较大，通常在几个dB到几十个dB 之间，这就要求提取的特征要尽量选择能表征调制信号类别之间最大差别的模式信息，同时，信噪比变化要较少造成特征的模糊。
20 世纪80 年代，电力载波设备已经利用电力线传输关键字:同步锁相环相干解调载波提取ABSTRACTABSTRACTThe synchronization is the digital communication system as well as certain uses the demodulation in the analog communications system an important actual problem. Because receives, sends both sides not in place, must enable them to be in step coordinated the work, must have the synchronous system to guarantee.This article first introduced that the square method of transformation demodulation principle, proposed realizes with the square phase-locked loop law from modulation signal 2DPSK withdraws the coherent carrier to realize the plan, solved the extraction intelligence signal to have 180 degree phase ambiguous problems, enhanced the anti-noise performance for the communications system to provide the reliable condition to guarantee, the paper has given the corresponding experimental result finally.Key words: Synchronized phase-locked loop demodulation carrier extract目录i目录第一章绪论 (1)1.1 通信原理概述 (1)1.2 同步技术概述 (1)第二章锁相环的原理与技术 (5)2.1 锁相环的基本组成 (5)2.2 锁相环的工作原理 (6)2.3 锁相环的应用 (8)第三章载波同步提取 (11)3.1 直接法（自同步法） (11)3.1.1 平方变换法和平方环法 (11)3.1.2 同相正交环法(科斯塔斯环) (13)3.2 插入导频法 (14)3.2.1 抑制载波的双边带信号中插入导频 (14)3.2.2 残留边带信号中插入导频 (15)3.2.3 时域插入导频法 (17)第四章载波同步系统性能指标 (19)4.1 精度 (19)4.2 同步建立时间和保持时间 (20)第五章载波同步提取的设计与实现 (23)5.1 设计目的 (23)5.2 设计方案及实现电路 (23)5.3 设计电路所用器件简介 (24)5.3.1 MC1496 (24)5.3.2 CD4046及MC14046 (25)5.3.3 CD4013简介 (27)5.4 平方环在捕获、锁定、失锁状态下的基本特性 (27)5.5 实验仪器与实验步骤 (30)5.5.1 仪器 (30)ii目录5.5.2 步骤 (31)5.5.3 实验结果 (31)总结语 (35)感谢信 (37)参考书目 (39)第一章绪论 1第一章绪论1.1 通信原理概述通信就是从一地向另一地传递消息。
通信原理实验同步载波报告
通信原理实验报告熊谆通信工程一、实验目的1、熟悉各种时钟信号的特点及波形。
2、熟悉各种数字信号的特点及波形。
二、实验内容1、熟悉cpld可编程信号发生器各测量点的波形。
2、测量并分析各测量点的波形及数据。
3、学习cpld可编程器件的编程操作。
三、实验原理Cpld可编程模板用来来产生实验系统所需要的各种时钟信号和各种数字信号，它由cpld 可编程器件ALTERA公司的EPM240T100C5，下载接口电路和一块晶振组成。
晶振JZI用来产生系统内的32.768MHz主时钟。
1）时钟信号产生电路将晶振产生的时钟送入cpld内计数器进行分类，生成实验所需的是时钟信号通过S4和S5来改变时钟频率。
有两组时钟输出，输出点为“CLK1”和“clk2”。
2）伪随机序列产生电路通常产生伪随机序列的电路为宜反馈移存器。
信号源产生的15位的M序列，由“pn”端口输出，可根据需要生成不同频率的位随机码。
3）帧同步信号产生电路信号源产生8K的同步信号，用作脉冲编码调制的帧同步输入，由“FS”输出。
4）NRZ码复用电路以及码选信号产生电路码选信号产生电路：主要是用于8选1电路的码选信号；NRZ复用电路：将三路八位串行信号送入CPLD，进行固定速率时分复用，复用输出一路24位NRZ码，输出端口为“NRZ”，码速率由拨码开关S5控制。
四、实验器材电子通信实验箱、示波器五、实验过程1）实验测试点说明：CLK1：第一组时钟信号输出端口，通过拨码开关S4选择；CLK2：第二组时钟信号输出端口，通过拨码开关S5选择；FS：脉冲编码调制的帧同步信号输出端口。
（窄脉冲，频率为8K）；NRZ：24位NRZ信号输出端口，码型由拨码开关S1,S2，S3控制，码速率与第二组时钟速率相同；PN：伪随机序列输出，码型为010，码速率和第一组时钟速率相同，由S4控制。
NRZIN：解码后NRZ码输入BS：NRZ码解复用时的位同步信号输入；FSIN：NRZ码解复用时的帧同步信号输入。
QPSK调制信号的同步载波提取
QPSK调制信号的同步载波提取张小莉;樊延虎【期刊名称】《现代电子技术》【年(卷),期】2015(000)003【摘要】为了在QPSK数字调制系统中恢复QPSK的载波同步信号，以确保接收机能够接收到无失真的数据，在对QPSK调制理论阐述后提出基于DDS的平方环直接提取载波的方法，分析了电路中各个部分的作用和功能，用Matlab软件进行仿真实验，对锁相环提取的载波信号进行分析，在锁相环性能良好的前提下，实现了载波信号的提取。
利用Verilog HDL语言对硬件电路进行行为级描述，综合出RTL级电路。
%In order to restore the QPSK Carrier synchronization signals in the QPSK digital modulation system and ensure that the receiver can receive data without distortion,QPSK modulation theory is described and the DDS⁃based method that the carrier is directly extracted by the square ring is proposed. The role and function of each part of the circuit are analyzed. Matlab software was used in the simulation experiment to analysis the carrier signal extracted by phase⁃locked loop. In a premise to maintain good performance of the phase⁃locked loop,the extraction of the carrier signal was achieved. The behavioral level de⁃scription of hardware circuits is performed with Verilog HDL. The RTL⁃level circuit was obtained by synthetical method.【总页数】3页(P54-56)【作者】张小莉;樊延虎【作者单位】延安大学物理与电子工程学院，陕西延安 716000;延安大学物理与电子工程学院，陕西延安 716000【正文语种】中文【中图分类】TN913.6-34【相关文献】1.QPSK载波同步算法研究及FPGA实现 [J], 赵秋明;孙志磊;欧阳宁2.QPSK扩频调制信号载波跟踪环路设计 [J], 裴军;杜晓辉;胡正群3.基于全数字Costas环的QPSK信号载波同步 [J], 李波;万云4.一种中高速突发QPSK数字解调系统捕获与载波同步算法的研究 [J], 崔冕;王宇5.基于PLL环路的卫星QPSK载波调制信号相位跟踪算法 [J], 田增山;徐建;周牧;杨小龙因版权原因，仅展示原文概要，查看原文内容请购买。
通信原理—同步观测
附页:第一部分——载波同步实验1. 科斯塔斯环同步载波信号观察示波器一个通道观测 4TP9（发端载波）并作同步，示波器另一通道测 5TP3（本地载波）；通过“载波频率”按钮，将发端载波频率调节到：1000Khz （1M ）；观测 5TP3 信号频率和相位变化，直到两路载波频率完全同步为止；图1.12. Costas 环同步带测量在 costas 环同步的状态下，通过“载波频率”按钮，通过鼠标滚轮，逐渐向上调节 发端载波频率，直到接收端载波无法跟踪发端载波，记录锁相环同步带上限； 然后通过鼠标，逐渐向下调节发端载波频率，直到接收端载波无法跟踪发端载波，记 录锁相环同步带下限； 重新完成两次该步骤，记录三次测量数据，取平均值；表1 同步带上限数据 表2 同步带下限数据3. Costas 环捕捉带测量用鼠标点击流程图“载波频率”按钮，将发端载波频率调节到 950K（可以调到更小）；通过转动鼠标滚轮逐渐增大发端频率，直到接收端载波完全同步为止，记录锁相环捕捉带下限。
将发端载波频率调节到 1070K，通过转动鼠标滑轮逐渐减小发端载波频率，直到接收端载波完全同步位置，记录锁相环捕捉带上限。
重新完成两次该步骤，记录三次测量数据，取平均值表1 捕捉带上限数据表2 捕捉带下限数据第二部分——位同步提取实验2.HDB3 位同步时钟提取(1). HDB3 编码观测将基带时钟设置为 64K，编码类型为 HDB3，用示波器观测 2P4 位同步输出的 HDB3 编码。
尝试修改基带类型为16bit，设置数据，将数据设置为全“0”，全“1”，其他数据，观察HDB3编码输出，并注意其是否包含位同步信息。
图2.1 全“0”码HDB3编码图2.2 全“1”码HDB3编码图2.3 16bit（1100 1111 0011 0111）(2). 伪随机序列 HDB3 编码位同步信息提取将基带信号设置为 PN-15，观测 2P2 位定时信息，2P8 提取时钟，2P9 本地补全的位同步信息。
QPSK调制信号的同步载波提取
S QPSK (t) = I(t)cos ω c t - Q(t)sin ω c t
DDS 杂散较大且输出频率较低。本文综合两种技术的
优缺点，并采用 PLL+DDS 的方法进行 QPSK 调制信号的
∞
QPSK 调制中 φ k 有 0, π 两种不同相位，其中 a K , b K
4
移动通信和宽带接入等不同领域得到广泛的应用。
能够进行无失真传输的关键，本文将采用平方环载波同
现系统数据的无失真传输，确保系统整体性能。
步提取的方法对 QPSK 相干载波信号进行提取。
1
QPSK 调制的基本原理
QPSK 属于四相相移键控信号 ，设调制信号为 m(t)，
[4]
收稿日期：2014⁃07⁃21
2
平方环载波同步法的原理
由公式（2）可得，接收机将信号通过一个平方律器
+
cos (2ω c t) - I(t)Q(t)sin (2ω c t)
K = -∞
[1]
优点，在数字微波系统、数字卫星系统、数字电视系统、
同 步 有 严 格 的 要相 环
（PLL）技术 [3]，频率分辨率较低、频率锁定时间过长，无
K = -∞
K = -∞
为 φ k 对应的信号的幅度，g(t) 为基带脉冲信号，T s 为脉
Keywords：QPSK；carrier synchronization；DDS；modulated signal
0
引
无直流分量，则 QPSK 调制信号可以表示为：
言
∞
正 交 相 移 键 控（ QPSK）是 一 种 等 包 络 的 窄 带 宽 数
S QPSK (t) = ∑ g(t - KT s )cos(ω c t + φ K )
通信原理载波提取实验报告
实验十九 滤波法及数字锁相环法位同步提取实验实验项目三 数字锁相环法位同步观测（1）观测“数字锁相环输入”和“输入跳变指示”，观测当“数字锁相环输入”没有跳变和有跳变时“输入跳变指示”的波形。
（2）观测“数字锁相环输入”和“鉴相输出”。
观测相位超前滞后的情况。
（3）观测“插入指示”和“扣除指示”。
从图中可以看出如果，如果前一个输入有跳变出现时，结果被判断为有效，输出结果判定为1，否则判为0，为无效。
由分析可知，，对比数字锁相环输入和鉴相输出，鉴相输出明显有超前现象，大约为2个码元。
分析原因如下： 本实验采用的是微分型LL-DPD 二元鉴相器，抗干扰性能不强但是结构简单，比较容易实现，分析其工作性能可知，LL-DPD 在CLKEst 跳变沿处采样的码值，寄存在Men 中，在CLKEst 下降沿处再将他们对应送到两路异或逻辑中，判断相位误差信息并输出。
思考题：分析波形有何特点，为什么会出现这种情况。
观察插入指示和扣除指示，发现有明显的的扣除现象。
查阅资料发现，分频器输出的信号频率与所需频率十分接近，把它和从信号中提取的相位参考信号同时送入相位比较器，比较结果示出本地频率高了时就通过补抹门抹掉一个输入分频器的脉冲，相当于本地振荡频率降低；相反，若示出本地频率低了时就在分频器输入端的两个输入脉冲间插入一个脉冲，相当于本地振荡频率上升，从而达到同步。
在本实验中出现了抹掉脉冲现象，原因是本地振荡频率应降低。
（4）以信号源模块“CLK”为触发，观测13号模块的“BS2”。
思考题：BS2恢复的时钟是否有抖动的情况，为什么？试分析BS2抖动的区间有多大？如何减小这个抖动的区间？存在抖动情况。
那是因为可变分频器的存在，它使得下一个时钟沿的到来时间不是很确定，从而引入了相位抖动，而这种引入的误差是无法消除的，减小相位抖动的方法就是将分频器的分频数提高。
实验二十模拟锁相环实验实验项目一 VCO自由振荡观测（1）示波器CH1接TH8，CH2接TH4输出，对比观测输入及输出波形。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
《通信原理》实验报告实验十：载波同步提取试验系别：信息科学与工程学院专业班级：通信1003学生姓名：揭芳学号：20101182073同组学生：杨亦奥成绩：指导教师：惠龙飞（实验时间：20 12 年12 月28 日——20 12 年12 月28 日）华中科技大学武昌分校一、实验目的1、 掌握用科斯塔斯（Costas ）环提取相干载波的原理与实现方法。
2、 了解相干载波相位模糊现象的产生原因。
二、实验内容1、 观察科斯塔斯环提取相干载波的过程。
2、 观察科斯塔斯环提取的相干载波，并做分析。
三、实验器材1、 信号源模块 一块2、 ③号模块 一块3、 ⑦号模块 一块4、 60M 双踪示波器一台四、实验原理（一）基本原理同步是通信系统中一个重要的实际问题。
当采用同步解调或相干检测时，接收端需要提供一个与发射端调制载波同频同相的相干载波。
这个相干载波的获取方法就称为载波提取，或称为载波同步。
提取载波的方法一般分为两类：一类是在发送有用信号的同时，在适当的频率位置上，插入一个（或多个）称为导频的正弦波，接收端就由导频提取出载波，这类方法称为导频插入法；另一类就是不专门发送导频，而在接收端直接从发送信号中提取载波，这类方法称为直接法。
下面就重点介绍直接法的两种方法。
1、 平方变换法和平方环法设调制信号为()m t ，()m t 中无直流分量，则抑制载波的双边带信号为t t m t s c ωcos )()(=接收端将该信号进行平方变换，即经过一个平方律部件后就得到由式（17-1）看出，虽然前面假设了()m t 中无直流分量，但2()m t 中却有直流分量，而()e t 表示式的第二项中包含有2ωc 频率的分量。
若用一窄带滤波器将2ωc 频率分量滤出，再进行二分频，就获得所需的载波。
根据这种分析所得出的平方变换法提取载波的方框图如图17-1所示。
若调制信号()m t ＝±1，该抑制载波的双边带信号就成为二相移相信号，这时t t t m t e c c ωω2cos 2121]cos )([)(2+== （17-2）图17-1 平方变换提取载波因而，用图17-1所示的方框图同样可以提取出载波。
由于提取载波的方框图中用了一个二分频电路，故提取出的载波存在180°的相位模糊问题。
对移相信号而言，解决这个问题的常用方法是采用相对移相。
平方交换法提取载波方框图中的2c f 窄带滤波器若用锁相环代替，构成如图17-2所示的方框图，就称为平方环法提取载波。
由于锁相环具有良好的跟踪、窄带滤波和记忆性能，平方环法比一般的平方变换法具有更好的性能。
因此，平方环法提取载波应用较为广泛。
图17-2 平方环法提取载波2、 科斯塔斯环法科斯塔斯环又称同相正交环，其原理框图如下：环路滤波器低通压控振荡器低通90о相移输入已调信号V 3V 4V 2V 1V 5V 6输出V 7图17-3 科斯塔斯环原理框图在科斯塔斯环环路中，误差信号V 7是由低通滤波器及两路相乘提供的。
压控振荡器输出信号直接供给一路相乘器，供给另一路的则是压控振荡器输出经90o 移相后的信号。
两路相乘器的输出均包含有调制信号，两者相乘以后可以消除调制信号的影响，经环路滤波器得到仅与压控振荡器输出和理想载波之间相位差有关的控制电压，从而准确地对压控振荡器进行调整，恢复出原始的载波信号。
现在从理论上对科斯塔斯环的工作过程加以说明。
设输入调制信号为()cos c m t t ω，则)]2cos()[cos (21)cos(cos )(v 3θωθθωω++=+=t t m t t t m c c c （17-3） )]2sin()[sin (21)sin(cos )(v 4θωθθωω++=+=t t m t t t m c c c （17-4）经低通滤波器后的输出分别为：θcos )(21v 5t m =θsin )(21v 6t m =将v 5和v 6在相乘器中相乘，得，θ2sin )(81v v v 2657t m == （17-5）（17-5）中θ是压控振荡器输出信号与输入信号载波之间的相位误差，当θ较小时，θ)(41v 27t m ≈（17-6）（17-6）中的v 7大小与相位误差θ成正比，它就相当于一个鉴相器的输出。
用v 7去调整压控振荡器输出信号的相位，最后使稳定相位误差减小到很小的数值。
这样压控振荡器的输出就是所需提取的载波。
载波同步系统的主要性能指标是高效率和高精度。
所谓高效率就是为了获得载波信号而尽量少消耗发送功率。
用直接法提取载波时，发端不专门发送导频，因而效率高；而用插入导频法时，由于插入导频要消耗一部分功率，因而系统的效率降低。
所谓高精度，就是提取出的载波应是相位尽量准确的相干载波，也就是相位误差应该尽量小。
相位误差通常由稳态相差和随机相差组成。
稳态相差主要是指载波信号通过同步信号提取电路一后，在稳态下所引起的相差；随机相差是由于随机噪声的影响而引起同步信号的相位误差。
相位误差对双边带信号解调性能的影响只是引起信噪比下降，对残留边带信号和单边带信号来说，相位误差不仅引起信噪比下降，而且还引起信号畸变。
载波同步系统的性能除了高效率、高精度外，还要求同步建立时间快、保持时间长等。
（二）电路组成本实验是采用科斯塔斯环法提取同步载波的。
由“PSK ”输入的PSK 调制信号分两路输出至两模拟乘法器（MC1496）的输入端，乘法器1（U2）与乘法器2（U5）的载波信号输入端的输入信号分别为0相载波信号与π/2相载波信号。
这样经过两乘法器输出的解调信号再通过有源低通滤波器滤掉其高频分量，由乘法器U4（MC1496）构成的相乘器电路，去掉数字基带信号中的数字信息。
得到反映恢复载波与输入载波相位之差的误差电压Ud, Ud 经过压控晶振CRY1（16.384M ）后，再进入CPLD （EPM240T ）进行128分频，输出 0相载波信号。
该解调环路的优点是：①该解调环在载波恢复的同时，即可解调出数字信息。
②该解调环电路结构简单，整个载波恢复环路可用模拟和数字集成电路实现。
但该解调环路的缺点是：存在相位模糊。
当解调出的数字信息与发端的数字信息相位反相时，即相干信号相位和载波相位反相，则按一下按键开关S1，迫使CPLD 复位，使相干信号的相位与载波信号相位同频同相，以消除相位误差。
然而，在实际应用中，一般不用绝对移相，而用相对移相，采用相位比较法克服相位模糊。
R221KR213.3K R43.3KR146.8K+12VR3200R172K R11200R181KR92KC12330pf1234568101214U2MC1496R10120C10104567U1BTL082C13200pf R1215KC7470pf C2104+12V C16104-12V C15104C6104R301KR37200R433.3K R461KR29200R393.3K1234568101214U4MC1496R326.8K+12VC9104R401KC251041122W 3W15K R7200R151KR191K R2620KC23105C27105R163.3K R63.3K R133.3KR83.3K1098U3C TL084321411U3A TL084567U3B TL084121314U3D TL084R231K R201K E310uF/16VVCC VC 1GND 2OUT3VCC4CRY116.384M R23K VCCR31200R381KR501K D68.2VR25510C21104C17104-12VD48.2V R1510C3104C1104-12VTH6TH TH4TH TH5THTH2THTH1TH1TP1PSKINTH7THIVCOR451KR443.3K R283.3KR366.8K+12VR27200R412K R34200R421KR352KC8330pf1234568101214U5MC1496R33120C2410432184U1A TL082C11470pf R515KC4200pf C26104C22104D58.2VR24510C20104C18104-12VTH3TH1TP3QQ+12V -12V+12V-12VR488k2R728k21TP2ITDI R73100VCOR83100R84100IQIO/GCLK012IO/GCLK114IO/GCLK262IO/GCLK364IO/DEV_OE 43IO/DEV_CLRn 44I/O 1I/O 2I/O 3I/O 4I/O 5I/O 6I/O 7I/O 8I/O 15I/O 16I/O 17I/O 18I/O 19I/O 20I/O 21I/O 99I/O 26I/O 27I/O 28I/O 29I/O 30I/O 33I/O 34I/O 35I/O 36I/O 37I/O 38I/O 39I/O 40I/O 41I/O 42I/O 47I/O 48I/O 49I/O 50I/O 51TDI 23TMS 22TCK 24TDO 25I/O 87I/O 89I/O 90I/O 96I/O 97I/O 98I/O100I/O 91I/O 92I/O 95I/O 88I/O 69I/O 70I/O 71I/O 72I/O 73I/O 74I/O 75I/O 76I/O 78I/O 77I/O 81I/O 82I/O 83I/O 84I/O 85I/O 86I/O 68I/O 67I/O 66I/O 61I/O 57I/O 56I/O 55I/O 54I/O 53I/O52G N D I N T (1)11G N D I N T (1)65G N D I O 10G N D I O 32V C C I O 1(2)31V C C I O 1(2)45V C C I O 2(2)59V C C I O 1(2)9V C C I O 2(2)94V C C I N T (1)63V C C I O 2(2)80V C C I N T (1)13G N D I O 46G N D I O 93G N D I O 60G N D I O 79I/O 58U8EPM240GT100C53.3V图17-4 载波同步电路五、实验步骤1、将信号源模块和模块3、7固定在主机箱上，双踪示波器，设置CH1通道为同步源。
2、将信号源模块上S5拨为“1010”，将模块3上开关K3拨到“PSK”端。
3、在电源关闭的状态下，按照下表进行实验连线：源端口目的端口连线说明信号源：PN（32K）模块3：PSK-NRZ S4拨为“1010”，PN是32K伪随机码信号源：128K同步正弦波模块3：PSK载波提供PSK调制载波，幅度为4V模块3：PSK-OUT 模块7：PSKIN 提供载波同步提取输入4、打开电源，观察PSK调制源状态图10-1 128K同步正弦波图10-2 PSK调制信号CH1是32kb/s PN基带信号，CH2是PSK调制信号5、观察提取过程。
