⑴一段母线检修时，另一段母线故障
⑵一台QF检修，另一段母线故障
至多影响
两回
⑶一台QF检修，另一台QF故障 （若在一串上，则这一
串都停电）
为避免两回跳掉停电，可采用电源交叉布置。
4.线路故障的QF拒动
优点： 供电可靠，运行调度灵活；
缺点： QF、TA较多，检修量大，进出线回路要为偶数， 继电保护比较复杂，一般用于500 kV级。
适应范围： 220KV以上的发电厂和变电所
四、
4/3（1
1 3
）台断路器接线
1
1 3
台短路器接线的一个
串有四台断路器，接三回进
出线
优点：投资省、调度灵活
缺点：布置复杂，可靠性降低， 要求电源与负荷容量相匹配。
第二章 电气主接线 2—1 对电气主接线的基本要求
一、基本要求：
1.可靠性和电能质量； 2.灵活性和方便性； 3.经济性和扩建的可能性
㈠可靠性和电能质量：
1.发电厂或变电所所在电力系统中的地位和作用； 2.发电厂或变电所接入电力系统的方式； 3.发电厂或变电所的运行方式及负荷性质； 4.设备的可靠程度直接影响着主接线的可靠性；
①进出线较多（一般超过4回） ②电能的汇集与分配 ③接线简单清晰、运行方便、利于安装扩建 ④配电装置占地面积大、设备增多
无汇流母线适用范围及优缺点：
①进出线回路少 ②不能再扩建和发展 ③使用开关电器较少、占地面积少
一、单母线接线
W：母线
保证并列运行 并从其上获得
L：线路（馈线） 接收输送功率
QF：断路器 路，具
各回路都经一台QF和 两组QS分别与两组母 线连接，母线之间通 过母联断路器连接。
运行特点： ⑴ 供电可靠
第六章 发电厂电气主接线及厂用电PPT课件
2. 发电机的并列/解列操作
（1）发电机与系统实现准同期并列（手动/自动）的条件是： ①待并发电机的电压数值与系统电压数值相等；②待并发电机 的电压频率与系统电压频率相等；③待并发电机的电压相位与 系统电压相位相同。 （2）发电机与系统实现自同期并列（半自动/自动）的条件是： 发电机的转速升至额定转速。 （3）发电机与系统实现非同期并列（自动）的条件是：发电 机与电网解列后延时0.3s自动重合闸。
200kW以上的电动机采用6kV或10kV电源供电， 75kW～ 200kW的电动机和容量较大的静态负荷由380V动力中心（PC） 供电， 75kW以下的电动机和容量较小的杂散负荷由380V电 动机控制中心（MCC）供电。
四、典型区域性火力发电厂电气主接线图
500kV 220kV
~
~
G1
G2
~
厂 用
~
G3 电 G4某区Fra bibliotek性火力发电厂的主接线图
五、某电厂2×1000MW机组的电气主接线
1.本期工程2×1000MW燃煤机组以500kV一级电压接入系统，厂内500kV 系统采用3/2 断路器接线，2台机组发电机出口均不装设断路器。
6.启动/备用变压器采用三相风冷低损耗有载调压分裂变压器，容量为 72/42-42MVA。高压启动/备用变压器高压侧中性点直接接地，低压侧中性点 经低值电阻接地。
7. 工作电源从发电机出口引接，高压厂用变压器采用三相风冷无励磁调压 分裂变压器，容量为72/42-42MVA，低压侧中性点经低值电阻接地。
发电厂：5%～8%；
热电厂：8%～13%；
水电厂：0.5%～1.0%；
核电厂：4%～5%。
二、厂用电压等级
发电厂厂用电系统电压等级是根据发电机额定电压、厂用 电动机的容量和厂用电网络的可靠性等诸多方面因素，经过 经济、技术综合比较后确定的。

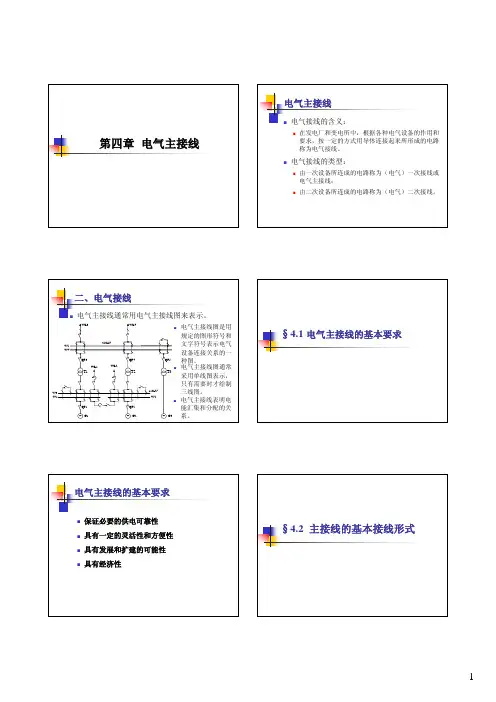

发电厂电气部分课件-04-02-主接线的基本接线形式
电气主接线
二、电气接线
§
电气主接线的基本要求
§
基本类型
有母线型：
一、单母线接线
二、双母线接线
1. 二、双母线接线
1.
二、双母线接线
1. 二、双母线接线
2.
二、双母线接线
3. 二、双母线接线
3.
二、双母线接线
例：双母线带旁路母线接线如图所示。
三、一台半断路器接线
三、一台半断路器接线
三、一台半断路器接线
三、一台半断路器接线
三、一台半断路器接线
四、4/3台断路器接线五、变压器母线组接线
五、变压器母线组接线
六、单元接线
六、单元接线
七、桥形接线
七、桥形接线七、桥形接线
八、多角形接线
优点
缺点。
发电厂变电所电气设备 第3章 电气主接线.ppt
(2)运行调度灵活。任何一回路停送电时互不影响，使运行 调度十分灵活。
(3)操作检修方便。该接线中隔离开关仅作为隔离电器。当 任一组母线需要停电清扫或检修时，回路不需要切换。 任何一台断路器检修，各回路仍按原接线方式运行，也 不需要切换。
同名回路的布置问题
目的：防止 发生同名回 路同时停电 的事故发生。
对经济性的具体要求
应力求简单，以节省断路器、隔离开关、电流互感器、 电压互感器及避雷器等一次设备的投资；
要尽可能的简化继电保护和二次回路，以节省二次设备 和控制电缆；
应采取限制短路电流的措施，以便选择轻型的电器和小 截面的载流导体；
要为配电装置的布置创造条件，以节约用地和节省有色 金属、钢材和水泥等基建材料；
3.3.4 变压器---母线组接线
在超高压配电装置中，为了保证超高压、长距 离输电线路的输电可靠性，线路部分采用双断 路器或二分之三断路器接线。
对于主变压器，考虑其运行可靠、且平时切换 操作的次数较少，不会造成经常停母线切换变 压器的情况，故不用断路器，而直接通过隔离 开关接到母线上。
变压器---母线组接线
双母线三分段接线
双母线四分段带旁路母线接线
双母线四分段接线中同名回路的配置
为了避免同名回路(两 个变压器回路或向同 一用户供电的双回线) 同时停电的可能性， 在设计主接线及制定 主接线运行方式时要 注意，最好不要将同 名回路配置在同一侧 的两段母线上。
双母线四分段接线中同名回路的配置
在运行中不要使两 台变压器回路或双 回线组合在相邻的 两段母线上 。
3.2.2 单母线分段接线
1.接线图
2.单母线分段接线特点
以隔离开关分段时： 若任一段母线(I段或Ⅱ段)及其母线隔离开关停电检 修，可以通过事先断开分段隔离开关QS1，使另 一段母线的工作不受影响。
(3)操作检修方便。该接线中隔离开关仅作为隔离电器。当 任一组母线需要停电清扫或检修时，回路不需要切换。 任何一台断路器检修，各回路仍按原接线方式运行，也 不需要切换。
同名回路的布置问题
目的：防止 发生同名回 路同时停电 的事故发生。
对经济性的具体要求
应力求简单，以节省断路器、隔离开关、电流互感器、 电压互感器及避雷器等一次设备的投资；
要尽可能的简化继电保护和二次回路，以节省二次设备 和控制电缆；
应采取限制短路电流的措施，以便选择轻型的电器和小 截面的载流导体；
要为配电装置的布置创造条件，以节约用地和节省有色 金属、钢材和水泥等基建材料；
3.3.4 变压器---母线组接线
在超高压配电装置中，为了保证超高压、长距 离输电线路的输电可靠性，线路部分采用双断 路器或二分之三断路器接线。
对于主变压器，考虑其运行可靠、且平时切换 操作的次数较少，不会造成经常停母线切换变 压器的情况，故不用断路器，而直接通过隔离 开关接到母线上。
变压器---母线组接线
双母线三分段接线
双母线四分段带旁路母线接线
双母线四分段接线中同名回路的配置
为了避免同名回路(两 个变压器回路或向同 一用户供电的双回线) 同时停电的可能性， 在设计主接线及制定 主接线运行方式时要 注意，最好不要将同 名回路配置在同一侧 的两段母线上。
双母线四分段接线中同名回路的配置
在运行中不要使两 台变压器回路或双 回线组合在相邻的 两段母线上 。
3.2.2 单母线分段接线
1.接线图
2.单母线分段接线特点
以隔离开关分段时： 若任一段母线(I段或Ⅱ段)及其母线隔离开关停电检 修，可以通过事先断开分段隔离开关QS1，使另 一段母线的工作不受影响。
(精品课件)电气主接线PPT演示课件
WL1
WL2
WL3
WL4
QS22 QF2 QS21
QS11 QF1
11
例3-1:试分析下列操作程序会发生什么后果？ 设QS2、QS3、QF2均处于断开位 置，现给线路1送电，有如下两种操 作：
L1 L2 L3 L4
QS3 QF2
操作1： 1)合QF2；2)合QS2；3)合QS3 在线路侧发生短路
操作2： 1)合QF2；2) QS3 ；3)合QS2 在母线侧发生短路
.
QS2 W QS1 QF1 G1 G2
图4-2 误操作举例
12
2. 单母线分段接线
优点： （1）电源可以并列运行也 可以分列运行。 （2）重要用户可以从不同 段引出两回馈线。 （3）任一母线或母线隔离 开关检修，只停该段，其 他段继续供电。 （4）任一母线段故障，则只 . 有该母线段停电。 （5）电源分列运行时，任一电源 断开，则QFd自动接通。
.
G ～ (b)
32
（3）发----变----线路单元接线 适用于一机、一变、一线的 厂、所。
.
G ～ (c)
33
扩大单元接线 适用范围： 发电机单机容量 偏小（仅为系统 容量的1%－2%） 或更小，而电厂 的升高电压等级 又较高，可采用 扩大单元接线。
T T
G1 ～
G2 ～ . （a）
G1 ～
.
23
6. 双母线带旁路母线接线
WL1 F1
.
具有专用旁路断路器的双母线带旁路接线
24
优点： 不会造成短时停电。 缺点： (1) 多装了一台断路器和一套旁母线。 (2) 投资大，配电装置占地面积增多。 (3) 增加了误操作的几率。 趋势： 随着设备可靠性提高，备用容量的增加， 保护的完善，逐步取消旁路接线。
《发电厂电气》课件
详细描述
自工业革命以来，发电厂经历了从蒸汽机到燃气轮机、再到核能和可再生能源的发展历程。目前，随 着环保意识的提高和能源结构的调整，可再生能源发电厂正逐渐成为主流。未来，随着科技的不断进 步，智能电网、分布式能源等新兴技术将进一步推动发电厂的变革。
02 发电厂电气系统
CHAPTER
电气一次系统
一次系统概述
避雷器与接地装置
总结词
避雷器与接地装置的种类、结构和工作原理
详细描述
介绍避雷器和接地装置的种类，如金属氧化物避雷器和接地 极等，并详细描述其结构和工作原理，包括电阻片和导电体 等部分。同时介绍接地装置的作用和安装要求。
04 发电厂电气设计与优化
CHAPTER
电气主接线设计
总结词
电气主接线是发电厂的重要组成部分， 其设计应遵循安全可靠、经济合理、技 术先进的原则。
《发电厂电气》PPT课件
目录
CONTENTS
• 发电厂概述 • 发电厂电气系统 • 发电厂电气设备 • 发电厂电气设计与优化 • 发电厂电气安全与维护
01 发电厂概述
CHAPTER
发电厂的定义与分类
总结词
介绍发电厂的定义、分类及其特点。
详细描述
发电厂是将其他形式的能源转换为电能的工厂，根据其使用的能源类型，可以分为火力发电厂、水力发电厂、核 能发电厂等。这些不同类型的发电厂各有其特点，如火力发电厂效率高，但污染大；水力发电厂环保，但受水资 源限制；核能发电厂能量密度大，但存在核辐射风险。
发电厂的基本构成
总结词
介绍发电厂的基本构成及其功能。
详细描述
发电厂主要由燃烧系统、汽水系统、电气系统等组成。燃烧系统负责将燃料燃 烧产生高温高压蒸汽；汽水系统负责将热能转换为机械能；电气系统则将机械 能转换为电能，并通过变压器升压或降压后向外输送。
自工业革命以来，发电厂经历了从蒸汽机到燃气轮机、再到核能和可再生能源的发展历程。目前，随 着环保意识的提高和能源结构的调整，可再生能源发电厂正逐渐成为主流。未来，随着科技的不断进 步，智能电网、分布式能源等新兴技术将进一步推动发电厂的变革。
02 发电厂电气系统
CHAPTER
电气一次系统
一次系统概述
避雷器与接地装置
总结词
避雷器与接地装置的种类、结构和工作原理
详细描述
介绍避雷器和接地装置的种类，如金属氧化物避雷器和接地 极等，并详细描述其结构和工作原理，包括电阻片和导电体 等部分。同时介绍接地装置的作用和安装要求。
04 发电厂电气设计与优化
CHAPTER
电气主接线设计
总结词
电气主接线是发电厂的重要组成部分， 其设计应遵循安全可靠、经济合理、技 术先进的原则。
《发电厂电气》PPT课件
目录
CONTENTS
• 发电厂概述 • 发电厂电气系统 • 发电厂电气设备 • 发电厂电气设计与优化 • 发电厂电气安全与维护
01 发电厂概述
CHAPTER
发电厂的定义与分类
总结词
介绍发电厂的定义、分类及其特点。
详细描述
发电厂是将其他形式的能源转换为电能的工厂，根据其使用的能源类型，可以分为火力发电厂、水力发电厂、核 能发电厂等。这些不同类型的发电厂各有其特点，如火力发电厂效率高，但污染大；水力发电厂环保，但受水资 源限制；核能发电厂能量密度大，但存在核辐射风险。
发电厂的基本构成
总结词
介绍发电厂的基本构成及其功能。
详细描述
发电厂主要由燃烧系统、汽水系统、电气系统等组成。燃烧系统负责将燃料燃 烧产生高温高压蒸汽；汽水系统负责将热能转换为机械能；电气系统则将机械 能转换为电能，并通过变压器升压或降压后向外输送。
【发电厂电气新课件】电气主接线
整理ppt
一、单母线接线
由于断路器具有灭弧装置，而隔离开关没有，所
以在操作时，必须严格遵守操作程序：接通电路
时，应先合上隔离开关，而后合上断路器；开断
电路时，应先断开断路器，而后断开隔离开关。
即隔离开关应“先通后断”或在等电位状态下进
行操作。
L1
L2
L3
L4
QS12
QF1
QS11
W
T1
T2
整理ppt
§4 电气主接线及设计
整理ppt
电气主接线
电气主接线是由高压电气设备通过连接线，按 其功能要求组成的接受和分配电能的电路，又 称电气一次接线（因为由电气一次设备组成） 或电气主系统（代表了发电厂或变电站电气部 分主体结构）。
电气主接线图：是指用规定的设备文字和图形 符号，按其作用依次连接的单线接线图。
无母线型：当进出线数较少时（≤4回），为了节省 投资，可不设母线。 特点：使用的开关设备少，占地面积小，只适用于 进出线回路少，不再扩建和发展的发电厂或变电站。 类型：单元接线、桥形接线、角形接线。
整理ppt
一、单母线接线
1．简单的单母线接线
母线：用于汇集和分配电能 断路器：具有灭弧装置和控制电路，既可以接通或开断 负荷电流，也可以开断短路电流。 隔离开关：没有灭弧装置，其开合电流能力极低，只能 用做设备停运后退出工作时断开电路，保证与带电部分 隔离，起着隔离电压的作用。（紧靠母线侧的隔离开关 为母线隔离开关，靠近线路侧的隔离开关成为线路隔离 开关，接地刀闸是在检修电路或设备时合上，取代安全 接地线的作用。）
L1
L2
W3
QS13
QS23
QS12 QS03
QF1
QF0
一、单母线接线
由于断路器具有灭弧装置，而隔离开关没有，所
以在操作时，必须严格遵守操作程序：接通电路
时，应先合上隔离开关，而后合上断路器；开断
电路时，应先断开断路器，而后断开隔离开关。
即隔离开关应“先通后断”或在等电位状态下进
行操作。
L1
L2
L3
L4
QS12
QF1
QS11
W
T1
T2
整理ppt
§4 电气主接线及设计
整理ppt
电气主接线
电气主接线是由高压电气设备通过连接线，按 其功能要求组成的接受和分配电能的电路，又 称电气一次接线（因为由电气一次设备组成） 或电气主系统（代表了发电厂或变电站电气部 分主体结构）。
电气主接线图：是指用规定的设备文字和图形 符号，按其作用依次连接的单线接线图。
无母线型：当进出线数较少时（≤4回），为了节省 投资，可不设母线。 特点：使用的开关设备少，占地面积小，只适用于 进出线回路少，不再扩建和发展的发电厂或变电站。 类型：单元接线、桥形接线、角形接线。
整理ppt
一、单母线接线
1．简单的单母线接线
母线：用于汇集和分配电能 断路器：具有灭弧装置和控制电路，既可以接通或开断 负荷电流，也可以开断短路电流。 隔离开关：没有灭弧装置，其开合电流能力极低，只能 用做设备停运后退出工作时断开电路，保证与带电部分 隔离，起着隔离电压的作用。（紧靠母线侧的隔离开关 为母线隔离开关，靠近线路侧的隔离开关成为线路隔离 开关，接地刀闸是在检修电路或设备时合上，取代安全 接地线的作用。）
L1
L2
W3
QS13
QS23
QS12 QS03
QF1
QF0
发电厂电气主接线课件
运行特点： 1.任一组母线或QF检修都不影响正常供电，QS不参与倒闸操作，
只承担隔离电压的任务，减少了误操作的概率。
2.一个元件故障时（W、QF）
⑴任何一段母线故障时（或断路器跳开时）不影响正常供电 ⑵发生母线的QF故障时 →只影响一回进出线 ⑶联络QF故障时 →影响该段的两回线。
3.一个元件检修，另一个故障时
⑵ 调度灵活
1. 单母线运行；
2. 单母线分段运行； 3. 固定连接方式运行； 4. 用母联与系统同期或解列；
5. 单独试验和融冰母线。
⑶ 扩建方便
优缺点：
优点：
供电可靠 调度灵活 扩建方便 有丰富的运行经验。
缺点： 1. 配电装置复杂，投资较多 ；母线故障时，须短时切换 较多电源和负荷
2. 隔离开关作为操作电器，容易发生误操作 停电检修出线
第二章 电气主接线 2—1 对电气主接线的基本要求
一、基本要求：
1.可靠性和电能质量；
2.灵活性和方便性； 3.经济性和扩建的可能性
㈠可靠性和电能质量：
1.发电厂或变电所所在电力系统中的地位和作用； 2.发电厂或变电所接入电力系统的方式；
3.发电厂或变电所的运行方式及负荷性质；
4.设备的可靠程度直接影响着主接线的可靠性； 5.长期的实践运行经验的积累是提高可靠性的重要条件。
电所，提高了供电可靠性和灵活性。
改进型2：
加设旁路母线：不停电检修
检修QF1的操作票：
正常时（QS3 QS4 QS5 QF2断，QS1 QS2 QF1合） 给W2充电： ①合QS4、QS5 QF1退出检修： ④断QF1 ⑤断QS1、QS2 ②合QF2 ③合QS3
注意：为了检修电源回路断路器期间不允许断电时旁路母线，还 可以与电源连接只需在电源回路中加装旁路开关（如虚线）
