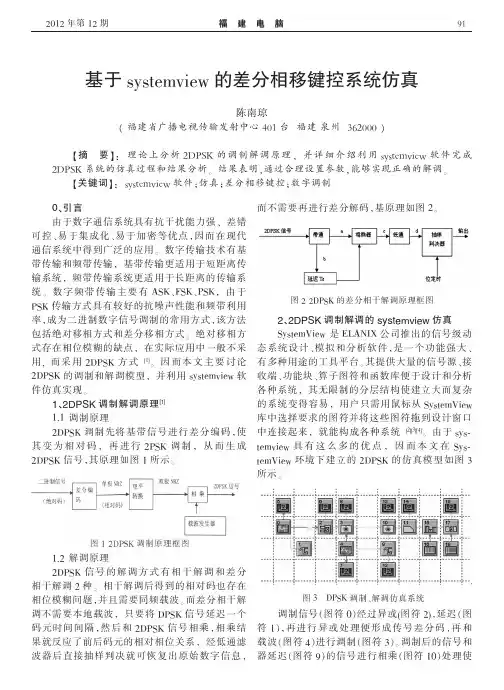

2012年第12期福建电脑
基于systemview的差分相移键控系统仿真
陈南琼
（福建省广播电视传输发射中心401台福建泉州362000）
【摘要】：理论上分析2DPSK的调制解调原理，并详细介绍利用systemview软件完成2DPSK系统的仿真过程和结果分析。
结果表明，通过合理设置参数，能够实现正确的解调。
【关键词】：systemview软件；仿真；差分相移键控；数字调制
0、引言
由于数字通信系统具有抗干扰能力强、差错可控、易于集成化、易于加密等优点，因而在现代通信系统中得到广泛的应用。
数字传输技术有基带传输和频带传输，基带传输更适用于短距离传输系统，频带传输系统更适用于长距离的传输系统。
数字频带传输主要有ASK、FSK、PSK，由于PSK传输方式具有较好的抗噪声性能和频带利用率，成为二进制数字信号调制的常用方式，该方法包括绝对移相方式和差分移相方式。
绝对移相方式存在相位模糊的缺点，在实际应用中一般不采用,而采用2DPSK方式[1]。
因而本文主要讨论2DPSK的调制和解调模型，并利用systemview软件仿真实现。
1、2DPSK调制解调原理[1]
1.1调制原理
2DPSK调制先将基带信号进行差分编码，使其变为相对码，再进行2PSK调制，从而生成2DPSK信号，其原理如图1所示。
1.2解调原理
2DPSK信号的解调方式有相干解调和差分相干解调2种。
相干解调后得到的相对码也存在相位模糊问题，并且需要同频载波。
而差分相干解调不需要本地载波，只要将DPSK信号延迟一个码元时间间隔，然后和2DPSK信号相乘，相乘结果就反应了前后码元的相对相位关系，经低通滤波器后直接抽样判决就可恢复出原始数字信息，而不需要再进行差分解码，基原理如图2。
2、2DPSK调制解调的systemview仿真
SystemView是ELANIX公司推出的信号级动态系统设计、模拟和分析软件，是一个功能强大、有多种用途的工具平台。
其提供大量的信号源、接收端、功能块、算子图符和函数库便于设计和分析各种系统，其无限制的分层结构使建立大而复杂的系统变得容易，用户只需用鼠标从SystemView 库中选择要求的图符并将这些图符拖到设计窗口中连接起来，就能构成各种系统[2][3][4]。
由于sys-temview具有这么多的优点，因而本文在Sys-temView环境下建立的2DPSK的仿真模型如图3所示。
调制信号（图符0）经过异或(图符2)，延迟（图符1），再进行异或处理便形成传号差分码，再和载波（图符4）进行调制（图符3）。
调制后的信号和器延迟（图符9）的信号进行相乘（图符10）处理使
图12DPSK调制原理框图图22DPSK
的差分相干解调原理框图
图3DPSK调制、
解调仿真系统
91
福建电脑2012年第12期
得相位对应，经低通滤波（图符11）后进行抽样（图符15）和判决（图符17）恢复成原信号。
各图符参数设置如表1所示。
3、2DPSK 调制解调系统的仿真结果及分析3.12DPSK 调制结果
DPSK 调制过程的波形仿真如图4所示。
3.22DPSK 解调结果
DPSK 调制过程的波形仿真如图5所示。
3.3结果分析
从图4的调制波形中可以看出，当图4（a ）中的输入数字信号为1时，已调信号波形图4（c ）载波相位改变；当图4（a ）中的输入数字信号为0时，载波相位不改变，这与理论相一致。
从图5中可以看出，各个波形与理论结果相对应。
比较图4（a ）和图5（c ）可以看出它们的波形完全一致，说明利用symstemview 实现2DPSK 系统时，译码端
能够够得到正确的译码结果。
4、结论
随着通信事业的发展,通信系统的设计也会越来越复杂，通过Systemview 软件仿真通信系统，可以大大地降低通信过程实验成本，更为直观、正确地理解系统的工作原理和结果，而且可为硬件的研制提供一定的参考作用，缩短开发周期。
参考文献：
[1]樊昌信,张甫翊,徐炳祥,等.通信原理[M].第5版.北京:国防工业出版社,2002.
[2]刘开健，张海波，吴光敏.基于SystemView 的PCM 通信系统仿真[J].石油仪器,2007,10:72-74.
[3]杨伟祥,徐伯庆.通信原理实验用SystemView 仿真的应用[J].实验室研究与探索,2009,28(9):62-65.
[4]孙屹，戴妍峰．SystemView 通信仿真开发手册[M]．北京：国防工业出版社2004.
表12DPSK 调制与解调模型图符参数设置
图4DPSK
调制过程波形图
图5DPSK
解调波形图
92。
