变电所简介资料
变电所的简介
真空断路器特点
真空断路器的优点： 1、在密封的容器中熄弧，电弧和只炽热气体不外露，灭弧室独立，安 装简 单方便。 2、触头间隙小，合闸功率小，机构简单，使用寿命长。 3、熄弧时间短，弧压低，，开断次数多。 4、动导杆的惯性小，适用与频繁操作。 5、真空开关开断后断口间介质恢复快，介质不需要更换。 6、灭弧介质和绝缘介质不用油，没有火灾和爆炸的危险。 7、在真空开关管的使用年限内，触头部分不需要维修、检查一般可达 20年左右不需要检修。维护工作量小。 真空开关的缺点： 1、对开断感性小电流时，断路器灭弧能力较强的触头材料容易产生截流，引 起过电压，应采取相应的过电压保护。 2、产品一次投资价格较高。
缺点：在温度达到200度时以上时开始分解分解生成物中有氢氟酸，这是一种强腐蚀和 剧毒，且水分的凝结对沿边绝缘也是有害的。SF6的密度远大于空气密度，所以低凹地 区的氧气将被SF6代替。 技术参数： SF6额定工作压力0.35Mpa、最低工作电压0.25Mpa、年漏气率≤1%
SF6断路器的维护与检修： 巡视的具体内容： 1、SF6气体压力表指示是否正常。 2、分合闸指示牌是否正常。 3、是否有任何异常声音和臭味 4、瓷套是否开裂、损坏，污脏。 5、检查环境温度，若温度下降超过允许值，应起动加热器，防止气体液化，检查气体 压力，通常应为0.4~0.6Mpa(20℃)
变压器保护
影响比率差动保护的三个因素 1、正常时变压器励磁涌流很小为Ie电流的 1%~5%， 空载投入或外部故障切除后的电压恢复时，则出 现励磁涌流。 2、有载调压，带负荷调档产生不平衡电流。 3、变压器两侧互感器变比、相位不同。 以上三点都可能影响差动的灵敏度,为了减少或消 除不平衡电流的影响,使变压器外部短路时引起差 动保护SF6断路器 结构：1、开断元件（动静触头、灭弧装置） 2、支撑元件（用来支撑断路器的器身） 3、底座 （用来支撑和固定断路器） 4、操动结构 （用来操动断路器分合闸） 5、传动结构（将操动机构的分、合运动传 给导电杆和动触头）
采区变电所
摘要采区变电所是采区供电中心，它担负着整个采区的受电、配电、变电任务。
采区变电所的基本组成有；高压配电箱、防暴型干式变压器或移动变电站，高低压自动馈电开关等主要部分。
本次设计论的是采区变电所移动变电所移动变电站、工作面配电点、采区变电所硐室等如何确定；负荷的统计及变压器型号、容量、台数的选择；高、低压电缆的选择及开关的确定等；最后来设计整套的采区供电系统。
关键词：供电系统，移动变电站，电缆第一章采区供电设计概述采区供电是整个井下供电的一个重要组成部分，同时也是井下采煤机械化，电气化的物质基础，它对整个采区的正常生产和安全应影响极大。
因此，正确地进行采区供电设计是十分必要的。
1.1采区供电设计的目的井下采区供电设计的目的是应用煤矿井下供电理论知识具体解决井下供电的技术问题，使学生学会查阅技术资料和各种文献的方法，培养计算数据，绘制图表，编写技术资料的能力，掌握井下供电设计的技术经济政策及安全规程的规定，完成井下采区供电设计的内容及对机电设计技术员的基本训练。
1.2对井下采区供电设计的基本要求设计要符合《煤矿安全规程》、《煤矿工业设计规范》和《煤矿井下供电设计技术规定》设计遵循煤矿工业建设的方针政策，在保证供电安全可靠的基础上进行技术经济比较，选择最佳方案。
设备选型时，应采用定型的成套设备，尽量采用新技术，新产品，国产设备，积极采取措施，减小电能损耗、，节约能源。
设计质量确保技术的先进性，经济的合理性，安全的适用性。
1.3采区供电设计的任务采区变电所和工作面配电点位置的确定采区供电系统的拟定采区变电所的负荷统计及变压器容量、型号、台数选择。
采区高压电缆的选择采区低压动力电缆的选择采区电网短路电流的计算采取高、低压配电装置的选择采区高、低压开关保护装置的整定计算井下漏电保护及井下保护接地系统采区变电所的硐室及设备布编制设计说明书及绘制图纸的要1.4采区供电设计说明书要求说明书应反应出设计人员的基本设计思想、设计方法和步骤，给出主要计算公式及设备选择结论及技术特征。
风井变电所简介
风井变电所简介
***公司风井变电所主要担负着主通风机、瓦斯抽放站、西风井的供电任务，矿井主通风机选用FBCDZ-10-No32型对旋式轴流通风机2台，其中1台工作，1台备用。
每台通风机配用YBF630M-10型 10kV 355kW专用防爆电动机2台。
供电运行方式为分列运行，10kV供电I回路来自35kV变电站I 段（兴龙站），21号高压柜，10kV供电II回路来自35kV变电站II 段（胡庄站），22号高压柜，通过架空线路与35kV变电站高压控制设备相连。
风井变电所1号高压柜为I回路进线，15号高压柜为II回路进线，6号柜为西风井I回路控制柜，11号柜为西风井II 回路控制柜，7号柜为瓦斯抽放站I回路控制柜，10号柜为瓦斯抽放站II回路控制柜，有两台动力变压器，为低压提供电源。
所有的供电设备均配有微电脑综合保护装置，具有过流、漏电、接地等保护功能以及参数调试、整定和监控功能，提高了供电系统的安全性与可靠性。
监控计算机与矿井调度中心计算机联网后，通过矿井调度网络，相关人员能及时了解通风机房情况。
35kV城南变电站简介
35kV城南变电站简介
35kV城南变电站位于金乡县金乡镇南店子村（缗南二路南西段），是金乡县城网改造重点工程，是金乡县第一座全室内站（变电站）、所（供电所）合一变电站。
35kV城南变电站征地5.1亩,设备区南北长34.5m，东西长42.7m，为两层布置楼房。
一层西侧南部为10kV高压室，北部为控制室，一层东侧为变电站工具室、资料室、值班室和缗城供电所办公区，二层西侧为35kV高压室，东侧为缗城供电所办公区。
变压器及电容器置于10kV高压室外西侧高压设备区内。
该变电站35kV进线及10kV出线全部为电缆。
35kV电气主接线为内桥接线，35kV进线2回，35kV缗南线为主供电源，35kV彭城线作为备用电源。
有载调压变压器2台，容量为25000+16000kVA。
10kV系统为单母线开关分段，10kV电容器间隔2回, 10kV所用变间隔1回,10kV出线间隔11条,目前运行9条，分别为南豆线、霍古线、南清线、鱼山线、南门线、金山线、缗城线、南肖线、南东环线，供电范围为城区、金乡镇西南部及临近的马庙镇、鱼山经济开发区。
35kV城南输变电工程的建设投运，满足了马庙镇、鱼山经济开发区大蒜冷贮客户对电能质量的要求。
10kV出线与110kV金乡变电站、110kV城西变电站10kV出线手拉手环网供电，优化了电网结构，缩小了高低压线路的供电半径，有
效地降低了线损，提高了供电可靠性并改善了县城南部用电状况。
保障乡镇经济发展和居民生活用电的同时有力地促进了全县大蒜冷贮产业的发展，获得了很好的社会效益和经济效益。
牵引变电所
牵引变电所工频单相交流电力机车是功率很大的单相负荷，必然会影响到三相电力系统的对称性。
因此牵引变电所的重要任务不仅是将电力系统送来的高压电变为电力机车所需的电压．而且还通过采用不同形式的变压器及其结线，使电力机车的单相负荷对电力系统的不良影响降低到最小。
根据所采用的变压器的类型不同，牵引变电所通常又分为：单相牵引变电所（包括纯单相变电所，单相V，V结和三相V,V结变电所）；三相变电所；牵引变压器原边额定电压为110 VV A-220 kV，副边额定电压为55 kV或27.5 kV，比牵引网额定电压高10%。
为了提高牵引供电的可靠性，牵引变电所一般都安装两台变压器，即所谓冗余配置。
每台变压器就能承担全部负荷。
正常运行时，一台工作，另一台作为检修或故障时的备用。
第一节单相牵引变电所采用单相变压器的牵引变电所称为单相牵引变电所。
电力机车是单相交流负荷，显然，牵引变电所采用单相变压器最为直观简单，如图2—1所示。
单相变压器的高压绕组AX接三相电源的某两相，例如图中A、C相，电压为110 kV或220 kV 。
低压绕组ax的首端a接到牵引母线上，末端x与钢轨连接。
低压绕组输出电压为27.5 kV。
应该说明，单相牵引变压器和一般单相变压器的绝缘结构不同。
一般单相变压器，或是单独使用，或是组成三相组式变压器，都是一端接高压，另一端接地或接中性点，故可采用分级绝缘，接地端的绝缘水平较低。
而单相牵引变压器的高压绕组两端都接高压，故对地的绝缘要求相同，即所谓全绝缘。
1、三相V,V结线三相V,V结线是将两台V,V结线的单相变压器安装在同一油箱内，所以可视为单相变压器结线。
如图2—6所示。
一台单相变压器的高压绕组为A1-X1，低绕组为al-xl，另一台为A2—X2与a2—x2。
高压绕组引出3个端子A,B,C接三相电源，所以通常又称为三相V,V结线变压器。
第二节馈线电流馈线电流是指牵引变电所牵引侧母线经由馈电线送到牵引网中的电流。
35KV降压变电所

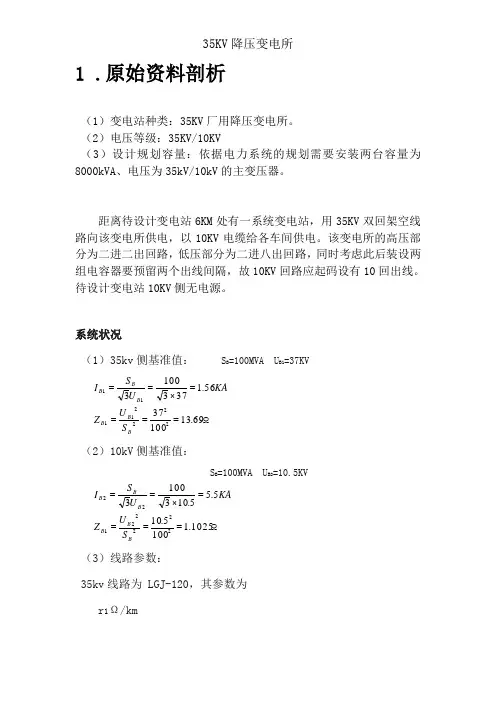

1 .原始资料剖析（1）变电站种类：35KV 厂用降压变电所。
（2）电压等级：35KV/10KV（3）设计规划容量：依据电力系统的规划需要安装两台容量为8000kVA 、电压为35kV/10kV 的主变压器。
距离待设计变电站6KM 处有一系统变电站，用35KV 双回架空线路向该变电所供电，以10KV 电缆给各车间供电。
该变电所的高压部分为二进二出回路，低压部分为二进八出回路，同时考虑此后装设两组电容器要预留两个出线间隔，故10KV 回路应起码设有10回出线。
待设计变电站10KV 侧无电源。
系统状况（1）35kv 侧基准值： S B =100MVA U B1=37KVΩ====×==69.131003756.1373100322221111B B B B B B S U Z KA U S I（2）10kV 侧基准值：S B =100MVA U B2=10.5KVΩ====×==1025.11005.105.55.103100322222122B B B B B B S U Z KA U S I（3）线路参数：35kv 线路为 LGJ-120，其参数为r 1Ω/kmX 1Ω/km436.0348.0236.02221211=+=+=x r z Ω/kmZ=z 1*Ω 318.069.1336.41*===B Z Z Z（1）10 kV 母线同意最低的功率因数不低于0.9。
（2）在最大运转方式下，待设计变电站高压母线上的短路功率为1000MVA 。
（3）LGJ —Ω/km（4）最大负荷利用小时数Tmax=4000h环境条件℃，土壤电阻率ρ≤500Ω•m 。
∑∑=+++++++==+++++++=)(3910700530320300500580500480)(7740950750140095010008507401100KW Q KW P )(8671391077402222KVA Q P S =+=+=∑∑2.2 变电站变压器台数的选择原则（1）关于只供应二类、三类负荷的变电站，原则上只装设一台变压器。
牵引变电所简介
互感器分为电流互感器和电压 互感器，分别用于转换电流和 电压。
互感器的作用是保护设备和测 量仪表。
输电线路与母线
01
输电线路是用于传输电能的导线或电缆。
02
母线是牵引变电所内连接各个设备的导线或电缆。
输电线路和母线的材质和规格根据不同的输电需求进行选择。
03
控制系统与保护装置
控制系统是用于控制牵引变电所 内各个设备运行的装置。
作用
牵引变电所是铁路电气化的核心 设施，能够提高铁路运输效率和 安全性，同时降低运营成本。
组成与结构
组成
牵引变电所主要由变压器、断路器、 隔离开关、母线、电流互感器、电压 互感器等设备组成。
结构
牵引变电所的结构根据其规模和实际 需求可分为电源进线柜、降压变压器 柜、馈线柜、高压开关柜、控制柜等 主要部分。
05
牵引变电所的节能与环保措施
能效提升与节能技术应用
采用高效变压器
选择具有高效率的变压器，以减少能量损失。
优化输电线路
采用低阻抗输电线路，减少线路损耗。
负载自动调整
通过技术手段实现负载的自动调整，使变压器输出与实际负载相 匹配，降低能耗。
环保措施与绿色能源利用
使用清洁能源
优先选择使用清洁、可再生的能源，如风能、太阳能等。
紧固件检查与紧固
对牵引变电所的紧固件进行检查 和紧固，防止松动和脱落。
异常处理与事故应对
异常情况处理
当牵引变电所出现异常情况时，应立即采取措施进行处理，如断 路器跳闸、变压器漏油等。
事故应对
制定牵引变电所的事故应对预案，包括火灾、地震等自然灾害和人 为破坏等情况的应对措施。
应急电源与备用设备
在牵引变电所设置应急电源和备用设备，确保在故障情况下能够及 时恢复供电。
220kV变电所电气主接线设计原始数据资料
220kV变电所电气主接线设计原始数据资料一、概述所设计变电所为一枢纽变电所，根据系统地区负荷的要求，拟装设两台主变压器，设计容量为240MVA，变电所要求一次建成，变电所电压等级共分为三级：220 kV、110 kV、35kV，变电所进出线220kV侧4回；110kV侧6回；35kV侧8回。
二、变电所的负荷情况110kV侧最大负荷140MVA（4-10月），最小负荷90MVA。
35kV侧最大负荷80MVA（4-10月），最小负荷50MVA。
（最大负荷持续时间4-10月，6个月）三、变电所与系统联系情况220kV系统容量为2000MVA。
110kV系统容量为1000MVA。
220kV由系统以两回线联系接本所又从本所以两回线连至另一地区变电所，110kV以两回联络线连接110kV系统，此两回线在正常工作情况下，只起联络作用，只是在故障或检修情况下，才需短时间向110kV地区负荷供电，110kV以四回线供110kV地区负荷，35kV侧以8回线供35kV侧负荷。
四、计算短路电流参数220kV系统归算至变电所220kV母线总电抗标幺值Xc﹡220=3.2,220kV以系统容量为基准，110kV系统容量为1000MVA,归算至变电所110kV侧母线总电抗标幺值为Xc﹡110=1.3。
五、建所条件所设计变电所设在地势较平坦，具有良好出现走廊条件，但土地质量为一般的地区，年平均最高温度为38℃。
六、设计基本要求1．设计原则：在保证安全、经济、灵活、方便的条件下力求接线简单、布置紧凑，具有较高的自动化水平。
2．所址选择要求：尽量接近负荷中心，不占或少占良田、高低压设备进出线方便（考虑到交通运输方便性）。
3．变电所拟装设两台主变，其中一台主变断开时另一台主变承担50%以上的全部负荷。
牵引变电所主要电气元件简介
-1-牵引变电所主要电气元件简介：变电所是电力系统中对电能的电压和电流进行变换、集中和分配的场所。
为保证电能的质量以及设备的安全，在变电所中还需进行电压调整、潮流（电力系统中各节点和支路中的电压、电流和功率的流向及分布）控制以及输配电线路和主要电工设备的保护。
按用途可分为电力变电所和牵引变电所（电气铁路和电车用）。
下面这张图片是一个牵引变电所的远景：通过这张图片，我们可以对整个变电所在外观上有个更加合理和深刻的认识，对整个变电所有更加深刻的立体感。
首先我们来介绍整个变电所最高的钢架结构：避雷针.如右图所示，避雷针位于变电所的四个角落，在雷雨天气，高空出现带电云层时，迅雷针被感应上大量电荷，由于避雷针针头是尖的，而静电感应时，导体尖端总是聚集了最多的电荷．这样，避雷针就聚集了大部分电荷．避雷针又与这些带电云层形成了一个电容器，由于它较尖，即这个电容器的两极板正对面积很小，电容也就很小，也就是说它所能容纳的电荷很少．而它又聚集了大部分电荷，所以，当云层上电荷较多时，避雷针与云层之间的空气就很容易被击穿，成为导体．这样，带电云层与避雷针形成通路，而避雷针又是接地的．避雷针就可以把云层-2-上的电荷导人大地，使其不对整个变电所构成危险，保证了它的安全。
说到避雷针，我们就不得不提起我们的高压进线上的防雷措施了，避雷线是我们变电所最常用的避雷措施，通常避雷线长2km左右，如下图的结构我们可以看见，在人字杆的顶部有一个钢架结构，在结构的顶端有一个挂环，起到连接避雷线的作用，由于高压进线线路较长，而我们的避雷针只能保护所内电气设备免受直击雷和雷电过电压的冲击，对于高压进线起不到保护的作用，而如果靠近变电所的高压进线受到直击雷和雷电过电压的影响，变电所内部分仪表可能由于过电压的作用，产生误动作，对整个电力系统的稳定性存在较大的影响。
为保证电力系统稳定可靠的运行，保证合格的供电质量，减少设备误动作率，所以，高压进线的防雷是非常必要的，选用避雷线也是比较经济合适的。
华北油田任东220kV变电所简介
站所简介任东220kv变电站，位于任丘市三街村西北方向100米处。
南邻油建二公司，北邻华北石化公司，占地面积40余亩。
该站一期工程于1984年10月27日投产运行，二期工程于1989年8月23日投产运行，1996年12月19日由京津唐电网供电转河北南网供电，现由河间章西变电站、任丘赵店变电站两个电源供电。
为了避免污闪事故，保证安全、可靠、优质、经济的提供电能，该站经2001年和2007年两次改造后，发展成为了省级优秀变电站。
该站有两条进线，分别为留任线211至220kV5母线与赵任线212至220kV4母线。
经两台120000kV A变压器、一台31500kV A变压器降压后，由八条110kV出线，五条35kV出线输出电能，并由10kV侧八组电容器组进行无功补偿。
构成了北至华北石化，南至荷花110kV变电站的供电网络，担负着整个华北油田的生产、生活、炼化加工以及地方供电的任务。
年供电量超过10.98亿kwh，是华北油田电网的枢纽、公司的要害。
该站现有设备573台套，包括220kV、110kV、35kV、10kV以及6kV在内的五个电压等级，接线复杂、保护种类繁多，平均每年倒闸操作上万次。
自1984年投产以来，该站经历了5次较大的工程改造，截止到2010年12月1日已安全可靠的运行9532天，为华北油田的安全供电做出了突出贡献。
该站现有职工24人。
其中站长、副站长各1人，值班长4人，值班员14人，保安员4人。
尽管该站人员换了一茬又一茬，但始终坚持以人为本、精细管理的先进理念，把安全工作放在首位，认真履行水电厂的供电服务承诺。
在倒闸操作上，他们独创出“区域操作法”和“等电位操作法”，提高了倒闸操作的安全系数。
不仅缩短了停送电时间，也为安全可靠供电提供了有力保障。
为进一步提高管理水平，该站完善了各种安全运行制度、设备安全事故预案、典型倒闸操作票、现场运行规程，归类、归档、保存基础资料15种。
站上操作无论大小，站长、副站长必须亲到现场把关监督，形成了由站长、副站长、值班长、值班员组成的安全监督网络。
煤矿井下采区变电所设计研究
煤矿井下采区变电所设计研究摘要煤矿资源在促进我国工业发展的过程中扮演着非常重要的角色,随着我国工业化进程的不断深入与发展,对于煤矿资源的需求量越来越大,这样进一步加大了我国煤矿资源的开采需求，由于我国的煤矿资源大多深埋地下,往往在开采的过程中需要利用矿井的方式进行,而电力是现代煤矿企业生产需要的主要能源，煤矿供电系统是保证煤矿企业安全生产的核心，它对提高煤炭生产质量、提高生产效益及保证安全生产等方面都有十分重要的意义。
随着煤矿生产规模的扩大，在煤矿井下实现综采综掘的过程中，井下用电机械设备的种类和数量越来越多，工作面电气设备总容量不断增大,由于井下电缆截面的限制,供电距离同时也在增长,井下形成一个十分复杂的电力网，设置采区变电所必不可少。
为了保证整个煤矿的安全和生产需要，安全、合理、可靠的井下供电系统更显得格外重要，结合采区实际情况，井下必须做到科学合理和安全用电，以保证煤矿开采事业的更好发展，基于此,本文主要对煤矿井下采区变电所设计技术进行了分析探究。
关键词煤矿井下采区；变电所设计；对策引言矿井供电主要划分为深井供电系统和浅井供电系统，无论使用哪一种供电方式，都离不开采区变电所供电，在供电过程中，它与煤矿井下中央变电所紧密相连，是实现地下生产供电的最后一个环节，对采区供电，地点相对固定。
井下采区变电所是井下各种动力负荷集中的场所，它通过放射式电网向井下比较集中的用电点供电，为了保证煤矿供电的安全性和可靠性，根据《煤矿安全规程》规定采区变电所供电线路不得少于两回路，所以采区变电所通常采用高压双回路供电，由于煤矿供电的特殊性和井下电气设备所处的恶劣环境，对采区变电所相关资料的收集、采区变电所、移动变电站和配电点位置的确定、供电系统的拟定、正确选择高低压电气设备、高低压电缆的选定、煤矿井下供电系统的“三大保护”的设定及采区变电所硐室布局等等，提出了很高的要求，以便检修和维护保养井下电气设备，满足矿井生产需要。
变电所及变电设备基础知识
变电运行及设备管理技术问答一．变电所基础知识1.什么是电气一次设备和一次回路？答：电气一次设备是指直接用于生产、输送和分配电能的生产过程中的高压电器设备，包括发电机、变压器、断路器、隔离开关、自动开关、接触器、刀开关、母线、输线线路、电力电缆、电容器、电抗器、电动机等。
有一次设备相互连接，构成的发电、输电、配电或进行其他生产过程的电气回路称为一次接线系统和一次回路。
2.变电所中的高压母线有哪几种？其接线形式有哪几种？答：变电所中常用的高压母线大体可分为软母线和硬母线两种，他们的用途位：1）软母线常用于室外，其特点是空间大，相间距离宽，散热效果好，施工造价低。
2）硬母线一般多用于室内配电装置，室外配电装置目前也开始朝硬母线方向发展，硬母线最大特点是与电气设备配套可节省占地面积且载流量大，但造价较高，一般硬母线可分为矩形、槽型、菱形和管型等。
一般变电所的母线接线形式有：单母线、单母线分段、双母线、双母线旁路、双母线分段旁路、3∕2断路器接线，4∕3断路器接线，以及无母线的桥形接线（有内桥外侨两种形式）、多角形接线和线路变压器组，共10种接线形式。
3.对变电所母线的要求有哪些？答：电网对变电所母线的要求是当母线满足以下要求时才可以投运：1）满足最大负荷工作电流及断路热稳定、动稳定要求，并校验合格；2）母线电晕、电压校验应合格；3）对于母线长、容量大、平均负荷高的母线应按最佳电流密度进行选择；4）各接点应连接牢固，温度不超过允许值。
4.什么是二次设备和二次回路？答：二次设备是指对一次设备的工作进行监测、控制、调节、保护，以及为运行、维护人员提供运行工况或生产指挥信号所需要的低压电气设备，如测量仪表、检查装置、信号装置、熔断器、控制开关、继电器、控制电缆等。
由二次设备相互连接，构成对一次回路设备进行测量、调节、控制、保护和监视运行工况、开关位置等信号的电气回路称为二次回路或二次接线系统。
连接保护装置的二次回路包括交流电流回路、交流电压回路、直流操作控制回路和信号回路及测量回路。
变电站原始资料
变电站原始资料1、电力系统概述1．1本变电所与电力系统联系12、说明110kV变电所通过两回110kV线路接至该变电所，再与电力系统相连。
由于原始数据未提供电力系统X X、S j及110kV变电所接线路长度L。
这里将X X取为0.0451, S j取为100MVA;按供电半径不大于5km 要求,110kV线路长度定为4.8km。
1.2 110kV变电所在电力系统中的地位和作用1、根据110kV变电所与系统联系的情况，该变电站属于终端变电所。
2、110kV变电所主要供电给本地区用户，用电负荷属于Ⅱ类负荷。
1.3 110kV变电所各级电压负荷情况分析1、供电方式110kV侧：共有两回进线，由系统连接双回线路对110kV变电所供电。
10kV侧：本期出线6回，由110kV变电所降压后供电。
2、负荷数据1）、全区用电负荷本期为27MW，共6回出线，每回按4.5MW计；远期50MW，14回路，每回按3.572MW设计；最小负荷按70％计算，供电距离不大于5kM。
2）、负荷同时率取0.85，cosφ=0.8，年最大利用小时数T max=4250小时/年。
3）、所用电率取0.1%。
1.4 110kV变电所的自然条件1、水文条件1）、海拔80M2）、常年最高温度40.3℃3）、常年最低温度1.7℃4）、雷暴日数——62日/年5）、污秽等级为3级2、所址地理位置与交通运输情况地理位置不限制，交通便利。
2、三相短路电流计算2.1 电力系统与110kV变电所接线图2、短路电流的计算步骤（1）、选择计算短路点；（2）、画出等值网络图；1）选取基准容量S j和基准电压U j（kV）（一般取各级的平均电压），计算基准电流I j= S j/3U j（kA）。
2）计算各组件换算为同一基准值的标么电抗。
3）绘制等值网络图，并将各组件统一编号，分子标各组件编号，分母标各组件电抗标么值。
（3）、化简等值网络图；1）为计算不同短路点的短路电流值，需将等值网络分别化简为以短路点为中心的辐射形的等值网络。
XX供电所简介
和孝供电所简介
和孝镇地处汝南县城西南方。
东临梁祝故里梁祝镇，西临常兴乡，南靠大王庄，北与官庄镇搭界。
是汝南西南部各乡镇物资经济文化交流的中心枢纽，交通十分便利。
辖区有16个行政村，31000人口，农业主要以种植小麦、玉米、花生为主。
工副业主要有农机修造、面粉食油加工、木器加工、制砖业、牛羊屠宰、冷冻冷藏等，有良好的用电和投资环境。
和孝供电所位于和孝镇政府东500米，和、马公路的南侧、供电所与和孝35KV变电站为邻，所内环境幽雅，整浩卫生。
被县文明委命“花园式”文明单位。
和孝供电区域有10KV供电主干线路3条，分支线路49条，线路总长86.9KM，400V线路总长156.9KM、配电变压器110台，其中公变85台，专变25台，总容量8560KVA，年供电量774万千瓦时。
10KV线损保持在5.0%以下，400V线损率保持在9.5%以下，电费回收达到收、缴双结零。
和孝供电所现有职工5人，农村电工14人，下设两个电工班，设有所长办公室、客户服务部、值班室、资料室、备品备件库、微机室等。
为河南省规范化管理供电所，规范的用电秩序和用电环境，为广大客户来和孝投资办厂提供必要的条件。
对在和孝投资的企业，供电所将提供最优质的服务，最可靠的供电质量，最宽松的用电环境，打造电力行业的优秀品牌。
给广大的用电客户提供最有力的用电保证，使各行各业得以长足的发展进步。
牵引变电所简介
接触网
牵引变电所
电力机车
钢轨
直接供电方式（带负馈线）
NF
2、BT供电方式
BT供电方式是在牵引网中架设有吸流变压器—回流线装置的一种供电方式，目前在我国电气化铁路中应用较广。吸流变压器的变比为1：1，它的一次绕组串接在接触网（1）中，二次绕组串接在专为牵引电流流回变电所而设的回流线（NF）中，故称之为吸流变压器—回流线供电方式，如下图所示。在两个吸流变压器中间用吸上线将钢轨与回流线连接起来，构成电力机车负荷电流由钢轨流向回流线的回路。两个吸流变压器之间的距离称为BT段，一般BT段长2—4Km。
（二） 牵引变压器接线方式简要说明：
下面列表简要说明变压器各种接线方式的比较
（三）牵引变电所分类及典型接线 牵引变电所，按照电压等级分，有110KV、220KV和330KV三种，下面列出四种变电所典型接线： （1） V/V变 （2）平衡变（上海局） （3）全三相（霸州所） （4）AT所
（2）外桥接线：如下图所示。该接线的特点是变压器故障不影响线路，变压器的投入和切除方便，线路穿越功率只经过桥断路器，但线路故障时影响一台变压器的供电。这种接线往往用于电力系统中比较重要的系统联络线上。
3、双T接线：双T进线是目前采用较普遍的一种接线方式，它在变电所要求有两回进线时采用。一般情况下，其中一回引自电源点的专用间隔，另一路进线可从电力系统的各供电线路上T接。双T接线比上述两种接线型式都简单，双回进线在供电要求不高的场合，采用一回主供，另一回备用。若两回进线均能作为主供回路，并能作为互为备用，可取消外跨条，在供电要求高的场合，应优先采用两回进线均能作为主供的方案。
牵引变电所中的受电设备、牵引变压器和馈电设备等的配置，连接方式形成牵引变电所的主接线，并以主接线图表示。牵引变电所的类型直接决定变电所牵引侧的馈线形式，而牵引变压器的接线方式对牵引侧的接线形式都有直接影响。 我国现有牵引变电所采用的主接线，根据牵引变电所的类型和牵引变压器的接线方式，可分为四种， （1）三相YN/D11接线（Y/△接线） （2）单相V/V接线 （3）单相并联接线 （4）三相/两相斯科特接线
变电站工程简介
否全部完毕且合格。
3、35kV及站用电配电装置
• 35kV配电柜一般手车式金属铠装柜，由开关室、仪表室、 母线室、电缆室等部分构成；开关一般为真空或SF6断路 器，母线多为D型母线，保护装置多为微机综合保护器就 地保护，安全采用五防保护。
(3)主变压器安装程序
（4）主变压器安装注意事项
• 运送过程冲撞统计值不不小于要求； • 充氮运送旳变压器充氮压力符合要求； • 器身检验时器身暴露在空气中旳时间不超出16小
时，且湿度符合要求； • 主变到位后做好接地； • 注油及热循环时，铁芯及全部绕组必须接地； • 中性点接地线不能用构支架替代，不少于两根且
变电站工程简介
电气监理人员培训资料
一、变电站旳作用
• 变电站旳主要作用是把不同电压等 级旳电网连接起来，并经过输电线 路完毕电能旳输送、分配任务。一 般来讲，发电厂发出旳电能经过升 压变电站升压后送到电网，电网把 电能送到目旳地后，经过降压站降 压后分配到顾客。
二、变电站旳基本布置
• 目前变电站基本上都采用经典设计 方案，其特点是构造紧凑、布局合 理、节省用地。一种220kV变电站 一般有一下主要建构筑物构成：
（2）断路器及刀闸
• 断流能力强，用于接 通、断开线路负荷， 并在线路故障时切断 大电流旳故障线路， 保护设备；操作机构 一般为液压，注旨在 充装SF6之前不允许电 动操作。刀闸主要用 于线路与设备旳隔离 及接地，不允许带负 荷操作。
（3）母线及电流互感器
• 母线一般采用三相共箱组 装，即三相共装在一种母 线筒内，经过连接件完毕 与设备旳连接；母线安装 时要尤其注意清理好导体 及母线筒旳污染及毛刺， 经过连接件可靠连接。电 流互感器主要用于检测、 计量、保护；注意电流互 感器二次侧必须可靠接地 且不允许开路。
牵引供电变电所-分区所-AT所学习资料
变电所分区所 AT所开闭所（sub-section post）牵引网有分支引出时，为保证不影响电力牵引安全可靠供电而设的带保护跳匣断路器等设施的控制场所。
多设于枢纽站、编组场、电力机务段和折返段等处。
在供电分区范围较大的复线AT牵引网中，有时为了进一步缩小接触网事故停电范围和降低牵引网电压损失和电能损失，也可在分区所与牵引变电所之间增设开闭所，也称辅助分区所（subsectioning post）。
开闭所的主要设备是断路器。
电源进线一般设两回，复线时可由上、下行牵引网各引一回，出线则按需要设置。
当出线数量较多时，也可将开闭所母线实行分段。
单线时如就近无法获得第二电源，也可只引一回电源。
AT牵引网辅助分区所（SSP）的典型结构见下图。
图中，T为接触网；F为正馈线，PW为与钢轨并联的保护线（protection wire）；B为断路器；SD为保安接地器；LA为避雷器；OT为控制回路电源；PT为电压互感器；AT为自耦变压器。
保护线的作用是当接触网或正馈线绝缘子发生闪络接地时，可与保护线形成金属性短路，便于断电保护动作。
分区亭分区亭设于两个牵引变电所的中间，可使相邻的接触网供电区段(同一供电臂的上、下行或两相邻变电所的两供电臂)实现并联或单独工作。
如果分区厅两侧的某一区段接触网发生短路故障，可由供电的牵引变电所馈电线断路器及分区亭断路器，在继电保护的作用下自动跳闸，将故障段接触网切除，而非故障段的接触网仍照常工作，从而使事故范围缩小一半。
AT所牵引网采用AT供电方式时，在铁路沿线每隔10km左右设置一台自耦变压器AT，该设置处所称做AT所。
牵引网的构成：1 馈电线2 接触网3 轨道回路和回流系统（一）牵引变电所牵引变电所是电气化铁路的心脏，它的功能是将电力系统输送来的110kV或220kV等级的工频交流高压电，通过一定接线形式的牵引变压器变成适合电力机车使用的27.5kV等级的单相工频交流电，再通过不同的馈电线将电能送到相应方向的电气化铁路（接触网）上，满足来自不同方向电力机车的供电需要。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
• 影响比率差动保护的三个因素
1、正常时变压器励磁涌流很小为Ie电流的 1%~5%， 空 载投入或外部故障切除后的电压恢复时，则出现励磁 涌流。 2、有载调压，带负荷调档产生不平衡电流。 3、变压器两侧互感器变比、相位不同。
以上三点都可能影响差动的灵敏度,为了减少或消除不平衡电流的影响,使变压器外部短路时引起差 动保护误动,在电流差动的基础上引入制动量以改善继电器特性,叫比率差动.
• 间隙接地的接地保护：
• 为防止工频过电压对变压器的危害，对220KV中性点不直接接地变压器采用的经放电 间隙接地方式，放电电压的整定均等于变压器额定相电压值，间隙长度约为 300~350MM。当系统发生单相接地故障时，有关中性点直接接地的变压器全部断开后， 带电源的中性点不直接接地变压器因接地点未消除而引起电网零序电位升高使放电间 隙放电，降低了对地电压，为防止变压器绝缘损坏，保护采用零序电流与零序电压并 联起动时间元件方式，在放电间隙放电，有零序电流时，通过零序电流保护切除变压 器。若放电间隙不放电，则利用零序过电压切除变压器。 放电间隙零序电流的专用电流互感器，设在放电间隙直接接地一端，当放电间隙放电， 中性点通过零序电流时，该保护动作跳闸，零序电流一般整定为100A。 零序过电压的零序电压值按1.8倍相电压整定. 变压器中性点间隙接地保护，为防止间隙性弧光放电而拒动，零序电流元件和零序电压 元件共同时间元件，并使电压电流元件返回时略带延时，保护动作时间为0.3~0.5秒。
• 缺点：
• 在温度达到200度时以上时开始 分解分解生成物中有氢氟酸， 这是一种强腐蚀和剧毒，且水 分的凝结对沿边绝缘也是有害 的。SF6的密度远大于空气密 度，所以低凹地区的氧气将被 SF6代替。
• 技术参数：
SF6额定工作压力0.35Mpa、最低工作电压0.25Mpa、年漏气率≤1%
巡视的具体内容：
• 后备保护: • 为了消除变压器外部相间短路所引起的变压器过电流,根据其容量
和电网的不同,装设后备保护. 一般用与降压变压器
1、过电流保护。
2、复合电压起动的过电流保护。
一般用于升压变压器、电网联络变压器和过电流保护不符合灵敏 性要求的降压变压器。
3、负序电流和单元件的低电压起动的过电流保护， 可用于发电机变压器组 4、过负荷保护
电压互感器
•
• 电压互感器一般经过隔离开关和熔断器接入高压 电网,高压熔断器的作用是用来防止高压电网受电 压互感器的本身及其引线故障的影响. 电压互感器在运行中二次绕组必须可靠接地,以 防止绝缘击穿时二次侧穿入高压,危机人身和设备 安全,该接地为保护接地.
变电所的简介
赵虎
2012213121
• 变电所(substation)就是电力系统中对电能的电压和电流进 行变换、集中和分配的场所。为保证电能的质量以及设备 的安全，在变电所中还需进行电压调整、潮流（电力系统 中各节点和支路中的电压、电流和功率的流向及分布）控 制以及输配电线路和主要电工设备的保护。按用途可分为 电力变电所和牵引变电所（电气铁路和电车用）。
变压器构造
• 防爆管的作用:
• 是保护变压器的安全8000KVA以上的变压器皆应设这种保 护装置. • 变压器冷却装置的作用:保证变压器散热良好.
• 变压器的接线方式：
Yy0 Yd1 Yd11
变压器保护概述:
• 变压器是电力系统中重要的供电元件,它发生故障的时候 将给供电可靠性和系统的正常运行带来严重的后果.变压 器的故障包括绕组的相间短路、接地短路、匝间短路、断 线以及铁心的烧毁和套管、引出线的故障。当变压器外部 发生故障时，由于其绕组中将流过较大的短路电流，会使 变压器温度上升，变压器长时间过负荷过励磁运行，也将 引起绕组和铁心的过热和绝缘损坏。
变电所的主要组成设备
• • • • • • • 变压器 高压断路器 互感器 隔离开关 母线 消弧线圈 防雷措施
变压器
• 作用:
变压器是利用电磁感应的原理制成 的一种静止的电气设备,他把某一电压 等级的交流电能转换成频率相同另一 种或几种电压等级的交流电能.是电力 系统中的重要设备
分类
• 按冷却方式分类：干式（自冷）变压器、油浸（自冷）变 压器、氟化物（蒸发冷却）变压器。 • 按防潮方式分类：开放式变压器、灌封式变压器、密封式 变压器。 • 按铁芯或线圈结构分类：芯式变压器（插片铁芯、C型铁 芯、铁氧体铁芯）、壳式变压器（插片铁芯、C型铁芯、 铁氧体铁芯）、环型变压器、金属箔变压器。 • 按电源相数分类：单相变压器、三相变压器、多相变压器。 • 按用途分类：电源变压器、调压变压器、音频变压器、中 频变压器、高频变压器、脉冲变压器。
变压器构造
• 变压器油主要指标绝缘强度、粘度、酸价、闪点、凝固点， 水溶性酸等 • 油箱保护装置 油枕、呼吸器、防爆管 油枕的作用：供油膨胀之用,可使油面高度超过箱盖和套 管的高度使绝缘使绝缘套管也充满变压器油,以增加引出 线的绝缘强度.
呼吸器的作用:当变压器由于负荷或环境温度的变化而使
变压器内的油体积发生膨胀,迫使油枕内的气体通过呼吸 器产生呼吸以清除空气中的杂务.同时防止油枕内的绝缘 油与大气直接接触将潮气带进变压器内.所以装设呼吸器 保持变压器内变压器油的强度.
一、变压器并列运行的条件： • 1、各变压器各变压比应相等 • 2、各变压器的阻抗电压应相等 • 3、绕组的接线组别应相等 • 4、并列运行变压器容量比一般不 应超过 3：1 并需核定相位后方可并列。
二、变压器发生下列异常应停电处理 1、变压器着火 2、端子过热熔断，形成非全相运行 3、储油柜、压力释放阀嘭油冒烟 4、外壳破裂、大量冒油 5、套管有严重破裂和放电现象
1、开断元件（动静触头、灭弧装置） 2、支撑元件（用来支撑断路器的器身） 3、底座 （用来支撑和固定断路器） 4、操动结构 （用来操动断路器分合闸） 5、传动结构（将操动机构的分、合运动传 给导电杆和动触头）
SF6绝缘气体的特点
• 优点：
无色、无味、无毒、不可燃的惰 性气体，并有优异的冷却电弧 特性，特别是在开关设备有电 弧高温的作用下产生较高的冷 却效应，避免局部高温的可燃 性。SF6的绝 缘性能远远超过传统的油，其最 高单元工作电压274KV，开断 电流能力达到80KA。
变压器的构造
• • •
• 变压器 •
• • •
器身（铁芯、绕组、绝缘、引线） 调压装置 油箱和冷却装置 保护装置(包括储油柜、压力释放阀、吸湿器） 测温装置、净油器、气体继电器 出线套管 变压器油 其他附件（包括油位计、放油阀、铭牌等）
变压器构造
• 铁芯：变压器铁芯和绕组是变压器的最基本的部件，是
• 巡视的具体内容：
1、断路器开关位置指示是否正确。 2、弹簧储能状态正确。
互感器
• 作用：
互感器是一次系统和二次系统的间的联络元件，用分别向测量仪表、 继电器的电压和电流线圈供电，正确反映电气设备的正常运行和故障 情况，是一种专供测量仪表、控制及保护设备用的特殊变压器。
电压互感器 分类： 电流互感器
2、弹簧储能是否到位 3、辅助开关切换是否正常。 4、各紧部件的紧固状况。 5、对传动部位加润滑油。
• 定期检查的项目：
1、定期进行SF6气体水分含 量的测量 2、每两年检查以下断路器回 路电阻 3、每五年对机械部位进行检 修。 有下列情况之一者进行大修： 1、当巡视与正常检查查出异 常情况 2、当达到规定的机械寿命 3、正常运行超过十年
2、原理 差动速断保护是利用动作电流躲避变压器励磁涌流影响的最简单的保护的方法。 正常时励磁涌流是(1%~5%)Ie,当变压器空载投入或外部故障切除后电压恢复时则要出 现励磁涌流,涌流值可达到6~8倍额定电流,而变压器严重故障时,短路电流很大20~30额 定电流此时电流互感器严重饱和短路电流二次波形发生严重畸变,完全可能出现间断角 和各种高次谐波,利用二次谐波次制动的原理比率制动保护 可能拒动,因此用差动速断保 护作为辅助保护能 快速跳闸。 比率差动保护的原理是将变压器各侧的电流互感器按循环电流法接线,在变压器 正常和外部短路时,其各侧流入和流出的一次电流之和为零保护不动作,当变压器 内部发生短路时,连接变压器各侧的电源都向变压器供给短路电流,各侧所供短路 电流之和,使保护动作,瞬时切除故障,因此纵联差动保护能正确的区别变压器的内 外故障.
真空开关的缺点：
1、对开断感性小电流时，断路器灭弧能力较强的触头材料容易产生截流，引起过电压， 应采取相应的过电压保护。 2、产品一次投资价格较高。
真空断路器的维护
• 真空断路器的检修周期：
1、结合季节性预防性试验对真空灭弧室断口采用工频耐压 方法检验真空度。 2、在正常操作次数达到2000次，开断额定短路电流10次后， 应检查各部位的螺丝有无松动。 3、真空开关停运、储存达20年后，应检查真空度。
高压断路器
• 高压断路器作用:
高压短路器的本身具有强力消弧装置,在正常运行时它可以带负荷接 通和分断各种电气设备和输配电线路的电流,故障时他和保护装置配合, 能迅速可靠的切除故障电流,以防止事故范围扩大.
断路器的分类:
1、少油断路器 2、多油断路器 3、SF6断路器 4、真空断路器
SF6断路器
• 结构：
变电所的分类
• 露天变电所，变压器位于露天地面； • • 半露天变电所，变压器位于露天地面，但其上方有顶板或 挑檐； • 附设变电所，其一面或数面墙与建筑物的墙共用，且变压 器室的门和通风的窗向建筑物外开，当配电装置 位于建 筑物墙内时称为内附式变电所，当配电装置位于建筑物墙 外时称为外附式变电所； • 独立变电所，为一独立建筑物；杆上变电所，变压器用台 架安装在电杆上，不设遮拦和围墙； • 户外箱式变电站。
变压器保护:
电量保护 1、差动速断保护 2、比率差动保护 3、后备保护(高后备, 低后备) 4、中性点间隙接地保 护 5、零序过流保护 非电量保护： 1、本体轻、重瓦斯 2、有载轻、重瓦斯 3、压力释放 4、温度保护
