mallat分解方法

mallat分解方法1. 简介mallat分解方法是一种在信号处理中常用的技术，用于将信号分解成不同尺度的频带。

这种方法基于小波变换，通过对信号进行多级分解，可以得到信号在不同频率范围内的表示。

mallat分解方法由Stephane Mallat于1989年提出，是一种基于多尺度分析的信号处理方法。

它在许多领域中得到广泛应用，如图像处理、音频处理、压缩等。

mallat分解方法的核心思想是使用小波函数作为基函数进行信号分解。

小波函数具有时域和频域上的局部性质，可以有效地捕捉信号的局部特征。

mallat分解方法通过对小波函数进行缩放和平移操作，构建了一组具有不同尺度和位置的小波函数族。

2. mallat算法步骤mallat算法主要包括两个步骤：分解和重构。

2.1 分解•将原始信号进行低通滤波和高通滤波得到近似系数和细节系数。

•低通滤波器将原始信号中的低频部分保留下来，并且去除了高频部分。

•高通滤波器将原始信号中的高频部分保留下来，并且去除了低频部分。

•重复上述步骤，将近似系数作为输入，继续进行低通滤波和高通滤波，直到达到设定的分解层数。

2.2 重构•将分解得到的近似系数和细节系数进行逆变换，得到重构信号。

•逆变换过程是对分解过程的逆操作，通过将每一级的近似系数和细节系数进行上采样、滤波和加权求和，得到重构信号。

3. mallat分解方法的应用mallat分解方法在信号处理领域有广泛的应用。

3.1 图像处理mallat分解方法可以用于图像压缩、去噪等方面。

通过对图像进行mallat分解，可以得到不同尺度上的图像信息。

根据不同尺度的重要性，可以选择保留部分系数，从而实现图像压缩。

同时，在mallat分解域中对图像进行去噪处理也是一种常见的应用。

3.2 音频处理mallat分解方法可以用于音频信号降噪、特征提取等方面。

通过对音频信号进行mallat分解，可以得到不同尺度上的音频信息。

在降噪方面，可以根据不同尺度的能量分布来选择保留或去除部分系数，从而实现降噪效果。

基于小波变换的汽车振动信号去噪分析_图文(精)

基于小波变换的汽车振动信号去噪分析,姜永胜.王其东设计-研究基于小波变换的汽车振动信号去噪分析姜永胜・-一.王其东1(1.合肥工业大学机械与汽车工程学院,合肥230009;2.安徽江淮汽车有限公司,合肥230022摘要:从小波变换的理论背景出发。

介绍了利用小波变换对信号进行分解的原理。

并针对汽车振动信号的非平稳性特点.对驾驶员座椅振动信号用dB4小波进行了多分辨分析和小波包分析。

并运用Madab中的Wavelet 7I钿Uox对其进行去噪处理,取得了明显的效果。

通过与FouIie珐噪的比较,可以看出小波变换在汽车振动信号去噪中有着Fourier分析无可比拟的优点。

关键词:汽车振动;多分辨分析;小波包分析;去噪中图分类号:U461.4文献标识码:A 文章编号:1005—2550(200604-0023-03汽车在实际行驶过程中.其振动信号的激振源主要有发动机振动、汽车各总成所产生的振动、车轮滚动产生的周期振动以及路面不平度产生的随机激励。

显然此信号是一个含噪声的非平稳振动信号[¨。

对汽车振动信号的处理以往采用的方法是基于 Fourier变换的谱分析法。

但F0urier变换是一种基于整个时域或频域的全局变换.无法表述信号的时频局域性质.不适用于非平稳信号的处理。

尽管窗口FouIier变换有了一定的改进.但由于窗口的形状和大小固定不变.与频率无关。

无法实现频率分辨率随频率变化进行自动调节的要求。

目前流行的小波分析具有多分辨率分析的特点.且在时频两域都具有表征信号局部特征的能力.可以聚焦到信号的任意细节进行频域处理.频率分辨率可随信号的频率变化进行自动调节.非常适用于非平稳振动信号的处理c2]。

所以小波分析又称为“数学显微镜”。

是振动信号分析与处理的得力工具。

本文针对汽车振动信号的特征.采用小波变化对其进行去噪,取得了比 Fourier变换优越的去噪效果。

1小波变换理论1.1小波变换【¨】对于任意函数t∈L2(R的连续小波变换定义为:聊(Ⅱ,6=叭t,钆.6(f]=l妒硝(t狄t山 (1 式中,‰础=了音妒(气}口,6∈噩,口≠o;口为频率参数, 称为尺度因子;6为时移参数,称为平移因子。

mallat算法原理

mallat算法原理Mallat算法，又称Wavelet Transform，是一种基于小波函数的数据分析和处理方法，它将信号或图像分解成一系列小波频带，然后进行变换和重构以完成特定的分析或处理任务。

这种算法的优点在于具有时间和频率上的局部性、多分辨率分析和灵活的压缩性能等。

Mallat算法基于小波函数的变换，这些小波函数是一系列的正交函数(如Haar、Daubechies、Coiflet等)，它们具有时频局部性质，可以捕捉信号的局部特征，如短暂的信号脉冲和边缘等。

这些小波函数都是由一个母小波函数通过平移、缩放、反转等操作得到的。

Mallat算法的基本过程分为分解、重构和逆变换三个步骤。

1. 分解：将原始信号或图像分解成一系列小波频带。

这个过程是由多层的低通和高通滤波器完成的，其中低通滤波器用于提取信号的低频成分，高通滤波器则用于提取信号的高频成分。

在每一层分解过程中，低频部分进一步分解，高频部分则用作下一层分解的输入。

这样就得到了一系列不同频段的小波系数，代表了原始信号或图像的局部特征。

2. 重构：将得到的小波系数重构成原始信号或图像。

这个过程是由多个逆滤波器和逆上采样操作完成的，逆滤波器用于将小波系数进行逆变换，同时逆上采样操作将分辨率恢复到原来的大小。

通过这种方式，可以从分解后的小波系数重构出与原始信号或图像相似的结果。

Mallat算法的应用范围很广，可以应用到信号和图像处理、数据压缩、模式识别、图像分割等领域。

其核心在于通过小波分析将信号和图像分解成不同频段的小波系数，通过对这些小波系数的变换和重构完成特定的分析或处理任务。

02-多分辨率信号分解理论：小波变换

一个多分辨率信号分解理论：小波表示摘要：多分辨率表示对于分析图像信号内容十分有效，我们研究了在一给定分辨率下逼近信号算子的性能。

显示出在分辨率12+j 和j 2下逼近信号的信息不同，通过在小波标准正交基2L 上分解这一信号可以将其提取。

小波标准正交基是一系列函数，它由扩大和转化唯一函数）（x ψ来构建。

这一分解定义了一个正交多尺度表示叫做小波表示。

它由金字塔算法来计算，其基于正交镜像滤波器的卷积。

对于图像，小波表示区分了几种空间定位。

我们研究这一表示在数据压缩，图像编码，结构辨别及分形分析上的应用。

关键词-编码，分形，多分辨率金字塔，正交镜像滤波器，结构辨别，小波变换 1. 引言在计算机视觉方面，很难由图像像素的灰度强度来直接分析一个图像的信息内容。

的确，这一数值依赖于照明条件。

更为重要的是图像强度的局部变化。

邻居的大小即对比计算处必须被采用于我们要分析的物体大小。

这一尺寸为测量图像局部变化定义了参考分辨率。

总的来说，我们想要识别的结构具有差异很大的尺寸。

因此，定义分析图像的优先或最优分辨率是不可能的。

一些研究人员发明了图像比对算法用来处理不同分辨率下的图像。

为这一目的，一种算法可以识别图像信息至一系列在不同分辨率下显现的细节。

给定一个提高分辨率的序列j r ，在分辨率j r 下的图像细节被定义为它的分辨率j r 下逼近与低分辨率1-j r 下逼近之间的信息差别。

多分辨率分解使得我们可以获得图像的尺度不变性演绎。

图像尺度随着场景与相机光学中心间的距离而变化。

当图像尺寸修改时，我们对于图像的演绎不应该变化。

多分辨率分解可以满足局部尺度不变性如果分辨率参量j r 的序列以指数形式变化。

我们假设存在分辨率一步R ∈α对于所有整数j ，j j r α=。

如果相机靠近场景时间为α，则每一物体被投影到一个2α的区域比相机焦平面更大。

即每一物体以α倍大的分辨率度量。

因此，新图片在分辨率j α下细节与先前在分辨率1+j α下图像细节相一致。

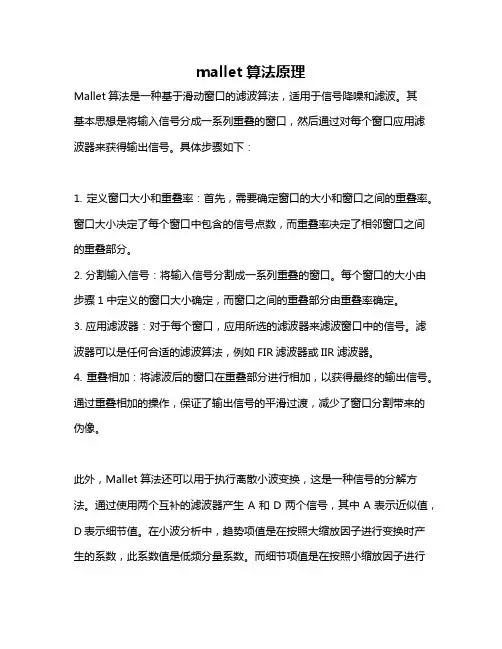

mallet算法原理
