标准停车场地感线圈安装工艺

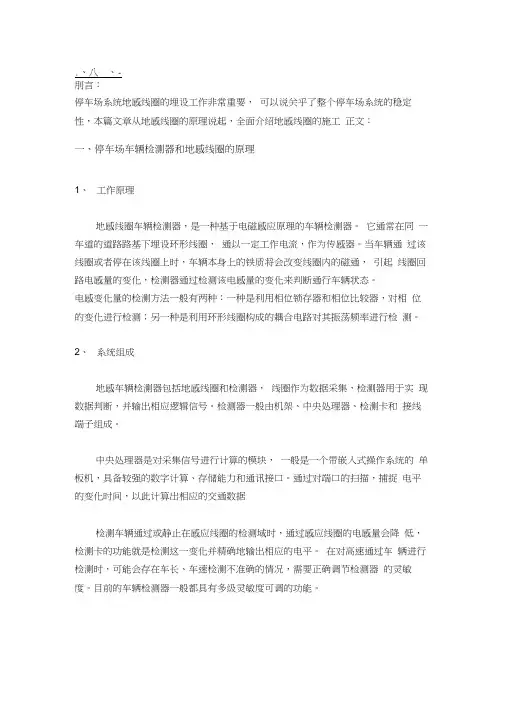

停车场系统中地感线圈原理及施工注意事项
.、八、-刖言：停车场系统地感线圈的埋设工作非常重要，可以说关乎了整个停车场系统的稳定性，本篇文章从地感线圈的原理说起，全面介绍地感线圈的施工正文：一、停车场车辆检测器和地感线圈的原理1、工作原理地感线圈车辆检测器，是一种基于电磁感应原理的车辆检测器。
它通常在同一车道的道路路基下埋设环形线圈，通以一定工作电流，作为传感器。
当车辆通过该线圈或者停在该线圈上时，车辆本身上的铁质将会改变线圈内的磁通，引起线圈回路电感量的变化，检测器通过检测该电感量的变化来判断通行车辆状态。
电感变化量的检测方法一般有两种：一种是利用相位锁存器和相位比较器，对相位的变化进行检测；另一种是利用环形线圈构成的耦合电路对其振荡频率进行检测。
2、系统组成地感车辆检测器包括地感线圈和检测器，线圈作为数据采集，检测器用于实现数据判断，并输出相应逻辑信号。
检测器一般由机架、中央处理器、检测卡和接线端子组成。
中央处理器是对采集信号进行计算的模块，一般是一个带嵌入式操作系统的单板机，具备较强的数字计算、存储能力和通讯接口。
通过对端口的扫描，捕捉电平的变化时间，以此计算出相应的交通数据检测车辆通过或静止在感应线圈的检测域时，通过感应线圈的电感量会降低，检测卡的功能就是检测这一变化并精确地输出相应的电平。
在对高速通过车辆进行检测时，可能会存在车长、车速检测不准确的情况，需要正确调节检测器的灵敏度。
目前的车辆检测器一般都具有多级灵敏度可调的功能。
二、停车场系统中地感线圈的作用在停车场系统中，要确定地感线圈的作用首先我们得知道地感线圈安装的位置，地感线圈一般装在以下四个位置：1、入口票箱处（入口控制机）；2、入出口道闸处各一个；3、出口票箱处（出口控制机）；行业内使用的地感线圈，一般都是铜芯线，上过初中的人都应该知道，当有金属物体穿过线圈时，会产生电流，停车场系统中就是利用了这个原理；这也就是为什么我们称之为线圈，线圈的制作方法比较简单，就是将一定长度的铜线环绕几圈，这么一解释大家都不陌生了吧；三、其入口控制机处的地感作用可定位两个方面:1、防丢卡大家应该都知道，在标准一进一出系统中，临时车辆进场时是通过自动取卡进场的，他只需要按按钮就行了，这时候的地感的作用就是当感应有车辆在该处时才能取卡，而不是人站上去按按钮就能取卡2、压地感读卡在远距离读卡系统中（蓝牙系统、车牌识别系统），该处地感用于辨别车辆方向；四、入出口道闸其作用也有两个方面1、防砸车，有车在地感处时道闸杆是不会落杆的；2、车过落杆出口控制机处的地感跟入口控制器处的地感相似，在远距离读卡系统中（蓝牙系统、车牌识别系统），该处地感用于辨别车辆方向五、地感线圈埋设注意事项停车场系统里地感线圈”就是一个振荡电路。
地感线圈的施工方法
地感线圈的施工方法A、感应线圈的埋入方法缠绕形状：感应线圈的两条导线引出时，必须互相缠绕在一起。
每米至少20次缠扭。
感应线圈之引出线段不能超过500CM，并尽可能的短。
越长，则灵敏度越低。
2，或AWG16~20。
外皮要有特殊感应线圈的铜导线截面积一般为1.0—1.5mm防水层，与耐磨、耐高温的特性。
地下之排列形状：感应线圈的导线被封埋在地下时：填封密封物之后的导线不可以再能自由晃动。
不可以在湿地上施工，也要排除湿气后再封胶。
切槽内不可以有空隙，避免渗水接触导线，降低绝缘阻抗。
在水泥地里，感应线圈应在混泥土钢筋之上方，距离至少3公分以上。
B、应线圈的埋设计划与作业Step 1: 首先察看现场地形、地面材质、车辆动向、被侦测的车辆种类、被侦测的目的、现场是否积水，以及确定业主真正的需求。
Step 2: 再依车道宽度、车道限制措施、地下钢筋的干扰、路面铺设的材质、旁边铁门的干扰、感应侦测器型号等，来决定感应线圈的位置、面积、线材、适当的圈数、与引线出孔箱的位置、出孔箱的尺寸（至少为感应侦测器体积的3倍大）。
Step 3: 开挖感应线圈的槽孔，至少为线圈外线径之3倍宽。
若加埋线槽支架，则需更宽。
检查地下钢筋的状况（水泥地面），决定埋线之深浅，或再加减圈数。
Step 4: 在车道路面干燥的情况下才可埋线、填充密封物。
Step 5: 埋线前，要预留引线长度。
埋线时，每一环线要上下紧贴。
在环线之角落开始两条引线出去时，即要互相缠绕埋入引线槽孔内。
Step 6: 封胶时，要充满槽孔内，确保导线不会晃动。
同时导线与槽壁以胶隔离，使水不会渗入接触导线。
封胶至引线出孔箱的位置为止，并与地面齐平。
Step 7: 以感应线圈测量仪器检查电感量与绝缘阻抗。
若符合规范，待胶干后，即完成感应线圈之埋设作业。
若不合适，需重新处理。
地感线圈安装图线圈总长度应在24米左右，地感线应用横截面大于等于0.25平方毫米的耐高温绝缘线；用切地机在坚硬水泥地面切槽，深度为 5-7cm左右，宽以切刻片厚度为准一般为5mm；然后将线一圈一圈放入槽中，再用水泥将槽封固，注意线圈不可浮出地面，在放入线圈时注意不要把线的绝缘层破坏，以免造成漏电或短路．引出线要双绞在一起并行接入地感两个32，24端，长度不能超过10米，每米中双绞数不能少于20个，引出线最好不使用金属套管，埋入地下最佳。
地感线圈埋设要求与方法
地感线圈埋设要求与方法地感线圈是一种用于交通信号控制系统的重要设备，通过感应车辆进入或离开其中一区域，从而控制信号灯的变化。
地感线圈的埋设要求和方法非常重要，决定了其感应性能和寿命。
以下是关于地感线圈埋设要求和方法的详细介绍。
一、地感线圈埋设要求：1.埋设深度：地感线圈的埋设深度一般为8-10厘米。
过浅会容易受到车辆轮胎的冲击而损坏，过深则可能降低其灵敏度。
2.埋设位置：地感线圈应埋设在车道的中心线上，距离交通标线的位置为45-60厘米。
这样可以既满足感应车辆的需求，又不会被车辆的轮胎碾压。
3.线圈间距：相邻地感线圈的距离一般为1-1.5米。
如果距离过小，可能会产生相互影响；如果距离过大，则可能会漏掉一部分车辆的感应信号。
4.线圈形状：地感线圈一般采用矩形形状，长轴与车辆行驶方向平行，宽度一般为0.6-1米。
这样可以增加车辆进入线圈的概率，提高感应精度。
5.电缆隧道：地感线圈的电缆应该经过电缆隧道保护，以防止车辆经过时卷起线缆。
电缆隧道的埋设应与地感线圈埋设同时进行。
6.防水防潮：地感线圈的埋设位置应选择相对较高、不易积水的地方，避免因潮湿环境导致线圈短路或损坏。
7.路面施工：地感线圈应在路面施工前完成埋设，并确保线圈完好无损，以免后续施工损坏线圈。
二、地感线圈埋设方法：1.路面准备：在施工前，需要先清理并平整线圈埋设区域的路面，确保没有杂物或碎石。
2.挖槽：根据地感线圈的要求和设计图纸，在准备好的位置上挖槽，槽宽和线圈的尺寸相匹配。
3.埋设线圈：将地感线圈放入挖好的槽中，注意线圈不要有折叠或回弯，并且要注意线圈的方向。
4.线圈连接：将地感线圈的电缆穿过电缆隧道，然后连接到控制箱或其他相关设备。
5.固定线圈：使用适当的方法固定地感线圈，以防止在车辆行驶过程中移位或受到外力损坏。
6.路面修复：将挖槽处的路面进行修复，保证路面平整，不会影响车辆行驶和线圈的感应效果。
7.系统测试：在完全修复路面后，对地感线圈进行测试，确认其是否正常工作，并校准信号控制系统。

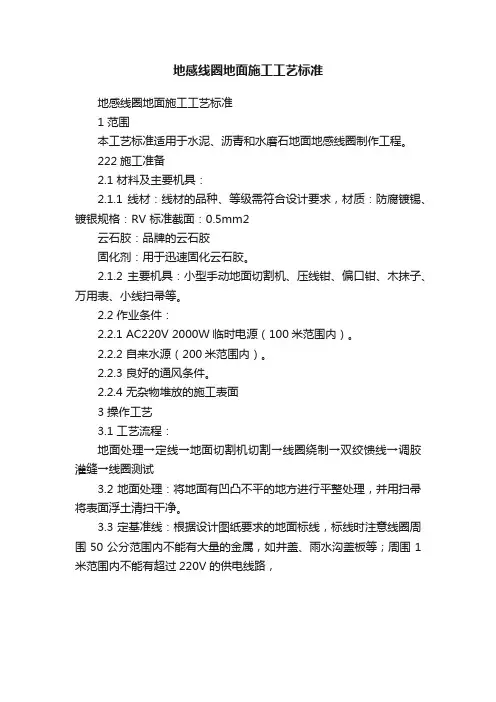

地感线圈地面施工工艺标准
地感线圈地面施工工艺标准地感线圈地面施工工艺标准1 范围本工艺标准适用于水泥、沥青和水磨石地面地感线圈制作工程。
222施工准备2.1 材料及主要机具：2.1.1 线材：线材的品种、等级需符合设计要求，材质：防腐镀锡、镀银规格：RV 标准截面：0.5mm2云石胶：品牌的云石胶固化剂：用于迅速固化云石胶。
2.1.2 主要机具：小型手动地面切割机、压线钳、偏口钳、木抹子、万用表、小线扫帚等。
2.2 作业条件：2.2.1 AC220V 2000W临时电源（100米范围内）。
2.2.2 自来水源（200米范围内）。
2.2.3 良好的通风条件。
2.2.4 无杂物堆放的施工表面3 操作工艺3.1 工艺流程：地面处理→定线→地面切割机切割→线圈绕制→双绞馈线→调胶灌缝→线圈测试3.2 地面处理：将地面有凹凸不平的地方进行平整处理，并用扫帚将表面浮土清扫干净。
3.3 定基准线：根据设计图纸要求的地面标线，标线时注意线圈周围50公分范围内不能有大量的金属，如井盖、雨水沟盖板等；周围1米范围内不能有超过220V的供电线路，以上图进行施划。
3.5 地面切割：依据地面基准线进行地面切割，在切割机进行地面切割时要掌握好力度，匀速向前推进。
用路面切割机按线条切割方形的线圈。
线圈要求：A、停车场中地感线圈大小一般为2米长、1米宽，B、转角处切割20公分X20公分的倒角，防止坚硬的混凝土直角割伤线圈。
C、槽的深度为3-5公分，线圈槽宽度为0.5-1公分，线圈引线槽的宽度为1-1.5公分，深度和宽度要均匀一致，应尽量避免忽深忽浅、忽宽忽窄的情况。
D、切割完毕的槽内不能有杂物，尤其不能有硬物。
3.6 线圈绕制：A、在线圈槽中按顺时针方向放入6-7匝（圈）电线，放入槽中的电线应松弛，不能有应力，而且要一匝一匝地压紧至槽底。
B、线圈的引出线按顺时针方向双绞放入引线槽中，在道闸端出线时留1米长的线头。
3.7 调胶灌缝：用熔化的硬质沥青或云石胶浇注已放入电线的线圈及引线槽。
停车场系统中地感线圈的原理埋设注意事项
停车场系统中地感线圈的原理埋设注意事项地感线圈是停车场系统中的重要组成部分，主要用于检测车辆是否进入或者离开停车场。
它通过感应车辆上方的磁场变化来进行车辆检测。
下面是地感线圈原理埋设的注意事项。
1.线圈类型选择：地感线圈的类型主要有单圈线圈和多圈线圈两种。
单圈线圈多用于室内停车场，而多圈线圈适用于室外、大型停车场。
在进行线圈埋设时，需要根据具体停车场的情况选择合适的线圈类型。
2.埋设深度：地感线圈埋设的深度应控制在适当范围内。
一般来说，线圈的埋设深度应在5厘米-10厘米之间。
如果埋设过深，可能会导致感应的磁场弱化，车辆检测不准确；如果埋设过浅，则可能会因为路面交通和施工影响导致线圈损坏。
3.线圈布置方式：地感线圈的布置方式有单向线圈和双向线圈两种。
单向线圈适用于单行道或者单向进出口的停车场，而双向线圈适用于双向通行的停车场。
在进行线圈布置时，需要根据停车场的进出口情况来选择合适的布置方式。
4.线圈间距：地感线圈的间距也需要合理安排。
通常来说，线圈间距应为车辆轮胎距离的两倍左右。
如果线圈间距过小，可能会导致车辆经过时多个线圈同时被感应，影响检测准确性；如果线圈间距过大，可能会导致车辆在两个线圈之间被漏检。
5.线圈尺寸：地感线圈的尺寸也需要根据具体情况进行选择。
一般来说，线圈的大小应根据停车场内车辆的类型和数量来确定。
如果停车场内车辆较大，线圈的尺寸也需要相应增大，以保证检测的准确性。
6.埋设材料选择：地感线圈的埋设材料应选择耐腐蚀、耐磨损的材料，以保证线圈的使用寿命和可靠性。
常用的材料有PVC管、聚酯树脂管等。
在选择材料时，还需要考虑材料的导电性能，以确保感应的稳定和准确。
总之，地感线圈的正确埋设对停车场系统的正常运行至关重要。
通过掌握以上原理埋设的注意事项，可以有效提高停车场系统的车辆检测准确性和稳定性，提升用户体验。
地感线圈道闸安装注意事项
地感线圈道闸安装注意事项地感线圈是一种常见的道闸安装设备，用于探测车辆的进出，实现自动开关道闸的功能。
在安装地感线圈道闸时，需要注意以下事项：1.选择合适的安装位置：地感线圈需要埋设在地面下，应选择空旷的地方进行安装，以便能够准确感应到车辆的进出情况。
2.确定合适的布线方式：地感线圈需要与道闸控制系统进行连接，一般可以选择有线或者无线方式进行布线。
有线布线需要保证线缆的质量，避免损坏或者断裂。
3.正确埋设地感线圈：地感线圈应当埋设在车辆经过的地方，一般需要埋设在停车场的入口和出口处。
地感线圈的埋设深度一般为10-20厘米，埋设时应平整地面，避免影响车辆通行。
4.调试安装角度：地感线圈应安装在正确的角度，以便能准确感应到车辆的进出情况。
安装时应注意调整角度，保证感应范围覆盖到道路的中央，并且避免感应到不必要的干扰信号。
5.保护地感线圈：地感线圈是一种较为脆弱的设备，需要特别注意保护。
在安装完毕后，应及时进行埋土，并且加装盖板或者护坡，保证地感线圈不受外界物体的碾压和损坏。
6.测试和调试：安装完地感线圈后，需要进行测试和调试，以确保其正常工作。
可以用车辆进行测试，看地感线圈是否能准确感应到车辆的进出情况，并且实现道闸的自动开关。
7.维护和保养：安装完地感线圈后，需要定期进行维护和保养，保证其正常工作。
可以定期清洁地感线圈及周围环境，避免灰尘和油污对其工作的影响。
同时，在使用过程中，如果发现地感线圈出现故障，应及时修复或更换。
8.注意安全防护：在安装地感线圈时，需要注意安全防护措施，避免发生事故。
工作时应戴好安全帽和手套，避免触电或者受伤。
同时，在进行有线布线时，应注意防水和绝缘，以免出现漏电或者短路等安全隐患。
总之，地感线圈道闸的安装需要仔细注意各项细节，保证其正常工作。
只有在正确安装的基础上，才能实现道闸的自动开关功能，提高车辆通行的效率和安全性。
道闸地感线圈安装规范
道闸地感线圈安装规范
，书写规范
道闸地感线圈安装规范
道闸作为停车场管理的重要设备，停车场能正常地运行和智能化管理，它必不可少。
地感线圈是道闸自动检测、识别和检查车辆状态的重要装置，先有安全可靠的地感线圈安装规范，地感线圈才发挥其真正的功效。
一、安装环境要求
1.安装区域必须保持干燥、清洁，避免受到空气中金属杂质、振动或油雾的影响；
2.电源电压支配要求隔离度及抗干扰能力符合设计规范；
3.冷却空间保证空调、散热器等能自由发挥作用。
二、安装工艺要求
1.安装位置应尽量垂直均匀，且不受汽车轮胎影响；
2.安装前应检查地感线圈和控制柜之间的电气及机械接触；
3.地感线圈的两端应分别安装地线和受电端，接触松动时应重新拧紧，以保证安装质量。
三、调试调整要求
1.检查地感线圈辐射器占位正确，隔离电源电压是否正常；
2.检查地感线圈电源与控制柜之间电路是否接良好；
3.将道闸模拟车辆灯光、挡风玻璃对应的位置置于地感线圈的发射线位置，检查其动作是否正常。
以上是道闸地感线圈安装规范，遵守此规范，保证地感线圈的安装、调试调整工作，为保障停车场正常运行、智能化管理作出宝贵贡献。
标准停车场地感线圈安装工艺
标准停车场地感线圈安装工艺一、切槽规范1、用于水泥及沥青地面的做法：道闸的地感线圈大小尺寸为1.0m×2.0m，其形状有矩形和平行边形，视具体情况而定，一般情况为矩形（注意：在四角处一定要导角，以防伤线），如车道宽大于4，就采用平行四边形（其形状见附图）。
切槽的深度为4~6CM，宽度为0.5CM，位置于闸杆的正下方，槽内不得有杂物。
2、果需要铺设地感线圈的路面是方砖、地砖等，一定要求甲方在地砖下面做一个圈梁，把地感线圈做在圈梁内。
二、布线规范用BV1.0单芯铜线50M，环绕槽内，四角用绝缘纸包角，杜绝划伤外皮，一层一层顺绕5圈，出头处线双绞布于道闸内，出口处套好绝缘管套，测试线圈对地电阻不得小于10MΩ。
三、封槽规范以上工作完成之后，便可封槽胶，其胶的材料为环氧树脂，乙二胺，配方比例为10:0.8，一般用量为1.5公斤左右，搅拌均匀，注进槽内，灌透所有缝隙，刚好平地面为准。
四、检测整个工作完成之后，仔细检查看是否符合要求，待胶干透后再接上控制器进行调试。
停车场地感线圈埋设需知一、线圈材料在理想状况下（不考虑一切环境因素的影响），地感线圈的埋设只考虑面积的大小（或周长）和匝数，可以不考虑导线的 IC智能卡材质。
但在实际工程中，必须考虑导线的机械强度和高低温抗老化问题，在某些环境恶劣的地方还接触式IC卡必须考虑耐酸碱腐蚀问题。
由于导线一旦老化或抗拉伸强度不够导致导线破损，则检测器将不能正常工作。
在实际的工程中，建议采用1.0mm以上铁氟龙高非接触式IC卡温多股软导线。
二、线圈形状1、矩形安装通常探测线圈应感应IC卡该是长方形。
两条长边与金属物运动方向垂直，彼此间距推荐为1米。
长边的长度取决于道路的宽度，通常两端比道路间 ID卡距窄0.3米至1米。
2、倾斜45°安装在某些情况下需要检测自行车或摩托车EM格式ID卡时，可以考虑线圈与行车方向倾斜45°安装。
3、“8”字形安装在某些情况下，路面较宽（超过六米）TK4001ID厚(薄)卡而车辆的底盘又太高时，可以采用此种安装形式以分散检测点，提高灵敏度。
2.12弱电工程停车场管理系统地感线圈施工工艺
前言：对于从事停车行业的工作人员来说，掌握地感线圈的施工规范是很重要的，稍微一点疏忽就会导致停车场系统工作不正常，所以这次很有必要来分享一下，希望能给你带来一定的帮助：线圈材料在理想状况下（不考虑一切环境因素的影响），电感线圈的埋设只考虑面积的大小（或周长）和匝数，可以不考虑导线的材质。
但在实际工程中，必须考虑线导线的机械强度和高低温抗老化问题，在某些环境恶劣的地方还必须考虑耐酸碱腐蚀问题。
由于导线一旦老化或抗拉伸强度不够导致导线破损，则检测器将不能正常工作。
在实际的工程中，建议采用1.0mm以上铁氟龙高温软导线。
线圈形状1、矩形安装通常探测线圈应该是长方形。
两条长边与金属物运动方向垂直，彼此间距推荐为1米。
长边的长度取决于道路的宽度，通常两端比道路间距窄0.3米至1米。
2、倾斜45°安装在某些情况下需要检测自行车或摩托车时，可以考虑线圈与行车方向倾斜45°安装。
3、“8”字形安装在某些情况下，路面较宽（超过六米）而车辆的底盘又太高时，可以采用此种安装形式以分散检测点，提高灵敏度。
这种安装形式也可用于滑动门的检测，但线圈必须靠近滑动门。
线圈的匝数为了使检测器工作在最佳状态下，线圈的电感量应保持在100uH－300uH之间。
在线圈电感不变的情况下，线圈的匝数与周长有着重要关系。
周长越小，匝数就越多。
一般可参照下表：度随引线长度的增加而降低，所以引线电缆的长度要尽可能短。
埋设方法线圈埋设首先要用切路机在路面上切出槽来。
在四个角上进行45度倒角，防止尖角破坏线圈电缆。
切槽宽度一般为4到8毫米，深度30到50毫米。
同时还要为线圈引线切一条通到路边的槽。
但要注意：切槽内必须清洁无水或其它液体渗入。
绕线圈时必须将线圈拉直，但不要绷得太紧并紧贴槽底。
将线圈绕好后，将双绞好的输出引线通过引出线槽引出。
在线圈的绕制过程中，应使用电感测试仪实际测试电感线圈的电感值，并确保线圈的电感值在100uH—300uH之间。
地感线圈埋设要求与方法
地感线圈埋设要求与方法一、地感线圈埋设要求1.埋设位置合理：地感线圈应埋设在车辆或行人经过的位置上，一般按照车辆的停车或行驶需求进行布置。
2.埋设深度适当：地感线圈的埋设深度要适当，一般要求深度在5-10厘米之间，以保证线圈的稳定性和可靠性。
3.埋设宽度合适：地感线圈的埋设宽度应根据车辆或行人的通行宽度进行设计，以确保能够准确检测到车辆或行人的通过。
4.线圈间距恰当：如果需要同时检测多条车道的车辆或行人，地感线圈之间的间距应合理设置，以充分覆盖车道，避免漏测或重测现象的发生。
5.埋设密度合理：地感线圈的埋设密度要合理，一般车辆经过的位置要保证有至少两个线圈，以提高检测的准确性和可靠性。
6.衔接稳定可靠：地感线圈与检测设备之间的连接要牢固可靠，以确保检测信号的传输和处理正确无误。
7.耐久性强：地感线圈要具备一定的耐久性和抗外界干扰能力，能够在各种恶劣环境下正常工作。
二、地感线圈埋设方法1.清理路面：在正式进行地感线圈埋设之前，首先要清理路面上的杂物和灰尘，以确保线圈能够贴合路面并保持良好的接触。
2.准确定位：确定好地感线圈的埋设位置，并在路面上做好标记，以便准确埋设。
3.开槽：使用电锤等工具在路面上开槽，将地感线圈放入槽中，保持线圈的整齐和平整。
4.固定线圈：使用特殊的胶水或胶带将地感线圈固定在槽内，保证线圈与路面的贴合度。
5.连接线圈：将线圈与检测设备进行连接，一般使用线缆将线圈与设备之间进行连接，注意连接的牢固和正确。
6.测试调试：完成地感线圈埋设后，需要进行测试和调试，确保线圈能够正常工作并能准确检测到车辆或行人的通过。
7.封闭槽口：完成调试后，将线圈埋设的槽口进行封闭，一般使用特殊的水泥材料填充槽口，以保护线圈并提高线圈的使用寿命。
总结：地感线圈埋设的要求与方法是确保地感线圈能够准确可靠地检测到车辆或行人的通过，通过合理的埋设位置、正确的埋设方法以及稳定可靠的连接和调试，可以保证地感线圈的工作效果，并提高道路交通的管理和控制能力。
地感线圈施工工艺
地感线圈施工工艺地感线圈是一种常用于交通信号控制系统中的设备，用于检测车辆经过的情况并自动触发信号灯的切换。
施工地感线圈的正确方法对于保障交通流畅和提高交通安全至关重要。
本文将介绍地感线圈的施工工艺。
准备工作在施工地感线圈之前，需要进行一些准备工作。
首先，需要确定地感线圈的位置和数量，这需要根据实际交通流量和道路状况进行合理的规划。
其次，需要准备好必要的工具和材料，包括地感线圈、电缆、电缆槽、道路钻孔机等。
施工步骤1. 清理施工区域：在开始施工前，需要将施工区域清理干净，确保无杂物和障碍物。
2. 钻孔：使用道路钻孔机在事先确定的位置进行钻孔。
钻孔的深度和直径需要根据地感线圈的规格和要求进行调整。
3. 敷设电缆槽：在地面上开设一条电缆槽，将电缆槽与钻孔位置相连接。
4. 固定地感线圈：将地感线圈放置在钻孔位置上，并将其固定。
确保地感线圈与道路平齐。
5. 连接电缆：将预先准备好的电缆连接到地感线圈上，并通过电缆槽引出。
6. 封闭电缆槽：使用适当的材料将电缆槽进行封闭，保护电缆免受外部损伤。
7. 测试地感线圈：完成地感线圈的施工后，需要进行测试以确保其正常工作。
使用专业的测试仪器对地感线圈的施工质量进行测试。
8. 整理施工现场：完成测试后，需要清理施工现场，将多余材料清理干净，并对施工区域进行整理。
维护和保养地感线圈的正常工作需要定期的维护和保养。
以下是一些建议：1. 定期检查：定期检查地感线圈的连接情况，确保电缆没有损坏，并清理堵塞物。
2. 清洁保养：定期清洁地感线圈的表面，避免尘土和杂物积聚。
3. 维修更换：如有发现地感线圈损坏或不正常工作，及时进行维修或更换。
4. 注意防水：地感线圈施工后，应做好防水措施，以免水分侵入并导致故障。
总结地感线圈的施工工艺包括准备工作、钻孔、敷设电缆槽、固定地感线圈、连接电缆、封闭电缆槽、测试地感线圈和整理施工现场。
定期的维护和保养对于地感线圈的正常工作至关重要。
施工地感线圈需要严格按照规范进行操作，确保施工质量和交通安全。
地感线圈的技术要求和施工方法
地感线圈的技术要求和施工方法线圈可在车道施工中预埋，也可用切割机后期施工.线圈连至探测控制器连线须螺旋双绞(>20绞/m）.具体尺寸如与图纸有冲突以施工图纸为准.线圈用RV1。
5mm2电缆。
1、线圈尺寸及圈数车辆检测器允许对线圈的形状和尺寸进行灵活调整,实际中一般线圈周长最大可达3 0米，最小可为3米.线圈的长度取决于车道的宽度（见上图）。
线圈距车道的边沿方至少保持300mm距离.当线圈周长超过10米时通常绕两圈，当线圈周长在6-10米之间时，通常绕三圈，而当线圈周长小于6米时，线圈应绕四圈.2、线圈间距当两个线圈相距较近，并且是接在不同的车辆检测器上时，它们的平行的两边间距应至少大于2米，当它们不在同一平面内时，这一间距可减到1米。
当多个线圈接到同一台多通道车辆检测器时，可以避免它们之间的串扰，这一特性可用于方向判断逻辑功能。
当用于这种功能时，两线圈间允许的最大间距为1米,以保证车辆在行驶方向上可以同时跨在两个线圈上.3、线圈电感范围一般对于单圈线圈，圆周长上的电感每米1。
5uH,3圈线圈是每米9.3uH.双绞的馈线，每米电感为0。
6uH。
4、允许的馈线长度值得注意的是，长的馈线可能会降低检测器的灵敏度,因此应尽可能减小馈线长度。
两根馈线应该双绞在一起,以减小馈线间的辐射干扰,同时可能的话，推荐使用屏蔽电缆作馈线。
馈线总长度一般不应大于350米。
（理论值）为了提高灵敏度，应保证线圈的电感量大于馈线的电感，因此对于小线圈长馈线情况,应增加线圈的圈数，线圈电感与馈线电感之比最少应为4 ：1.5、金属和增强材料的影响在线圈附近,含铁量高的金属会严重影响线圈灵敏度，像下水道井盖或类似的物体等，地应避开面上可见的物体，线圈与这些物体间应留1米的空间。
而埋入地下的钢筋等增强材料并不明显，但有可能对线圈灵敏度造成影响。
当存在金属物体或钢筋等增强材料时，线圈应安装在这些金属网上方50mm左右.如果允许降低灵敏度时，这一距离可减小到40mm。
地感线圈安装工法
停车场管理系统中的地面感应线圈安装工法
1.1前言
目前停车场管理系统在专业停车场、住宅小区行车出入口、办公场所行车出入口、学校、医院、港口码头等区域广泛应用。但是目前停车场管理系统品牌众多，安装施工队伍素质参差不齐，对于停车场管理系统中的关键施工部分-地感线圈的安装工艺没有统一的标准，造成安装质量的不佳产生对系统性能不同程度的影响。我们在施工过程不断总结各个品牌停车场管理系统-地感线圈的施工技术方法、工艺优势同时参考有关技术规范，逐渐摸索出了一套通用可行的地感线圈施工工法。期望本工法在今后指导同类工程施工实践的同时，不断地进行补充和完善，以取得更大的经济和社会效益。
1.5施工工艺流程及操作要点
1.5.1施工工艺流程
1.5.2施工操作要点
1.5.2.1布设地感线圈前要考虑以下几点：
1、避开破损的路面、混凝土路面避开接缝。
2、周围50厘米范围内不能有大量的金属，如井盖、雨水沟盖板等。
3、周围1米范围内不能有超过220V的供电线路。线圈布设位置干扰源干扰线圈产生的电压不超过2mv，测量方法：把事先做好的线圈平铺在线圈布设的路面上，用万用表毫伏档位直接测量线圈两个端子之间的电压，2mv之内不存在干扰，超过2mv电压越高干扰越大，容易造成空拍、速度过高、闪光灯乱闪等问题。
振荡频率计算公式：f0=1/{2π(LC)1/2] Hz
由于电容C是固定的，可以发生改变的只有电感L。电感L的值与线圈圈数（也叫匝数）、线圈的面积、引线馈线的长度和线圈中的介质有关。当匝数、面积、引线馈线的长度都一定的前提下，电感值只和介质有关，也即振荡频率和线圈内通过的金属物体有唯一的对应关系，这就是地感检测器检测车辆的工作原理。
1.3适用范围
本地感线圈安装施工工法适用于大多数，同时也适沥青路面、混凝土路面的地感线圈敷设。
最新地感线圈安装规范
最新地感线圈安装规范
本文档旨在提供最新的地感线圈安装规范，确保地感线圈的正
确安装和性能。
1. 安装位置和方向
- 安装地感线圈应选择平整、干燥、无明显裂痕的道路表面。
- 地感线圈应垂直于道路方向安装，以确保最佳的信号接收效果。
2. 安装方法
2.1 准备工作
- 在安装地感线圈之前，清理并清除安装位置的杂物和灰尘。
- 根据车辆流量和道路宽度要求，确定地感线圈的数量和间距。
2.2 安装步骤
1. 使用合适的工具将地感线圈的安装位置划线。
2. 使用切割工具切割道路表面，确保切割宽度和深度符合要求。
3. 将地感线圈放置在切割的道路表面内，确保线圈完全贴合。
4. 使用耐高温胶水或焊接材料固定地感线圈，确保线圈不会移动。
5. 用道路补材料填充切割的道路表面，保持平整。
3. 注意事项
- 安装地感线圈时应注意保护线圈，避免损坏。
- 定期检查地感线圈的连接情况和运行状态，确保正常工作。
- 不得随意更改线圈位置和方向，以免影响地感系统的准确性
和可靠性。
以上为最新地感线圈安装规范，请按照规范要求进行安装。
如
有任何疑问或需要进一步的指导，请咨询专业人士。
停车场设备地感线圈的安装与特点
停车场设备地感线圈的安装与特点停车场设备地感线圈的安装是必不可少的，它保护着我们那车的安全，包含了防砸、检测等特点。
下面就来介绍下停车场设备地感线圈的安装与特点。
地感线圈就是一个振荡电路，它的构成的是：在地面上先造出一个圆形的沟槽，直径大概1米，或是面积相当的矩形沟槽，再在这个沟槽中埋入两到三匝导线，这就构成了一个埋于地表的电感线圈，这个线圈是一个振荡电路的一部分，由它和电容组成振荡电路，其原则是振荡稳定可靠，这个振荡信号通过变换送到单片机组成的频率测量电路，单片机就可以测量这个振荡器的频率了。
当有大的金属物如汽车经过时，由于空间介质发生变化引起了振荡频率的变化，这个变化就作为汽车经过“地感线圈”的证实信号，同时这个信号的开始和结束之间的时间间隔又可以用来测量汽车的移动速度。
地感线圈安装技术要求：1.线圈材料：标准0.75mm耐高温镀锡线。
2.线圈尺寸：地感线圈的尺寸为4米长1米宽，角上做45°、20厘米长的切角。
如下图：3.线圈与马路边的距离在50厘米左右，線圈為垂直疊加繞4--5圈。
4.埋设线槽切割参数：宽度3-5mm、深度40-50mm。
5.线圈应与道闸处于同一平衡位置。
6.线圈引出的两根线应该双绞，密度为每米不少于50结。
7.線圈埋設好後，應用水泥、瀝青、環氧樹脂等材料將槽口密封固化。
对于水泥路面上述三种材料均可使用，对于沥青石子路面可使用沥青或环氧树脂。
8.线圈总长度保持在40米内。
停车场设备地感线圈的安装的主要作用是防止道闸栏杆由于意外情况砸车，在每个道闸的下方埋设地感线圈。
还可以在进出口的左右两侧安装一组红外对射。
停车道闸管理系统本身还具有防砸车功能，当落杆过程中，遇到一定的阻力时会自动抬杆，从而形成三道防砸车防护。
车辆检测器的检测性能在很大程度上取决于它所连接的感应线圈.线圈的几个重要参数包括:圈材料,线圈形状和是否正确施工埋设.在安装时必须注意以下事项.车辆检测器必须安装在离探测线圈可能近的,防水的环境里.安装线圈时必须注意以下几个问题:1.如何防止线圈串绕:当两个感应线圈靠的很近,两个线圈的磁场迭加在一起,相互造成干扰.这种现象就是串扰.串扰会导致错误的检测结果和车辆检测器的死锁.在相邻的但属于不同感应器的线圈间,要消除串扰,可以通过以下措施:.将两个线圈的圈数相差2～3圈,从而使两个线圈的的工作频率不同.两个线圈靠得越近,它们的工作频率就应该差得越大;.将相邻的线圈间距加大.必须保证探测线圈之间的间距大于2米; . 对线圈引出导线进行良好的屏蔽.屏蔽线必须在探测器端一端接地.2.线圈电缆及接头:线圈电缆和接头最好采用多股铜导线.在电缆和接头之间最好不要有接线处.如果必须有接线线端,也要保证连接可靠,用烙铁将它们焊接起来,并且放置于防水处.导线线径不小于1.5平方毫米.最好采用双层防水线.3.线圈形状除非条件不允许,探测线圈应该是长方形.两条边长与金属物运动方向垂直,彼此间距推荐为1米.长边的长度取决与道路的宽度,通常两端比道路间距窄0.5米.匝数为4～6匝.相邻的线圈交替4匝和6匝.4.线圈安装要领线圈埋设首先要用切线路机在路面上切出槽来.在四个角上进行45度倒角,防止尖交破坏线圈电缆.切槽宽度一般为4毫米,深度30到50毫米.同时还要为线圈引线切一条通到路边的槽.具体如下图所示:在埋设电缆时,要留出足够的长度以便连接到车辆检测器,又能保证中间没有接头.绕好线圈电缆以后,将电缆通过引出线槽引出.输出引线是精密双纹的形式,最少1米20周.引线最大长度不应超过100米.由于探测线圈的灵敏度随引线长度的增加而降低,所以引线电缆的长度要尽可能短.埋好线圈以后,用水泥或沥青封上.。
地感线圈安装工法
停车场管理系统中的地面感应线圈安装工法.1前言目前停车场管理系统在专业停车场、住宅小区行车出入口、办公场所行车出入口、学校、医院、港口码头等区域广泛应用。
但是目前停车场管理系统品牌众多，安装施工队伍素质参差不齐，对于停车场管理系统中的关键施工部分-地感线圈的安装工艺没有统一的标准，造成安装质量的不佳产生对系统性能不同程度的影响。
我们在施工过程不断总结各个品牌停车场管理系统-地感线圈的施工技术方法、工艺优势同时参考有关技术规范，逐渐摸索出了一套通用可行的地感线圈施工工法。
期望本工法在今后指导同类工程施工实践的同时，不断地进行补充和完善，以取得更大的经济和社会效益。
.2工法特点及适用范围.2.1本工法有如下特点：详细说明了地感线圈的施工要考虑的现场安装施工环境。
明确了地感线圈匝数如何确定。
明确了地感线圈所用线缆的选型。
明确了地感线圈敷设线槽切割施工工艺。
明确了地感线圈埋设的具体工艺方法。
明确了地感线圈馈线的敷设要求。
明确了地感线圈敷设完成后的检测要求以及后期维修的要求。
.3适用范围本地感线圈安装施工工法适用于大多数，同时也适沥青路面、混凝土路面的地感线圈敷设。
.4工艺原理.4.1工作原理环形线圈、线圈引线馈线（L）加上车辆检测器的电容（C）构成了LC振荡电路，地感线圈检测器检测的就是该LC振荡电路的振荡频率。
如果振荡频率相对于基准频率发生了变化，地感检测器就判断为有车辆通过。
因此保证振荡频率的改变只与车辆进入线圈有关就成为地感检测器检测成功与否的关键。
振荡频率计算公式：f0=1/{2π(LC)1/2] Hz由于电容C是固定的，可以发生改变的只有电感L。
电感L的值与线圈圈数（也叫匝数）、线圈的面积、引线馈线的长度和线圈中的介质有关。
当匝数、面积、引线馈线的长度都一定的前提下，电感值只和介质有关，也即振荡频率和线圈内通过的金属物体有唯一的对应关系，这就是地感检测器检测车辆的工作原理。
工程实践上面说的电容并不是固定的。
地感线圈安装工法
停车场管理系统中的地面感应线圈安装工法.1前言目前停车场管理系统在专业停车场、住宅小区行车出入口、办公场所行车出入口、学校、医院、港口码头等区域广泛应用。
但是目前停车场管理系统品牌众多，安装施工队伍素质参差不齐，对于停车场管理系统中的关键施工部分-地感线圈的安装工艺没有统一的标准，造成安装质量的不佳产生对系统性能不同程度的影响。
我们在施工过程不断总结各个品牌停车场管理系统-地感线圈的施工技术方法、工艺优势同时参考有关技术规范，逐渐摸索出了一套通用可行的地感线圈施工工法。
期望本工法在今后指导同类工程施工实践的同时，不断地进行补充和完善，以取得更大的经济和社会效益。
.2工法特点及适用范围.2.1本工法有如下特点：详细说明了地感线圈的施工要考虑的现场安装施工环境。
明确了地感线圈匝数如何确定。
明确了地感线圈所用线缆的选型。
明确了地感线圈敷设线槽切割施工工艺。
明确了地感线圈埋设的具体工艺方法。
明确了地感线圈馈线的敷设要求。
明确了地感线圈敷设完成后的检测要求以及后期维修的要求。
.3适用范围本地感线圈安装施工工法适用于大多数，同时也适沥青路面、混凝土路面的地感线圈敷设。
.4工艺原理.4.1工作原理环形线圈、线圈引线馈线（L）加上车辆检测器的电容（C）构成了LC振荡电路，地感线圈检测器检测的就是该LC振荡电路的振荡频率。
如果振荡频率相对于基准频率发生了变化，地感检测器就判断为有车辆通过。
因此保证振荡频率的改变只与车辆进入线圈有关就成为地感检测器检测成功与否的关键。
振荡频率计算公式：f0=1/{2π(LC)1/2] Hz由于电容C是固定的，可以发生改变的只有电感L。
电感L的值与线圈圈数（也叫匝数）、线圈的面积、引线馈线的长度和线圈中的介质有关。
当匝数、面积、引线馈线的长度都一定的前提下，电感值只和介质有关，也即振荡频率和线圈内通过的金属物体有唯一的对应关系，这就是地感检测器检测车辆的工作原理。
工程实践上面说的电容并不是固定的。
地感线圈
标准停车场地感线圈安装工艺一、切槽规范1、用于水泥及沥青地面的做法：道闸的地感线圈大小尺寸为1.0m×2.0m，其形状有矩形和平行边形，视具体情况而定，一般情况为矩形（注意：在四角处一定要导角，以防伤线），如车道宽大于4，就采用平行四边形（其形状见附图）。
切槽的深度为4~6CM，宽度为0.5CM，位置于闸杆的正下方，槽内不得有杂物。
2、果需要铺设地感线圈的路面是方砖、地砖等，一定要求甲方在地砖下面做一个圈梁，把地感线圈做在圈梁内。
二、布线规范用BV1.0单芯铜线50M，环绕槽内，四角用绝缘纸包角，杜绝划伤外皮，一层一层顺绕5圈，出头处线双绞布于道闸内，出口处套好绝缘管套，测试线圈对地电阻不得小于10MΩ。
三、封槽规范以上工作完成之后，便可封槽胶，其胶的材料为环氧树脂，乙二胺，配方比例为10:0.8，一般用量为1.5公斤左右，搅拌均匀，注进槽内，灌透所有缝隙，刚好平地面为准。
四、检测整个工作完成之后，仔细检查看是否符合要求，待胶干透后再接上控制器进行调试。
停车场地感线圈埋设需知一、线圈材料在理想状况下（不考虑一切环境因素的影响），地感线圈的埋设只考虑面积的大小（或周长）和匝数，可以不考虑导线的 IC智能卡材质。
但在实际工程中，必须考虑导线的机械强度和高低温抗老化问题，在某些环境恶劣的地方还接触式IC卡必须考虑耐酸碱腐蚀问题。
由于导线一旦老化或抗拉伸强度不够导致导线破损，则检测器将不能正常工作。
在实际的工程中，建议采用1.0mm以上铁氟龙高非接触式IC卡温多股软导线。
二、线圈形状1、矩形安装通常探测线圈应感应IC卡该是长方形。
两条长边与金属物运动方向垂直，彼此间距推荐为1米。
长边的长度取决于道路的宽度，通常两端比道路间 ID卡距窄0.3米至1米。
2、倾斜45°安装在某些情况下需要检测自行车或摩托车EM格式ID卡时，可以考虑线圈与行车方向倾斜45°安装。
3、“8”字形安装在某些情况下，路面较宽（超过六米）TK4001ID厚(薄)卡而车辆的底盘又太高时，可以采用此种安装形式以分散检测点，提高灵敏度。
地感线圈的施工方法
地感线圈的施工方法
一、概述
地感线圈是一种保护系统，它可以检测到地面上的导体，从而防止机械、电气设备发生危险的事故。
地感环的施工要求必须根据设计规定进行，有效地保护地面上的工业设备。
1、准备阶段：在施工前，需要根据设计图纸、设计报告、路径规划
等文件，编制现场施工方案；
2、排布阶段：确定地感线圈的位置，在排布地感线圈时，必须考虑
到机械、电气设备及维护空间的要求；
3、安装阶段：在确定位置后，将地感线圈安装在地面，并使用螺栓
将其固定；
4、连接阶段：将地感线圈安装完成后，连接地感线圈与主机，确保
地感线圈的电气性能；
5、检测阶段：连接完成后，需要对地感线圈的电路进行测量，确保
电路的正确性和质量；
6、投入使用前：最后，还要进行调试和测试，确保地感线圈的正常
使用。
三、施工注意事项
1、地感线圈的施工必须在检查和测试工作的指导下进行；
2、在施工中，应该保证地感线圈的连接牢固，以免影响线圈的功能；
3、地感线圈的施工必须符合设计文件的要求，不能改动设计；
4、施工中应该避免阴暗、潮湿环境，以免影响线圈的性能；。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
标准停车场地感线圈安装工艺
一、切槽规范
1、用于水泥及沥青地面的做法：道闸的地感线圈大小尺寸为1.0m×2.0m，其形状有矩形和平行边形，视具体情况而定，一般情况为矩形（注意：在四角处一定要导角，以防伤线），如车道宽大于4，就采用平行四边形（其形状见附图）。
切槽的深度为4~6CM，宽度为0.5CM，位置于闸杆的正下方，槽内不得有杂物。
2、果需要铺设地感线圈的路面是方砖、地砖等，一定要求甲方在地砖下面做一个圈梁，把地感线圈做在圈梁内。
二、布线规范
用BV1.0单芯铜线50M，环绕槽内，四角用绝缘纸包角，杜绝划伤外皮，一层一层顺绕5圈，出头处线双绞布于道闸内，出口处套好绝缘管套，测试线圈对地电阻不得小于10MΩ。
三、封槽规范
以上工作完成之后，便可封槽胶，其胶的材料为环氧树脂，乙二胺，配方比例为10:0.8，一般用量为1.5公斤左右，搅拌均匀，注进槽内，灌透所有缝隙，刚好平地面为准。
四、检测
整个工作完成之后，仔细检查看是否符合要求，待胶干透后再接上控制器进行调试。
停车场地感线圈埋设需知
一、线圈材料
在理想状况下（不考虑一切环境因素的影响），地感线圈的埋设只考虑面积的大小（或周长）和匝数，可以不考虑导线的IC智能卡材质。
但在实际工程中，必须考虑导线的机械强度和高低温抗老化问题，在某些环境恶劣的地方还接触式IC卡必须考虑耐酸碱腐蚀问题。
由于导线一旦老化或抗拉伸强度不够导致导线破损，则检测器将不能正常工作。
在实际的工程中，建议采用1.0mm以上铁氟龙高非接触式IC卡温多股软导线。
二、线圈形状
1、矩形安装
通常探测线圈应感应IC卡该是长方形。
两条长边与金属物运动方向垂直，彼此间距推荐为1米。
长边的长度取决于道路的宽度，通常两端比道路间ID卡距窄0.3米至1米。
2、倾斜45°安装
在某些情况下需要检测自行车或摩托车EM格式ID卡时，可以考虑线圈与行车方向倾斜45°安装。
3、“8”字形安装
在某些情况下，路面较宽（超过六米）TK4001ID厚(薄)卡而车辆的底盘又太高时，可以采用此种安装形式以分散检测点，提高灵敏度。
这种安装形式也可用于滑动门的检测，但线圈必须靠近滑动门。
三、线圈的匝数
为了使检测器工作在最佳状下，线圈的电TK4100ISO薄卡感量应保持在100uH －300uH之间。
在线圈电感不变的情况下，线圈的匝数与周长有着重要关系。
周长越小，匝数就越多。
一般可参照MF1（mifare one）薄卡下表：
由于道路下可能埋设TEMIC卡有各种电缆管线、钢筋、下水道盖等金属物质，这些都会对线圈的实际电感值产生很大影响，所以上表数据仅供用户参考。
在实际施工时用户应使用电感测感应卡试仪实际测试地感线圈的电感值来确定施工的实际匝数，只要保证线圈的最终电感值在合理的工射频卡作范围之内(如在100uH—300uH之间)。
四、输出引线
在绕制线圈时，要留出足够长异形卡度的导线以便连接到环路感应器，又能保证中间没有接头。
绕好线圈电缆以后，必须将引出电缆做成紧密双绞的形式，要求最少1米绞合20次。
否则，未双绞的输出引线将会引入干拢，使线圈电感值变得不智能卡稳定。
输出引线长度一般不应超过5米。
由于探测线圈的灵敏度随引线长度的增加而降低，所以引线电缆的长度要尽可能短。
五、埋设方法
线圈埋设首先要用切路机在路磁卡面上切出槽来。
在四个角上进行45度倒角，防止尖角破坏线圈电缆。
切槽宽度一般为4到8毫米，深度30到50毫米。
同时还要为线圈引线切一条通到路边的槽。
但要注意：切槽内必须清洁无水或其它液体渗入。
绕线圈时必须将线圈拉直，仿伪卡但不要绷得太紧并紧贴槽底。
将线圈绕好后，将双绞好的输出引线通过引出线槽引出。
在线圈的绕制过程中，应使用电收费储值卡感测试仪实际测试地感线圈的电感值，并确保线圈的电感值在在100uH—300uH之间。
否则，应对线圈的匝数进行调整。
在线圈埋好以后，为了加强保护，可在线圈上绕会员卡杭州金信智能卡有限公司一圈尼龙绳。
最后用沥青或软性树脂将切槽封上。
