本文档以华为 TD-LTE 基站配置华为 FA/D 智能天线电调与权值为例，介绍了智能天线 电调与权值的配置方法，目的在于指导现场工程师完成 TD-LTE 基站智能天线的配置。 基站版本为 eNodeB V100R006C01。
读者对象
本文档主要适用于以下工程师： 现场工程师 网络规划工程师 站点维护员
2 智能天线配置概述 ......................................................................................................................... 5
2.1 智能天线配置前准备 ..................................................................................................................................... 5 2.2 LMT 配置方式说明 ........................................................................................................................................ 6 2.3 智能天线序列号编码规则 ............................................................................................................................. 7
21 -智能天线权值

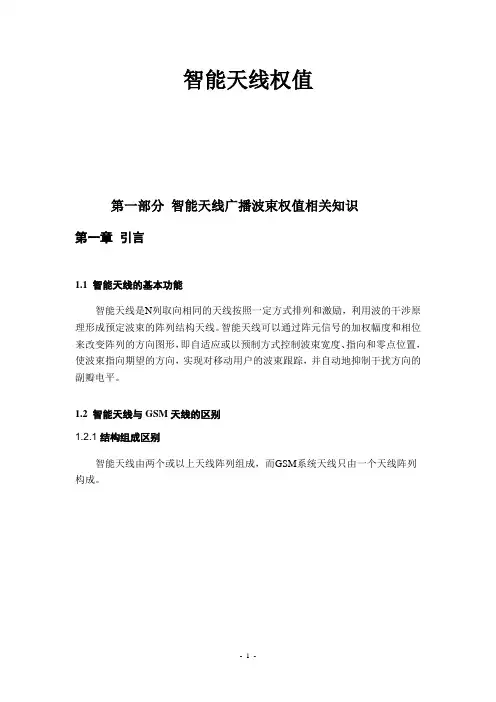

智能天线权值第一部分智能天线广播波束权值相关知识第一章引言1.1 智能天线的基本功能智能天线是N列取向相同的天线按照一定方式排列和激励，利用波的干涉原理形成预定波束的阵列结构天线。
智能天线可以通过阵元信号的加权幅度和相位来改变阵列的方向图形，即自适应或以预制方式控制波束宽度、指向和零点位置，使波束指向期望的方向，实现对移动用户的波束跟踪，并自动地抑制干扰方向的副瓣电平。
1.2 智能天线与GSM天线的区别1.2.1 结构组成区别智能天线由两个或以上天线阵列组成，而GSM系统天线只由一个天线阵列构成。
8列单极化智能天线GSM单极化天线8通道双极化智能天线GSM双极化天线1.2.2 功能区别智能天线可以通过改变对各天线阵列的激励（即权值）形成预定波束。
而GSM天线只有一个阵列，其波束在设计时已确定，出厂后不可改变。
在进行小区覆盖宽度调整时，GSM天线只能更换，TD-SCDMA智能天线可以通过软件改变预定波束的宽度(特指广播波束)，灵活的调整覆盖范围。
第二章智能天线的分类2.1 全向天线在360°任意方位上均可进行波束扫描的智能天线阵列。
2.2 定向单极化天线特指采用单极化辐射单元，组成定向阵列，可以在特定方向内进行波束扫描的天线阵列。
2.3 定向双极化天线特指采用双极化辐射单元，组成定向阵列，可以在特定方向内进行波束扫描的天线阵列。
第三章相关基本概念3.1 单元波束、广播波束、业务波束单元波束定义为：智能天线单一阵列的接收或者发射的水平面辐射方向图。
即，智能天线阵列中任意馈电端口在其它所有端口都接负载时发射或接收到的辐射方向图。
广播波束定义为：对智能天线阵列施加特定的幅度和相位激励所形成的全向覆盖或扇区覆盖的辐射方向图。
业务波束定义为：对智能天线阵列施加特定的幅度和相位激励所形成的在工作角域内具有任意波束指向扫描以及具有高增益窄波束的方向图。
3.2 波束宽度波束宽度指波束的主瓣中功率电平下降一半（3dB）的角度范围。
天线权值简述及变动
天线权值自定义变动及影响————陆启强目录什么是权值呢 (1)权值在哪里 (1)权值影响什么呢 (2)如何设置天线权值呢 (3)内置权值 (3)自定义权值 (4)权值对我们有什么影响 (6)结论： (11)案例总结 (11)问题描述：智能8通道的天线权值变动，会对天线的覆盖变动影响很大，那么我们日常优化过程中，如何通过权值的优化来控制小区的覆盖范围呢？天线的权值变动是通过哪个参数来控制的呢？什么是权值呢首先我们要知道什么是权值。
权值就是：在数学领域呢，权一般认为是指数就行比如两个数：100和120，通常我们求平均值时是(100+120)/2 = 110, 如果我们说第一个数的权值为1，第二个数的权值为2，那么平均数是(100*1+120*2)/(1+2)=113.3，这就是加权平均了。
可见我们通常所说的平均实际是每个参与计算的数的权值都为1的平均。
它的英文是weight，所以有的书上也叫权重。
那么我们天线的权值是用来针对幅度（range）和相位（Phase）来作为的。
权值在哪里现在回到我们LTE上面来，目前LTE这边使用的大部分都是双极化8通道智能天线，那么这个天线的权值怎么来配置呢，首先，我们可以打开权值库看看：这里我们可以看到这是一个捷士通TA-1820权值表，里面会有频段，A-F频段，和不同的波束权值，我们可以通过权值表看出这款天线型号支持的频段和波瓣，以及相应的内置下倾角。
权值影响什么呢我们知道权值是通过幅度和相位来影响信号的覆盖范围，那么幅度和相位会影响波束的什么呢？我们看看最简单的函数Y=Asin (ax+b)这里面的A就是幅度，它会影响我们正玄函数的振幅高低，Y=SIN Xb就是相位，会影响信号的横轴偏移。
所以通过改变幅度的大小可以来达到升降功率的目的。
综合运用幅度和相位可以达到波束的变化效果。
如何设置天线权值呢目前我从事宁波移动LTE项目，诺西的设备设置天线权值由两种方法，一种是通过研发内置的天线权值，一种是自己根据天线型号去查找厂家给出的权值，自己来自定义。
TD-LTE无线参数(V3.10.10)指导优化手册_R1.0_ 提交中移集团版本
小区CP ID 端口内部通道能量合并方式 Ir天线组对象 射频口对象 关联的基带设备 上行激活天线位图
小区CP ID 用于当下行小区参考信号某端口 映射多通道时，在端口内部的这 些通道能量合并方式。 Ir天线组对象 射频口对象 线缆级联连接的基带设备 上行激活天线位图
CP标识 用于当下行小区参考信号 某端口映射多通道时，在 端口内部的这些通道能量 Ir天线组对象 射频口对象 线缆级联连接的基带设备 上行激活天线位图 天线端口与天线通道的映 射关系 小区模式
完整性保护算法
移动性管理对象ID 对象描述
NACC开关
本参数定义了PDCP的完整 性保护算法，包括： EIA0，128-EIA1，128EIA2，128-EIA1（优先级 高）和 128-EIA2（优先级 低），128-EIA2（优先级 高）和128-EIA1（优先级 本参数定义了PDCP的完整性保护 低），128-EIA3，128算法，包括：not EIA1（优先级高）和 128support(SAMSUNG)，128-EIA1， EIA2（优先级中）和128128-EIA2，128-EIA1（优先级 EIA3（优先级低），128高）和 128-EIA2（优先级低）， EIA1（优先级高）和 128128-EIA2（优先级高）和128EIA3（优先级中）和128EIA1（优先级低），spare3， EIA2（优先级低），128spare2，not support(QUALCOM) EIA2（优先级高）和 128EIA1（优先级中）和128EIA3（优先级低），128EIA2（优先级高）和 128EIA3（优先级中）和128EIA1（优先级低），128EIA3（优先级高）和 128EIA1 （优先级中）和 128RDN(Relative Distinguished RDN Name),RDN表示父亲节点 范围内的唯一标识 对象的用户友好性描述，由系统 对象的用户友好性描述， 生成。 由系统生成。 在LTE系统向GSM系统切换时， 在LTE系统向GSM系统切 如果这个参数指示目标GERAN是 换时，如果这个参数指示 目标GERAN支持NACC， 否支持NACC，那么LTE可以通过 那么LTE可以通过NACC获 NACC获得目标领取的相关信息， 得目标领取的相关信息， 这样在下发切换命令时就可以把 这样在下发切换命令时就 这些信息告知UE。 可以把这些信息告知UE。 GERAN RIM过程开关 GERAN RIM过程开关。
中国移动 LTE无线参数设置指导优化手册 华为分册
中国移动TD-LTE无线参数设置指导优化手册-华为分册(征求意见稿)目录TABLE OF CONTENTS1 前言1.1 关于本书1.1.1目的本文主要介绍了华为TD-LTE系统版本的各个专题的相关参数，对参数进行介绍和分析，旨在帮助读者理解和使用系统中的参数，提高系统性能。
1.1.2读者对象本手册适用于TD-LTE系统的基本概念有一定认识的华为公司内部工程师。
1.1.3内容组织本手册是基于TD-LTE产品版本的参数介绍，其内容组织如下：第一章：对本手册的目的，读者对象，内容组织进行介绍。
第二章上行资源分配：介绍Sounding RS资源分配和上行调度的参数配置及调整影响。
第三章上行ICIC：介绍上行ICIC相关参数配置及其调整影响。
第四章下行资源分配：介绍PUCCH资源分配、下行CQI调整、下行调度和下行物理控制信道的参数配置及调整影响。
第五章下行ICIC：介绍下行ICIC相关参数的配置及其调整影响。
第六章下行MIMO：介绍下行MIMO（含Beamforming）与CQI模式的参数配置方法及其调整的影响。
第七章移动性管理：介绍切换、重选的参数配置及其调整影响。
第八章LC（过载控制）：介绍负载控制算法、随机接入控制算法、系统消息SIB映射、移动性负载平衡算法、准入控制算法的参数配置及其调整影响。
第九章功控算法：介绍影响上行功率控制算法、下行功率控制算法的相关参数及其调整影响。
第十章信道配置&链路控制：介绍影响DRX控制算法、上行定时控制算法、上行无线链路检测算法的相关参数及其调整影响。
第十一章数传算法：介绍影响AQM算法、TCP Agent算法的相关参数及其调整影响。
第十二章传输TRM算法: 介绍影响LMPT接口板下行流控算法、TRM算法的相关参数及其调整影响。
第十三章SON：介绍影响ANR算法、ICIC自组织模式选择算法、MRO算法的相关参数及其调整影响。
1.1.4撰写和评审记录1.1.5参考文献1)< LTE eRAN2 2 性能参数分册>2)<V100R005C00B009 离线MML>3)<LTE TDD eRAN 参数配置规则>4)< -DBS3900 LTE TDD 产品文档-(V100R005C00_01).chm>1.1.6本文的约定和说明本文重点关注和性能相关的参数：(基于M2000平台，以R版本为基础，缺省配置带宽为20MHz,)本文对应的产品版本请参看修订记录，未作特别说明的参数均是该版本的参数。
AAU3213智能天线配置指导书V2- 修改by Quanlang
AAU3213天线权值配置指导书
1 操作前核查
1、查询RRU型号：DSP BRDMFRINFO:CN=0,SRN=200,SN=0;
（注意查询框号为200的RRU型号，仅操作型号为AAU3213的基站）
2、查找删除权值：LST BFANT:; ////RMV BFANT:;
若查询出具有权值信息中天线类型为ATD451602、ATD4516C2这两种的1种，则需要使用RMV BEANT命令，删除所有的权值信息即可。
2 操作步骤
步骤1：打开ALD供电开关：MOD ANTENNAPORT:;
步骤2：查询ALD开关状态：DSP ANTENNAPORT:;
步骤3：扫描天线信息:SCN ALD:;
步骤4：添加RET设备：ADD RET
参数设置按照下表进行：
注：请在添加天线2~3分钟后设置天线下倾角。
(即步骤5)
步骤
5：修改内置电下倾:MOD RETSUBUNIT
步骤6：查询天线的实际下倾角:DSP RETSUBUNIT
命令查询天线的实际下倾角，验证实际下倾角与设置下倾角是否一致。
注：后续步骤为添加内置方位角的步骤
步骤7：添加RAE ：ADD RAE
参数按照下表配置即可：
步骤8：检查RAE状态：DSP RAESUBUNIT
步骤9：修改RAE子单元：MOD RAESUBUNIT
步骤10：添加天线权值信息：ADD BFANT
步骤11：修改电子水平方位角:MOD BFANT。
《2024年基于人工智能的天线优化设计》范文
《基于人工智能的天线优化设计》篇一一、引言随着科技的快速发展，人工智能（）已经成为各个领域的焦点，其在通信、军事、医疗等众多领域均有着广泛的应用。
其中，在天线优化设计中，技术的运用已显示出其强大的潜力。
本篇论文旨在探讨基于人工智能的天线优化设计的方法及其在现实中的应用，分析其与传统天线设计方法的差异与优势。
二、传统天线设计方法的局限性传统天线设计方法主要依赖于工程师的经验和专业知识，通过反复试验和调整来达到设计目标。
然而，这种方法存在效率低下、成本高、设计周期长等局限性。
随着无线通信技术的快速发展，对天线性能的要求越来越高，传统的设计方法已难以满足日益增长的需求。
三、人工智能在天线优化设计中的应用针对传统天线设计方法的局限性，人工智能在天线的优化设计中展现出了独特的优势。
技术能够通过对大量数据的分析学习，找到传统方法无法发现的规律和模式，从而实现对天线性能的优化。
1. 深度学习在天线设计中的应用：深度学习算法可以通过对历史数据的分析学习，预测新天线的性能。
同时，深度学习还可以用于优化天线的结构，提高其辐射效率、增益等性能指标。
2. 遗传算法在天线优化中的应用：遗传算法是一种模拟自然进化过程的搜索算法，可以用于寻找最优的天线结构。
通过设定适应度函数，遗传算法可以在大量的设计方案中寻找到最优的解决方案。
四、基于人工智能的天线优化设计方法基于人工智能的天线优化设计方法主要包括以下步骤：1. 数据准备：收集历史天线的设计数据和性能数据，用于训练模型。
2. 模型训练：利用深度学习等技术，训练模型以找到天线结构与性能之间的关系。
3. 方案生成：利用训练好的模型，生成新的天线设计方案。
4. 方案评估与优化：通过仿真或实际测试，评估新设计方案的性能，利用遗传算法等优化方法对方案进行优化。
5. 迭代优化：将优化后的方案返回模型进行再次训练，以提高设计的准确性和效率。
五、实际应用与效果分析基于人工智能的天线优化设计方法在实际应用中取得了显著的成果。
NR小区天线权值优化提升下载速率
NR小区天线权值优化提升下载速率案例上报省份：福建案例上报人：林忠进一、关键词：天线权值，提升，下行速率二、案例分类1.问题分类：速率类2.手段分类：参数调整三、优化背景在厦门海仓区拉网测试中，路段存在多个PCI重叠覆盖，导致下载速率低。
5G NR基础优化，也是体现在天馈优化上，现5G N R新增天线权值优化，可借助天线权值调整，达到天馈调整的效果。
四、问题描述在厦门海沧示范区微簇拉网测试过程中，发现该微簇MAC层下载速率仅有317Mbit/s，严重低于簇优化目标值。
五、问题分析通过LOG回放分析，该微簇多个路段存在重叠覆盖导致干扰，影响下载速率。
路段1：新旭日海湾与滨湖东路与海沧大道监控杆之间路段，从PCI分布图可以看出，该路段存在多个PCI重叠覆盖，该路段下载速率仅有300M左右。
路段2：从PCI分布图可以看出，新旭日海湾3小区严重过覆盖到海沧移动新大楼，该路段下载速率也仅有300M。
六、解决措施NR小区的AAU为RRU与天线一体化，天线通道达到64T64R，天线增益更大，通过天线权值参数修改设置可以优化天线的水平和垂直波瓣宽度以及电子下倾角，达到外场RF调整效果。
目前华为AAU支持以下17钟广播波束的权值调整：后台参数设置界面如下：针对问题路段，通过调整主覆盖站点的天线权值，优化问题路段覆盖，参数调整如下：七、优化效果通过优化该微簇站点的天线权值参数后，问题路段及整个微簇的覆盖、下载速率均有明显改善。
新旭日海湾与滨湖东路与海沧大道监控杆之间路段优化后，重叠覆盖问题得到明显改善，下载速率由平均300 Mbit/s提升至60 0 Mbit/s。
优化前优化后新旭日海湾3与海沧移动新大楼之间路段优化后过覆盖情况得到有效改善，平均下载速率由300 Mbit/s提升至450 Mbit/s。
优化前优化后整个微簇的下载速率由317Mbit/s提升至450Mbit/s。
优化前优化前后路测指标统计对比：优化前优化后八、基于案例提炼的方法、流程及评估标准建议5G站点支持更加灵活的远程天线权值“软调整”，在外场RF天线调整受限时，可通过天线权值优化调整达到覆盖优化效果，提高道路覆盖率以及减少道路重叠覆盖干扰。
5G网络天线权值优化介绍
工参 邻区关系（邻区配置图、站间距）
配置 信息
覆盖场景感知（特殊场景、室内外） 设备运行状态（关断/激活态）

NRM 天线波束配置状态
环境 信息
参数配置状态 2D/3D地图 建筑物分布（地貌特征）
覆盖感知
性能 信息
用户分布（位置定位）
MR/MDT KPI(OMC)
网络质量感知（KPI）
路测 DPI
业务质量感知（KQI/QoE）
水平3dB波宽
110° 90° 65° 45° 25° 110° 90° 65° 45° 25° 15° 110° 65° 45° 25° 15°
垂直3dB波宽
6° 6° 6° 6° 6° 12° 12° 12° 12° 12° 12° 25° 25° 25° 25 -2°~9° -2°~9° -2°~9° -2°~9° 0°~6° 0°~6° 0°~6° 0°~6° 0°~6° 0°~6°
覆盖评估预测（传播模型 分析） 优化效果评估/预估
决策
节电小区决策（小区、时段、方 式、门限） 天线参数配置决策 邻区关系规划/优化决策 速率优化决策（MLB、切换参数）
载频linsence调度优化
Vo无线网络优化决策 站点规划决策
…
执行
参数平台 OMC …
Massive MIMO天线权值介绍
4G 无线网络广播单波束
精准匹配难度大
覆盖场景多样化，差异化精确匹配难度大
广场场景 近点宽波束,保证接入 远点窄波束,提升覆盖
高楼场景 使用垂直面覆盖宽波束，
提升垂直覆盖范围
商业区 广场+高楼覆盖, 采用较大水平/垂直波束
人工调整弊端多
人工权值优化分析难、灵活性差、 成本高、效率低且实时性差。
