《CAD轴线标注规定》word版
CAD尺寸标注细则规范
CAD尺寸标注细则规范CAD（计算机辅助设计）尺寸标注是制图过程中非常重要的一部分。
它可以准确地定义和表达设计对象的尺寸，确保设计的准确性和一致性。
下面是CAD尺寸标注的细则规范：1.标注文字的字体和大小：在CAD绘图中，常用的字体包括宋体、黑体和楷体等。
通常情况下，标注文字的字体大小应该与绘图比例尺相关，确保在打印或显示时能清晰可见。
一般情况下，标注文字的大小为图纸比例的1/8，如绘制比例尺为1:100的图纸，标注文字的大小应为12.52.标注线的样式和粗细：标注线应使用细碎的实线，线粗细一般应与设计线条保持一致，以便清晰可辨。
对于不同的尺寸标注，可以选择不同的标注线样式，如标注尺寸的线段可以选择实线，标注图形的线段可以选择虚线。
3.尺寸基准线和尺寸箭头：尺寸标注应该与图形互相独立，它们的位置应保持一致。
尺寸基准线应该与图形相切，并且与尺寸箭头垂直于基准线。
尺寸标注的箭头形状可以选择普通箭头、燕尾箭头或填充箭头等，以便于清晰表达设计尺寸。
4.标注文字的位置和方向：标注文字应该清晰地显示在图形内部，避免与其他标注或图形重叠。
对于圆形或弧形的标注，文字应该显示在图形外部并与图形基准线平行。
5.标注尺寸的顺序：标注尺寸时，宜从整体到细节，从大到小的次序进行。
首先标注整个图形的长度或宽度，然后再标注局部的尺寸，最后标注细小的尺寸。
这样做可以有效地减少标注的数量，提高图纸的整洁度。
6.标注尺寸的单位和精度：尺寸标注应使用适当的单位，如毫米、厘米或英尺。
对于不同的设计要求，可以选择不同的单位。
在标注尺寸时，应根据实际设计需要确定所需的精度要求，如小数点后一位或两位数字等。
7.标注尺寸的避讳：在进行尺寸标注时，应避免使用过长或过繁琐的标注线。
标注文字应尽量简洁明了，避免使用复杂或不常用的术语。
同时，应避免将标注与图形重叠或覆盖，以免产生混淆。
8.标注尺寸的准确性和一致性：标注尺寸应准确无误，并与实际设计尺寸保持一致。
CAD机械制图尺寸标注规则
30
中国机械加工网
备注： 1.在同一张图中尺寸标注的风格要一致。 2.相关零件2D&3D的修改需同步进行，但如零件其结构改 动量特大时则最好直接修改3D再重新转成一张2D图，这 样才能保証资料的一致性! 3.在日常工作中出现的以下标注方式是完全符合国标标
c).缩小比例：图形尺寸小于实物尺寸，如比例1：2
26
(2).需注意问题： 不管图形放大或缩小，均需标注实物的实际尺寸。
为了看图方便，画图时尽量采用原值比例。当实物 过大或过小时，则宜采用放大或缩小比例。
在日常工作中，大家看到的图纸上所标的比例都 为出图比例，实际上我们在画图时都是采用1：1来 绘制的。
1．正确—主要指尺寸标注要符合国家标准的有关规 定。
2．完全－要标注制造零件所需要的全部尺寸，不遗 漏，不重复。
3．清晰—尺寸布置要整齐，清晰，便于看图。 4．合理—标准尺寸要符合设计要求和工艺要求。 2
一、尺寸标注要正确
1.标注尺寸的基本原则：
1)图样中的尺寸，以mm为单位，不需标注计量单
位的代号mm或名称毫米，如采用其他单位，则
（好）
（不好）
19
4）应避免尺寸线与尺寸界线相交，应遵守小尺 寸在内，大尺寸在外原则。（如图）
（好）
（不好）
20
中国机械加工网
5)尺寸线布置整齐，尽量布置在几条在线，相关尺 寸最好布置在一条在线。 如图示：
（好）
（不好）
21
四、尺寸标注要合理
所谓合理就是标注尺寸时，既要满足设计要求又要符合 加工，测量等工艺要求。 1)正确选择基准
CAD尺寸标注细则规范
③ 大圆弧半径尺寸
• 当圆弧的半径过大或在图纸范围 内无法标出其位置时，按图(a)的 形式标注；
• 若不需要标出其圆心位置时， 可按图(b)的形式标注。
13
④ 球面的径向尺寸
• 在符号“Ø ”或“R”前再加注符号“S”。
• 对于螺钉、铆钉的头部，轴的端部等，在不致引起误解 得情况下可省略“S”。
许倾斜画出
6
标注尺寸用符号的比例画法
9
各类尺寸注法
线性尺寸
• 尺寸线必须与所标注线段平行 • 标注一组平行尺寸时，应将小尺寸标在内，
大尺寸标在外；且尺寸线间隔应≥7毫米 同一图样中间距应取一致 • 尺寸数字一般应注写在尺寸线上方 • 尺寸数字方向：按图示方向注写，竖直尺寸字头朝左。应尽 可能避免在图示30°范围内标注尺寸，当无法避免时可按引 出形式标注。
可按图示的形式标注。
17
斜度和锥度尺寸
• 在斜度数字前加注符号“ ”、锥度数字前加注符号“ ”； • 符号的方向应与斜度或锥度的方向一致。
18
板件厚度尺寸
• 标注板状零件(只有一个视图)的厚度时， 可在尺寸数字前加注符号“t”。
正方形断面结构尺寸
• 标注断面为正方形结构的尺寸时，可在正方形边长尺寸 数字前加注符号“□”、或用“B×B”注出(B为正方形的 对边距离) 。
构最清晰的图形上 ⑷ 图样中的尺寸，以mm为单位时，不需标注计量单位的代号
或名称。
3
2.尺寸的组成——完整的尺寸，由下列内容组成：
⑴ 尺寸数字(包括数字前有时附加的规定符号)
① 线性尺寸的数字一般应注写在尺寸线的上方，也允许注写在尺 寸线的中断处
② 水平注写时字头向上、垂直注写时字头向左 ③ 尺寸数字不可被任何图线穿过，当不可避免时可把图线断开 ④ 数字要采用标准字体，字高全图应保持一致
CAD标注规则教程
CAD标注规则教程一、CAD标注的基本原则1.信息准确：标注内容必须准确、清晰地表达设计意图，避免歧义和混淆。
2.统一规范：标注应该按照相同的规范进行，包括字体、文字样式、标注符号等。
3.适度简洁：标注内容要尽可能简洁明了，避免过多的文字和符号。
4.位置合理：标注应该尽可能靠近被标注的对象，同时不影响设计的美观和效果。
5.标注专业：标注内容应该符合相关专业标准和规范要求，如建筑标准、机械标准等。
二、CAD标注的常用方法1.线性标注：线性标注是指在CAD绘图中使用直线或多段直线的方式进行标注，通常用来标注长度、高度、宽度等尺寸。
2.弧长标注：弧长标注是指在CAD绘图中使用弧线的方式进行标注，通常用来标注圆弧、曲线等几何形状的弧长。
3.角度标注：角度标注是指在CAD绘图中使用角度符号和数字的方式进行标注，通常用来标注两条直线或曲线之间的夹角。
4.文字标注：文字标注是指在CAD绘图中使用文字的方式进行标注，通常用来标注文字信息、说明、注释等内容。
5.尺寸标注：尺寸标注是指在CAD绘图中使用标注符号、线性标注和文字标注的方式进行尺寸标注，通常用来标注物体的尺寸、距离等信息。
三、CAD标注规则的操作方法1.选择标注工具：首先在CAD软件中选择合适的标注工具，如线性标注、弧长标注、角度标注等。
2.指定标注对象：然后在绘图中指定需要标注的对象，如直线、圆弧、角度等。
3.输入标注内容：接着输入标注内容，包括尺寸、角度、文字等信息。
4.调整标注样式：最后根据需要调整标注的样式，如字体大小、颜色、位置等。
5.完成标注操作：完成以上步骤后，将标注内容添加到绘图中，并保存绘图文件。
四、CAD标注的注意事项1.避免重复标注：在进行CAD标注时要避免重复标注同一对象的信息，避免造成混淆和错误。
2.避免标注叠加：标注的位置要尽量避免叠加在一起，以免影响标注内容的清晰度和可读性。
3.注意标注比例：标注的字体大小和线条粗细要根据绘图比例来调整，确保标注的合适和清晰。

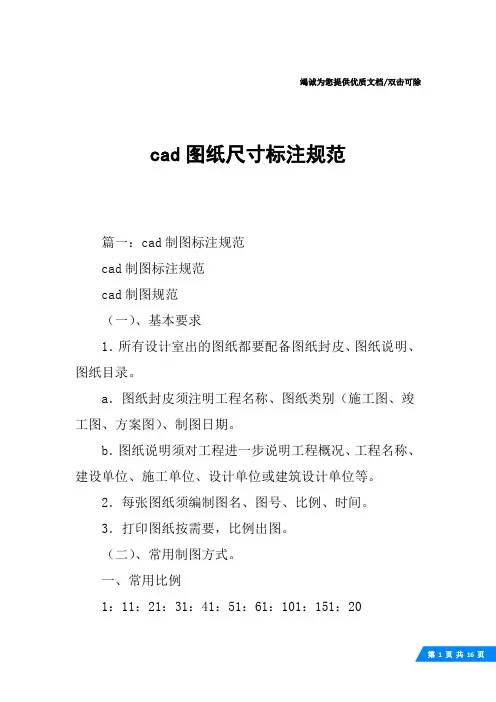

cad图纸尺寸标注规范
竭诚为您提供优质文档/双击可除cad图纸尺寸标注规范篇一：cad制图标注规范cad制图标注规范cad制图规范（一）、基本要求1．所有设计室出的图纸都要配备图纸封皮、图纸说明、图纸目录。
a．图纸封皮须注明工程名称、图纸类别（施工图、竣工图、方案图）、制图日期。
b．图纸说明须对工程进一步说明工程概况、工程名称、建设单位、施工单位、设计单位或建筑设计单位等。
2．每张图纸须编制图名、图号、比例、时间。
3．打印图纸按需要，比例出图。
（二）、常用制图方式。
一、常用比例1：11：21：31：41：51：61：101：151：201：251：301：401：501：601：801：1001：1501：20xx：2501：3001：4001：500二、线型1．粗实线：0.3mm1.平、剖面图中被剖切的主要建筑构造的轮廓（建筑平面图）2.室内外立面图的轮廓。
3.建筑装饰构造详图的建筑物表面线。
2．中实线：0.15-0.18mm1.平、剖面图中被剖切的次要建筑构造的轮廓线。
2.室内外平顶、立、剖面图中建筑构配件的轮廓线。
3．建筑装饰构造详图及构配件详图中一般轮廓线。
3．细实线：0.1mm1.填充线、尺寸线、尺寸界限、索引符号、标高符号、分格线。
4．细虚线：0.1-0.13mm1.室内平面、顶面图中未剖切到的主要轮廓线。
2.建筑构造及建筑装饰构配件不可见的轮廓线。
3.拟扩建的建筑轮廓线。
4.外开门立面图开门表示方式。
5．细点划线：0.1-0.13mm1.中心线、对称线、定位轴线。
6．细折断线：0.1-0.13mm1.不需画全的断开界线。
三、打印出图笔号1-10号线宽设置1号红色0.1mm6号紫色0.1-0.13mm2号黄色0.1-0.13mm7号白色0.1-0.13mm3号绿色0.1-0.13mm8.9号灰色0.05-0.1mm4号浅兰色0.15-0.18mm10号红色0.6-1mm5号深兰色0.3-0.4mm10号特粗线：1.立面地坪线2.索引剖切符号3.图标上线4.索引图标中表示索引图在本图的短线三、剖切索引符号1.m:12mm(在a0、a1、a2、图纸)2.m:10mm(在a3、a4图纸)3.特粗线到索引线为剖视方向4.a:字高5mm(在a0、a1、a2、图纸)字高4mm(在a3、a4图纸)5.b-01:字高3mm(在a0、a1、a2、图纸)字高2.5mm(在a3、a4图纸)6.a为索引图号，b-01为索引图纸号，b-01为“”表示索引在本图图片：接上四、平、立面索引符号1．m:12mm(在a0、a1、a2图纸)2．m:10mm(在a3、a4图纸)3．a1-a4：字高4mm(在a0、a1、a2图纸)字高3mm(在a3、a4图纸)4．b-01--b-04：字高2.5mm(在a0、a1、a2图纸) 字高2mm(在a3、a4图纸)5．箭头为视图方向。
CAD尺寸标注规范
正确： 要符合国家原则旳有关规定。 完全： 要标注制造零件所需要旳全部尺寸，不漏掉，
不反复。 清楚： 尺寸布置要整齐、清楚，便于阅读。 合理： 标注旳尺寸要符合设计要求及工艺要求。
（二）标注尺寸旳基本规则
⒈ 尺寸数值为零件旳真实大小，与绘图比 例及绘图旳精确度无关。
⒉ 以毫米为单位，如采用其他单位时，则 必须注明单位名称。
低尺寸误差，确保产品质量。
♣ 三方基准：任何一种零件都有长、宽、高三个方向旳
尺寸。所以，每一种零件也应有三个方向 旳尺寸基准。
♣ 主辅基准：零件旳某个方向可能会有两个或两个以上
旳基准。一般只有一种是主要基准，其他 为次要基准，或称辅助基准。应选择零件 上主要几何要素作为主要基准。
10 12
40 ±0.02 58 6 +0.027 16
尺寸界线超出箭头约2毫米
⑴ 一般应注在尺寸线旳上方，也可注在尺 寸线旳中断处。 水平方向字头向上，垂直方向字头向左。
89
89
89
30° 16
16
10
16
16
⑵ 线性尺寸数字旳方向，一般应按上图所示
方向注写，并尽量防止在图示30°范围 内标注尺寸，无法防止时应引出标注。
⑶ 尺寸数字不可被任 何图线所经过，否 则必须将该图线断 开。
3 M6 10 孔 12
3 M6 10 孔 12
需要注出钻孔深度时， 应明确标注出钻孔深 度尺寸。
尺寸标注措施
一、基本措施 形体分析法 将组合体分解为若干个基本体和简朴体，在形
体分析旳基础上标注三类尺寸。 ⑴ 定形尺寸
拟定各基本体形状和大小旳尺寸。 ⑵ 定位尺寸
拟定各基本体之间相对位置旳尺寸。
CAD尺寸标注细则规范
CAD尺寸标注细则规范1.尺寸标注的字体：字体应该清晰易读，常用的CAD字体有简化楷体和简化宋体。
标注的字体大小应根据尺寸大小来确定，一般情况下，尺寸标注的字高要比标题字高小一些。
2.尺寸标注的位置：标注应与被标注尺寸的线段相距一定的距离，避免与其他图形相互重叠。
标注的位置应尽可能地与线段平行，以确保读者能够清楚地辨认标注的尺寸。
3.尺寸标注的线型：尺寸标注应使用细实线，线型与图纸中的其他线型有所区别，方便读者辨认。
4.尺寸标注的箭头：每个尺寸标注都应有箭头指示标注的尺寸范围。
箭头应朝向被标注的线段，并与线段形成一定的夹角（通常为45度）。
5.尺寸标注的线长：标注线段的长度应与标注的尺寸呈比例关系，线长不应过长或过短。
6.尺寸标注的线性：标注的线性应直观地表示尺寸的大小关系。
例如，如果标注的尺寸为直线的长度，则标注线应直线；如果标注的尺寸为圆的半径，则标注线应为细线的弧。
7.尺寸标注的排列：相同尺寸的标注应在一条直线上排列，并按照从左到右的顺序依次标注。
8.尺寸标注的单位：尺寸标注应包含单位，单位应明确表示，例如毫米、厘米、米等。
9. 尺寸标注的格式：标注应使用标准的尺寸标注格式，例如，在标注直线的长度时，可以使用L=200mm表示；在标注圆的直径时，可以使用Φ10mm表示。
10.尺寸标注的对齐：不同尺寸标注的文字应该对齐，方便读者辨认。
标注的文字不应和线段重叠或者太靠近。
11.尺寸标注的准确性：尺寸标注应准确无误，避免标注错误的尺寸，以防引起误解。
12.尺寸标注的清晰度：尺寸标注的线条粗细要适中，清晰易辨，以确保读者能够准确地读取和理解图纸上的尺寸信息。
以上是CAD尺寸标注的细则规范。
在制作CAD图纸时，按照这些规范进行尺寸标注，不仅能够提高图纸质量，还可以减少阅读理解的困难，提高工作效率。
CAD尺寸标注规范与约束
CAD尺寸标注规范与约束在使用CAD软件进行设计和制图的过程中，尺寸标注是非常重要的一环。
准确的尺寸标注可以让设计师和制图员更好地交流和表达设计意图，确保最终产品的质量和精度。
本文将介绍CAD尺寸标注的规范与约束，帮助读者更好地掌握这一技巧。
一、尺寸标注规范1. 尺寸标注的位置：尺寸标注应尽可能地放在画面清晰、不与其他标注重叠的位置。
通常情况下，尺寸标注放置在图形的延长线上，不应妨碍图形本身的展示。
2. 尺寸标注的对齐：尺寸标注应与标注的尺寸线垂直对齐或水平对齐，以保证标注的清晰度和准确度。
不规范的对齐会给后续操作和阅读带来困扰。
3. 尺寸标注的字体：尺寸标注的字体应清晰易读，一般选择宋体或仿宋字体，并且要保证字体的大小适中，既不过于粗大，也不过于细小。
4. 尺寸标注的图示符号：尺寸标注的图示符号应与标准规范一致，例如使用带箭头的尺寸线和尺寸箭头来指示尺寸的大小和方向。
5. 尺寸标注的注释：尺寸标注的注释应尽量简洁明了，避免使用冗长的文字描述。
可以使用简洁的注释来解释标注的含义，例如“直径”、“长度”、“宽度”等。
二、尺寸标注约束1. 相对大小约束：在进行尺寸标注时，要注意表达物体各部分之间的相对大小关系。
例如，在标注一个长方形时，可以标出长度和宽度的尺寸，同时要保证长度大于宽度。
2. 绝对大小约束：尺寸标注还需要表达物体的绝对大小。
要根据实际需要，将物体的尺寸标注清晰明了地表达出来，以确保设计和制图的准确度。
3. 尺寸链约束：在一些复杂的图形中，物体的尺寸可能不直接测量，而是通过其他尺寸间接推导得到。
在标注这种图形时，要保证尺寸链的连贯性和准确性，避免出现矛盾和误导。
4. 外部约束：在一些团队协作的设计项目中，尺寸标注需要符合特定的标准和要求，例如国家或行业的标准规范。
在进行这类项目时，要特别留意并遵守相关的尺寸标注规定。
三、尺寸标注的技巧1. 将标注与设计分离：在进行CAD设计时，可以先完成设计图纸，然后再考虑如何进行尺寸标注。
CAD制图线型规定
CAD标准化为了提高工作效率、降低成本、保证我公司图面的统一性,特制定本标准。
本标准自签发之日起执行.第一章:CAD绘图与出图一、绘图规定A、颜色及线宽的规定：1、粗线(线宽设定0.5)：紫色（6号颜色)；蓝色（5号颜色）;240号；2、中粗线（线宽设定0.4)：黄色（2号颜色）；10号；120号；30号；3、细粗线(线宽设定0。
3）:11号； 71号；101号;122号；140号；160号；210号4、细线（线宽设定0。
18)：白色（7号颜色）以及其它未规定的所有颜色.5、特细线（线宽设定0.1)：浅灰色（9号颜色）、15号、31号；96号。
注:各专业在使用不同软件进行绘图时，应根据以上规定，将软件默认值更改过来，达到统一的标准。
B、线型:1、除实线以外的其它各种线型均有比例，所有线的比例同图纸的比例。
2、点划线：轴线、中心线：线型dote，颜色:red.3、虚线：一般情况下用dash，颜色:180.4、双点划线：divide，颜色172。
C、图层设定（详附件A)D、字体与字高1、所有字型文件均使用TSSDCHN。
SHX字体，文字高宽比例统一为0。
7。
2、字体颜色统一为：white。
3、文字式样：图纸文字及所使用的地方必须遵照以下规定式样1:字高2.5，字型:TSSD（图中部的详细尺寸标注、索引、说明、门窗编号、管线直径与型号、设备型号标注、钢筋标注等）式样2：字高3，字型：TSSD（一般性的文字说明及外部尺寸、图形名称傍的比例、建筑详图中的做法、标高坐标标注、）式样3:字高4，字型：TSSD（图中说明。
项目总说明及各专业设计总说明用标准图框中的标准格式）式样4：字高4,字型：romant(轴线编号、剖面标注）式样5：字高6，字型：宋体（图形名称）式样6：字高3,字型：黑体（图签栏文字,标准格式，个人不可变更）4、各类标格的行距为1。
5 倍字高，例宽根据具体情况确定.5、每一行文字的行距为1。
CAD机械制图尺寸标注规则
还须注明相应的计量单位代号或名称。
如： 20CM(厘米)等。
2)尽量避免在不可见的轮廓在线标注尺寸
3)图样中所标的每一尺寸，只标注一次，并应标在
反映该结构最清晰图形上。
3
2.组成尺寸三要素： 尺寸由尺寸界线、尺寸线和尺寸数字三要素组成 1) 尺寸界线：
用以表示所标注尺寸的界限，用细实线绘制， 尺寸界线应由图形轮廓线、轴线、或对称中心 线引出，也可利用轮廓线、轴线、或对称中心 线作为尺寸界线。
粗实线 表示可见轮廓线 细实线 表示尺寸线&尺寸界线&剖面线&重合断面的轮廓线 波浪线 表示断裂处的边界线&视图和剖视的分界线 虚 线 表示不可见轮廓线 细点划线 表示轴线&对称中心线&轨迹线 粗点划线 表示有特殊要求的线或表面的表示线 双点划线 表示相邻辅助零件的轮廓线&极限位置的轮廓线
29
4.字体的规定 在图样上除了应表达机件的形状外，还需要用到文字和
23
3)避免出现封闭的尺寸链 当几个尺寸构成封闭的尺寸链时，应当在尺寸 链中，挑选一个不重要的尺寸空出不注，以便 所有尺寸的误差，都积累在此处。如图：
（正确）
（不正确）
24
4)应考虑测量方便。如图示
（好）
（不好）
25
五、图纸幅面，比例，图线和字体的规定
1.图纸幅面尺寸(mm)
幅面代號
A0
A1
A2
数字注明机件的大小，技朮要求及其他说明等。 a).字体的号数即字体的高度，其汉字高度不应小于3.5mm b).在一张图面中其字体的高度和宽度要一致，且字型也要 统一，不要一张图面上有几种字型
30
中国机械加工网
备注： 1.在同一张图中尺寸标注的风格要一致。 2.相关零件2D&3D的修改需同步进行，但如零件其结构改 动量特大时则最好直接修改3D再重新转成一张2D图，这 样才能保証资料的一致性! 3.在日常工作中出现的以下标注方式是完全符合国标标
CAD图幅比例线条及尺寸标注规定-FOR-EQUIPMENT-DISCIPLINE要点
T H I S D O C U M E N T C O N T A I N S M W P C O R P O R A T I O N C O N F I D E N T I A L I N F O R M A T I O N O F A P R O P R I E T A R Y N A T U R E . T H I S I N F O R M A T I O N M U S T N O T B E C O P I E D O R D I S C L O S E D I N W H O L E O R I N P A R T T O O U T S I D E I N P A R T I E S N O R U S E D F O R O T H E R T H A N T H E P U R P O S E F O R W H I C H P R O V I D E D W I T H O U T P E R M I S S I O N O F M A N A G E M E N T .本文件所述及资料及文件皆为北京美盛沃利工程技术有限公司 版权所有，未征得美盛同意不得将其中全部或部分翻印或转授予第三者。
CAD 化工设备工程设计规定图幅、比例、线条及尺寸标注规定CERTIFIEDMGR___________ DATE__________图 1.2第二节图面比例2.1 图样应严格按国家标准<<机械制图比例>> (GB/T14690)中规定的比例绘制，必要时可用M1：6、M1：8、M1：30、M1：40、M1：60、M1：80、M1：300、M1：400。
在装配图主标题栏中的“比例”栏应注明所采用比例。
2.2表格图、通用局部放大图可不标注具体比例，但图形必须按照其中一组参数以某一比例绘制。
2.3在局部放大图形不按2.1条规定的比例绘制时，图形中各部分间的相对比例关系必须与实物相协调。
CAD尺寸标注细则规范
CAD尺寸标注细则规范1. 概述本规范详细说明了CAD图纸尺寸标注的细则，旨在统一和规范尺寸标注的格式和标准，以便于图纸的理解和加工。
2. 尺寸标注的基本规则2.1 线性尺寸线性尺寸应采用连续的箭头或箭头加数字表示，箭头方向应与尺寸线方向一致。
2.2 角度尺寸角度尺寸应采用度数或度数加弧度表示，可用圆弧或直线表示角度边界。
2.3 直径和半径尺寸直径尺寸应以“φ”表示，半径尺寸应以“R”表示，标注时应加单位。
2.4 高度和深度尺寸高度和深度尺寸应采用短线加箭头或数字表示，箭头方向应与尺寸线方向一致。
3. 尺寸标注的格式和位置3.1 尺寸数字尺寸数字应清晰、准确，字体大小应适中，不宜过大或过小。
3.2 尺寸线尺寸线应使用标准线型，线宽不宜过细，以保证尺寸线的可读性。
3.3 箭头箭头应使用标准箭头样式，箭头大小应适中，以保证箭头的清晰性。
3.4 标注位置尺寸标注应位于图纸的空白区域，避免与图形、文字等元素重叠，以保证图纸的可读性。
4. 特殊情况的处理4.1 重叠尺寸当尺寸标注存在重叠时，应使用不同的颜色或线型进行区分。
4.2 隐藏尺寸对于隐藏的尺寸，应使用虚线表示，并在尺寸数字前加上“H”或其他标识。
4.3 尺寸基准尺寸基准应使用细实线表示，并在基准线的一端加注“B”或其他标识。
5. 总结本规范详细介绍了CAD图纸尺寸标注的细则，通过统一和规范尺寸标注的格式和标准，有助于提高图纸的理解和加工效率。
希望本规范能对CAD图纸的设计和制作提供有益的参考。
6. 尺寸标注的注意事项6.1 尺寸精度应根据设计要求选择合适的尺寸精度，一般情况下，图纸应采用毫米为单位。
6.2 尺寸变更当图纸发生变更时，应及时更新尺寸标注，以免造成加工误差。
6.3 尺寸标注的清晰度应确保尺寸标注的清晰度，避免出现模糊、重叠等问题，以保证图纸的可读性。
6.4 尺寸的关联性在绘制组合零件时，应注意尺寸的关联性，确保尺寸之间的一致性。
7. 常见尺寸标注错误及避免方法7.1 尺寸标注遗漏在绘制图纸时，应逐一检查尺寸标注，避免出现遗漏。
建筑制图与CAD：定位轴线及其编号
5. 标高
另外按标高所注的建筑部位的不同又可分为建筑标高和结 构标高。建筑标高是指标注在建筑物装饰面层处的标高，结构 标高是指标注在建筑物结构部位的标高。
（建筑标高） （结构标高）
（建筑标高） （结构标高）
5. 标高
标高数字应注写在标高符号的左侧或右侧。标高数字应 以米为单位，注写到小数点后第三位，在总平面图中，可注 写到小数点后第二位。零点标高应注写成±0.000，正数标高 不注“+”，负数标高应注“−”。在图样的同一位置也可同时 表示几个不同的标高。
建筑室内设计
定位轴线及其编号
细单点长画线 直径为8～10mm细实线圆圈
4. 定位轴线及其编号
1
2
3
4
5
在圆圈内注写轴线编号。在平面图上横向编号采 用阿拉伯数字，从左至右顺序编写
4. 定位轴线及其编号
B
A
1
2
3
4
5
竖向编号采用大写拉丁字母从下至上顺序编写， 其中I、O、Z 三个字母不得用作轴线编号，以免与数 字l、0、2 混淆
针。
24
用细实 线绘制
需用较大直径绘制指北
针时，指针尾部宽度宜为直
3
径的1/8。
8. 指北针及风向频率玫瑰图
风向频率玫瑰图 N
各地区多年平均统计的 各个方位上刮风次数的百 分率。
各方位端点指向中心 的方向为风的方向。
粗实线：全年 虚线：夏季
风向频率玫瑰图
9.常用建筑材料图例（摘自GB/T 50001--2010）
弧形平面定位轴线的编号
圆形与弧形平面图中的定位轴线，其径向轴线应以角度进 行定位，其编号宜用阿拉伯数字表示，从左下角或-90°(若径 向轴线很密，角度间隔很小)开始，按逆时针顺序编写；其环向 轴线宜用大写拉丁字母表示，从外向内顺序编写
CAD制图统一规则(国标)
CAD制图统一规则（国标）汉字，字符和数字：1．图样中汉字，字符和数字应做到排列整齐。
清楚正确，尺寸大小协调一致。
当三者并列书写时，汉字字高略高于字符和数字。
2．汉字的高度应≥2.5mm字母与数字≥1.8mm3.图及说明中的汉字应采用长仿宋体，比例设为0.67。
大标题，图册封面，目录，图名，标题栏中设计单位名称，工程名称，地形图等汉字，4.汉字行距≥2mm字符与数字行距≥1mm如是混合使用，则按汉字规定。
轴线：轴线由定位线和定位轴线标记组成。
定位线应用细点画线绘制轴线编号在8mm圆中的定位定位点：圆心点，中心对齐标注：1．尺寸界限的一端距图样轮廓Xo不应小于2mm另一端Xe宜为3mm平行排列尺寸线间距Li宜为7mm文本距尺寸线距离≥1mm2．标注包括：直线段尺寸标注半径，直径，尺寸标注角度，狐长，弦长，尺寸标注标高，坡度，尺寸标注（1）直线段尺寸标注通常应采用（a）方式，必要时可采用（b）方式（2）圆弧、半径的尺寸标注：应包括半径的尺寸线和半径的标注文本（a）小圆弧半径标注法（b）大圆弧标注法（3）圆和球直径尺寸标注：应包括直径的尺寸线和直径的标注文本填充图案：1．应符合GBJ1中规定的常用建筑材料图例中的图案2．若该标准的图例中未包括的图案，应采用国内、国际通用和专业的图案标准。
3．自编填充图案宜：（1）醒目，清晰，易懂，易记，易辨和易制；（2）不应与GBJ1中所列图例的图案重复；（3）使用是应在图纸上适当位置画出该图案的图例；（4）图案中的线一般宜采用细线绘制；（5）每个图案应定义为1×1单位图块，并可通过调整比例，旋转角度来满足不同图样大小的要求，但在同一张图纸内相同比例的图样填充图案比例应一致。
CAD尺寸标注细则规范
10
尺寸界线倾斜注法
• 尺寸界线一般应与尺寸线垂直，必要时允许倾斜
11
径向尺寸 ① 圆的直径标注
• 在圆的直径尺寸数字前加注符号“Ø”； • 尺寸线通过圆心，尺寸线终端应画成箭头。
② 圆弧的半径标注
• 半径尺寸必须标在圆弧上； • 在圆的半径尺寸数字前加注符号“R”； • 尺寸线通过圆心，尺寸线终端只画一个箭头并指向圆弧。
12
③ 大圆弧半径尺寸
• 当圆弧的半径过大或在图纸范围 内无法标出其位置时，按图(a)的 形式标注；
• 若不需要标出其圆心位置时， 可按图(b)的形式标注。
13
④ 球面的径向尺寸
• 在符号“Ø”或“R”前再加注符号“S”。
• 对于螺钉、铆钉的头部，轴的端部等，在不致引起误解 得情况下可省略“S”。
正确
错误
23
⑶ 避免出现封闭的尺寸链
避免图中出现尺寸a、b、c首位相接的 封闭的尺寸链形式。 应注出主要尺寸a、b，舍弃不注次要尺寸c。
⑷ 考虑测量方便
应将尺寸a改成标注尺寸b。
正确
错误
⑸ 毛坯面的尺寸标注
标注铸造零件上毛坯面的尺寸时， 在同一方向上，最好只有一个毛坯面 以加工面定位(图中右下角处尺寸8 )， 其余毛坯面只与毛坯面有尺寸联系 (图中尺寸38、8、8、18等) 。
3
2.尺寸的组成——完整的尺寸，由下列内容组成：
⑴ 尺寸数字(包括数字前有时附加的规定符号)
① 线性尺寸的数字一般应注写在尺寸线的上方，也允许注写在尺 寸线的中断处 ② 水平注写时字头向上、垂直注写时字头向左 ③ 尺寸数字不可被任何图线穿过，当不可避免时可把图线断开 ④ 数字要采用标准字体，字高全图应保持一致
CAD标注规则
例
抄画图形
注意：下部R8圆心不在25尺寸确定的槽左端面与底面直线 的交点处，要从40返一个8来确定。
圆弧连接作图小结
一、无论哪种形式的连接，连接圆弧的圆 心都是利
用动点运动轨迹相交的概念确定的。
☆距直线等距离的点的轨迹是直线的平行线。
☆与圆弧等距离的点的轨迹是同心圆弧。
二、连接圆弧的圆心是由作图确定的，故在标注尺 寸时只注半径，而不注圆心位置尺寸。
字母和数字分为A型和B型。 A型的笔画宽度为字高的1/14， B型 字体的笔画宽度为字高的1/10。
注意：同一图样上只允许选用一种形式的字体。
四、图线
GB/T4457.4 －2002
1.常 用 图 线
2. 线宽
机械图样中的图线分粗、细两种，细线宽 度约为粗线宽度的二分之一。 图线宽度的推荐系列为： 0.13 ， 0.18 ， 0.25 ， 0.35，0.5，0.7，1，1.4，2mm。 手工绘图常用 0.7和0.25的线宽。0.13 尽量不使用。 用计算机绘图时，对于A0、A1幅面，粗、细 线型宽优先采用1.0mm、0.35mm；对于A2~A4幅 面，粗、细线型宽优先采用0.5mm、0.25mm。
（三）尺寸注法
水平尺寸头朝上，置于 尺寸线上方或中断处 垂直尺 寸头朝 左，置 于尺寸 线左方 或中断 处
线性尺寸
倾斜尺 寸可将 其变为 水平或 垂直尺 寸来标
线性尺寸 线性尺寸数字的方向，一般应按下图所示方向注 写，并尽可能避免在图示30°范围内标注尺寸，无法避 免时应引出标注。
30° 16
16
当图中孔 的定位与 分布已明 确时，可 省略EQS。
⒍ 断面为正方形结构的标注
18
18×18
CAD轴线标注规定-5页精选文档
模块一任务三标注定位轴线学习目标：定位轴线是确定建筑构配件位置及相互关系的基准线。
定位轴线的确定也是建筑设计和施工的需要。
任务实施：一.砖混结构建筑定位轴线的划分原则：1．砖墙的平面定位轴线a.承重外墙的定位轴线:承重外墙定位轴线b.承重内墙的定位轴线:承重内墙的定位轴线c.非承重墙定位轴线:d.带壁柱外墙定位轴线:定位轴线与墙内缘重合定位轴线与墙外缘重合2.变形缝处的砖墙平面定位轴线a.当变形缝处一侧为墙体,另一侧为墙垛时的定位轴线:一面为墙，一面为墙垛的定位b.双面墙的定位轴线:双面墙的定位c.带连系尺寸的双墙定位:带连系尺寸的双墙定位3.高低层分界处的墙体定位轴线。
高低层分界处不设变形缝时的定位4.底层框架结构的定位轴线。
5.砖墙的竖向定位。
砖墙的竖向定位二.定位轴线的编号一幢建筑在平面上是由许多道墙体围合而成的,往往还有相当数量的柱子参与建筑平面空间的构成。
为了设计和施工的方便,有利于不同专业人员的交流,定位轴线通常需要编号。
定位轴线的分区编号温馨提示：1.常用专业名词横向：指建筑物的宽度方向。
纵向：指建筑物的长度方向。
横向轴线：平行于建筑物宽度方向设置的轴线，用以确定横向墙体、柱、梁、基础的位置。
纵向轴线：平行于建筑物长度方向设置的轴线，用以确定纵向墙体、柱、梁、基础的位置。
开间：两相邻横向定位轴线之间的距离。
进深：两相邻纵向定位轴线之间的距离。
层高：指层间高度，即地面至楼面或楼面至楼面的高度。
净高：指房间的净空高度，即地面至顶棚下皮的高度。
它等于层高减去楼地面厚度、楼板厚度和顶棚高度。
建筑高度：指室外地坪至檐口顶部的总高度。
建筑朝向：建筑的最长立面及主要开口部位的朝向。
建筑面积：指建筑物外包尺寸的乘积再乘以层数，由使用面积、交通面积和结构面积组成。
使用面积：指主要使用房间和辅助使用房间的净面积。
交通面积：指走道、楼梯间和门厅等交通设施的净面积。
结构面积：指墙体、柱子等所占的面积。
评价考核：(一)自我评价：1.承重内墙的定位轴线是如何划分的?2.变形缝处定位轴线如何标注?3.定位轴线为什么编号? 标注的原则是什么?4. 为下图标注定位轴线，结合学生所在的教学楼标注尺寸。
