机房环境监控系统操作指导手册
机房环境监控说明书资料
目录第一部分系统安装 (2)一、物理硬件及驱动程序安装 (2)1、多设备驱动卡的安装(串口卡) (2)2、电话语音卡及驱动的安装 (2)二、数据库安装及还原 (2)1、SQL SERVER 2000数据库安装 (2)2、还原系统数据库 (3)三、监控系统软件安装 (4)1、软件狗驱动安装 (4)2、监控软件安装 (5)3、远程客户端的安装 (5)第二部分服务器操作说明 (6)一、启动运行服务端 (6)二、系统菜单说明 (7)1、日常操作 (7)2、系统配置 (7)3、系统管理 (8)三、工具栏说明 (10)第三部分客户端操作说明 (11)一、系统启动 (11)二、系统菜单介绍 (11)1、日常操作 (11)2、系统状态 (12)3、系统设置 (12)4、系统管理 (17)5、系统查询 (17)6、系统界面 (17)三、实时数据查看 (18)第四部分历史数据查看 (19)一、操作步骤 (19)二、注意事项 (19)第五部分报警数据查看 (20)一、操作步骤 (20)二、注意事项 (20)第六部分操作记录查看 (21)一、操作步骤 (21)二、注意事项 (21)第七部分常见错误解决办法 (22)第一部分系统安装一、物理硬件及驱动程序安装安装之前，先确认已安装WIN2000 SERVER版操作系统及所有主板硬件驱动。
1、多设备驱动卡的安装(串口卡)关闭电脑，将多设备驱动卡插入主板ISA插槽中，启动电脑，通过添加新设备，在设备类型中选择“串口”，即可添加一个新的串口到系统中，重复添加4个串口，即完成多设备卡的安装，不需驱动程序。
2、电话语音卡及驱动的安装关闭电脑，将电话语音卡插入主板PCI插槽中，启动电脑，系统将自动找到新安装的电话语音卡设备，按照提示安装电话语音卡的驱动程序即可，电话语音卡的驱动程序在系统备份中可找到或驱动光盘中可以找到。
二、数据库安装及还原1、SQL SERVER 2000数据库安装数据库的安装比较简单，安装过程中有如下地方需进行设置，其它基本上按默认设置即可完成安装。
机房环境环境监控系统操作说明书
TASAFETY安全监控组态平台系统操作说明书目录第一部分系统简介3一、设计思想3二、系统简介3第二部分客户端操作说明4一、系统启动4二、系统菜单介绍41、日常操作4三、报警记录查看5二、注意事项5四、历史数据查看6二、注意事项6五、操作记录查看7二、注意事项7六、门禁资料查询(注：必须本系统中集成了门禁系统) 8 二、注意事项8十、系统管理176、系统界面18十一、实时数据查看19第二部分系统安装20一、物理硬件及驱动程序安装201、多设备驱动卡的安装(串口卡及7188). 202、电话语音卡及驱动的安装22二、数据库安装及还原221、SQL SERVER 2000数据库安装222、还原系统数据库22三、监控系统软件安装241、软件狗驱动安装242、监控软件安装243、远程客户端的安装24一、启动运行服务端25第四部分常见错误解决办法26第一部分系统简介一、设计思想TASAFETY是专业的监控开发平台，把当今最先进的电子计算机技术应用于监控系统。
不但可以对设备数据、图像、声音等实现监控，而且把计算机网络、计算机系统及企业的计算机业务也纳入了监控范围。
TASAFETY建立了一个技术完全开放的结构，操作简单方便，人机交互界面友好，用户经过短期系统培训便可成为TASAFETY专家。
二、系统简介TASAFETY远程监控系统组态平台是我公司研发部自主开发的远程监控系统组态平台，可将数据、图像、声音共一个平台集中监控，C/S+B/S结构，可同时采用RS485技术及LONWORKS 技术等多中技术，该组态平台软件可用于机房集中监控、变电站远程监控、楼宇控制、动力环境集中监控、安全防范监控、智能小区监控管理、智能大厦监控管理、工业控制、远程数据图像声音监控，已在海关、电力、保险、银行、地税、期货公司、政府机关、工厂、电信及移动等各行业大量使用。
TASAFETY整个系统均为模块化结构，组建十分灵活，扩展十分方便。
XXX机房监控培训资料(使用手册)
XXX机房监控使用手册一、嵌入式工控机、CM-Desk简介1、嵌入式工控机的启动及进入CM-Desk：①嵌入式启动：嵌入式工控机通电后自启动，启动后会自动加载运行Shell工具条、CM-Desk以及需要启动的相关程序。
Shell工具条用来屏蔽操作，在对CM-Desk进行正常操作前，需要进入任务管理器才能操作。
②任务管理器的进入方式为：同时按住ALT、Ctrl、Shift并输入xbrother，会调出任务管理器，通过任务管理器调整到操作界面，如将需要操作的进程共济机房监控右键选择成前置。
③CM-Desk启动：如果进入嵌入式后需要手动启动CM-Desk，则可以双击如下图圈中的图标启动CM-Desk。
2、CM-Desk界面环境简介：CM-Desk启动后，现场调试人员通常将监控软件平台设置成处于自动运行状态，如下图所示：此种画面称为运行时屏蔽页面图元，是防止嵌入式工控机因图元过多导致运行时卡机的状况而进行的屏蔽。
需要进行的操作：菜单系统管理-运行时屏蔽页面图元，单击该项前对勾去掉即可。
如图：去掉后主画面如图图中主要分为三个区域：1左侧为设备栏：在本系统的设备栏中，以树状结构的形式来显示工程的设备、页面、策略等组成部分的结构和信息，便于直观地了解整个工程的组成结构。
设备组态中对应的通讯口，通讯扣下对应该口所通讯的设备，设备站看可以看到设备的相关测点；页面组态则可以实现对本机房监控所有页面的快速浏览。
2立体图部分为编辑区：是我们对于创建的页面和策略进行编辑的区域。
在编辑区中我们可以通过设备组态、页面组态、策略组态，随心所欲地创建我们想要的界面。
3下端为事件查看栏：通过事件查看栏，我们可以查看到所有未经确认的系统报警事件。
对应有如下几个功能快捷键：F2快速打开或关闭设备栏；F3快速打开或关系事件查看栏；F5将CM-Desk系统处于全屏查看状态或退出全屏。
如果系统不是处于运行状态，可以点击运行按钮（图中红色圈出部分）或者通过菜单：系统管理----开始运行来运行CM-Desk,只有系统运行时才能实现正常监控。
环境与设备监控系统作业指导书
环境与设备监控系统作业指导书一、系统概述环境与设备监控系统是用于监控和管理工厂、办公室或其他场所内环境和设备状态的系统。
它可以实时监测温度、湿度、空气质量、设备运行状态等参数，并能够实现远程监控和报警功能。
二、系统组成1. 传感器：用于监测环境参数和设备状态，如温度传感器、湿度传感器、气体传感器等。
2. 控制器：接收传感器数据并进行处理，控制设备的运行状态，并能够将数据传输到监控终端或云端。
3. 监控终端：用于实时监测环境参数和设备状态，可以进行数据分析、报警设置以及远程操作。
4. 云端平台：存储和管理传感器数据，并提供数据分析、报表生成等功能。
三、作业流程1. 启动系统：首先需要启动控制器和监控终端，确保传感器能够正常采集数据。
2. 监测环境参数：通过监控终端实时监测环境温度、湿度、空气质量等参数。
3. 监控设备状态：通过监控终端实时监测设备的运行状态，如电机转速、压力、流量等。
4. 数据分析：对监测到的数据进行分析，判断环境和设备是否处于正常状态。
5. 设置报警：根据需要设置环境参数和设备状态的报警阈值，并确保报警功能能够正常工作。
6. 远程操作：如有需要，可以通过监控终端对设备进行远程操作，实现开关机、调整设定参数等功能。
四、注意事项1. 确保传感器安装位置合理，能够准确反映环境和设备的实际情况。
2. 定期对传感器进行校准和维护，确保监测数据的准确性。
3. 定期对系统进行检查和维护，确保系统的稳定运行和安全性。
4. 确保监控终端和云端平台能够及时更新数据，保证数据的实时性和有效性。
五、系统关闭在结束作业后，将系统控制器和监控终端关闭，确保设备处于安全状态。
以上就是环境与设备监控系统的作业指导书，希望大家能够按照指导书的要求进行系统的操作和管理，确保环境和设备的安全和稳定运行。
环境与设备监控系统的作业指导书六、应急处理1. 若监控系统出现异常情况，如传感器故障、控制器故障等，操作人员应及时报告相关维护人员进行处理，避免数据采集和监控功能受到影响。

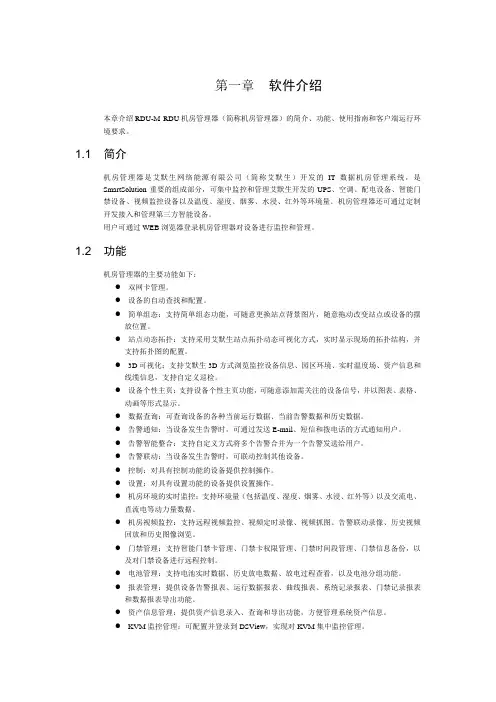

信息机房环境监控系统RDU-M使用操作说明
设备个性主页：支持设备个性主页功能，可随意添加需关注的设备信号，并以图表、表格、动画等形式显示。
数据查询：可查询设备的各种当前运行数据、当前告警数据和历史数据。
告警通知：当设备发生告警时，可通过发送E-mail、短信和拨电话的方式通知用户。
1.5更改记录
本系统为RDU-M V3.5，更新内容如下：
简单组态：新增站点/设备图标尺寸缩放功能。
站点动态拓扑：新增现场拓扑结构配置和实时显示功能。
3D可视化：新增以我司3D方式浏览站点和设备监控信息。
告警通知：更改通知方式为本地短信猫和远程语音猫同时支持。
告警智能整合：新增将多个告警合并为一个告警发送给用户。
2．打开计算机的IE浏览器，在地址栏中输入机房管理器的内网IP地址（缺省外网IP地址：192.168.0.251，缺省内网IP地址：192.168.1.251），屏幕显示机房管理器授权开机页面，如图2-1所示。
图2-1机房管理器授权开机页面
3．拨打艾默生网络能源客户服务电话：400-887-6510，把特征码告诉客服人员，即可获取开机密码。
用户可通过WEB浏览器登录机房管理器对设备进行监控和管理。
1.2功能
机房管理器的主要功能如下：
双网卡管理。
设备的自动查找和配置。
简单组态：支持简单组态功能，可随意更换站点背景图片，随意拖动改变站点或设备的摆放位置。
站点动态拓扑：支持采用艾默生站点拓扑动态可视化方式，实时显示现场的拓扑结构，并支持拓扑图的配置。
单击开启/静音按钮，开启告警声，且开启按钮变成静音按钮。
单击锁屏按钮，屏幕锁定并变成灰色，页面正中间显示提示语，如图2-8所示。
2024版监控系统操作与维护手册
监控系统操作与维护手册contents •监控系统概述•监控系统操作指南•监控系统维护管理•常见问题解答及案例分析•培训与考核要求•总结与展望目录01监控系统概述报警功能在检测到异常或潜在问题时，触发报警通知相关人员。
长期存储历史数据，用于后续分析和报告生成。
控制功能根据预设规则或用户指令，对被监控对象进行远程控制。
定义监控系统是一种用于实时监视、控制和记录特定环境或设备状态的技术系统。
实时监视通过传感器和摄像头等设备，实时收集被监控对象的状态信息。
定义与功能传感器用于检测各种物理量（如温度、湿度、压力等）。
摄像头用于捕捉视频或图像信息。
•控制设备：如开关、阀门等，用于执行控制命令。
数据采集软件负责从传感器和摄像头等设备中收集数据。
控制软件用于发送控制命令到相应的硬件设备。
数据存储与分析软件对历史数据进行存储、处理和分析。
用户界面提供用户与监控系统交互的界面，显示实时数据和报警信息。
安全保障提高效率数据支持降低成本监控系统重要性01020304通过实时监控和报警功能，及时发现并处理潜在的安全隐患。
自动化监控和远程控制可以减少人工干预，提高工作效率。
长期的数据记录和分析可以为决策提供有力支持，帮助优化运营和管理。
通过预防性维护和远程故障诊断，减少设备损坏和维修成本。
02监控系统操作指南登录与退出系统登录系统在浏览器中输入系统网址，进入登录页面，输入正确的用户名和密码，点击登录按钮即可进入系统。
退出系统在系统页面右上角找到“退出”按钮，点击即可安全退出系统。
展示系统整体运行情况和主要监控数据，包括设备状态、网络状态、存储状态等。
主界面功能导航栏详细信息展示区位于主界面左侧，提供系统功能菜单，包括设备管理、报警管理、数据分析等。
位于主界面右侧，展示选中设备或功能的详细信息。
030201界面介绍与功能导航监控数据查看与分析实时数据查看在主界面选择需要查看的设备或功能，详细信息展示区将展示实时数据。
历史数据查询在数据分析功能中选择历史数据查询，设定查询条件，即可查看历史监控数据。
机柜微环境监控系统使用说明书
机房微环境监控系统 使用说明书深圳市互信互达科技有限公司2013年9月目 录一、概述 (3)二、系统组网 (3)三、系统特点 (4)3.1全面细致的数据监测与管理 (4)3.2智能的用电管理和耗能分析 (5)3.3实时可靠的告警分析与管理 (5)3.4全面有效的自动化管理 (5)四、功能介绍 (5)4.1数据采集基本功能 (5)4.1.1数据接入功能 (5)4.1.2数据处理控制功能 (6)4.1.3智能电能监测功能 (6)4.1.4设备保护功能 (6)4.1.5机柜授权开启 (6)4.2系统主要性能指标 (7)4.2.1测量精度 (7)4.2.2响应时间 (7)4.2.3告警准确率 (7)4.2.4时钟同步 (7)4.2.5硬件平均故障时间 (8)4.3触摸屏操作界面 (8)4.3.1系统首页 (8)4.3.2智能网点监测 (9)4.3.3系统设置 (9)4.3.4继电器控制 (10)4.3.5历史数据查询 (11)五、硬件性能说明 (11)5.1基本性能 (11)5.2采集技术 (13)5.2.1一体化采集主机 (13)5.2.2机柜智能门禁锁 (15)六、集中监控系统软件介绍 (18)6.1集中监控系统软件基本功能 (18)6.2监控功能 (18)6.3告警管理功能 (19)6.3.1告警等级及管理 (19)6.3.2告警预处理 (20)6.3.3告警处理 (20)6.4配置管理功能 (21)6.4.1系统数据的配置 (21)6.4.2数据配置管理 (21)6.4.3配置数据的查询 (21)6.5统计分析功能 (22)6.6数据库管理功能 (22)6.7操作界面 (22)6.8安全管理 (23)6.8.1应用安全 (23)6.8.2系统安全 (23)6.9维护管理功能 (24)6.10性能指标 (24)6.11负荷预警管理 (24)6.12能耗数据统计与管理 (24)七、AN-I/II型智能机柜使用说明书 (24)7.1关于智能机柜 (24)7.2功能特点 (25)7.3柜体规格参数 (26)7.4控制单元及接口定义 (27)7.5触摸屏安装 (27)7.6机柜电子锁安装 (29)7.7控制单元开机与自检 (29)7.8触摸屏主界面及控制功能 (30)7.9远程管控 (31)7.9.1登录到机柜配置程序 (31)7.9.2连接设置和保存 (32)一、 概述机柜微环境监控系统，可用于对机房内所有机柜的环境（包括温度、湿度、烟感、水浸等）的实时监测，并可根据监测的实时数据设置DO的开、关联动动作（包括风扇、报警器、门锁、照明灯光等）。
信息机房环境监控系统RDUM使用操作说明
信息机房环境监控系统RDUM使用操作说明信息机房环境监控系统RDUM使用操作说明为了保障信息机房内的设备能够正常运行，防止设备受到损失，对信息机房环境的监测必不可少。
信息机房环境监控系统RDUM是一种智能化环境监测系统，它能够实时监测信息机房内的温度、湿度、氧气含量、空气流量和漏水情况等关键环境指标，以保障信息机房内的设备运行安全。
本文将介绍如何使用信息机房环境监控系统RDUM。
一、安装与设置1.系统安装RDUM内置在服务器中，只需要在机房安装好服务器即可。
如果需要设置远程访问，需要开启相关端口访问权限。
2.系统设置打开系统后需要进行一些基础设置，如设置系统语言、时区、密码等。
二、监控界面1.登录系统启动浏览器，在地址栏输入RDUM服务器地址。
在登录界面中输入用户名和密码，登录后即可进入监控界面。
2.监控界面进入监控界面后，可以看到两个主要区域：左侧为设备树，右侧为监控画面。
设备树列出了所有监测设备的名称和位置，并且提供了设备的具体信息和运行状态。
监控画面显示了所选设备的监测数据、实时曲线和告警信息。
三、监测数据1.温度温度监测是信息机房环境监控系统RDUM最基本的功能之一。
在监控界面中，通过选择相应的设备，在画面上即可看到实时温度值。
在温度测量值过高或过低时，系统会自动发出警报以及报警信息。
2.湿度信息机房环境监控系统RDUM还能够检测相对湿度。
只需选择相应的设备，在监控画面上即可看到实时湿度值。
如湿度超过设定的阈值（一般落在30%和60%之间），系统也将自动发出警报以及报警信息。
3.氧气含量放置在机房中的RDUM系统可以检测无毒气体污染的存在。
如果存在潜在的氧气污染，系统将通过警报和危险标志来表示这种情况。
4.空气流量RDUM系统还可以检测机房中空气流量。
在监控画面中选择相应的设备即可查看实时数据。
如空气流量有异常，则会自动发出警报以及报警信息。
5.漏水在机房中，漏水是一种常见的情况。
RDUM系统可以检测机房中的漏水情况。
环境监控系统常用操作说明
环境监控系统
Netbotz
常用操作说明
一、用户信息
1、用户名：apc
2、密码：apc
二、Netbotz简单安装说明
1、在电脑上安装客户端软件Advance view
2、拿一台电脑到机房并设置IP地址，接上从Netbotz上引出的网线.打开
已安装的软件Netbotz Advance view
3、登录Netbotz用户名和密码均为小写apc, .登录Netbotz后，点
Configuration,找到Network interfaces 设置新的IP地址，网关，子网掩码等。
并点应用，然后退出客户端软件
4、将从Netbotz上引出的网线的另一头联到用户网络中，这时候就可以
回到您的办公位置上进行配置使用Netbotz了
5、Netbotz外接传感器安装配置方法:（适用于任何温湿度传感器）
✧在Advanced View管理界面中，点击Configuration选项，找到
Sensor Pods选项。
找到连接了外置传感器的传感器盒。
✧点击External Ports，选择对应接口所连接的正确的传感器类型，
并为其命名。
✧上述步骤完成后，您可以在Sensors菜单中找到这个外置传感器并
且可以为其设置报警阈值及接收报警的邮件地址。
三、环境监控报警演示
1、断电报警演示
✧将电源检测输入端断电，电源检测系统报警，则表示电源检测系统
正常。
2、漏水报警演示
✧取适量水滴在漏水检测绳上，检测系统发生报警，则表示漏水检测
系统正常。
3、温、湿度报警演示
✧改变温、湿度系统的预设值，检测系统发生报警，则表示温、湿度
检测系统正常。
{环境管理}信息机房环境监控系统使用操作说明
{环境管理}信息机房环境监控系统使用操作说明1．进入机房管理器登录页面，如图2-2所示。
若是首次开机，参见2.1首次开机一节中的方法，进入机房管理器的登录页面。
若不是首次开机，打开计算机的IE浏览器，在地址栏中输入机房管理器的内网IP地址（缺省外网IP地址：192.168.0.251，缺省内网IP地址：192.168.1.251），屏幕显示机房管理器登录页面。
图2-2机房管理器登录页面2．选择喜欢的主题，即点击或：代表清澈蓝；代表深海蓝。
3．输入用户名和密码（默认用户名：admin，默认密码：emerson），单击登录按钮，屏幕显示首页面（如图2-4或图2-5），表示您已成功登录机房管理器。
4．成功登录机房管理器后，必须首先进入系统管理菜单中站点设备管理页面增加要监控的设备，方可使用该软件对设备进行监控。
增加设备的方法参见12.1.1站点设备管理->自动查找设备。
2.3取回密码1．在机房管理器登录页面，单击忘记密码按钮，屏幕显示取回密码页面，如图2-3所示。
图2-3取回密码页面2．输入您的用户名，单击取回密码按钮，您的密码将会发送到您之前设置的邮箱或手机。
注意只有正确设置了邮件或短信参数（参见5.5通知参数），您才能收到系统发出的密码。
2.4首页面2.4.1初始页面如果您是首次使用机房管理器，登录后，屏幕显示初始页面，如图2-4所示。
图2-4初始页面在初始页面中，单击增加设备/站点按钮跳转到站点设备管理标签页，可添加站点至系统，具体操作方法参见12.1.1站点设备管理->自动查找站点和手动创建站点。
树视图导航单击左侧导航菜单与屏幕主显示区域交界处的显示/隐藏树视图按钮，可打开/隐藏树视图导航菜单，如图2-5所示。
图2-5树视图导航标签页在树视图导航中单击任一菜单，屏幕右侧显示区上方将以标签形式打开需要显示的页面，如图2-6所示。
图2-6标签页注意1．个性主页为系统常驻页面，无法进行关闭操作。
机房环境监控系统操作手册
机房环境监控系统操作手册一、简介机房环境监控系统是一种用于监控机房环境参数的设备，包括温度、湿度、烟雾、水浸等关键指标。
本操作手册将向用户介绍如何正确操作和使用机房环境监控系统。
二、安装1. 确保机房环境监控系统的主控设备已经正确安装在机房内。
2. 将传感器设备放置在合适的位置，确保能够准确监测到环境参数。
注意避免直接阳光照射、水汽可能聚集的区域等。
三、连接与配置1. 将机房环境监控系统与电源进行连接，并确保正常供电。
2. 将主控设备连接到计算机或局域网中。
3. 在计算机上安装并运行配套的软件，根据提示完成相应的设置，包括IP地址、端口号等。
四、系统界面与操作1. 打开机房环境监控系统软件，进入系统界面。
界面分为几个主要部分：环境参数显示区、报警信息区、历史数据查询区等。
2. 在环境参数显示区，可以实时监测到机房内的温度、湿度、烟雾、水浸等关键指标。
用户可以根据需要选择显示的参数和显示方式，并可以调整采样间隔。
3. 报警信息区会显示当前的报警状态，当环境参数超出设定的阈值时，系统会自动发出报警声音并在该区域显示相应的信息。
4. 历史数据查询区可以查询指定时间段内的环境参数数据，并可以导出为Excel或PDF格式。
五、报警设置1. 进入系统设置界面，找到报警设置选项。
2. 根据实际需求设置温度、湿度、烟雾、水浸等参数的报警阈值。
当任意一个参数超出报警阈值时，系统会触发报警。
3. 可以选择报警的方式，包括发出声音、发送短信、发送邮件等。
根据需要，可以设置多种方式同时触发报警。
4. 完成报警设置后，务必进行测试，确保系统能够正确发出报警信息。
六、数据导出与备份1. 在历史数据查询区，选择需要导出的时间段和参数，点击导出按钮。
2. 根据提示，选择导出的格式（Excel或PDF）、存储位置等。
3. 定期进行数据备份，以防止数据丢失或损坏。
七、系统维护与升级1. 定期检查机房环境监控系统的电源和传感器设备是否正常工作。
环境监控监控管理系统操作手册[第四版]
![环境监控监控管理系统操作手册[第四版]](https://img.taocdn.com/s3/m/f137c7d30740be1e640e9a0d.png)
111111111111111111111111111111111111111111111信息资产综合监控管理系统用户操作手册[第四版]杭州赛恩信息技术有限公司2014年05月目录[第四版] (1)1 系统概述 (5)1.1 系统架构 (5)1.2 系统运行环境 (6)1.3 系统述语定义 (8)1.4 系统功能和特点 (9)1.5 系统操作流程 (11)2 系统安装和配置 (12)2.1.1 系统安装部署概述 (12)2.1.1.1 安装部署方式 (12)2.1.1.2 安装介质 (13)2.1.2 系统安装 (14)2.1.2.1 支持系统软件安装 (14)2.1.2.2 系统软件安装 (15)3 系统登录/工作框架 (19)3.1 系统登录 (19)3.2 系统工作框架 (20)3.3 系统报警窗口 (21)4 系统首页 (22)4.1 首页 (22)4.2 设备监测情况 (24)4.3 设备报警统计 (24)4.4 监测设备报警事件 (25)5 综合监控 (27)5.1 机房环境 (27)（一）机房环境按房间展示 (27)（二）机房环境按类别展示 (28)二、机房环境监测指标 (29)5.2 动力设备 (30)5.2.1 UPS (30)（一）概览 (30)（二）详细信息 (30)5.2.2 电量仪 (33)（一）概览 (33)二、电量仪监测指标 (34)5.2.3 电源 (34)（一）概览 (34)5.2.4 精密空调 (36)一、精密空调监测展示 (36)二、精密空调监测指标 (36)5.3 视频监控 (38)5.3.1 海康视频监控 (38)2、视视参数 (40)6 综合视图 (42)6.1 概述 (42)6.2 综合视图展示 (42)（一）综合视图总图展示 (42)（二）综合视图二层视图展示 (44)（三）综合视图机房监测视图展示 (45)7 事件和报表 (46)7.1 事件 (46)7.1.1 报警事件汇总 (46)7.1.2 设备报警事件 (47)7.1.3 门禁事件 (48)7.2 报表 (50)7.2.1 报警情况表 (50)7.2.2 设备运行报表 (53)7.2.3 设备报警统计表 (54)7.2.4 监测设备清单 (55)7.2.5 报警配置清单 (57)7.3 操作日志 (58)7.4 报表定义 (59)7.4.1 报表定义总览 (59)7.4.2 报表查询 (60)7.4.3 报表定义 (61)8 监测配置 (63)8.1 监测设备配置 (63)8.1.1 监测设备配置 (63)8.1.1.1 监测设备通用参数配置 (65)8.1.1.2 机房环境和动力设备参数配置 (66)8.1.1.3 环境监测器参数配置 (67)8.1.1.4 报警配置 (70)（一）批量报警配置显示如下界面： (70)（二）报警配置窗口如下图所示： (71)8.1.1.5 监测周期配置 (73)8.1.2 视频监控设备配置 (74)8.1.2.1 矩阵设备配置 (74)8.1.2.2 视频设备配置 (76)8.1.2.3 报警侦听设备配置 (77)8.1.2.4 摄像机配置 (78)8.1.2.5 监视器配置 (79)8.1.2.6 报警侦听监测器配置 (81)8.1.2.7 布防配置 (82)8.1.3 监测视图配置 (84)8.1.3.1 监测视图配置 (85)8.1.3.2 图形配置 (85)8.1.4 遥测遥信配置 (87)8.1.4.1 遥测遥信详细配置 (89)8.2 报警配置 (90)8.2.1 基本配置 (90)8.2.2 短信报警配置 (91)8.2.2.1 接收报警信息配置 (93)8.2.2.2 值班配置 (94)8.2.3 电话报警配置 (96)8.2.4 邮件报警配置 (97)8.2.5 声光报警配置 (99)8.2.5.1 声光报警详细配置 (100)9 系统管理 (101)9.1 用户管理 (101)9.1.1 用户管理 (101)9.1.1.1 用户详细信息配置 (102)9.1.1.2 用户权限配置 (103)9.1.2 部门管理 (104)9.1.3 用户组管理 (105)9.2 数据维护 (106)9.2.1 数据备份和下载 (106)1 系统概述欢迎使用赛恩信息资产综合监控管理系统！赛恩信息资产综合监控管理系统是杭州赛恩信息技术有限公司为广大用户推出的安全监控产品，对用户的机房环境、动力设备、门禁、视频、网络设备、计算机硬件系统和软件系统的安全运行提供了全方位的监控和服务。
机房动力环境监控系统V 用户手册
机房动力环境监控系统v1.0——应用客户端用户使用手册二0一六年一月目 录第一章软件环境 (6)1.1 软件的架构 (6)1.2 软件功能及适用范围 (6)1.3 软件搭建环境 (6)1.3.1服务端配置 (6)1.3.2客户端配置 (6)第二章软件的功能介绍 (7)2.1 系统启动 (7)2.2 系统管理 (9)2.2.1修改密码 (9)2.2.2操作员管理 (9)2.2.4 清除数据管理 (11)2.2.5数据库维护 (12)2.2.6数据库配置 (12)2.2.7系统参数配置 (13)2.2.8场所管理 (13)2.2.9站点管理 (14)2.3 监控主机管理 (15)2.3.1 主机设备管理 (15)2.3.2 主机时间组设置 (18)2.3.3 告警方案管理 (19)2.3.4 主机通道配置 (19)2.3.5 智能设备接入 (28)2.4 门禁系统管理 (30)2.4.1 部门管理 (30)2.4.2 卡务中心管理 (30)2.4.3 门禁设备管理 (38)2.4.4时间组设置 (42)2.4.5 门禁授权 (44)2.4.6 卡类管理 (47)2.4.7 人员导入/出 (48)2.4.8 同步设备人员 (49)2.5 视频监控管理 (50)2.5.1视频设备管理 (50)2.5.2视频录像查询 (51)2.5.3实时视频监控 (51)2.5.4 联动抓拍查询 (52)2.5.5 巡视组设置 (52)2.5.6 巡视时间组设置 (53)2.5.7 巡视记录查询 (54)2.6 规约配置管理 (54)2.6.1 61850规约映射 (54)2.6.2 刀闸信号定义 (55)2.7 联动方案管理 (56)2.7.1 安防报警联动 (56)2.7.2 环境量联动 (56)2.7.3 短信联动提醒 (57)2.7.4 定时采集任务 (58)2.7.5 数据同步计划 (59)2.7.6 门禁联动设置 (59)2.7.7 消防联动设置 (60)2.7.8 预置点联动 (61)2.8 数据记录报表 (62)2.8.2 设备告警日志 (62)2.8.3 设备操控查询 (63)2.8.4 收发短信查询 (64)2.8.5 联动抓拍查询 (64)2.8.6 模拟量曲线 (65)2.9 电子地图管理 (65)2.9.1新建地图 (66)2.9.2设计地图 (66)2.9.3删除地图 (67)2.10 帮助 (67)2.10.1关于 (67)2.10.2扩展功能 (68)2.10.3加密狗升级 (68)2.10.4退出 (69)第一章软件环境1.1 软件的架构软件架构采用（客户端+服务端）C/S 体系架构，开发语言c# ，开发工具VS2010，数据库MSSQL2000\2005，报表输出支持OFFICE2003系列1.2 软件功能及适用范围机房、基站动力环境综合监控1.3 软件搭建环境1.3.1服务端配置CPU: Inter(R) Core i3 750 2.1GHZ*2、内存：8G以上、硬盘500G以上操作系统：Windows Server 2003\ Windows Server 2008\ Windows 7 旗舰版64位数据库：Microsoft SQL Server 2000\20051.3.2客户端配置CPU: Inter(R) Core i3 750 2.1GHZ*2、内存：4G以上、1G独立显卡、硬盘160G以上操作系统：Windows XP \ Windows 7 旗舰版64位，Windows8.1 中文版其他：office 办公软件RAR解压缩第二章软件的功能介绍2.1 系统启动软件安装后，双击在桌面或开始菜单所有程序中【机房动力环境监控系统v1.0】图标，出现如下图所示的系统数据库连接配置界面。
环境监控操作手册
环境监控系统软件简要操作说明1.基础信息主机名称或IP地址：用于设定数据库服务器所在主机的主机名或IP地址。
获取本机名：点击将自动获取本机的计算机名称。
数据库名称：输入数据库名称，一般不用修改，服务端数据库名称是jitonnet，客户端数据库名称是jitonnetclient。
用户名和密码：设定连接数据库的登录用户和密码。
默认用户名为sa，密码为jiton。
连接时间：设定连接数据库超时的秒数。
测试：测试能否正常连接数据库。
保存：保存数据库的配置。
2.文件菜单开始运行：系统打开串口及建立与各个网络数据采集单元的网络连接，开始与设备通讯，采集设备数据。
停止运行：系统关闭所用串口及停止与各个网络数据采集单元及设备之间的通讯。
注销：系统切换到最小权限用户guest。
退出：退出系统。
3.设计菜单COM定义：打开串口设定窗口，查看和设定各个串口的参数。
IP分控点定义：打开IP分控点设定窗口，查看和设定所用到的各个网络数据采集单元的参数。
SNMP代理定义：打开SNMP代理定义窗口，查看和设定所用到的各个SNMP代理参数。
设备定义：打开设备定义窗口，设定设备参数。
协议定义：打开协议定义窗口，设定设备采集数据的协议指令等信息。
设备参数定义：打开设备参数定义窗口，设定每个设备具体的监控内容。
控制参数定义：打开控制参数定义窗口，设定用于对设备进行控制操作的协议指令。
事件定义：打开事件定义窗口，设定事件报警参数，如报警名称、报警电话、及邮件地址等。
定时控制参数定义：打开定时控制参数定义窗口，设定对设备进行定时操作的指令集。
时间段定义：打开时间段定义窗口，设定和定时控制相关联的时间段。
门禁管理：打开门禁管理窗口，设定门禁相关信息。
系统数据库浏览：打开系统数据库浏览窗口，查看所有的设定信息。
系统参数：打开系统参数窗口，设定系统的运行参数。
初始化历史数据库：打开初始化历史数据库窗口，当系统的设计完成后必须进行一次操作，用于把设备参数和报警参数的定义导入到系统历史数据库中。
风机房监控系统操作手册
石忠高速风机房监控系统用户手册甘肃紫光智能交通与控制技术有限公司发布2009年3月1. 风机房监控系统........................................................ - 3 -1.1 系统的启动、退出、登录与注销............................................................................... - 3 -1.1.1 系统启动............................................................................................................ - 3 -1.1.2 系统退出............................................................................................................ - 4 -1.1.3 系统登录............................................................................................................ - 5 -1.2 系统相关配置............................................................................................................... - 5 -1.2.1 PAC阈值设置 .................................................................................................... - 6 -1.2.2 系统参数设置.................................................................................................... - 6 -1.2.3 上位参数设置.................................................................................................... - 7 -1.3 系统的界面查看........................................................................................................... - 8 -1.3.1 风机房内各设备状态查看................................................................................ - 8 -1.4 系统的控制操作过程................................................................................................... - 9 -1.4.1 模式的切换与更改.......................................................................................... - 10 -1.4.2 单控操作控制过程.......................................................................................... - 11 -1.4.3 预案（群控）操作及其过程.......................................................................... - 12 -1.4.4 预案超标处理.................................................................................................. - 14 -1.5 预案编辑..................................................................................................................... - 16 -1.5.1 预案的编辑...................................................................................................... - 16 -1.6 用户管理功能............................................................................................................. - 19 -2. 风机房系统数据管理................................................... - 22 -2.1 系统的查询方式......................................................................................................... - 22 -2.2 查询结果的显示方式................................................................................................. - 22 -2.3 查询结果的打印......................................................................................................... - 23 -1. 风机房监控系统1.1 系统的启动、退出、登录与注销风机房监控系统（以下监控系统或本系统）安装成功后，在桌面上有一个图标为，其文件夹下的可执行文件为。
环境监控系统操作说明
大连STX船厂机房环境监控系统使用说明书2010-3目录一、系统运行操作 (3)二、系统菜单栏介绍 (4)2.1文件 (4)2.2设计师 (5)2.3监控管理 (6)2.4系统管理 (9)三、报警集中监控管理操作 (15)3.1启动报警中心 (15)3.2运行信息 (16)3.3告警设置 (17)3.4参数设置 (17)四、系统备份及恢复 (18)4.1备份整个数据库 (18)4.2恢复整个数据库 (19)4.3备份数据表 (20)4.4删除历史数据 (26)4.5数据表恢复： (26)五、系统日常检查与维护 (33)5.1日常检查流程 (33)5.2系统维护 (34)5.3注意事项 (35)监控主程序操作说明机房监控系统软件由三部分组成：Monitor、loncomip和Client。
loncomip为数据采集软件，负责监控对象的数据采集和运行控制，将收到的数据保存、计算、判断产生报警事件。
Client为客户端软件，负责从loncomip软件获取上述数据，通过界面显示给用户。
Monitor负责报警功能和报警显示。
服务器loncomip IP地址：10.20.194.231掩码：255.255.255.0网关：0.0.0.0一、系统运行操作系统登陆监控程序运行：运行client.exe。
登陆：双击client.exe启动监控程序，输入登陆的用户名和密码。
用户为：admin 密码为：空登陆界面如下：二、系统菜单栏介绍监控系统菜单操作栏分成：文件、设计师、监控窗口、监控管理、系统管理及帮助。
2.1 文件采用下拉式菜单，共包括连接Agents、断开Agents、事件日志、树型结构、和退出。
连接Agents连接前端监控服务器的监控采集信息（可以是本地或远程网络上的Agent），接收所有监控采集数据。
可以连接多个前端监控服务器，连接前端监控服务器的配置在菜单“系统管理-〉代理定义”中；断开Agents：中断接收所有前端监控服务器的采集信息，断开Agents后，监控界面中显示的所有数据均为“断开Agents”前最后一次接收到的数据；事件日志：选择是否显示“事件日志”，选择时，“事件日志”显示在程序的最底端，显示监控报警信息；树型结构：界面是否采用树型显示，选择时，监控主程序的左边将会有一树型结构的界面，用户可通过点击各个树支来查看各个监控对象窗口；退出：退出监控系统程序。
