模拟电子技术呼吸灯的制作
呼吸灯实验报告
呼吸灯实验报告呼吸灯实验报告引言:呼吸灯是一种具有艺术性和实用性的装饰灯具,其灯光可以模拟人类呼吸的节奏,给人一种温馨、舒适的感觉。
本次实验旨在探究呼吸灯的工作原理、设计思路以及实际应用情况,进一步了解其在日常生活中的潜在价值。
一、实验设备和原理1. 实验设备:本次实验所需设备包括Arduino开发板、LED灯、电阻、电容、面包板、导线等。
2. 实验原理:呼吸灯的工作原理基于PWM(脉宽调制)技术,通过改变信号的占空比来控制LED灯的亮度。
PWM技术可以使LED灯在亮度变化时产生平滑的过渡效果,模拟人类呼吸的节奏。
二、实验过程1. 连接电路:将Arduino开发板与面包板连接,将LED灯、电阻、电容等元件按照电路图连接在面包板上。
2. 编写程序:使用Arduino开发环境编写程序,通过设置PWM信号的占空比来控制LED灯的亮度。
可以根据需要设置呼吸灯的亮度和变化速度。
3. 上传程序:将编写好的程序上传到Arduino开发板上,使其开始执行。
4. 观察实验结果:通过观察LED灯的亮度变化情况,验证呼吸灯的设计效果。
三、实验结果与分析经过实验观察,我们可以看到LED灯的亮度在一定时间内逐渐增强,然后再逐渐减弱,如同人类呼吸的节奏一般。
这种变化过程给人一种温暖、舒适的感觉,增添了房间的氛围。
通过调整程序中PWM信号的占空比,我们可以控制呼吸灯的亮度和变化速度。
较大的占空比会使呼吸灯的亮度增强和变化速度加快,而较小的占空比则会使呼吸灯的亮度减弱和变化速度减慢。
因此,通过合理调整占空比,我们可以根据实际需要设计出不同风格的呼吸灯。
四、呼吸灯的应用前景呼吸灯作为一种独特的灯具,具有广泛的应用前景。
以下是几个可能的应用领域:1. 家居装饰:呼吸灯可以用于家居装饰,为房间营造出温馨、舒适的氛围。
无论是客厅、卧室还是书房,都可以通过呼吸灯的设计和安装,使空间更加温暖宜人。
2. 商业场所:呼吸灯在商业场所的应用也非常广泛。
呼吸灯的工作原理
呼吸灯的工作原理呼吸灯,是一种常见的LED灯光效果,其特点是灯光在亮度上的逐渐增加和逐渐减小,仿佛在呼吸一样,因此得名。
那么,呼吸灯是如何实现这一效果的呢?接下来,我们将深入探讨呼吸灯的工作原理。
首先,呼吸灯的工作原理与LED的调光技术密不可分。
LED(Light Emitting Diode)即发光二极管,是一种半导体器件,具有发光功能。
在呼吸灯中,LED的亮度是通过控制电流的大小来实现的。
一般来说,LED的亮度与电流成正比,因此,通过控制电流的大小,就可以实现LED的调光效果。
其次,呼吸灯的实现离不开PWM(Pulse Width Modulation)技术。
PWM技术是一种利用脉冲信号来调节电平的技术,通过控制脉冲信号的占空比,即高电平与低电平的时间比例,来实现对LED亮度的调节。
在呼吸灯中,通过不断改变PWM信号的占空比,可以实现LED灯光亮度的逐渐增加和逐渐减小,从而呈现出呼吸的效果。
此外,呼吸灯的工作原理还涉及到微控制器的应用。
微控制器是一种集成了处理器、存储器和各种输入输出接口的芯片,可以实现对LED灯光亮度的精确控制。
在呼吸灯中,通过编程控制微控制器,可以实现对PWM信号的精准调节,从而实现呼吸灯的效果。
总的来说,呼吸灯的工作原理是通过控制LED的亮度,利用PWM技术实现灯光的逐渐变化,再结合微控制器的精确控制,从而呈现出呼吸的效果。
这种工作原理不仅在LED灯光中得到了广泛应用,也为灯光设计带来了更多的创意和可能性。
通过以上的分析,我们对呼吸灯的工作原理有了更深入的了解。
希望本文能够帮助大家更好地理解呼吸灯的原理,并在实际应用中发挥更大的作用。
呼吸灯原理
呼吸灯原理
呼吸灯是一种常见的LED灯光效果,通常用于提供柔和的灯光效果,常见于节日装饰、夜间照明和氛围照明等场合。
呼吸灯的原理是通过控制LED灯的亮度逐渐变化,达到灯光呼吸的效果,让人感到温暖和舒适。
原理概述
呼吸灯的原理基于PWM(脉宽调制)技术和控制算法。
PWM技术是一种通过改变信号的占空比控制输出功率的方法,即通过控制信号的高电平时间和低电平时间的比例来控制LED的亮度。
控制算法则实现灯光的渐变效果,使LED灯的亮度呼吸起来。
实现步骤
呼吸灯的实现步骤如下:
1.初始化设置:设置LED灯的初始亮度和渐变时间。
2.增加亮度:逐渐增加LED灯的亮度,直到达到最大亮度。
3.保持最大亮度:保持LED灯的最大亮度一段时间。
4.减少亮度:逐渐减少LED灯的亮度,直到达到最小亮度。
5.保持最小亮度:保持LED灯的最小亮度一段时间。
6.循环调节:根据设定的参数,循环执行上述步骤,实现灯光呼吸的
效果。
应用场景
呼吸灯广泛应用于各种场合,如:
•节日灯饰:用于节日装饰,营造欢乐的节日氛围。
•夜间照明:作为小夜灯使用,提供柔和的照明效果。
•氛围照明:用于创造浪漫或安静的氛围,增加空间的温暖感。
总结
呼吸灯的原理基于PWM技术和控制算法,通过控制LED灯的亮度实现灯光的渐变效果。
呼吸灯不仅具有装饰效果,还可以提供舒适的照明,广泛应用于不同的场合。
通过对呼吸灯原理的理解和实现步骤的掌握,可以设计出更多具有创意和美感的LED灯光效果。
stm32单片机呼吸灯的原理
stm32单片机呼吸灯的原理1.引言呼吸灯是一种流行的L ED效果,在各种电子产品中得到广泛应用。
本文将介绍使用ST M32单片机实现呼吸灯效果的原理。
2. st m32单片机介绍S T M32是一款由意法半导体(ST Mi cr oe le c tr on ic s)公司推出的32位A RM Co rt ex-M系列单片机。
它具有高性能、低功耗和丰富的外设以及灵活的软件开发环境,被广泛应用于嵌入式系统中。
3.呼吸灯的工作原理呼吸灯效果的实现原理是通过改变LE D的亮度来模拟人类的呼吸过程,以此带来流畅而柔和的灯光变化。
3.1P W M控制S T M32单片机使用脉冲宽度调制(PW M)技术控制LE D的亮度。
PW M是一种周期性的信号,通过改变其占空比(高电平持续时间与周期之比)来调节输出电平。
3.2呼吸灯的算法呼吸灯算法的基本思想是,通过逐渐改变P WM的占空比,使L ED的亮度恢复到初始状态。
具体步骤如下:1.设置一个呼吸周期,将其分成若干小步长。
2.逐步增加PW M的占空比,使L ED逐渐变亮。
3.当P WM的占空比达到最大值时,开始逐步减小占空比,使L ED逐渐变暗。
4.当P WM的占空比减小到最小值时,重新开始呼吸周期。
3.3呼吸灯实现的关键函数在S TM32的开发环境中,可以使用以下关键函数来实现呼吸灯效果:v o id TI M_PW M_Co nfi g ur at io n(vo id){T I M_Ti me Ba se In itT y pe De fT IM_T im eBa s eS tr uc tu re;T I M_OC In it Ty pe Def T IM_O CI ni tS tr uct u re;//配置定时器基本参数T I M_Ti me Ba se St ruc t ur e.TI M_Pr es cal e r=72-1;//设置分频系数,定时器时钟为72MH zT I M_Ti me Ba se St r uc t ur e.TI M_Pe ri od=999;//设置周期为1000个单位T I M_Ti me Ba se St ruc t ur e.TI M_Co un ter M od e=TI M_Co un ter M od e_U p;//向上计数模式T I M_Ti me Ba se St ruc t ur e.TI M_Cl oc kDi v is io n=TI M_CK D_D I V1;T I M_Ti me Ba se St ruc t ur e.TI M_Re pe tit i on Co un te r=0;T I M_Ti me Ba se In it(T IM2,&T IM_T im eBa s eS tr uc tu re);//配置定时器输出比较参数T I M_OC In it St ru ctu r e.TI M_OC Mo de=TI M_O CM od e_PW M1;T I M_OC In it St ru ctu r e.TI M_Ou tp ut Sta t e=TI M_Ou tp ut Sta t e_En ab l e;T I M_OC In it St ru ctu r e.TI M_Ou tp ut NSt a te=T IM_O ut pu tNS t at e_Di s ab le;T I M_OC In it St ru ctu r e.TI M_Pu ls e=0;//初始占空比为0T I M_OC In it St ru ctu r e.TI M_OC Po l a rit y=T IM_O CP ol ar ity_Lo w;T I M_OC In it St ru ctu r e.TI M_OC NP ol ari t y=TI M_OC NP ol ari t y_Hi g h;T I M_OC In it St ru ctu r e.TI M_OC Id le Sta t e=TI M_OC Id le Sta t e_Se t;T I M_OC In it St ru ctu r e.TI M_OC NI dl eSt a te=T IM_O CI dl eSt a te_R e s e t;T I M_OC1I ni t(TI M2,&TI M_OC In it St ruc t ur e);//启动TI M2定时器T I M_Cm d(TI M2,E NAB L E);}4.程序代码实现以下为基于S TM32单片机的呼吸灯程序代码实现示例,使用标准外设库(St dP er ip hL ibr a ry):#i nc lu de"s tm32f10x.h"v o id de la y(ui nt32_t ms){m s*=1000;w h il e(ms--){a s m("n op");}}i n tm ai n(vo id){G P IO_I ni tT yp eD efG P IO_I ni tS tr uc tur e;//启用GP IO C的时钟R C C_AP B2Pe ri ph Clo c kC md(R CC_A PB2Pe r ip h_GP IO C,EN ABL E);//配置GP IO C的Pin13为推挽输出G P IO_I ni tS tr uc tur e.G PI O_Pi n=GP IO_P in_13;G P IO_I ni tS tr uc tur e.G PI O_Mo de=G PIO_Mo de_O ut_P P;G P IO_I ni tS tr uc tur e.G PI O_Sp ee d=GPI O_S pe ed_50M Hz;G P IO_I ni t(GP IO C,&G PI O_In it St ru ctu r e);//配置PW MT I M_PW M_Co nf ig ura t io n();w h il e(1){//呼吸灯效果f o r(in ti=0;i<1000;i++){T I M_Se tC om pa re1(T I M2,i);d e la y(10);}f o r(in ti=1000;i>=0;i--){T I M_Se tC om pa re1(T I M2,i);d e la y(10);}}}5.结论通过PW M技术和呼吸灯算法,我们可以使用ST M32单片机轻松实现呼吸灯效果。
呼吸灯方案

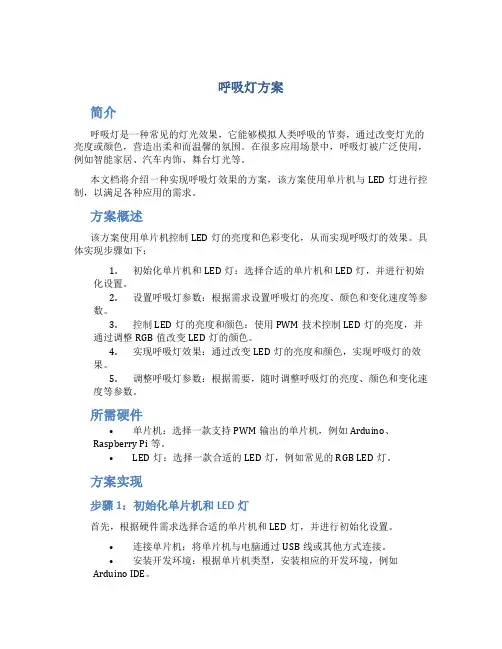

呼吸灯方案简介呼吸灯是一种常见的灯光效果,它能够模拟人类呼吸的节奏,通过改变灯光的亮度或颜色,营造出柔和而温馨的氛围。
在很多应用场景中,呼吸灯被广泛使用,例如智能家居、汽车内饰、舞台灯光等。
本文档将介绍一种实现呼吸灯效果的方案,该方案使用单片机与LED灯进行控制,以满足各种应用的需求。
方案概述该方案使用单片机控制LED灯的亮度和色彩变化,从而实现呼吸灯的效果。
具体实现步骤如下:1.初始化单片机和LED灯:选择合适的单片机和LED灯,并进行初始化设置。
2.设置呼吸灯参数:根据需求设置呼吸灯的亮度、颜色和变化速度等参数。
3.控制LED灯的亮度和颜色:使用PWM技术控制LED灯的亮度,并通过调整RGB值改变LED灯的颜色。
4.实现呼吸灯效果:通过改变LED灯的亮度和颜色,实现呼吸灯的效果。
5.调整呼吸灯参数:根据需要,随时调整呼吸灯的亮度、颜色和变化速度等参数。
所需硬件•单片机:选择一款支持PWM输出的单片机,例如Arduino、Raspberry Pi等。
•LED灯:选择一款合适的LED灯,例如常见的RGB LED灯。
方案实现步骤1:初始化单片机和LED灯首先,根据硬件需求选择合适的单片机和LED灯,并进行初始化设置。
•连接单片机:将单片机与电脑通过USB线或其他方式连接。
•安装开发环境:根据单片机类型,安装相应的开发环境,例如Arduino IDE。
•引脚连接:将LED灯的正极连接到单片机的PWM输出引脚,负极连接到单片机的地。
步骤2:设置呼吸灯参数在代码中设置呼吸灯的亮度、颜色和变化速度等参数。
//设置呼吸灯参数int brightness =0;//初始亮度为0int fadeAmount =5;//变化速度为5//设置LED颜色int redValue =255;//红色值为255int greenValue =0;//绿色值为0int blueValue =0;//蓝色值为0步骤3:控制LED灯的亮度和颜色使用PWM技术控制LED灯的亮度,并通过调整RGB值改变LED灯的颜色。
实验3 呼吸灯设计实验 (1)
下载工具使用
5
会操作使用3-5分
不会操作0-3分
4
硬件
电路
晶振电路
绘制原理图
4
正确4分
不正确0分
复位电路
4
正确4分
不正确0分
5
电源电路
2
正确2分
不正确0分
6
I/O口分配
存储器选择
2
正确2分
不正确0分
7
输出ห้องสมุดไป่ตู้示电路
8
正确4-8分
不正确0-4分
8
程序
设计
程序设计思路
编写程序
5
可行3-5分
不可行0-3分
没达到0-3分
13
加分
5
小组讨论、独立完成5分
不能独立完成0-3分
说明:具体评分标准可根据教学过程中的实际情况进行合理调整。
相关资料:
所谓呼吸灯,是指LED在单片机的控制下逐渐的由暗到亮、再由亮到暗的周期性变化,看起来就好像是在呼吸。例如单片机P3.0引脚接LED,程序控制其产生呼吸灯的效果。
那么怎样才能使LED产生不同亮度呢?这就需要用PWM波形来驱动,编程时,稍稍麻烦一点。PWM,即脉冲宽度调制,采用调整脉冲占空比达到调整电压、电流、功率的方法。如图3-2所示为占空比分别是10%、50%和90%的三种PWM波形。
{
led=0;
}
else//当loop不小于pwm时,熄灭LED
{
led=1;
}
loop++;
if(loop>10)
{loop=0;
i++;
if(i==500) //i的大小决定呼吸灯的节奏快慢
呼吸灯的实验报告
呼吸灯的实验报告呼吸灯的实验报告引言:呼吸灯是一种常见的电子装置,通过控制LED灯的亮度逐渐增加和减小,模拟人的呼吸过程。
本实验旨在通过搭建呼吸灯电路,理解呼吸灯的工作原理,并探索不同元器件对呼吸灯效果的影响。
实验步骤:1. 准备材料:LED灯、电阻、电容、开关、面包板、导线等。
2. 搭建电路:将LED灯、电阻和电容连接在面包板上,使用导线连接各个元器件。
3. 连接电源:将电路连接到电源上,确保电路能正常工作。
4. 调试电路:通过改变电阻和电容的数值,观察呼吸灯的效果变化。
5. 记录观察结果:记录不同参数下的呼吸灯效果,包括亮度变化的速度和幅度。
实验结果:在实验中,我们发现改变电阻和电容的数值会对呼吸灯的效果产生影响。
当电阻较大或电容较小时,呼吸灯的亮度变化速度较慢,呼吸效果不明显;而当电阻较小或电容较大时,呼吸灯的亮度变化速度较快,呼吸效果更加明显。
此外,我们还发现改变LED灯的颜色和亮度也会对呼吸灯的效果产生影响,不同颜色和亮度的LED灯呈现出不同的呼吸效果。
讨论:通过本次实验,我们深入了解了呼吸灯的工作原理和影响因素。
呼吸灯的实现依赖于电容的充放电过程,当电容充电时,LED灯逐渐变亮;当电容放电时,LED灯逐渐变暗。
电阻的大小决定了充放电的速度,电容的大小则决定了充放电的幅度。
因此,通过调整电阻和电容的数值,可以改变呼吸灯的效果。
此外,LED灯的颜色和亮度也会对呼吸灯的效果产生影响。
不同颜色的LED灯在充放电过程中呈现出不同的亮度变化,例如红色LED灯在变暗时会呈现出橙色的效果。
而LED灯的亮度则决定了呼吸灯的明暗程度,较高亮度的LED灯呼吸效果更加明显。
结论:通过本次实验,我们成功搭建了呼吸灯电路,并观察到了不同参数下呼吸灯的效果变化。
我们发现电阻和电容的数值、LED灯的颜色和亮度都会对呼吸灯的效果产生影响。
这些发现对于设计和调试呼吸灯电路具有重要意义,可以根据实际需求选择合适的元器件参数,以达到理想的呼吸效果。
模拟呼吸灯实验报告(3篇)
第1篇一、实验目的1. 理解并掌握PWM(脉宽调制)技术在模拟呼吸灯中的应用原理。
2. 学习如何使用Arduino开发板和相关硬件实现呼吸灯效果。
3. 通过实验加深对PWM信号控制LED亮度的理解。
二、实验原理呼吸灯是通过控制LED的亮度来模拟呼吸效果的一种装置。
PWM技术是实现这一效果的关键,它通过改变信号的占空比来控制LED的亮度。
当占空比为0时,LED不亮;当占空比为100%时,LED最亮。
通过不断调整占空比,可以实现LED亮度的平滑变化,从而模拟呼吸效果。
三、实验设备1. Arduino开发板(例如Arduino Uno)2. LED灯3. 电阻(220Ω)4. 面包板5. 导线6. 代码编辑器(例如Arduino IDE)四、实验步骤1. 硬件连接:- 将LED灯的正极连接到Arduino开发板的数字输出引脚(例如引脚9)。
- 将LED灯的负极通过一个220Ω的电阻连接到Arduino开发板的GND引脚。
- 将面包板和导线用于搭建电路。
2. 代码编写:- 打开Arduino IDE。
- 编写以下代码:```cpp// 定义LED灯连接的引脚const int ledPin = 9;void setup() {// 设置引脚模式为输出pinMode(ledPin, OUTPUT);}void loop() {// 从暗到亮for (int i = 0; i <= 255; i++) {analogWrite(ledPin, i); // 设置PWM占空比为i delay(10); // 延时10毫秒}// 从亮到暗for (int i = 255; i >= 0; i--) {analogWrite(ledPin, i); // 设置PWM占空比为i delay(10); // 延时10毫秒}}```3. 编译并上传代码:- 在Arduino IDE中编译代码,确保没有错误。
呼吸灯程序
呼吸灯(简单易懂)如题呼吸灯就是让LED灯的闪烁像呼吸一样,时呼时吸,时亮时暗,利用LED的余辉和人眼的暂留效应,看上去和人的呼吸一样。
二、设计原理:用C语言编程实现PWM(脉宽调制)输出驱动LED,逐渐增加PWM的占空比从而实现LED模拟呼吸的过程,即渐亮再渐暗再渐亮再渐暗……如此往复,再利用LED的余辉和人眼的暂留效应,看上去就和人的呼吸一样。
三、整体方案设计8个LED按照顺序逐个实现呼吸效果。
加以其他闪烁花样增加更炫彩的效果。
四、实验元件及器材(1)元件:LED(发光二极管) 8个1KΩ电阻8个 1nf电容2个晶振1个AT89C51芯片 1个(2)器件:Atmega128开发板 1块计算机 1台五、硬件原理(1)主电路:8个LED分别连接A T89C51的P1口,使用共阳方式,并加以1kΩ的电阻接入电源。
#include<reg52.h> //包含头文件,一般情况不需要改动,//头文件包含特殊功能寄存器的定义/*-------------------------IO口定义----------------------------*/ sbit LED0=P0^0;// 用sbit 关键字定义 LED到P0.0端口,LED是自己任意定义且容易记忆的符号sbit wei=P1^1;sbit duan=P1^0;sbit lcden=P1^7;sbit dianzhen=P1^3;sbit leden=P1^2;void Delay(unsigned int t); //函数声明/*------------------------------------------------主函数------------------------------------------------*/void main (void){unsigned int CYCLE=600,PWM_LOW=0;//定义周期并赋值lcden=0;P0=0x00;dianzhen=0;P0=0xff;wei=0;duan=0;while (1) //主循环{LED0=1;Delay(150000); //特意加延时,可以看到熄灭的过程for(PWM_LOW=1;PWM_LOW<CYCLE;PWM_LOW++)//PWM_LOW表示低电平时间{//,这个循环中低电平时长从1累加到CYCLE(周期)的值,即600次LED0=0; //点亮LEDDelay(PWM_LOW);//延时长度,600次循环中从1加至599LED0=1; //熄灭LEDDelay(CYCLE-PWM_LOW);//延时长度,600次循环中从599减至1}//LED0=0;for(PWM_LOW=CYCLE-1;PWM_LOW>0;PWM_LOW--){//与逐渐变亮相反的过程LED0=0;Delay(PWM_LOW);LED0=1;Delay(CYCLE-PWM_LOW);}//主循环中添加其他需要一直工作的程序}}/*------------------------------------------------延时函数,含有输入参数unsigned int t,无返回值unsigned int 是定义无符号整形变量,其值的范围是0~65535------------------------------------------------*/void Delay(unsigned int t){while(t--) ;}原理:用定时器模拟PWM,改变其占空比,用以控制LED的亮度。
呼吸灯设计c程序
呼吸灯设计c程序呼吸灯设计C程序简介呼吸灯是一种常见的灯光效果,它模拟了人类呼吸的节奏,灯光逐渐从暗到亮再从亮到暗,循环往复。
在嵌入式系统开发中,通过编写C程序来实现呼吸灯效果是一种常见的做法。
本文将介绍如何使用C语言设计一个简单的呼吸灯程序,并通过连接LED灯连接到单片机上进行调试。
准备工作在编写呼吸灯C程序之前,我们需要准备一些硬件设备和开发工具。
首先,我们需要一块单片机开发板,常用的有Arduino、树莓派等。
其次,我们需要一块LED灯,可以是常见的发光二极管或RGB LED等。
最后,我们需要一个编程环境,例如Arduino IDE或gcc编译器。
程序实现下面是一个简单的呼吸灯C程序的实现:cinclude <stdio.h>include <wiringPi.h>int mn(void) {int brightness = 0;int fadeAmount = 5;wiringPiSetup();pinMode(0, PWM_OUTPUT);while (1) {pwmWrite(0, brightness);brightness += fadeAmount;if (brightness == 0 -- brightness == 255) { fadeAmount = -fadeAmount;}delay(30);}return 0;}程序分析以上程序使用了wiringPi库来控制GPIO,并通过PWM输出来控制LED灯的亮度。
在程序的主函数中,我们定义了两个变量`brightness`和`fadeAmount`分别用于控制当前的亮度和变化的步长。
在无限循环中,我们通过`pwmWrite()`函数来输出当前的亮度值,并通过改变`brightness`的值以及根据亮度的变化方向来改变`fadeAmount`的值,从而实现呼吸灯效果。
具体来说,当`brightness`在[0, 255]范围内变化时,LED灯的亮度会逐渐从暗到亮;当`brightness`达到0或255时,我们改变`fadeAmount`的符号,使亮度的变化方向从亮变暗或从暗变亮。
51单片机呼吸灯实验报告
呼吸灯1 功能与技术分析呼吸灯就是让LED灯的闪烁像呼吸一样,时呼时吸,时亮时暗,利用LED的余辉和人眼的暂留效应,看上去和人的呼吸一样。
可以展示出各种酷炫的图像。
1.1 呼吸灯的实现效果使用调制的方法,灯在高速闪烁时人眼是看不出来的,每个循环给闪烁的熄灭时间加1,灯就会慢慢变暗,在设置熄灭时间加到一定程度就开始减一,就会渐渐变亮了。
使得LED灯按照顺序逐渐改变亮度。
1.2 功能分析灯光在微电脑控制之下完成由亮到暗的绝剑变化,感觉就像是在呼吸。
广泛应用与数码产品,起到装饰和指示工作效果。
目前被广泛用于手机之上,并成为各大品牌新款手机的卖点之一。
1.3 技术分析用C语言编程实现PWM(脉宽调制)输出驱动LED,逐渐增加PWM的占空比从而实现LED模拟呼吸的过程,即渐亮再渐暗再渐亮再渐暗……如此往复,再利用LED的余辉和人眼的暂留效应,看上去就和人的呼吸一样。
2 硬件基础与设计整个系统的搭建,由以下元器件组成:1、12MHz晶振一个;2、stc89c51单片机一个;3、30pf无极性电容2个;4,、按钮一个;5、10K电阻一个;6、10uf有极性电容一个;7、洞洞板一个;8、LED灯若干。
2.1 基于51单片机的最小系统的设计STC89C51RC是采用8051核的ISP(In System Programming)在系统可编程芯片,最高工作时钟频率为80MHz,片内含8K Bytes 的可反复擦写1000次的Flash只读程序存储器,器件兼容标准MCS-51指令系统及80C51引脚结构,芯片内集成了通用8位中央处理器和ISP Flash存储单元,具有在系统可编程(ISP)特性,配合PC端的控制程序即可将用户的程序代码下载进单片机内部,省去了购买通用编程器,而且速度更快。
STC89C51RC系列单片机是单时钟/机器周期(1T)的兼容8051 内核单片机,是高速/ 低功耗的新一代8051 单片机,全新的流水线/精简指令集结构,内部集成MAX810 专用复位电路。
呼吸灯方案介绍
呼吸灯方案引言呼吸灯是一种常用的 LED 灯光效果之一,它模拟了人类呼吸的自然变化,使得LED 灯具在亮度上呈现出逐渐增强和减弱的效果。
本文将介绍一种针对单个 LED灯或 LED 灯带的呼吸灯方案。
通过控制灯的亮度和时间间隔,我们可以实现各种各样的呼吸灯效果。
方案设计为了实现呼吸灯效果,我们需要使用一个控制器来控制灯的亮度和时间变化。
以下是一个简单的呼吸灯方案设计:1.使用PWM 信号:使用PWM(脉冲宽度调制)信号来控制灯的亮度。
PWM 是一种周期性变化的信号,它通过调整高电平和低电平的时间比例来实现不同的亮度。
2.设置周期和间隔:呼吸灯的效果通常通过调整灯的亮度与时间之间的关系来实现。
我们可以设置一个周期,如1秒,让灯在该周期内逐渐增强和减弱。
在周期内,我们还可以设置一个或多个时间间隔,来控制灯的变化速度和亮度范围。
3.使用曲线函数:为了使呼吸灯效果更加平滑和逼真,我们可以使用曲线函数来调整灯的亮度变化。
常用的曲线函数包括线性函数、二次函数和指数函数等。
实现步骤以下是一个基于 Arduino 的简单呼吸灯方案实现步骤:1.准备材料:你将需要一个 Arduino 开发板、一个 LED 灯和相应的电路连接线。
2.连接电路:将 LED 的正极连接到 Arduino 的数字引脚,将 LED 的负极连接到 Arduino 的 GND 引脚。
3.编写代码:在 Arduino 开发环境中编写下列代码实现呼吸灯效果。
int ledPin = 9; // 将 LED 连接到 9 号引脚(根据实际情况调整)int brightness = 0; // 当前亮度int fadeAmount = 5; // 每次变化的亮度增量void setup() {pinMode(ledPin, OUTPUT); // 将 9 号引脚设置为输出模式}void loop() {analogWrite(ledPin, brightness); // 设置 LED 的亮度brightness += fadeAmount; // 修改亮度值if (brightness <= 0 || brightness >= 255) {fadeAmount = -fadeAmount; // 当亮度到达上下限时,调整增量使得亮度反向变化}delay(30); // 控制变化速度,可以根据需要调整}4.上传并运行程序:将 Arduino 连接到计算机,选择正确的端口和开发板类型,然后上传代码到 Arduino 开发板。
呼吸灯电路原理报告
呼吸灯电路原理报告引言呼吸灯是一种常见的电子元件实验项目,广泛应用于LED灯的控制。
本报告将介绍呼吸灯电路的原理和实现方法。
电路原理呼吸灯电路的核心原理是利用脉宽调制(PWM)技术来控制LED灯的亮度。
通过不断改变LED灯的亮度,可以实现呼吸般的效果。
基本原理呼吸灯电路基于以下两个基本原理:1.脉宽调制(PWM):脉宽调制技术是一种将模拟信号转化为数字信号的方法。
通过改变数字信号的高电平时间(即脉冲宽度),可以控制输出信号的平均值,从而改变LED灯的亮度。
2.电容充放电:利用电容器的充放电特性,可以实现呼吸灯电路的效果。
通过改变电容器的充电时间和放电时间,可以控制LED灯的亮度变化。
电路图下面是一种常见的呼吸灯电路的示意图:+5V|R|| |-----+---+------|------+-------> LED| | |C | || | || | |----- || |----- || | || | |GND GND GND实现步骤以下是实现呼吸灯电路的步骤:1.连接电路元件:按照电路图连接电路元件。
将电阻(R)连接到+5V电源,将电容器(C)连接到电阻和LED之间,将LED连接到电容器的正极。
2.编程准备:根据硬件平台的要求,选择合适的编程语言和开发环境。
3.初始化引脚:在程序中初始化用于控制LED灯的引脚。
根据电路图,将LED灯所在的引脚设为输出模式。
4.设置脉宽调制:使用合适的脉宽调制函数,设置PWM输出的频率和占空比。
占空比决定了LED灯的亮度。
5.实现呼吸灯效果:在一个循环中,不断改变PWM的占空比,从而实现呼吸灯效果。
可以通过逐渐增大或逐渐减小占空比的方式实现呼吸效果。
6.程序运行:编译和下载程序到硬件平台,运行程序。
LED灯应该开始呼吸般地变亮和变暗。
结论通过脉宽调制技术和电容充放电原理,我们可以实现呼吸灯电路。
这种电路可以控制LED灯的亮度,使其呼吸般地变亮和变暗。
呼吸灯电路广泛应用于LED灯的控制,是一个简单而有趣的电子元件实验项目。
呼吸灯实验报告
一、实验目的1. 了解呼吸灯的工作原理和制作方法。
2. 掌握使用Arduino开发板、LED灯、电阻、电容等电子元件搭建呼吸灯电路的技能。
3. 通过调整电阻和电容的大小,研究呼吸灯的速度和亮度变化。
二、实验原理呼吸灯是一种利用PWM(脉宽调制)技术控制LED灯亮度的电路。
PWM技术通过改变信号的占空比来控制LED灯的亮度,占空比越高,LED灯越亮;占空比越低,LED灯越暗。
呼吸灯电路主要由Arduino开发板、LED灯、电阻、电容等元件组成。
三、实验器材1. Arduino开发板:1块2. LED灯:1个3. 电阻:2个(10kΩ、220Ω)4. 电容:1个(100μF)5. 面包板:1块6. 导线:适量四、实验步骤1. 搭建电路:将Arduino开发板、LED灯、电阻、电容等元件按照图1所示连接好。
2. 编写程序:在Arduino IDE中编写以下代码,实现呼吸灯效果。
```cppint ledPin = 9; // 定义LED灯连接的引脚int delayTime = 100; // 定义呼吸灯变化的时间间隔void setup() {pinMode(ledPin, OUTPUT); // 设置引脚模式为输出}void loop() {for (int brightness = 0; brightness <= 255; brightness += 5) {analogWrite(ledPin, brightness); // 设置PWM占空比,调整LED灯亮度delay(delayTime); // 等待一段时间}for (int brightness = 255; brightness >= 0; brightness -= 5) {analogWrite(ledPin, brightness); // 设置PWM占空比,调整LED灯亮度delay(delayTime); // 等待一段时间}}```3. 编译程序:将编写好的程序编译并上传到Arduino开发板。
电子电路设计呼吸灯的原理
电子电路设计呼吸灯的原理
电子呼吸灯是一种呼吸灯效果的电子电路设计。
它的原理基于PWM(脉冲宽度调制)和线性衰减的思想。
首先,呼吸灯的亮度需要能够逐渐上升和逐渐下降。
这可以通过PWM来实现。
PWM是将一个周期T划分为若干个微小的时间段,其中每个时间段的高电平或低电平的持续时间与信号的亮度成比例。
通过改变高电平占空比,我们可以实现不同亮度的呼吸灯效果。
其次,为了实现亮度的逐渐上升和逐渐下降,我们需要在PWM信号的基础上,使用线性衰减的方式来调整信号的占空比。
通过加入一个电容和电阻来实现线性衰减。
当电容充放电时,电压会发生变化,从而改变PWM信号的占空比。
通过调整电容和电阻的数值,可以控制亮度的变化速度。
电子呼吸灯电路通常由一个控制器、PWM产生器、线性衰减电路和LED灯组成。
控制器可以是微控制器或其他逻辑电路。
PWM产生器用来产生PWM信号,线性衰减电路则根据PWM信号的变化,控制LED灯的亮度。
通过不断调整PWM信号的占空比,并结合线性衰减电路的作用,呼吸灯的亮度就可以逐渐上升和逐渐下降,形成呼吸的效果。
总结起来,电子呼吸灯的原理是通过PWM信号和线性衰减的方式来控制LED 灯的亮度,从而实现呼吸灯的效果。
呼吸灯实验报告
呼吸灯实验报告呼吸灯实验报告引言:呼吸灯是一种常见的电子装置,它能够模拟人类的呼吸节奏,给人一种温暖而舒适的感觉。
在本次实验中,我们将探索呼吸灯的工作原理、构造和应用,并通过实际搭建一个呼吸灯电路来验证其效果。
一、呼吸灯的工作原理呼吸灯的工作原理基于PWM(脉宽调制)技术。
PWM技术是一种通过改变信号的脉冲宽度来控制电路输出的技术。
在呼吸灯中,通过改变LED灯的亮度来模拟人类的呼吸节奏。
二、呼吸灯的构造呼吸灯主要由以下几个部分构成:电源、微控制器、LED灯和电阻。
电源提供电流给呼吸灯电路,微控制器控制LED灯的亮度变化,LED灯则负责发光,电阻用于限制电流。
三、呼吸灯的应用1. 装饰灯:呼吸灯的柔和的光线可以为室内环境增添温馨和浪漫的氛围,常被用于家庭装饰、商业场所和婚庆等场合。
2. 健康照护:呼吸灯的柔和光线可以帮助人们放松身心,缓解压力,对于失眠、焦虑和抑郁症等问题有一定的辅助疗效。
3. 儿童安抚:呼吸灯的呼吸效果可以模拟婴儿在母亲子宫中的安全感,对于儿童的安抚和入睡有一定的帮助。
四、呼吸灯的实验搭建1. 实验材料:面包板、LED灯、电阻、导线、Arduino开发板。
2. 实验步骤:a. 将LED灯和电阻连接到面包板上,连接方式为正极连接到Arduino的数字引脚,负极连接到电阻,电阻再连接到Arduino的GND引脚。
b. 将Arduino开发板连接到电脑,并打开Arduino IDE软件。
c. 编写代码,使用PWM技术控制LED灯的亮度变化,模拟呼吸效果。
d. 上传代码到Arduino开发板,观察LED灯的亮度变化,验证呼吸灯的效果。
五、实验结果与分析在实验中,我们成功地搭建了一个呼吸灯电路,并通过控制代码实现了呼吸效果。
LED灯的亮度随着时间的推移逐渐增加,再逐渐减小,循环往复,给人一种呼吸的感觉。
这种渐变的光线可以有效地调节环境氛围,给人带来一种舒适和放松的感觉。
六、实验总结通过本次实验,我们深入了解了呼吸灯的工作原理、构造和应用。
(完整word版)模拟电子技术呼吸灯的制作
呼吸灯设计教案说到呼吸灯的设计,也许大家最先想到的就是**。
确实,从powerbook g3和ibook开始,**的笔记本电脑就开始加入了呼吸灯的设计,只要当用户合上笔记本的时候,位于笔记本前端的睡眠指示灯就会呈呼吸状的闪动,这样的设计第一次出现在大家面前的时候,人们更多的是赞叹**的无限创意。
很多人也都想自己做一个呼吸灯,起到装饰和工作状态指示效果。
下面,我们就介绍几种呼吸灯的电路。
1、了解呼吸特性和时间参数呼吸分为两个过程:吸气:指数曲线上升,该过程需要1.5S呼气:指数曲线下降,该过程需要1.5S.对成人而言,平均每分钟呼吸16~18次;对儿童而言,平均每分钟呼吸20次;上面的参数是在均匀呼吸情况下的次数。
可以用来做休眠时候的指示用。
3、呼吸灯电路元件名称5mm LED 高亮蓝色灯1个LM1458N(或HA17458)双运放1个2N3904(8050,8550)NPN 三极管(TO92封装)1 个22uF 100V /47uF 35v / 47uF 50V电容1个47K [1/4w] 4个100K [1/4w] 2个100 ohm 1个说明:更改电容或者R3的大小可以改变呼吸频率。
经过实验,R3改为两个47K电阻串联起来效果比较好,呼吸的频率比较合适。
另外输入电压串上3个1N4007降一下压,这样效果会更好,呼吸灯会有短暂的熄灭时间。
(只适合绿色和蓝色的LED灯,红色的LED因为发光电压比较低不会有熄灭时间,可以再串一些1N4007来达到效果)另外LM1458是个双运放,用NE5532,CA1558等几乎都行, 至于工作电压,把输入的100欧去掉,直接上7.2就没问题~一个台湾网友的呼吸灯电路再来一个呼吸灯电路业界领先的专业模拟和混合信号半导体厂商矽恩微电子(SI-EN Technology)近日发布一款带音乐同步呼吸功能的10路输出RGB驱动芯片SN3189。
该芯片适用于移动电话、MP3/MP4便携播放器、GPS导航等手持电子设备,帮助此类产品的发光系统产生更璀璨亮丽的彩色灯光,吸引消费者的眼光,提升产品定位。
lm呼吸灯实验报告
lm呼吸灯实验报告LM 呼吸灯实验报告一、实验目的本次实验的主要目的是深入了解和掌握 LM 呼吸灯的工作原理、设计方法以及实现过程,通过实际操作和测试,观察呼吸灯的效果,分析其性能特点,并对可能出现的问题进行排查和解决。
二、实验原理LM 呼吸灯的实现基于电子电路中的脉冲宽度调制(PWM)技术。
PWM 是一种通过改变脉冲信号的占空比来控制输出电压平均值的方法。
在呼吸灯电路中,通过不断调整 PWM 信号的占空比,使 LED 灯的亮度逐渐增加和减小,从而模拟出呼吸的效果。
具体来说,当占空比逐渐增大时,LED 灯的平均电流增大,亮度逐渐增强;当占空比逐渐减小时,LED 灯的平均电流减小,亮度逐渐减弱。
通过合理设置占空比的变化速度和范围,可以实现柔和、自然的呼吸效果。
三、实验器材1、单片机开发板(如 Arduino、STM32 等)2、 LED 灯3、电阻4、杜邦线5、电源四、实验步骤1、电路连接将 LED 灯的阳极通过电阻连接到单片机的数字输出引脚,阴极接地。
电阻的作用是限制电流,防止 LED 灯因电流过大而损坏。
2、程序编写选择相应的单片机开发环境(如 Arduino IDE、Keil 等),编写控制 LED 灯亮度变化的程序。
程序中主要通过设置 PWM 输出引脚和占空比的变化函数来实现呼吸效果。
3、编译与下载对编写好的程序进行编译,确保没有语法错误。
将编译生成的二进制文件下载到单片机中。
4、观察与调试接通电源,观察 LED 灯的呼吸效果。
如果效果不理想,通过调整程序中的参数(如占空比变化速度、亮度范围等)进行调试,直到达到满意的效果。
五、实验结果与分析1、实验结果成功实现了 LM 呼吸灯的效果,LED 灯的亮度能够平滑地逐渐增强和减弱,模拟出了自然的呼吸过程。
2、结果分析呼吸灯的亮度变化速度和范围可以通过调整程序中的参数进行灵活控制。
当占空比变化速度较快时,呼吸效果显得急促;当占空比变化速度较慢时,呼吸效果更加舒缓。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
呼吸灯设计教案
说到呼吸灯的设计,也许大家最先想到的就是**。
确实,从powerbook g3和ibook开始,**的笔记本电脑就开始加入了呼吸灯的设计,只要当用户合上笔记本的时候,位于笔记本前端的睡眠指示灯就会呈呼吸状的闪动,这样的设计第一次出现在大家面前的时候,人们更多的是赞叹**的无限创意。
很多人也都想自己做一个呼吸灯,起到装饰和工作状态指示效果。
下面,我们就介绍几种呼吸灯的电路。
1、了解呼吸特性和时间参数
呼吸分为两个过程:
吸气:指数曲线上升,该过程需要1.5S
呼气:指数曲线下降,该过程需要1.5S.
对成人而言,平均每分钟呼吸16~18次;
对儿童而言,平均每分钟呼吸20次;
上面的参数是在均匀呼吸情况下的次数。
可以用来做休眠时候的指示用。
3、呼吸灯电路
元件名称
5mm LED 高亮蓝色灯1个
LM1458N(或HA17458)双运放1个
2N3904(8050,8550)NPN 三极管(TO92封装)1 个
22uF 100V /47uF 35v / 47uF 50V电容1个
47K [1/4w] 4个
100K [1/4w] 2个
100 ohm 1个
说明:
更改电容或者R3的大小可以改变呼吸频率。
经过实验,R3改为两个47K电阻串联起来效果比较好,呼吸的频率比较合适。
另外输入电压串上3个1N4007降一下压,这样效果会更好,呼吸灯会有短暂的熄灭时间。
(只适合绿色和蓝色的LED灯,红色的LED因为发光电压比较低不会有熄灭时间,可以再串一些1N4007来达到效果)
另外LM1458是个双运放,用NE5532,CA1558等几乎都行, 至于工作电压,把输入的100欧去掉,直接上7.2就没问题~
一个台湾网友的呼吸灯电路
再来一个呼吸灯电路
业界领先的专业模拟和混合信号半导体厂商矽恩微电子(SI-EN Technology)近日发布一款带音乐同步呼吸功能的10路输出RGB驱动芯片SN3189。
该芯片适用于移动电话、MP3/MP4便携播放器、GPS导航等手持电子设备,帮助此类产品的发光系统产生更璀璨亮丽的彩色灯光,吸引消费者的眼光,提升产品定位。
SN3189 可工作于System Free模式:系统初始化设置完成后,芯片即可周期运行,此时外部控制总线可以释放,不再占用系统资源。
这使得产品灯光效果设计变得更加简单,厂商无需大量修改软件程序,无需占用外部系统资源便可轻松实现绚丽细腻的声光同步效果。
SN3189芯片内建ADC模数转换、记忆寄存器以及智能数字信号处理模块,SN 3189芯片的10个输出端口均可独立控制。
其中的6路RGB驱动,每路驱动的启动和停止时间、斜率以及亮度电流都可通过控制端口进行初始化设定。
SN3189的所有驱动模式均可随音乐同步呼吸;其6路RGB输出支持外部256级亮度独立控制,每路的输出电流高达40mA,可并联多颗LED灯。
为了满足产品多样性的设计需求,SI-EN还同步推出了不带音乐同步功能的3路RGB呼吸灯驱动芯片SN3101;不带音乐同步的6路RGB呼吸灯驱动芯片SN3103。
SN3189主要有以下特性:
1. 支持System Free模式,内建Memory,只需初始化设置一次
2. 10路输出,每路单独可控
3. 集成6路RGB呼吸灯驱动,每路可内部控制或者外部控制,呼吸控制无需占用外部系统资源
4. 集成Top down扫描模式和音乐同步呼吸模式,音频放大增益可内部设置
10路音乐同步呼吸灯SN3189典型应用电路图:
SN3189的工作电压范围为3.0V-5.5V,工作温度范围为达到扩展的工业标准–4 0℃到+85℃,采用纤细的QFN20(3x3)封装,已经量产,可以批量供货。
3路RGB呼吸灯驱动IC SN3101典型应用电路图:
SN3101的工作电压范围为3.0V-5.5V,可驱动3路RGB呼吸灯,每一路同时支持内部一次编程控制和外部256级亮度控制,工作温度范围为达到扩展的工业标准–40℃到+85℃,采用纤细的DFN10(3x3)封装,已经量产,可以批量供货。
6路RGB呼吸灯驱动IC SN3103典型应用电路图:
SN3103的工作电压范围为3.0V-5.5V,可驱动6路RGB呼吸灯,每一路同时支持内部一次编程控制和外部256级亮度控制,工作温度范围为达到扩展的工业标准–40℃到+85℃,采用纤细的QFN20(4x4)封装,已经量产,可以批量供货。
