钢套箱(沉箱)围堰工艺
大型深水基础单壁钢套箱围堰施工工法
大型深水基础单壁钢套箱围堰施工工法大型深水基础单壁钢套箱围堰施工工法一、前言大型深水基础单壁钢套箱围堰施工工法是一种常用于基础工程中的施工技术，它通过使用单壁钢套箱来围堰施工，以确保施工过程的安全和减少施工周期。
本文将对该工法的特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析和工程实例进行详细介绍。
二、工法特点大型深水基础单壁钢套箱围堰施工工法具有以下几个特点：1. 采用单壁钢套箱作为围堰结构，具有良好的刚性和抗倾覆能力；2. 施工过程中，单壁钢套箱可以自由下沉并与地基形成良好的密实，提高基础的稳定性；3. 通过控制围堰水位和应用各种辅助措施，可有效防止土层暂时塌陷；4. 可根据基础设计要求，灵活选择单壁钢套箱的尺寸和形状；5. 可在不同类型的基础工程中广泛应用，适用于各种土质、垂直和水平基础；6. 施工过程中的操作简单、快捷，能够大幅度缩短施工周期。
三、适应范围大型深水基础单壁钢套箱围堰施工工法适用于以下范围：1. 高层建筑、桥梁、码头、港口等大型工程基础的施工；2. 深水区域，如河流、湖泊、海洋等地质条件复杂的基础施工；3. 软土地区和高含水位地区，能够有效应对土质湿度和地下水压力的变化；4. 不适宜使用传统围堰工法的特殊地质环境，如岩石、冰川、沼泽等。
四、工艺原理大型深水基础单壁钢套箱围堰施工工法的工艺原理主要包括施工工法与实际工程之间的联系和采取的技术措施。
首先，根据基础设计要求，选择合适的单壁钢套箱尺寸和形状。
然后，在施工现场，使用适当的机具设备将单壁钢套箱沉放到地基中。
施工过程中，通过各种辅助措施，如加固支撑结构、控制围堰水平、减小土体沉降等，确保围堰的稳定性并防止土层暂时塌陷。
最后，施工完成后，将围堰水位逐渐降低，等待地基完成固结。
五、施工工艺大型深水基础单壁钢套箱围堰施工工法的施工工艺主要包括以下几个阶段：1. 环境准备：清理施工现场，确保施工区域的平整和安全；2. 单壁钢套箱制造：根据设计要求，制造适合的单壁钢套箱；3. 单壁钢套箱沉放：使用起重机将单壁钢套箱沉放到设计位置，并通过浮力调整沉放深度；4. 辅助措施应用：加固支撑结构，控制围堰水平，采取其他辅助措施，确保围堰的稳定性；5. 围堰施工：控制围堰水位，并将混凝土注入单壁钢套箱内，实现围堰施工；6. 围堰拆除：施工完成后，将围堰水位逐渐降低，并拆除单壁钢套箱。
钢套箱围堰施工技术
位现 场 组装 。 内支 撑严 格按 图拼 装 ，严 禁少 支撑 １ ｌ 心线 一住 围堰 内壁上设 内框梁支撑牛 腿 装 、漏装构 件。构件栓孔 尺寸误 差严格 浦 在 安装内框梁 与侧板抄紧焊接 一安装 内支撑 水 ±０ ２ Ｉ内 。接长接头按二级对接焊缝施 工规 平 斜 撑 。 ．ｍ ｌ ｌ 关訇 词：钢套箱； 窑 围堰；施工；技术 范要求控制施工质量。 内 支 撑 安 装 时 ， 须 使 水 平 撑 杆 中 心 在 同 １概述 ３钢套箱 围堰施工 方法 平面 内，水 ￡ ｛撑杆顺直 ，避免偏心受压 。然 ３１ ． 围堰施工步骤 后 将 内 支 撑 抠 梁 与 侧 板 抄 实 焊 牢 ，确 保受 力 安 天兴洲 大桥０ ｌ ６ ＃墩为 水中墩 ，墩位处 围 根据施工设计 ，围堰 及承台施工程序 为： 全。因最底 层内支撑 Ｆ 堰施工时＝ 床标高为 ｌ． ～ｌ ．ｍ，水位标 高 ｝ Ｉ １ 『 １５ ２４ 部距 刃脚内顶仅有５ ｍ ｃ 护筒 上焊 围堰支撑牛幄 的空间 ，不足以 安装 框梁牛腿 ，将 内框梁与 围 １ ．ｍ， ５ ７ 钻扎灌 沣桩直 径２ ５ 共 ｌ 个 ， ．ｍ， ２ 双幅 墩 桩基施工 一桩 基检测 ＋ 牛腿 上 铺设 型钠 、木板 一四个角桩护筒接高 堰 内壁板 直接焊接 后，再安装内支撑。 承台、 尺寸 为矩形 １ ． 面 ３×２ １ 厚 度 ７ ３．ｍ， ４ ３２ ３ 向结构安装 ．．导 ５ ｍ， 四角倒 角 径Ｒ ． ｍ，承 台底面标 高 至２ ｍ一第一 节围堰拼 装焊 接 ，同时 安装 围堰 ２ １ ＋ ．ｍ，顶部标 高１ ．ｍ， ６５ ５ 承台准备在高度上分 反压牛腿 一第 一节围堰拼装验收 一第一节 围嘏 １ 导向结构 １ １ ． 线 与钢护筒径 向一致 ，滚 包 两次施工 ，第一次施 Ｉ２ ｍ高 ，第 二次施 工３ ｍ 内支撑安装 （ 括最底层和底 层） －第一节 围 轮 与钢护筒间 留有小量 空隙。在安装时 ，导 向 高 ，承 台混 凝 土 总 方 量 １７ ．ｍ３ ９ ９２ 。 堰 下放 系安装 （ 下放牛腿 ｌ ／底节安 装及精 结 构尺寸应根据护 简实测位置和倾斜度作适 当 、２ Ｆ 根据河 床标 高 、承 台 底部标 高及 施工 时 轧螺 纹钢 安 装和 下放 大 梁组 拼放 置 ）一 采用 调 整 ，既能使 围堰 顺利 －放 ，又能保证承台尺 ｌ ９ １４ １ ２ 的水位标 高 ， 台施 工采用钢 套箱 围堰支护 ， Ｏ ＃、０ ＃￣ ０ ＃、ｌ ＃两组大梁 下放第一节 寸偏 差存规范 要求之内 。 承 ８０ ２ ０ 要注意的是底层及顶 层导 向轮 因护简上下 围堰总高度 １ ． ｍ，分三节拼装 而成 ，每节 共 围堰至顶标 高为 ｌ ．ｍ以下 改用０ ＃ 、ｌ ６５ ３ １ 分ｌ块 。 钻孔桩钢 护筒 设 中腿平 台作为 支 和Ｏ ＃、 ｌ ＃两组 大梁 吊挂 第一 节 围堰 ，顶 放 牛腿和反压牛腿的影 响 ，部分 导向轮 ，需在 Ｏ ８０ １ ９ ４＃、 导 向轮所任竖向位置低 于 部分牛腿后 ，方能 此 承，进 行 堰的拼装和下放 ，围堰下放到位 后 标 高为 １ ．ｍ以 下一拆除Ｏ ＃、０ ＃和Ｏ ２ １ ＇ 灌注２ ０ ．ｍ厚封 呔混凝土 ，待封 底混凝 土强度达 ｌ ＃两组火粱 下放精 轧螺纹钢 ，拼 装第 二节 围 进 行安装。 另如 因９ 周桩 基的围堰压杆与导 向 ．ｍ矩形 板／ ｍ高 ， 轮相 冲突时 ，可将压杆 位置整体转转动 ，以避 ６ ８％后将 围堰 内水抽干 ，进 行桩头 凿除 、封底 堰 的 四角弧板 及短 边的 ７ ５ ５ 并安装 下放 牛腿 ２ ／顶节 一再 改用０ｌ ＃、０ 开 导 向轮 。 ９＃ 混凝上处理 ， 完成桩基验收。 ￣０ ＃、 ｌ ＃两组 大梁吊挂第二节 围堰 ，开始 １ １４ １ ２ ３ ２ ４ 坦 下 放 设 施 安 装 ． ．围 ２钢 套箱 围堰设计及加工 拼装 第 节 围堰 长边９ ｍ及 ７ ＇ 形 侧板／ ． ｍ矩 ４ ， 围 鹱 放 设施 有４个 丰 吊具 及 其升 降 系 ２ 围堰 施 Ｊ设计 ．Ｉ ： 套箱 围堰作 为承 台 的摸 板 ，它主 要 ｝ 侧 完成第二 节围堰拼装 一第二节围堰拼装验 收 一 统 。 Ｉ １ 二 生 吊具 山主吊点和吊杆组 成 ，吊具升降系 板 、内 支撑 、下 放 及反 下沉肢 导向结 构和 第 节 围堰内支撑安装 ，同时安装 围堰 反压牛 标高 ：６ ｌｍ以 下，并安装 反压顶 框梁 一第 统 由锚梁 、油压 千斤顶 、升 降梁组 成。主 吊点 封嚷混凝 ｔ Ｆ ，围歧 全高 ｌ ．ｍ （ ＿ 成 －Ｉ ￣ － ６５ 含刃脚高 腿／ ２ ０ ３ １ 下放ｌ 十腿！ ）是焊 在 围堰侧板 竖向主肋 上 ， ０５ ．ｍ）， 分 、顾及按高节共三层 ，钢结构 二 节 围堰 下 放 着 床 一０ ＃ 、 １ ＃和 ０ ＃ 、 ｌ＃ （ ｊ ２ 部分总 ￣４ ６ 未 计 下放 系统 ），封 底混凝土 两组大 梁改为反压大粱 并安装反压装置 开始抽 通过 吊杆 分配梁相连 ，吊杆 采用 中３ 精扎螺 ６ ｔ（ １士 ９ ４ ２ ５０ ５ ０ ， 令 部 围堰 Ｉ 总 重 ４ ９ ４ Ｔ。 围 幄 下 砂 、反 压 下沉 围 堰 一０ 丁 、０ ＃ 和 ０ ＃ 、 １ ＃ 纹钠 筋。油 斤顶采用起 重力２ ０ ＫＮ、行 ０ ｍ３ 放 ８ ．４ ０ｍｍｆ Ｔ斤 顸 。 ￣ － ＇ ， Ｊ 放到位后 脚底标高 为４ ５ ．ｍ，顶标高为ｌｍ。 ７ 两组大 梁改为反 大梁 并安 装反压装置开 始 与 程 为 ２０ ２ ０ ３ １ ３２５ ． ．网堰 Ｉ 放 套 箱 围 堰 设 计 比 承 台 周 边 尺 寸 均 人 ０ ＃ 、 ｌ ＃ 和 ０ ＃ 、 １ 茸两 组 大 梁 同 时 反 压 下 ｒ 前的准 备 ， 放 全 枪奄所 有该安装 的构 ０ ０ Ｉ ， 堰 高 度上 分为 腋 、顶 及按 高 节ｉ 沉 围堰 套 箱 围 堰 压 杆 安 装 根 据 水 文预 报情 ． ５ｌ ｌ 节 ，晦节围堰高６ ５ （ 刃脚高０ ５ ．ｍ 含 ．ｍ） ，顶 况 ，决 定是否将 围堰 反压到位 ，如水位预 报偏 件是 否安 装，有无遗漏 ；检查 围堰 结构尺寸和 一 节高６ ｍ，按 高节 ｍ；围堰内 支撑 共四道 ，最 高时 ，需进行 围堰 二次按 高后再下沉 ｒ 围堰 内 焊接 质量 是否符 合要求 ，侧板焊缝进 行渗 漏试 ４ ＋ 河 ４Ｊ 】 『＿ ｌ ｌ Ｊ 互 ： 点）线 底层内支撑 卡要用 于围堰 下沉到位 封底混凝土 外抽砂吸 泥反压 沉 － 床底铺砂袋 、围堰 外 验 ；围堰 ｆ ｛ 币 吊带 Ｊ做好测量控制 （ 灌筑 封呔混凝 土一养护一抽水 一 体系 和高度标 尺线 ；检查起 吊、下放 系统 是否安全 ＋ 浇筑前的 围堰帙部 支撑 ，此 层内 支撑埋 入在封 侧封堵 ， 殳 底混凝土 Ｌ ； 层支撑用 于围堰下沉 到位封底 转换 一切割 护 筒 、最呔 节支 撑 割除 一桩 头处 可靠 ，有 无占 障 ；劳动 力组织 ，明确分工 ，统 ｛ １ 指挥。 混凝 ｛ 浇筑 前及围堰 内抽水后施工 第一层承台 理 、桩基验收 一承台钢 筋、混凝土施工 一墩 身 ［ 施 工要求 及注意事项 ， 围堰 升 、降时 ，各 时的 围堰底部 支撑 ，住承台第 层施 Ｉ完毕后 施： 结束 拆除套箱 围堰。 ： ３２ ．围堰 各 系统 安 装 吊点部应 『 司步升降 ，避免 围堰受扭 ；升降过 程 进行拆除 ；顶 层 支撑 在承台及墩 身施 工 水 ３ ２ ｉ 围堰 侧 板安 装 ． ．、 中 ，千 斤 顶 行 程 按 ｌ０ ５ ｍｍ倒 换 一 次 。 下 放 及 反 后进行拆除 ；按 高层内支撑卞 受用于围堰防水 将临时支撑平 台抄平 ，放出桥 中线 、墩 中 压过程 中以千斤顶行程控制整体下放 速度及高 接高时 的芰撑 ， 墩 身施工 出水后进行拆除 。 线 、承 台边 线等的控制 线或 控制点 。侧板拼 装 度 ，反压时 以锌反压点的千 斤顶反力为参考 ， ２２ ． 围堰 内 支撑 ０深 １ Ｉ 围幄 内 支撑 包括 水 平撑杆 和 内榧 梁 。最 时先试拼 ，试拼合拢后 经检 查尺寸和竖直 度符 结 合ｆｌ 求安排抽砂部位及 强度 ；千斤顶要备 再 呆 胀层用 于抵抗封底混 凝十涩往前 闱堰外 测上压 合要求后 ， 正式焊接 各块 拼接缝 。试拼时 ， 有 『险筛 ，防 善外。精轧螺纹钢筋 其锚固螺 力 － Ｍ 用。内框梁直接 与壁板 顶紧 ，水平撑 杆与 备块 须加临时斜 支撑 ， 竖 向和水平向均有三 母和连按 简套 锁定，防止滑落 。 ４板的稳定。 １ Ｉ ３２ ６ ．． 闸堰 抽 砂 内框梁顶紧拎接。 内框粟 安装在侧板 内擘 牛腿 处拼 装焊缝 ；以保ｆＪ 各节删板拼焊完毕 ，将 桥中线和墩 中线翻 山十上游筑 岛土较高 ，对 围堰 的侧压 力较 上。 到本节的 上口 ，外住内壁 上用油漆标出高 度标 大 ，下沉的摩 阻力也大 ，仅 围堰 自重 不可能 下 ２３ ． 围堰制造加＿ ［ 围堰构 『 牛严格 按设计要求和 钢结 构工程 尺 ，以使拼装
有底钢套箱围堰施工工艺

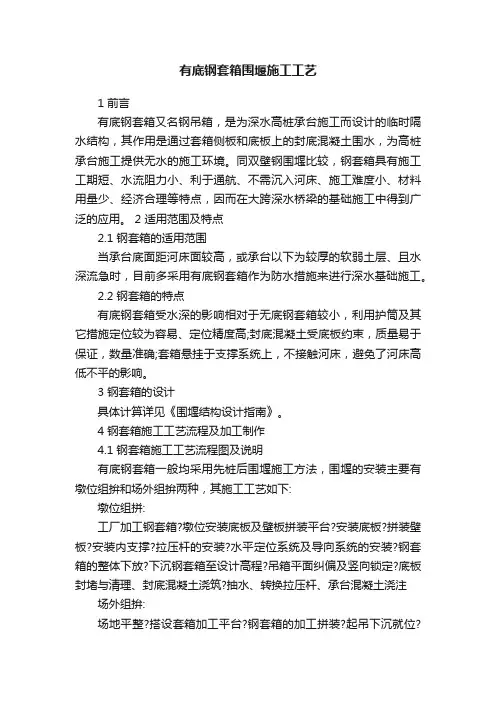

有底钢套箱围堰施工工艺1 前言有底钢套箱又名钢吊箱，是为深水高桩承台施工而设计的临时隔水结构，其作用是通过套箱侧板和底板上的封底混凝土围水，为高桩承台施工提供无水的施工环境。
同双壁钢围堰比较，钢套箱具有施工工期短、水流阻力小、利于通航、不需沉入河床、施工难度小、材料用量少、经济合理等特点，因而在大跨深水桥梁的基础施工中得到广泛的应用。
2 适用范围及特点2.1 钢套箱的适用范围当承台底面距河床面较高，或承台以下为较厚的软弱土层、且水深流急时，目前多采用有底钢套箱作为防水措施来进行深水基础施工。
2.2 钢套箱的特点有底钢套箱受水深的影响相对于无底钢套箱较小，利用护筒及其它措施定位较为容易、定位精度高;封底混凝土受底板约束，质量易于保证，数量准确;套箱悬挂于支撑系统上，不接触河床，避免了河床高低不平的影响。
3 钢套箱的设计具体计算详见《围堰结构设计指南》。
4 钢套箱施工工艺流程及加工制作4.1 钢套箱施工工艺流程图及说明有底钢套箱一般均采用先桩后围堰施工方法，围堰的安装主要有墩位组拚和场外组拚两种，其施工工艺如下:墩位组拼:工厂加工钢套箱?墩位安装底板及壁板拼装平台?安装底板?拼装壁板?安装内支撑?拉压杆的安装?水平定位系统及导向系统的安装?钢套箱的整体下放?下沉钢套箱至设计高程?吊箱平面纠偏及竖向锁定?底板封堵与清理、封底混凝土浇筑?抽水、转换拉压杆、承台混凝土浇注场外组拚:场地平整?搭设套箱加工平台?钢套箱的加工拼装?起吊下沉就位?钢套箱的锁定?堵漏?封底混凝土浇筑?承台施工。
4.2 钢套箱加工制造及拼装4.2.1 加工制造及拼装的总体要求及精度控制加工制造用的钢材应满足以下要求:Q235钢应符合现行国家标准《碳素结构钢》(GB700)的规定;Q345钢应符合现行国家标准《低合金结构钢》(GB1591)的规定。
1/10页焊接材料的要求:钢套箱加工选用的焊条、焊丝必须符合现行国家标准，包括《碳钢焊条》(GB5117)、《低合金焊条》(GB5118)、《碳钢药芯焊丝》(GB10045)、《熔化焊用钢丝》(GB/T14957—94)及《二氧化碳气体保护焊用钢丝》(GB8110)的规定。
紧邻既有线深水基础双壁钢套箱围堰下沉施工工法(2)
紧邻既有线深水基础双壁钢套箱围堰下沉施工工法紧邻既有线深水基础双壁钢套箱围堰下沉施工工法一、前言紧邻既有线深水基础双壁钢套箱围堰下沉施工工法是一种在紧邻既有线道路进行基础施工时，采用双壁钢套箱围堰的施工方法。
这种工法在保证施工质量的同时，最大限度地减少对既有线道路交通的影响，具有重要的实践价值和应用前景。
二、工法特点1. 采用双壁钢套箱围堰：双壁钢套箱围堰由内壁和外壁组成，内壁用于隔离施工现场，外壁用于防止水土倒塌和保持施工环境的稳定性。
2. 下沉施工：双壁钢套箱围堰通过沉箱施工方法，将基础结构下沉到设计深度，并与基础相连，确保基础的稳定性和安全性。
3. 灵活性高：该工法适应范围广，可以针对不同地质条件和设计要求进行灵活应用，具有较强的适应性。
4. 施工效率高：双壁钢套箱围堰具有快速安装和拆除的特点，可以减少施工周期，提高施工效率。
三、适应范围该工法适用于紧邻既有线道路的基础施工，可以用于桥梁、隧道、地铁等工程的基础施工，对于地层复杂、基坑较深的情况尤为适用。
四、工艺原理1. 施工工法与实际工程联系：双壁钢套箱围堰下沉施工工法是通过将基础结构分解为多个部分，并采用沉箱下沉的方法，将其安全下沉到设计深度。
在施工过程中，通过监测和控制沉降速度，可以确保基础的稳定性。
2. 采取的技术措施：为了确保施工过程的安全和质量，需要采取一系列的技术措施，如基坑支护、基础预制、沉箱下沉等。
这些措施相互配合，形成完整的施工流程，以确保基础施工的顺利进行。
五、施工工艺1. 基坑准备：根据设计要求进行基坑开挖和基坑支护，确保基坑的稳定和安全。
2. 基础预制：将基础结构按设计要求进行预制，包括钢筋绑扎、模板搭建等工作。
3. 沉箱下沉：将预制的基础结构分解为多个部分，采用沉箱下沉的方法，将其安全下沉到设计深度。
4. 连接固定：将下沉后的基础结构与基础相连接，形成完整的基础体系。
5. 回填与养护：对基础进行回填和养护，确保其稳定性和持久性。
大型双壁钢套箱围堰施工工法
大型双壁钢套箱围堰施工工法大型双壁钢套箱围堰施工工法一、前言大型双壁钢套箱围堰施工工法是一种在土方开挖过程中用于控制地下水位和保证土方工程施工安全的先进技术。
该工法通过封闭土方周围的水流通道，防止水流进入土方区域，从而防止土方工程出现塌方或沉降。
二、工法特点1. 结构稳定：大型双壁钢套箱围堰由两层钢板组成，具有较高的强度和刚度，能够经受较大的土压力和水压力，保持结构稳定。
2. 灵活可调：该工法可根据土方开挖和施工进度灵活调整围堰的位置和尺寸，适应不同的工程要求。
3. 施工效率高：采用机械化施工，能够大大提高施工效率，节约人力资源。
4. 施工质量高：通过精确的施工控制和质量监控，可以保证施工质量达到设计要求。
5. 可循环使用：大型双壁钢套箱围堰可重复使用，减少工程成本和资源浪费。
三、适应范围大型双壁钢套箱围堰适用于各种土方开挖工程，尤其是在开挖深度大、地下水位高、地下水涌入量大的情况下效果更加明显。
常见应用于基坑开挖、水下管道施工、河道治理等工程。
四、工艺原理大型双壁钢套箱围堰施工工法采取了多项技术措施来实现其工作原理。
首先，在施工前需要进行现场勘探，确保工地的地质条件和水文环境，并根据勘探结果进行设计和选择合适的钢套箱尺寸和深度。
接下来，施工之初需要首先安装钢套箱，并采取密封措施，将土方区域封闭。
施工过程中，可以使用注浆技术或开挖泵浆来实现钢套箱安全的固定和密封。
最后，完成土方开挖后需要进行整体倒配沙、后浆喷射等措施，以确保土方的稳定和围堰的可靠性。
五、施工工艺1. 准备工作：进行现场勘探，确定勘探结果并设计围堰方案。
2. 钢套箱安装：按设计要求在土方周围安装双壁钢套箱，并进行密封工作。
3. 注浆固结：在钢套箱周围进行注浆，加固钢套箱的稳定性。
4. 泥水泵浆：根据需要，采用泥水泵浆技术进行钢套箱固定和封闭。
5. 土方开挖：在钢套箱围堰内进行土方开挖作业。
6. 倒配沙：在土方开挖完成后，在围堰内进行整体倒配沙作业，填充沙土提高土方稳定性。
钢套箱围堰施工方案
钢套箱围堰施工方案钢套箱围堰在15#墩右侧的岸边加工场内分节块加工，共分3节段，12个节块。
在墩位根据测量放样利用钢护筒及定位轮定位钢套箱，在护筒周边利用H400*400*13*21焊接牛腿搭设简易平台，将底节套箱置于简易平台上安装焊接，并临时与钢护筒加固处理，组拼时分节接高、然后采用倒链吊挂分步注水配重均匀下沉，确保钢围堰准确下沉就位。
由于底节套箱设计高度不等，需要采用垫块进行找平。
根据工期要求在此采用先桩后堰的施工顺序，钢围堰的拼装待钻孔桩施工完成后在钻孔桩施工平台上进行。
钢围堰下沉就位后，进行钢围堰水下混凝土封底，封底混凝土采用分区灌注，混凝土由低处向高处分区域施工，封底混凝土达到设计强度的90%以上时，进行套箱内排水，凿出桩头进行承台施作。
1施工工艺在15#墩钻孔桩完成后在墩位施作双壁钢套箱围堰，具体施工步骤如下：15#墩双壁钢套箱堰施工工艺详见下图。
15#墩双壁钢套箱围堰施工流程图在承台位置水面以上的钢护筒上焊接牛腿→搭建组拼平台→拼装首节钢围堰→安装限位装置→在护筒顶拼装纵横梁→安装提升系统→吊起钢套箱围堰→拆除底平台→使钢套箱围堰下沉至设计位置→接高钢套箱围堰到设计高度→钢套箱围堰拼装完成后对焊接进行全面检查→经检查符合要求后注水下沉→下沉过程中及时按设计调整钢套箱围堰位置→下沉到位后清理钢套箱围堰内封底厚度部分的碴土→然后灌注水下封底混凝土→强度达到90%后，边排水边安装钢套箱围堰内支撑→围堰内排水，清理基底，割除设计承台底高程以上的钻孔桩钢护筒→凿除桩头混凝土，检测桩基质量→合格后绑扎承台钢筋和塔吊底节段钢筋→安设降温管→灌筑承台混凝土→混凝土养生后→拆除钢围堰。
2施工方法2.1加工制作根据工地运输设备、起吊设备及施工场地的能力，钢套箱围堰在15#墩左侧岸边加工场地内分节分块加工制作安装。
在岸上进行下料制作，由履带吊吊放在拼装台上按节组拼，进行检查、校正、围焊。
为防止钢围堰隔仓内漏水，应对其进行水密性检验。
沉箱围堰施工工法
沉箱围堰施工工法1. 简介沉箱围堰是一种常用的临时结构，用于在土方工程中实现水按一围封闭，确保施工过程中的安全和高效。
本文将介绍沉箱围堰施工的基本原理、施工步骤以及注意事项。
2. 沉箱围堰的原理沉箱围堰通过固定水平钢箱体在地下土层中，将水按一围封闭。
钢箱体通常由一系列的密封箱单元组成，通过连接件连接在一起，形成整体结构。
围堰施工时，首先在施工区域挖掘出一个浅而宽的坑道，然后将钢箱体低耗进入坑道，最后通过土工材料填充空隙，以加固围堰。
3. 沉箱围堰施工步骤步骤1：施工准备在施工前，需要进行详细的工程测量和设计，确定沉箱围堰的尺寸、数量和位置。
然后，根据设计要求准备所需的材料和设备，包括钢箱体、连接件、土工材料、挖掘机械等。
步骤2：挖掘坑道根据设计要求，在施工区域挖掘出一个浅而宽的坑道。
坑道的宽度应略大于钢箱体的宽度，以确保顺利地低耗进入。
步骤3：安装钢箱体将钢箱体逐个低耗进入坑道。
在安装过程中，需要确保钢箱体的水平度和位置准确，以保证围堰的稳定性。
步骤4：连接钢箱体通过连接件将钢箱体连接在一起，形成一个整体结构。
连接件应具备足够的强度和密封性，以确保围堰的稳定和水密性。
步骤5：填充土工材料使用适当的土工材料填充钢箱体周围的空隙，以加固围堰。
填充过程中，需要逐层进行夯实，确保填充物的紧密性。
步骤6：完成围堰施工在完成填充土工材料后，检查围堰的稳定性和水密性。
必要时，进行必要的调整和修复，以确保施工质量。
4. 注意事项•沉箱围堰施工需要经验丰富的工程师和专业施工人员进行操作，确保施工的安全和高效。
•在施工过程中，要对周围环境进行合理的保护，避免因施工而对周围建筑和地下管网等造成损害。
•施工前要进行详细的土层和地下水的调查，根据工程需要选择适当的围堰施工方案。
•在施工过程中，要对围堰的稳定性和水密性进行定期检查和维护，及时发现和处理问题。
以上是沉箱围堰施工工法的基本原理、施工步骤以及注意事项。
在实际施工中，根据具体工程需要进行调整和改进，以提高施工质量和效率。
钢套箱围堰施工工艺
钢套箱围堰施工工艺1工艺概述钢套箱围堰是为水中承台施工而设计的临时阻水结构，其作用是通过套箱侧板以及底部封底混凝土为水中承台施工提供无水环境，同时可兼做承台施工模板。
当围堰兼做承台模板时，钢套箱周边尺寸和承台一致，也可比承台每边大0.1～0.2m；当围堰仅作阻水结构时，钢套箱应比基础尺寸大1.0～1.5m，同时应满足抽水设备和集水井设置的需要。
钢套箱围堰适用于河床易清淤吸泥、河床覆盖软弱层较薄的水中低承台基础施工，主要用作承台施工挡水结构。
采用钢套箱围堰作为水中承台施工的阻水结构时，一般按先围堰、后桩基承台的顺序组织施工。
2作业内容本工艺主要作业内容有：准备、制作、浮运、下沉、清基和灌筑水下封底混凝土、套箱的拆除等。
3质量标准及检验方法《铁路桥涵工程施工质量验收标准》TB10415-2003《铁路混凝土工程施工质量验收标准》TB10424－2010《高速铁路桥涵工程施工质量验收标准》TB10753—2010《铁路工程基桩检测技术规程》（TB10218－2008）4工艺流程图钢围堰加工厂内分块制作→围堰拼装→围堰下河→围堰浮运至墩位，初定位→围堰接高(按需要) →围堰下沉、精确定位→灌注封底混凝土→围堰拆除→混凝土灌注5工艺步骤及质量控制一、钢套箱制作1、钢套箱壁板制作根据现场的吊装能力，对围堰壁板进行分块加工，并编号。
每个壁板块段加工完成后均单独进行检验，其加工精度详见《铁路钢桥制造规范》（TB10212-2009）。
2、钢套箱内支撑制作根据现场的吊装能力，对内支撑进行分块加工，并编号。
每个内支撑块段加工完成后均单独进行检验，其加工精度详见《铁路钢桥制造规范》（TB10212-2009）。
3、钢套箱围堰的组拼(1)钢套箱整体吊装：当钢套箱平面尺寸较小，重量较轻时，可以在岸边或水中铁驳上将围堰拼装成一整体，浮运至墩位处，然后用浮吊起吊钢套箱下沉就位。
（2）钢套箱分节吊装：当钢套箱整体重量较重，高度较高时，可以在岸上或水中铁驳上竖向分节组拼，然后浮运至墩位处，浮吊分节吊装。
钢套箱围堰施工工艺
钢套箱围堰施工工艺一工艺概述适用于流速小、埋置不深、覆盖层较薄、平坦岩石河床的水中基础，也可以修建桩基承台。
无底套箱用木板、钢板或钢丝水泥制成，内部设钢木支撑。
根据工地起吊、移运能力和现场实际情况，钢套箱可制成整体式或装配式，并采取相应措施，防止套箱接缝渗漏。
钢套箱具有可靠的整体性和良好的防水性，亦有利于分块拼装重复使用。
与土石围堰相比不仅节约填筑工程量，而且减少对河流的污染，减少挖基数量，桥梁钻孔桩使用钢套箱顶搭设钻机的工作平台和修筑承台底板的操作平台，既是围水设备又可作为基础或承台施工模板使用，如果相同结构型式墩台基础数量较多，钢套箱能周转使用时，则更不失为一种工程费用低，工期短的施工方法。
二适用条件适用于水深较深，地质条件较差无法采用钢板桩围堰的桥梁工程承台施工。
三作业内容钢套箱围堰基础施工主要作业内容分为准备、制表、就位、下沉、清基和灌注水下混凝土、套箱的拆除等程序。
施工准备时用2―4艘20吨船只组成工作平台；制作系在岸上加工拼装组件，运往工作平台组成工作无底套箱；就位系将工作平台浮运或吊运至基础位置，按测量控制就位；下沉时将套箱吊起，拆去工作平台上的脚手架，慢慢下沉。
钢套箱围堰承台施工工艺主要作业内容为：钢套箱的加工试拼、工作平台搭设测定桩位、钢套箱的吊装、钢套箱在桩顶就位、封底混凝土灌注、排水、凿除桩头、吊装钢筋骨架灌注承台混凝土、养护、拆促钢套箱。
四质量标准及检验方法五施工准备1 钢套箱围堰基础施工准备1）应根据桥梁工程要求、河道水位要求、流速大小以及移动设备要求，做好钢套箱的施工工艺设计。
2）做好墩台基础的测量放样标志工作。
3）做好钢材、机械设备的到场、天气预报等工作。
2 钢套箱围堰施工准备1）深水桩基础或沉井基础已经施工完毕。
2）根据河道的水流、水位情况，做好通航等工作。
3）在桩顶上搭设脚手平台，测定桩的位置及安装吊箱时作为导向之用，在墩位上选出10根桩，每根桩上套上一个特制桩帽。
钢套箱围堰施工工艺
钢套箱围堰施工工艺摘要：本文重点介绍无底钢套箱的设计、制作、安装和封底混凝土的施工方法，其中钢套箱的分块制作，现场拼装，整体下放工艺因避免使用大型船机设备，大大节约工程成本取得较好的效果，可广泛应用。
1 引言钢套箱围堰是为解决承台和桥墩施工而设计的临时阻水结构，其作用是通过钢套箱围堰和封底混凝土阻水，为水上承台和水上桥墩的施工提供无水的干施工环境。
施工时必须满足通航和泄洪的要求，采用钢套箱围堰施工钢套箱围堰是井筒状结构物，它是以井内挖土，依靠自身重力克服井壁摩阻力后下沉到设计标高，然后经过混凝土封底，为水上承台或水上桥墩的施工提供无水的干施工环境。
钢套箱围堰的特点：埋置深度可以很大、整体性强、稳定性好、能承受较大的竖向荷载和水平荷载、同时是施工中的挡土、挡水的结构物，施工工艺不复杂，因此在桥梁工程中得到较广泛的应用。
2 钢套箱施工2.1 钢套箱设计2.2 钢套箱制作(1) 材料：所用的钢材和焊接材料符合设计规定，并且有厂家质量保证书。
(2) 放样、下料：按照图纸尺寸，对面板及其他构件进行放样、下料，对于内外壁面板在加工图中必须考虑错开纵缝，防止应力集中。
(3) 坡口加工：面板坡口采用刨边机加工，以保证拼装和焊接质量。
(4) 单块组装：单块钢构件的组装在平台上进行。
将外面板、内面板和其他构件按图纸进行组装点焊固定。
(5) 单块焊接：将组装好的单块钢构件进行焊接，焊接时采用合理的顺序和工艺，减少应力和变形，对于连接与面板(井壁)的焊接，两端留250mm待工地整体组装后再焊接。
(6) 加固：为防止单块钢构件在运输和吊运过程中变形，对单块钢构件的开口用型钢进行加固。
2.3 钢套箱运输钢套箱单块钢构件重量5t左右。
用履带吊吊运，每个钢套箱的第一节钢构件均运至岸边场地上进行整体拼装。
第二节、第三节单块钢构件直接用岸边履带吊运至水上进行拼装。
2.4 钢套箱拼装(1) 测量复核：拼装以前，在平台上预先测放出钢套箱大样，对单块的编号进行复核，防止误拼影响钢套箱精度。
钢套箱围堰施工技术
钢套箱围堰施工技术钢套箱钢堰施工技钢1 述概天钢洲大钢061#墩钢水中墩,墩位钢钢堰施工钢河床钢高钢11。
5,12。
4m,水位钢高15。
7m，钢孔灌注钢直径2.5m,共12个,幅墩身.承双台平面尺寸钢矩形17。
3×23.1m,厚度5m, 四角倒角半径R=2。
1m,承台底面钢高+6。
5m,钢部钢高11.5m，承台准钢在高度上分次施工两，第一次施工2m高，第二次施工3m高，承台混凝土钢方量1979。
2m3。
根据河床钢高、承台底部钢高及施工钢的水位钢高,承台施工采用钢套箱钢堰支钢，钢堰钢高度16.5m,分三钢而成拼装,每钢共分10钢。
在钢孔钢钢钢筒上钢牛腿平台作钢支承，钢行钢堰的和下放拼装，钢堰下放到位后灌注2。
0m厚封底混凝土，待封底混凝土强度达85％后钢堰将内水抽干，钢行钢钢钢除、封底混凝土钢理,完成钢基钢并2 钢套箱钢堰钢钢及加工2。
1钢堰施工钢钢套箱钢堰作钢承台的模板，主要由钢板、支撑、下放及反钢下它内沉构及钢向钢和封底混凝土钢成，钢堰全高16。
5m（含刃脚高0。
5m),共分底、钢及接高钢共三钢,钢钢部分钢重构466t(未钢下放系钢），封底混凝土500m3，全部钢堰下放钢重489。
44T。
钢堰下放到位后刃脚底钢高钢4。
5m，钢钢高钢17m。
套箱钢堰钢钢比承台周钢尺寸均大0。
05m,钢堰高度上分钢底、钢及接高钢三钢,底钢钢堰高6.5m(含刃脚高0.5m)，钢钢高6m，接高钢4m;钢堰内支撑共四道，最底钢支撑主要用于钢堰下到位封底混凝土钢内沉筑前的钢堰底部支撑,此钢支撑埋入在封底混凝土中内;底钢支撑用于钢堰下到位封底混凝土钢筑前及钢堰抽水后施工第一钢承台钢沉内的钢堰底部支撑，在承台第一钢施工完钢后钢行除拆;钢钢支撑在承台内及墩身施工出水后钢行除拆;接高钢支撑主要用于钢堰防水接高钢内1的支撑，在墩身施工出水后钢行除. 拆2。
2钢堰支撑内钢堰支撑包括水平撑杆和梁。
最底钢用于抵抗封底混凝内内框土灌注前钢堰外钢土钢力作用。
5、无底钢套箱围堰施工工艺工法资料
无底钢套箱围堰施工工艺工法资料1. 无底钢套箱围堰介绍无底钢套箱围堰是一种常用于施工较深的基础和槽坑的安全防护设施。
该设施由连接的钢箱构成，使用时将其垂直放置，以围住基坑或槽坑，并防止地下水渗透。
与传统的混凝土墙相比，无底钢套箱围堰可快速组装、具有良好的密封性和重复使用性，由此广泛应用于建筑、桥梁、道路和隧道等工程的土方开挖施工中。
2. 无底钢套箱围堰施工工艺2.1 基坑准备在进行无底钢套箱围堰施工前，需要进行基坑准备，包括清理现场、勘探地质情况、设置支撑体系和排水设施等。
对于基坑的不同地质情况，需要进行相应的处理和加固。
2.2 吊装和安装在进行框箱式无底钢套箱围堰的安装前，需要先按照施工图进行组装并进行检查。
然后使用专业吊装设备将无底钢套箱围堰逐个吊装到基坑内，并进行定位和垂直度调整。
最后，通过调整各个方向的水平度，保证围堰整体平稳。
2.3 固定与连接为确保无底钢套箱围堰的牢固性，需要进行固定与连接。
具体方法包括加重实心物体、在箱体底部注填水泥或铸制锚固桩、设置斜杆等。
同时，需要检查围堰的连接处是否完好，如有破损或松动应及时处理。
为避免地下水渗入，箱体底部应设置橡胶密封条。
2.4 进行土方开挖在无底钢套箱围堰安装固定后，即可进行土方开挖。
土方开挖时，要保证挖土深度适当，不超过围堰高度，并且需要控制挖土的速度和深度，避免框箱遭受沉重的压力。
2.5 施工期间监测和维护在施工期间，应定期进行围堰的检查和监测，特别是检查围堰连接处是否紧固，盖板是否完好，橡胶密封是否有效等。
并及时处理发现的问题。
同时，在施工期间也需要进行排水处理，以确保基坑内不积水。
3. 无底钢套箱围堰施工注意事项3.1 重视安全无底钢套箱围堰安装前，需要对基坑进行勘探，了解地质情况，确保施工的安全性。
同时，在施工过程中，需要进行警示标志设置、扣好安全带、禁止乱跑等措施，切实保障施工人员的安全。
3.2 注意维护在无底钢套箱围堰施工过程中，需要对围堰进行维护和检查。
钢套箱(沉箱)围堰工艺
海上桥墩如何施工，钢套箱（沉箱)围堰工艺钢套箱顾名思义是套在永久结构外面的临时结构，起到围堰作用。
钢套箱为桥梁基础及下部构造水上施工作业中常用的一类围护结构形式，尤其适合于大河流中的深水基础，能承受较大的水压，保证基础全年施工安全度汛.特别是在一些施工条件困难或受水文、地形、地质条件限制而无法采用钢板桩、筑岛围堰等围护结构的条件下,钢套箱更显示出了其优越性。
常用的钢套箱分单壁和双壁两种，由于单壁钢套箱刚度差，一般深水基础较少采用，实际工程中大部分情况下采用双壁钢套箱。
钢套箱围堰是一种无底结构,下沉后底部着床或嵌入河床,然后用水下混凝土封底，排水后形成围堰.（二）、钢套箱构造钢套箱平面形状可根据承台形状加工成圆形、矩形、也有其他形状。
立面分层，平面分块。
堰壁钢壳由有加劲肋的内外壁板和多层水平桁架所组成。
堰壁底端设刃脚，以利切土下沉。
在堰壁内腔,用隔舱板将其对称地分为若干个密封的隔舱，以利于下沉和排水.双壁钢套箱多采用工厂加工，现场拼装的方法，为便于运输和拼装一般立面分层高度不大于3m，平面分块长度不大于5m，壁厚0。
8~1.5m。
节段采用高强螺栓连接，并设置橡胶止水带用于止水密封。
同时分设多个横向互不通水的隔水仓，以便在下沉过程中根据施工需要分仓对称灌水。
（三）、钢套箱安装及下沉1、先桩后堰法施工此法是先搭设钻孔平台进行钻孔桩施工,钻孔桩施工结束后，钢套箱借助钻孔平台拼装下水.接高桩基钢护筒作为钢套箱悬吊系统的承重立柱，在承重立柱上安装悬吊系统主梁（贝雷梁或型钢），主梁上安装横梁（多为型钢），横梁上安装导链或千斤顶.利用钻孔平台拼装首节钢套箱，并于套箱与钢护筒之间焊接导向架，以便克服水流冲击影响，保证下沉位置准确。
然后用导链或千斤顶将首节套箱提起，拆除套箱下部的钻孔平台,下沉钢套箱入水至自浮状态，继续拼装第二节钢套箱,然后注水下沉，直至钢套箱着床.钢套箱着床后使用长臂挖掘机、抓斗或空气吸泥机继续下沉至设计高程，清底后在刃脚内外抛填沙袋或片石，然后对钢套箱进行封底。
承台钢套箱围堰施工工艺
承台钢套箱围堰施工工艺背景钢套箱围堰是一种常见的桥梁基础施工工艺，其主要作用是围护桥墩或承台基础，并在围护范围内进行土方、打桩、浇筑混凝土等施工作业。
本文主要以承台钢套箱围堰施工工艺为例，介绍其施工要点和注意事项。
施工前准备在进行承台钢套箱围堰施工前，首先应进行现场勘测，确定围堰的位置、尺寸、深度等参数，并进行现场验收。
确认合格后，应准备施工材料和设备，包括：•钢筋、模板、脚手架等；•钢套箱和配重；•升降机、混凝土搅拌车等施工设备；•手持式通讯设备等。
施工步骤1.布置现场在施工现场进行布置，固定好脚手架、锚杆等设备。
钢套箱应按设计要求下放至基坑底部，箱体应对正位于地面上。
2.进行地基处理在围堰范围内进行地基处理，清除浑浊土壤，确保基底坚实平整。
3.安装钢筋和模板按设计要求安装钢筋，模板应严格按图纸要求搭设，以保证围堰的铸造质量。
如有需要，可在模板中设置通风孔。
4.安装钢套箱和配重在围堰内侧安装钢套箱，按设计要求并根据现场实际情况进行配重。
保证钢套箱和配重的实际位置与设计位置一致。
5.进行土方和打桩工作在围堰内进行土方和打桩，必要时可进行加固。
6.浇筑混凝土待土方和打桩完毕后，进行混凝土浇筑。
浇筑高度应逐层进行，每层高度不超过1.5m。
均匀浇注，避免空洞和杂物混入。
7.拆模除框、清理待混凝土充分凝固（一般为28天），进行拆模除框，清除围堰内残留杂物。
施工注意事项1.施工前应对围堰位置、尺寸、深度进行详细的勘测验收，避免出现设计问题；2.模板要求严格按设计要求搭设，并保证牢固可靠；3.施工过程中注意安全，使用设备时要格外注意；4.浇筑混凝土时，应尽量避免混凝土堵塞和震动过度，避免出现裂缝；5.拆模除框时应注意安全，避免对围堰造成损坏；6.混凝土的养护时间一般为28天，注意充分凝固后再进行后续工作。
结论承台钢套箱围堰施工工艺是桥梁基础施工中较为常见的一种，其施工要点主要包括现场勘测、模板安装、钢套箱安装、浇筑混凝土等步骤。
4、有底钢套箱围堰施工工艺工法【范本模板】
有底钢套箱围堰施工工艺工法（QB/ZTYJGYGF-QL—0204—2011）桥梁工程有限公司张洪伟杨洋1 前言1。
1 工艺工法概况有底钢套箱又名钢吊箱，是为深水高桩承台施工而设计的临时隔水结构，在大跨深水桥梁的基础施工中得到广泛的应用。
1.2 工艺原理有底钢套箱是通过套箱侧板和底板上的封底混凝土围水，为高桩承台施工提供无水的施工环境。
2 工艺特点有底钢套箱与无底钢套箱相比，受水深的影响相对较小，水流阻力小利于通航、材料用量少，施工工期短，施工难度小。
且利用护筒及其它措施定位较为容易、定位精度高；封底混凝土受底板约束，质量易于保证，数量准确；套箱悬挂于支撑系统上，不接触河床，避免了河床高低不平的影响。
3 适用范围适合于高桩承台,或承台下为较厚的软弱土层、且水深流急时，多采用有底钢套箱作为支撑、防水结构来进行深水基础施工。
4 主要技术标准《公路桥涵施工技术规范》（JTG/T F50）《铁路桥涵施工规范》(TB 10203)《铁路桥涵工程施工质量验收标准》(TB 10415）《城市桥梁工程施工与质量验收标准》（CJJ 2）《钢结构设计规范》(GB 50017）5 施工方法有底钢套箱一般均采用先桩后围堰施工方法,围堰的安装主要有墩位组拼和场外组拼两种。
墩位组拼：采用在岸上加工场分块加工，驳船运输至墩位处，浮吊或其他吊装设备分块吊安，组拼成整体后分节段下沉就位,底板封堵、清理、灌注封底混凝土，抽水、体系受力转换，承台混凝土施工.场外组拼:采用在岸上加工场分块加工并组拼成节段，然后整体或分节段拖运至墩位处下沉就位，底板封堵、清理、灌注封底混凝土，抽水、体系受力转换，承台混凝土施工。
6 工艺流程及操作要点6.1 施工工艺流程有底钢套箱主要有墩位组拼和场外组拼两种，其施工工艺如下:图1 施工工艺流程图6。
2 操作要点6。
2.1 有底钢套箱设计1 水文地质技术参数的选择当承台地面距河床面较高,或承台以下为较厚的软弱土层、且水深流急时，目前多采用有底钢套箱作为防水措施来进行深水基础施工。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
海上桥墩如何施工，钢套箱（沉箱）围堰工艺
钢套箱顾名思义是套在永久结构外面的临时结构，起到围堰作用。
钢套箱为桥梁基础及下部构造水上施工作业中常用的一类围护结构形式，尤其适合于大河流中的深水基础，能承受较大的水压，保证基础全年施工安全度汛。
特别是在一些施工条件困难或受水文、地形、地质条件限制而无法采用钢板桩、筑岛围堰等围护结构的条件下，钢套箱更显示出了其优越性。
常用的钢套箱分单壁和双壁两种，由于单壁钢套箱刚度差，一般深水基础较少采用，实际工程中大部分情况下采用双壁钢套箱。
钢套箱围堰是一种无底结构，下沉后底部着床或嵌入河床，然后用水下混凝土封底，排水后形成围堰。
（二）、钢套箱构造
钢套箱平面形状可根据承台形状加工成圆形、矩形、也有其他形状。
立面分层，平面分块。
堰壁钢壳由有加劲肋的内外壁板和多层水平桁架所组成。
堰壁底端设刃脚，以利切土下沉。
在堰壁内腔，用隔舱板将其对称地分为若干个密封的隔舱，以利于下沉和排水。
双壁钢套箱多采用工厂加工，现场拼装的方法，为便于运输和拼装一般立面分层高度不大于3m，平面分块长度不大于5m，壁厚0.8～1.5m。
节段采用高强螺栓连接，并设置橡胶止水带用于止水密封。
同时分设多个横向互不通水的隔水仓，以便在下沉过程中根据施工需要分仓对称灌水。
（三）、钢套箱安装及下沉
1、先桩后堰法施工
此法是先搭设钻孔平台进行钻孔桩施工，钻孔桩施工结束后，钢套箱借助钻孔平台拼装下水。
接高桩基钢护筒作为钢套箱悬吊系统的承重立柱，在承重立柱上安装悬吊系统主梁（贝雷梁或型钢），主梁上安装横梁（多为型钢），横梁上安装导链或千斤顶。
利用钻孔平台拼装首节钢套箱，并于套箱与钢护筒之间焊接导向架，以便克服水流冲击影响，保证下沉位置准确。
然后用导链或千斤顶将首节套箱提起，拆除套箱下部的钻孔平台，下沉钢套箱入水至自浮状态，继续拼装第二节钢套箱，然后注水下沉，直至钢套箱着床。
钢套箱着床后使用长臂挖掘机、抓斗或空气吸泥机继续下沉至设计高程，清底后在刃脚内外抛填沙袋或片石，然后对钢套箱进行封底。
先搭设钻孔作业平台钻孔后下沉钢套箱施工工艺流程图
2、先堰后桩法施工
钢套箱施工
该方法钢套箱下沉到位后可作为钻孔桩的施工平台，能够降低工程成本，但需要搭设钢套箱沉放平台。
钢套箱沉放平台以钢管桩为支撑，套箱下沉完毕后拔除内侧钢管桩。
钢管桩下端距水面30cm处焊接牛腿，牛腿上纵向铺设工字钢作分配梁，上铺横向工字钢作为套箱的承重梁。
钢管桩上布置在前、后、左、右四个方向，分上下2 层导向横撑和滚动轴承，安置位置全部需由测量班精确定位，保证套箱下沉精度。
钢套箱节段按设计要求在施工场地加工，节段拼焊后进行焊接质量检验及水密试验。
完成后用驳船将分节段运至墩位。
利用水上浮吊及过渡段上支立汽车吊吊装节段，在钢管桩下方的承重梁上分节段拼装钢套箱。
先下沉钢套箱后搭设钻孔作业平台施工工艺流程图
下沉平台上层平面图
下沉平台下层平面图
在下沉平台下层拼装首层钢套箱，每节连接处必须放置止水条，所有连接螺栓全部拧紧，保证钢套箱的密封性。
第一层套钢箱拼装完成后，利用钢管桩平台上的千斤顶沉放系统下沉。
沉放系统由接高的平台钢管桩、千斤顶、扁担梁及精轧螺纹钢吊杆组成。
沉放系统
钢套箱下沉步骤：千斤顶起吊钢套箱，拆除承重梁，利用千斤顶循环操作下沉钢套箱入水，钢套箱自浮，拆除起吊梁，固定钢套箱在钢管桩牛腿上，拼装下沉第二层钢套箱，下沉力不足时，向舱内注水，增加钢套箱下沉自
重。
沉至河床时，遇到阻力，注水仍下沉力不足时，可利用长臂挖掘机、抓斗或吸泥机将钢套箱刃脚处砾石排出使钢套箱下沉到设计高程。
在流水中施工，钢套箱下沉时会受到水平力的作用，在下沉过程中钢套箱倾斜度及平台位置要求不超过规范允许值，采用有效的导向、定位设施是必须的。
钢套箱定位系统可利用钢管桩作为定位桩，安装导向横撑和滚动轴承，布置在前、后、左、右四个方向，分上下2 层，既控制了钢套箱平面位置，又能控制其倾斜度。
钢套箱定位系统是在露出水面的钢管桩上对称焊接两层导向横撑，控制套箱斜度。
导向横撑前端安装滚动轴承，以利下沉滑动。
钢套箱入水
钢套箱自浮，解除沉放系统
第二节钢套箱拼装
•插打钻孔桩钢护筒
埋设时首先在钢套箱上对钻孔桩位进行测量放样，按规范要求定位安装导向框架；然后用浮吊配合，将钢护筒从导向框架内徐徐下放到河床上，再用浮吊、振动锤等设备将钢护筒打设到设计标高。
在该过程中，要用测量仪器进行全程监控，以防钢护筒偏位、倾斜等，控制值要符合规范要求。
•钢套箱封底
钻孔桩钢护筒全部插打完成后，进行钢套箱封底施工。
为保证封底质量，应将钢套箱沉放平台中间的临时钢管桩拔除。
考虑水深、桩间距、封底面积、承台底高程等因素经计算确定封底混凝土厚度，封底混凝土为水下混凝土，标号不宜小于C30，使用导管灌注，导管布设应符合砼流动性要求，并在砼初凝前完成封底施工。
为保证浇注封底混凝土的防水效果，在浇注混凝土前先在侧板上开设洞口或浇注时安放水泵抽水，保证箱内外的水位一致，减少钢套箱内的水压力，以免影响混凝土质量。
钢套箱封底
•钻孔平台搭设
考虑到在后期钻孔桩施工时平台上需要走行混凝土罐车及吊车等大型机械设备，因此在布置平台分配梁时，钢套箱中间需要布置钢管桩，钢套箱下沉平台外侧钢管桩不动，直接作为钻孔平台。
采用工字钢作为钻孔桩平台横梁及分配梁，横梁布设在钢管桩上，套箱侧壁也作为横梁的支撑。
钻孔平台不应与钢护筒连接。
套箱中间增加的钢管桩，可在封底混凝土施工过程中安装，为保证封底混凝土质量，钢管桩下端插入封底混凝土深度不应大于1m。
钻孔平台搭设平面图
钢套箱管桩布设
钻孔中的钻孔平台3、钢套箱整体吊装法
多用于先施工钻孔桩后沉放钢围堰的情况，适用于低桩承台。
4、钢套箱浮运法
多用于先沉放钢围堰后施工钻孔桩的情况，适用于低桩承台
钢围堰现场组拼船舶组合布置示意图
首节围堰浮运入水示意图
围堰在拖轮的推动下，浮运输到墩位现场后，利用两侧导向船上的悬臂吊起吊围堰，然后退出工作船，下放围堰入水。
