工程制图基本知识要点

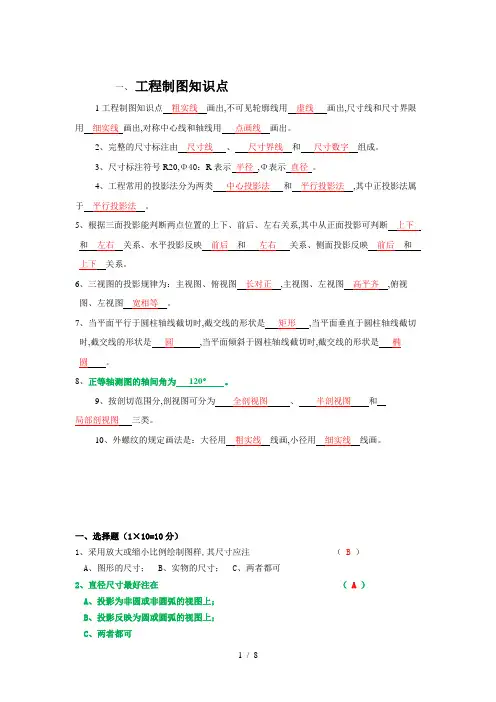

工程制图知识点
一、工程制图知识点1工程制图知识点粗实线画出,不可见轮廓线用虚线画出,尺寸线和尺寸界限用细实线画出,对称中心线和轴线用点画线画出。
2、完整的尺寸标注由尺寸线、尺寸界线和尺寸数字组成。
3、尺寸标注符号R20,Φ40:R表示半径,Φ表示直径。
4、工程常用的投影法分为两类中心投影法和平行投影法,其中正投影法属于平行投影法。
5、根据三面投影能判断两点位置的上下、前后、左右关系,其中从正面投影可判断上下和左右关系、水平投影反映前后和左右关系、侧面投影反映前后和上下关系。
6、三视图的投影规律为:主视图、俯视图长对正,主视图、左视图高平齐,俯视图、左视图宽相等。
7、当平面平行于圆柱轴线截切时,截交线的形状是矩形,当平面垂直于圆柱轴线截切时,截交线的形状是圆,当平面倾斜于圆柱轴线截切时,截交线的形状是椭圆。
8、正等轴测图的轴间角为120°。
9、按剖切范围分,剖视图可分为全剖视图、半剖视图和局部剖视图三类。
10、外螺纹的规定画法是:大径用粗实线线画,小径用细实线线画。
一、选择题(1×10=10分)1、采用放大或缩小比例绘制图样,其尺寸应注( B)A、图形的尺寸;B、实物的尺寸;C、两者都可2、直径尺寸最好注在(A)A、投影为非圆或非圆弧的视图上;B、投影反映为圆或圆弧的视图上;C、两者都可3、角度尺寸数字书写方向应( B )A、垂直于尺寸线且朝向角顶;B、按正常水平书写;C、两者均可4、立体上某一面,如果其二个投影为线框,另一个投影为斜直线,则所反映的平面为(A)A、投影面垂直面;B、投影面平行面;C、一般位置平面5、立体与立体相交,其交线为(B)A、截交线(平面与立体表面);B、相贯线;C、过渡线6、肋、轮辐等结构要素,当横向剖切时,应(B)A、按不剖处理,即不画剖面线;B、按受剖处理,即仍画剖面线;C、两者均可7、半剖视图中,表达外形的部分,其虚线(A)A、应省略;B、仍应画出;C、两者均可8、用钻头加工不通孔时,其孔端锥角应画成( C )A、60°;B、90°;C、120°9、表示用什么方法获得的表面粗糙度,其上限值为Ra=50um。

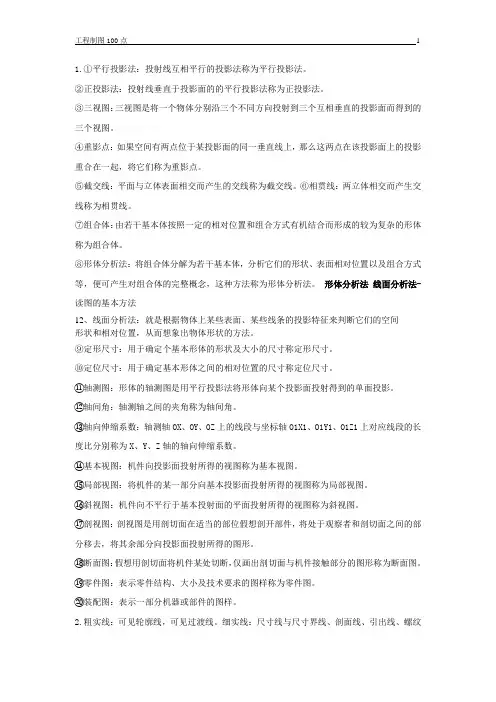

工程制图基本知识全集
1.①平行投影法:投射线互相平行的投影法称为平行投影法。
②正投影法:投射线垂直于投影面的的平行投影法称为正投影法。
③三视图:三视图是将一个物体分别沿三个不同方向投射到三个互相垂直的投影面而得到的三个视图。
④重影点:如果空间有两点位于某投影面的同一垂直线上,那么这两点在该投影面上的投影重合在一起,将它们称为重影点。
⑤截交线:平面与立体表面相交而产生的交线称为截交线。
⑥相贯线:两立体相交而产生交线称为相贯线。
⑦组合体:由若干基本体按照一定的相对位置和组合方式有机结合而形成的较为复杂的形体称为组合体。
⑧形体分析法:将组合体分解为若干基本体,分析它们的形状、表面相对位置以及组合方式等,便可产生对组合体的完整概念,这种方法称为形体分析法。
形体分析法线面分析法-读图的基本方法12、线面分析法:就是根据物体上某些表面、某些线条的投影特征来判断它们的空间形状和相对位置,从而想象出物体形状的方法。
⑨定形尺寸:用于确定个基本形体的形状及大小的尺寸称定形尺寸。
⑩定位尺寸:用于确定基本形体之间的相对位置的尺寸称定位尺寸。
⑪轴测图:形体的轴测图是用平行投影法将形体向某个投影面投射得到的单面投影。
⑫轴间角:轴测轴之间的夹角称为轴间角。
⑬轴向伸缩系数:轴测轴OX、OY、OZ上的线段与坐标轴O1X1、O1Y1、O1Z1上对应线段的长度比分别称为X、Y、Z轴的轴向伸缩系数。
⑭基本视图:机件向投影面投射所得的视图称为基本视图。
⑮局部视图:将机件的某一部分向基本投影面投射所得的视图称为局部视图。
⑯斜视图:机件向不平行于基本投射面的平面投射所得的视图称为斜视图。
⑰剖视图:剖视图是用剖切面在适当的部位假想剖开部件,将处于观察者和剖切面之间的部分移去,将其余部分向投影面投射所得的图形。
⑱断面图:假想用剖切面将机件某处切断,仅画出剖切面与机件接触部分的图形称为断面图。
⑲零件图:表示零件结构、大小及技术要求的图样称为零件图。
⑳装配图:表示一部分机器或部件的图样。

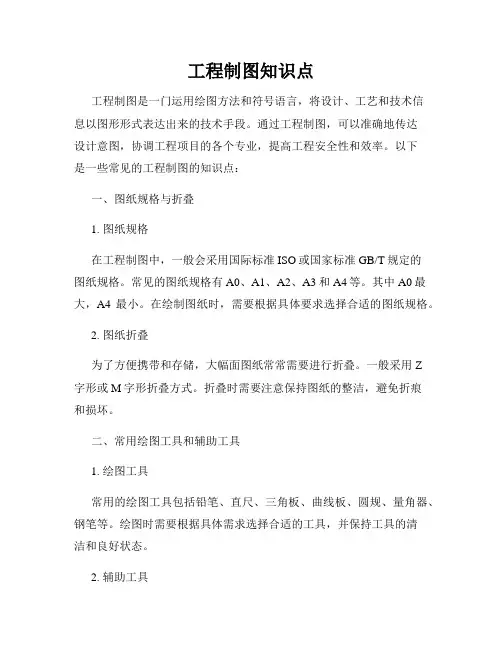

工程制图知识点
工程制图知识点工程制图是一门运用绘图方法和符号语言,将设计、工艺和技术信息以图形形式表达出来的技术手段。
通过工程制图,可以准确地传达设计意图,协调工程项目的各个专业,提高工程安全性和效率。
以下是一些常见的工程制图的知识点:一、图纸规格与折叠1. 图纸规格在工程制图中,一般会采用国际标准ISO或国家标准GB/T规定的图纸规格。
常见的图纸规格有A0、A1、A2、A3和A4等。
其中A0最大,A4最小。
在绘制图纸时,需要根据具体要求选择合适的图纸规格。
2. 图纸折叠为了方便携带和存储,大幅面图纸常常需要进行折叠。
一般采用Z字形或M字形折叠方式。
折叠时需要注意保持图纸的整洁,避免折痕和损坏。
二、常用绘图工具和辅助工具1. 绘图工具常用的绘图工具包括铅笔、直尺、三角板、曲线板、圆规、量角器、钢笔等。
绘图时需要根据具体需求选择合适的工具,并保持工具的清洁和良好状态。
2. 辅助工具辅助工具主要包括橡皮擦、修正液、剪刀、图钉、胶带等。
这些工具在绘图时起到辅助作用,同时也可以提高绘图的准确性和美观度。
三、投影方法与图形投影1. 投影方法在工程制图中,常用的投影方法有正投影和斜投影两种。
正投影是指物体在平行于投影面的方向上投影的方法,常用于平面图的绘制。
斜投影则是指物体从一个斜面上投影到平面上,常用于立体图的绘制。
2. 图形投影图形投影是指将三维物体投影到二维图纸上的过程。
根据投影方法的不同,图形投影可以分为平行投影和透视投影两种。
平行投影是指物体的投影线平行于投影面,透视投影则是指物体的投影线不平行于投影面。
绘图时需要根据实际情况选择合适的投影方法和图形投影。
四、常用的图形符号和标注1. 线型与标注在工程制图中,常用的线型有实线、虚线、点线等。
不同的线型用于表示不同的含义,例如实线表示实物,虚线表示隐藏线等。
此外,还需要标注尺寸和比例,以确保绘制的图纸具有准确的尺寸信息。
2. 图形符号不同行业和专业在工程制图中会使用各自特定的图形符号,例如电气符号、液压符号、管道符号等。
大一工程制图基础知识点
大一工程制图基础知识点工程制图是一门重要的学科,它是工程师在实际工作中不可或缺的技能之一。
作为大一学生,学习工程制图的基础知识点能够为将来的学习和工作奠定坚实的基础。
下面将介绍一些大一工程制图的基础知识点。
一、线条的基本表示方法在工程制图中,线条是最基本的元素之一,它用于表示各种物体的形状和尺寸。
常见的线条表示方法有实线、虚线、粗实线、细实线等。
不同类型的线条表示不同的含义,例如实线表示实物边界,虚线表示隐藏线或剖面线。
二、尺寸标注在工程制图中,尺寸标注是指对物体的尺寸进行标注,以便于实际制造和测量。
尺寸标注的常见方法有直线式尺寸标注和基准线式尺寸标注。
直线式尺寸标注是通过直线将尺寸标注在图纸上,基准线式尺寸标注是通过基准线和尺寸线将尺寸标注在图纸上。
三、图纸的投影方法图纸的投影方法有正投影、斜投影和透视投影等。
正投影是指将物体在水平面和垂直面上的投影画在图纸上,斜投影是指将物体在斜面上的投影画在图纸上,透视投影是指按照透视原理将物体的投影画在图纸上。
四、剖视图的绘制剖视图是将物体通过切割或截面的方式展示出来,以便于观察物体内部的构造和组成部分。
剖视图的绘制可以按照不同的剖面位置和方向进行,如水平剖视图、垂直剖视图、局部剖视图等。
五、常见符号和图例在工程制图中,常常使用一些符号和图例来表示特定的含义和功能,以便于工程师和技术人员的理解和应用。
常见的符号和图例包括电气符号、液压符号、通用线型图例等。
六、图纸的标准化图纸的标准化是指按照一定的规范和标准进行绘制和使用,以确保不同工程师之间的图纸能够互相理解和交流。
常见的图纸标准包括尺寸标注标准、线条表示标准、字体和文字标准等。
七、CAD软件的应用随着计算机技术的发展,计算机辅助设计软件(CAD)在工程制图中的应用越来越广泛。
通过CAD软件,可以更加方便快捷地进行工程制图,提高绘图效率和准确性。
总结:大一工程制图的基础知识点包括线条的基本表示方法、尺寸标注、图纸的投影方法、剖视图的绘制、常见符号和图例、图纸的标准化以及CAD软件的应用。
工程制图全册复习要点
点和直线§1-1投影知识1, 中心投影法1、平行投影法(正投影法斜投影法)§1-2点的投影一个形体是由多个侧面所围成,各侧面又相交于多条侧棱,各侧棱又相交于多各顶点,则只要把这些点的投影画出来,再连成线就可作出一个形体的投影。
所以,点是形体的最基本元素。
且点的投影规律是线, 面, 体的投影基础。
一, 点在三投影面体系中的投影1, 点的直角坐标及三面投影的关系”’到W面的距离’”到V面的距离’”到H面的距离2, 三投影面体系中点的投影规律(1)a’a在同一条投影连线上,垂直于X轴。
这两个投影都反映A点的X 坐标。
a’a⊥X轴(2)a’a”在同一条投影连线上,垂直于Z轴。
这两个投影都反映A点的Z 坐标。
a’a”⊥Z轴(3)点的水平投影到X轴的距离等于侧面投影到Z轴的距离。
这两个投影都反映A点的Y坐标。
”二, 两点的相对位置1、对于两个点在空间就有相对位置的问题了。
(1)对V面投影时,靠近V面的为后,远离V面的为前。
H, W面投影可反映出其前后关系。
(2)对H面投影时,靠近H面的为下,远离H面的为上。
V, W面投影可反映出其上下关系。
(3)对W面投影时,靠近W面的为右,远离W面的为左。
V, H面投影可反映出其左右关系。
三, 重影点当空间两点处于特别位置,即两点恰好在同一条投影线上,此时两点在同一投影面上的投影重合,这时称两点为该投影面的重影点。
四, 投影轴和投影面上点的投影小结:1, 作空间一个点的投影①利用坐标值②利用点到投影面的距离③利用两点间的相对位置。
2, 点的投影方向:自上向下, 自前向后, 自左向右3, 推断重影点的可见性:前遮后, 上遮下, 左遮右§1-2直线的投影一, 直线的投影图从几何学知道,直线是无限长的。
直线的空间位置可由线上随意两点的位置确定,即两点定一线,在次要作直线投影只要作两个点的投影即可。
二, 各类直线的投影特性1, 投影面平行线特点:平行某一投影面,倾斜其他投影面。

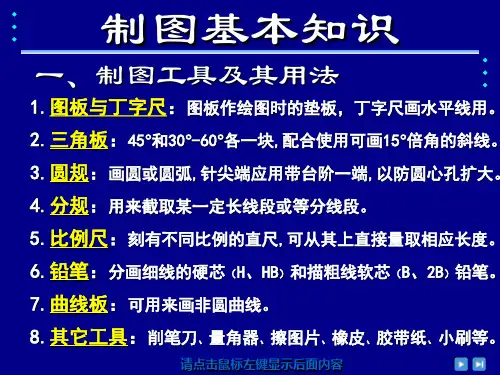

工程制图 基础知识
图
线(GB/T17498-1998)
尺寸注法(GB/T4458.4-1984)
1.尺寸标注基本规则 (略:见组合体尺寸标注) 2.尺寸标注示例
比例尺的用法
可按需要的比例 直接在尺面上截
取所需长度。
铅笔的用法
加深粗实线时使用 ( B 或 2B铅笔 )
画细线或起草时使用 ( H或 HB铅笔 )
曲线板的用法
找4点连三点依次类推。
其它工具的用法
图纸幅面及格式(GB/T14689-1993)
A0 ( 8411189)
A1 ( 594 841)
A3
A2
( 297 420 )
( 420 594 )
A4
( 2 题栏,标题栏位于图
纸的右下角。
比
例(GB/T14690-1993)
即:比例 = 图形尺寸大小 : 实物尺寸大小
字
体(GB/T14691-1993)
汉字为长 仿宋体。
书写示例。
数字、字母 均为斜体。
图板与丁字尺用法
丁字尺头部 应紧靠在图 板左导边。
用胶带纸将图 纸固定在图板
左下方。
画水平线 画垂直线
三角板的用法
用三角板和丁字尺 配合,可画出15°
倍角的斜线。 用三角板配合, 可画出平行线。
圆规的用法
用加长杆配合 ,可画较大的
圆或圆弧
尖端用 台阶端 作圆心 以便定
位。
分规的用法
尖 端 用 锥 形 针 尖 。
请点击鼠标左键显示后面内容
制图基本知识
二、国家标准有关规定
1.图纸幅面及格式(GB/T14689-1993) 2.比例(GB/T14690-1993) 3.字体(GB/T14691-1993) 4.图线(GB/T17498-1998) 5.尺寸注法(GB/T4458.4-1984)
工程制图中必考知识点总结
工程制图中必考知识点总结下面是工程制图中必考的知识点总结:一、图纸种类和规格1. 工程制图的种类工程制图的种类有很多,常见的有建筑制图、机械制图、电气制图、水暖制图等。
每种制图都有其特定的符号和规范。
2. 图纸规格标准的图纸规格有A0、A1、A2、A3、A4等,不同的规格适用于不同的制图需求。
在制图过程中,选择合适的图纸规格是十分重要的。
二、图形投影1. 投影概念投影是把一个物体的形状和大小影射到一个平面上,包括平行投影和透视投影两种方式。
2. 投影方法工程制图中常用的投影方法有正投影和轴测投影,正投影分为一、二和三等角投影。
三、图线和线型1. 图线的种类基本图线包括实线、虚线、点划线、粗细线等,在工程制图中,不同的图线代表不同的意义。
2. 线型符号根据不同的设计要求,绘图中需要使用不同的线型符号,包括连续粗线、破折线、菲涅耳线等。
四、尺度和比例1. 尺度的概念尺度是指图纸上所绘物体的比例与实物的比例之间的关系,通常用分数或比值表示,如1:50、1/100等。
2. 标准尺度在工程制图中,常用的标准比例尺包括1:1、1:2、1:5、1:10、1:20、1:50等,选择合适的尺度可以使图纸更加清晰易读。
五、图形的尺寸标注和公差1. 尺寸标注原则尺寸标注是为了表示物体的尺寸和形状,标注的尺寸要符合规范,要简洁明了且准确无误。
2. 尺寸公差在工程制图中,尺寸公差是指允许的尺寸变化范围,在标注尺寸时需要考虑尺寸公差的影响。
六、符号和标志1. 机械制图符号在机械制图中,常用的符号包括直线、圆弧、螺纹、孔等,掌握这些符号的意义和用法是必不可少的。
2. 电气制图符号电气制图中的符号包括线路、元件、连接等,了解这些符号的含义对于正确理解电气系统非常重要。
七、图形的测绘和绘制1. 绘图工具工程制图的绘制工具包括尺子、曲线板、圆规、分度尺等,掌握这些绘图工具的使用方法是基本功。
2. 绘图技巧为了提高绘图效率和质量,需要掌握一些绘图技巧,如画线顺序、线条的粗细控制、标注的位置和方式等。
工程制图主要知识点总结
工程制图主要知识点总结一、工程制图的概念和分类1. 概念:工程制图是将工程设计方案中的思想、构思、要素和计算结果用图形符号、线条、文字等形式准确地表达出来,以便于相关人员进行理解、传达和实施的一种技术手段。
2. 分类:工程制图可分为机械制图、土建制图、电气制图等多种类型,根据不同的制图目的和对象,可以进一步细分为总平面图、立面图、剖面图、工艺流程图、PID图等。
二、工程制图的基本知识1. 理论基础:工程制图的理论基础主要包括几何学、投影学、工程图学等。
其中,几何学是制图的基础,投影学是制图的核心,工程图学是制图的应用。
2. 制图工具:工程制图需要使用一系列工具,如绘图仪器(如直尺、圆规、量角器等)、书写工具(如铅笔、钢笔、三角板等)、作图辅助工具(如细线带、图钉、粘胶带等)等。
3. 制图规范:工程制图需要遵循相关的规范和标准,如国家标准、行业标准、企业标准等,以保证图纸的规范化、标准化和统一化。
4. 制图技术:包括手绘制图、CAD制图、CAM制图等多种技术手段,其中CAD制图是目前应用最广泛的一种。
三、工程制图的主要内容1. 制图对象:工程制图的对象主要包括工程构件、装置设备、工作过程、工艺流程、管线布置等。
2. 制图要素:工程制图的要素包括图形符号、尺寸标注、文字说明、图例、符号标记、图框标题等。
3. 制图内容:工程制图的内容包括平面图、立面图、剖面图、总平面图、流程图、详图、图样等,还包括相关的投影、尺寸、公差、视图比例等内容。
四、工程制图的应用领域和重要意义1. 应用领域:工程制图广泛应用于机械制造、建筑施工、电气工程、化工工艺、矿山勘探、交通运输、水利水电等众多领域。
2. 重要意义:工程制图是设计、制造和施工的重要环节,它是工程技术人员沟通交流、信息传递、产品表达、工作指导的重要工具,对于提高工程质量、降低成本、保障安全、促进发展具有重要意义。
五、发展趋势和应用前景1. 技术发展:随着CAD、CAM、CAE等数字化技术的发展和普及,工程制图的方式和手段正在发生深刻变革,数字化制图、三维制图等技术正逐渐成为主流。
工程制图知识梳理要点
工程制图知识梳理目录第一章绘图基本知识 (1)第二章点、线、面的投影 (3)第三章基本体的投影及表面交线 (6)第四章组合体 (8)第五章机件常用表达方法 (8)第六章螺纹、常用标准件与齿轮 (11)第一章绘图基本知识1.图线2.尺寸注法1.以mm为单位时,不需要标注单位。
2.尺寸是机件的最后完工尺寸(和比例没有关系)。
3.每一尺寸只标注一次。
4.尺寸界线伸出尺寸线2-3mm。
5.大于半圆标Φ,小于半圆标R.(看作完善圆)6.文字标注,遇到斜的情况,要往上放;如果竖直就往左放。
3.图形分析1.尺寸分析1.尺寸基准:确定平面图形各线段形状大小的几何元素如对称线大圆中心线长直线。
2.定型尺寸:确定各线段大小的尺寸。
3.定位尺寸:确定各部分相对位置的尺寸(要有横,纵两个尺寸)4. 线段分析1. 已知线段:定型,定位尺寸都有的线段2. 中间线段:具有定型尺寸和一个定位尺寸的线段3. 连接线段:只有定型尺寸,没有定位尺寸的线段4. 作图步骤1. 基准线和定位线2. 所有已知线段3. 中间线段4. 连接线段5. 尺规绘图的一般方法和步骤1. 布置图形(基准线)2. 底稿,不分粗细,轻描淡写3. 描深4. 标注尺寸,填写标题栏第二章点、线、面的投影注:I. 我国采用第一角画法II. a’是主视图,a’’是左视图,a是俯视图。
III. 主视图面为V 侧视图为W 俯视图为H一. 点的投影1. 两面投影确定一个点的空间位置(第三面投影)2. 水平投影到OX轴的距离等于侧面投影到OZ轴的距离(第一象限到OZ等于第三象限到OX)3. 过a的水平线和过a’’的垂线相交与第四象限的45°线上4. 沿投射线观察,被挡住的点要打括号(离投射面近的点打括号)二. 直线的投影1. 按照相对于投影面的位置分为三类:投影面垂直线、投影面平行线、一般位置直线投影面垂直线:正垂线,铅垂线,侧垂线投影面平行线:正平线,水平线,侧平线一般位置直线:三个投影长度都比实际长度略短。
工程制图的知识点总结
工程制图的知识点总结一、工程制图的种类1、机械制图机械制图是应用于机械产品设计的图样,制图内容主要包括零部件图、总装图、工艺图和示意图等。
机械制图应包括三视图、断面图等工程图纸。
2、建筑制图建筑制图是应用于建筑设计的图样,包括平面图、立面图、剖面图、结构图等。
建筑制图要求尺寸准确,比例协调,能够清晰表达建筑的结构和外观。
3、电气制图电气制图是应用于电气产品设计的图样,包括电气布线图、电气接线图、电气原理图等。
电气制图要求符号规范、线路清晰,能够直观地表达电气设备的布置和连接关系。
4、管道制图管道制图是应用于管道设计的图样,包括管道布局图、管道连接图、管道剖面图等。
管道制图要求管道布局合理、连接清晰,能够符合工程的要求。
二、工程制图的规范1、图纸规格根据制图的内容和用途,图纸规格分为A0、A1、A2等大小,其中A0最大,A4最小。
图纸要求纸张整洁、平整,字体清晰,提高制图的质量和美观度。
2、比例尺比例尺是指图纸上的长度与实际长度之间的比值,常用的比例尺有1:1、1:2、1:5等。
比例尺要求选择合适,能够清晰表达设计内容。
3、标准符号不同类型的制图有不同的标准符号,如机械制图中的公差标识、建筑制图中的材料标识、电气制图中的电气符号等。
标准符号要求规范,便于理解和识别。
4、注释要求图纸中的注释要求内容准确、清晰,包括图纸的名称、制图日期、比例尺、设计单位和审定单位等信息,便于工程人员使用和管理。
5、符合工程规范和标准制图必须符合国家及相关行业的规范和标准,不得有误导性、不规范、不清晰的内容,以保证工程施工和使用的安全和效果。
三、工程制图的技术要求1、三视图三视图是指工程物体的俯视图、正视图和侧视图,能够全面、清晰地表达工程物体的外观和尺寸。
制图要求三视图统一,尺寸相符,比例准确。
2、断面图断面图是指工程物体在某一特定位置上的横截面图,能够表达工程物体的结构和内部尺寸。
制图要求断面图线条清晰,尺寸准确,符合设计要求。
工程制图总复习
注意:剖切平面后的结构不要遗漏。 此线不能漏
此线不能漏
Hale Waihona Puke 此线不能漏此线不能漏
此处不能画线
主视方向
主视方向
主视方向
主视方向
半剖 特点 范围 标注 注意
来出不示表 槽凹, 时剖全
一半视图,一半剖视 对称或接近对称的物体 同全剖 以点画线分界,不画虚线
波浪线不应与其他 图线重合
局部剖
特点 比较灵活,兼固内外结构
A-A
A
A
A A
A
A (1)画法:按剖视图的画法画 (2)必须标注
剖切面与剖切方法 2.用几个相交的剖切平面剖切:几个剖切平面相交,交线垂直某一基本投影面
A A
(1)画法:先剖切、转平后再投
A-A
影
(2)必须标注
(3)注意:剖切平面后的可 见部分位置不转
A
画出A-A旋转剖视图
画出旋转剖视图
2.用几个相交的剖切平面剖切:几个剖切平面 相交,交线垂直某一基本投影面
以主视图为中心,远离主视为前方
第6章 常用表达方法
四、斜视图 将物体向不平行于基本投影面的平面投射所得的视图叫斜视图。
A A
观看斜视
A
图
A旋转
注意: 1.斜视图要标注投影方向、名称 2.配置:一般按投影关系直接投影,也允许旋转摆平画图 3.不反映实形的部分用波浪线隔开省略不画
4.结构是完整且外形轮廓自成封闭,可不用波浪线
尺寸数字——水平数字字头朝上;垂直数字字头朝左
尺寸界线 18
尺寸线
25 10
40
尺寸数字
尺寸终端
第三章 立体
一、投影法的概述 二、分类 1. 中心投影
工程制图的基础知识是什么
工程制图的基础知识是什么
工程制图的知识 1)3x1.5 和 3x0.5 是指槽宽 x 深度(深度是以较小轴径为 准);变径未标注倒角的,一般会在图纸右上角注明“未注倒 角 XXXX(如未注倒角 1.5x45°)"或者在下方技术要求里有” 未注倒角 xxx 或锐边倒钝“之类的说明。 2)方框里的标注是指形位公差,箭头是跳动公差符号, A-B 是公共基准,即分别以 A 所在的外圆中心和 B 所在的外 圆中心组成公共基准,A、B 基准对应的外径相等,应该是装 轴承的位置,所以要求轴承位置的同轴度为最高,故以此为 公共基准; 3)三道杠的是形位公差中的位置公差对称度符号,表示 键槽两侧(工作面)相对于公共基准的对称度为图纸所示; 4)对号 0.8 是粗糙度的标注方式和粗糙度等级。粗糙度 符号是打不出来的。表示粗糙度为 Ra0.8。这个等级的粗糙 度一般需要磨削才能达到。粗糙度数值越小,则表面越光滑, 反之则越粗糙。粗糙度从大到小基本按 0.5 倍四舍五入递减。 如 Ra50、Ra25、Ra12.5、Ra6.3、如 Ra3.2、Ra1.6、Ra0.8、 Ra0.4 等。 工程造价基础知识 工程质量保证(保修)金的处理 一、建设工程质量保证(保修)金(以下简称保证金)1、 保证金的含义
工程制图知识点
工程制图知识点工程制图是一门研究如何运用正投影法绘制和阅读工程图样的学科,它是工程界交流技术思想的重要工具,也是工程技术人员必须掌握的基本技能。
下面我们就来详细了解一下工程制图的一些重要知识点。
一、投影法投影法是工程制图的基础,它分为中心投影法和平行投影法。
中心投影法是投射线汇交于一点的投影法,所得的投影大小会随着物体与投影中心的距离而变化,这种方法常用于绘制透视图,能给人以立体感。
平行投影法又分为正投影法和斜投影法,正投影法是投射线相互平行且垂直于投影面的投影法,其优点是能够准确地反映物体的形状和尺寸,因此广泛应用于工程制图中;斜投影法投射线相互平行但倾斜于投影面,常用于绘制轴测图。
二、视图视图是工程制图中表达物体形状的基本方法。
常见的视图包括主视图、俯视图、左视图,这三个视图被称为三视图。
主视图是从物体的前面向后面投射所得的视图,能反映物体的主要形状特征;俯视图是从上向下投射所得的视图;左视图则是从物体的左面往右面投射所得的视图。
通过这三个视图,可以完整地表达物体的形状和尺寸。
此外,还有局部视图、斜视图和旋转视图等。
局部视图是将物体的某一部分向基本投影面投射所得的视图,用于表达物体局部的形状;斜视图是物体向不平行于基本投影面的平面投射所得的视图,适用于表达物体倾斜部分的形状;旋转视图是假想将机件的倾斜部分旋转到与某一选定的基本投影面平行后再向该投影面投射所得的视图。
三、剖视图剖视图是为了清晰地表达物体内部结构而采用的一种图示方法。
它通过假想用剖切面剖开物体,将处在观察者和剖切面之间的部分移去,而将其余部分向投影面投射。
剖视图分为全剖视图、半剖视图和局部剖视图。
全剖视图用于表达外形简单、内部结构复杂的物体;半剖视图适用于具有对称平面的物体,既能表达内部结构,又能反映外部形状;局部剖视图则是只剖切物体的一部分,用于物体局部内形需要表达,而外形又不宜采用全剖或半剖时。
四、尺寸标注尺寸标注是工程制图中非常重要的内容,它用于确定物体的大小和形状。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
《机械制图与CAD基础》、《工程制图》基本知识要点一、文字填空:1.平面图形中的线段可分为3种,分别为(已知线段)、(中间线段)和( 连接线段)。
2.标注球面的直径和半径时,应在符号φ或R前再加注符号( S )。
3.标注斜度时,斜度符号中的斜线方向应与( 斜度方向)一致。
4.绘制图样时,国标规定图纸的基本幅面有五种,其中A0号图纸最大,( A4)号图纸最小。
5.画连接弧前,必须求出它的( 圆心和切点)。
6.无论图样是否装订,均应在图幅内用(粗实)线画出图框。
7.机件的真实大小以图样上的(尺寸数值)为依据,与图形的大小及绘图的准确性无关。
8.机械图样中的图线按线宽分为粗线和细线两种,宽度比为(2:1 )。
9.图中(图形与其实物相应要素)的线性尺寸之比,称为比例。
10.国标规定技术图样中,汉字应写成(长仿宋体)。
11.国家标准规定,线性尺寸数字一般注写在尺寸线的(上方),也允许注写在尺寸线的(中断)处。
12.尺寸数字不可以被任何图线通过,否则必须将(图线)断开。
13.尺寸线用(细实)线单独绘制,不能用任何图线代替。
14.国标规定,尺寸界线用细实线绘制,并应由图形的(轮廓线)、轴线或对称中心线处引出,也可用其它图线代替。
15.一个完整的尺寸应由(尺寸界线)、尺寸线和(尺寸数字)三个基本要素所组成。
16.投影轴上的点,有(两)个投影重合为一点。
17.正平线的(正面)投影反映实长。
18.投影面上的点,必有(两)个投影落在投影轴上。
19.正垂线的水平和(侧面)投影都反映该线段的实长。
20.组合体主视图的选择原则如下:投影方向选择(反映形状特征最明显、位置特征最多)的方向,安放位置一般选择(自然稳定)位置。
21.三视图间的投影规律为( 长对正)、( 宽相等)、( 高平齐)。
22.组合体画图和看图的基本方法是(形体分析)法和(线面分析)法。
23.确定组合体中形体的(形状大小)的尺寸称为定形尺寸。
24.组合体的组合方式有(叠加式)、(切割式)和(综合式)。
25.组合体尺寸标注要正确、(完整)、(清晰)。
26.机件的每一个尺寸一般只标注一次,且尽可能集中标注在(形状特征最明显)的视图上。
27.两个形体间一般应该有三个方向的定位尺寸,但当两形体在某一方向上处于叠加、共面、对称或同轴之一时,就可省略(该方向)的定位尺寸。
28.当组合体的端部不是平面而是回转面时,该方向上一般不直接标注(总体尺寸),而是标注确定回转面轴线位置的(定位尺寸)和回转面形状大小的(定形尺寸)。
29.断面图分为2种,分别为移出断面和(重合)断面。
30.基本视图的配置关系是,右视图画在主视图的(左)边,左视图画在(主)视图的右边。
31.重合断面的轮廓线用(细实线)绘制。
32.移出断面的轮廓线用(粗实线)绘制。
33.视图分为基本视图、(向视图)、斜视图和(局部视图)。
34.在半剖视图中,剖与不剖的分界线为(细点画线)。
35.在局部剖视图中,剖与不剖的分界线是(波浪线)。
36.画剖视图时,选择剖切面的原则是:尽可能多的通过物体内部的(孔、槽结构的对称面或轴线),而且一般为(投影面平行面)。
37.金属材料的通用剖面线画法为(间距相等)、(与主要轮廓线或剖面区域的对称线成450的相互平行)的细实线。
38.剖视图按剖切范围分为三种:全剖视图、(半剖视)及(局部剖视)。
39.局部放大图中采用的比例是指局部放大图与(实物)的比例。
40.用相交剖切面方法绘制的剖视图中箭头所指的方向为(投影方向)。
41.管螺纹标注时,指引线必须指在螺纹的(大径线)上。
42.普通粗牙和细牙螺纹的区别是(公称直径)相同,而(螺距)不同,其中螺距(最大)的是粗牙,其余螺距的为细牙。
43.代号M20×1.5表示:右旋(细)牙普通螺纹,公称直径为20mm,(螺距)为1.5mm。
44.一对内外螺纹旋合时,它们的牙型、(直径)、螺距和导程、线数及(旋向)等五要素必须一致。
45.标记:GB/T1096 键10×8×50,其中10表示( 键宽),50表示( 键的公称长度)。
46.圆柱齿轮用于两个(平行)轴之间的传动。
47.一对齿轮啮合时,(模数和压力角)必须相等。
48.圆锥齿轮用于两个(相交)轴之间的传动。
49.蜗轮蜗杆用于两个(交叉)轴之间的传动。
50.配合分三种,分别为间隙配合、过渡配合和( 过盈) 配合。
51.零件图标注尺寸应做到( 正确、完整、清晰、合理)。
a)轴套类零件的径向尺寸的主要基准为(轴线)。
52.零件图主视图的选择原则为投影方向按(反映形状特征最明显)的方向选取,并按(工作)位置或(加工)位置安放。
53.零件图的内容包括:(一组图形)、完整的尺寸、(技术要求)和标题栏。
54.零件图尺寸标注的基本要求为正确、完整、(清晰)、(合理)。
55.两个相邻零件的接触表面和配合面,规定只画(一)条线,但当相邻两零件的基本尺寸不同时,即使间隙很小,也必须画出(两)条线。
56.在同一装配图中,同一零件的剖面线方向与间隔必须(一致)。
57.装配图的特殊表达方法有:(沿结合面剖切画法)、(单独表示某个零件)、(拆卸画法)、夸大画法、(展开画法)、假想画法、简化画法。
58.装配图的内容为:(一组图形)、必要的尺寸、技术要求、序号、(明细栏)及标题栏。
59.为了区别不同机件,在装配图中,相邻的两个零件剖面线应(方向相反)或(方向一致而间距不等)。
60.基本视图的配置关系是:右视图画在主视图的左边,后视图画在(左)视图的前边。
61.螺距是指相邻两牙在(中径线)线上对应两点间的轴向距离。
62.“GB/T1096 键 8×7×40”标记中, 8表示( 键宽 ),7表示(键高),40为(公称长度)。
63.在装配图中,为了区别不同机件,相邻的两个零件剖面线应方向相反或方向一致而(间隔不等)。
64.在基孔制的配合中,基准孔的下极限偏差恒为(0)。
65.在齿轮的剖视图中,齿根线用(粗实线)绘制。
66.零件图主视图的选择原则为零件的安放位置一般按(加工)位置或工作位置安放。
67.局部放大图中采用的比例是指局部放大图与(机件的实际大小)的比例。
68.粗牙普通螺纹和细牙螺纹的区别是(公称直径)相同,而螺距不同。
69.在基轴制的配合中,基准轴的上极限偏差恒为(0)。
70.在齿轮的剖视图中,分度圆的投影分度线用(细点画线)绘制。
71.配合制度分为2种,分别为基孔制和(基轴制)制。
72.“滚动轴承 60308 GB/T 276”标记中,表示轴承内径为(40)mm。
73.在圆锥销的标记中,其公称直径是指圆锥的(小)(大或小)端。
74.齿距是指在分度圆上,相邻两齿同侧齿廓之间的(弧长)。
75.滚动轴承的通用画法是在轴的两侧用粗实线矩形线框及位于线框中央正立的(十字)符号表示,该符号不与线框接触。
76.在基孔制的配合中,基准孔的基本偏差代号为(H)。
77.在齿轮的剖视图中,齿顶线用(粗实线)绘制。
78.根据尺寸基准在生产中的作用不同,零件图的尺寸基准可分为设计基准和(工艺)基准。
79.“GB/T 1096 键16×10×100 ”标记,表示为普通(A)型平键。
80.在基轴制的配合中,基准轴的基本偏差代号为(h )。
81.在齿轮的视图中,齿根圆的投影用(细实线)绘制或省略不画。
82.基本视图的配置关系是:右视图画在主视图的左边,仰视图画在主视图的(上)方。
83.在零件图中,零件的剖面线方向与(间隔)必须一致。
84.“M10×1-7H”标记的含义:表示细牙普通(内)(内或外)螺纹,其中M为(螺纹特征代号),10为(大径或公称直径),1为(螺距),线数为(1),7H表示(中、顶径公差带代号),7为(公差等级代号),H为(基本偏差代号),其旋向为(右旋)。
85.“M10-6g-LH”标记的含义:表示粗牙普通(外)(内或外)螺纹,其中M表示(螺纹特征代号),10为(大径或公称直径),线数为(1),6g表示(中、顶径公差带代号),6为(公差等级代号),g为(基本偏差代号),其旋向为(左旋)。
86. “G1/2”标记的含义:G表示(非螺纹密封的管螺纹),“1/2”的含义:为无单位的(尺寸)代号。
87.零件图上的标注如“C2”的含义:C表示倒角(与轴线成45。
),2为(轴向距离),其另一种标注形式为(2×450)。
88. 零件图上的标注如“2×0.5”的含义:这种标注表示(退刀槽)结构,2为(槽宽),0.5为(槽深);如相关轴的直径为Φ20,将退刀槽改为“槽宽×直径”的标注形式是(2×Φ19)。
二、文字判断(正确的打“√”,错误的打“×”)1.局部视图按投影关系配置,中间无其它视图隔开时,可省略标注。
(√)2.在齿轮的剖视图中,齿根线用粗实线绘制。
(√)3.选择零件的主视图时,重点要考虑加工位置。
(×)4.两个相邻零件的接触表面和配合面,规定只画一条线,但当相邻两零件的基本尺寸不同时,即使间隙很小,也必须画出两条线。
(√)5.一对内外螺纹旋合时,它们的牙型、公称直径、螺距和导程、线数及旋向等五要素必须一致。
(√)6.局部放大图中采用的比例是指局部放大图与实物的比例。
(√)7.粗牙普通螺纹和细牙普通螺纹的区别是大径相同,而螺距不同。
(√)8.圆柱齿轮用于两个相交轴之间的传动。
(×)9.在零件图中,尺寸不能注成封闭的尺寸链。
(√)10.装配图的特殊表达方法有沿结合面剖切或拆卸画法、夸大画法、简化画法、假想画法等。
(√)11.螺距是指相邻两牙在中径线上对应两点间的轴向距离。
(√)12.管螺纹标注时,指引线必须指在螺纹的大径线上。
(√)13.齿轮的模数越大,轮齿就越小。
(×)14.铸造零件上的铸造圆角主要是为了便于安装。
(×)15.在装配图中,两个相邻零件的接触表面和配合面,规定只画一条线,但当相邻两零件的公称尺寸相同时,即使间隙很大,也必须画一条线。
(√)16.导程是指相邻两牙在中径线上对应两点间的轴向距离。
(×)17.用相交剖切面方法绘制的剖视图中箭头所指的方向为投影方向。
(√)18.齿轮的模数越大,承受载荷的能力就越强。
(√)19.在一对相互啮合的圆柱齿轮的剖视图中,啮合区一般是被动齿轮的齿顶线画成虚线。
(√)20.斜视图按投影关系配置,中间无其它视图隔开时,可省略标注。
(×)21.在齿轮的视图中,齿根线用粗实线绘制。
(×)22.在装配图中,当相邻两零件的基本尺寸不同时,如果间隙很小,也可以画一条线。
(×)23.局部放大图中采用的比例是指局部放大图与被放大的原视图的比例。
(×)24.同一公称直径的普通螺纹,细牙螺纹的螺距比粗牙螺纹的螺距小。
