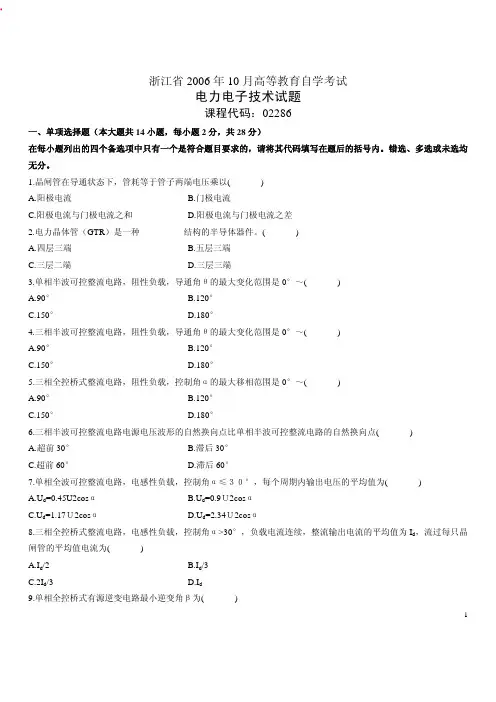

浙江省2006年10月高等教育自学考试电力电子技术试题课程代码:02286一、单项选择题(本大题共14小题,每小题2分,共28分)在每小题列出的四个备选项中只有一个是符合题目要求的,请将其代码填写在题后的括号内。
错选、多选或未选均无分。
1.晶闸管在导通状态下,管耗等于管子两端电压乘以( )A.阳极电流B.门极电流C.阳极电流与门极电流之和D.阳极电流与门极电流之差2.电力晶体管(GTR)是一种__________结构的半导体器件。
( )A.四层三端B.五层三端C.三层二端D.三层三端3.单相半波可控整流电路,阻性负载,导通角θ的最大变化范围是0°~( )A.90°B.120°C.150°D.180°4.三相半波可控整流电路,阻性负载,导通角θ的最大变化范围是0°~( )A.90°B.120°C.150°D.180°5.三相全控桥式整流电路,阻性负载,控制角α的最大移相范围是0°~( )A.90°B.120°C.150°D.180°6.三相半波可控整流电路电源电压波形的自然换向点比单相半波可控整流电路的自然换向点( )A.超前30°B.滞后30°C.超前60°D.滞后60°7.单相全波可控整流电路,电感性负载,控制角α≤30°,每个周期内输出电压的平均值为( )A.U d=0.45U2cosαB.U d=0.9U2cosαC.U d=1.17U2cosαD.U d=2.34U2cosα8.三相全控桥式整流电路,电感性负载,控制角α>30°,负载电流连续,整流输出电流的平均值为I d,流过每只晶闸管的平均值电流为( )A.I d/2B.I d/3C.2I d/3D.I d9.单相全控桥式有源逆变电路最小逆变角β为( )1A.1°~3°B.10°~15°C.20°~25°D.30°~35°10.三相全控制桥式有源逆变电路,在交流电源一个周期里,输出电压脉动__________次。
电力电子技术练习题库+参考答案
电力电子技术练习题库+参考答案一、判断题(共100题,每题1分,共100分)1.单相半波可控整流电路电阻负载上电压与电流的波形形状相同。
()A、正确B、错误正确答案:A2.当晶闸管承受反向电压时,不论门极是否有触发电流晶闸管都不会导通。
()A、正确B、错误正确答案:A3.降压斩波电路滤波电容C的容量足够大,则输出的电压Uo为常数。
()A、正确B、错误正确答案:A4.电力电子技术研究的对象是电力电子器件的应用、电力电子电路的电能变换原理和电力电子装置的开发与应用。
()A、正确B、错误正确答案:A5.变频调速实际上是改变电动机内旋转磁场的速度达到改变输出转速的目的。
()A、正确B、错误正确答案:A6.无源逆变电路,是把直流电能逆变成交流电能,送给电网()A、正确B、错误正确答案:B7.触发脉冲具有一定的脉宽,前沿要陡。
()A、正确B、错误正确答案:A8.斩波电路具有效率高、体积小、重量轻、成本低等优点。
()A、正确B、错误正确答案:A9.无源逆变指的是把直流电能转变成交流电能回送给电网。
()A、正确B、错误正确答案:B10.GTO的结构与普通晶闸管相似,也为PNPN四层半导体三端元件。
()A、正确B、错误正确答案:A11.直流变换电路输出的电压都小于输入电压。
()A、正确B、错误正确答案:B12.电流的波形系数是电流的有效值与平均值之比。
()A、正确B、错误正确答案:A13.触发脉冲可采取宽脉冲触发与双窄脉冲触发两种方法,目前采用较多的是双窄脉冲触发方法。
()A、正确B、错误正确答案:A14.晶闸管的不重复峰值电压为额定电压。
()A、正确B、错误正确答案:B15.电子技术包括信息电子技术和电力电子技术两大分支。
()A、正确B、错误正确答案:A16.降压斩波电路斩波开关关断时,电感充电。
()B、错误正确答案:B17.三相半波可控整流电路,是三相可控整流电路最基本的组成形式。
()A、正确B、错误正确答案:A18.触发脉冲必须具有足够的功率。
电工技术试题答案(2006_~2007_年上A卷)
3
(1)
R ′ = K 2 RL = ( P=(
N1 2 ) RL = 200 Ω N2
3
4
(2)
US ) 2 R ′ = 98.8 mW R0 + R ′ US ) 2 RL = 12 mW R0 + RL
(3)
P=(
3
八、非客观题:( 本 大 题 10 分 ) 原 图
.
2A 2Ω
.
2Ω 2A
.-
5V 4Ω
. I CA . I AB
30 o
I A = 3I A B
Il = 3 Ip
3
- I CA
. I BC . IA
.
五、非客观题:( 本 大 题 10 分 )
(1) 电 动 机 应 采 用 Δ 接 法 (Q U p = U l ) (2) I l = 3
P = 8. 4 A 3U l λη
IP =
Il 3
变频调速,变频调速,无级调速,并具有硬的机械特性。 变极调速(有级调速) ,换级时,一个线圈的电流方向不变,另一个线圈的电流方向必须改变。采用变极 调速方法的电动机称作双速电机,由于调速时其转速呈跳跃性变化,因而只用在对调速性能要求不高的场 合,如铣床、镗床、磨床等机床上
2
变转差率调速,平滑调速, 设备简单,投资少,能耗大。
电工技术基础 (答案)2006.11
一、单项选择题:在下列各题中,将唯一正确的答案代码填入括号内 (本大题分 15 小题, 每小题 2 分, 共 30 分) 1、(b)2、(b)3、(a)4、(a)5、(c)6、(a)7、(c)8、(b)9、(a)10、(c)11、(c)12、(c)13、(b)14、(b)15、(a) 二、非客观题:( 本 大 题 5 分 )
0电力电子试题a.答案
《电力电子技术》试题A答案一、名词解释(每题4分,共20分)1.PW M异步调制--载波信号和调制信号不同步的调制方式;通常保持f c 固定不变,当fr变化时,载波比N是变化的2.PW M控制技术--即通过对一系列脉冲的宽度进行调制,来等效的获得所需要的波形(含形状和幅值)。
3.强迫换流--设置附加的换流电路,给欲关断的晶闸管强迫施加反压或反电流的换流方式称为强迫换流。
通常利用附加电容上所储存的能量来实现,因此也称为电容换流。
4.交流电力控制电路--只改变电压,电流或控制电路的通断,而不改变频率的电路。
交流调压电路——相位控制,交流调功电路——通断控制。
5.逆变--把直流电转变成交流电,整流的逆过程;分有源逆变电路和无源逆变电路二、填空题(每空1分,共20分)1.电力变换四大类即:交流变直流、交流变交流、直流变直流、直流变交流。
2.电力电子器件的损耗主要损耗:通态、断态、开关损耗。
3.光隔离一般采用光电耦合器,磁隔离的元件通常是脉冲变压器。
4.晶闸管交交变频电路,当采用6脉波三相桥式电路时,电网频率为50Hz 时,交交变频电路的输出上限频率约为 20Hz 。
5.换流有:电网、器件、强迫、负载换流四种方式。
6.抑制过电压的方法之一是用__储能元件吸收可能产生过电压的能量,并用电阻将其消耗。
7.180°导电型电压源式三相桥式逆变电路,其换相是在_同一相_的上、下二个开关元件之间进行。
8.改变SPWM逆变器中的调制比,可以改变输出电压基波的幅值。
9.为了利于功率晶体管的关断,驱动电流后沿应是(一个)较大的负电流。
10.功率晶体管缓冲保护电路中的二极管要求采用_快速恢复型二极管,以便与功率晶体管的开关时间相配合。
11.三相全控桥式整流电路中的六个晶闸管的触发脉冲相位按相序依次互差600度。
12.为防晶闸管误触发,可在晶闸管的控制极和阴极间加反向电压。
三、问答题(共30分)1.使晶闸管导通的条件是什么?维持晶闸管导通的条件是什么?怎样才能使晶闸管由导通变为关断?(8分)答:承受反向电压时,不论门极是否有触发电流,晶闸管都不会导通。
《电力电子技术》练习题及参考答案
《电力电子技术》练习题一、填空题(每空1分,共50分)1、对同一晶闸管,维持电流I H与擎住电流I L在数值大小上有I L________I H。
2、功率集成电路PIC分为二大类,一类是高压集成电路,另一类是________。
3、晶闸管断态不重复电压U DSM与转折电压U BO数值大小上应为,U DSM________U BO。
4、电阻性负载三相半波可控整流电路中,晶闸管所承受的最大正向电压U Fm等于________,设U2为相电压有效值。
5、三相半波可控整流电路中的三个晶闸管的触发脉冲相位按相序依次互差________。
6、对于三相半波可控整流电路,换相重叠角的影响,将使用输出电压平均值________。
7、晶闸管串联时,给每只管子并联相同阻值的电阻R是________措施。
8、三相全控桥式变流电路交流侧非线性压敏电阻过电压保护电路的连接方式有________二种方式。
9、抑制过电压的方法之一是用________吸收可能产生过电压的能量,并用电阻将其消耗。
10、180°导电型电压源式三相桥式逆变电路,其换相是在________的上、下二个开关元件之间进行。
11、改变SPWM逆变器中的调制比,可以改变________的幅值。
12、为了利于功率晶体管的关断,驱动电流后沿应是________。
13、恒流驱动电路中抗饱和电路的主要作用是________。
14、功率晶体管缓冲保护电路中的二极管要求采用________型二极管,以便与功率晶体管的开关时间相配合15、晶闸管门极触发刚从断态转入通态即移去触发信号,能维持通态所需要的最小阳极电流,称为______。
16、晶闸管的额定电压为断态重复峰值电压U DRm和反向重复峰值电压U RRm中较______的规化值。
17、普通晶闸管的额定电流用通态平均电流值标定,双向晶闸管的额定电流用_____标定。
18、晶闸管的导通条件是:晶闸管______和阴极间施加正向电压,并在______和阴极间施加正向触发电压和电流(或脉冲)。
电力电子技术A卷答案

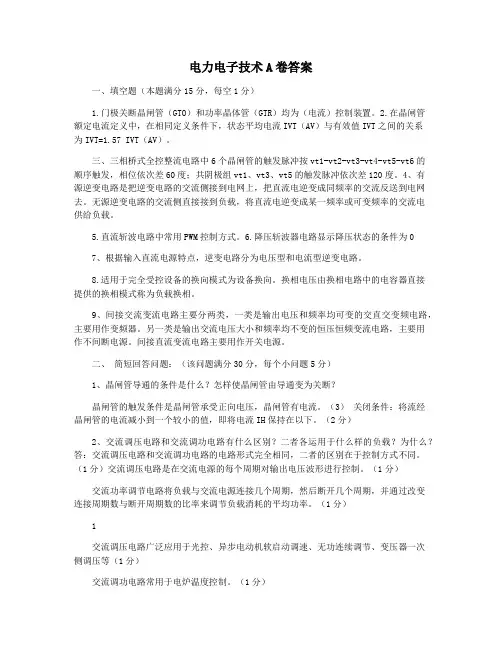

电力电子技术A卷答案一、填空题(本题满分15分,每空1分)1.门极关断晶闸管(GTO)和功率晶体管(GTR)均为(电流)控制装置。
2.在晶闸管额定电流定义中,在相同定义条件下,状态平均电流IVT(AV)与有效值IVT之间的关系为IVT=1.57 IVT(AV)。
三、三相桥式全控整流电路中6个晶闸管的触发脉冲按vt1-vt2-vt3-vt4-vt5-vt6的顺序触发,相位依次差60度;共阴极组vt1、vt3、vt5的触发脉冲依次差120度。
4、有源逆变电路是把逆变电路的交流侧接到电网上,把直流电逆变成同频率的交流反送到电网去。
无源逆变电路的交流侧直接接到负载,将直流电逆变成某一频率或可变频率的交流电供给负载。
5.直流斩波电路中常用PWM控制方式。
6.降压斩波器电路显示降压状态的条件为07、根据输入直流电源特点,逆变电路分为电压型和电流型逆变电路。
8.适用于完全受控设备的换向模式为设备换向。
换相电压由换相电路中的电容器直接提供的换相模式称为负载换相。
9、间接交流变流电路主要分两类,一类是输出电压和频率均可变的交直交变频电路,主要用作变频器。
另一类是输出交流电压大小和频率均不变的恒压恒频变流电路,主要用作不间断电源。
间接直流变流电路主要用作开关电源。
二、简短回答问题:(该问题满分30分,每个小问题5分)1、晶闸管导通的条件是什么?怎样使晶闸管由导通变为关断?晶闸管的触发条件是晶闸管承受正向电压,晶闸管有电流。
(3)关闭条件:将流经晶闸管的电流减小到一个较小的值,即将电流IH保持在以下。
(2分)2、交流调压电路和交流调功电路有什么区别?二者各运用于什么样的负载?为什么?答:交流调压电路和交流调功电路的电路形式完全相同,二者的区别在于控制方式不同。
(1分)交流调压电路是在交流电源的每个周期对输出电压波形进行控制。
(1分)交流功率调节电路将负载与交流电源连接几个周期,然后断开几个周期,并通过改变连接周期数与断开周期数的比率来调节负载消耗的平均功率。
华工电力电子06年A卷及答案
,考试作弊将带来严重后果!华南理工大学期末考试《电力电子技术基础》试卷1. 考前请将密封线内各项信息填写清楚;所有答案请直接答在试卷上(或答题纸上);.考试形式:闭卷;本试卷共五大题,满分100分,考试时间120分钟单项选择题(将正确答案填在题干后面的括号内,共10分)、普通二极管和快速(快恢复)二极管在开关频率上的不同,主要是体现在哪( )A.开通时间B.反向恢复时间C.关断时间D.反向电流延迟时间、晶闸管被触发从断态转入通态就除去触发信号,能维持通态所需要的最小阳( )A.通态平均电流B.浪涌电流C.维持电流D.擎住电流、电压型逆变器中间直流环节贮能元件是……………………………………( )A.电容B.电感C.电阻D.电动机、不可在第一和第四象限工作的变流电路是…………………………………( )A.三相半波可控整流电路B.单相桥式全控整流电路C.三相桥式半控整流电路D.矩阵式变频电路、为了保护电力电子装置,需要在装置中加上必要的过流保护措施,以下选项中不是常用的过流保护措施有……………………………………………( )A、快速熔断器B、过电流继电器C、集-射极电压识别电路D、RC吸收电路、若SPWM逆变器的输出频率变化范围很宽,PWM波的调制方式应采用( )A、异步调制 B 、同步调制 C、分段同步调制 D、分段异步调制、电流型逆变器输出电流波形是……………………………………………( )A、三角波B、正弦波C、矩形波D、梯形波、单相半控桥式整流大电感负载电路中,为了避免出现一个晶闸管一直导通,采取的措施是在负载两端并联( )A、电容B、电感C、电阻D、二极管、电压型三相桥式逆变电路,当采用纵向换流时,每个开关管一个周期导通多( )A、60ºB、120ºC、180ºD、240º、以下的换流方式,哪个不是晶闸管的换流方式…………………………( )A、电源换流B、负载换流C、强迫换流D、器件换流二 、判断题(正确打√,错误打×,共10分)11、GTR 一次击穿后,若集电极电流不超过与最大允许耗散功率相对应的限制,GTR 不会损坏。
电力电子技术试题(二)
电力电子技术 试题(A )注:卷面85分,平时成绩15分一、 回答下列问题1、下列器件的分类表中,将符合每一类别的全部选项添入表中。
(8分)选项:(根据选项填空时,只需写选项的代号,如:A,B,….) A. SCRF.电力二极管 。
2、判断下列各题的正确性,正确的打“√”,不正确的打“×”。
(6分)(1)某晶闸管,若其断态重复峰值电压为500V,反向重复峰值电压700V,则该晶闸管的额定电压是700V。
()第 1 页(共 8 页)试题:电力电子技术班号:姓名:(2)对于输入接整流变压器的可控整流电路,变压器存在直流磁化的有三相半波整流电路、单相半波整流电路和单相全波整流电路。
()(3)单相全控桥式变流电路,“阻感——反电势”负载,已知60β=o,2100U V=,50E V=,电路处于可逆变状态。
()3、画出全控型器件RCD关断缓冲电路,并分析缓冲电路中各元件作用。
(6分)第 2 页 (共 8 页)试 题: 电力电子技术 班号: 姓名:二、对于三相全控桥式变流电路,在不同的负载形式和控制要求下,回答下列问题。
1、画出该电路带“阻感——反电势” 负载,并工作于整流方式时的电路图(要标明反电势极性)。
(5分)u uu 2、当该电路工作于整流状态时,设触发角60α=o 且负载电流连续,请在图中画出此时整流器 输出电压u d 和晶闸管电流1VT i 在一个周期内的波形。
(5分) i VT103、设该电路为大电感负载且工作于整流状态,V U 1002=,负载中E=47V ,Ω=5R ,当60α=o 时,试计算整流输出平均电压d U 、负载电流d I 和晶闸管电流 平均值dVT I 。
(5分)第 3 页 (共 8 页)试 题:电力电子技术 班号: 姓名:三、H 型单极同频模式PWM 的功率转换电路如下图(a )所示。
它由四个大功率IGBT 和四个续流二极管组成。
当控制指令0i u >时,1V 和2V 工作在交替开关状态,3V 截止关断 ,4V 饱和导通。
《电力电子技术》试卷A及答案
《电力电子技术》课程期末考试试题(A)一.填空(每空1分,36分)1、请在正确的空格内标出下面元件的简称:电力晶体管;可关断晶闸管;功率场效应晶体管;绝缘栅双极型晶体管;IGBT是和的复合管。
2、晶闸管对触发脉冲的要求是、和。
3、多个晶闸管相并联时必须考虑的问题,解决的方法是。
4、在电流型逆变器中,输出电压波形为波,输出电流波形为波。
5、型号为KS100-8的元件表示晶闸管、它的额定电压为伏、额定有效电流为安。
6、180°导电型三相桥式逆变电路,晶闸管换相是在_ 上的上、下二个元件之间进行;而120º导电型三相桥式逆变电路,晶闸管换相是在_ 上的元件之间进行的。
7、当温度降低时,晶闸管的触发电流会、正反向漏电流会;当温度升高时,晶闸管的触发电流会、正反向漏电流会。
8、在有环流逆变系统中,环流指的是只流经、而不流经的电流。
环流可在电路中加来限制。
为了减小环流一般采控用控制角αβ的工作方式。
9、常用的过电流保护措施有、、、。
(写出四种即可)10、双向晶闸管的触发方式有、、、、四种。
二.判断题,(每题1分,10分)(对√、错×)1、在半控桥整流带大电感负载不加续流二极管电路中,电路出故障时会出现失控现象。
()2、在用两组反并联晶闸管的可逆系统,使直流电动机实现四象限运行时,其中一组逆变器工作在整流状态,那么另一组就工作在逆变状态。
()3、晶闸管串联使用时,必须注意均流问题。
()4、逆变角太大会造成逆变失败。
()5、并联谐振逆变器必须是略呈电容性电路。
()6、给晶闸管加上正向阳极电压它就会导通。
()7、有源逆变指的是把直流电能转变成交流电能送给负载。
()8、在单相全控桥整流电路中,晶闸管的额定电压应取U2。
()9、在三相半波可控整流电路中,电路输出电压波形的脉动频率为300Hz。
()10、变频调速实际上是改变电动机内旋转磁场的速度达到改变输出转速的目的。
()三、选择题(每题3分,15分)1、单相半控桥整流电路的两只晶闸管的触发脉冲依次应相差度。
《电力电子技术》试卷A及答案
《电力电子技术》课程期末试卷(A卷)班级:姓名:学号成绩一、填空(每空1分,共30分)1.电力电子技术是一门综合了电子技术、控制技术和电力技术的新兴交叉学科。
2.未来电力电子技术的发展趋势是智能化、高频化、大功率化、模块化。
3.电力电子器件在电力电子电路中功能大致相同,具有开关特性,主要工作在开关状态。
4.PN结是由P型半导体和N型半导体结合构成,其中P型半导体内的多子是空穴,N型半导体内的多子是电子。
5.电力电子器件按器件的开关控制特性可以分为不可控器件、半控型器件和全控型器件,其中,二极管属于不可控器件、晶闸管属于半控型器件、三极管和MOSFET属于全控型器件。
6.电力二极管的导电特性可概括为承受正向电压承受反向电压截止。
7.晶闸管有三个电极,它们是阳极A、阴极K和门极G。
8.晶体管有两个特性,分别是开关特性、放大特性。
9.二极管的英文简称是PD ,电气符号为;晶体管的英文简称是GTR ,电气符号为。
10.按照稳压控制方式分类,直流变换电路可分为脉冲宽度调制和脉冲频率调制两种。
11.按照输入电源的性质,逆变电路分为电压型逆变电路和电流型逆变电路两种。
12.一般情况下,电力电子装置由控制电路、驱动电路、检测电路、主电路四部分组成,由于电路中存在电压和电流的过冲,往往需添加保护电路。
二、单选题(每空2分,共20分)1.可关断晶闸管属于(B)。
A. 不可控器件B. 全控器件C. 半控器件2.晶闸管是由(C)层半导体组成,形成(B)个PN结。
A. 二B. 三C. 四D. 五3.电力晶体管(GTR)一般采用(A)接法。
A. 共射极B. 共阳极C. 共集电极D. 共基极4.只有当阳极电流小于(A)电流时,晶闸管才会由导通转为截止。
A. 维持电流B. 擎住电流C. 通态电流D. 额定电流5.三相桥式逆变电路与单相桥式逆变电路相比,输出电压的谐波系数(B)。
A. 三相比单相的大B. 单相比三相的大C. 一样大6.三相全控桥整流装置中一共用了(B)晶闸管。
2006级电力电子试题A-1
3、如图所示的降压斩波电路,已知E=200V,R=10Ω,L值极大(稳态时电流不变)。采用脉宽调制控制方式,当控制周期 ,全控开关V的导通时间 ,试完成下列要求:(1)说明V导通、关断时电路的工作模式,以及负载电压 的数值、二极管VD的状态;(2)计算稳态时电阻两端电压的平均值 、输出电流的平均值 。(12分)
3、晶闸管门极触发刚从断态转入通态即移去触发信号,能维持通态所需要的最小阳极电流,
称为______。
4、改变频率的电路称为变频电路,包括电路和________电路两种形式。
5、PWM控制技术的理论基础是原理。
二、选择题(每小题2分,共14分)
1、晶闸管不具有自关断能力,常称为( )。
A.全控型器件B.半控型器件C.触发型器件D.自然型器件
4、如图所示全控桥式变流电路工作于有源逆变状态L=∞,主电路总电阻R=1Ω,变压器二次电压U2=200V,电动机负载处于发电制动运行状态,其反电动势为 ,若要求电动机在制动过程中的负载电流为66A,要求:(1)求出此时的逆变控制角β;(2)画出此时晶闸管VT1和变压器二次侧a相电流的波形;(3)求变压器二次侧a相电流有效值I2。(13分)
试卷类型:A卷■B卷□考试方式:开卷□闭卷■
………………………………………………………………………………………………………
一、填空题(每空2分,共12分)
1、单相半波可控整流电路中,从晶闸管开始导通到关断之间的电角度称为_________。
06年(重修)试题
06年电力电子技术基础(重修)试题自动化班姓名学号成绩一、单项选择题(单选,将正确答案的号码填在题干后面的括号内,共10分)1、功率晶体管GTR从高电压小电流向低电压大电流跃变的现象称为……( )A.一次击穿B.二次击穿C.临界饱和D.反向截止2、用来标称GTO的电流额定值是:…………………………………( )A.阳极通态平均电流B.最大可关断阳极电流C.通态额定值有效电流D.正向平均电流3、IGBT是什么类型的功率器件………………………………………………( )A.MOSFETB.晶体管C. 复合晶体管D. A和B组成的复合管4、使变流器工作于有源逆变状态的条件是………………………………( )A.负载端有直流电势存在B.直流电势的极性要和晶闸管的导通方向一致C.条件A和B同时存在 D .A或B有一个条件即可5、全控桥式变流器直流电动机卷扬机拖动系统中,下放重物时,则变流器的工作状态是………………………………………………………………………( )A.有源逆变B.无源逆变C.整流D. 临界状态6、交-交变频电路的最高工作频率为……………………………………….()A.电源频率的2倍到3倍B. 电源频率的1/2倍到1/3倍C.和电源频率相同D.电源频率的整数倍7、三电压型逆变电路,各桥臂都并联了二极管,其作用是………….()A.防止失控B.提供无功功率反馈通道C.关断晶闸管D.整流8、SPWM的电路基波是……………………………………………………( )A.正弦波B.三角波C.锯齿波D.方波9、提高电源变换效率的主要方法是……………………………………………( )A、提高变换频率B、降低变换频率C、采用软开关技术D、减少变压器体积10、可在第一和第四象限工作的变流电路是………………………………( )A.三相半波可控变电流电路B.单相半控桥C.接有续流二极管的三相半控桥D.接有续流二极管的单相半波可控变流电路二、是非判断题(正确打√,错误打×,共10分)11、120º导电型三相桥式电压型逆变电路每次换流时,从一相桥臂向相邻桥臂转换,称为纵向换流。
电力电子技术A卷答案
电力电子技术 复习资料一、名词解释 (每小题2分,共10分) 1.自然换相点 2.GTR3.换相重叠角γ4.同步5.脉宽调制法二、填空题(每空1分,共20分)1.晶闸管的动态参数有断态电压临界上升率du/dt 和通态电流临界上升率等,若du/dt 过大,就会使晶闸管出现________,若di/dt 过大,会导致晶闸管________。
2.单相全控桥可控整流电路中功率因数cos φ 比单相半波可控整流电路的功率因数提高了________倍。
各管上承受的最大反向电压为________。
3.三相零式可控整流电路带电阻性负载工作时,在控制角α>30°时,负载电流出现________。
晶闸管所承受的最大反向电压为________。
4.在单相全控桥整流电路带反电势负载时,若交流电源有效值为U 2,反电势为E 时,不导电角δ=________,若晶闸管不导通时,输出电压应为______。
5.三相零式可控整流电路,在电阻性负载时,当控制角α≤30°,每个晶闸管的导通角θ=________。
此电路的移相范围为________。
6.三相全控桥可控整流,其输出电压的脉动频率为________,十二相可控整流,其输出电压的脉动频率为________。
7.在晶闸管触发脉冲产生电路中,常用的同步电压有________和________两种。
8.单结晶体管又称为________,利用它伏安特性的________,可作成弛张振荡器。
9.在晶闸管触发脉冲产生的电路中,为满足不会产生逆变失败所需的最小逆变角 βmin 值,常将________和________相叠加,从而有效地限制了逆变角β的大小。
10.在逆变器中,晶闸管的自然关断法,是利用负载回路中的电感L 和________在产生振荡时,电路中的电流具有________的特点,从而使晶闸管发生自然关断。
三、画图题(6分)说明下面斩波电路的类型及其工作原理,画出输出电压o u 、输出电流o i 波形 四、问答题(第1小题6分,第2小题8分,共14分) 1.对整流电路的输出电压进行谐波分析后,能得出什么结论?2.在分析了晶闸管的主要参数后,在使用晶闸管时,应注意什么? 五、分析题 (10分)下面逆变电路采用何种方式换流?试分析它的工作原理与过程。
电力电子技术试题(二)
注:卷面85分,平时成绩15分1、下列器件的分类表中,将符合每一类别的全部选项添入表中。
(8分)选项:(根据选项填空时,只需写选项的代号,如:A,B,….)A.SCRF.电力二极管。
2、判断下列各题的正确性,正确的打“√”,不正确的打“×”。
(6分)(1)某晶闸管,若其断态重复峰值电压为500V,反向重复峰值电压700V,则该晶闸管的额定电压是700V。
()第 1 页(共 8 页)试题:电力电子技术班号:姓名:(2)对于输入接整流变压器的可控整流电路,变压器存在直流磁化的有三相半波整流电路、单相半波整流电路和单相全波整流电路。
()(3)单相全控桥式变流电路,“阻感——反电势”负载,已知60β=,2100U V=,50E V=,电路处于可逆变状态。
()3、画出全控型器件RCD关断缓冲电路,并分析缓冲电路中各元件作用。
(6分)第 2 页(共 8 页)试题:电力电子技术班号:姓名:二、对于三相全控桥式变流电路,在不同的负载形式和控制要求下,回答下列问题。
1、画出该电路带“阻感——反电势” 负载,并工作于整流方式时的电路图(要标明反电势极性)。
(5分)3、设该电路为大电感负载且工作于整流状态,V U 1002=,负载中E=47V , Ω=5R ,当60α=时,试计算整流输出平均电压d U 、负载电流d I 和晶闸管电流u u u 2、当该电路工作于整流状态时,设触发角60α=且负载电流连续,请在图中画出此时整流器平均值dVTI。
(5分)第 3 页(共 8 页)试题:电力电子技术班号:姓名:三、H型单极同频模式PWM的功率转换电路如下图(a)所示。
它由四个大功率IGBT和四个续流二极管组成。
当控制指令iu>时,1V和2V工作在交替开关状态,3V截止关断,4V饱和导通。
设该电路工作在轻载情况下(a MU E≈),1V、2V、3V和4V的栅极激励电压如图(b)所示。
1、试画出电机电枢电压au和电枢电流a i波形图(可直接画在图(b) 上)。
电气工程及其自动化专业《电力电子技术》考试题试卷及答案(卷A)
XXX 大学电气工程及其自动化专业《电力电子技术》考试题试卷及答案(卷A )一、填空(30分)。
1、双向晶闸管的图形符号是 ,三个电极分别是 , 和 ;双向晶闸管的触发方式有 、 ; 、 。
2、单相全波可控整流电路中,晶闸管承受的最大反向电压为 。
三相半波可控整流电路中,晶闸管承受的最大反向电压为 。
(电源相电压为U 2)。
3、要使三相全控桥式整流电路正常工作,对晶闸管触发方法有两种:一是用 触发; 二是用 触发。
4、在同步电压为锯齿波的触发电路中,锯齿波底宽可达 度;实际移相才能达 度。
5、异步电动机变频调速时,对定子频率的控制方式有 ;院系: 专业班级: 学号: 姓名: 座位号:;;。
6、软开关电路种类很多,大致可分成电路,电路两大类。
7、变流电路常用的换流方式有;;;四种。
8、逆变器环流指的是只流经;而不流经的电流,环流可在电路中加来限制。
9、提高变流置的功率因数的常用方法有;、。
10、绝缘栅双极型晶体管是以作为栅极,以作为发射极与集电极复合而成。
二、判断题,(20分)(对√、错×)。
1、半控桥整流电路,大电感负载不加续流二极管,输出电压波形中没有负向面积。
( );2、采用两组反并联晶闸管的可逆系统,供直流电动机四象限运行时,其中一组逆变器工作在整流状态,那么另一组就工作在逆变状态。
();3、晶闸管并联使用时,必须注意均压问题。
();4、无源逆变指的是不需要逆变电源的逆变电路。
();5、并联谐振逆变器必须是呈电容性电路。
();6、直流斩波电路只能实现降低输出直流电压的作用。
();7、无源逆变指的是把直流电能转变成交流电能回送给电网。
();8、在三相半波可控整流电路中,晶闸管承受的最大反压为2倍相电压U2。
();9、三相全控桥整流电路中,输出电压的脉动频率为150Hz。
();10、变频调速实际是改变电动机内旋转磁场的速度,达到改变输出转速的目的。
();三、选择题(每题2分 10分)。
06级电力电子技术考试试题(A卷2稿)
北京交通大学学生考试试题课程名称:电力电子技术(A 卷) 2008 –2009学年 2学期 出题:课程组一、单选题(每题2分,共20分)1、下列哪种功率器件具有正的电阻温度特性(负的电流温度特性)?① 功率二极管② 晶闸管③ IGBT2、晶闸管由断态触发导通、并保持通态所需的最小电流,称为① 维持电流 ② 擎住电流 ③ 浪涌电流 ④ 额定电流 3、在单相全控桥纯电阻负载电路中,晶闸管可能承受的最大正向电压为:① 0.707U 2② 1.414U 2③ 2.828U 2 ④ 3.14U 24、以下哪个电路可实现有源逆变?① 三相半控桥整流电路 ② 三相半波可控整流桥带续流二极管电路 ③ 单相全控桥接续流二极管电路 ④ 单相全控整流电路 5、单端正激式变换器是以下哪种变换器的派生电路?① BUCK 变换器 ② 丘克变换器③ BOOST 变换器④ BUCK —BOOST 变换器6、无源逆变电路属于① AC/DC 变换器 ② DC/AC 变换器 ③ AC/AC 变换器④ DC/DC 变换器 7、单相电压型PWM 整流器的的直流侧一般要加L —C 滤波电路,该滤波电路是:① 并联谐振电路,谐振频率等于交流侧电网频率② 并联谐振电路,谐振频率等于交流侧电网频率的2倍③ 串联谐振电路,谐振频率等于交流侧电网频率④ 串联谐振电路,谐振频率等于交流侧电网频率的2倍学院 班级 学号 姓名 ------------------------------------装 -------------------------------------------------------------------订--------------------------------------线-----------------8、以下对ZCS准谐振变换器的描述那一个是正确的?①ZCS是表示零电流开关②一般采用开关频率固定的PWM控制方式工作③ZCS是表示零电压开关④ZCS是表示硬开关9、下列那种电路最适合用作调光台灯电路:①单相交流调功电路②单相交流调压电路③单相交流电力电子开关电路10、晶闸管串联时,为实现静态均压,可在晶闸管两端并联等值的①电感②电容③电阻④阻容元件二、判断题,正确的划“√”,不正确的划“×”(每题2分,共10分)(注意:本题共有5个小题。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
哈工大 2006 年 春 季学期
电力电子技术 试题(A )
注:卷面
85分,平时成绩15分
一、 回答下列问题
1、下列器件的分类表中,将符合每一类别的全部选项添入表中。
(8分)
选项:(根据选项填空时,只需写选项的代号,如:A,B,….) A. SCR B.GTO C.GTR D.P-MOSFET E.IGBT F.电力二极管 G.MCT 。
2、判断下列各题的正确性,正确的打“√”,不正确的打“×” 。
(6分) (1) 某晶闸管,若其断态重复峰值电压为500V ,反向重复峰值电压700V ,
则该晶闸管的额定电压是700V 。
( )
第 1 页 (共 8 页)
试题:电力电子技术班号:姓名:
(2)对于输入接整流变压器的可控整流电路,变压器存在直流磁化的有三相半波整流电路、单相半波整流电路和单相全波整流电路。
()
(3)单相全控桥式变流电路,“阻感——反电势”负载,已知60
β=,
2100
U V
=,50
E V
=,电路处于可逆变状态。
()
3、画出全控型器件RCD关断缓冲电路,并分析缓冲电路中各元件作用。
(6分)
第 2 页(共 8 页)
二、对于三相全控桥式变流电路,在不同的负载形式和控制要求下,
回答下列问题。
1、 画出该电路带“阻感——反电势” 负载,并工作于整流方式时的电路图
(要标明反电势极性)。
(5分)
3、设该电路为大电感负载且工作于整流状态,V U 1002=,负载中E=47V ,
Ω=5R ,当60α=时,试计算整流输出平均电压d U 、负载电流d I 和晶闸管电流 平均值dVT I 。
(5分)
第 3 页 (共 8 页)
u u u 2、当该电路工作于整流状态时,设触发角60α=且负载电流连
续,请在图中画出此时整流器 输出电压u d 和晶闸管电流1VT i 在
一个周期内的波形。
(5分)
i VT10
三、H型单极同频模式PWM的功率转换电路如下图(a)所示。
它由四个
大功率IGBT和四个续流二极管组成。
当控制指令0
i
u>时,
1
V和
2
V工作
在交替开关状态,
3
V截止关断,
4
V饱和导通。
设该电路工作在轻载情
况下(
a M
U E
≈),
1
V、
2
V、
3
V和
4
V的栅极激励电压如图(b)所示。
1、试画出电机电枢电压
a
u和电枢电流
a
i波形图(可直接画在图(b) 上)。
(7分)2、分析一个PWM周期内直流电机的工作状态,并画出相应的等效电路图,标明电流
方向。
图中,
a
L为电机绕组电感,
a
R为电枢电阻,
M
E为直流电机反电势。
(8分)
第 4 页(共 8 页)
本题得分
图(a)
试题:电力电子技术班号:姓名:
第 5 页(共 8 页)
试题:电力电子技术班号:姓名:
四、由两只反并联晶闸管组成的交流调压电路如下图(a)所
示,负载为阻感性负载(阻抗角为φ),当输入信号u1
为图(b)所示信号时,在图(d)和(e)中画出交流调压电路中
u和
i的波形图。
(10分)
图(a)
第 6 页(共 8 页)
本题得分
图(b)
图(c-1)
图(d)
图(e)
φ
图(c-2)
试 题:电力电子技术 班号: 姓名:
五、回答下列问题
1、换流方式有哪几种?各有什么特点?(3分)
2、无源逆变电路和有源逆变电路有何不同?(3分)
3、逆变电路多重化的目的是什么?如何实现?串联多重和并联多重逆变电路各用于什么场合?(4分)
六、解答下列问题
1、什么是异步调制?什么是同步调制?
二者各有何特点?(5分)
2、什么是SPWM 的自然采样法和规则采样法?设正弦调制信号波为t a u r r ωsin =,
10≤≤a ,r ω为正弦信号波角频率。
根据下图利用规则采样法求出脉冲宽度δ和脉冲两边的间隙宽度δ'。
图中c T 为采样周期,三角载波c u 幅值为1。
(10分)
第 7 页 (共 8 页)
试题:电力电子技术班号:姓名:
第 8 页(共 8 页)。
