建筑给排水施工图识读
合集下载
建筑制图_识读给排水工程图(PPT43页)
1：1 1：50，1：40，1：30，1：20，1：10，1：5，1：3，
1：2，1：1，2：1
3、标高 以米为单位，通常注写到小数点后3位，总平面图中可
注写到后2位。一般标注管道的中心标高，必要时可标注管 底标高并加文字说明。室内管道标注相对标高，室外标注绝 对标高（当无绝对标高资料时可标注相对标高，但应与总图 相一致）
6、图例
室内给排水平面图中的设备、管道等均用规定的图例表示其类型 及平面位置。常用图例如下表：
7、双线图和单线图（见管道图示方法部分图）
管道在给排水施工中的表示方法可以分为双线图和单 线图两种。 双线图：用两根线表示一根管道的形状而不表示其壁厚。
单线图：进一步简化，由于管道的管径相对于管道的长度 来说要小的多，因此可以将管道的壁厚和空心的管腔看做 是一条线的投影，只用一条粗实线表示管道的位置和走向 而不表示其壁厚和管径。由于其简单，在工程实践中应用 较多。
名称 粗实线 中实线
线型
细实线
粗虚线 中虚线
细虚线
细点划线 折断线 波浪线
用途
新建各种给水排水管道线
给排水设备、构件的可见轮廓线，新建建筑物、构 筑物的可见轮廓线，原有给排水的管道线
平面图、视图中被剖切的建筑构造（包括配件）的 可见轮廓线，原有建筑物、构筑物的可见轮廓 线，尺寸线、尺寸界线、引出线、标高符号线、 较小图形的中心线等
2、室内排水系统的组成与分类
室内排水系统的分类 根据排出污水的性质可分为： 生产污水管道、生活污水管道、雨水管道。 根据排水制度可分为： 合流制：上述三种污水全部或者部分合流从同一管道排出。 分流制：是指生产污水、生活污水和雨水分别通过不同的管
道排放。
课堂训练一：
请同学们到后面认真阅读住宅楼设备施工图中的给排水 施工图: 1.2组同学找出图样中给水系统的组成部件，并简单说明其
1：2，1：1，2：1
3、标高 以米为单位，通常注写到小数点后3位，总平面图中可
注写到后2位。一般标注管道的中心标高，必要时可标注管 底标高并加文字说明。室内管道标注相对标高，室外标注绝 对标高（当无绝对标高资料时可标注相对标高，但应与总图 相一致）
6、图例
室内给排水平面图中的设备、管道等均用规定的图例表示其类型 及平面位置。常用图例如下表：
7、双线图和单线图（见管道图示方法部分图）
管道在给排水施工中的表示方法可以分为双线图和单 线图两种。 双线图：用两根线表示一根管道的形状而不表示其壁厚。
单线图：进一步简化，由于管道的管径相对于管道的长度 来说要小的多，因此可以将管道的壁厚和空心的管腔看做 是一条线的投影，只用一条粗实线表示管道的位置和走向 而不表示其壁厚和管径。由于其简单，在工程实践中应用 较多。
名称 粗实线 中实线
线型
细实线
粗虚线 中虚线
细虚线
细点划线 折断线 波浪线
用途
新建各种给水排水管道线
给排水设备、构件的可见轮廓线，新建建筑物、构 筑物的可见轮廓线，原有给排水的管道线
平面图、视图中被剖切的建筑构造（包括配件）的 可见轮廓线，原有建筑物、构筑物的可见轮廓 线，尺寸线、尺寸界线、引出线、标高符号线、 较小图形的中心线等
2、室内排水系统的组成与分类
室内排水系统的分类 根据排出污水的性质可分为： 生产污水管道、生活污水管道、雨水管道。 根据排水制度可分为： 合流制：上述三种污水全部或者部分合流从同一管道排出。 分流制：是指生产污水、生活污水和雨水分别通过不同的管
道排放。
课堂训练一：
请同学们到后面认真阅读住宅楼设备施工图中的给排水 施工图: 1.2组同学找出图样中给水系统的组成部件，并简单说明其

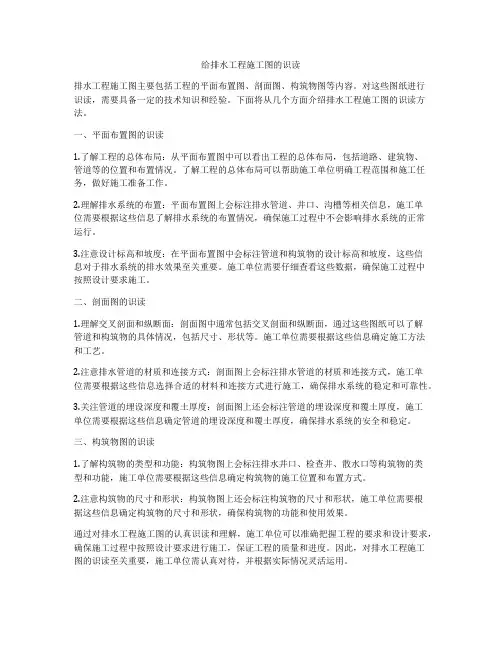

给排水工程施工图的识读
给排水工程施工图的识读排水工程施工图主要包括工程的平面布置图、剖面图、构筑物图等内容。
对这些图纸进行识读，需要具备一定的技术知识和经验。
下面将从几个方面介绍排水工程施工图的识读方法。
一、平面布置图的识读1.了解工程的总体布局：从平面布置图中可以看出工程的总体布局，包括道路、建筑物、管道等的位置和布置情况。
了解工程的总体布局可以帮助施工单位明确工程范围和施工任务，做好施工准备工作。
2.理解排水系统的布置：平面布置图上会标注排水管道、井口、沟槽等相关信息，施工单位需要根据这些信息了解排水系统的布置情况，确保施工过程中不会影响排水系统的正常运行。
3.注意设计标高和坡度：在平面布置图中会标注管道和构筑物的设计标高和坡度，这些信息对于排水系统的排水效果至关重要。
施工单位需要仔细查看这些数据，确保施工过程中按照设计要求施工。
二、剖面图的识读1.理解交叉剖面和纵断面：剖面图中通常包括交叉剖面和纵断面，通过这些图纸可以了解管道和构筑物的具体情况，包括尺寸、形状等。
施工单位需要根据这些信息确定施工方法和工艺。
2.注意排水管道的材质和连接方式：剖面图上会标注排水管道的材质和连接方式，施工单位需要根据这些信息选择合适的材料和连接方式进行施工，确保排水系统的稳定和可靠性。
3.关注管道的埋设深度和覆土厚度：剖面图上还会标注管道的埋设深度和覆土厚度，施工单位需要根据这些信息确定管道的埋设深度和覆土厚度，确保排水系统的安全和稳定。
三、构筑物图的识读1.了解构筑物的类型和功能：构筑物图上会标注排水井口、检查井、散水口等构筑物的类型和功能，施工单位需要根据这些信息确定构筑物的施工位置和布置方式。
2.注意构筑物的尺寸和形状：构筑物图上还会标注构筑物的尺寸和形状，施工单位需要根据这些信息确定构筑物的尺寸和形状，确保构筑物的功能和使用效果。
通过对排水工程施工图的认真识读和理解，施工单位可以准确把握工程的要求和设计要求，确保施工过程中按照设计要求进行施工，保证工程的质量和进度。
建筑给排水施工图的识读
成都工业学院蒋露
成都工业学院蒋露
图2-5 某厂房给 排水系统图
（2）给排水平面图
成都工业学院蒋露
图2-6 某厂房首层给排水平面图
图2-6为某厂房首层给排水平面图（由于此厂 房只有卫生间需要供水，我们这里只用卫生间给排 水大样图就能清楚表达整个给排水平面图，因此我 们直接用卫生间一层给排水大样图表示）。通过此 图及文字说明可知，该建筑物的给水系统，是由给 水管道JL-1接入市政给水管网引入；而该建筑物排 出的污（废）水则是通过排水管道引出建筑物，引 入污水井，经过处理后，最终排入市政排水管网。
同理，在图2-7中，对于卫生间中的洗脸盆、 小便器、蹲式大便器产生的污、废水，则以与给水 路径相反的方向传送，将污、废水最终引入排水立 管PL-1，由排水立管PL-1将其引入污水井，最终 排入市政污水管网。此外，由图2-9可知，在排水 支管上还安装了三个地漏和一个地面清扫口。
成都工业学院蒋露
(4)给排水支管图
该厂房的给水立管分别为JL-1和JL-1′，给水立管 JL-1采用DN80的引入管在埋地0.7m的高度引入建 筑物，首层给水立管均采用DN80的管径；二层的 给水立管采用DN70的管径，三层及以上给水立管 采用DN50的管径，最后与屋顶消防水箱连接。此 外，从该图上可知，给水立管JL-1上安装了一个闸 阀，在与横干管连接的地方，共安装了三个截止阀 和一个闸阀，安装高度详给水系统图上文字说明。 给水立管JL-1′采用相同的识读方法。
成都工业学院蒋露
图2-8 某厂房卫生间给水支管图
图2-8为某厂房卫生间给水支管图。将图2-7与图2-8结合阅读 可知，卫生间给水由给水立管JL-1引入，在距本层楼地面0.35m 的高度处安装闸阀与水表，采用的管道规格为DN50。随后，由 DN50的管道分支，向右的回路采用DN20的管径向小便器供水， 在第二个小便器末端，给水横支管改为DN15的管径引向最后一 个小便器。给水横支管与小便器的连接采用DN15的管径，竖向 敷设至距本层楼地面1.3m的位置。在DN50的给水立管处向左引 出的回路，采用DN40的管径向蹲式大便器供水，在第四个大便 器末端，给水横支管改为采用DN32的管径向第五个大便器供水； 同理，在第五个大便器末端，给水横支管改为采用DN25的管径 向第六个大便器供水。给水横支管与大便器的连接均采用DN25 的管径，竖向敷设至距本层楼地面1.2m的位置。
成都工业学院蒋露
图2-5 某厂房给 排水系统图
（2）给排水平面图
成都工业学院蒋露
图2-6 某厂房首层给排水平面图
图2-6为某厂房首层给排水平面图（由于此厂 房只有卫生间需要供水，我们这里只用卫生间给排 水大样图就能清楚表达整个给排水平面图，因此我 们直接用卫生间一层给排水大样图表示）。通过此 图及文字说明可知，该建筑物的给水系统，是由给 水管道JL-1接入市政给水管网引入；而该建筑物排 出的污（废）水则是通过排水管道引出建筑物，引 入污水井，经过处理后，最终排入市政排水管网。
同理，在图2-7中，对于卫生间中的洗脸盆、 小便器、蹲式大便器产生的污、废水，则以与给水 路径相反的方向传送，将污、废水最终引入排水立 管PL-1，由排水立管PL-1将其引入污水井，最终 排入市政污水管网。此外，由图2-9可知，在排水 支管上还安装了三个地漏和一个地面清扫口。
成都工业学院蒋露
(4)给排水支管图
该厂房的给水立管分别为JL-1和JL-1′，给水立管 JL-1采用DN80的引入管在埋地0.7m的高度引入建 筑物，首层给水立管均采用DN80的管径；二层的 给水立管采用DN70的管径，三层及以上给水立管 采用DN50的管径，最后与屋顶消防水箱连接。此 外，从该图上可知，给水立管JL-1上安装了一个闸 阀，在与横干管连接的地方，共安装了三个截止阀 和一个闸阀，安装高度详给水系统图上文字说明。 给水立管JL-1′采用相同的识读方法。
成都工业学院蒋露
图2-8 某厂房卫生间给水支管图
图2-8为某厂房卫生间给水支管图。将图2-7与图2-8结合阅读 可知，卫生间给水由给水立管JL-1引入，在距本层楼地面0.35m 的高度处安装闸阀与水表，采用的管道规格为DN50。随后，由 DN50的管道分支，向右的回路采用DN20的管径向小便器供水， 在第二个小便器末端，给水横支管改为DN15的管径引向最后一 个小便器。给水横支管与小便器的连接采用DN15的管径，竖向 敷设至距本层楼地面1.3m的位置。在DN50的给水立管处向左引 出的回路，采用DN40的管径向蹲式大便器供水，在第四个大便 器末端，给水横支管改为采用DN32的管径向第五个大便器供水； 同理，在第五个大便器末端，给水横支管改为采用DN25的管径 向第六个大便器供水。给水横支管与大便器的连接均采用DN25 的管径，竖向敷设至距本层楼地面1.2m的位置。
7.1.17.1室内给水排水系统施工图识读方法
当建筑物的给水引入管或排水排出管的数量超过1根时宜进行编号，系统编号的标志是在直径为10~12 毫米的圆圈内过中心画一条水平线，水平线上面是用大写的汉语拼音字母表示管道的类别，下面用阿 拉伯数字编号。
给水排水附近构筑物，如阀门井、水表井、检查井、化粪池等多于一个时应进行编号，宜用构筑物代 号后加阿拉伯数字方法编号。
平面图：平面图主要内容有建筑平面的形式，各用水设备及卫生器具的平面位置类型，给水排水系统的 出入口位置编号，地沟位置及尺寸，干管走向、立管及其编号、横直管走向和位置及管道安装方式等。
系统图：主要内容有系统的编号及立管编号，用水设备及卫生器具的编号，管道的走向与设备的位置关 系，管道及设备的标高，管道的管径坡度，阀门种类及位置等。系统图一般用1~2张，给水系统图一张， 排水系统图一张。
室内管道应标注绝对标高，室外管道宜标注绝对标高，当无绝 对标高资料时可标相对标高。
给水排水施工图一般规定 管径尺寸应以mm为单位。
水煤气输送钢管（镀锌或非镀锌）、铸钢管，管径以 公称直径DN表示（如DN15、DN50）
无缝钢管、焊接钢管（直缝或螺旋缝）、钢管、不锈 钢管等管材，管径以外径D×壁厚δ表示（如D108×4、 D159×4等）
图例
名称
图例
法兰连接
法兰堵盖
承插连接
盲板
活接头
弯折管
管堵 管道丁字下接
管道丁字上接 管道交叉
给水排水施工图相关图例
名称
图例
闸阀
角阀
三通阀
四通阀
截止阀
电动阀
液动阀
气动称 隔膜阀 气开隔膜阀 气闭隔膜阀 温度调节阀 压力调节阀 电磁阀 止回阀 消声止回阀
持压阀 泄压阀 球阀
图例
给水排水附近构筑物，如阀门井、水表井、检查井、化粪池等多于一个时应进行编号，宜用构筑物代 号后加阿拉伯数字方法编号。
平面图：平面图主要内容有建筑平面的形式，各用水设备及卫生器具的平面位置类型，给水排水系统的 出入口位置编号，地沟位置及尺寸，干管走向、立管及其编号、横直管走向和位置及管道安装方式等。
系统图：主要内容有系统的编号及立管编号，用水设备及卫生器具的编号，管道的走向与设备的位置关 系，管道及设备的标高，管道的管径坡度，阀门种类及位置等。系统图一般用1~2张，给水系统图一张， 排水系统图一张。
室内管道应标注绝对标高，室外管道宜标注绝对标高，当无绝 对标高资料时可标相对标高。
给水排水施工图一般规定 管径尺寸应以mm为单位。
水煤气输送钢管（镀锌或非镀锌）、铸钢管，管径以 公称直径DN表示（如DN15、DN50）
无缝钢管、焊接钢管（直缝或螺旋缝）、钢管、不锈 钢管等管材，管径以外径D×壁厚δ表示（如D108×4、 D159×4等）
图例
名称
图例
法兰连接
法兰堵盖
承插连接
盲板
活接头
弯折管
管堵 管道丁字下接
管道丁字上接 管道交叉
给水排水施工图相关图例
名称
图例
闸阀
角阀
三通阀
四通阀
截止阀
电动阀
液动阀
气动称 隔膜阀 气开隔膜阀 气闭隔膜阀 温度调节阀 压力调节阀 电磁阀 止回阀 消声止回阀
持压阀 泄压阀 球阀
图例
给排水施工图识读方法_secret

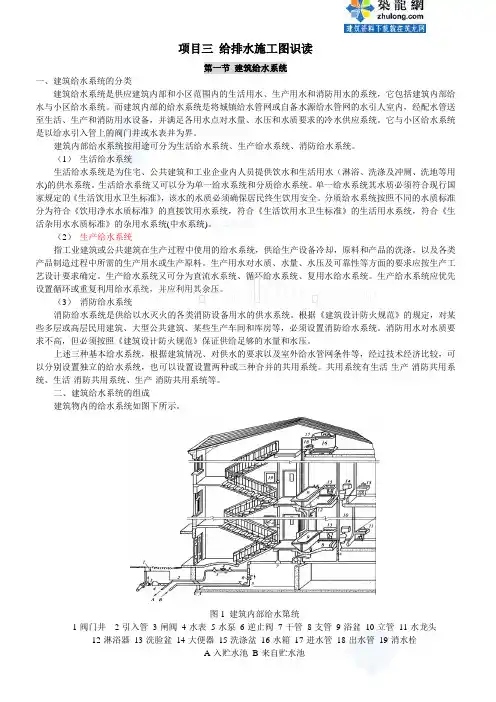

项目三给排水施工图识读第一节建筑给水系统一、建筑给水系统的分类建筑给水系统是供应建筑内部和小区范围内的生活用水、生产用水和消防用水的系统，它包括建筑内部给水与小区给水系统。
而建筑内部的给水系统是将城镇给水管网或自备水源给水管网的水引人室内，经配水管送至生活、生产和消防用水设备，并满足各用水点对水量、水压和水质要求的冷水供应系统。
它与小区给水系统是以给水引入管上的阀门井或水表井为界。
建筑内部给水系统按用途可分为生活给水系统、生产给水系统、消防给水系统。
（1）生活给水系统生活给水系统是为住宅、公共建筑和工业企业内人员提供饮水和生活用水（淋浴、洗涤及冲厕、洗地等用水)的供水系统。
生活给水系统又可以分为单一给水系统和分质给水系统。
单一给水系统其水质必须符合现行国家规定的《生活饮用水卫生标准》，该水的水质必须确保居民终生饮用安全。
分质给水系统按照不同的水质标准分为符合《饮用净水水质标准》的直接饮用水系统，符合《生活饮用水卫生标准》的生活用水系统，符合《生活杂用水水质标准》的杂用水系统(中水系统)。
（2）生产给水系统指工业建筑或公共建筑在生产过程中使用的给水系统，供给生产设备冷却，原料和产品的洗涤，以及各类产品制造过程中所需的生产用水或生产原料。
生产用水对水质、水量、水压及可靠性等方面的要求应按生产工艺设计要求确定。
生产给水系统又可分为直流水系统、循环给水系统、复用水给水系统。
生产给水系统应优先设置循环或重复利用给水系统，并应利用其余压。
（3）消防给水系统消防给水系统是供给以水灭火的各类消防设备用水的供水系统。
根据《建筑设计防火规范》的规定，对某些多层或高层民用建筑、大型公共建筑、某些生产车间和库房等，必须设置消防给水系统。
消防用水对水质要求不高，但必须按照《建筑设计防火规范》保证供给足够的水量和水压。
上述三种基本给水系统，根据建筑情况、对供水的要求以及室外给水管网条件等，经过技术经济比较，可以分别设置独立的给水系统，也可以设置设置两种或三种合并的共用系统。
建筑给排水施工图识读
06
案例分析与实践操作
典型案例分析
高层住宅给排水系统
分析高层住宅给排水设计特点，如供水方式、排水体制等 。探讨施工中常见问题及解决方案，如管道堵塞、渗漏等 。
商业综合体给排水系统
针对商业综合体建筑特点，分析其给排水设计要点，如餐 饮排水、屋面排水等。研究施工中遇到的难点及应对措施 ，如管道交叉、空间受限等。
安装大样图
针对某些特殊设备或管道的安装方式 ，提供详细的安装示意图和尺寸标注 ，指导施工人员进行正确安装。
03
识读方法与技巧
总体浏览，了解全局
查阅目录、设计说明 、图例、设备材料表 等，了解工程整体情 况。
对给排水系统的整体 布局、管径大小、管 道走向等形成初步印 象。
初步了解建筑规模、 层数、高度、功能布 局等基本信息。
智能化与自动化技术
随着科技的进步和智能化技术的普及，建筑给排水系统也将逐步实 现智能化和自动化，提高系统的运行效率和安全性。
标准化与规范化管理
未来建筑给排水行业将更加注重标准化和规范化管理，推动行业的 健康发展。
不断提升自身专业能力
1 2 3
持续学习新知识与技能
为了适应行业发展的需求，建筑给排水从业人员 需要不断学习新的知识和技能，提高自己的专业 素养。
实际操作方法与技巧
熟悉给排水管道安装、试压、冲洗等实际操作流程和方法。掌握施 工中的技巧和规范要求，提高施工质量和效率。
安全防护措施
在施工过程中，严格遵守安全操作规程，采取必要的安全防护措施， 如佩戴安全帽、安全带等。确保施工人员的人身安全。
问题反馈与改进建议
问题反馈途径与处理流程
建立有效的问题反馈途径和处理流程，及时 收集并处理施工中遇到的问题。对问题进行 分类整理和分析，找出问题产生的原因和解 决方案。
给排水工程施工图的表示方法及识读
J
X Z
Y
给排水工程施工图的表示方法
消火栓立管 XL— 自动喷淋立管 ZL— 排水立管 PL— 雨水排水立管 YL— 水表 或 截止阀 闸阀 止回阀
给排水工程施工图的表示方法
蝶阀 减压稳压阀 角阀 水龙头 地漏 清扫口 检查口 排水拴
给排水工程施工图的表示方法
消火栓 带消防软管卷盘的消火栓 水泵接合器 存水弯 压力表
给排水工程安装高度均用标 高来表示。 标高有绝对标高、相对标高两种。
绝对标高：我国把青岛的黄海平均海面定为绝对标 高的零点，写作±0.00，高于它的为正，低于它 的为负。绝对标高常用于建筑总平面图。 相对标高：是以某一点为参照物，定为±0.00，来表 示其他部位相对于它的高度。在建筑安装工程施 工图中，以建筑物的一层地面作为±0.00。 标高在安装工程施工中用来确定管线、设备的安 装高度。在编制施工图预算时用来计算垂直管线 的长度。
给排水工程施工图的识读
识读方法 1）仔细阅读设计说明 弄清以下问题：工程概况、给排水系统包含的 内容、给排水管道布置形式、管道材质及接口 方式、防腐保温要求等。 2）系统图与平面图对照阅读 3）按一定顺序阅读 按水流方向：入户管（排出管）——水平干 管——立管——支管——用水设备；逐层阅读。
给排水工程施工图的表示方法
图例及文字符号 给水管道 热水管道 消火栓给水管道 自动喷淋给水管道 排水管道 雨水排水管道 立管
J R X Z P Y
给排水工程施工图的表示方法
给水系统编号 R 热水系统编号 消火栓给水系统编号 自动喷淋给水系统编号 P 排水系统编号 雨水排水系统编号 给水立管 JL— 热水立管 RL—
给排水工程施工图所含内容
第5章 建筑给排水施工图的识读
（2）给排水平面图
图2-6 某厂房首层给排水平面图
图2-6为某厂房首层给排水平面图（由于此厂 房只有卫生间需要供水，我们这里只用卫生间给排 水大样图就能清楚表达整个给排水平面图，因此我 们直接用卫生间一层给排水大样图表示）。通过此 图及文字说明可知，该建筑物的给水系统，是由给 水管道JL-1接入市政给水管网引入；而该建筑物排 出的污（废）水则是通过排水管道引出建筑物，引 入污水井，经过处理后，最终排入市政排水管网。
2.2 建筑给排水施工图的识读方法
2.2.1 建筑给排水施工图的组成
1.说明性文件
系统图
给排水工程系统同包括给水系统图、 排水系统图、雨水系统图等。通过系 统图可以了解整个建筑物内给排水管 道的竖向布臵情况以及管道的规格、 管道在每层的敷设高度、管道在每层 将要连接的设备等情况。可以了解整 个工程的供水、排水全貌和管路走向 关系。
4.卫生器具
（1）便溺用卫生器具 1）高水箱蹲式大便器 2）低水箱坐式大便器 3）大便槽 4）小便器 5）小便槽
4.卫生器具
（2）盥洗淋浴用卫生器具 1）洗脸盆 2）盥洗槽 3）浴盆 4）淋浴器
4.卫生器具
（3）洗涤用卫生器具 1）洗涤盆 2）污水盆 3）化验盆 （4）地漏:一般用铸铁或塑料制成，本身包含有 存水弯。地漏需设置在房间地面最低处，地面作 成0.005~0.01的坡度，坡向地漏。存水弯的作 用：水封，防止室外排水管道中的有毒、有害气 体进入室内。存水弯的形式：P形、S形
表2-2 常用焊接钢管规格
（2）铸铁管：用于给水、排水和天然气输送管线。
铸铁管经久耐用、抗腐蚀性强，但性质较脆。给水铸铁管分为高压管、 普压管和低压管。排水承插铸铁管用于排水工程管道中的污水管道， 不承受压力。常用连接方式有承插连接、法兰连接。
建筑给排水-施工图识图解读
给排水系统图应表示出管道的空间布置情况， 各管段的管径、坡度、标高、以及附件在管道上的 位置。
2、管道系统的划分
一般按给水排水平面图中进出口系统不同， 分别绘制出各管道系统的系统图。给水引入管或排 水排出管的数量超过一根时，宜进行编号，其编号 应与底层给水排水平面图编号相一致。
~
P 1
~
(a) (b)
学校宿舍楼的给水系统图
学校宿舍楼的排水系统图
系 统 图
六、大样详图 对于施工图中的局部范围，放大比例，表明尺 寸及做法而绘制的局部详图。通常有设备节点详图、 接口大样详图、管道固定详图、卫生设施大样图、 卫生间布置详图等。 一般当平面图不能反映清楚某一节点图形时， 需有放大和细化的详图才能清楚地表示某一部位的 详细结构及尺寸。给排水施工图通常利用标准图集 中选用的图作为详图。
五、系统图
3、房屋构件的位置
为了反映管道和房屋的联系，系统图中还要 画出管道穿越的墙，地面、楼面、屋面的位置。 一般用细实线画出地面和墙面，并加轴测图中材 料图例线，用两条靠近的水平细实线画出楼面和 屋面。
4、标高和管径
室内工程应标注相对标高；室外工程宜标注 绝对标高，当无绝对标高资料时，可标注相对标 高。在给水系统中，标高以管中心为准，一般要 注出引入管、横管、阀门及放水龙头，卫生器具 的连接支管，各层楼地面及屋面，与水箱连接的 各管道，以及水箱的顶面和地面等标高。
四、平面图 平面图是最基本的图样，以建筑平面图为 基础绘制而成，主要表达建筑物和设备的平面 布置，管线的水平走向、排列和规格尺寸，以 及管子的坡度和坡向、管径和标高，要求绘出 给水点的水平位置。包括给水平面图、排水平 面图、屋顶水箱布置图。
四、平面图
平面图主要反映管道系统各组成部分的平面 位置，因此房屋的轮廓线应与建筑施工图一致。 一般只抄绘房屋的墙身、柱、门窗洞、楼梯等主 要构配件，房屋的细部，门窗代号均可略去。 1、卫生设备和器具的类型及位置 如洗脸盆、大便器、小便器、地漏等现成工 业产品，还有厨房中的水池等现场砌筑的。
2、管道系统的划分
一般按给水排水平面图中进出口系统不同， 分别绘制出各管道系统的系统图。给水引入管或排 水排出管的数量超过一根时，宜进行编号，其编号 应与底层给水排水平面图编号相一致。
~
P 1
~
(a) (b)
学校宿舍楼的给水系统图
学校宿舍楼的排水系统图
系 统 图
六、大样详图 对于施工图中的局部范围，放大比例，表明尺 寸及做法而绘制的局部详图。通常有设备节点详图、 接口大样详图、管道固定详图、卫生设施大样图、 卫生间布置详图等。 一般当平面图不能反映清楚某一节点图形时， 需有放大和细化的详图才能清楚地表示某一部位的 详细结构及尺寸。给排水施工图通常利用标准图集 中选用的图作为详图。
五、系统图
3、房屋构件的位置
为了反映管道和房屋的联系，系统图中还要 画出管道穿越的墙，地面、楼面、屋面的位置。 一般用细实线画出地面和墙面，并加轴测图中材 料图例线，用两条靠近的水平细实线画出楼面和 屋面。
4、标高和管径
室内工程应标注相对标高；室外工程宜标注 绝对标高，当无绝对标高资料时，可标注相对标 高。在给水系统中，标高以管中心为准，一般要 注出引入管、横管、阀门及放水龙头，卫生器具 的连接支管，各层楼地面及屋面，与水箱连接的 各管道，以及水箱的顶面和地面等标高。
四、平面图 平面图是最基本的图样，以建筑平面图为 基础绘制而成，主要表达建筑物和设备的平面 布置，管线的水平走向、排列和规格尺寸，以 及管子的坡度和坡向、管径和标高，要求绘出 给水点的水平位置。包括给水平面图、排水平 面图、屋顶水箱布置图。
四、平面图
平面图主要反映管道系统各组成部分的平面 位置，因此房屋的轮廓线应与建筑施工图一致。 一般只抄绘房屋的墙身、柱、门窗洞、楼梯等主 要构配件，房屋的细部，门窗代号均可略去。 1、卫生设备和器具的类型及位置 如洗脸盆、大便器、小便器、地漏等现成工 业产品，还有厨房中的水池等现场砌筑的。
建筑给排水施工图识读
建筑给排水施工图识读5.1 建筑给排水施工图标准内容图纸是用标明尺寸的图形和文字来说明工程建筑、机械、设备等的结构、形状、尺寸及其他要求的一种技术文件,有纸质图及电子图之分。
图纸的图幅按《房屋建筑制图统一标准》(GB/T 50001—2017)分为A0(1 189 mm×841 mm),A1(841 mm×594 mm),A2(594 mm×420 mm),A3(420 mm×297 mm),A4(297 mm×210 mm)。
建筑工程施工图按专业分为总图、建筑施工图、结构施工图、给排水施工图、电气施工图、暖通施工图等。
其中,给排水施工图由专业目录、专业设计说明、工艺流程图、图例、设备材料清单、平面图、立(剖)面图、系统图、节点详图、大样图和标准图等组成。
1)专业目录专业目录是为了便于查阅和保管,将一个项目的施工图纸按专业分类,每个专业按相应的名称和顺序进行归纳整理编排而成的。
通过图纸专业目录,可以知道该项目每个专业图纸的图别、图名及数量。
2)专业设计说明专业设计说明是设计人员在图样上无法表明而又必须要建设单位和施工单位知道的一些技术和质量要求,一般以文字的形式加以说明,其内容包括工程设计的主要技术数据、竣工验收要求以及特殊注意事项。
给排水专业设计说明主要包括给水、消防、排水、热水、中水等相关设计的说明。
3)工艺流程图工艺流程图是整个管道系统工艺变化过程的原理图,是设备布置和管道布置等设计的依据,也是施工安装和操作运行的依据。
通过此图,可全面了解建筑物名称、设备编号、整个系统的仪表控制点,可以确切了解管道的材质、规格、编号、输送的介质与流向以及主要控制阀门等。
4)图例图例是对图纸中的管件、阀门等采用规定的符号加以表示,其并不完全反映事物的形象,只是示意性地表示具体的设备和管件。
因此要熟悉常用的图例,以便于流畅地识读图纸。
5)设备材料清单工程选用的主要材料及设备清单应列明材料类别、规格、数量,设备品种、规格和主要设计参数及尺寸。
建筑给排水施工图识图
1、平面图的识读
室内给排水管道平面图是施工图纸中最基本和最 重要的图纸，常用的比例是1：100和1：50两种。 它主要表明建筑物内给排水管道及卫生器具和用水 设备的平面布置。图上的线条都是示意性的，同时 管材配件如活接头、补心、管箍等也不画出来，因 此在识读图纸时还必须熟悉给排水管道的施工工艺。 在识读管道平面图时。应该掌握的主要内容和注意 事项如下：
(1)查明给水管道系统的具体走向，干管的布置方式．管径 尺寸及其变化情况，阀门的设置，引入管、干管及各支管的 标高。 识读时，接引入管、干管、立管、支管及用水设备的 顺序进行。
(2)查明排水管道的具体走同，管路分支情况，管径尺寸 与横管坡度，管道各部标高，存水弯形式，清通设备设置情 况，弯头及三通的选用等。 识读排水管道系统图时，一般按
各种功能管道、管道附件、卫生器具、用水设 备，如消防栓箱、喷头等均应用各种图例表示；
各种横干管、立管、支管的管径、坡度等均应 标出；（有些统一的可在总说明中说明）
平面图上管道都用单线绘出沿墙敷设管道不注 管道距墙面距离。
一张平面图上可以绘制几种类型管道， 一般给水、排水管道可在一起绘制。 若管线复杂，也可分别绘制，以图纸 能表达清楚设计意图而图纸张数少为原则
此外．施工图还应绘出工程图所用图例。
所有以上图纸及施工说明等应编排有序， 写出图纸目录。
XL-1 GL-1
PL-2
PL-1
反映室内管网与室外管 网的连接关系
有室外给水、排水及热 水管网的具体平面位置 和走向。
图上标注管径、地面标 高、管道埋深和坡度 （排水管）、控制点座 标、以及管道布置间距 等。
当装在消防箱外面时，消火栓应靠近消防箱安装。消防箱底距地面 1. 10m，消防箱有明装、暗装和单门、双门之分，识读时都要注意搞清 楚。
给排水识图(共8张PPT)
（二）系统图的识读
在给水的系统图上不画出卫生器，只用图例符号画出水龙头、 淋浴器喷头、冲水水箱等。在排水的系统图上，也画不出主要 卫生器具，只画出卫生器具下的存水弯或排水支管。识读系统 图时要重点掌握下列两点：
1、查明各部分给水管的空间走向、标高、ຫໍສະໝຸດ 径尺寸及其 变化情况、阀门的设置位置。
2、查明各部分排水管道的空间走向、管路分支情况、管径 尺寸及其变化，查明横管坡度、管道各部分标高、存水弯形式、 清通设备的设置情况。
42、水给表水、引阀入门管、管清污扫水径口 排用等出附管公件的称的位位置直置、径。名称标与注管径，；一段管子的管径一般标注在该管子的两头，而中间不再标注， （坡三度） 符管号道可标即高在“、管坡子标度的两、上管方头径或带的下标方中注，间其箭”头。所指如的图一端：是管子的低端，一般表示为。
坡（度二符 ）号系可统标图在的管识子读的上方或下方，其箭头所指的一端是管子的低端，一般表示为。 平表面示图 给表排示水建系筑统物的各空层间给位排置水以管及道各与层设间备、的前平后面左布右置间。的关系。 （ 4、四水）表详、图阀门、清扫口等附件的位置。 二 室内给排水工程施工图识读
第3页，共8页。
（三）管道标高、坡度、管径的标注
坡度符号可标在管子的上方或下方，其箭头所指的一端是管子的低端，一般表示为。
二3、室给内排给水排干水、工立1程、、施支工标管图的高识位读置，管径与立管编号； 3在（（二、排二二室给水 ） ）内排的平系管给水系面统道排干统图图在道水、图的系工立常上识统管程、，读图指施支道也上工管管画的的图的不表中识位标出示读置心主高，要处管符卫径的生号与器相立一具管对，般编只于号在画；±出一卫0段.生0器管0具0子的下的的高存起度水弯点；或或对排水终于支点排管。，水标管高道数常字指对管于内采底暖的、相给对水标、高燃。气标管高 给2、水给、水排引水入系以管统、米图污应为水分排单别出绘位管制的。，位在置系、统名图称上与要管标径明；各立管编号、管段直径、管道标高、坡度等。 2、坡度 （3、一给）排平水面干图、的立识、读支管的位置，管径与立管编号；
建筑给排水工程：给水系统识图
1.9.2给水系统识图
一、给水平面图识图
给水平面图是表明给水管道及设备的平面布置图例，主要包括：
1 各用水设备的平面位置，平面图中各种设备的布置与建筑平面紧密地结合在 一起，并反映用水设备与建筑的平面位置与尺寸，反映管道和设备本身的规 格尺寸。
2 给水管网的各干管、立管、支管的平面位置、走向、立管编号和管道安装 方式等。
生活给水系统图识图的顺序一般是从市政给水管网沿着水流的方向开始。
谢谢观看
生活给水平面图识图的顺序一般是从市政给水管网沿着水流的方向开始。
二、给水系统图识图
给水系统图是根据各层给水管道平面图、用水设备的平面位置和竖向标高， 用正投影法绘制的正面斜轴测投影图。 它表明室内给水管网上下层之间、前后、左右之间的空间走向，各管段的管 径、坡度和标高，以及各种附件在道上的连接情况。
3 给水引入管、水表节点、阀门等平面位置、走向及与室外给水管的连接情况。 4 管道的设备安装预留空洞位置、预埋件、管沟等方面对土建的要求。
一、给水平面图识图
给水管道平面图是卫生设备施工图中最基本的图样，它主要反映卫生器具、 管道及其附件相对于房屋的平面位置。 因此，读图前，首先应清楚各平面，即搞清楚各层平面中哪些房间布置有卫 生器具，是否有管道通过，它们是如何布置的，这些房间的楼地面标高是多 少。
一、给水平面图识图
给水平面图是表明给水管道及设备的平面布置图例，主要包括：
1 各用水设备的平面位置，平面图中各种设备的布置与建筑平面紧密地结合在 一起，并反映用水设备与建筑的平面位置与尺寸，反映管道和设备本身的规 格尺寸。
2 给水管网的各干管、立管、支管的平面位置、走向、立管编号和管道安装 方式等。
生活给水系统图识图的顺序一般是从市政给水管网沿着水流的方向开始。
谢谢观看
生活给水平面图识图的顺序一般是从市政给水管网沿着水流的方向开始。
二、给水系统图识图
给水系统图是根据各层给水管道平面图、用水设备的平面位置和竖向标高， 用正投影法绘制的正面斜轴测投影图。 它表明室内给水管网上下层之间、前后、左右之间的空间走向，各管段的管 径、坡度和标高，以及各种附件在道上的连接情况。
3 给水引入管、水表节点、阀门等平面位置、走向及与室外给水管的连接情况。 4 管道的设备安装预留空洞位置、预埋件、管沟等方面对土建的要求。
一、给水平面图识图
给水管道平面图是卫生设备施工图中最基本的图样，它主要反映卫生器具、 管道及其附件相对于房屋的平面位置。 因此，读图前，首先应清楚各平面，即搞清楚各层平面中哪些房间布置有卫 生器具，是否有管道通过，它们是如何布置的，这些房间的楼地面标高是多 少。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
室内工程应标注相对标高；室外工程应标注绝对标 高，当无绝对标高资料时，可标注相对标高，但应与总 图专业一致。
下列部位应标注标高：沟渠和重力流管道的起讫点、 转角点、连接点、变尺寸（管径）点及交叉点；压力流 管道中的标高控制点；管道穿外墙、剪力墙和构筑物的 壁及底板等处；不同水位线处；构筑物和土建部分的相 关标高。
给水系统以每一条引入管为一个系统 排水系统以每一条排出管或一个室外检查井为一个系统 立管数量超过 l根时，宜进行立管编号 附属构筑物(如阀门井、水表井、检查井、化粪池等)多于 一个时，应进行构筑物编号
4.1 常用给排水图例
图例
建筑给排水图纸上的管道、卫生器具、设备等均按 照《给水排水制图标准》（GB／T 50106—2001）使用 统一的图例来表示。在《给水排水制图标准》中列出了 11类图例(管道、管道附件、管道连接、管件、阀门、给 水配件、消防设施、卫生设备及水池、小型给水排水构 筑物、给水排水设备、仪表等)。
序号 名 称
图 例 序号 名 称
1
水龙头
6
小便器
2 坐式大便器
3
洗脸盆
4
洗涤盆
5
浴缸
7
蹲式大便器
8
小便槽
9
淋浴喷头
10
圆形地漏
图例
序号
1
名称
给水管
2
热水给水管
3
热水回水管
4
废水管
5
污水管
6
雨水管
7
压力污水管
8
管径
9
坡度
4.1 常用给排水图例 表 1-3 管 道 图 例
图 例 序号
名称
10
空调凝结水管
建筑给排水施工图
第14节 建筑给排水施工图识读
建筑给水排水工程施工图包括
建筑给水工程施工图（生活、生产及消防 给水、热水、中水、直饮水）
建筑排水工程施工图（污水、废水、雨水）
7.1 施工图的组成及内容
1、施工图组成
首页： （目录、说明、图例）
平面图：水平剖切后，自上而下垂直俯视某一空间层所有内 容，管线用粗线条其它均为细线条。通常有： 底层（或地下室）平面图
3 下垂型闭式喷头
9 室内消火栓（双口）
4
水力警铃
10
水泵接合器
5
水泵
11
手提式灭火器
6
管道泵
12
压力表
图例
序号 名
4.1表常1-5用其给它排图水例图例
称
图 例 序号 名 称
1
水表
9
Y 形除污器
2
压力控制器
10
检查口
可曲挠橡胶接
3 头
11
清扫口
4
防水套管
12
通气帽
5
减压孔板
13
存水弯
6
雨水斗
14
波纹管
设计施工说明阐述的主要内容有给水排水系统采用的管材
及连接方法，消防设备的选型、阀门型号、系统防腐保温做法、 系统试压的要求及未说明的各项施工要求
设计施工说明阐述的内容没有特定规范，应视工程的具体情况 以能够介绍清楚设计意图为原则。
平面图：有建筑平面的形式；用水部位, 卫生器具及各用水设备 的平面位置、类型；给水排水系统的出、入口位置、编号、地 沟位置及尺寸；干管走向、立管位置及其编号、横支管走向、 位置及管道安装方式（明装或暗装）等。一般2-3张。
11
通气管
12
消火栓给水管
13
自动喷水灭火给水管
管道立管（X：管道类别，
14 L：立管，1：编号）
15
排水立管（检查井）编号
管内底（井底）标高
16
管长
图例
4.1 常用给排水图例
表 1-4 消 防 设 备 图 例
序号 名 称
图 例 序号 名
称
1
水表井
7
室外消火栓
2 直立型闭式喷头
8 室内消火栓（单口）
图线
建筑给排水施工图的线宽b应根据图纸的类别、 比例和复杂程度确定。一般线宽b宜为0.7mm或1.0mm。
比例 平面图选用比例，常用1： 100、1：50
系统图选用的比例1：100、1：50，也可不按比例 绘制
标高 4.1 常用给排水图例
一般以m为单位，应注写到小数点后第三位 压力管道多标注管中心标高 重力管道多标管内底标高
标准层平面图 顶（某）层平面图（凡给排水设施或管线不同于 其它层的一律绘出该层平面图） 系统图：反映给排水管线的空间关系及走向、各个系统单 独绘制 详图： 反映某些局部的详细构造、安装尺寸等。包括大样 图（如：厕所大样图） 、节点详图及国家标准图集
2、施工图的内容
首页： 将全部施工图纸按编号、图名，顺序填人图纸目录表 格，以便核对图纸数量和识图时查找；设计中用图形无法表示 的一些设计要求列于设计说明中；小型工程的图例、主要设备 与材料明细表一般也放在首页上
7 雨水口（单口）
15
潜水泵
8
检查井阀门井
16
矩形化粪池
图例
7.2 施工图的识读方法及步骤 简介
❖ 1．了解建筑概况，功能。找用水房间
❖ 2．看图例：找平面图中的卫生器具或用水设备 ❖ 3．看说明：了解有哪些系统，如给水、排水、消
防、热水、喷淋等，重点在系统介绍。 ❖ 4．看系统图，分系统看
给水：找引入管，沿水流方向看 排水：找排出管，沿水水流方向看 ❖ 5．对平面图看 ❖ 6．管线定位（位置、管径、坡度、标高）
标高标注
管径（以mm为单位）
焊接钢管、铸铁管、复合管以公称直径DN表示(如DNl5、 DN50等)
无缝钢管、铜管以外径D×壁厚δ表示(如D108×4等) 钢筋混凝土管、陶土管等以内径d表示(如d230、d380等) 塑料管材，管径按产品标注的方法表示（外径或公称）
编号管道应按系统加以标记和编号
室内给水排水施工图识读
给水系统应按 水流方向先找系统 的入口，按总管及 入口装置、干管、 立管、支管、到用 水设备或卫生器具 的进水接口的顺序 识读
排水系统应 按水流方向以 卫生器具排水 管、排水横支 管、排水立管 及排出管的顺 序识读。
室内给水排水施工图识读实训 实例
系统图：各系统的编号及立管编号、用水设备及卫生器具的编 号；管道走向，与设备的位置关系；2张，也可1张（小型 系统）或多张（大型系统）。
详图：更清楚的表达前面各图表示不清的内容，可绘出，也 可引自有关安装图集，其内容应反映工程实际。
３、施工4图.1的常表用示给排水图例
4.1 常用给排水图例 表 1-1 阀 门 图 例
序号 名 称
图 例 序号 名 称
1
闸阀
9
角阀
2
截止阀
10
自动排气阀
3
碟阀
11
浮球阀
4
球阀
12 液压水位控制阀
5
单向阀
13 延时自闭冲洗阀
6 消声单向阀
14
溢流阀
7
减压阀
15
遥控信号阀
8 水流指示器
16
湿式报警阀
图例
4.1 常用给排水图例
表 1-2 卫 生 器 具 图 例
下列部位应标注标高：沟渠和重力流管道的起讫点、 转角点、连接点、变尺寸（管径）点及交叉点；压力流 管道中的标高控制点；管道穿外墙、剪力墙和构筑物的 壁及底板等处；不同水位线处；构筑物和土建部分的相 关标高。
给水系统以每一条引入管为一个系统 排水系统以每一条排出管或一个室外检查井为一个系统 立管数量超过 l根时，宜进行立管编号 附属构筑物(如阀门井、水表井、检查井、化粪池等)多于 一个时，应进行构筑物编号
4.1 常用给排水图例
图例
建筑给排水图纸上的管道、卫生器具、设备等均按 照《给水排水制图标准》（GB／T 50106—2001）使用 统一的图例来表示。在《给水排水制图标准》中列出了 11类图例(管道、管道附件、管道连接、管件、阀门、给 水配件、消防设施、卫生设备及水池、小型给水排水构 筑物、给水排水设备、仪表等)。
序号 名 称
图 例 序号 名 称
1
水龙头
6
小便器
2 坐式大便器
3
洗脸盆
4
洗涤盆
5
浴缸
7
蹲式大便器
8
小便槽
9
淋浴喷头
10
圆形地漏
图例
序号
1
名称
给水管
2
热水给水管
3
热水回水管
4
废水管
5
污水管
6
雨水管
7
压力污水管
8
管径
9
坡度
4.1 常用给排水图例 表 1-3 管 道 图 例
图 例 序号
名称
10
空调凝结水管
建筑给排水施工图
第14节 建筑给排水施工图识读
建筑给水排水工程施工图包括
建筑给水工程施工图（生活、生产及消防 给水、热水、中水、直饮水）
建筑排水工程施工图（污水、废水、雨水）
7.1 施工图的组成及内容
1、施工图组成
首页： （目录、说明、图例）
平面图：水平剖切后，自上而下垂直俯视某一空间层所有内 容，管线用粗线条其它均为细线条。通常有： 底层（或地下室）平面图
3 下垂型闭式喷头
9 室内消火栓（双口）
4
水力警铃
10
水泵接合器
5
水泵
11
手提式灭火器
6
管道泵
12
压力表
图例
序号 名
4.1表常1-5用其给它排图水例图例
称
图 例 序号 名 称
1
水表
9
Y 形除污器
2
压力控制器
10
检查口
可曲挠橡胶接
3 头
11
清扫口
4
防水套管
12
通气帽
5
减压孔板
13
存水弯
6
雨水斗
14
波纹管
设计施工说明阐述的主要内容有给水排水系统采用的管材
及连接方法，消防设备的选型、阀门型号、系统防腐保温做法、 系统试压的要求及未说明的各项施工要求
设计施工说明阐述的内容没有特定规范，应视工程的具体情况 以能够介绍清楚设计意图为原则。
平面图：有建筑平面的形式；用水部位, 卫生器具及各用水设备 的平面位置、类型；给水排水系统的出、入口位置、编号、地 沟位置及尺寸；干管走向、立管位置及其编号、横支管走向、 位置及管道安装方式（明装或暗装）等。一般2-3张。
11
通气管
12
消火栓给水管
13
自动喷水灭火给水管
管道立管（X：管道类别，
14 L：立管，1：编号）
15
排水立管（检查井）编号
管内底（井底）标高
16
管长
图例
4.1 常用给排水图例
表 1-4 消 防 设 备 图 例
序号 名 称
图 例 序号 名
称
1
水表井
7
室外消火栓
2 直立型闭式喷头
8 室内消火栓（单口）
图线
建筑给排水施工图的线宽b应根据图纸的类别、 比例和复杂程度确定。一般线宽b宜为0.7mm或1.0mm。
比例 平面图选用比例，常用1： 100、1：50
系统图选用的比例1：100、1：50，也可不按比例 绘制
标高 4.1 常用给排水图例
一般以m为单位，应注写到小数点后第三位 压力管道多标注管中心标高 重力管道多标管内底标高
标准层平面图 顶（某）层平面图（凡给排水设施或管线不同于 其它层的一律绘出该层平面图） 系统图：反映给排水管线的空间关系及走向、各个系统单 独绘制 详图： 反映某些局部的详细构造、安装尺寸等。包括大样 图（如：厕所大样图） 、节点详图及国家标准图集
2、施工图的内容
首页： 将全部施工图纸按编号、图名，顺序填人图纸目录表 格，以便核对图纸数量和识图时查找；设计中用图形无法表示 的一些设计要求列于设计说明中；小型工程的图例、主要设备 与材料明细表一般也放在首页上
7 雨水口（单口）
15
潜水泵
8
检查井阀门井
16
矩形化粪池
图例
7.2 施工图的识读方法及步骤 简介
❖ 1．了解建筑概况，功能。找用水房间
❖ 2．看图例：找平面图中的卫生器具或用水设备 ❖ 3．看说明：了解有哪些系统，如给水、排水、消
防、热水、喷淋等，重点在系统介绍。 ❖ 4．看系统图，分系统看
给水：找引入管，沿水流方向看 排水：找排出管，沿水水流方向看 ❖ 5．对平面图看 ❖ 6．管线定位（位置、管径、坡度、标高）
标高标注
管径（以mm为单位）
焊接钢管、铸铁管、复合管以公称直径DN表示(如DNl5、 DN50等)
无缝钢管、铜管以外径D×壁厚δ表示(如D108×4等) 钢筋混凝土管、陶土管等以内径d表示(如d230、d380等) 塑料管材，管径按产品标注的方法表示（外径或公称）
编号管道应按系统加以标记和编号
室内给水排水施工图识读
给水系统应按 水流方向先找系统 的入口，按总管及 入口装置、干管、 立管、支管、到用 水设备或卫生器具 的进水接口的顺序 识读
排水系统应 按水流方向以 卫生器具排水 管、排水横支 管、排水立管 及排出管的顺 序识读。
室内给水排水施工图识读实训 实例
系统图：各系统的编号及立管编号、用水设备及卫生器具的编 号；管道走向，与设备的位置关系；2张，也可1张（小型 系统）或多张（大型系统）。
详图：更清楚的表达前面各图表示不清的内容，可绘出，也 可引自有关安装图集，其内容应反映工程实际。
３、施工4图.1的常表用示给排水图例
4.1 常用给排水图例 表 1-1 阀 门 图 例
序号 名 称
图 例 序号 名 称
1
闸阀
9
角阀
2
截止阀
10
自动排气阀
3
碟阀
11
浮球阀
4
球阀
12 液压水位控制阀
5
单向阀
13 延时自闭冲洗阀
6 消声单向阀
14
溢流阀
7
减压阀
15
遥控信号阀
8 水流指示器
16
湿式报警阀
图例
4.1 常用给排水图例
表 1-2 卫 生 器 具 图 例
