解读自恢复过欠电压保护器的秘密
过欠压断路器原理
![过欠压断路器原理](https://img.taocdn.com/s3/m/833d74ecac51f01dc281e53a580216fc700a53c1.png)
过欠压断路器原理
过欠压断路器原理
过欠压断路器,又名为过压断路器,也叫做欠压断路器,是一种电气安全设备,用于检测电源的输出是否超出最大和最小电压值。
如果输出值超出了设定的最大或最小值,则会触发断路器,使电源停止输出电流。
过欠压断路器的原理是,在正常情况下,它会检测电源的电压是否超出设定范围,如果电压超出范围,则会触发断路器,使电源断开连接,以防止电源出现可能造成电路损坏的情况。
过欠压断路器一般由一个可调电压调节器,两个比较电路,一个控制电路和一个断路器组件组成。
它的工作原理是可调电压调节器将要测量的目标电压自动调节成两个不同的信号,其中一个是一个参考电压,另一个信号是它本身的输出。
这两个信号分别连接到两个比较电路上,如果两个比较电路的输出信号相同,则表示电压在正常范围内,断路器不会被断开。
如果两个信号不同,说明电压已经出现异常,断路器就会自动断开。
过欠压断路器本质上是一种监控电压的装置,它可以保护电路,防止电压因过高或欠低而对电路器件造成损坏。
这种断路器是一种有用的安全设备,可以保护电源系统免受突然的电流和电压干扰,使电源系统更加可靠。
- 1 -。
欠电压保护器工作原理
![欠电压保护器工作原理](https://img.taocdn.com/s3/m/2bf1870d68eae009581b6bd97f1922791788be16.png)
欠电压保护器工作原理
欠电压保护器是一种电气设备,用于保护电气设备或电力系统不受欠电压(即电压低于设定阈值)的影响。
其工作原理如下:
1. 检测:欠电压保护器通过连接到电源或电路中的电压传感器来实时监测电压的变化。
传感器将电压信号转化为可用数值。
2. 比较:欠电压保护器将监测到的电压数值与预设的阈值进行比较。
如果监测到的电压低于设定的阈值,欠电压保护器将判断欠电压事件发生。
3. 触发:一旦欠电压保护器检测到欠电压事件发生,它将触发相关的操作。
通常情况下,欠电压保护器会断开电路,防止电器设备继续运行或遭受损坏。
有些保护器还可以通过触发警报或发送信号来警示操作员。
4. 复位:在电压恢复正常之后,欠电压保护器通常有一个自动复位功能,它将重新连接电路,使电器设备能够继续正常供电。
总的来说,欠电压保护器通过实时监测电压,并在电压低于设定阈值时采取相应的保护措施,以防止电器设备受到损坏或故障。
这种保护器在各种电力系统和设备中广泛使用,以确保电压稳定,保护设备正常运行。
欠压保护器原理
![欠压保护器原理](https://img.taocdn.com/s3/m/a71afbf30d22590102020740be1e650e52eacf1b.png)
欠压保护器原理欠压保护器是一种广泛应用于各种机电设备的保护装置,其主要作用是在电源电压过低时对负载设备进行保护,从而避免因电压不稳定而损坏设备。
下面我们来详细了解一下欠压保护器的工作原理。
1.欠压保护器的作用欠压保护器主要作用是当电源电压低于设定值时,即便负载设备正常工作时,也会自动切断电源,从而保护负载设备不受过低电压的影响。
因此,欠压保护器在各种机电设备中被广泛应用,可以避免由于电源电压过低造成的设备故障。
2.欠压保护器的工作原理欠压保护器的原理比较简单,其主要分为两个步骤:检测电源电压和执行保护操作。
检测电源电压:欠压保护器首先会检测电源的输入电压,如果电源电压低于设定值,那么欠压保护器便开始执行保护操作。
执行保护操作:欠压保护器在检测到电源电压低于设定值时,会自动切断电源,使负载设备停止运行,从而保护设备免受电压过低的影响。
3.欠压保护器的应用场景欠压保护器是一种广泛应用于各种机电设备的保护装置,其应用范围非常广泛。
例如,欠压保护器可以应用于空调、电风扇、照明灯具、水泵等各种设备中。
同时,欠压保护器也可以应用于电厂、变电站等电力设备中,以保障设备的安全稳定工作。
4.欠压保护器的优缺点欠压保护器有其一些优点和缺点。
其优点主要有:1)保障设备的安全工作。
2)可以免去人工监控的麻烦。
3)具有安装方便,使用简单的优点。
其缺点主要有:1)可能会出现电源过低时设备自动停止的情况,影响设备的正常使用。
2)价格相对较高,成本较大。
综上所述,欠压保护器是一种广泛应用于各种机电设备中的保护装置。
其工作原理简单,应用范围广泛。
然而,欠压保护器也存在一定的缺点,在应用过程中需要慎重考虑。
过欠压保护器工作原理
![过欠压保护器工作原理](https://img.taocdn.com/s3/m/1ace4053a9114431b90d6c85ec3a87c241288a5d.png)
过欠压保护器工作原理全文共四篇示例,供读者参考第一篇示例:过欠压保护器是一种常用的电气设备,在电力系统中起到了非常重要的作用。
它的主要作用是在电路电压过高或过低时能够及时地切断电路,从而避免对设备和人员造成损害。
接下来我们来探讨一下过欠压保护器的工作原理。
过欠压保护器工作原理的核心是基于电路中的电压监测。
过欠压保护器通常会通过连接到电路中的电压传感器或变压器来监测电路的电压情况。
当电路电压超过设定的上限值或低于设定的下限值时,保护器会发出信号并切断电路,以保护设备不受损坏。
过欠压保护器在工作时会根据电路的电压情况进行反应,通常可以分为两种情况:1. 过压保护:当电路电压超过设定的上限值时,过欠压保护器会立即切断电路,防止设备过载或损坏。
过压保护的设定值通常根据设备的额定电压来确定,一旦电压超过该值,保护器就会启动。
需要注意的是,过欠压保护器的设定参数需要根据具体的电路情况和设备要求来确定。
一般来说,过欠压保护器的动作时间要尽可能短,以减小设备受损的可能性。
还需要考虑到电路的稳定性和可靠性,保护器的灵敏度也要适当调整。
过欠压保护器通常会配备一些辅助功能,比如告警功能或远程监控功能。
当保护器发出告警信号时,电气人员可以及时采取措施处理,以防止事故发生。
远程监控功能可以让操作人员随时监控电路的电压情况,确保设备运行正常。
过欠压保护器是一种非常重要的电气设备,它能够有效地保护设备免受电压波动的影响。
了解过欠压保护器的工作原理对于正确使用和维护电力系统至关重要,希望以上介绍对您有所帮助。
【本文共XXX 字】感谢您的阅读!第二篇示例:过欠压保护器是一种电气元件,用于保护电气设备或系统免受过电压或欠压的影响。
它通过监测电气系统的电压变化,在电压超出设定范围时自动切断电路,以避免设备受损或事故发生。
本文将深入探讨过欠压保护器的工作原理及其在实际应用中的作用。
一、过欠压保护器的分类过欠压保护器通常分为过压保护器和欠压保护器两种类型。

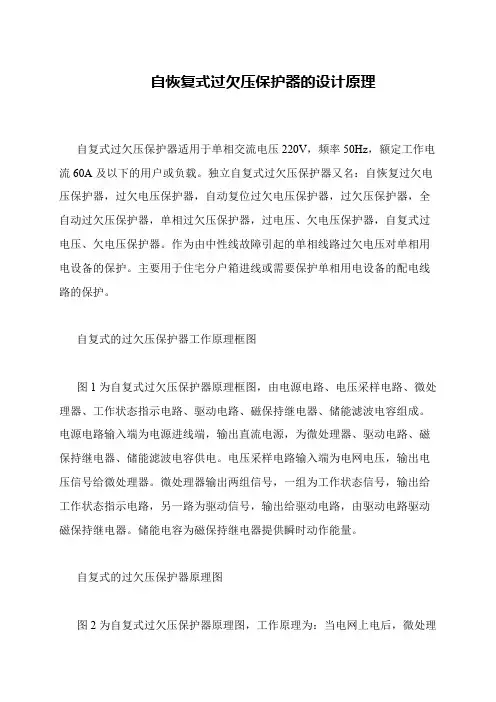

自恢复式过欠压保护器的设计原理
![自恢复式过欠压保护器的设计原理](https://img.taocdn.com/s3/m/d53c7bf64028915f804dc23e.png)
自恢复式过欠压保护器的设计原理
自复式过欠压保护器适用于单相交流电压220V,频率50Hz,额定工作电流60A及以下的用户或负载。
独立自复式过欠压保护器又名:自恢复过欠电压保护器,过欠电压保护器,自动复位过欠电压保护器,过欠压保护器,全自动过欠压保护器,单相过欠压保护器,过电压、欠电压保护器,自复式过电压、欠电压保护器。
作为由中性线故障引起的单相线路过欠电压对单相用电设备的保护。
主要用于住宅分户箱进线或需要保护单相用电设备的配电线路的保护。
自复式的过欠压保护器工作原理框图
图1为自复式过欠压保护器原理框图,由电源电路、电压采样电路、微处理器、工作状态指示电路、驱动电路、磁保持继电器、储能滤波电容组成。
电源电路输入端为电源进线端,输出直流电源,为微处理器、驱动电路、磁保持继电器、储能滤波电容供电。
电压采样电路输入端为电网电压,输出电压信号给微处理器。
微处理器输出两组信号,一组为工作状态信号,输出给工作状态指示电路,另一路为驱动信号,输出给驱动电路,由驱动电路驱动磁保持继电器。
储能电容为磁保持继电器提供瞬时动作能量。
自复式的过欠压保护器原理图
图2为自复式过欠压保护器原理图,工作原理为:当电网上电后,微处理。

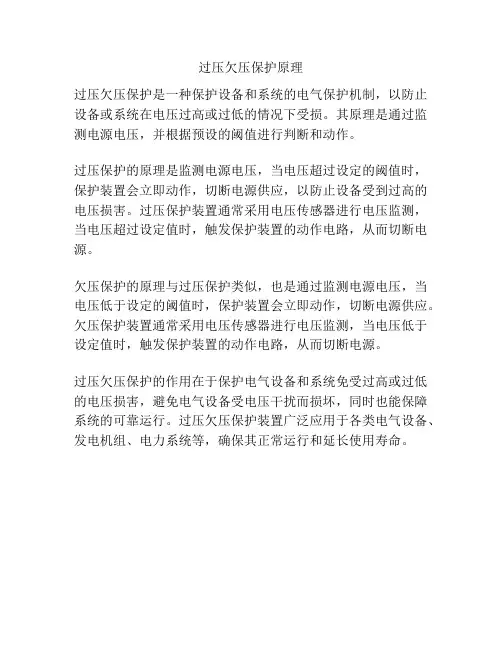

过压欠压保护原理
![过压欠压保护原理](https://img.taocdn.com/s3/m/3220f470590216fc700abb68a98271fe910eafbd.png)
过压欠压保护原理
过压欠压保护是一种保护设备和系统的电气保护机制,以防止设备或系统在电压过高或过低的情况下受损。
其原理是通过监测电源电压,并根据预设的阈值进行判断和动作。
过压保护的原理是监测电源电压,当电压超过设定的阈值时,保护装置会立即动作,切断电源供应,以防止设备受到过高的电压损害。
过压保护装置通常采用电压传感器进行电压监测,当电压超过设定值时,触发保护装置的动作电路,从而切断电源。
欠压保护的原理与过压保护类似,也是通过监测电源电压,当电压低于设定的阈值时,保护装置会立即动作,切断电源供应。
欠压保护装置通常采用电压传感器进行电压监测,当电压低于设定值时,触发保护装置的动作电路,从而切断电源。
过压欠压保护的作用在于保护电气设备和系统免受过高或过低的电压损害,避免电气设备受电压干扰而损坏,同时也能保障系统的可靠运行。
过压欠压保护装置广泛应用于各类电气设备、发电机组、电力系统等,确保其正常运行和延长使用寿命。
过欠压保护器原理及接线图分析
![过欠压保护器原理及接线图分析](https://img.taocdn.com/s3/m/29518ef95ff7ba0d4a7302768e9951e79b896989.png)
过欠压保护器原理及接线图分析过欠压保护器原理及接线图分析自复式过欠压保护器又名,自恢复过欠电压保护器,过欠电压保护器,自动复位过欠电压保护器,过欠压保护器,全自动过欠压保护器,单相过欠压保护器,过电压、欠电压保护器,自复式过电压、欠电压保护器。
当市电电压超过保护器的设定过压动作电压值或低于保护器的欠电压动作电压值时,保护器能迅速、可靠地切断电路,以达到保护电器安全。
当市电电压恢复正常时,保护器能自动延时接通电源、恢复供电,所有功能全部自动实施、无需人员操作。
面板上的发光二极管能指示保护器工作状况。
指示灯绿灯是工作电源指示,指示灯红灯不亮时正常供电,红灯亮时保护功能启动切断供电。
实物图:主要技术参数辑1、工作电压:AC220V、频率50Hz2、产品规格:20A、32A、40A、50A、60A(阻性)3、负载功率:4.4KVA、6.6KVA、8.8KVA、11KVA、13.2KVA4、过压动作切断值:AC270±5V5、过压恢复值:AC255±5V6、欠压动作切断值:AC170±5V7、欠压恢复值:AC185±5V8、断电后送电延时:30±10秒9、动作延时时间: ≤1秒10、自身功耗:≤2W11、电气机械寿命:≥10万次12、外形尺寸:85.5×45×66mm(长×宽×高)。
特性1 单相线路发生过欠电压时切断线路,单相线路电压恢复正常经延时后自动复位接通线路,无需人工操作。
2 线路出现瞬态或暂态过电压时,保护器不产生误动作。
3 线路由于接点不实等故障出现电压不稳,或突然断电又突然来电时,保护器不接通线路。
4 线路故障电压为最高时,保护器自身不会被损坏。
5 保护器呈反时限动作特性,动作时间≤1s。
6 电压保护范围:40A以下0~450V,50/60A :0~600V。
7 耐受冲击电压:4kV(符合Ⅲ类电器的安全标准)。
自恢复式过欠压保护器原理及动作特性试验电路分析
![自恢复式过欠压保护器原理及动作特性试验电路分析](https://img.taocdn.com/s3/m/c8751109a66e58fafab069dc5022aaea998f41f5.png)
56作者简介:钱金川(1966- ),男,高级工程师,大专,从事自动化控制工作。
钱金川(浙江泰华电器有限公司,浙江 温州 325604)摘 要:自恢复式过欠压保护器(OUPA)是近来电器保护器新增类别。
介绍了OUPA 的分类,并从OUPA 的工作原理框图、过欠压值的设定、动作特性试验电路以及使用注意事项等方面进行了详细的阐述,指出从市场需求看,不仅有过欠压保护且还具有过流保护的OUPA,在用电保护方面的应用前景将愈发广泛。
关键词:自恢复式过欠压保护器;动作特性;特性试验中图分类号:TM588.1 文献标识码:B 文章编号:1007-3175(2020)05-0056-05Abstract: The overvoltage/undervoltage protective device with auto-reclosing function (OUPA) is a new type of electrical protector re -cently. This article introduces the classification of protectors OUPA, and elaborates in detail from the working principle block diagram of OUPA, the setting of overvoltage and undervoltage values, the operating characteristic test circuit, and precautions for use. The article points out that from the perspective of market demand, OUPA not only has over- and under-voltage protection, but also has over-current protection, and its application prospects in power protection will become more extensive.Key words: overvoltage/undervoltage protective device with auto-reclosing function; action characteristic; characteristics testQIAN Jin-chuan(Zhejiang Taihua Electric Appliance Co., Ltd, Wenzhou 325604, China )Analysis of Operation Principle and Action Characteristic Test Circuit of Overvoltage/Undervoltage Protective Device with Auto-Reclosing Function自恢复式过欠压保护器原理及动作特性试验电路分析0 引言自恢复式过欠压保护器(以下简称OUPA)可以检测线路过欠压状态,并能给予保护,如线路电压恢复后可自行闭合恢复[1]。
一种自恢复过欠电压保护器[实用新型专利]
![一种自恢复过欠电压保护器[实用新型专利]](https://img.taocdn.com/s3/m/809c2d2f08a1284ac9504331.png)
专利名称:一种自恢复过欠电压保护器专利类型:实用新型专利
发明人:赖绍武
申请号:CN201220575350.7
申请日:20121105
公开号:CN203014340U
公开日:
20130619
专利内容由知识产权出版社提供
摘要:本实用新型涉及一种电压保护器。
一种自恢复过欠电压保护器,包括电子组件,所述电子组件包括电源电路、磁保持继电器驱动电路、工作状态指示电路、电压取样电路和单片机控制器电路,所述电源电路分别与所述磁保持继电器驱动电路、工作状态指示电路、电压取样电路和单片机控制电路连接,所述单片机控制器电路分别与所述磁保持继电器驱动电路、工作状态指示电路和电压取样电路连接。
本实用新型自恢复过欠电压保护器具有过电压保护、欠电压保护、线路电压正常自动延时复位等功能,能够及时、准确、智能的保护各种设备,无需人工干预,实现全自动控制。
申请人:厦门盈瑞丰电子科技有限公司
地址:361000 福建省厦门市翔安区翔星路88号育成中心E603室
国籍:CN
代理机构:厦门市诚得知识产权代理事务所(普通合伙)
代理人:赖开慧
更多信息请下载全文后查看。
自复式过欠压保护器
![自复式过欠压保护器](https://img.taocdn.com/s3/m/efebfa6c6529647d262852c3.png)
●概述在TN-S、TN-C-S、TT系统的低压配电系统中,由于中性线断线、电气设备或线路发生单相接地的故障、三相负载严重不平衡等现象均可导致低压电网中性线电位偏移,中性线电位偏移过大不仅将会烧毁单相用电设备引起火灾,甚至会危及人身安全。
众所周知:中性线电位偏移引起单相线路过欠压电压主要是由低压配电系统的中性线(N线)断线故障等原因产生的,因此,过欠电压何时发生又何时排除,对终端用户是不可预知的,若手动复位,对户内无人或老弱病残的用户既不方便也不安全,并且会把危险电压送入终端线路造成电气故障。
根据《民用建筑电气设计规范》的相关规定,本公司在获国家多项专利技术的基础上,研制开发了自复过欠压电压保护器。
保护器具有线路过电压、欠电压保护功能和线路正常电压自动延时复位功能。
●适用范围适用于单相交流电压220V,频率50Hz,额定工作电流50A及以下的用户或负载。
作为由中性线故障引起的单相线路过欠电压对单相用电设备的保护。
主要用于住宅分户箱进线或需要保护单相用电设备的配电线路的保护。
●特性1.单相线路发生过欠电压时切断线路,单相线路电压恢复正常经延时后自动复位接通线路,无需人工操作。
2.线路出现瞬态或暂态过电压时,保护器不产生误动作。
3.线路由于接点不实等故障出现电压不稳或突然断电又突然来电时,保护器不接通线路。
4.线路故障电压为最高时,保护器自身不会被损坏。
5.保护器呈反时限动作特性,动作时间≤1S。
6.电压保护范围:0~450V。
7.耐受冲击电压:4kV(符合Ⅲ类电器的安全标准)。
8.保护器有双色发光二极管指示工作状态,绿色-正常电压指示,红色-过欠电压延时指示。
产品简介(一)、概述在TN-S、TN-C-S、TT系统的低压配电系统中,由于中性线断线、电气设备或线路发生单相接地故障、三相负载严重不平衡等现象均可导致低压电网中性线电位偏移,中性线电位偏移过大不仅将会烧毁单相用电设备引起火灾,甚至会危及人身安全。
三相四线SAGQ自复式过欠电压保护器
![三相四线SAGQ自复式过欠电压保护器](https://img.taocdn.com/s3/m/bc27c47f7fd5360cba1adb90.png)
SAGQ自复式过欠电压浪涌保护器主编:刘滕玉沈阳期沃电器有限公司一、SAGQ自复式过欠压保护器简介♐家用“SAGQ自复式过欠压延时保护器”是常熟开关有限公司根据目前市电状况所研制的新一代家电保护装置。
过欠压延时保护器控制线路选用进口元器件组装,产品的设计符合模块化标准,性能优良、可靠,能在电压异常情况下正常工作。
当市电电压超过保护器动作电压时,保护器能迅速、可靠地切断电路,以达到保护电器和人身安全。
当市电电压恢复正常时,保护器能自动接通电源、恢复供电,所有功能全部自动化处理实施、无需人员操作。
面板上的红绿色发光二极管能指示保护器工作状态。
指示灯发绿光时正常供电,发红光时保护功能启动切断供电。
本“过欠电压延时保护器”产品结构紧凑、外观美观、安装与DZ47(C45)导轨通用。
♐SAGQ型号:♐SAGQ-32、SAGQ-40、SAGQ-50、SAGQ-63A♐SAGQ-80、SAGQ-100、SAGQ-125二、SAGQ主要技术指标♐1、额定电压220V、频率50Hz♐2、通过最大电流:20A、32A、40A、50A可定做63A ♐3、最大负载功率:4.4KVA、6.6KVA、8.8KVA♐4、过压动作切断值:270±5VAC♐5、过压恢复值:248±5VAC♐6、欠压动作切断值:170±5VAC♐7、欠压恢复值∶183±5VAC♐8、断电后送电延时:2~5分钟♐9、自身功耗:≤2W♐10、电气机械寿命∶≥9万次♐11.外形尺寸86*36*66.5mm、86*45*66.5mm三、新款照片(45宽、有防雷功能)四、产品图片(2P\3P)产品图片----老化车间产品图片----生产流水线六、企业简介♐企业机构:常熟开关有限公司♐授权销售:沈阳期沃电器有限公司40000-163-00♐法人代表:刘董事长(原常熟开关厂副总经理)♐注册资本:人民币9000万♐经营模式:生产加工、经销批发♐员工数量:1200人♐主要市场:大陆;西欧;东南亚;♐客户类型:国家电网公司、成套厂、大中型建筑工程♐所属行业:配电输电设备;开关;♐产品信息:成套大类(高低压电器、变压器、箱变)♐品牌:常熟开关SAGQ♐特色产品:SAGQ过欠电压保护器、CM1塑壳断路器。
自复式过欠压应用场景
![自复式过欠压应用场景](https://img.taocdn.com/s3/m/11ef9646eef9aef8941ea76e58fafab068dc4449.png)
自复式过欠压是一种电力系统保护装置,用于监测和控制电力系统中的过压和欠压情况。
它在以下应用场景中起到重要作用:
1. 电力系统稳定性保护:自复式过欠压装置可以监测电力系统中的过压和欠压情况,并及时采取相应的保护措施,以防止电力系统因过压或欠压而导致的设备损坏、系统不稳定甚至系统崩溃。
2. 发电机保护:自复式过欠压装置可以监测发电机的过压和欠压情况,当发电机运行时出现过压或欠压时,它会自动切断电源或采取其他保护措施,以保护发电机的安全运行。
3. 输电线路保护:自复式过欠压装置可以监测输电线路中的过压和欠压情况,当输电线路出现过压或欠压时,它会自动切断电源或采取其他保护措施,以防止电力系统的故障扩大,保护线路和相关设备的安全运行。
4. 配电系统保护:自复式过欠压装置可以监测配电系统中的过压和欠压情况,当配电系统出现过压或欠压时,它会自动切断电源或采取其他保护措施,以保护配电系统的设备和用户的安全。
总之,自复式过欠压装置在电力系统中起到了重要的保护作用,能够有效地监测和控制电力系统中的过压和欠压情况,保障电力
系统的安全稳定运行。
自复式过欠压保护器三相四线 原理
![自复式过欠压保护器三相四线 原理](https://img.taocdn.com/s3/m/b8155bd0b9f67c1cfad6195f312b3169a551ea67.png)
自复式过欠压保护器三相四线原理
自复式过欠压保护器是一种用于保护电气设备的装置,用于监测和控制电网中的电压的变化。
它可以检测到电网的过电压(高于额定电压)和欠电压(低于额定电压)情况,并通过相应的动作来保护设备免受电压波动的损害。
自复式过欠压保护器的原理主要包括以下几个方面:
1. 测量电压:通过连接到电网的电压传感器,实时测量电网的电压值。
传感器一般采用电位器或电容器进行测量。
2. 比较电压:将测量到的电压值与设定的额定电压进行比较。
如果测量到的电压值高于额定电压的上限,或低于额定电压的下限,则会触发相应的保护机制。
3. 动作保护:一旦检测到过电压或欠电压情况,保护器会通过触发相应的开关来切断电路,保护设备不受损害。
过电压保护一般会切断电路,以防止电压过高对设备造成损坏;欠电压保护一般会触发报警、切断有源负载或启动备用电源等措施,以防止电压过低导致设备无法正常运行。
4. 复位功能:一旦过欠压保护器触发保护机制并切断电路,当电压恢复到正常范围内时,保护器可以进行自动复位,使电路恢复正常供电状态。
总体来说,自复式过欠压保护器通过测量电压、比较电压、触发保护机制和自动复位等步骤来实现对电气设备的过电压和欠
电压的保护。
这种保护器广泛应用于电力系统、静止式UPS、发电机组等领域,起到保护电气设备的作用。
自恢复式过欠压保护器iec标准
![自恢复式过欠压保护器iec标准](https://img.taocdn.com/s3/m/f335091e3d1ec5da50e2524de518964bcf84d2d6.png)
自恢复式过欠压保护器iec标准自恢复式过欠压保护器(自恢复保护器)是一种应用广泛的电子元器件,其主要功能是在电路过电流或欠电流情况下自动切断电路,以保护电子设备的安全运行。
IEC标准是国际电工委员会制定的一套关于电气、电子和相关技术领域的国际标准,自恢复式过欠压保护器也有相应的IEC标准。
本文将介绍自恢复式过欠压保护器的特点、工作原理以及IEC标准的内容。
第一章:引言自恢复式过欠压保护器是一种用于电路保护的重要元器件,可以有效地防止电路过载和短路等异常情况对电子设备造成的损坏。
本章将介绍自恢复式过欠压保护器的背景及其在电路保护中的重要性。
第二章:自恢复式过欠压保护器的特点自恢复式过欠压保护器具有许多独特的特点,例如自动切断和自动恢复功能、精确的过欠压保护水平、低功耗和小体积等。
本章将详细介绍这些特点,并分析其在实际应用中的优势。
第三章:自恢复式过欠压保护器的工作原理自恢复式过欠压保护器的工作原理是基于热敏电阻和电动力学效应。
当电路过电流或欠电流时,自恢复式过欠压保护器会通过改变电阻值来切断电路。
本章将详细介绍自恢复式过欠压保护器的工作原理,并通过实例解释其具体应用。
第四章:IEC标准的内容IEC标准针对自恢复式过欠压保护器的设计、测试和使用提供了一套规范,用于确保自恢复式过欠压保护器的质量和可靠性。
本章将介绍IEC标准的主要内容,包括技术要求、试验方法和标识要求等。
第五章:自恢复式过欠压保护器的应用案例自恢复式过欠压保护器在各种电子设备中都有广泛的应用,如电源、电池组、通信设备等。
本章将通过实际案例介绍自恢复式过欠压保护器在不同领域的应用情况,并分析其在提高设备可靠性和安全性方面的作用。
第六章:自恢复式过欠压保护器的发展趋势随着电子设备的不断发展和升级,对自恢复式过欠压保护器的要求也越来越高。
本章将分析目前自恢复式过欠压保护器存在的问题,并探讨其未来的发展趋势和应用方向。
第七章:结论自恢复式过欠压保护器是一种能够有效保护电子设备安全运行的重要元器件。
解读自恢复过欠电压保护器的秘密
![解读自恢复过欠电压保护器的秘密](https://img.taocdn.com/s3/m/b5f2aeb7c67da26925c52cc58bd63186bceb926f.png)
解读自恢复过欠电压保护器的秘密1.过欠压保护器的作用当供电线路出现过电压、欠电压时,保护器能迅速、安全地切断电路,避免异常电压到达家用电器而造成损害。
对于自恢复式,当电压恢复正常时,保护器将在规定延时时间内自动接通电路,确保终端电器在无人值守情况下正常运行。
2.自复式的作用电源发生过欠压时,能自动切断电源,保护家用电器;当电压恢复正常后,经过延时后自动将电源接通,无需人工干预。
3.质量好坏的鉴定方法1、看保护器的电流和继电器的电流等级:必须同一个电流等级进行比较价格。
内部使用的继电器也必须是同一等级的,有些厂家的继电器上没有任何标志,往往用小电流的冒充大大电流的。
2、看是否选用磁保持继电器:磁保持继电器比普通继电器的价格高很多。
磁保持继电器由于只在动作瞬间通电,所以线圈平时无功耗,不发热,可靠性很高,通过的电流也大。
而普通继电器则需要一直通电才能保持吸合状态,所以在封闭空间内,发热严重,寿命短,故障率高,通过的电流也相对较小。
(图片来自于网络)目前市场上低于25元的一般都是采用普通T90的继电器,最大电流在40A左右,需要一直通电才能保持吸合状态,因而电路发热比较严重,造成寿命较短。
3、看壳体材料:壳体是否采用高阻燃且绝缘性能好的材料。
许多低价保护器的壳体采用一般塑料件,存在很大的安全隐患。
品牌厂家的产品低端的采用ABS阻燃壳体,高端产品毒采用尼龙阻燃壳体。
4、看电路板的质量:电路板是整个控制部分的心脏,可以看电解电容的选择是否耐高温、长寿命。
集成电路是国产还是进口的,是否采用精密电阻等等。
品牌厂家关键部分采用钽电容,保证的产品的长寿命和高稳定。
介绍了这么多相信大家都对过欠压保护器有所了解了,也能辨别出质量的好坏。
目前大型项目上都要求采用磁保持式的节能型过欠压保护器。
目前这类产品国内产销量较大的厂家有:扬州思美克电力、温州秦佳、德力西等等。
用户可以根据自身的情况进行选择。
最好上阿里巴巴寻寻价,了解各家的具体情况。
过欠压保护器的原理是什么
![过欠压保护器的原理是什么](https://img.taocdn.com/s3/m/166f6d7f69eae009581bec99.png)
过欠压保护器的原理是什么
自复式过欠压保护器简写为OUPA,OUPA是overVoltageAndUnderVoltageProtecTIveDeviceWithAuto-ReclosingFuncTIon的简写,意思是当线路中过电压和欠电压超过规定值时能自动断开,并能自动检测线路电压,当线路中电压恢复正常时能自动闭合的装置。
主要用于家庭及商场配电(单相AC230V,三相四线AC415V)线路中作为过电压、欠电压、断相、断零线保护用。
过欠压保护器的原理
控制线路采用高速微低功耗处理器为核心、磁保持继电器为主电路、模数化标准设计,当供电线路出现过电压、欠电压时,保护器能在持续高压冲击下迅速、安全地切断电路,避免异常电压送入终端电器造成事故的发生,当电压恢复正常值,保护器将在规定时间内自动接通电路,确保终端电器在无人值守情况下正常运行。
当市电电压超过保护器的设定过压动作电压值或低于保护器的欠电压动作电压值时,保护器能迅速、可靠地切断电路,以达到保护电器安全。
入户过欠压保护的原理
![入户过欠压保护的原理](https://img.taocdn.com/s3/m/e484797c2e60ddccda38376baf1ffc4fff47e265.png)
入户过欠压保护的原理嘿,朋友们!今天咱来聊聊入户过欠压保护这玩意儿的原理。
你说这电啊,就像个调皮的小孩子,有时候会闹脾气。
要是没有入户过欠压保护,那可就麻烦啦!就好比你走在路上,没有一双靠谱的鞋子,那不得硌脚啊!这入户过欠压保护啊,其实就像是家里电路的守护神。
它时刻警惕着电压的变化,高了不行,低了也不行。
一旦电压超出了正常范围,它就会像个勇敢的卫士一样,立刻站出来,切断电源,保护家里的电器不受伤害。
你想想看,要是电压过高,那些电器不就像被强迫吃太多东西一样,会撑坏的呀!可能灯泡会突然爆掉,电视机会出现故障,这多让人头疼啊!要是电压过低呢,电器就像没吃饱饭一样,没力气干活呀,可能冰箱制冷效果不好了,空调也不凉快啦!这可怎么行呢?这入户过欠压保护的原理呢,其实也不难理解。
它就像是一个超级敏感的“电压警察”,时刻监测着电压的一举一动。
当电压正常的时候,它就安安静静地待着,不打扰大家。
可一旦电压有异常,它马上就行动起来,果断地切断电源,避免电器受到损害。
咱可以把它想象成一个守门员,电压就是那飞来飞去的球。
正常的球,它就让它通过;要是有“坏球”飞过来,它就一下子把它拦住,不让它进门!这多厉害呀!而且啊,这个“守护神”可尽职啦!它不管白天黑夜,都在默默地守护着我们的家。
你说,我们是不是应该好好感谢它呀?现在的电器都不便宜呢,要是因为电压的问题给弄坏了,那得多心疼啊!有了入户过欠压保护,我们就可以放心大胆地使用电器啦,不用担心它们会突然出问题。
所以啊,朋友们,可别小瞧了这入户过欠压保护啊!它虽然看起来不起眼,但是作用可大着呢!它就像我们生活中的隐形守护者,默默地为我们的生活保驾护航。
你说,我们能不爱它吗?反正我是觉得它特别重要,没有它我都不踏实呢!你们觉得呢?。
AS-4P三相自复式过欠电压保护器
![AS-4P三相自复式过欠电压保护器](https://img.taocdn.com/s3/m/be7af57ba32d7375a41780ad.png)
三相自复式过欠电压保护器型号:AS-4P产品背景介绍中国的电气安全化, 防止人身受到伤害的国际化意识逐渐增强,正大幅度地靠近IEC的电气应用宗旨。
厦门大恒科技三相自复式过、欠压保护器是一款根据国际电工委员会IEC在家用电气设备针对人身安全用电而推行的过欠电压保护产品。
常熟开关有限公司AS-4P系列三相自复式过、欠压保护器在市场长期的运行过程当中有效的防止了输、配电过程当中因单相接地、长线震荡效应、中性点飘移、大型设备投切、大型电机启动等等原因造成的工频电压不稳定致使设备损坏、起火的情况发生。
工作原理采用4P电气隔离开关作为主电气回路通断控制开关, 配备智能控制器进行三相电压采样测量及微型电操机构驱动控制。
4P电气隔离开关串接入三相供电回路,智能控制器监测到电网电压过压或欠压时将控制微型电操机构通过传动手柄将4P电气隔离开关开闸, 保护器输出端断电。
智能控制器监测到电网电压过压或欠压时将控制微型电操机构通过传动手柄将4P电气隔离开关合闸,保护器输出端供电恢复正常。
与同类产品差异化现阶段因为自复式过、欠压产品标准的不完整,致使部分生产厂家在无市场验证的基础上开发出以继电器作为电气分断器件,此种电子式的分断电气间隙过小,在长时间、大电流工作的情况下一旦出现过、欠压情况就会无法实现电源分断,造成家电损坏,甚至发生自燃起火的危险后果。
常熟的三相自复式过、欠压保护器,以大于5mm的电气分断距离实现安全彻底的电气隔离。
三相过欠压保护器串联在线路当中,一旦发生失效或者损坏,必须可以手动恢复电气合闸状态,保证住户的正常用电。
使用继电器的电子式三相过欠电压保护器一旦发生失效将中断供电,除非更换器件否则无法及时供电。
安装尺寸典型应用生产车间:企业机构:常熟开关有限公司授权公司:乐清市红苏电气有限公司(2010年授权生产)法人代表:刘董事长注册资本:人民币9000万经营模式:生产加工、经销批发员工数量:1200人主要市场:大陆;西欧;东南亚;客户类型:国家电网公司、成套厂、大中型建筑工程所属行业:配电输电设备;开关;产品信息:成套大类(高低压电器、变压器、箱变)品牌:TPS220、AS-4P、SAGQ特色产品:三相自复式过欠电压保护器。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
解读自复式过欠电压保护器的秘密
1.过欠压保护器的作用
当供电线路出现过电压、欠电压时,保护器能迅速、安全地切断电路,避免异常电压到达家用电器而造成损害。
对于自恢复式,当电压恢复正常时,保护器将在规定延时时间内自动接通电路,确保终端电器在无人值守情况下正常运行。
2.自复式的作用
电源发生过欠压时,能自动切断电源,保护家用电器;当电压恢复正常后,经过延时后自动将电源接通,无需人工干预。
3.质量好坏的鉴定方法
1、看保护器的电流和继电器的电流等
级:
必须同一个电流等级进行比较价
格。
内部使用的继电器也必须是同一等
级的,有些厂家的继电器上没有任何标
志,往往用小电流的冒充大大电流的。
2、看是否选用磁保持继电器:
磁保持继电器比普通继电器的价格
高很多。
磁保持继电器由于只在动作瞬
间通电,所以线圈平时无功耗,不发热,
可靠性很高,通过的电流也大。
而普通
继电器则需要一直通电才能保持吸合状
态,所以在封闭空间内,发热严重,寿
命短,故障率高,通过的电流也相对较
小。
(图片来自于网络)目前市场上低于25元的一般都是采用普通T90的继电器,最大电流在40A左右,需要一直通电才能保持吸合状态,因而电路发热比较严重,造成寿命较短。
3、看壳体材料:
壳体是否采用高阻燃且绝缘性能好的材料。
许多低价保护器的壳体采用一般塑料件,存在很大的安全隐患。
品牌厂家的产品低端的采用ABS阻燃壳体,高端产品毒采用尼龙阻燃壳体。
4、看电路板的质量:
电路板是整个控制部分的心脏,可以看电解电容的选择是否耐高温、长寿命。
集成电路是国产还是进口的,是否采用精密电阻等等。
品牌厂家关键部分采用钽电容,保证的产品的长寿命和高稳定。
介绍了这么多相信大家都对过欠压保护器有所了解了,也能辨别出质量的好坏。
目前大型项目上都要求采用磁保持式的节能型过欠压保护器。
目前这类产品国内产销量较大的厂家有:扬州思美克电力、温州秦佳、德力西等等。
用户可以根据自身的情况进行选择。
最好上阿里巴巴寻寻价,了解各家的具体情况。
