气动系统阀的作用
气动阀对压缩空气的要求
气动阀对压缩空气的要求1. 引言1.1 气动阀的功能和作用气动阀是一种通过压缩空气或液压来控制流体的流动或阻断的装置，其主要功能是调节介质的流量、压力和流向。
在工业领域中，气动阀起着至关重要的作用，因为它们能够精确地控制流体的运动，实现自动化生产过程，提高生产效率并确保设备操作的安全性。
气动阀通过受控的气压或液压力来实现开关控制，从而实现对介质流动的控制。
它们在各种工业应用中被广泛使用，如化工、石油、食品加工、电力等领域。
在这些工业领域中，气动阀的作用包括控制流体的流量和流向、防止管道堵塞、减少能源消耗等。
1.2 气动阀在工业领域中的重要性在工业领域中，气动阀起着至关重要的作用。
由于现代工业生产过程需要大量使用压缩空气来完成各种工作，而气动阀正是控制和调节压缩空气流动的关键设备之一。
气动阀可以根据需要进行开启、关闭、调节和分流，以实现对压缩空气的精确控制，确保生产设备的正常运行。
在工业生产中，不同设备和系统对压缩空气的需求各不相同，因此需要使用不同类型和规格的气动阀来满足不同的控制要求。
气动阀在工业生产中的应用范围非常广泛，涵盖了机械制造、化工、电力、石油、食品加工等多个领域。
由于气动阀在工业生产中的重要性，对其性能和质量的要求也非常严格。
只有选择合适的气动阀，并且正确使用和维护它们，才能确保生产系统的稳定运行，提高生产效率，减少故障发生的可能性。
在工业领域中，气动阀的重要性不可忽视。
2. 正文2.1 压缩空气的特点压缩空气是一种具有高压力、高温度和高动能的介质，通常用于驱动气动设备和工具。
其特点包括以下几点：压缩空气具有高压力。
在经过压缩机的作用下，空气会被压缩至较高的压力水平，这使得其能够提供足够的能量来驱动气动系统中的各种执行元件。
压缩空气具有高温度。
在通过压缩机时，空气由于受到压缩而产生热量，导致空气温度升高。
高温度的压缩空气在使用时需要注意散热和降温，以避免对气动系统造成损坏。
压缩空气具有高动能。
《GBT4213-2024_气动调节阀》
循环利用
采用可回收材料制造 ,并实现部件重复利 用,推动资源循环利 用。
气动调节阀的智能化技术
气动调节阀的智能化是行业发展的重要趋势之一。先进的传感器和智能控 制算法被广泛应用,使阀门具备远程监测、故障诊断、自适应调节等智能功 能。 基于物联网和人工智能的技术集成,气动调节阀可与上位系统实现无缝连接, 实时采集和分析运行数据,优化控制策略,提升整体系统的可靠性和能源利用 效率。
气动调节阀的安装要求
位置选择
应选择便于操作和 维护的位置,避免安 装在潮湿、高温、 振动大等恶劣环境 。同时要考虑管线 布置,保证进出管线 畅通。
安装方向
一般应垂直安装,当 阀体和执行机构分 离时,执行机构可水 平安装。阀体的进 出口方向要与管线 流向一致。
支撑固定
要用支架可靠地固 定气动调节阀,防止 管线荷载对阀门产 生损坏。同时还需 保证阀体和管线间 隙合适,避免产生应 力。
气动调节阀的质量管理
严格品质控制
1
全流程质量监督，确保产品一致性
可靠性测试 2
严格执行各项性能试验，提高使用寿命
标准化管理 3
对标行业规范，规范生产和操作流程
气动调节阀作为重要的工业自动化设备，其质量管理是确保产品稳定可靠运行的关键。制造商需要 从原材料选用、生产工艺、装配检验等环节实行全面的质量管控体系，建立健全的标准化管理制度 。同时还要针对关键性能指标开展可靠性测试,确保阀门在复杂工况下也能发挥预期功能。
气动调节阀的安全操作
1. 严格遵守操作说明,切勿违规使用气动调节阀。 2. 定期检查阀门密封、接口等部件,确保无泄漏隐患。 3. 执行标准的安全接地和防静电措施,避免静电放电事故。 4. 在易燃易爆环境中使用时，确保阀门具有防爆认证。 5. 配备必要的个人防护用品,如手套、防护眼镜等。 6. 严格执行维护保养计划，及时更换易损件。 7. 遵守当地法规要求,定期接受第三方检测和认证。

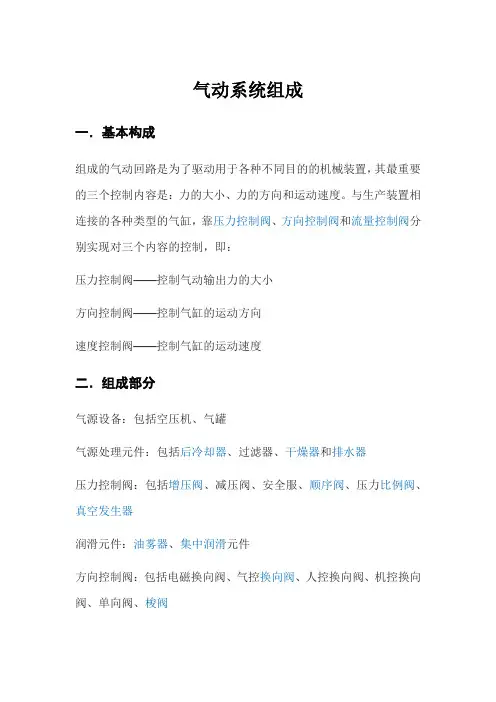

气动系统组成
气动系统组成一．基本构成组成的气动回路是为了驱动用于各种不同目的的机械装置，其最重要的三个控制内容是：力的大小、力的方向和运动速度。
与生产装置相连接的各种类型的气缸，靠压力控制阀、方向控制阀和流量控制阀分别实现对三个内容的控制，即：压力控制阀——控制气动输出力的大小方向控制阀——控制气缸的运动方向速度控制阀——控制气缸的运动速度二．组成部分气源设备：包括空压机、气罐气源处理元件：包括后冷却器、过滤器、干燥器和排水器压力控制阀：包括增压阀、减压阀、安全服、顺序阀、压力比例阀、真空发生器润滑元件：油雾器、集中润滑元件方向控制阀：包括电磁换向阀、气控换向阀、人控换向阀、机控换向阀、单向阀、梭阀各类传感器：包括磁性开关、限位开关、压力开关、气动传感器流量控制阀：包括速度控制阀、缓冲阀、快速排气阀气动执行元件：气缸、摆动气缸、气马达、气爪、真空吸盘其他辅助元件：消声器、接头与气管、液压缓冲器、气液转换器三．压力控制阀压力控制阀是指用来对液压系统中液流的压力进行控制与调节的阀。
此类阀是利用作用在阀芯上的液体压力和弹簧力相平衡的原理来工作的。
3.1简述在液压传动系统中，控制油液压力高低的液压阀称为压力控制阀，简称压力阀。
这类阀的共同点是利用作用在阀芯上的液压力和弹簧力相平衡的原理工作。
压力控制阀在系统中起调压、定压作用，它是利用控制油同弹簧相平衡的原理工作的，其工作状态直接受控制压力的影响，其状态是变化的。
搞清各类压力阀的结构，便于掌握不同工况下阀的工作特性。
在具体的液压系统中，根据工作需要，对压力控制的要求是各不相同的：有的需要限制液压系统的最高压力，如安全阀；有的需要稳定液压系统中某处的压力值（或者压力差、压力比等），如溢流阀、减压阀等定压阀；还有的利用液压力作为信号控制其动作，如顺序阀、压力继电器等。
3.2基本原理压力阀是靠弹簧力与液体压力的平衡来控制阀体上油道的开闭，系统的最高压力是由溢流阀调定的，系统的工作压力由外载荷决定。

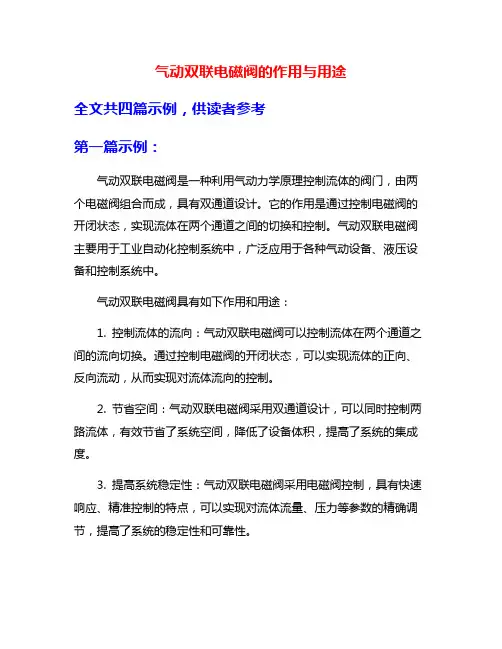

气动双联电磁阀的作用与用途
气动双联电磁阀的作用与用途全文共四篇示例，供读者参考第一篇示例：气动双联电磁阀是一种利用气动力学原理控制流体的阀门，由两个电磁阀组合而成，具有双通道设计。
它的作用是通过控制电磁阀的开闭状态，实现流体在两个通道之间的切换和控制。
气动双联电磁阀主要用于工业自动化控制系统中，广泛应用于各种气动设备、液压设备和控制系统中。
气动双联电磁阀具有如下作用和用途：1. 控制流体的流向：气动双联电磁阀可以控制流体在两个通道之间的流向切换。
通过控制电磁阀的开闭状态，可以实现流体的正向、反向流动，从而实现对流体流向的控制。
2. 节省空间：气动双联电磁阀采用双通道设计，可以同时控制两路流体，有效节省了系统空间，降低了设备体积，提高了系统的集成度。
3. 提高系统稳定性：气动双联电磁阀采用电磁阀控制，具有快速响应、精准控制的特点，可以实现对流体流量、压力等参数的精确调节，提高了系统的稳定性和可靠性。
4. 自动化控制：气动双联电磁阀可以配合PLC、SCADA等自动化控制系统使用，实现对流体的自动化控制。
通过编程设置电磁阀的开闭时序，可以实现系统的自动化运行，提高生产效率。
5. 防护功能：气动双联电磁阀在工业生产中还具有重要的防护功能。
在液压系统中，可以通过控制电磁阀的开闭状态，实现对液压泵、阀门等设备的启停控制，从而保护设备免受过载和损坏。
气动双联电磁阀在工业自动化控制系统中扮演着重要的角色，具有多种作用和用途。
它不仅可以实现流体的流向控制，节省空间，提高系统稳定性，还可以配合自动化控制系统实现系统的自动化运行，保护设备免受损坏。
气动双联电磁阀在工业生产中具有广泛的应用前景和市场需求。
第二篇示例：气动双联电磁阀是一种通过气压控制电磁铁实现开关控制的装置，可以实现流体的控制、分配和调节。
它由两个电磁铁组成，能够独立控制两个进出口同时进行开关操作，具有更加灵活的控制能力。
气动双联电磁阀在工业生产中起着重要的作用，广泛应用于各种自动化控制系统中。
气动阀原理和操作介绍
气动阀原理和操作介绍气动阀是一种利用气动作动机械波动产生的力来控制流体介质流动方向、流量、压力和其他参数的控制阀门。
气动阀是工业自动化系统中重要的执行元件，广泛应用于石化、电力、冶金、造纸、制药、食品、环保等领域。
气动阀的工作原理是通过空气压力作用在气动阀的执行机构上，驱动阀芯或阀板进行位移，从而改变阀门的开启度，控制流体的流动。
气动阀无需电源供给，具有快速开闭、可靠性高、操作灵活等优点。
气动阀的操作可以分为手动操作和自动操作两种形式。
手动操作是通过手动装置如手轮、手柄等来开闭阀门。
自动操作则是通过气动元件如气动开关、电磁阀等与气动阀联动，实现远程控制。
气动阀的开启与关闭通过执行机构的运动来实现。
常见的气动执行机构有薄膜式执行机构、活塞式执行机构和齿轮齿条式执行机构。
1.薄膜式执行机构：薄膜式执行机构由弹性材料制成的薄膜组成，通过压缩或膨胀实现阀芯的运动。
它具有结构简单、体积小、重量轻、响应速度快等特点。
2.活塞式执行机构：活塞式执行机构是通过气缸内的活塞与阀芯相连，通过压缩空气的作用使活塞产生运动，从而驱动阀芯的运动。
活塞式执行机构常用于对严格要求定位准确度的气动阀中。
3.齿轮齿条式执行机构：齿轮齿条式执行机构是通过齿轮与齿条的相互啮合，将旋转运动转化为直线运动，从而实现阀芯的开闭。
该机构结构稳定、运动平稳、密封性好。
气动阀的关键部件是气动驱动装置。
常见的气动驱动装置有单作用气缸、双作用气缸、气动薄膜执行器等。
1.单作用气缸：单作用气缸只有一个气腔与气动源相连，通过气源的压力使气缸的活塞运动完成单向的开启或关闭操作。
当气源的压力消失时，常采取弹簧等装置使执行机构返回原位。
2.双作用气缸：双作用气缸有两个气腔与气动源相连，分别用于控制气缸的开启和关闭。
通过气源压力的增减来实现气缸的双向运动。
3.气动薄膜执行器：气动薄膜执行器是将气压转化为弹性薄膜的形变，从而使阀芯或阀板产生相应的位移。
薄膜执行器具有结构简单、密封可靠、响应速度快等特点。
气动调节阀教学课件PPT
案例二
某电厂锅炉给水系统，选用具有大流量、 高可调比和低泄漏率的气动调节阀，满足 了系统对流量和压力的精确控制要求。
06 发展趋势与智能化技术应 用
当前行业发展趋势分析
节能环保需求推动
随着全球环保意识的提高，气动调节阀行业正朝着更加节 能环保的方向发展，高效、低能耗的产品受到市场青睐。
智能化、自动化趋势明显
考虑附件配置
根据需要选择定位器、手轮、电磁阀等附件， 提高阀门的使用性能和可靠性。
案例分析：成功选型经验分享
案例一
案例三
某化工厂反应釜温度控制系统，选用具 有良好密封性能和耐高温性能的气动调 节阀，成功实现了温度的精确控制。
某制药厂药液流量控制系统，选用具有 防腐蚀材质和卫生级标准的气动调节阀 ，确保了药品生产的质量和安全。
弹簧复位型在频繁动作时可能导致弹簧疲劳 失效；非弹簧复位型在失去气源时无法自动 复位，需要手动操作。
03 阀门定位器与附件选择
阀门定位器作用及原理
作用
阀门定位器是气动调节阀的重要附件，主要用于改善阀门的位置控制精度，提高阀门对信号变化的响应速度，以 及克服阀杆摩擦力等非线性因素对控制性能的影响。
自动化控制算法
采用先进的控制算法，实现气动调节阀的精确控 制和自动调节，提高生产效率和产品质量。
3
远程监控与故障诊断
借助物联网技术，实现远程监控和故障诊断，及 时发现并解决问题，降低运维成本。
未来发展方向预测
智能化水平进一步提高
01
随着人工智能、机器学习等技术的不断发展，气动调节阀的智
能化水平将进一步提高，实现更加精准、高效的控制。
原理
阀门定位器通过接收来自控制器的控制信号，与阀门的实际位置进行比较，然后输出相应的气压信号去驱动执行 机构，使阀门移动到正确的位置。同时，阀门定位器还具有反馈功能，可以将阀门的实际位置反馈给控制器，以 便进行更精确的控制。
气动传动系统的安全阀的作用
气动传动系统的安全阀的作用
气动传动系统的安全阀产品结构简单，体积小，限压稳定，能实现从0.1 Mpa到成千上万Mpa的限压，产品成本大幅度降低。
安全阀需要定期效验，一年至少一次以上。
只有空压机安全阀没问题了，空压机运行也是安全可靠的。
《安全阀安全技术监察规程》要求空压机安全阀必须有技术规范。
安全阀是一种安全保护性的阀门，主要用于管道和各种承压设备上，当介质工作压力超过允许压力数值时，安全阀自动打开向外排放介质，随着介质压力的降低，安全阀将重新关闭，从而防止管道和设备的超压危险。
由于“气动安全阀”具备二个级别(慢速和快速)卸压功能和从低到超高压力的限压功能；具备限压卸压稳定可靠和防腐性能好的优点，本专利产品可极大地提升和拓展液压动力系统和液压设备矿井支护设备的品质和性能。
同时随着材料技术的发展使性能更好，体形更小的液压产品设计方案成为可能。
本专利产品还具备可重复充气、反复使用的特点，使用寿命是传统产品的数倍。
气动传动系统的安全阀是目前广泛应用于液压动力系统和液压设备中的安全装置，也可以作限压装置，是一种特殊的阀门，它不同于传统的阀门，传统阀门用机械金属弹簧为动力，只能限中低压力，遇到超过10Mpa以上的压力限压，只能做加大体积的增压设计，因此传统阀门作用于高压和超高压的液压动力系统和液压设备的限压时必然体积笨重，结构复杂，制造难度大，产品成本高；在使用过程中金属弹簧的疲劳变化大使限压参数波动大，要经常调整才能保证正常使用。
由于弹簧材料钢性大不能用不锈钢等防腐材料制作，产品防腐能力差，阀门的使用寿命不长。
阀门控制系统气动执行器、电动执行器及执行机构术语解析
阀门控制系统气动执行器、电动执行器及执行机构术语解析一、总则：1、执行器是智能阀门控制系统中必不可少的一个重要组成部分。
2、它的作用是接受控制器送来的控制信号，改变被控介质的流量，从而将被控变量维持在所要求的数值上或一定的范围内。
3、执行器按其能源形式可分为气动、液动、电动三大类。
4、气动执行器用压缩空气作为能源，其特点是结构简单、动作可靠、平稳、输出推力较大、维修方便、防火防爆，而且价格较低，因此广泛地应用于化工、造纸、炼油等生产过程中，它可以方便地与被动仪表配套使用。
5、即使是使用电动仪表或计算机控制时，只要经过电-气转换器或电气阀门定位器将电信号转换为20-100kPa的标准气压信号，仍然可用气动执行器。
6、电动执行器的能源取用方便，信号传递迅速，但结构复杂、防爆性能差。
7、液动执行器在化工、炼油等生产过程中基本上不使用，它的特点是输出推力很大。
二、执行器基本术语：1、执行器「终端控制元件]。
控制系统正向通路中直接改变操纵变量的仪表，由执行机构和调节机构组成。
2、控制阀[调节阀]。
过程控制系统中用动力操作去改变流体流1t的装置，由执行机构和阀组成，执行机构按照控制信号改变阀内截派件的位置。
3、电磁阀。
利用线圈通电激磁产生的电磁力来驱动阀芯开关的阀。
4、自力式调节阀。
无籍外部动力，只依靠被控流体的能夏自行操作并保持被控变量恒定的闷。
5、调节机构。
由执行机构驱动，直接改变操纵变量的机构。
6、阀。
内含控制流体流量用的截流件的压力密封壳体组件。
7、执行机构。
将控制信号转换成相应的动作以控制闷内截流件的位置或其他调节机构的装置。
信号或驱动力可为气动、电动、液动的或此三者的任惫组合。
8、气动执行机构。
利用有压气体作为动力源的执行机构。
9、电动执行机构。
利用电作为动力源的执行机构。
10、液动执行机构。
利用有压液体作为动力源的执行机构。
11、电液执行机构。
接受电信号并利用有压液体作为动力源的执行机构。
12、执行机构动力部件。
气动截止阀原理
气动截止阀原理一、气动截止阀的概述气动截止阀是一种常见的管道控制阀门，其主要作用是在管道中控制流体的流量和压力。
气动截止阀由气缸、活塞、阀杆、阀座等组成，通过气源对气缸内的气体进行控制，从而实现对阀门的开启和关闭。
二、气动截止阀的结构1. 阀体：气动截止阀的主体部分，通常采用铸铁或不锈钢材料制成。
2. 阀座：位于阀体内部，是控制流体流量和压力的关键部件。
通常采用不锈钢或陶瓷材料制成。
3. 阀杆：连接活塞和阀盖，通过旋转或上下移动来控制阀门的开启和关闭。
4. 活塞：位于气缸内部，通过与气缸内压力相互作用来推动阀杆进行开启和关闭操作。
5. 气缸：位于阀体上方或下方，通过与气源相连来提供压力源，并驱动活塞进行运动。
6. 防爆装置：为了保证安全性，气动截止阀通常配备有防爆装置，一旦发生异常情况，可自动切断气源。
三、气动截止阀的工作原理1. 开启状态：当气源施加压力到气缸内部时，活塞向上运动，阀杆与阀座分离，此时流体可以通过阀门进入管道。
2. 关闭状态：当气源的压力被释放时，活塞向下运动，阀杆与阀座接触紧密，此时流体无法通过阀门进入管道。
3. 控制方式：气动截止阀可通过手动、电磁等方式进行控制。
其中电磁控制是最为常见的一种方式。
四、气动截止阀的优点1. 控制精度高：由于采用了先进的控制技术和高质量的零部件，使得气动截止阀具有较高的控制精度和稳定性。
2. 节能环保：相比于传统的机械控制方式，气动截止阀具有更低的能耗和更小的环境污染。
3. 使用寿命长：由于采用了优质材料和精良工艺，使得气动截止阀具有较长的使用寿命和较低的维护成本。
五、气动截止阀的应用范围气动截止阀广泛应用于石油、化工、冶金、电力等领域，可以用于控制各种流体介质，包括液体、气体和蒸汽等。
六、总结综上所述，气动截止阀是一种常见的管道控制阀门，其主要作用是在管道中控制流体的流量和压力。
通过先进的控制技术和高质量的零部件，使得气动截止阀具有较高的控制精度和稳定性，并且具有节能环保、使用寿命长等优点。
气动开关阀检测标准-概述说明以及解释
气动开关阀检测标准-概述说明以及解释1.引言1.1 概述气动开关阀作为工业自动化控制系统中必不可少的元件，承担着调节流体流量的重要功能。
为了确保气动开关阀的稳定性和可靠性，需要对其进行定期的检测和维护。
本文将探讨气动开关阀检测标准的重要性，介绍目前常用的检测方法，并对未来的发展进行展望，为实际应用提供建设性的建议。
通过对气动开关阀检测标准的研究，可以提高工业生产过程中的效率和安全性，为工业自动化领域的发展做出贡献。
1.2 文章结构本文将分为三个主要部分来探讨气动开关阀检测标准。
首先，在引言部分将对本文的主题进行概述，介绍文章结构以及阐明文章的目的。
接着，在正文部分将详细讨论气动开关阀的作用、检测标准的重要性，以及目前常用的检测方法。
最后，在结论部分将对本文进行总结，展望未来发展方向，并提出实际应用建议。
通过对这三个部分的深入探讨，读者可以全面了解气动开关阀检测标准的重要性及应用。
1.3 目的本文的主要目的是为了为气动开关阀的检测提供一个清晰的标准。
当前市场上存在着各种各样的气动开关阀产品，而这些产品的质量和性能参差不齐。
通过制定检测标准，可以对气动开关阀进行科学、客观的评估，确保产品质量符合要求，并且能够保障用户的使用安全。
同时，通过对检测标准的规范化，也有助于提高气动开关阀行业的整体水平，推动行业的健康发展。
通过本文的研究和总结，我们希望能够为气动开关阀的生产厂家、使用者以及相关单位提供参考，促进行业的发展和进步。
2.正文2.1 气动开关阀的作用气动开关阀是一种广泛应用于工业控制系统中的重要组件，其主要作用是控制液体或气体流动的开关和调节。
通过使用气动开关阀，可以实现对管道中介质的控制，包括启闭、调节流量、调节压力等功能。
在工业生产中，气动开关阀被广泛应用于各种控制系统中，如液压系统、空气压缩系统、化工工艺控制系统等。
通过准确的控制阀门的开合状态和流量大小，可以实现对系统的精准操作和控制，从而提高生产效率和质量。
气动阀作用
气动阀作用气动阀是一种利用气动原理实现开关的阀门装置，广泛应用于工业自动化控制系统中。
它通过控制压缩空气的压力来控制阀门的开闭，具有快速响应、可靠性高、使用寿命长等优点。
气动阀的作用主要包括控制流体的流量和流向，实现自动化控制。
首先，气动阀可以用来调节流体的流量。
在工业生产过程中，常常需要精确地控制流体的流量，以满足生产要求。
气动阀可以通过调节阀门的开闭程度来控制流体的通量，实现流量的精确调节。
它可以根据不同的需求，实现从全闭到全开的连续调节，具有较高的调节精度和可靠的性能。
在许多工业控制系统中，气动阀被广泛应用于调节液体、气体等介质的流量。
其次，气动阀还可以改变流体的流向。
在一些工业生产过程中，需要改变流体的流向，以满足不同的工艺要求。
气动阀可以通过控制阀门的开闭状态来实现流向的改变。
当阀门处于关闭状态时，流体无法通过阀门，实现流向的改变。
当阀门处于打开状态时，流体可以顺利通过阀门，保持流向的不变。
通过控制气动阀的开闭状态，工程师可以灵活地改变流体的流向，满足不同工资要求的流体处理需求。
此外，气动阀还可以实现自动化控制。
在许多工业生产过程中，需要根据特定的工艺要求对流体进行自动化控制。
气动阀具备快速响应和稳定可靠的特点，可以实现对流体的自动化控制。
通过传感器感知不同的工艺参数，将信号传输给气动阀，然后控制气动阀的开闭状态，实现对流体的自动化控制。
这种自动化控制方式大大提高了工业生产效率和品质，并减少了人工操作的错误和劳动强度。
总之，气动阀作为工业自动化控制系统中的重要组成部分，在现代工业中发挥着重要作用。
它通过控制压缩空气的压力来实现快速的阀门开闭，具有调节流量、改变流向和实现自动化控制的功能。
气动阀在工业生产中广泛应用，提高了生产效率和品质，减少了人工操作的错误和劳动强度。
随着科技的不断进步和工业自动化水平的提高，气动阀在未来的应用前景将更加广阔。
气动调节阀的结构和原理
气动调节阀的结构和原理气动调节阀是一种通过气压力驱动来改变阀门位置，从而调节介质流量或压力的阀门。
它采用气动执行器作为执行机构，通过接收来自控制系统的信号，将阀门的位置调整到所需位置，实现介质流量的调节。
气动调节阀在工业生产中被广泛应用，特别是在需要对介质进行精确控制的场合。
一、气动调节阀的结构气动调节阀的结构一般包括阀体、阀座、阀芯、执行器和附件等部件。
1.阀体：气动调节阀的阀体一般为铸钢、高强度合金钢或不锈钢材质，具有优良的耐压性和耐腐蚀性。
阀体内部一般有导流通道，用于引导介质流动，并设置有阀座和阀芯的安装位置。
2.阀座：阀座是控制介质流通的关键部件，它与阀芯配合形成关闭密封，阀座一般采用耐磨、耐腐蚀的材质，以保证阀门的长期使用寿命。
3.阀芯：阀芯是气动调节阀的主动部件，它负责调节介质的通断和流量。
阀芯的结构和形状会影响阀门的流体特性和流态特性，一般采用单阀芯或双阀芯结构。
4.执行器：执行器是气动调节阀的关键部件，它接收来自控制系统的信号，通过气动驱动将阀门的位置调整到所需位置。
执行器的类型有气动膜片执行器、气缸式执行器和液压执行器等。
5.附件：气动调节阀的附件包括位置传感器、手动操作装置、气动控制阀等，用于对阀门的位置、工作状态进行监测和控制。
二、气动调节阀的原理气动调节阀的工作原理基本上是通过控制气压信号来改变阀门位置，从而实现介质流量或压力的调节。
其工作过程主要包括定位、调节和反馈等步骤。
1.定位：当气动调节阀接收到来自控制系统的信号时，执行器通过气压信号驱动，将阀门的位置调整到所需位置，即定位到控制系统发来的指令位置。
2.调节：一旦阀门定位到指定位置后，气动调节阀就开始对介质进行调节，通过改变阀门的开度来调节介质的流量或压力。
这一过程是根据传感器检测到的介质参数信号，执行器实时调整阀门位置，使介质流量或压力保持在设定值范围内。
3.反馈：气动调节阀在工作过程中会不断接收来自传感器的反馈信号，执行器会根据传感器反馈的信息，实时调整阀门的位置，以确保介质流量或压力的稳定控制。
气动电磁阀工作原理
气动电磁阀工作原理气动电磁阀是一种常用的自动控制元件，广泛应用于工业生产中的气动系统。
它通过控制气压信号来控制气体或液体的流动，实现对系统的开关、调节和切换等功能。
下面将详细介绍气动电磁阀的工作原理。
1. 结构组成气动电磁阀主要由电磁线圈、阀体、阀芯、弹簧、密封件等部件组成。
其中，电磁线圈是气动电磁阀的核心部件，通过电流的作用产生磁场，控制阀芯的运动。
2. 工作原理当电磁线圈通电时，产生的磁场使阀芯受到磁力作用，从而与阀体分离，气体或液体可以通过阀体流动；当电磁线圈断电时，阀芯受到弹簧力的作用，与阀体接触，阀体关闭，停止气体或液体的流动。
3. 控制方式气动电磁阀的控制方式有两种：直接控制和间接控制。
直接控制是指电磁线圈直接控制阀芯的开闭，适用于小流量、小口径的气动电磁阀；间接控制是指通过电磁线圈控制气动阀门或气缸，间接控制阀芯的开闭，适用于大流量、大口径的气动电磁阀。
4. 工作过程当气动电磁阀通电时，电磁线圈产生磁场，使阀芯受到磁力作用，与阀体分离，气体或液体可以通过阀体流动；当气动电磁阀断电时，阀芯受到弹簧力的作用，与阀体接触，阀体关闭，停止气体或液体的流动。
这样，通过控制电磁线圈的通断，可以实现对气动电磁阀的开关控制。
5. 应用领域气动电磁阀广泛应用于工业生产中的气动系统，如自动化生产线、机床设备、化工设备、石油设备等。
它在控制气体或液体流动方面具有快速、可靠、灵活的特点，能够满足不同工况下的控制需求。
总结：气动电磁阀是一种常用的自动控制元件，通过控制气压信号来控制气体或液体的流动。
它的工作原理是通过电磁线圈的通断来控制阀芯的开闭，实现对系统的开关、调节和切换等功能。
气动电磁阀具有结构简单、工作可靠、操作方便等特点，被广泛应用于工业生产中的气动系统。
ar2000调压阀与br2000工作原理
ar2000调压阀与br2000工作原理1. 调压阀的作用在气动系统中，调压阀起着非常重要的作用。
它能够确保气源输出的压力稳定，并且根据系统的需要进行调节。
调压阀能够保护气动执行机构免受过高或者过低压力的影响，保证气动系统的安全运行。
2. ar2000调压阀的结构ar2000调压阀是一种常用的气动调压装置，它由调压阀本体、调节弹簧、活塞和阀芯等部件组成。
当气源进入调压阀时，活塞受到压力的作用，通过阀芯的调节，使得气源输出的压力保持在设定的范围内。
3. ar2000调压阀的工作原理当气源进入ar2000调压阀时，气源的压力会使得活塞上升，压缩调节弹簧。
随着活塞上升，阀芯也随之上升，从而减小进气通道的截面积，达到减小气源流通面积，使得出口气压下降。
当出口气压达到设定值时，活塞受力平衡，调节弹簧压缩力和气源压力相平衡，从而稳定输出气压。
4. br2000工作原理与ar2000调压阀不同，br2000是一种常用的过滤减压阀。
它能够对气源进行过滤，去除进气中的杂质，并且将气源压力稳定在设定的数值。
这样可以保证气源不会带入杂质和过高的压力，从而保护气动执行机构和气动驱动元件。
5. br2000工作原理的详细解释当气源进入br2000过滤器时，首先经过过滤器的过滤元件，将气源中的杂质过滤掉。
然后进入调压阀部分，通过调节弹簧和阀芯，使得气源输出的压力保持在设定的范围内。
这样就可以保证气源的纯净度和稳定性，有效地保护气动系统的正常运行。
6. ar2000调压阀与br2000的配合应用ar2000调压阀和br2000过滤减压阀可以相互配合，共同组成一个完整的气动调压系统。
通过ar2000调压阀对气源的压力进行稳定调节，再经过br2000过滤减压阀的过滤和减压处理，可以确保气源的纯净度和稳定性，为气动系统的正常运行提供坚实的保障。
7. 调压阀和过滤减压阀的重要性在工业生产中，气动系统被广泛应用于各个领域，如自动化生产线、机械设备和工艺装置等。
气动阀门工作原理及作用
气动阀门工作原理及作用
氽动阀门，又称气动球阀、气动闸阀、气动先导阀，用易操作、可靠性强的气动方式对流体进行开关控制的一种自动化设备。
一、气动阀门工作原理
1、气动运行原理
氽动阀门采用气动驱动，利用气源驱动气缸作用做出开启或关闭阀门动作，实现流体控制。
2、气动输出原理
当气源向气缸输入压力，气缸的活塞上升，使动臂移动，从而带动偏心轴上的蝶板旋转，蝶板上的阀瓣与倾斜面接触，使阀瓣升高，闭合阀杆，通过调节气源的流量可实现阀门的开关控制。
三、气动阀门的作用
1、控制流量
气动阀门可以靠调节气源的流量来调节流量，实现设定的流量控制范围。
2、控制压力
通过气动阀门可以对一端或两端的压力进行设定，实现压力控制范围。
3、控制方向
气动阀门可以用来控制流体的流向，替代传统的活门。
4、保护设备安全
气动阀门可以控制流体的进出，达到保护设备安全的目的，避免发生意外。
气动阀组成及工作原理
气动阀组成及工作原理内容提要气动控制阀是指在气动系统中控制气流的压力、流量和流动方向，并保证气动执行元件或机构正常工作的各类气动元件。
控制和调节压缩空气压力的元件称为压力控制阀。
一、气动阀门系统各部分功能和用途①气动执行器：分为双动型和单动型。
双动气动执行器：对阀门开启和关闭的两位式控制。
单动气动执行器（弹簧复位型）：在气路切断或故障，阀门自动开启或关闭。
②阀门：阀门是流体输送系统中的控制部件。
供电时阀门打开或关闭，断电时阀门关闭或打开。
双电控电磁阀：一个线圈得电时阀门打开，另一个线圈得电时阀门关闭。
④限位开关：远距离传送阀门的开关位置的信号。
有机械式、接近式、感应式。
⑤气电定位器：根据电流信号 (标准4-20mA)的大小对阀门的介质流量调节控制。
⑥气源处理三联件：包括空气减压阀、过滤器、油雾器，对气源稳压、清洁、运动部件润滑作用。
⑦手动操作机构：在自动控制不正常情况下手动操作。
⑧消声器：安装在电磁阀的排气口，降低噪声。
⑨快插接头：一端连接于电磁阀或执行器，另一端将气管直接插入即可使用。
⑩空压机：是压缩空气的气压发生装置。
11气管：有软管、紫铜管、不锈钢。
常用规格有6mm、8mm。
气动开关型阀门系统构成：①气动执行器+②阀门+③电磁阀+④限位开关+⑥气源处理三联件+⑦手动操作机构+⑧消声器+⑨快插接头+⑩空气压缩机+11气管（其中④、⑥、⑦、⑧、⑨项可根据现场实际情况选配。
）气动调节型阀门系统构成：①气动执行器+②阀门+⑤气电定位器+⑥气源处理三联件+⑦手动操作机构+⑧消声器+⑨快插接头+⑩空气压缩机+11气管（其中⑦、⑧、⑨项可根据现场实际情况选配。
）二、气动开关阀气动开关阀就是以压缩空气（空压机）为动力源，通过电磁阀换向去驱动气动执行器，气动执行器带动阀门，实现阀门的开关。
下为单动气动开关型蝶阀实图。
Welcome 欢迎您的下载，资料仅供参考！。
气动调节阀气路系统工作原理
气动调节阀气路系统工作原理
气动调节阀是一种常见的工业控制阀，其主要作用是控制流体介质的流量、压力、温度等参数。
气动调节阀的工作原理是通过控制一个称为气路系统的气体管路，来控制调节阀的开度和闭合状态。
下面我们来详细了解一下气动调节阀的气路系统工作原理。
气路系统主要由以下几个部分构成：
1. 气源部分：气动调节阀的气路系统需要一个气源来提供气体压力，通常采用的是压缩空气。
2. 执行器部分：执行器是气动调节阀的关键部件，其作用是根据气压变化控制阀门的开度和闭合状态。
执行器一般由活塞、弹簧、阀门等组成。
3. 控制部分：控制部分是指气路系统中的控制元件，包括气压调节阀、电磁阀、手动阀等。
这些控制元件通过控制气体在管路中的流动来控制执行器的运动。
气动调节阀的工作原理如下：
1. 当气源提供气体压力时，气体通过气路系统进入执行器。
2. 当气体压力作用于执行器中的活塞时，活塞会向上或向下运动，从而控制阀门的开度和闭合状态。
3. 控制部分通过控制气源的压力和流量，来调节执行器中的气压变化，从而实现对阀门的精准控制。
4. 当需要改变阀门的开度或关闭阀门时，控制部分会改变气源的压力和流量，使执行器中的气压变化，从而实现阀门的调节控制。
总之，气动调节阀的气路系统工作原理是通过控制气源的压力和流量，来控制执行器的运动，从而控制阀门的开度和闭合状态。
这种控制方式具有响应速度快、精度高、可靠性好等优点，被广泛应用于各种工业控制系统中。
气动点胶阀原理
气动点胶阀原理气动点胶阀是一种常用于工业自动化生产中的点胶设备，它利用气压控制胶水的流动，实现精确的点胶操作。
其原理是通过气动驱动系统控制阀门的打开和关闭，从而控制胶水的输出和停止。
气动点胶阀主要由气压控制系统、阀体和喷嘴组成。
气压控制系统通过控制气压的大小和时序，来控制阀门的动作。
阀体是气动点胶阀的核心部件，由阀芯和阀座组成。
当气压作用于阀芯，将其推动打开时，胶水就可以从阀座中流出，实现点胶操作。
喷嘴则是胶水输出的通道，根据需要可以选择不同直径和形状的喷嘴。
气动点胶阀的工作原理是：当气压通过气压控制系统进入阀体时，阀芯被气压推动打开，胶水从阀座流出。
当气压停止作用时，阀芯由于弹簧的作用而关闭，胶水停止流动。
通过控制气压的大小和时序，可以实现不同的点胶要求，如点胶的速度、量和形状等。
气动点胶阀的优点之一是操作简单方便。
只需通过控制气压的开关，就可以实现胶水的输出和停止。
同时，气动点胶阀具有较高的精度和稳定性。
通过控制气压的大小和时序，可以实现精确的点胶操作，保证胶水的输出量和速度的一致性。
此外，气动点胶阀还可以根据需要选择不同直径和形状的喷嘴，以适应不同的点胶要求。
气动点胶阀的应用范围广泛。
它可以应用于电子、汽车、医疗器械、航空航天等行业的生产中。
在电子行业，气动点胶阀主要用于IC封装、PCB板涂覆等工艺中的点胶操作；在汽车行业，气动点胶阀可用于汽车灯具的点胶和密封；在医疗器械行业，气动点胶阀常用于医疗胶水的配方和点胶；在航空航天行业，气动点胶阀则可以应用于航空航天设备的点胶和封装。
总结起来，气动点胶阀是一种利用气压控制胶水流动的设备，通过控制气压的大小和时序，实现精确的点胶操作。
它具有操作简单方便、精度高、稳定性好等优点，并广泛应用于各个行业的生产中。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
阀可以简单地显示为标识。
• 标识由一个方框构成，箭头显示空气能通过。左右显示阀的控制方法， • 例如水平线表示气动。方框上下线显示连接进出气管。
位置1 这个阀标识显示进出口通 道打开，排放关闭。
位置2 这个阀标识显示出口通道 与排放打开，进口关闭。
阀的功能由符号示出,滑阀的每一位置形成一符号,将两符号 并列画在一起,接口画在初始位置(在气路图中),这是阀的初始 状态.
位置1 控制气由符号左侧入,意味 着左侧符号有效, 这时气通 过阀驱动气缸
位置2 控制气由右侧入,意味着 右侧符号有效,.这时气缸 内的气排出.
为方便识别,各端口编号如下:进气口-1，出气口-2，排气口-3， 控制气端口，根据其控制通断的两端口组合编号,例如端口12 控制1,2的通断.
• 象例中的阀有3个端口,阀芯可有2个位置,被称为”3/2 阀”(二位三通阀)而5个端口,阀芯有3个位置被称为”5/3 阀”(三位五通阀).
谢谢大家
不工作位置：端口2和3相通，系统排气.
加气阶段 端口1和2部分相通加气阶段开始,通道越来越 宽(宽度由可调整螺丝决定).
接通状态
当气压上升到供气压力大约75%时,端口1和2间 通道完全打开. 当控制信号接通,阀芯向左运动至顶到止动螺丝, 这使1,2端口之间有一窗窄小通道.当压力上升至 供气压力75%左右,阀全打开.在卸压或紧急停机 情况下,阀为端口2和3提供了通道,形成卸压过 程.。
在有些情况阀使用的空气降低了压力，比变向用的压力低，引导阀可以 由气动系统单独供应。有些阀，例Mecman 581系列，改变非常快捷， 把阀动作区与控制区间的密封上下反向。然后把控制通道No14直接连到 压缩气系统即可。
双稳方向阀
• 此阀无复位弹簧,阀芯有两个停留位置,停哪 一边取决于上一次两个电磁线圈哪一个通 电.故需PLC两个输出去控制它.
气动系统（阀的作用） 气动系统（阀的作用）
设备工程部： 设备工程部：禹鹏飞
（一）、简介 ）、简介
使用压缩空气驱动称之为气动技术， 使用压缩空气驱动称之为气动技术，在利乐灌装机和分装设 备中压缩空气用于：使部件运动,由气缸驱动 控制操作阀门、 由气缸驱动、 备中压缩空气用于：使部件运动 由气缸驱动、控制操作阀门、 产生真空、 产生真空、向喷嘴供气 气动系统由两部分组成,一部分在机外 用于产生所需压力,包 一部分在机外,用于产生所需压力 气动系统由两部分组成 一部分在机外 用于产生所需压力 包 括压缩机,空气调节单元 输气管路等;另一部分在机内 空气调节单元,输气管路等 另一部分在机内,包括调 括压缩机 空气调节单元 输气管路等 另一部分在机内 包括调 压阀,阀门 气缸等.气动元件使用的空气必须清洁 干燥,压力 阀门,气缸等 气动元件使用的空气必须清洁,干燥 压阀 阀门 气缸等 气动元件使用的空气必须清洁 干燥 压力 和流量必须符合要求,推荐值参见安装手册 推荐值参见安装手册(IM),某些系统中 某些系统中, 和流量必须符合要求 推荐值参见安装手册 某些系统中 气动元件均已预先润滑,不需以后再加油或油脂 对这些系统, 不需以后再加油或油脂;对这些系统 气动元件均已预先润滑 不需以后再加油或油脂 对这些系统 供气应含尽量少的油,但这些元件一旦加过油则从此应不断加 供气应含尽量少的油 但这些元件一旦加过油则从此应不断加 每种机器的气动系统用气路图来表达,为简化结构以方便 油.每种机器的气动系统用气路图来表达 为简化结构以方便 每种机器的气动系统用气路图来表达 阅读,不同的元件用不同的简化符号表示 不同的元件用不同的简化符号表示. 阅读 不同的元件用不同的简化符号表示
当通道No12接到控制信号，滑块移到图左侧，意味 着通道1和2，通道4和5连通。 此阀有3个位置，与2－位置阀的2个位置相比，3－ 位置阀有一个中间位置使所有通道关闭（如上）或 打开排放。需要2个PLC输出来控制此阀。 如果系统失去压力而没有信号，复位弹簧使阀处于 它的中间位置
软起动阀
• 此阀用于使加气过程较缓和.
气源
截止阀 带气压表的 调压阀
控制阀
气缸
因为有许多类别和型号,其中有些还经过改型的改造和原设计 不同.因此针对一台特定的机器,使用正确有效,及时更新的图 纸是十分重要的.
（二）、元件 ）、元件
• 空气调定单元 • 空气进入机器经过的第一个单元是空气调 定单元。它由分离器，带表气压调节器， • 对于一些机器还有润滑器。一般，关闭阀 也和空气调定器做在一起。
空气调定单元标识
分离器
气压调节器
气压表
润滑器
• 分离器 分离器的目的是除去压缩空气中含有的水和其他 杂质。分离器由一个过滤零件分离器和一个带排 放阀的蓄水池。过滤零件由烧结青铜制造。进来 的空气旋转，所以水滴和大的固体颗粒抛出来由 蓄水池内部汇聚起来，在关闭空气时从排泄阀放 掉。 • 气压调节器 气压调节器用来保障空气压力稳定，由系统需要 决定。它是一种减压在阀部分有介绍。 • 气压表 气压表显示压力设定。 • 润滑器（雾化润滑器）提供压缩空气油。加入的 润滑器（雾化润滑器） 油量和空气流速相配可以预设。系统中元件有工 厂预润滑，则不要往压缩气中加油，因为油会把 预润滑元件的油脂冲出去。
（三）、控制阀 ）、控制阀
• 阀的作用是调节空气的流量和压力及控制 其流向,阀可由手动或其它方向控制和操纵, 如PLC的电信号或由其它阀. • 阀分两类-座阀和滑阀,它们结构有所不同.
座阀 这种阀用阀芯端面和阀座控制气流的流动.阀芯 只须移动很小的距离改变工作状态,但需相当大的操 纵力.
滑阀 这种阀用阀芯侧面控制气流,改变状态时,阀芯 需移动相对较长的距离,但所需的操纵力较小.
阀可由多种方式操作，除气动外，可手动操作，弹簧力，电 动。每种方式由不同符号表示。下图为电控弹簧复位二位五 通阀控制一双作用气缸.
• 左侧接受信号,气经阀 进气缸推出腔, 而缩 入腔排空。
控制信号断开,复位 弹簧将阀芯压回,气 经阀流入缩入腔,而 推出腔排空。
单稳定阀
特点是弹簧回复，例如停顿位置，滑块总是 在同一位置。单稳定方向阀此类阀的优点 是可能使用一个PLC控制信号控制气缸两个 方向动作。在利乐机器中，电动控制单稳 定阀有着广泛的使用。引导空气由PLC提供 的24V或48V直流电操纵电磁铁控制。引导 空气系统是方向阀的内部组件之一。
此种阀用在这样的场合,例如希望阀芯停留在最近的操作所决定的位置，例如急停时气 缸保持原位。
下面，一个电动控制5／3阀图示
通道No12和No14没有控制信号，意味着滑块回复弹簧在中间，所有通 道关闭。
当通道No14接到控制信号，滑块移到图右侧，意味 着通道1和4连通，通道2和3连通。
• 按用途分,可分以下几类: • 方向阀,控制压缩气的流向,例如控制气缸的 来回运动. • 流量阀调节阀,控制单位时间气流量,例如控 制气缸活塞运动速度. • 压力调节阀,控制气动系统压力.
阀的简化符号及构造,功能
位置1阀接受左手侧引 导空气进出口通道打 开，排放关闭。
位置2阀接受右手侧 引导空气，进口关闭， 出口和排放通道打开。
