Petrel2009建模教程真正实用精简要点
Petrel2009建模教程真正实用精简
![Petrel2009建模教程真正实用精简](https://img.taocdn.com/s3/m/ffedd63df111f18583d05a5a.png)
1379.7
2102.6
2135.6
welltop分层文件
X
Y
hb
wellpoint
surface
jinghao
3973816
36471426
-716.92
Horizon
c811
X21-23
3973816
36471426
-724.92
Horizon
c8121
X21-23
3973816
再选中permzone1的砂体 如下图进行操作(步骤重复以上):
解释1.选择分析对象,是经过离散化的井点,还是未离散化的测井曲线,或整个模型 (默认即可)
2.是否使用滤波功能 ;是否用相约束 (打勾)
3.分别按以下2个标签,进行相应的分析
4.打开每个标签后,按 键,刷新显示
5.在进行transformation分析时,可以能够多种数据的处理,包括,输入截断,对数变换,正态分布变换等。
3.是否使用滤波功能 ,很少使用(默认不用)。
4.左击 标签,进行相应的分析:
选中vsh[U]的Zone 1依次左击1 、2 、3 、4
5、Vsh变差函数的分析
对Vshale的4个层(zone1,zone2,zone3,zone4)分别进行变差函数的分析:
以zone1层的泥shale为例,其它2、3、4层的操作相同
双击
窗口中出现下图:
直接左击 。再cancel.
五、
细分层仅仅是网格精细化的过程,不是所有输入资料都用在了这个进程中。用户可通过设置单元的厚度、单元的个数或用比例数,来定义网格垂向的分辨率。给定单元厚度时,zone的划分既可以跟随顶部也可以按底部。小层本应该根据将要建立的属性模型来定义。通常,小层的厚度应该是模拟的最薄相的厚度。但是,有很重要的一点应当记住,小层厚度减少时,单元数目会增加,所以不应该插入太多的细节。
Petrel中文实用操作手册1
![Petrel中文实用操作手册1](https://img.taocdn.com/s3/m/9e65e54469eae009581bec68.png)
阿什卡公司——斯伦贝谢公司授权的Petrel软件中国市场独家分销商。
本手册最终解释权归阿什卡公司所有。
2
Perel涵盖从地震解释、储层建模到油藏模拟的所有领域,使得地质家、地球物理师以及油藏工程师在同一平台上,避免了不同平台之间数据的交换难题,促进了不同领域之间更有效的合作。强大的三维可视化功能,可以直接在三维空间中进行各种数据的质量控制;所有工作流程具有可重复性,当获得新的现场数据,可以及时更新模型,这给重要决策提供了可靠保证;快速的地质成图及方便的多媒体、报告制作能力,通过Cut、Paste键,用户可直接将Petrel中各个窗口的图像干净地插入PowerPoint、Word及Excel中;Petrel提供了一个类似于Windows的操作界面,undo/redo功能,而且存储模型建立历史,使学习和使用变得更容易。Petrel涵盖以下功能:
图2-6
2)进入统计表单检查其范围及Z值的范围(正或负)。
3)检查其他文件的统计表。
4)检查文件夹中的统计表,弄清楚提供了什么信息。您可以测试well tops文件夹。
5.
这里有多种显示窗口,有些经常使用,有些仅偶为一用。这些练习为一些更为常用的显示工具提供了简明的介绍。通过这种方式,您会在以后的练习中更加得心应手地使用这些显示功能。(如图2-7)
2
处理进程表(界面左下角,如图2-2)是Petrel中可以被激活运行的处理命令列表,很多计算模拟过程都是在这里完成的。
练习操作步骤
1)点击列表功能的某些功能,注意显示窗口右边的工具条如何变化。工具条上的一个或几个按钮将发生变化。您也可以注意到功能的名称是高亮显示的,意思是那个功能是被激活的。
图2-2
20.Open Spirit ArcGIS
可能是最简单的Petrel建模流程
![可能是最简单的Petrel建模流程](https://img.taocdn.com/s3/m/679d555a26d3240c844769eae009581b6ad9bd79.png)
可能是最简单的Petrel建模流程Petrel是一种用于油气勘探和生产建模的地质学和工程学软件,可以帮助地质学家和工程师进行不同类型输入数据的解释和模拟。
本文将介绍Petrel的最简单建模流程,并逐步讲解其主要步骤。
步骤1:启动Petrel软件并创建一个新的工程首先,您需要启动Petrel软件。
打开软件后,您将看到一个“新建工程”对话框。
在这个对话框中,您可以为新的工程选择一个名称并定义其相应的路径。
然后,单击“创建”按钮以创建新的工程。
步骤2:导入数据一旦新的工程创建完成,您将看到Petrel的主界面。
在主界面的左侧面板中,选择“数据导入管理器(Data Import Manager)”按钮。
然后,在数据导入管理器对话框中,选择“添加”按钮,以导入地质数据。
步骤3:解释地质数据在步骤2中,您可以导入各种类型的地质数据,例如测井数据、地震数据和地质模型数据。
当数据导入完成后,您需要对这些数据进行解释。
例如,您可以使用测井数据对地层进行解释,并使用地震数据进行结构解释。
通过解释地质数据,您可以获得有关地下结构和储层特性的更多信息。
步骤4:创建地质模型在步骤3中,您可以将解释好的地质数据用于创建地质模型。
在Petrel中,您可以通过多种方式创建地质模型,包括地层划分、网格建模和地质建模等。
这些方法允许您将地质数据应用于地质建模,以获得更准确的地质模型。
步骤5:导入生产数据在创建了地质模型之后,您可以导入生产数据,以评估油田或气田的生产潜力。
在Petrel的左侧面板中,选择“数据导入管理器(Data Import Manager)”按钮,并选择“添加”按钮,以导入生产数据。
然后,使用这些生产数据对地质模型进行评估,以确定最佳的开发方案。
步骤6:评估生产方案在步骤5中,您导入了生产数据并将其应用到地质模型中。
您可以使用这些数据来评估不同的生产方案,并找到最佳的开发策略。
例如,您可以尝试不同的注水井和采油井配置,并使用模型进行模拟以评估不同方案的效果。
Petrel建模秘籍

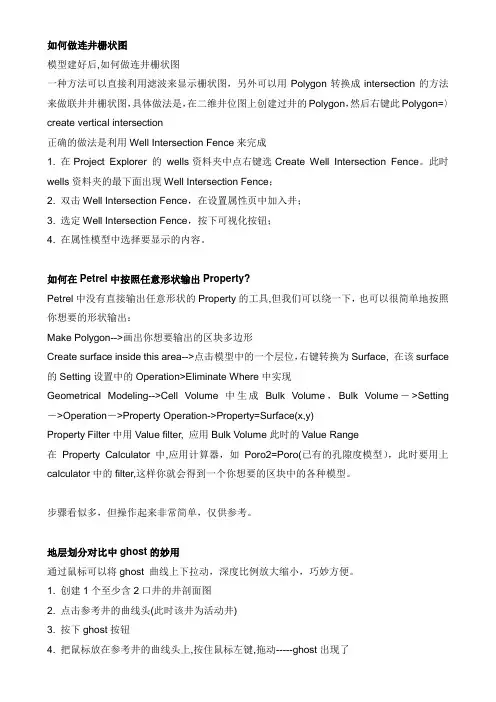

![Petrel建模秘籍](https://img.taocdn.com/s3/m/d766527ef46527d3240ce093.png)
如何做连井栅状图模型建好后,如何做连井栅状图一种方法可以直接利用滤波来显示栅状图,另外可以用Polygon转换成intersection的方法来做联井井栅状图,具体做法是,在二维井位图上创建过井的Polygon,然后右键此Polygon=〉create vertical intersection正确的做法是利用Well Intersection Fence来完成1. 在Project Explorer 的wells资料夹中点右键选Create Well Intersection Fence。
此时wells资料夹的最下面出现Well Intersection Fence;2. 双击Well Intersection Fence,在设置属性页中加入井;3. 选定Well Intersection Fence,按下可视化按钮;4. 在属性模型中选择要显示的内容。
如何在Petrel中按照任意形状输出Property?Petrel中没有直接输出任意形状的Property的工具,但我们可以绕一下,也可以很简单地按照你想要的形状输出:Make Polygon-->画出你想要输出的区块多边形Create surface inside this area-->点击模型中的一个层位,右键转换为Surface, 在该surface 的Setting设置中的Operation>Eliminate Where中实现Geometrical Modeling-->Cell Volume中生成Bulk Volume,Bulk Volume->Setting ->Operation->Property Operation->Property=Surface(x,y)Property Filter中用Value filter, 应用Bulk Volume此时的Value Range在Property Calculator中,应用计算器,如Poro2=Poro(已有的孔隙度模型),此时要用上calculator中的filter,这样你就会得到一个你想要的区块中的各种模型。
Revit_MEP_2009实战教程
![Revit_MEP_2009实战教程](https://img.taocdn.com/s3/m/2bcd241e7cd184254b3535ef.png)
Revit MEP 2009实战教程前言RevitMEP软件是一款智能的设计和制图工具,能按工程师的思维方式工作。
使用Revit技术和建筑信息模型(BIM),可以最大限度地减少建筑设备专业设计团队之间,以及与建筑师和结构工程师之间的协调错误。
此外,它还能为工程师提供更佳的决策参考和建筑性能分析,促进可持续性设计。
使用由RevitArchitecture软件或RevitStructure软件建立的模型,展开无缝协作。
在任何一处进行变更,Revit MEP可在整个设计和文档集中自动更新所有相关内容。
Revit MEP——面向建筑设备及管道工程的建筑信息模型。
按照工程师的思维模式进行工作,开展智能设计借助对真实世界进行准确建模的软件,实现智能、直观的设计流程。
Revit MEP采用整体设计理念,从整座建筑物的角度来处理信息,将给排水、暖通和电气系统与建筑模型关联起来。
借助它,工程师可以优化建筑设备及管道系统的设计,进行更好的建筑性能分析,充分发挥BIM的竞争优势。
同时,利用Revit与建筑师和其他工程师协同,还可即时获得来自建筑信息模型的设计反馈。
实现数据驱动设计所带来的巨大优势,轻松跟踪项目的范围、明细表和预算。
借助参数化变更管理,提高协调一致利用Revit MEP软件完成建筑信息模型,最大限度地提高基于Revit的建筑工程设计和制图的效率。
通过实时的可视化功能,改善客户沟通并更快做出决策。
改善沟通,提升业绩创建逼真的建筑设备及管道系统的三维模型,改善与客户的设计意图沟通。
通过使用建筑信息模型,自动交换工程设计数据,从中受益。
及早发现错误,避免让错误进入现场并造成代价高昂的现场设计返工。
借助全面的建筑设备及管道工程解决方案,最大限度地简化应用软件管理。
目录一、认识Autodesk RevitMEP……………………………………………………1、RevitMEP简介2、RevitMEP中的基本概念与操作……………………………………………二、标高和轴网的创建…………………………………………………………1、标高的创建2、轴网的创建三、风系统设计1、房间属性的设置2、机械设备的载入、定位与属性设置3、风道末端的载入、定位与属性设置4、风管属性设置与绘制方法5、风管附件的载入、定位与属性设置四、水系统设计1、机械设备、卫浴装置、消防设备的载入、定位与属性设置2、水系统末端的载入、定位与属性设置3、水管属性设置与绘制方法4、水管附件的载入、定位与属性设置五、电气系统设计1、电气设备的载入、定位与属性设置2、照明设备及开关装置的载入、定位与属性设置3、电力线路的设计六、施工图设计1、添加平面注释2、添加立面注释3、添加剖面注释4、详图5、明细表统计6、尺寸标注7、布图七、设计表现一、认识Autodesk RevitMEP1、RevitMEP简介1.1、功能介绍暖通设计准则使用设计参数和显示图例来创建着色平面图,直观地沟通设计意图,无需解读复杂的电子表格及明细表。
斯伦贝谢petrel2009新功能概述

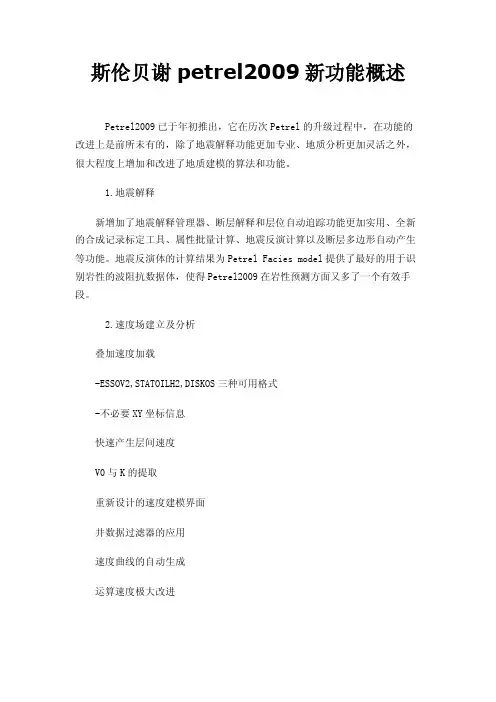

![斯伦贝谢petrel2009新功能概述](https://img.taocdn.com/s3/m/0a65dc2c590216fc700abb68a98271fe910eafaa.png)
斯伦贝谢petrel2009新功能概述Petrel2009已于年初推出,它在历次Petrel的升级过程中,在功能的改进上是前所未有的,除了地震解释功能更加专业、地质分析更加灵活之外,很大程度上增加和改进了地质建模的算法和功能。
1.地震解释新增加了地震解释管理器、断层解释和层位自动追踪功能更加实用、全新的合成记录标定工具、属性批量计算、地震反演计算以及断层多边形自动产生等功能。
地震反演体的计算结果为Petrel Facies model提供了最好的用于识别岩性的波阻抗数据体,使得Petrel2009在岩性预测方面又多了一个有效手段。
2.速度场建立及分析叠加速度加载-ESSOV2,STATOILH2,DISKOS三种可用格式-不必要XY坐标信息快速产生层间速度V0与K的提取重新设计的速度建模界面井数据过滤器的应用速度曲线的自动生成运算速度极大改进Petrel2009摈除了标准GSLIB的序贯高斯模拟,取而代之以全新的Gaussian Random Function Simulation。
该算法因从本质上来说不是序贯算法,故允许并行运算,具有更高效的协变量控制选项。
改进的Kriging算法并行计算、改进了包含多井数据的运算速度、Cokriging的快速更新、引入Layer Based Kriging插值引入XYZ Kriging插值(含水饱和度的特殊模型)Conditional ObjectMode了-条件目标模拟在原来的目标建模过程中,地质家所能控制的就是河道的长度、宽度、厚度以及曲度等等的一些参数,当然也可以使用一些平面线和点来控制相建模。
但实际情况可能我们会有一些数据体也可以反映这些目标模型的概念,从而可以控制诸如河道等的分布特征。
改进的DFN裂缝建模功能-点线面均可作为输入建立裂缝网络-数据可以存入一目录使用6.高级不确定性分析Uncertainty and Optimization-表格形式浏览和编辑不同Case变量-流程编辑器设置和读取Case变量-储量结果与变量间的交汇分析-以任意一个变量对储量进行排队-快速寻找P50储量及其模型结果7.绘图及数据管理Mapping-新的Petrel绘图系统-直接输出CGM-支持大图打印-比例调整和方向调整-支持直接发送到绘图仪-支持多种语言识别项目数据间的共享-双向数据传输-方便选择不同井下的某类曲线传输-传输数据作为Copy便于项目间数据比对-清晰显示项目间目录数据的等同性-单选局部井的局部Well Tops传输-单独传输局部网格或其下的属性-使用Well Filter传输-使用坐标边界局部传输Petrel2009 64位软件已经释放,为了让Petrel运行计算时充分应用多核内存,并有最佳的性能表现,建议Petrel安装在Vista64位操作系统上。
Petrel构造建模用户手册—(3)构造框架建模流程
![Petrel构造建模用户手册—(3)构造框架建模流程](https://img.taocdn.com/s3/m/32bddd82370cba1aa8114431b90d6c85ed3a8875.png)
Petrel构造建模系列(3)—构造框架建模流程在Petrel中构造建模主要有三种方法,分别为:Make simple grid简单构造建模法、Corner point gridding角点网格法和Structural framework构造框架法。
简单构造建模法适用于构造简单、没有断层发育的地区;角点网格法适用于有断层但断层数量比较少且断层接触关系比较简单的油藏;构造框架法适用于构造复杂的地区,断层发育且数量多,断层接触关系很复杂。
下面介绍构造框架建模的操作流程。
1.选择相应的工作流在Home→Perspective下选择Geology and Geophysics工作流。
2.建立构造框架模型Structural modeling→Structural framework组,点击Structural framework图标,弹出窗口下,在Initialize structural framework右边空格处命名,Domain处选择相应的域,点OK,如下图:在Home标签→View组,点Pans图标在下拉菜单选Models,则在窗口左边的面板区可以看到Models面板,点击Models面板,在其下面可以看到新生成的模型文件夹,如下图:3.建立断层模型Structural modeling →Structural framework 组→点击图标Fault framework,弹出窗口下,点击图标栏的最右边图标Enable multiple drop ,然后到Input面板下选择解释断层文件夹下的第一条断层,到窗口中点击Input#1列第一行的蓝箭头,断层就全部添加进来了,如下图红框顺序:点OK ,计算完后点开窗口上方的图标Window 选择3D window ,在Models 面板下勾选Fault framework 前面的方框,在三维窗口下查看生成的断层模型,如下图:4. 在3D 窗口检查断层模型(1)检查生成的断层是否有问题,对有问题的断层进行调整。
Petrel地震地质解释和建模使用技巧
![Petrel地震地质解释和建模使用技巧](https://img.taocdn.com/s3/m/a94b4543f7ec4afe04a1df9a.png)
Petrel地震地质解释和建模使用技巧Petrel 合成记录工作流制作合成地震记录,进行层位标定和确定时深关系是地震解释工作中非常重要的环节。
从Petel2009.1.1,开始Petrel里有两个制作合成记录的模块,一个叫Synthetics,一个叫Seismic-Well tie。
这里介绍如何使用Synthetics模块制作合成地震记录。
从Petrel 2007开始Synthetics模块有了很大改进。
最重要的变化是其结果可在Global well logs下有相应的synthetic目录,其相应时深关系可在数据表中显示。
对同一口井可产生多个合成记录,如图1-1,1-2所示。
Synthetics模块制作合成记录工作流主要分为两大步骤:按照已有数据产生合成记录通过welltop 进行时深关系调整(bulkshift或sqeeze/stretch)一、 生成合成记录1. 双击synthetic模块,打开合成记录主界面(如下图),选择create new folder,从界面中well 到well seismic 四个界面对合成记录中所需数据进行选择或创建,如图2所示。
Well:选择要做合成记录的井,可多选,但每口井必须有相应的数据(DT和子波)。
Sonic and time:确定原始输入数据及时深关系。
根据实际数据品质,如果有checkshot,可用来做DT曲线校正;所有井上时深关系以工区井目录,以及每口井的Settings界面里Time界面下设置为准,Synthetics界面里的Overwrite global time log项不启用。
Create synthetic seismogram:创建合成记录选择创建合成记录所需数据:Density、Acoustic Impedence、Reflectiotion coefficients和Wavelet。
如果这些数据都不存在,或者希望修改参数重新创建,则点击黄色星状按钮创建新数据。
Petrel中的属性建模流程简介讲课稿
![Petrel中的属性建模流程简介讲课稿](https://img.taocdn.com/s3/m/7a57907bf90f76c660371a0f.png)
P e t r e l中的属性建模流程简介属性建模:一、相模型的建立:1、测井曲线离散化双击:Process ——Proerty modelding——Scall up well logs;弹出对话框:在Select里选择需要离散化的相曲线数据 facies(input到wells的沉积相数据),点击all可以对需要离散的井进行选择,剔除没有曲线或者曲线数据不正确的井)。
在相模型建立时:Average选择“most of”、method选择“Simple”。
单击“Apply”或“OK”确定。
完成沉积相数据的离散化,离散化后,沉积相数据赋给井轨迹所通过的网格。
离散化后models里的properties里新增了沉积相属性“facies”,可在3D视图里进行查看。
2、沉积相模型建立;双击:Process ——Proerty modelding——Facies modeling。
弹出对话框:对话框右上角选择离散化后的沉积相数据,依次选择各小层(zone)进行属性控制;点击解锁进行编辑控制。
目前的沉积相建模算法很多;通常,纵向上细分网格后用序贯高斯的算法,纵向上未细分用经典算法(此处的“纵向细分“是指layering里把zone细分为不同个数的网格。
⑴、序贯高斯的算法;“Method for zone /facie”选项单击下拉菜单,选择序贯高斯算法:“Sequential indicator simula”,在左侧选择该小层所以相类型(可从左侧出现的百分比统计中看出)单击箭头,相类型移动到右侧。
下侧空白区域新增两个选项卡“Variogram”,“Fraction”,点击按钮,弹出对话框:点击解锁,点击后如图:点击按钮:点击“OK”确定;自动返回之前属性设置界面。
单击“红圈”按钮,点亮其功能,点亮后按钮会变为淡红底色。
在“Variogram”选项卡将Range:里三个值“1000,1000,10”设置为默认值“0.1、0.1、0.1”(注意:每个相类型都需设置,包括M)。
petrel构造建模内容
![petrel构造建模内容](https://img.taocdn.com/s3/m/577661183a3567ec102de2bd960590c69ec3d8d0.png)
petrel构造建模内容
Petrel是一种地质建模软件,用于构建地质模型和进行油田开发规划。
它提供了一套强大的工具和功能,可以帮助地质学家和工程师对地质数据进行分析、处理和建模。
Petrel的构造建模功能主要用于描述和模拟地壳构造特征,如断层、褶皱、岩层倾角等。
以下是Petrel中常用的构造建模内容:
1. 地震解释:Petrel可以导入地震数据,并提供强大的地震解释工具,用于解释和提取地震剖面中的构造信息。
2. 点数据建模:通过在地震剖面或地质剖面上标记构造点,Petrel可以根据这些点数据自动生成构造线或曲面。
3. 构造线建模:Petrel提供了多种构造线建模工具,可以根据已有的地质数据,如地震剖面、钻孔数据、断层解释等,绘制构造线。
4. 构造曲面建模:基于构造线或其他数据,Petrel可以生成3D 构造曲面,用于表示地质体的形状和位置。
5. 构造模拟:Petrel还提供了构造模拟工具,可以根据已有的构造数据,模拟地质历史过程,预测地质体的变化和演化。
6. 构造属性建模:通过分析构造数据,Petrel可以计算和生成一些与构造特征相关的属性,如断层面的倾角、沉降曲线等。
7. 构造剖面绘制:Petrel可以绘制构造剖面图,展示地壳构造特征在垂直方向上的分布和变化。
以上是Petrel中常见的构造建模内容,它们可以帮助地质学家和工程师更准确地理解和描述地质体的构造特征,为油田开发和资源
评估提供重要依据。
petrel软件详细教程
![petrel软件详细教程](https://img.taocdn.com/s3/m/6f4ff3c24431b90d6d85c72c.png)
DEPTH(MD) 1400 1400.1 1400.2
AC 374.2136 374.2136 372.9888
SP 35.5975 35.7233 35.8568
GR 127 127 126.8
POR 0.25 0.19 0.26
PERM 325 336 395
单井整理,每口井保存为一个文件,文件名为 井名.prn
Well tops
属性 horizon Horizon horizon horizon horizon horizon horizon horizon
小层号 0101 0102 0103 0104 0105 0106 0107 0108
井号 1-223 1-223 1-223 1-223 1-223 1-223 1-223 1-223
实用文档
连井剖面地层对比
实用文档
构造模型
实用文档
地层切面
实用文档
地震解释
实用文档
顶面构造
实用文档
沉积相模型
实用文档
属性模型
实用文档
储量计算
实用文档
新井设计
实用文档
图件绘制 储量丰度图
实用文档
图件绘制 属性平面图
实用文档
输出3D网格
Petrel
模型输出
格式匹配
模 型 导 入
实用文档
导入构造图
实用文档
右单击, 选择
setting
构造图加坐标
输入坐标值
实用文档
新建2D窗口显示
实用文档
构造图数字化
选择画线工具 选择make/ edit polygons
实用文档
生成数据文件 描等高线
实用文档
Petrel_建模流程(PPT49页)
![Petrel_建模流程(PPT49页)](https://img.taocdn.com/s3/m/0a5bbad5f121dd36a32d82ef.png)
3
构造模型的建立
4
属性模型的建立
讲解内容大纲
构造模型的建立
1- 点击进程窗口中“Structural Modeling”下的“Define Model” 选项
2- 在弹出对话框中输入工区名称( 如wenan)
3- 点击“Apply”后即完成构造工区 的建立
构造模型的建立
构造模型的建立
断层/层Surface的建立
3- 选择要加载的数据文件和正确格式
数据准备与加载
数据准备与加载
检查是否输入正确
WellTops数据
数据准备与加载
数据准备与加载
单井相数据格式:
单井相数据
数据准备与加载
数据准备与加载
单井相数据在输入 时是被当作测井数 据输入的,所以步 骤基本与测井数据 输入相同,只是在 类型选择上为 “Fluvial Facies”。
单井相数据
数据准备与加载
数据准备与加载
断层数据格式:
断层数据
一个断层一个文件
数据准备与加载
数据准备与加载
1- 在Petrel浏览器上点击右键,选择 Import(On tree)
2- 在弹出对话框中,“Read as”选 择为“Lines”。
3- 在弹出对话框中,“Line Type” 选择为“Other”。
1- 点击进程窗口中“Utilitie”选项
2- 将已倒入的断层/层数据输入到 “a”;点击“b”对数据进行范 围限制(这里是自动识别);在 “c”处对生成面的网格进行设置 (这里为25*25);钩选“d”, 使自动生成边界,并用这个边界 来约束面的生成。
类别可以 不给出。
数据准备与加载
数据准备与加载
Petrel建模中的几点认识
![Petrel建模中的几点认识](https://img.taocdn.com/s3/m/49cf8e1655270722192ef7c9.png)
Petrel建模中的几点认识引言20世纪初年代发展起来的以井资料为主的三维地质建模技术,目前已成为油田开发阶段油藏研究的重要手段之一。
Schlumberger公司的Petrel虽然在地震解释方面有不错的表现,但己经不再是仅仅定位在建模上的勘探开发一体化工具,建模仍然是它的突出特点。
在完成构造建模的基础上,分2个阶段进行建模:①采用针对离散变量(如岩相)的模拟方法,建立储层骨架模型;②在储层骨架边界的控制下,对储层连续性变量的模拟方法建立储层参数模型,相建模是2个阶段建模的关键。
笔者旨在探讨Petrel软件中进行相建模和变差函数求取中的几点认识。
1.相模型的建立相分布控制着砂体分布,只有砂体内才具有有效的储层参数,不同相的储层参数分布规律不同,相控建模过程充分体现了地质思维和地质知识,更增加了地质因素对于属性模型的控制。
尤其是对于成岩与后生改造作用不强的储层,原始沉积作用控制着储层宏观非均质性,沉积相带的交替是制约储层性质的根本因素叫,当没有相约束时,各个储层参数建模之间的差别相当大,用沉积相或者岩相约束进行相控建模成为必然选择。
相控建模时可采用沉积相约束和岩相约束2种方法,Petrel在相建模和属性建模中采用了GSLIB中成熟的技术和方法。
随机模拟的方法很多,目前应用最多、最成功的方法是序贯模拟方法,至于模拟相模型时采用哪种计算方法,这里不再赘述。
尽管Petrel提供了多达7种建立相模型的方法,笔者仅就实际操作过程中常用的3种进行讨论。
1.1手工勾绘沉积相图使用手工勾绘的沉积相图作为约束条件时,PeIrel中的相控建模,就变成了相带图的立体化,模拟出的孔、渗边界就是生硬的沉积相边界。
相的引入是作为参数模拟的边界条件,在不同相的内部实现参数模拟,笔者认为这种做法使Petrel的功能削弱了,可见,手工勾绘沉积相图只适于对随机模拟的相模型进行局部修改。
1.2采用岩相模型代替沉积相模型当没有足够细致的沉积微相研究时,模拟的沉积相模型的精细程度将有所欠缺,进而导致井间单砂体的连通性、砂体的尖灭及砂体内部的泥岩夹层等得不到很好的反映;相反,当用泥质含量曲线划分岩相时,模型的纵向分辨率可以直接和0.125m采样率的电测曲线进行对比,单砂体的连通性、砂体的尖灭等都得到很好的反映。
(完整)利用PETREL详细建模操作方法
![(完整)利用PETREL详细建模操作方法](https://img.taocdn.com/s3/m/39d58272e53a580217fcfeb9.png)
PETREL操作流程1.前期数据准备地震数据体,断层线FAULT LINS OR 断层棍FAULT STICKS,FAULT POLYGONS,数字化的等值线。
工区内各井的坐标,顶深,海拔,底深(完钻井深),东西偏移,方位角,倾角,砂岩分层数据,砂层等厚图,测井曲线(公制单位),单井相,各层沉积相图,砂岩顶面构造图,单井岩性划分,测井解释成果表,含油面积图。
(在编辑数据的过程中,命名文件时最好数据文件名都和井名一致)2.数据加载①加载井口数据(WELL HEADERS)WELL_NAME X Y KB TOP BOTTOM SYMBOL井名 X坐标 Y坐标海拔顶深底深(完钻)井的类型②加载井斜数据(WELL PATH)第一种数据格式MD TVD DX DY AZIM INCL斜深垂深东西偏移南北偏移方位角倾角第二种数据格式MD INCL AZIM第三种数据格式TVD DX DY(单井用WELL LOGS,多井加井斜可用 PRODUCTION LOGS)③加载分层数据(WELL TOPS)(包括断点数据)MD WELLPOINT 层名 WELL NAME-1500 HORIZON Nm31 NP1-1600 FAULT Nm32 NP1以WELL TOPS加载之后删除系统的缺省项,新建4项,对应输入数据的列,名称进行编辑,Sub-sea Z values must be negative!(低于海平面的Z值都为负),该选项在编辑时不要选中④加载测井曲线(WELL LOGS) LAS格式文件MD RESIS AC SP GR曲线采用0。
125m的点数据(1m8个点数据),注意有的曲线单位要由英制转换为公制,如:AC 英制单位μs/in要换成工制单位μs/m,再用转换程序转换为LAS格式文件进行输入,以提高数据的加载速度。
如果有孔渗饱数据,按相同格式依次排列即可。
在/INPUT DATA中设置数据的排列顺序,曲线内容较多,系统缺省项只有MD,所以要用SPECIFY TO BE LOADED定义新的曲线,对应加载数据的列数,名称和属性进行编辑。
Petrel属性建模用户手册—(3)相建模流程
![Petrel属性建模用户手册—(3)相建模流程](https://img.taocdn.com/s3/m/bf900157a7c30c22590102020740be1e650eccb5.png)
Petrel属性建模系列(3)—相数据分析及相建模构造模型建好之后,在此基础上进行属性建模的工作,属性建模包括相建模和岩石物理属性建模两个部分。
主要分为四大步完成:属性数据准备、属性数据粗化、相数据分析及相建模、孔渗饱数据分析及孔渗饱建模。
相数据分析及相建模流程如下:一、相数据分析:1、在Models面板,激活三维模型Exercise model。
2、数据分析选上Property Modeling标签,在Data preparation组,点击图标,选择要分析的沉积相为Facies。
点开锁图标,选择要分析的Zones:zoneA。
相数据分析包括有5项内容:相比例Proportion、相厚度Thickness、相概率曲线Probability、变差函数Variograms和去丛聚Declustering。
1)相比例Proportion分析在相比例Proportion标签下,在左边窗口的Estimated facies proportions是井上粗化的每个小层layer的相比例,如果对井上粗化的相比例认为不能完全代表一个小层的真正的相比例,可以通过右边的窗口去手动调整小层的相比例。
调整过程如下:可以选上要调整的相,比如Channel,点击图标得到井上粗化的相曲线,然后点击圆滑图标,对调整的相曲线做一下圆滑。
可以调整每个小层的控制点得到新的相比例曲线,要调整的相曲线都调好以后点击Apply保存相比例调整结果,可以为后面的相建模调用。
2)相厚度Thickness分析在Thickness标签下可以查看在每个Zone里井上粗化的每种相的厚度分布,如下图:3)相概率曲线Probability分析在Probability标签下可以选择和沉积相相关性比较好的第二属性,比如反演的波阻抗属性AI,分析在第二属性的分布范围内,相出现的概率曲线,如果分析得到了很好的正相关或负相关的概率分布曲线,则可以用该概率曲线约束相建模。
petrel中储层建模具体操作
![petrel中储层建模具体操作](https://img.taocdn.com/s3/m/5b7971edb8f67c1cfad6b89d.png)
储层建模的步骤目前普遍的认识是,储层建模应分为油藏构造建模、沉积(微)相建模和油藏属性建模三步完成。
构造模型反应储层的空间格架,在建立储层属性的空间分布之前,应进行构造建模。
由于沉积相对储层物性有决定性的作用,油藏属性建模多采用相控建模,即先建立沉积微相模型,然后以此为基础进行油藏属性建模。
张天渠油田长2油藏的储层地质模型是以测井资料为基础资料,采用确定性建模的储层建模方法建立的。
储层建模的整个过程包括4个主要环节,即数据准备、构造建模、油藏属性建模、模型的应用。
一、数据准备与预处理1.数据准备一般从数据来源看,建模数据包括岩心、测井、地震、试井、开发动态等方面的数据。
从建模的内容来看,基本数据包括以下四类:①坐标数据:包括井位坐标、地震测网坐标等;②分层数据:各井的油组、砂组、小层、砂体划分对比数据;地震解释层面数据;③断层数据:断层位置、断点、断距等;④储层数据:储层数据是储层建模中最重要的数据。
包括井眼储层数据、地震储层数据和试井数据。
井眼数据为岩心和测井解释数据,包括井内相、砂体、隔夹层、孔隙度、渗透率、含油饱和度等数据,这是储层建模的硬数据。
对不同来源的数据进行质量检查是储层建模中十分重要的环节。
为了提高储层建模的精度,必须尽量保证用于建模的原始数据特别是硬数据的准确性。
因此,必须对数据进行全面的质量检查,如检查岩心分析的孔渗参数的奇异值是否符合地质实际,测井解释的孔渗饱是否正确等等。
建模过程中能被储层建模软件所采用的资料来源于这些基础资料,但它们有特殊的格式要求,需要转换成不同格式要求的文本文件才能以正确的格式导入到Petrel软件中。
从文件类型上来看,它们包括井头文件(Well head)、井斜文件或井轨迹文件(Well deviation)和测井数据文件(Well log)。
它们的格式和作用分别如下:①井头文件:文件内容包括井名、井位坐标(X、Y)、地面补心海拔(补心高与地面海拔之和)以及目标井段深度(井段顶部深度和测井段底部深度)。
petrel操作指南精讲
![petrel操作指南精讲](https://img.taocdn.com/s3/m/a4f500f6856a561252d36ff7.png)
Petrel 地质建模系统
数据导入 井头数据的导入
点击Insert插入 New well folder
在生成的well tops 1上 右键单击,选择输入
注意加载分层数据时的文件类型: Petrel well tops(ASCII)(*.*)
井斜文件包含内容分四种: 1、MD、INCL、AZIM 2、TVD、X、Y 右键单击wells,选择输入,弹出对话框,在文件类 型一栏选择well path/deviation(ASCII)(*.*),选 择井斜文件,打开
3、X、Y、Z
4、DX、DY、TVD
Petrel 地质建模系统
井斜数据的导入
选中一个层,使该层处于激活状态, 再用右键点击下一个层,弹出菜单, 选择convert to isochore points
Petrel 地质建模系统
构造模型的搭建
Make zone和make layering
Make zones,找到层位,点击添加 item,导入小层和计算好的厚度,ok
Petrel 地质建模系统
5、可以用well template统一为井上色,利 用Ghost panel进行well log的对比,利用各 种工具调整已达到最佳的显示效果
地层对比
曲线的调整
Petrel 地质建模系统
数据加载 地层对比 断层建模 Pillar 网格化 分层
Petrel介绍
相建模
编辑数据 岩石物性建模
井位设计
Petrel 地质建模系统
地层对比
按照前面讲的,把 wells调的粗一些,调 整label、symbol不能 遮住井,label要明显
petrel建模步骤上课讲义
![petrel建模步骤上课讲义](https://img.taocdn.com/s3/m/e44725aa5901020206409c09.png)
p e t r e l建模步骤目录1.加载数据 (5)1.1 井位数据 (5)1.2 井斜数据 (5)1.3 测井曲线加载 (6)1.4 分层数据加载 (10)1.5 测井解释成果加载 (14)1.6 断层加载 (15)1.7 地震数据加载 (16)1.8 制作地震子体 (17)1.9 地震解释 (24)2.Make surface (34)2.1 圈定边界 (34)2.2 做面 (34)3.调节断层 (39)3.1 双击加载的断层.TXT文件 (39)3.2 删掉断层一盘 (39)3.3 将断层赋给一个面 (40)4.断层模型 (41)4.1 初步调整 (41)4.2 pillar Giidding (47)4.3 Make horizons (49)4.4 Make zones (51)4.5 调节断层上下盘 (52)4.6 补缺口/horizon (54)4.7 做垂向网格/layering (58)5.砂孔建模 (59)5.1砂体模型(确定性) (59)5.2砂体模型(指示建模) (65)5.3夹层模型 (66)6.沉积相模型—确定性 (69)6.1 创建沉积相模型 (69)6.2 相图加载 (71)6.3 数字化位图 (71)6.4 生成相多边形曲面/对每个相做surface (74)6.5 生成相分布曲面 (76)6.6 相建模 (77)7.沉积相建模—随机性 (79)7.1 PPT--序贯指示 (79)7.2 阳光石油相模型建立--序贯指示 (80)7.3 沉积相模型建立—聚类分析方法 (86)8.沉积相相控属性建模 (103)8.1 孔隙度模 (103)8.2 渗透率模拟 (112)8.3 含油饱和度模拟 (118)9.计算储量 (126)10.模型粗化 (133)11 离散化测井曲线 (137)12 .Data Analysis (140)12.1 对离散数据进行分析 (140)12.2 对连续数据进行分析 (143)1.加载数据c1.1 井位数据数据格式:well name x y kb补心高:井口到地面补心海拔:补心高+地面海拔Insert-new well folder-右键-import1.2 井斜数据每口井一个井斜文件(txt),文件名和井名一致,数据格式:MD incl(井斜角) azim(方位角);文件类型well path/deviation1.3 测井曲线加载Las格式测井曲线即可(txt格式文件的测井曲线需要每口井的每类曲线所在列一致)文件类型 well logs(ASCII)即使是.las格式的文件,也选择上述文件类型孔隙度—porosity 自然电位——spontaneous potent渗透率——permeability Cond——induction conductivitySo——oil satutation AC——interval transit timeR——resistivity ML——microresistivity GR——gammaray 在进行Column与曲线类型匹配时,可以点击Force table,直接可以重新进行匹配,不用核实曲线类型的所在列每次可以少选几口井,最好不要ok all ,容易出错,最好每口井单独,选ok选中一条曲线,并点击屏幕上方菜单栏中的,即可见窗口中见到该测井曲线或者,,选中NetGross,Settings1.4 分层数据加载X、y可以不要,加载的时候需要4项:井号层名深度 type(horizon)如果只有砂岩数据,则整理数据为井号 surface 深度 type(horizon)1-4 Ng1+2-1-T 1180 horizon1-4 Ng1+2-1-B 1183 horizon其中surface可以定义为Ng1+2-1-T Ng1+2-1-B 用以将顶底区分开,其中顶深为第一套砂岩顶深,底深为最后一套砂岩底深Negate Z values 是在深度值上加负号选中所有井,选择well tops中的一层,页面右边工具栏的箭头选中,点页面中的任一井,在页面下方即可出现该井的井位、分层数据等信息加载完成之后,在well tops 中的stratigraphy中1.5 测井解释成果加载井号顶深底深结果(将测井解释成果分别定义为1、2………)斜深Wells右键import 文件类型 production logs定义测井解释成果的颜色Wells---Global-well logs最末尾的定义的加载测井解释成果的名字双击,见下图将Name定义为成果名字,颜色可选1.6 断层加载Insert—new folder或菜单栏中有快捷键,双击命名为断层文件格式:断层名(定义为1即可) x y文件类型 general lines/points其余均可默认1.7 地震数据加载Insert----New seismic survey folder2D Scan3D scan---ok1.8 制作地震子体选中新出现的地震子体用屏幕右方菜单栏中的箭头选中该地震子体,并将其缩小双击Input中的地震子体可以发现,当对屏幕中的地震进行增大或缩小时,上方的数据会发生变化转换地震数据存储方式为Realize右键地震母体,RealizeYes,再次,要点击可以保存文件类型后全威默认现在在地震子体下又出现一地震体双击地震第一个子体选中Volume visualization,点Apply,在点击CSG additive,Apply,CSG subtractive,apply,inside,apply,Volume render,apply,再取消Volume visualization,apply在选中Colors图中红线可以拖动,apply—ok点击一下再点击第三个地震体ok1.9 地震解释新建一个3D、2D以及interoertation window,均从window中插入3D窗口中显示第一个地震子体2D窗口解释窗口,选中3D窗口,并双击第1个地震子体取消打钩,OK选中2D窗口,双击地震子体取消打钩,并ok右键单击刚开始加入的地震解释中的资料在Input中出现新的对Horizons右键插入文件夹将其拖入到新建的文件夹中双击horizons,对其改名字惦记上图中的Fault Sticks,并不需要选中,手动模式2.Make surface2.1 圈定边界Utilities Make/edit polygons(点击,不用打开)页面右边工具栏见下图倒数第3个 add new points 在井位中圈定工区边界用右边工具栏中的箭头标记选中所画的边界线然后点击右边工具栏下方的第2个 close selected polygon 使边界闭合2.2 做面Utilities Make/edit surface(双击)Main 选中加载层位中的第一层 result删除,选否Boundary 选所画的边界线polygon,见input中Name命名为所做的层Geometry可以选中Automatic 自动选择Grid 为网格数,可以自己定义(网格数一般选最近的井距的1/2~1/3)做下边的层是时候main选所要做的层,删掉Result,选否Pre proc中trend surface中选择上一层面中新做的面做好一个surface面之后要打开检查,看是否合理,下边的面都是根据上边的面做出来的,如不合适可进行调节调节时,确定是在状态下调节方法:1 选择右边菜单栏中的箭头选项,在不合适的地方点击,可以上下调节2.可以选择菜单栏中的,进行平滑处理可以对生成的surface进行设置,目的就是对surface面上的等高线进行粗化,操作如下:右键setting——Operation——surface Operation——Smooth——Execute2.3 隔层模型的建立3.调节断层3.1 双击加载的断层.TXT文件选择 Split by horizontal lengthMax-----断层小于多小可断开Run Ok3.2 删掉断层一盘当加载的断层文件中显示断层上下盘都存在时,删掉断层一盘选中打散后的断层文件,点击选中一条断层,delte即可如果断层未断开,在右侧工具栏中最后一个键,在需要断开的位置点击,则可以断开3.3 将断层赋给一个面双击断层文件A=点击surface中的想要赋给的那一面,然后再点击Z=A4.断层模型4.1 初步调整Structural modeling define model 修改名字修改“New Model/Fault Model”的Domain为Elevation Time构造建模包括了fault modeling, pillar gridding 和vertical layering 三个部分操作,这三个部分配合在一起就是为了构建一个三维空间网格点击Structural modeling中的Fault modeling,进入Pillar的编辑状态,选中一条断层的所有断层线(用shift,可以全选中),然后点击右边工具栏中的即上图中的最后一个图标可以选择一个pillar或是一个柱子上的所有pillar此后,通过右边菜单的工具,在断层中的pillar中增加、或减少柱子,并且如两条断层相连,可以同时选中2条断层相连处的pillar,断层削减例如选中一条断层Pillar配对先将2个pillar结合在一起,再删掉不是主断层上的pillar再选中剩下的主断层上的pillar,选择削减调节完成后,使所有断层的每个面都近乎水平,无高低起伏。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

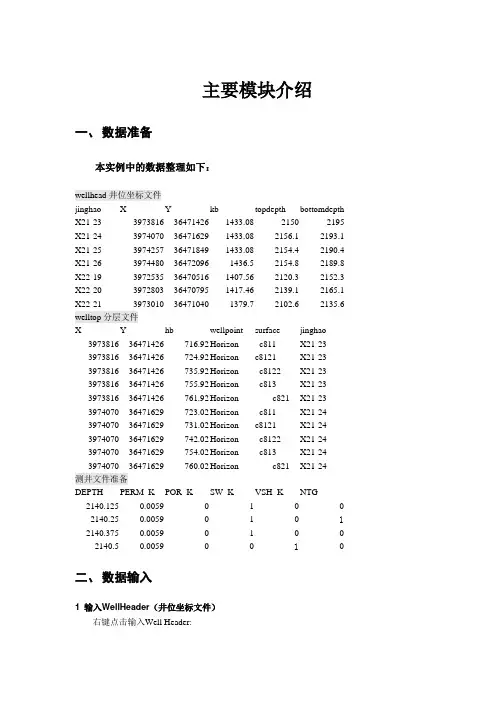

主要模块介绍一、数据准备本实例中的数据整理如下:wellhead井位坐标文件jinghao X Y kb topdepth bottomdepth X21-233973816364714261433.0821502195 X21-243974070364716291433.082156.12193.1 X21-253974257364718491433.082154.42190.4 X21-263974480364720961436.52154.82189.8 X22-193972535364705161407.562120.32152.3 X22-203972803364707951417.462139.12165.1 X22-213973010364710401379.72102.62135.6 welltop分层文件X Y hb wellpoint surface jinghao 397381636471426-716.92Horizon c811X21-23397381636471426-724.92Horizon c8121X21-23397381636471426-735.92Horizon c8122X21-23397381636471426-755.92Horizon c813X21-23397381636471426-761.92Horizon c821X21-23397407036471629-723.02Horizon c811X21-24397407036471629-731.02Horizon c8121X21-24397407036471629-742.02Horizon c8122X21-24397407036471629-754.02Horizon c813X21-24397407036471629-760.02Horizon c821X21-24测井文件准备DEPTH PERM_K POR_K SW_K VSH_K NTG 2140.1250.00590100 2140.250.0059010 1 2140.3750.00590100 2140.50.005900 1 0二、数据输入1 输入WellHeader(井位坐标文件)右键点击输入Well Header:文件类型里选:well heads(*.*)2 输入Well Tops(分层文件):右键点击Well Tops文件夹并选择Import (on Selection);文件类型里选:Petrel Well Tops (ASCII)3 输入输入Well Logs右键点击Wells文件夹,选择Import (on Selection);文件类型:well logs(ASCII)input Data logs specify logs to be load加载per,perm,sw vash,ntg 等数据。
设置templatesettings -9999全选左击OK然后下图设置少(SETTING)左击OK For All 。
在流程窗口左键双击出现下图,在窗口中输入建模名称点apply,再点cancel三、Pillar Gridding建一个网格边界(工区范围)边界标定了3D网格的侧向延伸。
仅在边界内形成3D网格,因此在边界外不会进行储量计算,也不存在构造层面和属性单元。
可用创建边界工具,在2D窗口中创建一个边界。
同时再这里设置最终模型的横向网格大小。
步骤:左击下拉菜单中的并把资源管理器中的wells打勾出现建模的2D图形:把pillar gridding 单击点亮:左击在2D里浏览全图,出现下图:左击,然后用鼠标左键画边界:边界将要封闭前双击左键,就封闭了.然后左键双击左击apply,出现下图左击是(Y)。
Pillar网格化的过程就是一个空间结构生成的过程。
在I、J方向上定义网格单元的大小。
生成的骨架网格(也叫作pillar网格)定义出了空间结构。
创建出的骨架网格不代表任何表面,而是代表了pillar顶部、中部和底部的位置。
在下一个进程中(创建地层层面)地层层面会被插入(make horizon),并连接到pillar上,Z方向上的网格单元也将被定义。
Pillar网格化进程完成后,首先会生成一个3D GRID网格。
网格化的目的就是要创建均匀分布的矩形网格单元。
对生成的网格结果感觉满意后,点击OK以开始构建顶部和底部的骨架网格。
在弹出窗口(询问是否将开始构建顶部和底部骨架网格)中点击"Yes"。
四、Make Horizon在3D骨架网格中加入层面左键双击:窗口中出现下图:左击5次,建立5个层面。
出现下图:左击1,然后依次左击2 、3 ,4把层面加上去。
1 2 3 4 出现下图。
并把光滑窗口数字0改为2。
双击窗口中出现下图:直接左击。
再cancel.五、Laying细分层仅仅是网格精细化的过程,不是所有输入资料都用在了这个进程中。
用户可通过设置单元的厚度、单元的个数或用比例数,来定义网格垂向的分辨率。
给定单元厚度时,zone 的划分既可以跟随顶部也可以按底部。
小层本应该根据将要建立的属性模型来定义。
通常,小层的厚度应该是模拟的最薄相的厚度。
但是,有很重要的一点应当记住,小层厚度减少时,单元数目会增加,所以不应该插入太多的细节。
步骤:下面创建细分层:左键双击出现下图:把分层数改成如下图,两个主力层各分成10个小层。
左击apply,再cancel.六、建立几何建模几何属性是通过先前定义好的方法,如网格高度(Cell Height)、总体积(Bulk Volume)、创建出的3D属性。
每个网格都将赋予一个与所选方法相对应的数值。
在进行储量计算和岩石物理属性间的数学运算(如生成含水饱和度属性)时可能会用到。
几何属性建模进程允许用户建立几何属性模型,另外还可进行简单的建模操作,如接触面之上的计算,它是计算用户定义的接触面之上的网格单元的高度。
选择“单元体积”方法;用总体积作为属性模板,然后点击应用即可生成;左键双击出现下图,左击apply,再左击cancel.打开input资源管理器(出现下图)对右击出现下图:左击设置如下图:把Vsh测井曲线处理成离散的值0(代表砂岩段)和1(代表泥质段)七、离散化测井曲线离散化进程就是给井曲线穿过的网格单元赋值。
因为每个网格单元仅能得到一个值,那就要求测井曲线要均匀分布,即离散化。
其目的就是要在属性建模时能把井的信息作为输入,即控制井间的属性分布。
有一点要明确,离散化之后得到的网格单元将作为属性的一部分,而不是独立出的一项。
沿井轨迹的网格单元内分布的值与整个3D离散化之后得到的属性分布是一致的。
左键双击定义离散化设置。
算法选平均法,以线数据处理测井曲线,使用Neighbor cell方法。
.注意:*对Vshale设置成如下方式,然后左击*对于连续数据Perm离散化时应该选用Hamonic方法,其它设置完后左击*每次设置完一道测线参数并Apply后,都要把点上,以免被冲掉(那就白做了)。
*对于por,sw,ntg选用的方法一样,都用Arithmetic八、对Vsh数据分析数据分析的结果可以直接被相建模和属性建模的模块调用,数据分析分为两类:对离散数据的分析和连续数据的分析。
VSH离散数据的分析:1.打开分析窗口,界面如下:2.选择分析的对象,是经过离散化的井点,还是未离散化的测井曲线,或整个模型(默认).3.是否使用滤波功能,很少使用(默认不用)。
4.左击标签,进行相应的分析:选中vsh[U]的Zone 1依次左击1 、2 、3 、41 4235、Vsh变差函数的分析对Vshale的4个层(zone1,zone2,zone3,zone4)分别进行变差函数的分析:以zone1层的泥shale为例,其它2、3、4层的操作相同左击标签,进行相应的变差分析:出现下图:首先设置主方向的分析参数,包括带宽,搜索半径,步长等,然后再设置次方向和垂向上的参数,这些参数的设置需要用户对本地区数据的大概了解的基础上,否则分析的结果的可信度大大降低.在该例中的分析参数和结果如下图.在分析变差之前,首先大概了解数据的分布情况,然后再调整这些分析参数,这样才能达到比较好的分析效果。
1)先把Major Direction (主方向值)左击,(出现下图)然后设置其它参数,手动调参完毕后左击Apply,手动调整下图的1和2的幅度,使得蓝线尽量与小黑点重合,调好后块金值Nugget设为0。
21注意:Major range 值比Minor range 值一般要大些。
Type值均设置成spherical ,No lags 一般根据经验设置,,本例设为30 ,这样条柱较多,容易调参。
2)Major Direction 手动调参完毕后,再左击次方向(出现下图),开始手动调参,调完后,左击Apply3)Major Direction调参完毕后,左击Vertical Direction (出现下图)垂向厚度一般小于10米,但有时主力层厚要超过10米。
块金值Nugget设为0至此,Vshalede的Zone 1层的泥质操作完毕。
然后是Zone 1层的砂层是同样操作。
本例中调好的图形如下:主方向调试如下:次方向调试如下:垂向调试如下:然后调试Vsh[U]的Zone 2 ,zone 3,zone 4 ,重复前面操作过程,4个层都依次变差分析完成后,对Vsh的数据分析结束。
九、相建模Petrel中有几种方法可以用来生成相模型:在这里常使用序贯指示模拟法的相模型随机计算(随机建模)。
用序贯指示模拟法(SIS),建立一个基本的相模型的进程1、双击下的。
2、打开相建模流程3、选择Use existing property,属性选择4、选择Zone settings,选择Zone 1 (顶层) ,左击,把打勾,并设为2,并把Leave Zone Unchanged 按钮按下。
选中zone1打勾以zone1层为例:5 、选择zone 1。
取消选择Leave Zone Unchanged按钮以改变设置并选择序贯指示模拟方法。
6、左击1、2、3、4、各一次,并左击5、两次、出现下图:左击Apply 运行,然后依次对zone 2,zone 3,zone 4 层做和上述相同步骤。
(本例做出的2、3、4层图形如下)zone 2层相建模如下:zone 3层相建模如下:2 3 4 51zone 4层相建模如下:这样相模型就做完了。
十、对连续数据进行分析:双击流程图中的出现下图:分别对perm,por,sw等连续数据进行如下操作:用鼠标选中中的Perm,对Perm进行操作。
123操作:分别对此窗口中的、、左击,然后依次点击加入到右侧窗口。
