导线之间的连接方法图文讲解
(完整版)图解导线连接方法
导线的连接方法2012年8月一、导线与导线的连接二、线头与接线桩的连接一、导线与导线的连接1、单股铜芯导线的直线连接2、单股铜芯导线的T字形连接3、双股线的对接4、多股铜芯导线的直线连接5、多股铜芯导线的T字形连接6、不等径铜导线的对接7、单股线与多股线的T字分支连接8、软线与单股硬导线的连接9、铝芯导线用压接管压接10、铝芯导线用沟线夹螺栓压接1、单股铜芯导线的直线连接①先将两导线芯线线头成X形相交。
②互相绞合2～3圈后扳直两线头。
③将每个线头在另一芯线上紧贴并绕6圈，用钢丝钳切去余下的芯线，并钳平芯线末端。
2、单股铜芯导线的T字形连接①将支路芯线的线头与干线芯线十字相交，在支路芯线根部留出5mm，然后顺时针方向缠绕6～8圈后，用钢丝钳切去余下的芯线，并钳平芯线末端。
②小截面的芯线可以不打结。
3、双股线的对接将两根双芯线线头剖削成图示中的形式。
连接时，将两根待连接的线头中颜色一致的芯线按小截面直线连接方式连接。
用相同的方法将另一颜色的芯线连接在一起。
4、多股铜芯导线的直线连接以7股铜芯线为例说明多股铜芯导线的直线连接方法①先将剥去绝缘层的芯线头散开并拉直，再把靠近绝缘层1/3线段的芯线绞紧，然后把余下的2/3芯线头按图示分散成伞状，并将每根芯线拉直。
②把两伞骨状线端隔根对叉，必须相对插到底。
③捏平叉入后的两侧所有芯线，并应理直每股芯线和使每股芯线的间隔均匀；同时用钢丝钳钳紧叉口处消除空隙。
④先在一端把邻近两股芯线在距叉口中线约3根单股芯线直径宽度处折起，并形成90°。
⑤接着把这两股芯线按顺时针方向紧缠2圈后，再折回90°并平卧在折起前的轴线位置上。
⑥接着把处于紧挨平卧前邻近的2根芯线折成90°，并按步骤⑤方法加工。
⑦把余下的3根芯线按步骤⑤方法缠绕至第2圈时，把前4根芯线在根部分别切断，并钳平；接着把3根芯线缠足3圈，然后剪去余端，钳平切口不留毛刺。
⑧另一侧按步骤④～⑦方法进行加工。
20种导线标准连接方法 图文
20种导线标准连接方法 图文导线连接是电工作业的一项基本工序，也是一项十分重要的工序。
导线连接的质量直接关系到整个线路能否安全可靠地长期运行。
对导线连接的基本要求是：连接牢固可靠、接头电阻小、机械强度高、耐腐蚀耐氧化、电气绝缘性能好。
常用的连接方法有绞合连接、紧压连接、焊接等。
连接前应小心地剥除导线连接部位的绝缘层，注意不可损伤其芯线。
图1一、绞合连接绞合连接是指将需连接导线的芯线直接紧密绞合在一起。
铜导线常用绞合连接。
1、单股铜导线的连接（1）直接连接①小截面单股铜导线连接方法如图1所示，先将两导线的芯线线头作X形交叉，再将它们相互缠绕2～3圈后扳直两线头，然后将每个线头在另一芯线上紧贴密绕5～6圈后剪去多余线头即可。
②大截面单股铜导线连接方法如图2所示，先在两导线的芯线重叠处填入一根相同直径的芯线，再用一根截面约1.5mm2的裸铜线在其上紧密缠绕，缠绕长度为导线直径的10倍左右，然后将被连接导线的芯线线头分别折回，再将两端的缠绕裸铜线继续缠绕5～6圈后剪去多余线头即可。
③不同截面单股铜导线连接方法如图3所示，先将细导线的芯线在粗导线的芯线上紧密缠绕5～6圈，然后将粗导线芯线的线头折回紧压在缠绕层上，再用细导线芯线在其上继续缠绕3～4圈后剪去多余线头即可。
（2）分支连接①单股铜导线的T字分支连接如图4所示，将支路芯线的线头紧密缠绕在干路芯线上5～8圈后剪去多余线头即可。
对于较小截面的芯线，可先将支路芯线的线头在干路芯线上打一个环绕结，再紧密缠绕5～8圈后剪去多余线头即可。
②单股铜导线的十字分支连接如图5所示，将上下支路芯线的线头紧密缠绕在干路芯线上5～8圈后剪去多余线头即可。
可以将上下支路芯线的线头向一个方向缠绕[见图5(a)，也可以向左右两个方向缠绕[见图5(b)。
2、多股铜导线的连接（1）多股铜导线的直接连接如图6所示，首先将剥去绝缘层的多股芯线拉直，将其靠近绝缘层的约1/3芯线绞合拧紧，而将其余2/3芯线成伞状散开，另一根需连接的导线芯线也如此处理。
(完整版)图解导线连接方法
导线的连接方法2012年 8 月一、导线与导线的连结二、线头与接线桩的连结一、导线与导线的连结1、单股铜芯导线的直线连结2、单股铜芯导线的T 字形连结3、双股线的对接4、多股铜芯导线的直线连结5、多股铜芯导线的T 字形连结6、不等径铜导线的对接7、单股线与多股线的T 字分支连结8、软线与单股硬导线的连结9、铝芯导线用压接收压接10、铝芯导线用沟线夹螺栓压接1、单股铜芯导线的直线连结①先将两导线芯线线头成X 形订交。
②相互绞合 2～3 圈后扳直两线头。
③将每个线头在另一芯线上紧贴并绕 6 圈，用钢丝钳切去余下的芯线，并钳平芯线尾端。
2、单股铜芯导线的T 字形连结①将支路芯线的线头与干线芯线十字订交，在支路芯线根部留出5mm，而后顺时针方向环绕6～8 圈后，用钢丝钳切去余下的芯线，并钳平芯线尾端。
②小截面的芯线能够不打结。
3、双股线的对接将两根双芯线线头剖削成图示中的形式。
连结时，将两根待连结的线头中颜色一致的芯线按小截面直线连结方式连结。
用同样的方法将另一颜色的芯线连结在一同。
4、多股铜芯导线的直线连结以7 股铜芯线为例说明多股铜芯导线的直线连结方法①先将剥去绝缘层的芯线头散开并拉直，再把凑近绝缘层 1/3 线段的芯线绞紧，而后把余下的 2/3 芯线头按图示分别成伞状，并将每根芯线拉直。
②把两伞骨状线端隔根对叉，一定相对插究竟。
③捏平叉入后的双侧全部芯线，并应理直每股芯线和使每股芯线的间隔平均；同时用钢丝钳钳紧叉口处除去缝隙。
④先在一端把周边两股芯线在距叉口中线约 3 根单股芯线直径宽度处折起，并形成 90°。
⑤接着把这两股芯线按顺时针方向紧缠 2 圈后，再折回 90°并平卧在折起前的轴线地点上。
⑥接着把处于紧挨平卧前周边的 2 根芯线折成 90°，并按步骤⑤方法加工。
⑦把余下的 3 根芯线按步骤⑤方法环绕至第 2 圈时，把前 4 根芯线在根部分别切断，并钳平；接着把 3 根芯线缠足 3 圈，而后剪去余端，钳平切口不留毛刺。
图文详解导线与导线的连接

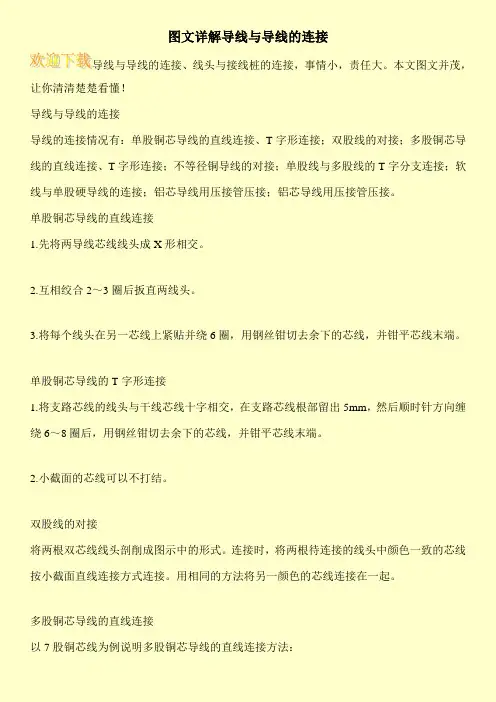

图文详解导线与导线的连接
导线与导线的连接、线头与接线桩的连接，事情小，责任大。
本文图文并茂，让你清清楚楚看懂！
导线与导线的连接
导线的连接情况有：单股铜芯导线的直线连接、T字形连接；双股线的对接；多股铜芯导线的直线连接、T字形连接；不等径铜导线的对接；单股线与多股线的T字分支连接；软线与单股硬导线的连接；铝芯导线用压接管压接；铝芯导线用压接管压接。
单股铜芯导线的直线连接
1.先将两导线芯线线头成X形相交。
2.互相绞合2～3圈后扳直两线头。
3.将每个线头在另一芯线上紧贴并绕6圈，用钢丝钳切去余下的芯线，并钳平芯线末端。
单股铜芯导线的T字形连接
1.将支路芯线的线头与干线芯线十字相交，在支路芯线根部留出5mm，然后顺时针方向缠绕6～8圈后，用钢丝钳切去余下的芯线，并钳平芯线末端。
2.小截面的芯线可以不打结。
双股线的对接
将两根双芯线线头剖削成图示中的形式。
连接时，将两根待连接的线头中颜色一致的芯线按小截面直线连接方式连接。
用相同的方法将另一颜色的芯线连接在一起。
多股铜芯导线的直线连接
以7股铜芯线为例说明多股铜芯导线的直线连接方法：。
导线之间的连接方法图文ppt课件
③捏平叉入后的两侧所有芯线， 并应理直每股芯线和使每股 芯线的间隔均匀；同时用钢 丝钳钳紧叉口处消除空隙。
④先在一端把邻近两股芯线在 距叉口中线约3根单股芯线 直径宽度处折起，并形成 90°。
⑤接着把这两股芯线按顺时针 方向紧缠2圈后，再折回 90° 并平卧在折起前的轴 线位置上。
①将分支芯线散开并拉直，再把紧靠 绝缘层1/8线段的芯线绞紧，把 剩余7/8的芯线分成两组，一组4 根，另一组3根，排齐。用旋凿 把干线的芯线撬开分为两组，再 把支线中4根芯线的一组插入干 线芯线中间，而把3根芯线的一 组放在干线芯线的前面。
②把3根线芯的一组在干线右边 按顺时针方向紧紧缠绕3~4 圈，并钳平线端；把4根芯 线的一组在干线的左边按 逆时针方向缠绕4~5圈。
先将线头弯成压接圈 （俗称羊眼圈）， 再用螺钉压紧。弯 制方法如下：①离 绝缘层根部约 3mm处向外侧折 角。②按略大于螺 钉直径弯曲圆弧。 ③剪去芯线余端。 ④修正圆圈成圆形。
多股芯线与针孔接线桩的连接
连接时，先用钢丝钳将多股芯线进一步绞紧，以保证压接螺 钉顶压时不致松散。如果针孔过大，则可选一根直径大 小相宜的导线作为绑扎线，在已绞紧的线头上紧紧地缠 绕一层，使线头大小与针孔匹配后再进行压接。如果线 头过大，插不进针孔，则可将线头散开，适量剪去中间 几股，然后将线头绞紧就可进行压接。
③钳平线端。
不等径铜导线的对接
把细导线线头在粗导线线头上紧密缠绕5~6圈，弯 折粗线头端部，使它压在缠绕层上，再把细线 头缠绕3~4圈，剪去余端，钳平切口。
单股线与多股线的T字分支连接
①在离多股线的左端绝缘层口 3~5mm处的芯线上，用螺丝 刀把多股芯线分成较均匀的 两组（如7股线的芯线3、4 分）。
图解导线常用连接方法（实用）
图解导线常用连接方法（实用）需连接的导线种类和连接形式不同，其连接的方法也不同。
常用的连接方法有绞合连接、紧压连接、焊接等。
连接前应小心地剥除导线连接部位的绝缘层，注意不可损伤其芯线。
绞合连接是指将需连接导线的芯线直接紧密绞合在一起。
铜导线常用绞合连接。
（1）单股铜导线的直接连接。
小截面单股铜导线连接方法如图4-46所示，先将两导线的芯线线头作X形交叉，再将它们相互缠绕2～3圈后扳直两线头，然后将每个线头在另一芯线上紧贴密绕5～6圈后剪去多余线头即可。
图4-46大截面单股铜导线连接方法如图4-47所示，先在两导线的芯线重叠处填入一根相同直径的芯线，再用一根截面约1.5mm2的裸铜线在其上紧密缠绕，缠绕长度为导线直径的10倍左右，然后将被连接导线的芯线线头分别折回，再将两端的缠绕裸铜线继续缠绕5～6圈后剪去多余线头即可。
图4-47不同截面单股铜导线连接方法如图4-48所示，先将细导线的芯线在粗导线的芯线上紧密缠绕5～6圈，然后将粗导线芯线的线头折回紧压在缠绕层上，再用细导线芯线在其上继续缠绕3～4圈后剪去多余线头即可。
（2）单股铜导线的分支连接。
单股铜导线的T字分支连接如图4-49所示，将支路芯线的线头紧密缠绕在干路芯线上5～8圈后剪去多余线头即可。
对于较小截面的芯线，可先将支路芯线的线头在干路芯线上打一个环绕结，再紧密缠绕5～8圈后剪去多余线头即可。
单股铜导线的十字分支连接如图4-50所示，将上下支路芯线的线头紧密缠绕在干路芯线上5～8圈后剪去多余线头即可。
可以将上下支路芯线的线头向一个方向缠绕[见图4-50(a)]，也可以向左右两个方向缠绕[见图4-50(b)]。
图4-50（3）多股铜导线的直接连接。
多股铜导线的直接连接如图4-51所示，首先将剥去绝缘层的多股芯线拉直，将其靠近绝缘层的约1/3芯线绞合拧紧，而将其余2/3芯线成伞状散开，另一根需连接的导线芯线也如此处理。
接着将两伞状芯线相对着互相插入后捏平芯线，然后将每一边的芯线线头分作3组，先将某一边的第1组线头翘起并紧密缠绕在芯线上，再将第2组线头翘起并紧密缠绕在芯线上，最后将第3组线头翘起并紧密缠绕在芯线上。
电工最全的电线连接方法(图文)课件
目录
• 电工基础知识 • 电线连接方法 • 电线连接实例 • 电线连接安全 • 电线连接常见问题及解决方案
01
电工基础知识
电工基本概念
03
电工基本概念
电路分析
电气元件
介绍电工的基本概念，包括电流、电压、 电阻、电容、电感等，以及电路的基本组 成和原理。
介绍电路分析的基本方法，包括欧姆定律 、基尔霍夫定律等，以及如何进行电路的 等效变换和化简。
介绍常见的电气元件，如开关、继电器、 接触器、电阻器、电容器、电感器等，以 及它们在电路中的作用和工作原理。
电工常用工具
01
电工常用工具
介绍电工常用的工具，如螺丝 刀、钳子、扳手、电钻、电烙 铁等，以及它们的使用方法和
注意事项。
02
测量仪表
介绍电工常用的测量仪表，如 万用表、钳形表、兆欧表等， 以及它们的使用方法和测量范
电线连接实例
单股导线的连接
在此添加您的文本17字
直线连接：将两个导线平行放置，将其中一个导线绕另一 个一圈，然后互相插入对方形成的环形中，拉紧。
在此添加您的文本16字
简单、快速，但不够牢固。
在此添加您的文本16字
适用于临时或小功率的电线连接。
在此添加您的文本16字
T字连接：将一个导线作为交叉点，另一个导线从交叉点 的一侧插入并环绕一圈，然后插入另一侧，拉紧。
确保绝缘层覆盖紧密，无缝隙 ，以防止电流通过连接点。
对于多芯电缆的连接，应使用 专用的电缆连接器或压接钳进 行连接，并确保每个芯线都进 行适当的绝缘处理。
电线连接的验收与检测
进行电线连接后的验收与检 测，确保连接质量符合要求
。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
双股线的对接
将两根双芯线线头剖削成图示中的形式。连接时，将两 根待连接的线头中颜色一致的芯线按小截面直线连 接方式连接。用相同的方法将另一颜色的芯线连接 在一起。
多股铜芯导线的直线连接
以7股铜芯线为例说明多股铜芯导线的直线连接方法
①先将剥去绝缘层的芯线头散开 并拉直，再把靠近绝缘层 1/3线段的芯线绞紧，然后 把余下的2/3芯线头按图示 分散成伞状，并将每根芯线 拉直。
⑤按7股芯线直线对接的自 缠法加工。
⑥成形。
软线线头与针孔接线桩的连接
①把多股芯线作进一步绞 紧，全根芯线端头不 应有断股芯线露出端 头而成为毛刺。
多股芯线与平压式接线桩的连接
①先弯制压接圈，把离绝缘 层根部约1/2处的芯线重 新绞紧，越紧越好。
②绞紧部分的芯线，在离绝 缘层根部１/3处向左外 折角，然后弯曲圆弧。
③当圆弧弯曲得将成圆圈（剩 下1/4）时，应将余下的 芯线向右外折角，然后使 其成圆形，捏平余下线端， 使两端芯线平行。
④把散开的芯线按2、2、3根 分成三组，将第一组2根 芯线扳起，重直于芯线 （要留出垫圈边宽）。
铝芯导线用压接管压接
①接线前，先选好合适的压接管，清除线 头表面和压接管内辟上的氧化层和污 物，涂上中性凡士林。
②将两根线头相对插入并穿出压接管， 使两线端各自伸出压接管25~30mm。
③用压接钳压接。
④如果压接钢芯铝绞线，则 应在两根芯线之间垫上 一层铝质垫片。压接钳 在压接管上的压坑数目， 室内线头通常为4个， 室外通常为6个。
③钳平线端。
不等径铜导线的对接
把细导线线头在粗导线线头上紧密缠绕5~6圈，弯 折粗线头端部，使它压在缠绕层上，再把细线 头缠绕3~4圈，剪去余端，钳平切口。
单股线与多股线的T字分支连接
①在离多股线的左端绝缘层口 3~5mm处的芯线上，用螺丝 刀把多股芯线分成较均匀的 两组（如7股线的芯线3、4 分）。
先将线头弯成压接圈 （俗称羊眼圈）， 再用螺钉压紧。弯 制方法如下：①离 绝缘层根部约 3mm处向外侧折 角。②按略大于螺 钉直径弯曲圆弧。 ③剪去芯线余端。 ④修正圆圈成圆形。
多股芯线与针孔接线桩的连接
连接时，先用钢丝钳将多股芯线进一步绞紧，以保证压接螺 钉顶压时不致松散。如果针孔过大，则可选一根直径大 小相宜的导线作为绑扎线，在已绞紧的线头上紧紧地缠 绕一层，使线头大小与针孔匹配后再进行压接。如果线 头过大，插不进针孔，则可将线头散开，适量剪去中间 几股，然后将线头绞紧就可进行压接。
单股芯线与针孔接线桩的连接
连接时,最好按要求的 长度将线头折成双 股并排插入针孔, 使压接螺钉顶紧在 双股芯线的中间. 如果线头较粗,双 股芯线插不进针孔, 也可将单股芯线直 接插入,但芯线在 插入针孔前,应朝 着针孔上方稍微弯 曲,以免压紧螺钉 稍有松动线头就脱 出。
单股芯线与平压式接线桩的连接
②把单股芯线插入多股芯线的两 组芯线中间，但单股芯线不 可插到底，应使绝缘层切口 离多股芯线约3mm的距离。 接着用钢丝钳把多股芯线的 插缝钳平钳紧。
③把单股芯线按顺时针方向紧 缠在多股芯线上，应使圈 圈紧挨密排，绕足10圈； 然后切断余端，钳平切口 毛刺。
软线与单股硬导线的连接
先将软线拧成单股导线，再在单股硬导线上缠绕7~8 圈，最后将单股硬导线向后弯曲，以防止绑脱 落。
⑥接着把处于紧挨平卧前邻近 的2根芯线折成90° ，并 按步骤⑤ 方法加工。
⑦把余下的3根芯线按步骤⑤ 方法缠绕至第2圈时，把 前4根芯线在根部分别切 断，并钳平；接着把3根 芯线缠足3圈，然后剪去 余端，钳平切口不留毛刺。
⑧另一侧按步骤④～⑦方法进 行加工。
多股铜芯导线的T字形连接
以7股铜芯线为例说明多股铜芯导线的T字形连接方法
①将分支芯线散开并拉直，再把紧靠 绝缘层1/8线段的芯线绞紧，把 剩余7/8的芯线分成两组，一组4 根，另一组3根，排齐。用旋凿 把干线的芯线撬开分为两组，再 把支线中4根芯线的一组插入干 线芯线中间，而把3根芯线的一 组放在干线芯线的前面。
②把3根线芯的一组在干线右边 按顺时针方向紧紧缠绕3~4 圈，并钳平线端；把4根芯 线的一组在干线的左边按 逆时针方向缠绕4~5圈。
铝芯导线用沟线夹螺栓压接
连接前，先用钢丝刷除去导线线头和沟线夹线槽内 壁上的氧化层和污物，涂上凡士林锌膏粉（或 中性凡士林），然后将导线线卡入线槽，旋紧 螺栓，使沟线夹紧紧夹住线头而完成连接。为 防止螺栓松动，压紧螺栓上应套以弹簧垫圈。
二、线头与接线桩的连接
? 单股芯线与针孔接线桩的连接 ? 单股芯线与平压式接线桩的连接 ? 多股芯线与针孔接线桩的连接 ? 多股芯线与平压式接线桩的连接 ? 软线线头与针孔接线桩的连接 ? 软线线头与平压式接线桩的连接 ? 头攻头在针孔接线桩上的连接 ? 头攻头在平压式接线桩上的连接 ? 线头与瓦形接线桩的连接
返回
单股铜芯导线的直线连接
①先将两导线芯线线 头成X形相交。
②互相绞合 2～3圈后 扳直两线头。
③将每个线头在另一 芯线上紧贴并绕 6 圈，用钢丝钳切去 余下的芯线，并钳 平芯①将支路芯线的线头与 干线芯线十字相交， 在支路芯线根部留 出5mm，然后顺时 针方向缠绕6～8圈 后，用钢丝钳切去 余下的芯线，并钳 平芯线末端。
电工基础
返回
一、导线与导线的连接 二、线头与接线桩的连接
返回
一、导线与导线的连接
? 单股铜芯导线的直线连接 ? 单股铜芯导线的 T字形连接 ? 双股线的对接 ? 多股铜芯导线的直线连接 ? 多股铜芯导线的 T字形连接 ? 不等径铜导线的对接 ? 单股线与多股线的 T字分支连接 ? 软线与单股硬导线的连接 ? 铝芯导线用压接管压接 ? 铝芯导线用沟线夹螺栓压接
②把两伞骨状线端隔根对叉，必 须相对插到底。
③捏平叉入后的两侧所有芯线， 并应理直每股芯线和使每股 芯线的间隔均匀；同时用钢 丝钳钳紧叉口处消除空隙。
④先在一端把邻近两股芯线在 距叉口中线约3根单股芯线 直径宽度处折起，并形成 90°。
⑤接着把这两股芯线按顺时针 方向紧缠2圈后，再折回 90° 并平卧在折起前的轴 线位置上。
