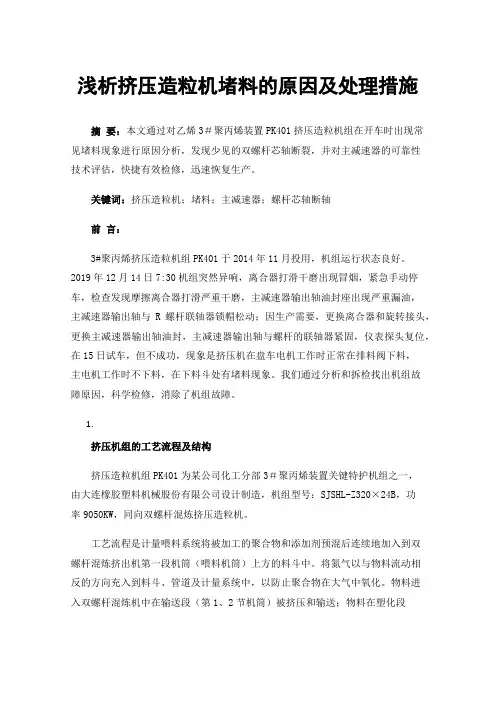

浅析挤压造粒机堵料的原因及处理措施
浅析挤压造粒机堵料的原因及处理措施摘要：本文通过对乙烯3＃聚丙烯装置PK401挤压造粒机组在开车时出现常见堵料现象进行原因分析，发现少见的双螺杆芯轴断裂，并对主减速器的可靠性技术评估，快捷有效检修，迅速恢复生产。
关键词：挤压造粒机；堵料；主减速器；螺杆芯轴断轴前言：3#聚丙烯挤压造粒机组PK401于2014年11月投用，机组运行状态良好。
2019年12月14日7:30机组突然异响，离合器打滑干磨出现冒烟，紧急手动停车，检查发现摩擦离合器打滑严重干磨，主减速器输出轴油封座出现严重漏油，主减速器输出轴与R螺杆联轴器锁帽松动；因生产需要，更换离合器和旋转接头，更换主减速器输出轴油封，主减速器输出轴与螺杆的联轴器紧固，仪表探头复位，在15日试车，但不成功，现象是挤压机在盘车电机工作时正常在排料阀下料，主电机工作时不下料，在下料斗处有堵料现象。
我们通过分析和拆检找出机组故障原因，科学检修，消除了机组故障。
1.挤压机组的工艺流程及结构挤压造粒机组PK401为某公司化工分部3＃聚丙烯装置关键特护机组之一，由大连橡胶塑料机械股份有限公司设计制造，机组型号：SJSHL-Z320×24B，功率9050KW，同向双螺杆混炼挤压造粒机。
工艺流程是计量喂料系统将被加工的聚合物和添加剂预混后连续地加入到双螺杆混炼挤出机第一段机筒（喂料机筒）上方的料斗中。
将氮气以与物料流动相反的方向充入到料斗、管道及计量系统中，以防止聚合物在大气中氧化。
物料进入双螺杆混炼机中在输送段（第1、2节机筒）被挤压和输送；物料在塑化段（第3、4 、5节机筒）被剪切、混炼而熔融塑化；在均化段（第6、7、8、9节机筒）物料及各种添加剂被进一步混合、分散、塑化后被输送到挤出造粒系统[1]。
挤压机的螺杆结构如图1所示，其功能：①芯轴尾部花键用于与主减速箱的联接，前部花键用于安装螺杆元件，花键长度比螺杆元件总长度短约 20 ㎜，用于螺杆元件、螺杆芯轴锁紧后的变形补偿。
挤出造粒机结构
挤出造粒机结构挤出造粒机是一种常见的制粒设备，广泛应用于化工、食品、医药等行业。
它的主要作用是将粉状或颗粒状的原料通过挤压、剪切、摩擦等作用，使其变成规则的颗粒状物料。
本文将从挤出造粒机的结构、工作原理、优缺点等方面进行介绍。
一、挤出造粒机的结构挤出造粒机主要由进料系统、挤出系统、切割系统、控制系统等组成。
1. 进料系统进料系统主要由进料口、进料螺杆、进料斗等组成。
进料口是将原料投入挤出机的口，进料螺杆是将原料从进料口输送到挤出螺杆中，进料斗则是用来存放原料的。
2. 挤出系统挤出系统主要由挤出螺杆、挤出筒、挤出口等组成。
挤出螺杆是挤出造粒机的核心部件，它通过旋转将原料从进料口输送到挤出口，并在过程中进行挤压、剪切、摩擦等作用，使原料变成颗粒状。
挤出筒是挤出螺杆的外壳，用来固定挤出螺杆和传递加热或冷却介质。
挤出口是将挤出螺杆中的物料挤出成颗粒状的口。
3. 切割系统切割系统主要由切割刀、切割机构等组成。
切割刀是将挤出的颗粒状物料切割成所需长度的刀具，切割机构则是用来控制切割刀的运动。
4. 控制系统控制系统主要由电气控制箱、触摸屏等组成。
电气控制箱是挤出造粒机的电气控制中心，用来控制挤出螺杆、切割刀等的运动。
触摸屏则是用来设置和调整挤出造粒机的工作参数。
二、挤出造粒机的工作原理挤出造粒机的工作原理是将原料从进料口输送到挤出螺杆中，通过挤压、剪切、摩擦等作用，使其变成颗粒状物料。
具体过程如下：1. 进料：将原料投入进料口，进料螺杆将原料输送到挤出螺杆中。
2. 挤出：挤出螺杆旋转，将原料从进料口挤出到挤出口，过程中进行挤压、剪切、摩擦等作用，使原料变成颗粒状。
3. 切割：切割刀将挤出的颗粒状物料切割成所需长度。
4. 收集：收集颗粒状物料，进行包装或进一步加工。
三、挤出造粒机的优缺点挤出造粒机具有以下优点：1. 生产效率高：挤出造粒机可以连续生产，生产效率高。
2. 粒度均匀：挤出造粒机可以根据需要调整颗粒状物料的大小和形状，粒度均匀。
塑料挤出造粒机的结构、操作及使用说明
塑料挤出造粒机的结构、操作及使用说明一、结构本机齿轮箱为三轴二级斜轮减速形式，传动斜齿轮采纳20CrMnTi钢精锻打、调质，滚齿后再碳火，因而强度高、耐磨性好、运转平稳，轴承均采纳重系列型，罗杆材料以45＃、40CrMoA、38CrMoALA供用户选择，模头为闸式方型网过滤，备有电动升降和液压升降机构，电热加热用恒温掌控。
二、操作及使用（一）试机前的准备工作1、电源的连接本机备有电源接线位，导线为三相四线，其导线截面（包括零线）不得少于35平方毫米，相线均接于“380V接位”处，零线接于“零线接位”，并检查各线头有无松动及严禁两线头相互接触，以免造成短路。
2、向齿箱注入适当的机油（14#）检查油面需浸到大齿轮底部螺丝。
3、起动一下电机是否合乎转向，如反转可将三相电源的其中两相任意对调。
4、下料口与排气口严禁有金属物体接近，以免掉进罗杆罗筒里而造成不必要的损失。
（二）螺筒的加热将电热系统的主令开关全部拧到“自动”的位置，将恒温表的旋钮拧到该塑料所需的温度示值（不同类型塑料所需温度不一样），即可对料筒进行加热，一般加热时间需按电压的高处与低处及该种塑料的熔点而定（约40—50分钟），模头温度zui宜先加温30分钟才开其它温区。
（因模头体积大，加热部位受限）加热前需将模头筛板升起10—15m/m以免受热时模头与筛板咬死。
新机加热时间够后，将螺筒及模头的高强度罗丝按肯定的力距再拧紧一次，方能准备开机。
（三）机器的开动及操作1、主电机起动本机主电机采纳全自动时间转换起动方式，首先按动按钮，电机待机3——5秒后，（时间可按客户要求自动调整）自动跳运转模式；此时动转正常，随后可下物料，新机不能空机运转时间太长，以免使螺杆与螺筒摩擦而烧伤；机器在运行中，要注意主电机电流和电热各区的电流情况，电机电流是影响电机是否超负荷工作，电热控温电流是是监视电热圈工作情况（如*恒温区电流为30A，在工作时电流20A，那就证明其中一只电热圈烧坏）如发觉电热圈烧坏需立刻更换，以免温度不够而损坏机器。

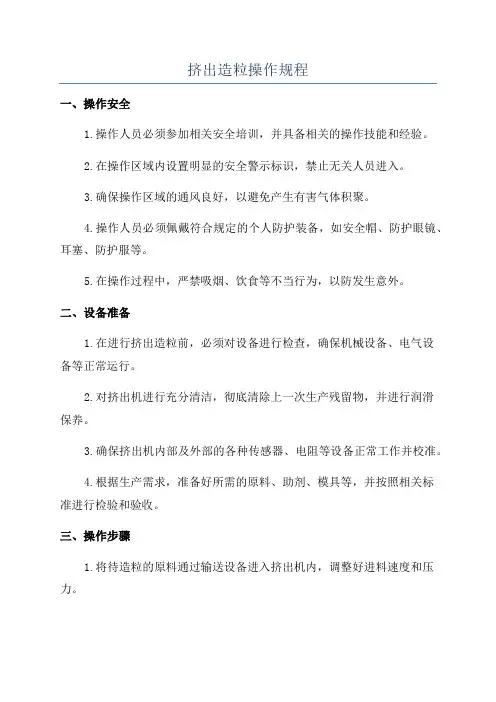

挤出造粒操作规程

挤出造粒操作规程一、操作安全1.操作人员必须参加相关安全培训，并具备相关的操作技能和经验。
2.在操作区域内设置明显的安全警示标识，禁止无关人员进入。
3.确保操作区域的通风良好，以避免产生有害气体积聚。
4.操作人员必须佩戴符合规定的个人防护装备，如安全帽、防护眼镜、耳塞、防护服等。
5.在操作过程中，严禁吸烟、饮食等不当行为，以防发生意外。
二、设备准备1.在进行挤出造粒前，必须对设备进行检查，确保机械设备、电气设备等正常运行。
2.对挤出机进行充分清洁，彻底清除上一次生产残留物，并进行润滑保养。
3.确保挤出机内部及外部的各种传感器、电阻等设备正常工作并校准。
4.根据生产需求，准备好所需的原料、助剂、模具等，并按照相关标准进行检验和验收。
三、操作步骤1.将待造粒的原料通过输送设备进入挤出机内，调整好进料速度和压力。
2.打开挤出机的电源开关，并按照相关工艺参数设置好挤出机的运行参数，如温度、压力等。
3.预热挤出机，使其达到设定温度，并保持一定的稳定时间。
4.启动挤出机的主机，开始挤出造粒操作。
根据不同的原料特性和工艺要求，调整机械参数，如挤出速度、挤压力等。
5.在挤出造粒过程中，及时观察和监控挤出机的运行状态，如温度、压力、产量等，并根据需要进行调整和控制。
6.如果出现异常情况，如温度异常、压力异常等，及时停机处理，并记录相关信息以便后续分析。
7.当完成生产任务时，停止挤出机的运行，关闭电源开关，进行机器的清洁和维护。
四、质量控制1.对原料和助剂进行充分的检验和测试，确保其符合相关标准和质量要求。
2.在挤出造粒过程中，根据生产需求和标准，对挤出机的温度、压力、产量等进行实时监控和调整，以确保产品质量的稳定性。
3.挤出造粒操作结束后，对产品进行质量抽检和检验，确保产品质量符合标准要求。
4.对挤出机的维护保养工作进行定期计划和执行，以确保设备的正常运行和延长使用寿命。
五、记录和文件管理1.进行挤出造粒操作的相关人员必须做好记录工作，包括设备运行参数、操作过程中的数据和指标等。
