现代通信技术电话交换
电话交换系统
电话交换系统简介电话交换系统是一种基于电信网络的通信系统，用于实现电话的接入、分配和转接。
它允许用户拨号进行语音通信，并提供丰富的功能，如呼叫转接、保持、会议等。
电话交换系统是现代通信基础设施的重要组成部分，为用户提供了便捷的通信手段。
工作原理电话交换系统由多个关键组件组成，包括话机、交换机和服务器。
当用户拨号时，电话号码将被传输至交换机，并与目标号码进行匹配。
交换机会根据一系列算法和规则，决定如何将呼叫连接到目标用户。
电话交换系统的核心组件是交换机。
它负责处理呼叫的路由和连接。
交换机可以分为两种类型：TDM（时分多路复用）交换机和IP（Internet Protocol）交换机。
TDM交换机使用传统的电路交换技术，而IP交换机使用IP网络进行呼叫路由。
服务器是电话交换系统的另一个重要组件。
它主要负责管理和配置电话交换系统的各种功能和服务。
服务器提供了一套用户友好的管理界面，使管理员可以轻松配置系统设置和进行故障排除。
服务器还负责记录通话数据，以供统计和分析使用。
主要功能电话交换系统提供了丰富的功能，满足用户的不同需求。
以下是一些常见的电话交换系统功能：呼叫转接呼叫转接是电话交换系统中最常用的功能之一。
它允许用户将呼叫转移到其他话机或号码上，实现电话的无缝接力。
用户可以选择两种类型的呼叫转接：盲转接和有提示的转接。
盲转接是指将呼叫转移到另一个号码，而不经过用户的确认。
有提示的转接在转接之前会通知用户是否接受呼叫。
呼叫保持呼叫保持功能允许用户将当前的呼叫保持住，并在稍后恢复通话。
当用户需要处理其他紧急事务或接听其他呼叫时，呼叫保持功能非常有用。
用户可以在保持呼叫期间使用其他电话功能，如拨号、转接等。
呼叫等待呼叫等待功能允许用户在通话过程中接听其他呼叫。
当用户正在与某人通话时，如果有其他人拨打电话，则电话交换系统会发出提示音通知用户。
用户可以选择接听第二个呼叫，或者将其忽略。
会议通话会议通话是电话交换系统的高级功能之一。
电话交换概念分析
电话交换机的原理与功能
1 2 3
电话交换机原理
电话交换机是一种能够自动完成用户间通话的设 备，通过交换机的处理，用户间可以建立起通话 连接。
电话交换机功能
包括用户线接入、中继线接入、通话接续、计费 等功能。电话交换机提高了通信效率，降低了通 信成本。
不同类型电话交换机
按照不同的分类标准，电话交换机可以分为不同 类型，如模拟交换机和数字交换机、专用交换机 和通用交换机等。
云计算为电话交换提供了弹性可扩展的计算资源，可以根据业务需求动态调整资源 规模，提高资源利用率。
通过云计算平台，可以实现电话交换系统的集中管理和维护，降低运营成本，提高 运营效率。
云计算还可以提供数据存储和备份服务，保障电话交换数据的可靠性和安全性。
大数据在电话交换中的应用
大数据分析可以帮助企业更好 地了解用户需求和行为，优化 电话交换系统的性能和功能。
信息处理的准确性和效率。
人工智能还可以为电话交换系统 提供智能化的客服服务，自动回 答用户的问题和解决用户的需求 ，提高客户满意度和服务效率。
05
电话交换的安全问题与解决方 案
电话交换面临的安全威胁
01
02
03
04
窃听风险
不法分子通过非法手段窃取电 话线路，监听通话内容，侵犯
用户隐私。
伪造身份
攻击者冒充合法用户进行通话 ，实施诈骗、恶意骚扰等行为
02
传统电话交换网络
电路交换技术
电路交换技术
在通话过程中，用户始终占用一 个固定的通信资源，直到通信结 束。这种方式能够保证通话的稳 定性和连续性，但资源利用率相 对较低。
电路交换技术的特
点
通信链路专用、通信质量稳定、 实时性强、适用于大量连续数据 传输。
现代通信技术考试知识点
第一章1、信息：以适合于通信、存储或处理的形式来表示的知识或消息信号：可以使它的一个或多个特征量发生变化，用以代表信息的物理量2、通信系统模型框图以及其中六部分的功能模型中各部分的功能如下：(1)信息源：是指发出信息的信息源，或者说是信息的发出者。
作用：把待传输的消息转换成原始电信号(2)发送设备：功能是把信源发出的信息变换成适合在信道上传输的信号。
(3)信道：信道是信号传输媒介的总称。
(4)接收设备：接收设备与发送设备相反，起着还原的作用(5)受信者：又称为信宿，将复原的原始信号转换成相应的消息，信宿可以与信源相对应，也可不一致(6)噪声源：系统的噪声来自各个部分，是各种干扰影响的等效效果(噪声：是对有用信号以外的一切信号的统称)3、通信分类答、按传输信号形式不同：模拟通信和数字通信按信道具体形式：有线通信和无线通信4、衡量通信质量好坏的指标答、衡量通信质量的好坏主要有两个指标：有效性和可靠性。
信息传输速率（比特/秒/赫 bit/s/Hz ） 符号传输速率（波特/赫 Bd/Hz ）有效性指通信系统中信息传输的快慢问题，可靠性指信息传输的好坏问题。
模拟信号：凡信号的某一参量可以取无限多个数值，且直接与信息相对应的信号称为模拟信号，也称连续信号数字信号：凡信号在时间上离散，且表征信号的某一参量只能取有限个数值第二章1、模拟信号的数字化是信源编码处理的前提2、模拟信号的数字化过程可以分为抽样、量化和编码等阶段3、脉冲编码调制（PCM ）是目前最常用的模拟信号数字化方法之一4、信源编码：信源编码的基本部分是压缩编码，用以减小数字信号的冗余度，提高数字信号的有效性5、信道编码：信道编码在经过信源编码的信号中增加一些多余的字符，以求自动发现或纠正传输中发生的错误，墓地是提高信号传输的可靠性6、来自信源的信号所占用的频带称为基本频带。
该信号称为基带信号 信息源 发送设备 信道 接收设备 受信者 噪声源7、信道复用是指多个用户同时使用同一条信道进行通信而互不干扰8、多路复用和多址接入区别：前者用户是固定接入的，或者是半固定接入的，而多址接入时网络资源通常是动态分配的，可由用户在远端随时提出共享要求9、多路复用技术用于实现在同一信道中传递多路信号而互不干扰，以提高信道利用率10、常用的多路复用技术有频分复用（FDM）、时分复用（TDM）和码分复用（CDM）等频分复用：按频率划分频带的方法时分复用：时分复用技术按规定的间隔在时间上相互错开码分复用：依靠不同的地址码来区分不同的用户，所有用户使用相同的频率和相同的时间的同一地区通信11、基带是由消息转换而来的原始信号所固有的频带12、为了延长通信距离，需设置再生中继器，使信号在传输中的衰减得到补偿，并消除干扰的影响13、调制是将基带信号的频谱搬移到某个载频频带再进行传输的方式14、载波是一个用来搭载原始信号的信号，不含任何有用信息，调制是使载波的某参数随调制信号的改变而变化的过程15、MQAM信号是一种幅度、相位复合调制信号16、对于一个真正实用的通信系统，信源编码和信道编码通常都是不可缺少的处理环节，其分别为各自目的服务，使系统最终达到有效性和可靠性的性能平衡第三章1、电话通信是人们实用最普遍的一种通信方式，电话通信网的核心是电话交换局，电话交换采用适于实时、恒定速率业务的电路交换方式2、分组交换的实质是储存转发，它将所接受的分组暂时存储下来，在目的方向路由上排队，当可以发送信息时，再将信息发送到相应的路由上而完成转发。

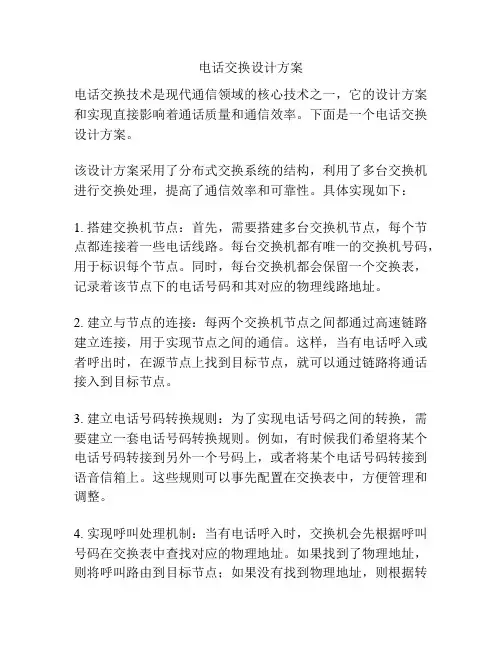

电话交换设计方案
电话交换设计方案电话交换技术是现代通信领域的核心技术之一，它的设计方案和实现直接影响着通话质量和通信效率。
下面是一个电话交换设计方案。
该设计方案采用了分布式交换系统的结构，利用了多台交换机进行交换处理，提高了通信效率和可靠性。
具体实现如下：1. 搭建交换机节点：首先，需要搭建多台交换机节点，每个节点都连接着一些电话线路。
每台交换机都有唯一的交换机号码，用于标识每个节点。
同时，每台交换机都会保留一个交换表，记录着该节点下的电话号码和其对应的物理线路地址。
2. 建立与节点的连接：每两个交换机节点之间都通过高速链路建立连接，用于实现节点之间的通信。
这样，当有电话呼入或者呼出时，在源节点上找到目标节点，就可以通过链路将通话接入到目标节点。
3. 建立电话号码转换规则：为了实现电话号码之间的转换，需要建立一套电话号码转换规则。
例如，有时候我们希望将某个电话号码转接到另外一个号码上，或者将某个电话号码转接到语音信箱上。
这些规则可以事先配置在交换表中，方便管理和调整。
4. 实现呼叫处理机制：当有电话呼入时，交换机会先根据呼叫号码在交换表中查找对应的物理地址。
如果找到了物理地址，则将呼叫路由到目标节点；如果没有找到物理地址，则根据转换规则进行号码转换，然后再进行路由。
当呼叫到达目标节点时，通过目标节点上的交换机将呼叫接入到目标电话。
5. 实现选路和路由策略：在呼叫处理过程中，交换机需要根据路由策略来选择合适的路由。
这个策略可以根据当前的网络状态、拥塞状况和通话质量等因素进行动态调整。
例如，当网络出现拥塞时，交换机可以选择其他不拥塞的路径进行路由。
6. 实现故障转移和冗余：为了确保通信的可靠性，该设计方案还需要实现故障转移和冗余机制。
如果某个节点发生故障，系统可以自动将该节点的电话呼叫路由到其他正常的节点上。
同时，也可以通过冗余备份节点的方式，确保即使一个节点发生故障，通信系统仍然可以正常工作。
通过以上的设计方案，电话交换系统可以实现高效的通信和可靠的呼叫处理，提升用户体验和通信质量。
现代交换原理
现代交换原理概述：现代交换原理是指在通信领域中，利用交换设备和技术实现电话、数据和多媒体等信息的传递和交换的原理。
它是现代通信系统中的核心技术之一，能够提供高效、可靠的通信服务。
本文将详细介绍现代交换原理的基本概念、工作原理、应用场景以及未来发展趋势。
一、基本概念：1. 交换设备：指用于连接和转接用户之间通信链路的设备，包括交换机、路由器等。
2. 交换技术：指实现信息传递和交换的技术手段，包括电路交换、分组交换等。
3. 交换网络：由多个交换设备组成的网络，用于连接用户并实现信息交换。
二、工作原理：1. 电路交换：在通话过程中，交换设备会为通话双方建立一条专用的物理连接，一旦建立连接，通话双方之间的信息就可以直接传递，具有实时性和稳定性。
2. 分组交换：将数据分割成较小的数据包（分组），每一个数据包包含目标地址和数据内容等信息，通过交换设备在网络中进行传输和交换，最终到达目标地址。
分组交换具有高效性和灵便性，适合于数据通信。
三、应用场景：1. 电话交换：现代电话系统利用交换原理实现电话呼叫的接通和通话过程的管理，通过交换设备将电话信号传输到目标用户，实现电话通信。
2. 数据交换：现代数据通信系统利用交换原理实现数据的传输和交换，包括互联网、局域网等。
3. 多媒体交换：现代多媒体通信系统利用交换原理实现音视频数据的传输和交换，包括视频会议、流媒体等。
四、未来发展趋势：1. 软件定义网络（SDN）：SDN将网络控制和数据转发分离，通过集中式的控制器对网络进行管理和配置，提高网络的灵便性和可编程性。
2. 5G通信：5G通信将提供更高的带宽和更低的延迟，为交换原理的应用提供更好的支持，推动物联网、智能城市等领域的发展。
3. 虚拟化技术：通过虚拟化技术，将多个物理交换设备虚拟化成为一个逻辑设备，提高网络资源的利用率和灵便性。
总结：现代交换原理是实现通信系统中信息传递和交换的关键技术，通过交换设备和交换技术，可以提供高效、可靠的通信服务。
通信技术与-现代交换原理-电话用户部分( TUP)
ANU ANC ANN CBK CLF RAN CCL
3.4 电话用户部分
电路监视消息（CCM）： •释放监护 •闭塞 •闭塞证实 •解除闭塞 •解除闭塞证实 •请求导通检验 •电路复原
RLG BLD BLA UBL UBA CCR RSC
3.4 电话用户部分
国内后向建立不成功消息（NUB） • 用户市忙 SLB • 用户长忙 STB
发端TS
转接TS
IAM SAM（SAO）
SAM（SAO）
ACM
ANC CBK CLF
回铃音
RLG
IAM SAM（SAO） SAM（SAO）
ACM
ANC CBK
CLF RLG
终端TS
被叫空闲
被叫应答 被叫先挂机
3.4 电话用户部分
（3）市话局至长途局（或国际局）信令过程
LS
TS
IAI
SAM（SAO） SAM（SAO）

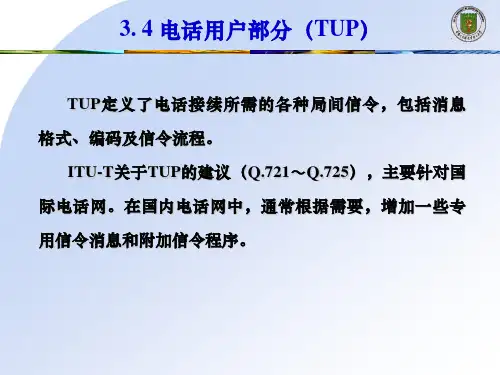

3. 4 电话用户部分（TUP）
TUP定义了电话接续所需的各种局间信令，包括消息 格式、编码及信令流程。
ITU-T关于TUP的建议（Q.721～Q.725），主要针对国 际电话网。在国内电话网中，通常根据需要，增加一些专 用信令消息和附加信令程序。
3. 4 电话用户部分
话路子系统
交换机A
交换网络
控制子系统 呼叫处理系统
3.4 电话用户部分
（1） 局间直达接续信令过程
发端
IAM SAM（SAO） SAM（SAO）
终端 发端
IAM SAM（SAO） SAM（SAO）
终端
ACM 回铃音
ANC
通话
CLF RLG
被叫空闲 主叫先挂机
ACM 回铃音
现代通信重要设备——电话交换机
现代通信重要设备——电话交换机电话交换机电话交换机是一种特殊用途的用户交换机。
它有若干电话机共用外线，适用于机关、团体、中小企业等单位，也可以用于住宅和秘书电话。
集团电话交换机不需要专职的话务员和维护人员，每部都可以通过指示灯了解整个系统的工作情况。
当外线呼入时，可由任意一部话机应答，并可以转给所需的被叫。
任何一部话机要呼外线时，只要按下代表空闲外线的相应键，即可拨号呼叫外线。
目录基本概念程控电话交换机系统IP加发功能IP权限IP计费电子交换机数字交换机普通电话销售模式的问题可能存在的问题基本功能主要有电话交换机的扩展功能来电弹屏CTI接口通话录音语音导航ACD功能不限人数会议电话电话机基本概念程控电话交换机系统IP加发功能IP权限IP计费电子交换机数字交换机普通电话销售模式的问题可能存在的问题基本功能主要有电话交换机的扩展功能来电弹屏CTI接口通话录音语音导航ACD功能不限人数会议电话电话机基本概念有的集团电话还具有会议电话、缩位拨号、热线服务、群呼、广播、遇忙回呼、呼叫转移、呼出限制、呼叫等待、内线保密、外线保密、停电自动转移等各种功能。
电话交换机录音芯片采样WTV-NAND可以无间断录制几十个小时，并且可以通过USB 接口下载录音内容到电脑。
程控电话交换机系统程控数字交换机（PABX）实质上是一部由计算机软件控制的数字通信交换机，按用途可分为市话、长话和用户电话交换机。
交换机在硬件上采用全模块化结构，提供高集成度、高可靠性、高功能、低成本的硬件的产品。
软件上采用高级语言，具有多种为数据交换和连接而设计的系统软件，功能强大。
提供IP电话服务功能具体包括IP加发、IP权限、IP计费和IP组网。
IP加发功能用户根据实际使用情况，系统可实现自动加发出局号和运营运商接入号。
IP权限系统设置有IP国际1、国际2、国内1、国内2四个IP权限。
IP计费系统提供灵活的IP计费功能，根据当前的IP资费标准和计费方式，可灵活设置IP电话费率、折价方式、是否收市话费及何种类别的市话费。
国家电网-通信类复习资料-现代交换技术
1.广域网一般由主机和通信子网组成，有电话网PSTN、ISDN、X.25分组交换公用数据网、ATM。
2.RS-449标准的电气特性有两个子标准，即平衡方式的RS-422电气标准和非平衡方式的RS-423电气标准。
3.令牌丢失和数据帧无法撤销，是环网上最严重的两种差错。
4.RS-232C接口信号中，数据终端就绪DTR信号的连接方向是数据终端设备DTE→数据通讯设备DCE，串行二进制。
机械特性规定使用的连接器类型为DB-25连接器，电气特性规定逻辑“1”的电平范围分别为-5V至-15V。
5.无线传输媒体除通常的无线电波外，通过空间直线传输的还有：微波、激光、红外线等。
6.同轴电缆分为：基带同轴电缆和宽带同轴电缆。
7.IP采用无连接的工作方式，X.25、帧中继和ATM均采用面向连接的技术。
1、同步时分复用：子信道在每一个帧时间轴上的位置是固定的。
位置信道，实时性好。
统计时分复用：先存储再发送，信息速率高的用户所占的信道容量大，取消帧概念。
标识信道。
2、同步时分复用信号的交换需要通过复用线的交换和时隙的交换来完成。
3、面向连接网络建立的连接有：实连接、虚连接。
4、信息的传送方式有：复用、传输和交换。
5、信息网络按技术层次分为：业务网、传送网、支撑网。
6、支撑网包括：信令网、同步网、管理网。
7、单级交换网络不存在内部阻塞，多级交换网络可能存在阻塞。
8、网络阻塞：严格无阻塞网络、可重排无阻塞网络、广义无阻塞交换网络。
9、三级CLOS网络（空分）C（m,n,r）三级CLOS网络严格无阻塞的条件：m≥2n-1；三级CLOS网络可重排无阻塞的条件：m≥n；10、计算机通信子网技术发展的顺序是：电路交换→报文分组交换→帧中继→ATM。
8.HDLC（高级数据链路控制）的帧格式，帧校验序列字段占16比特。
9.完整的HDLC帧由标识字段、地址字段、控制字段、信息字段和帧校验字段组成。
10.HDLC有三种帧：信息帧I、监控帧S、无编码帧U。
现代交换技术实验报告
现代交换技术实验报告现代交换技术实验报告引言：现代交换技术是信息通信领域的重要组成部分，它的发展对于提高通信效率、保障信息安全以及推动社会经济发展具有重要意义。
本篇文章将围绕现代交换技术展开论述，从交换技术的定义、发展历程、应用场景以及未来发展趋势等多个方面进行探讨。
一、交换技术的定义和分类交换技术是指在通信系统中，将来自不同用户的信息进行有效的分配和传递的技术手段。
根据交换方式的不同，交换技术可以分为电路交换、报文交换和分组交换三种类型。
电路交换是指在通信过程中，为通信双方建立一条专用的物理连接，数据沿着这条连接进行传输；报文交换则是将整个信息分割成一个个报文，在传输过程中每个报文独立传输；而分组交换则是将信息分割成固定大小的数据包，每个数据包独立传输。
二、交换技术的发展历程随着通信技术的不断发展，交换技术也经历了从传统交换机到数字交换机的演进过程。
传统交换机是基于电路交换的技术，其主要缺点是资源占用率低、扩展性差以及运维成本高等问题。
而数字交换机的出现，则通过数字化处理和存储，提高了通信效率和资源利用率，成为了现代通信网络的基础设施。
三、交换技术的应用场景交换技术广泛应用于各个领域，其中最重要的应用场景之一就是电话交换。
在电话交换中，交换技术通过建立呼叫连接，实现了电话用户之间的通话。
此外，交换技术还应用于数据交换、互联网交换、移动通信等多个领域，为各种通信服务提供了支撑。
四、交换技术的未来发展趋势随着信息技术的不断进步，交换技术也在不断发展和演进。
未来，交换技术将更加注重网络安全和智能化。
网络安全是当前亟待解决的问题，交换技术需要加强对数据传输的加密和防护，以保障用户信息的安全。
另外，随着人工智能和大数据技术的发展，交换技术也将趋向于智能化，通过数据分析和学习，实现网络资源的智能分配和优化。
结论：现代交换技术在信息通信领域扮演着重要的角色，它的发展不仅提高了通信效率，还推动了社会经济的发展。
现代交换技术期末复习及答案
一填空1.按照工作区域划分，信令可分为（顾客线信令）和（局间信令）。
2.电话通信网旳进本构成设备包括（终端设备），（传播设备）和（互换设备）。
3.现代通信网中采用旳互换方式重要有（电路互换）（分组互换）（ATM互换）和（IP互换）。
4.30/32路pcm系统旳帧构造中，一种复帧由(16)帧构成，每帧分为（32）个时隙，每个时隙包括（8）bit。
5.电话机旳基本构成部分有（通信设备），（信令设备），（转换设备）。
6.按信令信道与话音信道大关系划分，信令可分为（随路信令）和（公共信道信令）。
7.NO.7信令网旳基本构成部件为（信令点sp），（信令转接点stp）和（信令链路）。
8.T接线器旳功能是完毕（在同一条复用线上），不一样步隙旳互换，输出控制方式旳T接线器，其话音存储器旳工作方式是（控制）写入，（次序）写出。
9.SCCP程序重要由（附加旳寻址选路功能），（地址翻译功能），（无连接服务）和（面向连接服务）四个功能块构成。
10.数据驱动程序，就是根据（某些参数）查表来决定需要启动旳程序。
这种程序构造旳最大长处是，在（规范）发生变化时，控制程序旳（构造）不变，只需修改表格中旳（数据）就可适应规范旳变化。
11.进程是由（数据）和（有关旳程序序列）构成。
12.系统旳有限状态机描述是指能将（系统（或进程））旳状态定义为（有限个状态），然后描述在每个状态下受到（某个外部信号）鼓励时系统作出旳响应及（状态转移）旳状况。
13.事务处理能力TC由（成分子层）和（事务处理子层）构成。
二简答1.简要阐明SCCP提供了哪几类业务？四类，基本旳无连接类，有序旳无连接类，基本旳面向连接类，流量控制面向连接类。
2.简要阐明TC旳基本构造及各部分旳基本功能。
事务处理能力（TC）由成分子层和事务处理子层构成。
成分子层旳基本功能是：处理成分和作为任选旳对话部分信息单元，事务处理子层TC-顾客之间包括成分及任选旳对话信息部分旳消息转换。
现代通信网技术重点概括及名词解释
现代通信网技术重点复习注：根据复习提纲自行总结而成，部分资料来自百度及姚亚宇的总结。
第二章：2.12 电话交换网的组成及结构电话网（1）. 采用电路交换方式（2）.组成：数字程控交换机（节点）传输链路设备终端设备（用户端）3 中继线：交换机之间的连接线路用户线：交换机与用户终端的连接线路4 我国电话网的网络等级结构：（1）.分为五级，即12345交换中心（2）.也可分为国际局，长途网（包括1234级交换中心）与本地网（设置汇接局和端局两个交换中心）2.41 时分复用PCMPCM：数字交换网络所采用的一种数字信号32路PCM（欧洲与中国采用）:基群信号每一帧有32时隙30时隙传输话音或数据偶数帧TS0用于传输系统的同步码第16时用于传输信令。
2.42 时隙交换时隙交换：在交换网络一侧，将某条电路的某个时隙的8比特话音信号通过交换网络的交换转化到另一侧的某条电路的某个时隙的位置，从而实现话音电路的交换。
过程可分为两步：（1）一条PCM电路的任意两时隙之间的交换，称为时分交换。
（2）两条PCM电路上的相同时隙之间的交换，称为空分交换。
1：时分交换：1.设备称为时分接线器或T型接线器2.主要由话音存储器与控制存储器构成3.原理：顺序存入，控制读出：也可倒过来。
2;空分交换：1 设备称为空间接线器或S型接线器2由电子交叉矩阵与控制存储器构成2.7.1 信令信令:按工作区域不同可分为用户线信令与局间信令。
1.用户线信令：通信终端与网络节点之间的信令。
2.局间信令：网络节点之间的信令。
随路信令与共路信令详见书上35页图。
3.12 移动通信的特点1 电波传播分为直达波，反射波，电离层波。
2 多径传播及衰弱多径信号：通过多条不同路径传播的信号衰弱：多径信号的同加异减造成接收端信号的幅度变化。
由多径引起，所以称为多径衰弱。
衰弱原因：可从时空两面分析，空间的可结合多普勒效应。
3.21 多址接入技术多址技术：解决基站与用户之间信号相互识别的一种技术。
电话交换的基本原理
电话交换的基本原理1.1.1. 电话通信网的基本组成部件电话通信网的基本组成设备是终端设备、传输设备、交换设备。
最简单的终端设备是电话机，电话机的基本功能是完成声电转换和信令功能，将人的话音信号转换为交变的话音电流信号，并完成简单的信令功能。
传输设备的功能是将电话机和交换机、交换机与交换机连接起来。
常用的传输设备有电缆、光纤等。
交换机的基本功能是完成交换，即将不同的用户连接起来，以便完成通话。
1.1.2. 为什么要引入交换机用户直接相连：用户数为N时，所需的互连线对数为N(N-1)12。
引入交换机：每个用户只要接入到一个交换机，就能与世界上的任一用户通话。
1.1.3. 数字交换原理语音信号数字化：语音信号的数字化要经过抽样、量化和编码三个步骤。
抽样：抽样的功能是将时间上连续的模拟信号变为时间上离散的抽样值。
抽样频率取值为8000Hz,即抽样周期为125卩s。
编码：根据量化级的选取，有均匀量化和非均匀量化两种方法。
在PCM3系统中，采用8位码来表示一个样值，最高位是极性码，剩下的7位对应128个量化级。
话音信号的PCM编码的传输速率=8000Hz/s x 8=64kb/s。
64kb/s是程控数字交换机中基本的交换单位。
每路信号的频谱占用其 (如话路)，各信道按照一——同年控制—PCM PI.KI 倍道N 信道Ittdi2频分复用方式是将信道的可用频带划分为若干互不交叠的频段, 中的一个频段，以实现多路传输。
时分制是把一条物理通道按照不同的时刻分成若干条通信信道 定的周期和次序轮流使用物理通道，这样，从宏观上看，一条物理通路就可以‘同时’传送 多条信道的信息。
PCM 时分多路通信系统的基本原理PCM30/32系统的几个主要参数为：每秒传送 8000帧，每帧32个时隙，每个时隙 8比特串行码，16帧构成一个复帧，其时间长度为 125卩s x 16 = 2ms 传送码率为8比特/时隙X 32时隙/帧x 8000帧/秒=2048kb/s ，而每一路信号的速率为64kb/s 。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
•
3.2.1 程控数字交换的基本概念
• 程控交换机是存储程序控制交换机的简称， 记作SPC(Stored Program Contro1)。它是利用电子 计算机进行控制的，它把电话交换机各种控制功 能按步骤编成程序存入存储器，利用存储器内所 存的程序来控制整个交换机工作。
• 程控交换机的基本结构如图所示。具体功 能分为话路部分和控制部分。
PPT文档演模板
现代通信技术电话交换
• 1 用户级网络
• 用户级网络包括用户电路和用户集线器。
• 用户电路：用户线进入交换局的接口电路。
• 用户电路的主要功能——“BORSCHT”功能：
• (1) 馈电
(2) 过压保护
• (3) 振铃
(4) 监视
• (5) 模拟／数字变换，即A／D变换(C)
• (6) 二线／四线变换(H)
• (1) 直联工作方式 • (2)
PPT文档演模板
现代通信技术电话交换
• 二、 7号信令系统结构
• • 7号信令系统基本功能结构如下图所示。
•
PPT文档演模板
现代通信技术电话交换
• 其中消息传递部分分成三个功能级： • 第一级为信号数据链路功能级； • 第二级为信号链路功能级； • 第三级为信号处理和信令网路管理功能级。 • 用户部分为第四级，即用户部分功能级。
再见，see you again
PPT文档演模板
2020/11/23
现代通信技术电话交换•采Biblioteka 完全互连网是很不经济的，也是很困难
•的。解决的方法就是采用转接交换网。电话
•交换机就是完成转接交换任务的设备。
PPT文档演模板
现代通信技术电话交换
• •一种简单的双局制的转接交换网的简单模型如图所示。
PPT文档演模板
现代通信技术电话交换
•
• 一部电话交换机在完成接续过程中，基本上 可分为下列几个步骤：
PPT文档演模板
现代通信技术电话交换
• 3.4.1 基本概念
• • 电话交换网的主要功能是完成电话用户之 间通话的接续或转接。电话自动交换网就是无 需介入人工而自动完成接续或转接。自动完成 通话用户的接续或转接需要有一套完整的控制 信号和操作程序，用以产生、发送和接收这些 控制信号的硬件及相应执行的控制、操作等程 序的集合体就称之为电话网的信令系统。
• • (1) 主叫摘机，识别主叫、 • (2) • (3) 分析号码， • (4) 测试被叫忙、闲。如闲，向被叫送振铃并向主 叫送回铃音；如忙， • (5) 被叫应答， • (6) 话终拆线。
PPT文档演模板
现代通信技术电话交换
3.4 电话网的信令系统简介
3.4.1 基本概念 3.4.2 信令的分类 3.4.3 随路信令方式的基本概念 3.4.4 公共信道信令方式及7号信令系统
• ⑤ 终端交换机根据被叫号码，将呼叫连接到被叫用 户，向被叫用户发送振铃信号，并向主叫用户送回铃音；
• PPT文档演模板
现代通信技术电话交换
• ⑥ 当被叫用户摘机应答时，终端交换机接到应摘 机信号，终端交换机将应答信号转发给发端交换机； • ⑦ 用户双方进入通话状态，这时，线路上传送话
•⑧ • ⑨ 终端交换机拆线后，回送一个拆线证实信号，
现代通信技术电话交换
PPT文档演模板
2020/11/23
现代通信技术电话交换
• • 3.1 电话交换的基本概念
• 3.2 程控数字交换的基本概念及原理
• 3.3 程控数字交换机软件系统原理
• 3.4 电话网的信令系统简介 •
PPT文档演模板
现代通信技术电话交换
• 3.1 电话交换的基本概念
• • 多个电话用户之间进行互相呼叫和通 话
PPT文档演模板
现代通信技术电话交换
• 一、 基本定义
• 所谓随路信令方式就是指在所接续的话路中传递 各种所需的功能信号的信令方式。
• 具体地说，随路信令方式就是在所接续的话路中 传递两局间所需的占线、应答、拆线等监视信令及控 制接续的选择信令和证实信令等。
• 我国目前采用机电制交换机的交换局间和与这些 机电制交换局相接的数字程控交换局间都是采用这种 随路信令方式。
• 三、 7号信令系统的基本消息格式
• 四、 7号信令的数据链路
• •
PPT文档演模板
现代通信技术电话交换
• 一、 公共信道信令方式的基本概念
• 公共信道信令的主要特点是将信令通路与话 音通路分开，而将若干条电路的信令集中在一条 专用于传送信令的通道上传送。这一条信令通道 就叫作公共信道信令数据链路。 • 在使用公共信道信令传送局间话路群的信令 时，根据通话电路和信令链路的关系，通常采用 两种工作方式，即直联工作方式和准直联工作方 式。
PPT文档演模板
现代通信技术电话交换
• 二、 功能及分类
• 在应用随路信令方式的网路中，信令按其功 能可分为监视信令和选择信令两类。
• 1 监视信令 • • 2 选择信令
PPT文档演模板
现代通信技术电话交换
• 3.4.4 公共信道信令方式及7号信令系统
• 一、 公共信道信令方式的基本概念
• 二、 7号信令系统结构
• 电话网的信令系统应具有监视功能、选择功能和
PPT文档演模板
现代通信技术电话交换
• 3.4.2 信令的分类
• 一、 用户线信令 • • 二、 局间信令
PPT文档演模板
现代通信技术电话交换
• • 3.4.3 随路信令方式的基本概念 • 一、 基本定义
• 二、
• • 三、 我国电话网中使用的随路信令方式
• (2) 根据链路状况提供的链路状态信令单元 (LSSU)，用于提供链路状况信息(如正常或各种故障 等)
• (3) 插入信令单元(FISU)的作用是，当没有消息 信令单元或链路状况信令单元传送时，就用
•“插入信令单元”来填补，在信令链路上发送出去
PPT文档演模板
现代通信技术电话交换
3rew
演讲完毕，谢谢听讲!
• 三、
•
PPT文档演模板
现代通信技术电话交换
• 一、 程控数字交换系统结构
• 对数字交换系统的总体结构而言，各种制式 均不一致，但就其功能来分，大致可分为下述四 个部分： • • (1) • (2) • (3) • (4) 运转维护系统。
PPT文档演模板
现代通信技术电话交换
• • 二、 程控数字交换的基本原理 • • • 1 用户级网络 • •2
(7) 测试
PPT文档演模板
现代通信技术电话交换
• 2 中继线路终端
• ·模拟中继线终端 • ·数字中继线终端
• 数字交换是通过时隙交换来实现的。
• 时隙交换一般采用随机存储器来实现。下图为 一个实现一端PCM系统的30个话路间交换的随机存 储器。
PPT文档演模板
现代通信技术电话交换
PPT文档演模板
• (1) 识别主叫 • (2) 接收被叫号码 • (3) 测试 • (4) 接通 • (5) 接收被叫应答 • (6) 拆线
PPT文档演模板
现代通信技术电话交换
3.2 程控数字交换的基本概念及原理
3.2.1 程控数字交换的基本概念 3.2.2 程控数字交换原理及交换网络
PPT文档演模板
现代通信技术电话交换
PPT文档演模板
现代通信技术电话交换
PPT文档演模板
现代通信技术电话交换
• 程控交换机可以有以下各种用户服务性能。
•
(1) 缩位拨号
•
(2) 热线服务
•
(3) 闹钟服务
•
(4) 转移呼叫
•
(5) 免打扰服务
PPT文档演模板
现代通信技术电话交换
• 3.2.2 程控数字交换原理及交换网络
• • 一、 程控数字交换系统结构 • • 二、 程控数字交换的基本原理
PPT文档演模板
现代通信技术电话交换
• 三、 7号信令系统的基本消息格式
•
• 在7号信令系统中，消息是以信令单元的 方式传递的。 • • 信令单元的来源不同，其格式也不同。 它的三种基本格式如下图所示。
PPT文档演模板
现代通信技术电话交换
PPT文档演模板
现代通信技术电话交换
•
• (1) 由用户产生的长度可变的消息信令单元 (MSU)
现代通信技术电话交换
• 三、 数字交换网络
• 利用随机存储器原理来完成时隙交换功能的 •设备称为数字交换网络。在程控数字交换系统中 的数字交换网络基本上有两类：时间接线器—— T接线器；空间接线器——S接线器。 • • 1 时间接线器——T接线器 • 2 空间接线器——S接线器 • 3 TST时分接续网络 •4
PPT文档演模板
现代通信技术电话交换
•
•
3.3 程控数字交换机软件系统原理
•
•
3.3.1 电话交换的呼叫接续过程
•
3.3.2 呼叫处理程序的组成
•
PPT文档演模板
现代通信技术电话交换
• 3.3.1 电话交换的呼叫接续过程
•
• 程控交换机的呼叫处理接续过程与其他制式交换 机一样，可分为如下几个阶段：
PPT文档演模板
现代通信技术电话交换
PPT文档演模板
现代通信技术电话交换
•
• ① 当用户摘机时，用户摘机信号送到发端交换机； • • ② 发端交换机收到用户摘机信号后，立即向主叫用户
• ③ 主叫用户拨号，将被叫用户号码送给发端交换机； • • ④ 发端交换机根据被叫号码选择局向及中继线，发端 交换机在选好的中继线上向终端交换机发送占用信号，并 把被叫用户号码送给终端交换机；
PPT文档演模板
现代通信技术电话交换
