直流系统接地详解

合集下载

直流接地原理

直流接地原理
直流接地原理是电气工程中非常重要的一个概念，它涉及到电气系统的安全性
和稳定性。

在电气系统中，接地是一种常见的保护措施，它可以有效地减少电气设备损坏和人身安全事故的发生。

本文将详细介绍直流接地原理的相关内容，包括其定义、作用、实施方法以及在电气系统中的应用。

直流接地原理是指将电气系统中的中性点或其他特定点接地，以减小系统对地
的电压，保护设备和人身安全的一种措施。

在直流电路中，接地可以有效地消除系统中的漏电流，防止设备绝缘损坏和人身触电事故。

同时，接地还可以提高系统的运行稳定性，减小地电压的波动，保证设备正常运行。

直流接地的实施方法主要有单点接地和多点接地两种。

单点接地是指将系统中
的中性点通过接地电阻或接地电感接地，多点接地是指将系统中的多个点分别接地。

在实际工程中，选择合适的接地方法需要考虑系统的特点、运行环境和安全要求等因素。

在电气系统中，直流接地原理具有广泛的应用。

例如，在发电厂、变电站、工
矿企业和建筑物等场所，都需要对电气系统进行接地保护。

此外，在电气设备的设计和制造中，也需要考虑接地的要求，确保设备的安全可靠运行。

总之，直流接地原理是电气工程中至关重要的一部分，它对系统的安全性和稳
定性起着至关重要的作用。

通过本文的介绍，相信读者对直流接地原理有了更深入的了解，对电气系统的设计、运行和维护将有所帮助。

希望本文能够为相关领域的工程师和技术人员提供一些参考和借鉴，推动电气工程领域的发展和进步。

直流系统接地处理

直流系统接地处理引言直流系统接地处理是在直流电力系统中进行的一种重要的电气安全措施。

接地处理的目的是为了确保系统的安全运行，减少电气事故的发生。

本文将对直流系统接地处理的原理、方法和常见问题进行详细探讨，以帮助读者更好地理解和应用这一技术。

直流系统接地处理的原理直流系统接地处理的原理是通过将直流系统中的某一点接地，以形成一条安全的电气回路。

接地的目的是将系统中的故障电流引入地，防止电流通过人体造成触电事故，并减少对设备的损坏。

接地的方式可以分为直接接地和间接接地两种。

直接接地是将系统的一个点与地之间直接连接，形成一条低阻抗的接地电路。

这种接地方式适用于电压等级较低的直流系统，可以快速引导故障电流入地，确保系统的安全运行。

间接接地是通过接地故障电流的阻断装置来实现接地处理。

这种接地方式适用于电压等级较高的直流系统，可以在故障发生时，自动开启接地装置，将故障电流引导入地。

直流系统接地处理的方法直接接地方法直接接地方法是直接将系统的一个点与地之间连接，形成一条低阻抗的接地电路。

这种方法简单直接，适用于电压等级较低的直流系统。

接地电路应采用低阻抗的接地电极，通常使用大地网作为接地电极。

大地网可以起到扩大接地面积、降低接地电阻的作用，提高接地效果。

接地电路的设计应考虑接地电流的范围及其对系统设备的影响。

接地电流过大可能会导致设备损坏，因此需要合理选择接地电流的限值。

间接接地方法间接接地方法是通过接地故障电流的阻断装置来实现接地处理。

该方法适用于电压等级较高的直流系统。

间接接地方法一般采用继电器和保护装置组成的接地保护系统。

当系统发生接地故障时，继电器会自动检测到故障，并触发接地保护装置的动作，将故障电流引导入地。

接地保护系统的设计应考虑故障检测的可靠性和动作速度。

合理选择继电器和保护装置的类型和参数，以确保系统的安全运行。

直流系统接地处理的常见问题接地电阻过大接地电阻过大会导致接地效果不佳，无法及时引导故障电流入地。

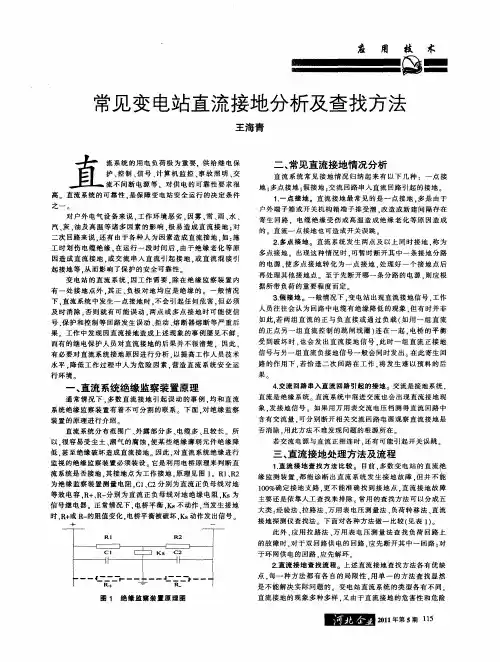

常见变电站直流接地分析及查找方法

护、制、号、算机监控、故照明、控信计事交问断电源等．对供电的可靠性要求很
Ｊ＿ —－‘
不流
高。直流系统的可靠性，保障变电站安全运行的决定条件是
之一。
对户外电气设备来说，作环境恶劣，雾、、、、工因雪雨水
受到破坏时．会发出直流接地信号．时一组直流正接地也此信号与另一组直流负接地信号一般会同时发出在此寄生回
路的作用下。恰逢二次回路在工作．发生难以预料的后若将
果。
水平．降低工作过程中人为危险因素．造直流系统安全运营行环境。
一
、
直流系统绝缘监察装置原理
４交流回路串入直流回路引起的接地。交流是接地系统，．
通常情况下．数直流接地引起误动的事例，和直流多均系统绝缘监察装置有着不可分割的联系。下面．绝缘监察对装置的原理进行介绍
变电站的直流系统．因工作需要。在绝缘监察装置内除
的电源．多点接地转化为一点接地．理好一个接地点后使处
再处理其他接地点。至于先断开哪一条分路的电源．应根则
有一处接地点外，正、其负极对地均应是绝缘的。一般情况

关于直流系统的接地故障

监测点安装数量的限制，很难将接地故障缩小到一个小的范围。而且该装置必须进行施工安装，对旧系统的改造很不便。此类装置还普遍
接地大多数情况不是一个点，可能对直流电路来讲仅仅是个中性点的概是多个点，或者是一个片，真正通过念，这个地与交流的 “ 地 ”是截然不大个金属点去接地的情况是比较少同的。如果直流电源系统正极或负极对
（）直流接地选线装置监测法２
这是一种在线监测直流系统对
、
关于直流系统接地
ｌ、什么叫直流系统接地？
（）负接地可能导致断路器的３拒跳闸，断路器不会跳开，产生拒动，会使事故越级扩大。
■ Ｉ； — …
Ｄ：１．９９ｊｉｎ１０－９２２１．４０６ＯＩ０３６／．ｓ．０１８７．０１０．５ｓ
关于直流系统的接地故障
毛雁宾新疆新华水电克孜尔电厂
发电厂、变电站直流系统是十分重要的电源系统，它是一个独立的电源，不受发电机、厂用电、站用变以及
及安全直接影响到整个系统的安全，由于电力系统应用直流电源的特殊低或称片接地。（）正接地可能导致断路器误２

直流系统接地现象及处理方法

直流系统接地现象及处理方法
一、直流系统接地现象
在直流系统中，接地故障可能会引起接地电流和接地电压的产生，进
而导致电力设备运行不稳定，甚至导致设备损坏。

接地故障导致的接地电流和接地电压具体表现如下：
1. 接地电流增加。

当直流电路接地故障时，会导致接地电流的增加。

接地电流过大会使设备过热、损坏，对电力系统造成严重威胁。

2. 接地电压升高。

接地故障还会导致接地电压升高，这会引发设备绝
缘击穿、放电、耗损，甚至会导致电气火灾等。

二、处理方法
针对直流系统接地现象，我们可以采取如下处理方法：
1. 建立接地保护装置。

在直流系统中，需要建立合适的接地保护装置，及时探测、定位和清除接地故障，从而避免接地电流和接地电压的过高。

2. 选用合适的电力设备。

在直流系统中，我们应尽量选用抗接地电流
和接地电压干扰的电力设备，以降低接地故障的发生率。

3. 优化系统接地方式。

正确选择接地方式，有利于减少接地电压，降
低接地电流，提升直流系统的稳定性和可靠性。

4. 提高防备接地故障的意识。

在日常运维中，应加强接地故障的防范
意识，掌握接地故障的发生规律和处理方法，及时消除隐患，确保电
力系统安全运行。

总之，在直流系统中，接地故障是一项严峻的问题，需要采取有效的
措施来预防和处理。

只有加强技术研发和培训，提高人员意识和能力，才能确保直流系统的稳定性和安全性。

直流接地故障解释

直流接地故障是一种在电力系统中常见的故障，主要是由于直流电源系统中的某一极相对于中性点的绝缘电阻低于某一规定值。

具体来说，当直流系统的正负极中的某一个极存在接地情况时，就会发生接地故障。

这种故障可能会导致系统的短路，甚至可能引发火灾、爆炸等严重后果。

直流接地故障的产生原因有多种，包括但不限于：室外端子箱或机构箱内潮湿积水、设备金属外壳生锈、直流回路因质量问题或老化及某些外力损伤还引起的绝缘性能下降等。

此外，二次回路绝缘材料不合格、绝缘性能低，或年久失修、严重老化，或存在某些损伤缺陷、如磨伤、砸伤、压伤、扭伤或过流引起的烧伤等，也可能导致直流接地故障。

直流系统发生一点接地故障时，虽然不会立即引起短路电流，但仍需及时查找接地点并尽快消除接地故障，以防止另一点接地导致信号装置、继电保护及自动装置、断路器的误动作或拒绝动作，有可能造成直流电源短路，引起熔断器熔断，或快分电源开关断开，使设备失去操作电源，引发电力系统严重故障乃至事故。

因此，对于直流接地故障，必须加强在线监测，迅速查找并排除接地故障，以杜绝因直流系统接地而引起的电力系统故障。

剖析直流系统接地的问题及其解决措施

剖析直流系统接地的问题及其解决措施变电站直流系统是全站保护、自动装置、监控、通讯系统能源，必须确保其安全、稳定、可靠运行。

直流系统是绝缘系统，正常时，正、负极对地绝缘电阻相等，正、负极对地电压平衡。

发生一点接地时，正、负极对地电压发生变化，接地极对地电压降低，非接地极电压升高，在接地发生和恢复的瞬间，经远距离、长电缆起动中间继电器跳闸的回路可能因其较大的分布电容造成中间继电器误动跳闸（可采用较大起动功率的中间继电器来避免），除此之外，对全站保护、监控、通讯装置的运行并没有影响。

但是，存在一点接地的直流系统，供电可靠性大大降低，因为在接地点未消除时再发生第二点接地，极易引起直流短路和开关误动、拒动，所以直流一点接地时，设备虽可以继续运行，但接地点必须尽快查到，立即消除或隔离。

运行实践中发现，直流接地不仅会造成继电保护误动、拒动，甚至会造成采用直流控制的设备误动、拒动，以至损坏设备，造成大面积停电、系统瓦解的严重后果。

对于生产现场而言，电厂多年运行后，电缆绝缘普遍下降，各种端子箱、机构箱、刀闸辅助接点箱等生锈损坏，密封性下降，遇雨、雪、湿雾天气，易发生接地；而且，往往为非金属性接地（对地阻值高）、多点接地、正负极均有接地以及正负极绝缘电阻之差较小，形成对称性接地故障接地性质。

而目前直流绝缘监察装置对于直流系统执着地监察报警采用电桥平衡原理，对上述高阻对称性接地无法有效检测。

因受电桥平衡原理的限制，装置只能监测非对称性直流接地故障，在正、负极绝缘电阻均等下降或其值相接近时，装置不能反应。

而且，若两极绝缘电阻相差较大，而实际上任一级的绝缘水平并未低于允许值的情况下，也可能报警，使检测人员误认为绝缘水平下降。

随着微机保护大量抗干扰电容的安装使用，直流系统开环辐射供电运行方式的采用使直流系统的对地电容电流增大。

现使用向系统注入信号方式的微机型绝缘支路选线装置，实际上已无法实现对接地支路的有效查找。

当电容电流大于检测装置对绝缘电阻泄漏电流的整定值时，将造成误发信号，影响装置的正确判断，运行实践也证明：淮北国安电力有限公司安装有国内某厂的接地选线仪。

48V直流接地的分析与探讨

48V直流接地的分析与探讨48V直流接地是电力系统中常见的一种电气接地方式，它在工业、通讯、建筑等领域都有广泛的应用。

接地是指将电气设备的金属外壳或者其他带电部件连接到地面，以保证人身安全和设备正常运行。

在直流系统中，接地也是非常重要的，其作用和原理与交流接地有所不同。

下面将对48V直流接地进行分析与探讨，探讨其作用、优势、应用场景以及需要注意的问题。

我们来了解一下48V直流接地的作用。

直流接地的主要作用是保护设备和人身安全，防止电压冲击和漏电事故的发生。

当设备发生漏电或故障时，接地可以将电流引向大地，避免人体触电。

接地还可以提供电气设备的静电屏蔽、消除电磁干扰、减小接地极的电位差等功能，对维护电气系统的稳定运行和延长设备寿命也起到了关键作用。

48V直流接地相比交流接地有其独特的优势。

48V直流接地可以避免因为电流方向变化导致的接地电位差问题，提高了电气设备的安全性和稳定性。

直流接地在通信、数据中心等领域的应用越来越广泛，因为直流信号传输更加稳定，噪声小，能耗低，有利于提高系统的效率和可靠性。

直流接地还可以减小设备的泄漏电流，提高系统的绝缘性能，降低维护成本。

接下来，我们来探讨48V直流接地在不同领域的应用场景。

在工业领域，直流接地常用于电力系统、工控系统、电机驱动等设备的接地。

而在通讯领域，直流接地常用于通信基站、光纤传输系统、卫星地面站等设备的接地。

在建筑、医疗、航天等领域，也都有广泛的直流接地应用。

48V直流接地已经成为现代电气系统中不可或缺的一部分，其在各个行业的应用越来越广泛，为各个行业的发展提供了强大的支持。

我们需要注意一些与48V直流接地相关的问题。

需要严格按照国家标准和规定进行接地设计和施工，确保接地系统的可靠性和有效性。

需要对接地系统进行定期的检查和维护，保持接地电阻的稳定性。

需要注意避免接地回路中的电流共享问题，防止电位差过大，导致设备损坏或者人身安全问题。

在进行接地工程设计和施工时，需要结合具体的场景和要求，综合考虑各种因素，确保接地系统的稳定性和有效性。

直流系统接地的原因及处理方式

直流系统是发电厂的重要组成部分，承担着为控制回路、信号回路、继电保护、自动装置及事故情况下的直流润滑油泵、密封油泵、照明等设备供电的任务。

直流系统犹如人体内的控制神经一样具有非常重要的地位和作用，对保证发供电设备的安全投运和可靠切除起着关键作用。

所谓直流系统接地，系指直流系统中一极与大地绝缘情况遭到破坏而发生的情况，此时该极与大地带有同极性之特性。

若该极全接地则大地对另一极之间为全电压〈母线〉，直流一极发生接地后，由于构不成回路，所以对设备运行一般来说危害不大，同时另一极也发生接地，则可构成回路，往往造成直流短路或设备继电保护装置误动作。

所以，发生一极接地后，应迅速找出接地点并排除，以防发展成为两极接地。

当直流系统发生一点接地时，由于没有短路电流，熔断器不会熔断，仍可继续运行，但必须及时处理；否则，当发生另一点接地后，便可能构成接地短路，造成继电保护、信号、自动装置误动或拒动，或造成直流保险熔断，使保护及自动装置、控制回路失去电源。

同极两点接地，还可能将某些继电器短接，不能动作与跳闸、越级跳闸，以致损坏设备，扩大事故范围，严重威胁系统的安全运行。

直流正极接地有造成保护误动的可能，直流负极接地有造成保护拒动的可能。

1、故障现象2012年8月17日，某电厂（2*640MW机组）110V直流系统绝缘监测仪发接地告警，显示负极对地电阻为0Ω，无法确定接地支路。

现场用万用表测量负极对地电压为0.2V，正极对地电压为116.8V，判断本次接地为负极直接接地。

此时1台机组正值检修期间，全厂仅1台机组运行，消缺风险很大。

直流系统中若出现两点同时接地，就很可能造成继电保护装置、自动装置等误动或拒动，熔断丝烧断等故障，将带来更大的风险与隐患。

电厂经研究决定立即组成接地查找小组，开展接地点查找工作。

2、故障可能原因分析接地查找小组通过对故障进行讨论，确定故障原因可能有以下几点：1）基建遗留的故障隐患。

在基建施工时，由于施工及安装问题导致的故障隐患，因直流系统的特点，在投产初期隐患不易控制和检查，投运时间越长，系统接地故障的发生概率就越大。

直流系统接地危害及处理

一、直流系统的作用直流系统在发电厂和变电站中为控制、信号、继电保护、自动装置及事故照明等提供可靠的直流电源。

它还可为操作提供可靠的操作电源。

直流系统的可靠与否，对发电厂变电站的安全运行起着至关重要的作用，是发电厂和变电站安全运行的保证。

二、直流系统接地的危害发电厂、变电站直流系统接地是一种易发生且对电力系统危害性较大的故障。

直流系统正极接地，就会有造成继电保护误动的可能，因为一般跳闸线圈（如出口中间继电器线圈和跳闸线圈等）均接电源负极，回路再发生接地或绝缘不良就会形成两点接地，引起保护误动；直流系统负极接地，如果回路中再有一点接地，形成两点接地可将跳闸回路或合闸回路短路，保护拒动，此时系统发生故障，保护的拒动必然导致系统事故扩大（即越级扩大事故），同时还可能烧坏继电器的触点和烧保险。

典型的断路器控制回路简图如图1所示，当直流电源的正极A点发生了一点接地后，如在以下的各点又发生一点接地，构成两点接地时，将发生不同的后果。

图1 直流系统两点接地分析示意图FU1、FU2—熔断器；SA—断路器操作把手；RD—断路器位置红灯；Y2—跳闸线圈；KA1、KA2—保护用电流继电器的常开触点；KM—中间继电器如在负极B点又发生接地时，造成直流电源短路，熔断器FU熔断，断路器将失去操作电源。

在正极的C点又接地时，即将电流继电器的常开触点KA1、KA2短接，中间继电器KM起动，其触点闭合，使断路器的跳闸线圈Y2通过电流而发生误跳闸。

此时，一次系统并未发生故障，故称为“误动作”。

实际上，如第二个接地点发生在正极的D点或E点时，都能使断路器误动作。

因此，当正极发生一点接地后，危险性很大。

如负极的B点首先发生接地，而后在正极的C点或E点又发生接地形成两点接地时，如果此时保护动作将引起直流短路，不但断路器拒绝跳闸，而且电源熔断器熔断，同时短路电流有可能烧坏继电器。

为了防止直流系统发生两点接地造成严重后果，当直流系统发生一点接地时，必须及时找出接地点并加以消除。

直流系统接地详解

直流系统接地详解，绝对不容错过哟！时常听着技术人员与客户沟通：当直流输电系统以单极大地方式运行时，在直流接地极附近有直流电流从地中经直接接地的中性点流入交流变压器中，会造成变压器出现直流偏磁问题，这其中的直流系统接地到底是怎么一回事儿，你弄明白了么1、直流系统的重要性所谓直流系统，是可以为设备各种动作提供可靠稳定不间断的电源，直流系统自身的可靠性直接影响到整个系统的安全。

需要强调的一点是：直流电源是十分稳定可靠的，但是由于控制保护回路的应用，使直流系统的故障成为电力系统更大故障的事故隐患，这就是我们常说的直流系统接地故障危害。

2、什么是直流接地直流电源系统正极或负极对地间的绝缘电阻值降低至某一整定值，或者低于某一规定值这时我们称该直流系统有正接地故障或负接地故障。

3、直流接地故障的危害1、直流正极接地：有保护及自动装置误动的可能。

因为一般跳合闸线圈、继电器线圈与负极电源接通，若这些回路在发生一点接地，就可能引起误动、误跳；2、直流负极接地，可能使继电保护、自动装置拒绝动作。

同时，直流回路短接，使电源保险熔断，失去保护及操作电源，并且可能烧坏继电器接点。

3、直流系统正负极各有一点接地，会造成短路使电源保险熔断，使保护极自动装置、控制回路失去电源。

4、小编还从技术人员那里也曾了解过，变电站变压器主变中性点直流接地状况，如果遇上直流电流的超标入侵，产生的直流系统接地故障会使得变电站带来极大的功能电能损耗，这是需要及时安装直流偏磁抑制装置预防的。

安徽正广电作为直流偏磁治理的电力窗口，不断分享行业技术发展以及最新的直流偏磁仿真、测试、治理知识，安徽正广电励志成为客户们的最佳服务者，我们必将以合作共赢的原则，与大家携手畅游电力的海洋！。

直流电源接地危害

一、关于直流系统接地1、什么叫直流系统接地由于直流电源为带极性的电源,即电源正极和电源负极;交流电源是无极性电源,电力系统交流电源有一个真正的“地”,这个地也是电力系统安全的一个重要概念;为了系统安全,变电站、发电厂所有设备的外壳都会牢牢的接在这个“地”,而且希望其阻抗越低越好;直流电源的“地”对直流电路来讲仅仅是个中性点的概念,这个地与交流的“大地”是截然不同的; 如果直流电源系统正极或负极对地间的绝缘电阻值降低至某一整定值,或者低于某一规定值,这时我们称该直流系统有正接地故障或负接地故障;2、直流系统为什么会接地发电厂、变电站直流系统所接设备多、回路复杂,在长期运行过程中会由于环境的改变、气候的变化、电缆以及接头的老化,设备本身的问题等等,而不可避免的发生直流系统接地;特别在发电厂、变电站建设施工中或扩建过程中,由于施工及安装的种种问题,难以避免的会遗留电力系统故障的隐患,直流系统更是一个薄弱环节;投运时间越长的系统接地故障的概率越大;3、直流系统接地的危害1接地分类:由于直流系统网络连接比较复杂,其接地情况归纳起来有以下种种：按接地极性分为正接地和负接地；按接地种类可分为直接接地,亦称金属接地或全接地和间接接地,亦称非金属接地或半接地；按接地的情况可分为单点接地、多点接地、环路接地和绝缘降低或称片接地;2、正接地可能导致断路器误跳闸由于断路器跳闸线圈均接负极电源,故当发生正接地时可能导致断路的跳闸,如图所示,当图中的A点和B点同时接地,相当时A、B两点通过大地连起来,中间继电器KM必然动作造成断路器的跳闸;同理,当图中的A点和C点同时接地,和图中的A点、D点同时接地均可能造成断路的跳闸;3、负接地可能导致断路器的拒跳闸:如图所示,当图中的B点、E点同时接地,这B、E点通过地连通后,将中间继电器KM短接,此时如果系统发生事故,保护动作,由于中间继电器KM 被短接,KM不动作,断路器不会跳开,产生拒动,使事故越级扩大;从以上分析看出,直流系统如果仅仅是一点接地,对二次回路不会造成事故,如果有两点接地,就可能发生断路器误动或拒动;就动作的实际情况看,当直流系统监测回路发出预告信号报警,显示该系统接地,可以断定,直流系统的接地故障已经造成了断路器可能发生误跳或拒跳的事故隐患,应立即排除;二、怎样查找、排除直流系统接地故障排除直流接地故障;首先要找到接地的位置,这就是我们常说的接地故障定位;直流接地大多数情况不是一个点,可能是多个点,或者是一个片,真正通过一个金属点去接地的情况是比较少见的;更多的会由于空气潮湿,尘土粘贴,电缆破损,或设备某部分的绝缘降低,或外界其它不明因素所造成;大量的接地故障并不稳定,随着环境变化而变化;因此在现场查找直流接地是一个较为复杂的问题;1、查直流接地的方法1、拉回路法：这是电力系统查直流接地故障一直沿用的一个简单办法;所谓“拉回路”,就是停掉该回路的直流电源,停电时间应小于三秒;一般先从信号回路,照明回路,再操作回路,保护回路等等;该种方法,由于二次系统越来越复杂,大部分的厂站由于施工或扩建中遗留的种种问题,使信号回路与控制回路和保护回路已没有一个严格的区分,而且更多的还形成一些非正常的闭环回路,必然增大了拉回路查找接地故障的难度;正由于回路接线存在不确定性,往往令在拉回路的过程中,常常发生人为的跳闸事故,再加上微机保护的大量应用,微机保护由于计算机的运行特性也不允许随意断电;2001年10月,广西电力局中心调度所继保科发文,明令禁止“拉回路”查找直流接地;“拉回路”可能导致控制回路和保护回路重大事故发生;2、直流接地选线装置监测法这是一种在线监测直流系统对地绝缘情况的装置;该装置的优点是能在线监测,随时报告直流系统接地故障,并显示出接地回路编号;缺点是该装置只能监测直流回路接地的具体接地回路或支路,但对具体的接地点无法定位;技术上它受监测点安装数量的限制,很难将接地故障缩小到一个小的范围;而且该装置必须进行施工安装,对旧系统的改造很不便;此类装置还普遍存在检测精度不高,抗分布电容干扰差,误报较多的问题;如果能有一种在监测点上不受限制,检测精度较高,选线准确的直流接地选线装置,应是一种较好的选择;3便携式直流接地故障定位装置故障定位法该装置是近几年开始在电力系统较为广泛应用的产品;该装置的特点是无需断开直流回路电源,可带电查找直流接地故障;完全可以避免再用“拉回路”的方法,极大地提高了查找直流接地故障的安全性;而且该装置可将接地故障定位到具体的点,便于操作;目前生产此类产品的厂家也较多,但真正好用的产品很少,绝大部分产品都存在检测精度不高,抗分布电容干扰差,误报较多的问题;三、查找直流系统接地故障的深层次分析据现场使用情况反映,绝大部分查找直流系统接地故障的装置都不是很好用,其原因要从直流系统接地说起,由于发电厂、变电站的直流系统是一个庞大的、复杂的直流电源网络,所接设备多,母线、小母线层层分布,回路纵横交错,客观上增大了查找直流接地故障的难度;1、关于分布电容的讨论我们知道电容的特性是对直流呈现开路,对交流呈现一定阻抗特性,其阻抗的计算公式Zc=1/2πfC其中f为交流信号频率,C为电容量,C越大,该电容呈现的容抗就越小,频率越高,该电容呈现的容抗也越小;变电站、发电厂直流系统的对地分布电容情况是直流系统越大,回路越复杂,所接设备越多,系统呈现的对地分布电容也越大,我们曾对100KV、220KV和500KV不同电压等级的变电站的直流系统做过测试,其分布电容大致呈现如表A所示;按现场运行经验,变电站、发电厂直流系统的对地分布电容还与发电厂、变电站的投运时间有关,投运时间越长的变电站,分布电容也更大,一般来说,如果查找直流接地的检测装置以叠加低频交流检测信号方式在直流系统上,假设点的交流信号频率f=2Hz目前绝大多数装置都采用5Hz,那么,直流系统的分布电容对检测装置所叠加的低频交流信号.2、对直流系统接地故障的定义标准的讨论上面说过直流接地是指直流系统正或负极对地绝缘阻抗值降低到某个规定值或某个设定值时,我们称直流系统发生了接地故障;电力系统对直流系统的接地故障目前尚无统一的标准,各个厂站按各自的要求将接地故障报警值按对地电压不平衡情况定义;直流系统绝缘监测普遍采用平衡电桥方式来判定对地绝缘,即为正或负对地绝缘降低时,平衡电桥失去平衡,绝缘监测指示上正对地或负对地电压会升高或降低;由于平衡电桥回路选用的电阻目前尚无统一标准;各直流屏生产厂家均有不同的平衡电桥电阻取值,就现场实际运行情况,平衡电桥的电阻取值从1K—36K不等,这样仅仅用对地电压的变化来说明接地故障的程度,显然不是十分准确的;直流系统对地的绝缘情况,准确的说,应该用阻抗来衡量; 发达国家的电力系统,对一座较大规模的发电厂、变电站,直流系统对地绝缘阻抗的报警值设定在50KΩ,目前我国一些全套引进进口设备,管理先进的个别发电厂如大亚湾核电站,直流系统绝缘告警值仍沿用国外标准,设为50KΩ;事实上绝大部分的电厂、变电站,由于种种原因,其接地故障报警值一般设在5K—25K之间,有些甚至更低;这就形成一个直流系统接地故障的怪圈,运行水平高、管理严格的发电厂、变电站,比运行水平低、管理松散发电厂、变电站的直流接地故障概率似乎还高;个别运行水平低下的变电站一两年也难有直流接地故障报警;其根本在于直流系统绝缘监测平衡电桥电阻取值的极大差异,造成对地绝缘整定值过低,无法真正体现实际的绝缘情况;哪怕断路器因直流系统接地故障有过误跳,也查不到事故真正原因;3、关于多点接地及闭合环路接地,正负同时接地的讨论多点接地、环路接地、正负同时接地是查找直流系统接地故障的难点,这类接地故障对系统危害更大;“拉回路”是难以拉出接地回路的;目前应用中的无论是直流接地选线装置还是便携式查找接地装置,绝大部分都无力处理以上的接地;因为此类接地故障较为复杂,要求检测设备具有相当高的精度,抗分布电容指标较高,否则就会出现误报,使检测无法进行;环路接地检测时,要能精确区分接地环路的不同位置接地程度的差异,经分析比较,逐步逼近真正的接地故障点;同样多点接地,无论是处于同一回路,还是分处于不同回路,在主回路上还能判别,往下查找已查不出接地支路或分支路,检测设备的精度显然不够;如果检测设备的抗分布电容干扰指标不够,还可能会出现更多误报;正负同时接地,目前大部分直流系统绝缘监测,已不能有效的报告接地故障,平衡电桥方式判定出的,仅仅是正接地故障和负接地故障,同时接地时对地绝缘的差值;因此,定期巡检直流系统的对地绝缘,对运行安全要求较高的发电厂、变电站已十分必要;综上所述,用仪器查找直流系统接地,最重要的是要解决直流系统分布电容的干扰,提高查找检测设备的检测精度,解决受对地分布电容干扰大和多点接地、环路接地的误报问题;四、怎样正确选择直流接地故障查找地装置按现场的运行经验,从上面分布电容产生的对地容抗经验数据分析,选择直流接地故障查找地装置,一定要严格掌握两个重要指标,其一是装置抗分布电容干扰,目前绝大多数生产厂家的设备都未列出该指标;要求其抗分布电容干扰,对地分布电容系统总值应大于或等于80MF,回路的对地分布电容系统值应大于或等于8MF；其二是检测接地故障的对地阻抗值应大于或等于40KΩ;达不到上述两个指标的直流接地故障查找地装置,在现场应用中,对大部分的直流系统接地故障往往检测不出,更不用说用作定期巡检装置;五、查找直流接地故障的技巧1、查找及时;因直流接地故障常常随环境、气候的变化而变化,十分不稳定,造成难以查找的事故隐患,只要出现故障应立即查找;2、定期巡检直流系统的对地绝缘;不一定故障出现时再去查找排除;利用精度较高的查找装置定期对各个直流回路进行检查,记下绝缘较差的直流回路,待气候渐湿时,再重点监测;目前已有部分电厂和变电站采用此法,并已开始建立这种经常性的工作主要在500KV变电站和部分接地较多的30万KW以上发电机组;3、按序查找,先信号回路,事故照明回路,再操作回路,控制回路,保护回路;先重点检测绝缘情况较差的回路;4、对环路供电的直流系统应先断开环路开关,如果客观上已断不开的环路此类情况现场情况很多,应对检测到的接地故障回路环路接地,表现出来一般都是两个以上回路其接地精度仔细分多样,找出接地更严重的回路,继续查找;5、选用高精度的查找装置,对接地告警比较严重的,大部分情况都并非一点接地,应用精度较高的检测装置区分不同故障程度的回路,从接地故障严重的回路的入手;现场用的设施中,绝大部分都是以电作为能源的,随着水平的提高,接触电气设施的人越来越多,而这些人的安全用电知识和技能水平又相对偏低,不能辨识危害和危险,在遇到触电事故后又缺乏及时有效的急救措施,因此在安装用于电气设施过程中易发生触电伤亡事故;据统计每年因触电事故死亡人数都占到全部事故死亡人数7％以上,经济损失更大,加强现场安全用电,防止触电事故的发生刻不容缓; 从事施工现场安全管理校准多年,在现场检查发现很多用电设施、设施校准环境很差,经常和水、泥浆打交道,由于维修保养不及时,破损、老化严重,造成用电设施、设施绝缘特性下降,而现场电工对这些用电设施、设施不能定期进行绝缘电阻测试,如果这类用电设施、设施保护装置特性差的话,操作人员校准过程中极容易造成直接触电事故;因此,良好的绝缘是保证设施和线路正常运转的必要条件,也是防止触电伤亡事故的重要措施;而直流绝缘检测装置不同于传统的兆欧表,检测准确度高更加智能化为设备的良好运行打下基础防患于未然及时的测量并排除一点接地防止出现两点接地对人身和设备造成损伤由于直流系统馈线网络连接比较复杂,按接地极性可分为正接地和负接地;按接地种类可分为直接接地亦称金属接地或全接地和间接接地亦称非金属接地或半接地;按接地的情况可分为单点接地、多点接地、环路接地和绝缘降低;根据研究表明正接地可能导致断路器误跳闸,由于断路器跳闸线圈均接负极电源,故当发生正接地时可能导致断路的跳闸;负接地可能导致断路器的拒跳闸;仅对直流系统的接地故障给出报警,不能指示故障所在的直路和接地电阻值,功能过于单调;现场维护人员排除故障时,通常采用人工拉路法;依次短时拉开直流屏所供直流负荷各回路;当切除某一回路时故障消失, 说明故障在该回路内;可操作性比较差,特别是对于重要负荷,短时拉闸都是不允许的;因此,采用该方法的检测装置只适用于很低端的配电房的直流柜系统;对直流系统接地故障的分析与处理作者：佚名来源：中国电力安全管理网发布时间：2007-9-20 21:30:25减小字体增大字体直流系统的用电负荷极为重要,供给继电保护、控制、信号、计算机监控、照明、交流不间断电源等,对供电的可靠性要求很高;直流系统的可靠性是保障所安全运行的决定条件之一; 一、直流系统故障接地的分析直流系统分布范围广、外露部分多、电缆多、且较长;所以,很容易受尘土、潮气的腐蚀,使某些绝缘薄弱元件绝缘降低,甚至绝缘破坏造成直流接地;分析直流接地的原因有如下几个方面：1、二次回路绝缘材料不合格、绝缘性能低,或年久失修、严重老化;或存在某些损伤缺陷、如磨伤、砸伤、压伤、扭伤或过流引起的烧伤等;2、二次回路及设备严重污秽和受潮、接地盒进水,使直流对地绝缘严重下降;3、小动物爬入或小金属零件掉落在元件上造成直流接地故障,如老鼠、蜈蚣等小动物爬入带电回路；某些元件有线头、未使用的螺丝、垫圈等零件,掉落在带电回路上; 二、直流系统接地故障的危害直流接地故障中,危害较大的是两点接地,可能造成严重后果;直流系统发生两点接地故障,便可能构成接地短路,造成继电保护、信号、自动装置误动或拒动,或造成直流保险熔断,使保护及自动装置、控制回路失去电源;在复杂的保护回路中同极两点接地,还可能将某些继电器短接,不能动作于跳闸、致使越级跳闸;1．直流正极接地,有使保护及自动装置误动的可能;因为一般跳合闸线圈、继电器线圈正常与负极电源接通,若这些回路再发生一直接地,就可能引起误动作;如图：直流接地发生A、B两点时,将1LJ、2LJ接点短接,使ZJ误动作跳闸;A、C两点接地时,ZJ接点被短接而误动作跳闸;A、D两点,F、D两点接地,同样都能造成开关误跳闸;同理,两点接地还可能造成误合闸,误报信号; 2、直流负极接地,有使保护自动装置拒绝动作的可能;因为,跳、合闸线圈、保护继电器会在这些回路再有一点接地时,线圈被接地点短接而不能动作;同时,直流回路短路电流会使电源保险熔断,并且可能烧坏继电器接点,保险熔断会失去保护及操作电源;如图所示：直流接地故障发生在B、E 两点,ZJ线圈被短接,保护动作时ZJ不能动作,开关将不能跳闸且保险将会;D、E两点接地时,TQ线圈被短接,保护动作时及操作时开关拒跳,同理,两点接地开关也可能合不上; 直流系统接地故障,不仅对设备不利,而且对整个电力系统的安全构成威胁;因此,规程上规定直流接地达到下述情况时,应停止直流网络上的一切工作,并进行选择查找接地点,防止造成两点接地; 1、直流电源为220伏者,接地在50伏以上; 2、直流电源为24伏者,接地在6伏以上; 三、直流系统接地故障的处理：查找直流接地故障的一般顺序和方法：1、分清接地故障的极性,分析故障发生的原因; 2、若站内二次回路有工作,或有设备检修试验,应立即停止;拉开其工作电源,看信号是否消除; 3、用分网法缩小查找范围,将直流系统分成几个不相联系的部分;注意：不能使保护失去电源,操作电源尽量用蓄电池带;4、对于不太重要的直流负荷及不能转移的分路,利用“瞬时停电”的方法,查该分路中所带回路有无接地故障;5、对于重要的直流负荷,用转移负荷法,查该分路而带回路有无接地故障;查找直流系统接地故障,后随时与调度联系,并由二人及以上配合进行,其中一人操作,一人监护并监视表计指示及信号的变化;利用瞬时停电的方法选择直流接地时,应按照下列顺序进行：①断开现场临时工作电源；②断合照明回路；③断合同信电源；④断合附属设备；⑤断合充电回路；⑥断合合闸回路；⑦断合信号回路；⑧断合操作回路；⑨断合蓄电池回路；在进行上述各项检查选择后仍未查出故障点,则应考虑同极性两点接地;当发现接地在某一回路后,有环路的应先解环,再进一步采用取保险及拆端子的办法,直至找到故障点并消除; 四、查找接地故障时的注意事项：1、瞬停直流电源时,应经调度同意,时间不应超过3秒钟,动作应迅速,防止失去保护电源及带有重合闸电源的时间过长;2、为防止误判断,观察接地现象是否消失时,应从信号、光字牌和绝缘监察表计指示情况综合判断;3、尽量避免在高峰负荷时进行;4、防止人为造成短路或另一点接地,导致误跳闸; 5、按符合实际的图纸进行,防止拆错端子线头,防止恢复接线时遗留或接错；所拆线头应做好记录和标记; 6、使用仪表检查时,表计内阻应不低于2000欧/伏; 7、查找故障,必须二人及以上进行,防止人身触电,做好安全监护; 8、防止保护误动作,必要时在顺断操作电源前,解除可能误动的保护,操作电源正常后再投入保护;。

变电站直流系统的接地分析

变电站直流系统的接地分析摘要：随着我国电力系统的不断发展，对接地设备的要求也日益提高，变电站的安全运行与其接地系统的质量息息相关，与人们的生命安全息息相关。

直流接地系统对变电站的正常运行至关重要，一旦出现故障，将会导致严重的后果，包括直流短路、开关和保护装置的失灵、拒动等。

因此，必须从整个电网的角度出发，加强对直流系统的管理，确保它能够安全可靠地运行。

当主流系统出现故障时，现场操作人员必须迅速做出反应，以便及时发现并解决问题。

他们需要对直流系统的故障进行准确的诊断，并采取有效的措施来处理异常情况。

关键词：变电站；直流系统；接地引言变电站的直流系统至关重要，其由蓄电池组、复式整流、硅整流电容储能、相控以及高频开关等多种电源构成，而且还包括主输出开关、分输出开关以及相应的电缆。

在直流绝缘系统中，当正、负极的绝缘电阻保持一致时，它们之间的地电压也会保持稳定。

一点接地会导致正、负极的电压发生变化，使得接地极的电压下降，而非接地极的电压上升。

尽管这种情况会导致一点接地，但不会影响整个站点的安全性，更不会损害保护、监控、通信等设施的运行。

然而，如果一点接地的直流系统出现了问题，就会导致供电的可靠性下降，因为如果第二点接地仍然存在，就会容易导致直流短路、开关误动、拒动等问题，从而使得即使一点接地，也无法使设备继续运行。

然而，应该迅速发现接触点，并采取措施进行消除和隔离。

1 直流系统发生接地的危害性如果直流系统中只有一点接地，那么它不会对整个电力系统造成严重危害。

但是，如果故障发生了，就必须立即进行维修。

否则，即使只有一点接地，也可能导致严重的后果。

当直流系统的正极与地面相连时，由于跳闸线圈（例如出口中间继电器和跳闸线圈）通常与电源的负极相连，若在此类情况下，由于直流系统的接地或绝缘不足，跳闸线圈就会被连接到正负极，从而导致电流穿越继电器，从而使得保护装置出现误操作。

当直流系统的负极与地面相连时，由于跳闸线圈的短路，就会导致断路器的失灵，从而影响其正常运行。

直流屏的系统接地探讨

关于直流系统接地故障问题的探讨发电厂、变电站直流系统是十分重要的电源系统，它是一个独立的电源，不受发电机、厂用电、站用变以及系统运行方式改变的影响，为电力系统的控制回路、信号回路、继电保护、自动装置及事照明等提供可靠稳定的不间断电源，它还为断路器的分、合闸提供操作电源。

由于直流电源在二次系统所处的重要地位，直流系统自身的可靠及安全直接影响到整个系统的安全，尽管直流电源十分稳定可靠，但实际应用中，由于电力系统应用直流电源的特殊性，特别是控制回路和保护回路的应用，使直流系统的故障成为电力系统更大故障的事故隐患，这就是我们常说的直流系统接地故障危害。

一、关于直流系统接地1、什么叫直流系统接地？由于直流电源为带极性的电源，即电源正极和电源负极。

交流电源是无极性电源，电力系统交流电源有一个真正的“地”，这个地也是电力系统安全的一个重要概念。

为了系统安全，变电站、发电厂所有设备的外壳都会牢牢的接在这个“地”，而且希望其阻抗越低越好。

直流电源的“地”对直流电路来讲仅仅是个中性点的概念，这个地与交流的“大地”是截然不同的。

如果直流电源系统正极或负极对地间的绝缘电阻值降低至某一整定值，或者低于某一规定值，这时我们称该直流系统有正接地故障或负接地故障。

2、直流系统为什么会接地？发电厂、变电站直流系统所接设备多、回路复杂，在长期运行过程中会由于环境的改变、气候的变化、电缆以及接头的老化，设备本身的问题等等，而不可避免的发生直流系统接地。

特别在发电厂、变电站建设施工中或扩建过程中，由于施工及安装的种种问题，难以避免的会遗留电力系统故障的隐患，直流系统更是一个薄弱环节。

投运时间越长的系统接地故障的概率越大。

3、直流系统接地的危害（1）接地分类:由于直流系统网络连接比较复杂，其接地情况归纳起来有以下种种：按接地极性分为正接地和负接地；按接地种类可分为直接接地，亦称金属接地或全接地和间接接地，亦称非金属接地或半接地；按接地的情况可分为单点接地、多点接地、环路接地和绝缘降低或称片接地。

直流系统概述及直流接地分析

直流系统概述及直流接地分析摘要直流系统的用电负荷极为重要，对供电的可靠性要求很高。

直流系统的可靠性是保障发电厂安全运行的决定性条件之一。

大中型发电厂及变电所主要采用直流操作电源。

发电厂直流系统通常采用蓄电池组作为直流电源向控制负荷和动力负荷以及直流事故照明负荷供电。

蓄电池组是一种独立可靠的电源，它在发电厂内发生任何事故，甚至在全厂交流电源全停电的情况下，仍能保证直流系统供电的厂用设备可靠而连续的工作。

直流接地是直流系统最常见的故障，若不能及时找到并排除，在系统出现多点接地时，将造成直流电源短路或保护设备误动，引起严重后果。

关键词：直流系统，蓄电池，直流接地引言直流系统是信号设备、保护、自动装置、事故照明、应急电源及断路器分合闸操作提供直流电源的电源设备。

直流系统是一个独立的电源，它不受发电机、厂用电及系统运行方式的影响，并在外部交流电中断的情况下，保证由蓄电池提供直流电源的重要设备。

直流电源系统由交流输入、充电装置、馈电屏、蓄电池组、监控单元、绝缘监测、蓄电池电压巡检装置、电压电流测量表计等组成。

广泛应用于水力、火力发电厂，各类变电站和其他使用直流设备的用户，为信号设备、保护、自动装置、事故照明及断路器分合闸操作提供直流电源。

一．直流系统构成主要由充电屏、馈电屏、蓄电池组成。

充电屏由充电模块、交流电源、配电监控、监控模块、绝缘检测仪组成。

馈电屏上为各个直流馈电支路。

蓄电池组包括容器、电解液和正负极电极、电池电压巡检模块。

充电模块完成AC/DC变换，实现系统最基本的功能。

交流电源是两路取自不同低压段的交流电源，引入后分配给各个充电模块，并通过自动切换装置实现两路交流电的可靠输入。

直流馈电将直流输出电源分配到每一路输出。

配电监控将系统的交流、直流中的各种模拟量、开关量信号采集并处理，同时提供声光告警。

监控模块进行系统管理，主要为电池管理和后台远程监控，对下级智能设备实施数据采集并加以显示。

绝缘监测仪实现系统母线和支路的绝缘状况监测，产生告警信号并上报数据到监控模块，在监控模块显示故障详细情况。

直流系统接地的处理方法

负极接地可能造成断路器的拒绝动作，如图所示，当图中的B点，E点同时接地，B、E点通过地构成了回路，即B、E点相接将中间继电器2J1短接，此时，如果系统发生事故，保护动作由于中间继电器2J1被短接，2J1不工作，断路器不会动作，产生拒动现象，使事故越级扩大。同理，当图中的E点和C点同时接地和图中的E点和D点同时接地均可能生成断路器拒动现象。
3.1正接地的危害
由于断路器跳闸线圈均接负极电源，当发生系统正极接地时，正极经过大地，构成回路。如图所示，当图中的A点和B点同时接地，相当于A、B两点通过大地相连接起来，中间继电器2J1动作生成断路器的跳闸。同理，当图中的A点和C点同时接地，和图中的A点、D点同时接地均可能生成断路器的跳闸。
3.2负接地的危害
4、直流系统接地故障分析
造成变电站直流系统接地的几种原因电源或负电源对地绝缘电阻下降，严重者可能到零，从而形成接地。部分型号手车开关的可动部分与固定部分的连接插头或插座缺少可靠的绝缘隔离措施，手车来回移动导致其中导线破损，从而使直流回路与开关金属部分相接触，从而导致接地。部分直流系统运行多年，二次设备绝缘老化、破损，极易出现接地现象。因施工工艺不严格，造成直流回路出现裸线、线头接触柜体等，引起接地。
直流系统接地的处理方法
