射频小信号高增益放大器设计
2.4GHz射频功率放大器的设计
毕业论文（设计）论文（设计）题目：2.4GHz射频功率放大器的设计目录中文摘要 (1)Abstract (2)第一章绪论 (3)第二章理论基础 (5)2.1 二端口网络 (5)2.2 技术指标 (6)2.2.1 输出功率 (7)2.2.2 功率增益 (8)2.3 匹配网络 (9)2.3.1共轭匹配 (11)2.3.2负载牵引 (11)2.4 传输线理论简介 (12)2.5 ADS软件简介 (12)第三章电路设计 (14)3.1器件选型和功率分配 (14)3.1.1器件选型 (14)3.1.2 功率和增益分配 (14)3.2 单级放大器设计 (15)3.2.1功率级（Power stage）设计 (15)3.2.2驱动级（Driver stage）设计 (23)3.2.3 两级功率放大器系统设计 (26)第四章总结与展望 (29)谢辞 (30)参考文献 (31)附录翻译 (33)中文摘要近年来，RFID技术的应用在全球掀起一场热潮。
2.4G技术标准由于它的广泛应用，更是成为技术和市场领域的宠儿。
RFID最重要的部分是发射机，而射频功率放大器作为发射机的核心部件，它的性能是制约整个RFID系统性能和技术水平的关键因素。
本文介绍了基于ADS用于RFID系统的2.4GHz射频功率放大器的硬件电路设计方法。
整个系统以MOSFET器件为核心功放晶体管，在2.4GHz、工作电压为3.3V 条件下，采用两级功放级联方式，前端驱动级工作于小信号状态，为后端提供高功率增益，后端功率级工作于大信号，提供高功率输出。
级联之后的效果是实现了27dB功率增益和高达近27dBm功率输出。
该系统主要应用于超高频射频识别读写器系统。
本文深入探讨了整体硬件电路的设计方案，详细阐述了电路设计的原理和方法，最后给出了具体的实现过程。
关键词：GaAs FET；RFID；ADS；2.4G无线系统；射频功率放大器AbstractIn recent years, RFID technology has led to a boom in the world. 2.4G technology standard has become a cosset of the technology and market field, just because of its wide range of applications. Transmitter is the most important part of the RFID system. As the core component of a transmitter, the performance of RFPA becomes to the key factor restricting capability and technical level of the whole RFID systemThis paper introduces a method of 2.4GHz RFPA hardware circuit designing used in RFID system based on ADS. The entire system using MOSFET component as the core power transistor contains two-stage cascade amplifiers working in 3.3V supply voltage, 2.4GHz. The driver-level works in small-signal state, providing high power gain for the back-end; power-level works in large-signal state, providing high output-power for the load. The effect after cascade is to achieve a 27dB power gain and a 27dBm output-power.We discuss the blue print of the overall hardware circuit design in this paper, expatiate the principles and methods of circuit design in detail, and finally give a concrete realization of the process.Key words: GaAs FET; RFID; ADS; 2.4G wireless system; RF Power Amplifier第一章绪论随着人类社会进入信息时代，无线通信技术有了飞速的发展，尤其是射频微波通信技术的产生和发展无疑对无线通信技术的发展起到了决定的作用。
射频放大器设计

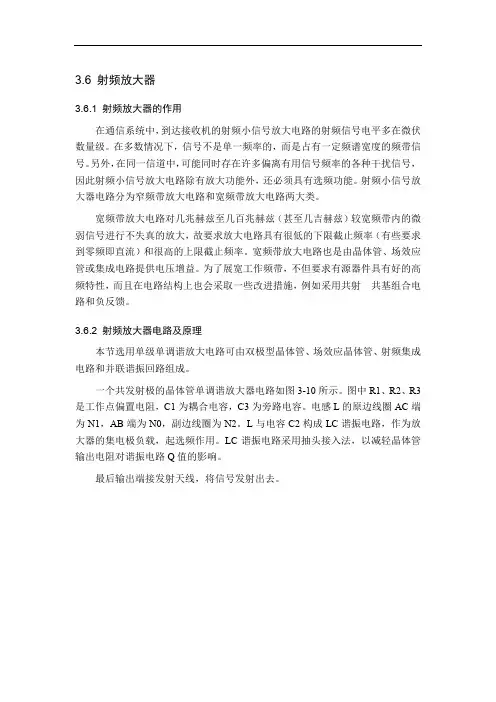

3.6射频放大器
3.6.1射频放大器的作用
在通信系统中，到达接收机的射频小信号放大电路的射频信号电平多在微伏数量级。
在多数情况下，信号不是单一频率的，而是占有一定频谱宽度的频带信号。
另外，在同一信道中，可能同时存在许多偏离有用信号频率的各种干扰信号，因此射频小信号放大电路除有放大功能外，还必须具有选频功能。
射频小信号放大器电路分为窄频带放大电路和宽频带放大电路两大类。
宽频带放大电路对几兆赫兹至几百兆赫兹（甚至几吉赫兹）较宽频带内的微弱信号进行不失真的放大，故要求放大电路具有很低的下限截止频率（有些要求到零频即直流）和很高的上限截止频率。
宽频带放大电路也是由晶体管、场效应管或集成电路提供电压增益。
为了展宽工作频带，不但要求有源器件具有好的高频特性，而且在电路结构上也会采取一些改进措施，例如采用共射共基组合电路和负反馈。
3.6.2射频放大器电路及原理
本节选用单级单调谐放大电路可由双极型晶体管、场效应晶体管、射频集成电路和并联谐振回路组成。
一个共发射极的晶体管单调谐放大器电路如图3-10所示。
图中R1、R2、R3是工作点偏置电阻，C1为耦合电容，C3为旁路电容。
电感L的原边线圈AC端为N1，AB端为N0，副边线圈为N2。
L与电容C2构成LC谐振电路，作为放大器的集电极负载，起选频作用。
LC谐振电路采用抽头接入法，以减轻晶体管输出电阻对谐振电路Q值的影响。
最后输出端接发射天线，将信号发射出去。
图3-10单机单调谐放大电路。
小信号放大器设计
单向化最大增益设计
最大单向化功率增益：
如果|S11|<1、 |S22|<1，且输入、输出端口都匹配， 即有：
S , S s i n 1 1 L o u t 2 2
2
G S TU max 21 2 2 1 S 1 S 11 22
G
L m ax
2 2 2
C1
C1 C2
＝0.3∠-18o ＝0.12∠69o
( 1 ) ( 1 ) S21 S 2 1 M L M s 2 G G (k k 1) T m a x 2 T max ( 1 S ) ( 1 S ) S S 1 1 M S 2 2 M L 2 11 2 M L M S S12
双向最大增益设计
设实际信号源及负载阻抗都等于传输线特性 阻抗，Z Z Z 即 0 双共轭匹配要求输入网络使Γs’变换到Γs，输 出网络使ΓL’变换到ΓL，且同时满足以下联立 方程：
S L 0
S
L
S S S 21 12L 11 L S s in 11 1 S 1 S 22L 22L
根据上面求出的 ΓMS 和ΓML，最佳匹配条件可以 表示为：
S MS 11 1 S22 ML
S21 S 12 ML
S22 ML
S21 S 12 MS 1 S 11 MS
由此可见，忽略了输入、输出耦合效应的单向 化设计法是双共轭匹配设计法的一部分。
双向最大增益设计
晶体管是否为绝对稳定？ 最大增益对应的源反射系数和负载反射系数
射频和微波放大器设计
为B类工作旳放大器称为AB类放大器。
➢ C 类（丙类）放大器 • 放大器在整个信号周期内，晶体管在工作区工作旳时间
明显少于半个信号周期旳放大器为C类放大器。
小信号放大器设计
小信号放大器设计旳基 本环节
选择合适旳器件或芯片 o 工作频率 o 增益 o 噪声 o 功率电平
小信号放大器设计
窄带放大器设计 o 工作带宽不大于10%旳放大器可以为是窄带放大器
窄带放大器分类 最大增益放大器 高增益放大器 最低噪声放大器
高增益放大器设计举例
例 15.1 设计一工作频率为3GHz，增益为15dB旳放大器，选择如
下S参数旳双极晶体管（VCE=4V ，IC=5mA）：
宽带放大器（BBA）设计 ——负反馈技术（分析）
➢ 取得最小输入和输出驻波比旳条件
➢ 设计举例
宽带放大器（BBA）设计 ——负反馈技术（高频情况）
伴随工作频率旳增长，S21旳相位将趋向于900， 也就是说可能出现正反馈旳成份，由此引起放 大器旳不稳定，为了确保放大器旳稳定性，能 够在并联反馈元件上附加一种串联电感，以变 化反馈分量旳相位。
功率放大器旳最小信号电平和动态范围
最小信号电平 放大率Po,mds，必须不小于放大器旳输出噪声功率。 • Po,mds定义为高于输出噪声功率电平 x 分贝。
或
功率放大器旳最小信号电平和动态范围
功率放大器旳动态范围 功率放大器旳动态范围定义为放大器旳线性最
交调对接受系统旳影响分析
对于窄带功率放大器，除了三阶交调项（即 2f1-f2和2f2-f1）外，全部附加旳频率分量都能 够经过滤波器被滤除掉。
设计一个射频小信号放大器
设计⼀个射频⼩信号放⼤器题⽬:设计⼀个射频⼩信号放⼤器概述⾼频⼩信号放⼤器是通信设备中常⽤的功能电路，它所放⼤的信号频率在数百千赫⾄数百兆赫。
⾼频⼩信号放⼤器的功能是实现对微弱的⾼频信号进⾏不失真的放⼤，所谓⼩信号,⼀是信号幅度⾜够⼩,使得所有有源器件(晶体三极管,场效应管或IC)都可采⽤⼆端⼝Y参数或线性等效电路来模型化;⼆是放⼤器的输出信号与输⼊信号成线性⽐例关系.从信号所含频谱来看，输⼊信号频谱与放⼤后输出信号的频谱是相同的。
⾼频⼩信号放⼤器的分类：按元器件分为：晶体管放⼤器、场效应管放⼤器、集成电路放⼤器;按频带分为：窄带放⼤器、宽带放⼤器;按电路形式分为：单级放⼤器、多级放⼤器;按负载性质分为：谐振放⼤器、⾮谐振放⼤器;.⾼频⼩信号谐振放⼤器除具有放⼤功能外,还具有选频功能,即具有从众多信号中选择出有⽤信号,滤除⽆⽤的⼲扰信号的能⼒.从这个意义上讲,⾼频⼩信号谐振放⼤电路⼜可视为集放⼤,选频⼀体,由有源放⼤元件和⽆源选频⽹络所组成的⾼频电⼦电路.主要⽤途是做接收机的⾼频放⼤器和中频放⼤器.其中⾼频⼩信号调谐放⼤器⼴泛应⽤于通信系统和其它⽆线电系统中，特别是在发射机的接收端，从天线上感应的信号是⾮常微弱的，这就需要⽤放⼤器将其放⼤。
⾼频信号放⼤器理论⾮常简单，但实际制作却⾮常困难。
其中最容易出现的问题是⾃激振荡，同时频率选择和各级间阻抗匹配也很难实现。
本⽂以理论分析为依据，以实际制作为基础，⽤LC振荡电路为辅助，来消除⾼频放⼤器⾃激振荡和实现准确的频率选择；另加其它电路，实现放⼤器与前后级的阻抗匹配。
2电路的基本原理图2-1所⽰电路为共发射极接法的晶体管⾼频⼩信号单级单调谐回路谐振放⼤器。
它不仅要放⼤⾼频信号，⽽且还要有⼀定的选频作⽤，因此，晶体管的集电极负载为LC并联谐振回路。
在⾼频情况下，晶体管本⾝的极间电容及连接导线的分布参数等会影响放⼤器输出信号的频率或相位。
晶体管的静态⼯作点由电阻R b1、R b2及Re决定，其计算⽅法与低频单管放⼤器相同。
增益可控射频放大器设计方案
增益可控射频放大器设计方案
要设计一个增益可控的射频放大器，可以采用以下方案：
1.选择合适的放大器架构：常见的射频放大器架构有共集、共基和共射极。
其中，共基架构通常具有较高的输入和输出阻抗匹配，适用于宽频段的应用；共射架构具有较高的增益和较低的噪声，适用于功率放大器设计。
2.选择合适的放大器器件：根据设计要求选择合适的射频晶体管或场效应管。
通常情况下，选择具有较高的增益、较低的噪声系数和适当的功率容量的器件。
3.匹配网络设计：使用合适的匹配网络来实现输入输出的阻抗匹配。
匹配网络可以提高电路的功率传输效率，减小反射损耗，并实现最优的功率增益。
4.增益控制电路设计：可以采用可变电容、电阻、电感等元件来实现增益的可调控。
通过调整这些元件的参数来控制放大器的增益。
5.稳定性分析和设计：进行稳定性分析，确保放大器在工作范围内保持稳定。
可以采取稳定性增强措施，如添加稳定性网络或者改进反馈电路。
6.射频线路设计：布局射频线路时，要尽量避免回授、干扰和串扰。
采用合适的屏蔽和分离技术，以减小射频线路的损耗和干扰。
7.仿真和测试：使用射频模拟软件进行电路仿真，验证设计的性能，并进行测试调整和优化。
以上是一般的增益可控射频放大器设计方案，具体的设计流程和细节还需要根据具体的应用环境和要求来调整。
增益可控射频放大器设计方案
增益可控射频放大器设计方案射频放大器是无线电通信中不可缺少的元器件之一，它的作用是将低功率的射频信号放大到足以驱动天线发射或接收的功率水平，是保证无线电通信质量的重要组成部分。
而在实际应用中，往往需要按照不同的应用场合、不同的工作模式设置不同的功率增益，这时候使用增益可控射频放大器就成为了一种必要且经常使用的方案。
增益可控射频放大器，顾名思义，就是可以根据用户设定的要求进行动态增益控制的射频放大器。
在其设计中，往往需要考虑到多种因素，包括放大器的带宽、线性度、增益稳定性、功耗等方面。
基本的设计方案可以分为两大方面，分别是电路拓扑的选择和控制驱动方法的选择。
第一部分，电路拓扑的选择1. 原理图分析在增益可控射频放大器的设计中，常见的电路拓扑有改变可变电容或电感的电容电感电路、改变偏压源或驱动功率的静态偏压调整电路、改变偏置电阻值的偏置调整电路等多种方案。
上述不同方案的电路拓扑有其各自的特点和适用范围，选用时应根据具体的应用场景和要求进行选择和优化。
2. 频带选择射频放大器的高频特性对于增益可控射频放大器的设计也非常重要。
在选择电路拓扑设计时，应优先考虑实现所需的频带扩展和增益线性特性。
单极型、双极型电路和互补式等电路拓扑结构被广泛应用于高频应用中，并且具有良好的频带性能和线性特性，因此可以作为首选方案。
3. 加工工艺为了满足射频电路在工艺制作和组装时的要求，应选择符合工艺流程和成本控制的电路方案，保证后续工艺步骤的顺利执行和成品的质量稳定性。
第二部分，控制驱动方法的选择1. 改变控制电压增益可控射频放大器的一个显著特点就是可以通过改变控制电压实现增益的可调。
可以采用变阻器、开关或数字锁存等控制方法实现控制电压的可变，再通过一定电路对电压进行转换和放大，实现对放大器增益的控制。
2. 功率反馈控制功率反馈控制是另一个常用的控制方法，通过将反馈电路接收到的功率信号与输出信号进行比较和控制，实现了对信号的自适应控制。
小信号放大器设计
输出阻抗
放大器输出端对负载的阻抗， 影响信号的传输标，影响放大器的信噪比 性能。
02
小信号放大器基本原理
放大器组成及工作原理
中间级
放大输入信号，提 供足够的电压增益。
偏置电路
为各级提供合适的 静态工作点。
输入级
接收微弱信号，提 供适当的输入阻抗 以匹配信号源。
失真度
衡量放大器输出信号 波形的失真程度，影 响信号的保真度。
03
设计方法与步骤
需求分析
明确放大器的性能指 标，如增益、带宽、 噪声系数等。
分析应用场景，了解 对放大器的特殊需求， 如低功耗、高线性度 等。
确定输入信号的特性 和范围，如频率、幅 度等。
拓扑结构选择
根据性能指标选择合适的放大器 类型，如低噪声放大器、宽带放
低噪声
减小放大器自身产生的噪声对信号的 影响。
关键性能指标
增益
衡量放大器放大信号 的能力，通常用电压 放大倍数表示。
输入/输出阻抗
衡量放大器与信号源 或负载的匹配程度， 影响信号的传输效率。
带宽
衡量放大器对不同频 率信号的放大能力， 通常用频率响应曲线 表示。
噪声系数
衡量放大器自身产生 的噪声对信号的影响 程度，影响信号的信 噪比。
带响应（>1MHz）。
06
测试与评估方法
测试方案制定
明确测试目的
确定小信号放大器的性能指标，如增益、带宽、噪声系数等。
选择合适的测试信号
根据放大器特性和测试需求，选择适当的输入信号，如正弦波、方 波等。
制定测试步骤
包括测试前的准备工作、测试过程中的操作顺序和数据记录等。
测试环境搭建及仪器配置
测试环境选择
增益可控射频放大器设计方案
通过频率补偿方法提高放大器的稳 定性，如采用LC振荡电路。
04
实验与测试
实验设备和方法
射频放大器
采用XX公司生产的XX型号射频 放大器，其工作频率范围为XX至
XX MHz，增益控制范围为XX dB，输出功率最大值为XX W。
测试设备
包括信号发生器、功率计、频率 计、示波器等。
测试方法
将射频放大器与信号发生器连接 ，调整信号发生器的输出频率和 功率，然后测量射频放大器的输 出功率和频率，同时观察示波器
增益可控射频放大器设计方案
汇报人： 日期:
contents
目录
• 引言 • 射频放大器基础 • 增益可控射频放大器设计 • 实验与测试 • 结论与展望 • 参考文献
01
引言
研究背景和意义
背景
随着通信技术的快速发展，射频信号的应用越来越广泛，而射频放大器是通信 系统中不可或缺的一部分。因此，设计一款增益可控的射频放大器，对于提高 通信系统的性能和灵活性具有重要意义。
射频ቤተ መጻሕፍቲ ባይዱ大器的主要参数
带宽
表示放大器可以工作的频率范 围，通常用兆赫兹（MHz）表 示。
非线性失真
表示放大器对输入信号的畸变 程度，通常用百分比表示。
增益
表示放大器对输入信号的放大 倍数，通常用分贝（dB）表示 。
噪声系数
表示放大器引入的噪声对信号 的影响程度，通常用分贝（dB ）表示。
效率
表示放大器在工作时所消耗的 功率与输出功率的比值，通常 用百分比表示。
负反馈设计
利用负反馈减小放大器的 增益，实现可控增益。
微调电路设计
通过微调电路对放大器的 增益进行精细控制，以实 现更精确的增益控制。
程控增益射频放大器设计.
随着半导体工艺技术的快速发展，射频电路器件的设计已逐渐形成无线通信发展的一个新潮流，也成为射频全芯片集成电路方面一个新的研究热点。
低噪声放大器（Low Noise Amplifiers, LNA），就是用于便携式通信、蓝牙系统、卫星通信系统、相阵雷达系统等无线通信设备接收系统中的关键器件之一，其噪声、功率增益、信号带宽以及动态范围等性能直接影响着整个射频接收系统。
因此，进行LNA 设计技术的研究和积极探索对于射频集成电路设计和高性能、低成本的无线产品开发都具有很重要的意义。
根据目前射频通信电路的发展状态和趋势，本文主要进行了接收机的射频前端可增益低噪声放大器的研究和设计。
以此为导向，开展了LNA相关知识资料的搜集、分析和拓扑结构与版图的设计、优化以及芯片测试研究等工作。
并根据电路结构提出了参数优化方案，取得了比较满意的设计效果，最终设计出了性能指标较好的低噪声放大器。
关键词：射频通信电路，低噪声放大器，可变增益放大器。
ABSTRACTAs the semiconductor process develops rapidly, it gradually becomes a new trend in development of Radio frequency circuit component's design, and it becomes to be a new research region and hotspot in RF whole wafer IC design. LNAs are one of the key components in wireless communication equipments, such as portable communic ation, blue-tooth system, satellite communication system, phase array radar system etc. Its performances such as noise figure, power gain, signal bandwidth and SFDR will directly have an effect on the whole RF system. So it has important significance to do profound research and exp loiture of LNA for RFIC(Radio Frequency Integrated Circuit) design and low cost, high performace wireless products.According to present radio communication electric circuit's development condition and tendency, This article has mainly conducted receiver's low noise amplifier research and the design.low noise amplifiers noise performance, circuit topology design, circuit layout design, performance optimization and the test techniques of device are deeply researched and made a more systematic analysis and study in the paper, the parameter optimization methods also are demonstrated, which got the satisfying results. At last, a better performance, well worked LNA in all kind of technical specifics is designed.Key works : radio communication electric circuit, low noise amplifiers, variable gain amplifier第一章绪论....................................................... - 1 -1.1 通信系统的组成 ............................................ - 1 -1.2 移动通信的射频设计 ........................................ - 2 -1.3 射频设计在移动通信机设计中的重要地位 ...................... - 3 - 第二章低噪声放大器的基本理论..................................... - 4 -2.1 射频小信号放大器电路的主要技术指标 ........................ - 4 -2.1.1 增益................................................. - 4 -2.1.2 通频带............................................... - 5 -2.1.3 选择性............................................... - 5 -2.1.4 线性范围............................................. - 6 -2.1.5 隔离度和稳定性....................................... - 8 -2.1.6 噪声系数............................................. - 8 -2.2 低噪声放大器基本拓扑结构分析 ............................. - 10 -2.2.1 共发射级结构LNA .................................... - 10 -2.2.2共基极结构LNA ....................................... - 10 -2.2.3两级结构双极型LNA ................................... - 11 - 第三章增益射频放大器的硬件设计.................................. - 12 -3.1硬件连接图................................................ - 12 -3.2电路所需芯片简介.......................................... - 12 -3.2.1 8031芯片简介 ....................................... - 12 -3.2.2芯片AD625简介： .................................... - 15 -3.2.3 芯片AD7502简介..................................... - 20 - 第四章系统软件设计.............................................. - 24 -4.1软件完成主要功能.......................................... - 24 -4.2 程序框图 ................................................. - 24 -4.3 软件程序 ................................................. - 25 -4.4 实验与调试 ............................................... - 25 - 第五章射频放大器其它设计方案.................................... - 26 -5.1 自动增益控制技术 ......................................... - 26 -4.2可变增益放大器............................................ - 28 - 总结............................................................. - 30 - 参考文献......................................................... - 31 - 致谢............................................................. - 32 - 附录一：......................................................... - 33 - 附录二：......................................................... - 34 -第一章绪论近30年来无线移动通信是电子信息产业中发展最为迅速的一个分支。
增益可控射频放大器设计方案
增益可控射频放大器设计方案
摘要：放大器是组成集成电流的重要部分，也是国内外相关研究中的热门课题，其中增益可控放大器更是被广泛的应用于无线通信、医疗和电子设备等多个方面。
本文从增益可控射频放大器的整体设计方案概述、增益可控射频放大器系统的硬件设计以及增益可控射频放大器系统的软件设计三个方面入手，对增益可控射频放大器的设计方案进行深入研究，希望能为相关研究工作提供思路。
集成放大电路是当前模拟电子电路中最为常见的一种类型，作为集成电路的重要组成部分，放大器的增益可调研究逐渐成为相关企业和部门的关注重点。
随着宽带放大器在医疗设备和无线通信以及仪表仪器中越来越广泛的应用，系统对于放大器的低功耗、增益可调、稳定性以及通带宽等特点的性能要求逐渐变高，如何更好的实现增益可控射频放大器的设计成为研究人员需要面对的首要问题。
一、增益可控射频放大器的整体设计方案概述
从当前的增益可控射频放大器的设计方法来看，一般需要建立在COMS工艺基础上。
本文所提到的增益可控射频放大器的整体设计主要包括前置放大器模块的设计、增益可控放大器的设计、功率放大器模块的设计、软件程序设计和显示按键的设计几个方面。
其中前置放大器、增益可控放大器和功率放大器是模拟电路的组成部分，主要用来实现对信号的放大，可控增益放大器还可以在20dB~50dB范围实现连续可调。
对于方案中数字电路部分的设计主要是将STC89C51作为核心，
1 / 3。
2.3__射频小信号放大器电路设计
它提供一个完整的具有可调IIP3（输入三阶截点）LNA 解决方案，IIP3可固定在为达到接收器的线性要求所 需的水平，IIP3为+35dBm，可调IIP3范围为+2～ +14dBm。
图2.3.3 MGA72543的内部结构
MGA72543的内部结构如 图2.3.3所示，有一个单 级的GaAs RFIC放大器， 一个完整的旁路开关。
MBC13720具有四种工作模式：低IP3、高IP3、旁路和 待机模式。低IP3模式和高IP3模式工作电流为5.0mA 和11mA，具有可完全关断器件的待机模式。最高的输 入互调截点IP3为10dBm（1.9GHz）和13dBm （2.4GHz）。最低的噪声系数为1.38dB（1.9GHz）和 1.55dB（2.4GHz）。
把MGA72543置为旁路模式的最简单的方法是把引脚1 和4的接地端开路，此时MGA72543的内部控制电路自 动从放大器模式转化到旁路状态，且器件电流几乎下 降到0。旁路状态的电流消耗通常是2A，最大为15A。 当设定为旁路模式时，输入和输出都由内部匹配到 50。
MGA72543采用SOT-343（SC70）封装，引脚端3 （INPUT & Vref）为射频输入和电压基准；引脚端2 （OUTPUT& Vd）为射频输出和电源电压；引脚端1和 引脚端4（GND）为接地。
MGA72543工作在1900MHz应用电路的原理图、印制 板图和元器件布局图如图2.3.4所示，应用电路的元器 件参数见表2.3.2。这个应用电路在+3V的电压下工作。 一个2位DIP开关，用来设定MGA72543的工作状态。 使用这个2位开关，可以把器件设置到以下状态的任一 模式：旁路模式；低噪声放大器模式（具有低偏置电 流）；发射机驱动放大器模式（具有高偏置电流）。
增益可控射频放大器设计报告
2015年全国大学生电子设计竞赛增益可控射频放大器2015年8月15日摘要 (3)1. 系统方案 (3)直流稳压电源的选择 (3)前级放大模块 (4)增益控制模块 (5)中间级放大模块 (5)后级功率放大模块 (6)2. 系统理论分析与计算 (6)三级放大电路的分析 (6)前级放大电路 (6)中间级放大电路 (6)后级功率放大电路 (6)增益分配和调节的计算 (6)增益分配 (6)增益调节 (7)3电路与程序设计 (7)电路的设计 (7)系统总体框图 (7)4测试方案与测试结果 (7)测试方案 (8)硬件测试 (8)测试条件与仪器 (8)测试结果及分析 (8)测试结果（数据） (8)测试分析与结论 (8)摘要本设计采用了四级放大，电源使用LM2596S将外接的12V电压源转换为+5V的电源，另通过TPS60400将+5V电源转换为-5V电源，这样就为整个电路提供了正负5V的电源了。
第一级采用900MHz带宽的LMH6609MA,完成初级放大，第二级采用VCA821ID进行可程序控制的增益放大，第三级依旧采用LMH6609MA，第四级采用三级管3904和3906构成的互补输出级电路实现功率放大，以带动50欧姆的负载。
其中，利用程控芯片VCA821ID，在电路中实现了0~60dB 的增益可调。
测试电路时看出，当输入信号幅值为20mV时，从10MHz 的频率开始，一直测试到200MHz的频率，输出波形比较清晰，无明显失真。
在75MHz~108MHz频率范围内增益波动比较小，小于2dB,在60MHz~130MHz内，波形的幅值变化比较平缓，60MHz与130MHz这两个临界点与最大值的衰减小于-3dB。
同时能够实现0~40dB的增益控制，绝对误差较小。
1.系统方案本系统使用了电源模块，前级放大模块，增益控制模块，中间级放大模块，后级功率放大模块方案一：采用CW7905方案二：采用LM2596S和TPS60400将+12V的电压源转换为正负5V的可用电源。
高频小信号调谐放大器设计
高频小信号调谐放大器设计
一. 设计思路
1. 设计要求：要求中心频率11MHz ，增益20~30dB ，带宽0.5M 。
2. 设计原理：设计采用共射晶体管单调谐回路谐振放大器，小信号放大器的主要特点是晶体管的集电极负载不是纯电阻，而是由LC 组成的并联谐振回路。
二. 参数计算
1. 设置静态工作点
设计电路上取IC = 1.5mA ，Re=1K Ω，
由计算得Rb1 = 8.2 K Ω，Rb2=36.5 k Ω。
为了调整静态电流ICQ 。
Rb2用20 k Ω电位器与15 k Ω电阻串联。
2. 计算总电容
通过∑=LC f π21
得C 总= 55.5pf ，C = 48.5pf ，实际仿真时通过并联一个5~20pf 的可变电容实现。
3. 耦合电容和滤波电感
耦合电容取值在1000pf-0.01uf ，旁路电容取值在0.01-1uf ，滤波电容取值在220-330uh
4. 电感线圈用固定电感L1 = 300uh , L2 = 2.5uh 串联，部分接入中间抽头
三. 波形分析
1. 仿真电路图
2. 仿真输入波形图
3.输出的波形图
4.输出输入对比。
增益可控射频放大器的设计方案
增益可控射频放大器的设计方案作者：牛晓园等来源：《电子技术与软件工程》2015年第24期摘要本系统主要由前置放大器OPA2846、可控增益放大器AD603、10M-150M的带通滤波、以及功率放大器THS3091等模块组成，该设计可以满足将小信号放大0-60dB，同时满足在20dB-50dB内增益可调。
数字部分以51单片机为核心，与AD模块、DA模块显示按键模块等组成数字电路。
该系统具有低噪声、高增益、增益步进可调等优点，本文对该设计方案进行了简单阐述。
【关键词】增益可调功率放大带通滤波低噪声高增益该方案主要由前置放大器、可控增益放大器、带通滤波器、功率放大器等组成模拟电路实现对小信号的放大，其中可控增益放大器可以实现增益从20dB-50dB内连续可调，数字电路部分主要以STC89C51为核心，与数模转换模块以及按键显示部分组成可调电路，能很好的满足对小信号的连续放大。
1 设计方案总体概述该设计是以STC89C51为核心，通过数模转换器对可控增益放大器AD603的使能端进行控制，改变使能端的电压，可以改变AD603的增益倍数，从而达到增益可调的目的，而前置放大器可以很好的降低输入信号的噪声，功率放大器又可以提高该系统的带负载能力，带通滤波器可以很好的滤除过程中产生的杂波，从而使系统更加的稳定高效。
2 系统的硬件设计2.1 前置放大器模块的设计由于对小信号放大极易引入干扰，综合考虑我们采用抗干扰能力较强的放大器OPA2846，可以有效的对小信号进行放大的同时，降低外界对该系统产生的噪声，提高了系统的稳定性和抗干扰能力.2.2 可控增益放大器的设计考虑到增益需要在20dB-50dB内连续可调，通过比较，我们选择了可控增益放大器AD603，该放大器具有调节范围大，功率低，抗干扰能力强，对信号的传输性能优良等优点，而芯片的使能端则由数字部分输出电压的改变从而实现增益在20dB-50dB内连续可调，同时该设计添加了显示和按键电路，也可以通过按键进行步进调节，使得调试过程更加的方便快捷。
0.1GHz～12GHz宽带小信号放大器设计中期报告
0.1GHz～12GHz宽带小信号放大器设计中期报告
设计目标：
设计一款宽带小信号放大器，能够工作在0.1GHz～12GHz的频段内，具有高增益、低噪声、稳定可靠的性能。
设计思路：
本次设计采用混合式匹配的设计方法，通过在输入端串联L型匹配
电路和反馈电感，达到阻抗匹配和谐振的目的；在输出端采用板上电容
分离的Pi型网络，为了抑制基带回路产生负载影响，还采用了负载谐振
电路。
设计步骤：
1、参数选择
根据设计目标，选择增益、噪声系数、输出阻抗等参数。
本次设计
的参数为：增益>20dB，噪声系数<2dB，输出阻抗50Ω。
2、电路拓扑选择
根据参数选择采用混合式匹配的设计方法。
3、电路元件选取
根据设计要求选取合适的元器件。
本次设计采用了HMC311SC70和MGA-685T6两款微波管，其它元器件如电容、电感、电阻等则采用常见
的标准元件。
4、阻抗匹配
在输入端串联L型匹配电路和反馈电感，达到阻抗匹配和谐振的目的。
5、输出匹配
采用板上电容分离的Pi型网络，为了抑制基带回路产生负载影响，还采用了负载谐振电路。
6、仿真验证
在ADS软件中建立电路模型，并进行仿真验证。
未来计划：
1、进行PCB设计和制作，进行实际性能测试。
2、对设计进行改进，以达到更理想的性能表现。
3、对设计过程中的问题进行总结和分析，记录设计经验，为今后的设计提供参考。
增益可控射频放大器设计方案
增益可控射频放大器设计方案
设计一个增益可控射频放大器的方案可以分为以下几个步骤：
1. 确定需求：确定放大器的频率范围、增益范围、输入输出阻抗等需求。
2. 选择射频放大器器件：根据需求选择合适的射频放大器器件，可以考虑使用增益可控器件，如电压可控电阻、电流可控电阻、可变电流源等。
3. 设计输入匹配网络：根据放大器的输入阻抗和输入信号源的阻抗，设计合适的输入匹配网络，以实现最大功率传输。
4. 设计输出匹配网络：根据放大器的输出阻抗和负载的阻抗，设计合适的输出匹配网络，以实现最大功率传输。
5. 设计偏置电路：根据放大器器件的工作条件，设计合适的偏置电路，以确保放大器在稳定的工作状态下工作。
6. 进行仿真和优化：使用电磁仿真软件进行电路仿真，根据仿真结果进行电路的优化和调整。
7. 制作并测试原型：根据最终设计结果制作封装好的射频放大器原型，通过测试验证设计是否满足需求。
8. 进行工程化设计：将原型进行标准化和工艺化设计，以实现大规模生产。
在设计过程中，需要注意提高放大器的稳定性、线性度和效率等指标，同时还需考虑功耗、成本和尺寸等因素。
此外，还应注意EMC设计，以减少电磁干扰和提高抗干扰能力。
