半导体物理学期末复习试题及答案一
《半导体物理》期末复习题目
《半导体物体复习资料》1、本征半导体是指（A ）的半导体。
A. 不含杂质和晶格缺陷B. 电阻率最高C. 电子密度和空穴密度相等D. 电子密度与本征载流子密度相等2、如果一半导体的导带中发现电子的几率为零，那么该半导体必定（D ）。
A. 不含施主杂质B. 不含受主杂质C. 不含任何杂质D. 处于绝对零度3、对于只含一种杂质的非简并n型半导体，费米能级E F随温度上升而（D ）。
A. 单调上升B. 单调下降C. 经过一个极小值趋近EiD. 经过一个极大值趋近Ei4、如某材料电阻率随温度上升而先下降后上升，该材料为（ C ）。
A. 金属B. 本征半导体C. 掺杂半导体D. 高纯化合物半导体5、公式中的是半导体载流子的（ C ）。
A. 迁移时间B. 寿命C. 平均自由时间D. 扩散时间6、下面情况下的材料中，室温时功函数最大的是（ A ）A. 含硼1×1015cm-3的硅B. 含磷1×1016cm-3的硅C. 含硼1×1015cm-3，磷1×1016cm-3的硅D. 纯净的硅7、室温下，如在半导体Si中，同时掺有1×1014cm-3的硼和1.1×1015cm-3的磷，则电子浓度约为（ B ），空穴浓度为（ D ），费米能级为（ G ）。
将该半导体由室温度升至570K，则多子浓度约为（ F ），少子浓度为（ F ），费米能级为（ I ）。
（已知：室温下，n i≈1.5×1010cm-3；570K时，n i≈2×1017cm-3）A、1×1014cm-3B、1×1015cm-3C、1.1×1015cm-3D、2.25×105cm-3E、1.2×1015cm-3F、2×1017cm-3G、高于Ei H、低于Ei I、等于Ei8、最有效的复合中心能级位置在（ D ）附近；最有利陷阱作用的能级位置在（ C ）附近，常见的是（ E ）陷阱。
半导体物理学期末复习试题及答案一
一、选择题1.与绝缘体相比，半导体的价带电子激发到导带所需要的能量（ B ）。
A. 比绝缘体的大B.比绝缘体的小C. 和绝缘体的相同2.受主杂质电离后向半导体提供（ B ），施主杂质电离后向半导体提供（ C ），本征激发向半导体提供（ A ）。
A. 电子和空穴B.空穴C. 电子3.对于一定的N型半导体材料，在温度一定时，减小掺杂浓度，费米能级会（ B ）。
A.上移B.下移C.不变4.在热平衡状态时，P型半导体中的电子浓度和空穴浓度的乘积为常数，它和（ B ）有关A.杂质浓度和温度B.温度和禁带宽度C.杂质浓度和禁带宽度D.杂质类型和温度5.MIS结构发生多子积累时，表面的导电类型与体材料的类型（ B ）。
A.相同B.不同C.无关6.空穴是( B )。
A.带正电的质量为正的粒子B.带正电的质量为正的准粒子C.带正电的质量为负的准粒子D.带负电的质量为负的准粒子7.砷化稼的能带结构是（ A ）能隙结构。
A. 直接B.间接8. 将Si 掺杂入GaAs 中，若Si 取代Ga 则起（ A ）杂质作用，若Si 取代As 则起（ B ）杂质作用。
A. 施主B. 受主C. 陷阱D. 复合中心9. 在热力学温度零度时，能量比F E 小的量子态被电子占据的概率为（ D ），当温度大于热力学温度零度时，能量比F E 小的量子态被电子占据的概率为（ A ）。
A. 大于1/2B. 小于1/2C. 等于1/2D. 等于1E. 等于010. 如图所示的P 型半导体MIS 结构的C-V 特性图中，AB 段代表（ A ），CD 段代表（B ）。
A. 多子积累B. 多子耗尽C. 少子反型D. 平带状态11. P 型半导体发生强反型的条件（ B ）。
A. ⎪⎪⎭⎫ ⎝⎛=i A S n N q T k V ln 0B. ⎪⎪⎭⎫ ⎝⎛≥i A S n N q T k V ln 20 C. ⎪⎪⎭⎫ ⎝⎛=i D S n N q T k V ln 0 D. ⎪⎪⎭⎫ ⎝⎛≥i D S n N q T k V ln 20 12. 金属和半导体接触分为：（ B ）。
半导体物理试题及答案
半导体物理试题及答案一、单项选择题（每题2分，共20分）1. 半导体材料的导电能力介于导体和绝缘体之间，这是由于（）。
A. 半导体的原子结构B. 半导体的电子结构C. 半导体的能带结构D. 半导体的晶格结构答案：C2. 在半导体中，电子从价带跃迁到导带需要（）。
A. 吸收能量B. 释放能量C. 吸收光子D. 释放光子答案：A3. PN结形成的基础是（）。
A. 杂质掺杂B. 温度变化C. 压力变化D. 磁场变化答案：A4. 半导体器件中的载流子主要是指（）。
A. 电子B. 空穴C. 电子和空穴D. 光子答案：C5. 半导体的掺杂浓度越高，其导电性能（）。
A. 越好B. 越差C. 不变D. 先变好再变差答案：A二、填空题（每题2分，共20分）1. 半导体的导电性能可以通过改变其________来调节。
答案：掺杂浓度2. 半导体的能带结构中，价带和导带之间的能量差称为________。
答案：带隙3. 在半导体中，电子和空穴的复合现象称为________。
答案：复合4. 半导体器件中的二极管具有单向导电性，其导通方向是从________到________。
答案：阳极阴极5. 半导体的PN结在外加正向电压时，其内部电场会________。
答案：减弱三、简答题（每题10分，共30分）1. 简述半导体的掺杂原理。
答案：半导体的掺杂原理是指通过向半导体材料中掺入少量的杂质元素，改变其电子结构，从而调节其导电性能。
掺入的杂质元素可以是施主杂质（如磷、砷等），它们会向半导体中引入额外的电子，形成N型半导体；也可以是受主杂质（如硼、铝等），它们会在半导体中形成空穴，形成P型半导体。
2. 描述PN结的工作原理。
答案：PN结是由P型半导体和N型半导体结合而成的结构。
在PN结中，P型半导体的空穴会向N型半导体扩散，而N型半导体的电子会向P型半导体扩散。
由于扩散作用，会在PN结的交界面形成一个内建电场，该电场会阻止更多的载流子通过PN结。
成电半导体物理期末考试试卷A及参考答案
成电半导体物理期末考试试卷A及参考答案一、选择填空（22分）1、在硅和锗的能带结构中，在布里渊中心存在两个极大值重合的价带，外面的能带（ B ），对应的有效质量（ C ），称该能带中的空穴为( E )。
A. 曲率大；B. 曲率小；C. 大；D. 小；E. 重空穴；F. 轻空穴2、如果杂质既有施主的作用又有受主的作用，则这种杂质称为（F ）。
A. 施主B. 受主C.复合中心D.陷阱 F. 两性杂质3、在通常情况下，GaN呈（ A ）型结构，具有（ C ），它是（F ）半导体材料。
A. 纤锌矿型；B. 闪锌矿型；C. 六方对称性；D. 立方对称性；E.间接带隙；F. 直接带隙。
4、同一种施主杂质掺入甲、乙两种半导体，如果甲的相对介电常数εr是乙的3/4，m n*/m0值是乙的2倍，那么用类氢模型计算结果是（ D ）。
A.甲的施主杂质电离能是乙的8/3，弱束缚电子基态轨道半径为乙的3/4B.甲的施主杂质电离能是乙的3/2，弱束缚电子基态轨道半径为乙的32/9C.甲的施主杂质电离能是乙的16/3，弱束缚电子基态轨道半径为乙的8/3D.甲的施主杂质电离能是乙的32/9，的弱束缚电子基态轨道半径为乙的3/85、.一块半导体寿命τ=15µs，光照在材料中会产生非平衡载流子，光照突然停止30µs后，其中非平衡载流子将衰减到原来的（C ）。
A.1/4 ； B.1/e ； C.1/e2； D.1/26、对于同时存在一种施主杂质和一种受主杂质的均匀掺杂的非简并半导体，在温度足够高、n i>> /N D-N A/ 时，半导体具有（ B ）半导体的导电特性。
A. 非本征 B.本征7、在室温下，非简并Si中电子扩散系数Dｎ与ＮＤ有如下图（C ）所示的最恰当的依赖关系：ＤｎＤｎＤｎＤｎ8、在纯的半导体硅中掺入硼，在一定的温度下，当掺入的浓度增加时，费米能级向（A ）移动；当掺杂浓度一定时，温度从室温逐步增加，费米能级向( C )移动。
半导体物理期末试卷(含部分答案
半导体物理期末试卷(含部分答案半导体物理,考试,复习,试卷一、填空题1．纯净半导体Si中掺错误！未找到引用源。
族元素的杂质，当杂质电离时释放电子。
这种杂质称施主杂质；相应的半导体称N 型半导体。
2．当半导体中载流子浓度的分布不均匀时，载流子将做扩散运动；在半导体存在外加电压情况下，载流子将做漂移运动。
3．nopo=ni2标志着半导体处于平衡状态，当半导体掺入的杂质含量改变时，乘积nopo改变否？不变；当温度变化时，nopo改变否？改变。
4．非平衡载流子通过复合作用而消失，非平衡载流子的平均生存时间叫做寿命τ，寿命τ与复合中心在禁带中的位置密切相关，对于强p型和强n型材料，小注入时寿命τn为，寿命τp为5．迁移率是反映载流子在电场作用下运动难易程度的物理量，扩散系数是反映有浓度梯度时载n爱因斯坦关系式。
6．半导体中的载流子主要受到两种散射，它们分别是电离杂质散射和晶格振动散射。
前者在电离施主或电离受主形成的库伦势场下起主要作用，后者在温度高下起主要作用。
7．半导体中浅能级杂质的主要作用是影响半导体中载流子浓度和导电类型；深能级杂质所起的主要作用对载流子进行复合作用。
8、有3个硅样品，其掺杂情况分别是：甲含铝1015cm-3 乙. 含硼和磷各1017 cm-3 丙含镓1017 cm-3 室温下，这些样品的电阻率由高到低的顺序是乙甲丙。
样品的电子迁移率由高到低的顺序是甲丙乙。
费米能级由高到低的顺序是乙甲丙。
9．对n型半导体，如果以EF和EC的相对位置作为衡量简并化与非简并化的标准，那么EC EF 2k0T为非简并条件；0 EC EF 2k0T为弱简并条件；EC EF 010．当P-N结施加反向偏压增大到某一数值时，反向电流密度突然开始迅速增大的现象称为PN结击穿，其种类为：雪崩击穿、和齐纳击穿（或隧道击穿）。
11．指出下图各表示的是什么类型半导体？12. 以长声学波为主要散射机构时，电子迁移率μn与温度的-3/2 次方成正比13 半导体中载流子的扩散系数决定于其中的载流子的浓度梯度。
半导体物理复习试题及答案复习资料

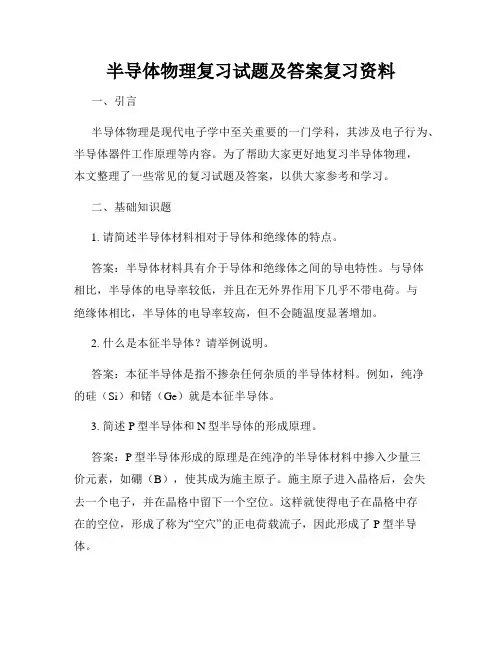

半导体物理复习试题及答案复习资料一、引言半导体物理是现代电子学中至关重要的一门学科，其涉及电子行为、半导体器件工作原理等内容。
为了帮助大家更好地复习半导体物理，本文整理了一些常见的复习试题及答案，以供大家参考和学习。
二、基础知识题1. 请简述半导体材料相对于导体和绝缘体的特点。
答案：半导体材料具有介于导体和绝缘体之间的导电特性。
与导体相比，半导体的电导率较低，并且在无外界作用下几乎不带电荷。
与绝缘体相比，半导体的电导率较高，但不会随温度显著增加。
2. 什么是本征半导体？请举例说明。
答案：本征半导体是指不掺杂任何杂质的半导体材料。
例如，纯净的硅（Si）和锗（Ge）就是本征半导体。
3. 简述P型半导体和N型半导体的形成原理。
答案：P型半导体形成的原理是在纯净的半导体材料中掺入少量三价元素，如硼（B），使其成为施主原子。
施主原子进入晶格后，会失去一个电子，并在晶格中留下一个空位。
这样就使得电子在晶格中存在的空位，形成了称为“空穴”的正电荷载流子，因此形成了P型半导体。
N型半导体形成的原理是在纯净的半导体材料中掺入少量五价元素，如磷（P）或砷（As），使其成为受主原子。
受主原子进入晶格后，会多出一个电子，并在晶格中留下一个可移动的带负电荷的离子。
这样就使得半导体中存在了大量的自由电子，形成了N型半导体。
4. 简述PN结的形成原理及特性。
答案：PN结是由P型半导体和N型半导体的结合所形成。
P型半导体和N型半导体在接触处发生扩散，形成电子从N区流向P区的过程。
PN结具有单向导电性，即在正向偏置时，电流可以顺利通过；而在反向偏置时，电流几乎无法通过。
三、摩尔斯电子学题1. 使用摩尔斯电子学符号，画出“半导体”的符号。
答案：半导体的摩尔斯电子学符号为“--..-.-.-...-.”2. 根据摩尔斯电子学符号“--.-.--.-.-.-.--.--”，翻译为英文是什么？答案：根据翻译表，该符号翻译为“TRANSISTOR”。
最新半导体物理期末试卷(含部分答案
一、填空题1．纯净半导体Si 中掺V 族元素的杂质，当杂质电离时释放 电子 。
这种杂质称 施主 杂质；相应的半导体称 N 型半导体。
2．当半导体中载流子浓度的分布不均匀时，载流子将做 扩散 运动；在半导体存在外加电压情况下，载流子将做 漂移 运动。
3．n o p o =n i 2标志着半导体处于 平衡 状态，当半导体掺入的杂质含量改变时，乘积n o p o 改变否？ 不变 ；当温度变化时，n o p o 改变否？ 改变 。
4．非平衡载流子通过 复合作用 而消失， 非平衡载流子的平均生存时间 叫做寿命τ，寿命τ与 复合中心 在 禁带 中的位置密切相关，对于强p 型和 强n 型材料，小注入时寿命τn 为 ，寿命τp 为 .5． 迁移率 是反映载流子在电场作用下运动难易程度的物理量， 扩散系数 是反映有浓度梯度时载 qnn 0=μ ，称为 爱因斯坦 关系式。
6．半导体中的载流子主要受到两种散射，它们分别是电离杂质散射 和 晶格振动散射 。
前者在 电离施主或电离受主形成的库伦势场 下起主要作用，后者在 温度高 下起主要作用。
7．半导体中浅能级杂质的主要作用是 影响半导体中载流子浓度和导电类型 ；深能级杂质所起的主要作用 对载流子进行复合作用 。
8、有3个硅样品，其掺杂情况分别是：甲 含铝1015cm -3 乙. 含硼和磷各1017 cm -3 丙 含镓1017 cm -3 室温下，这些样品的电阻率由高到低的顺序是 乙 甲 丙 。
样品的电子迁移率由高到低的顺序是甲丙乙 。
费米能级由高到低的顺序是 乙> 甲> 丙 。
9．对n 型半导体，如果以E F 和E C 的相对位置作为衡量简并化与非简并化的标准，那么T k E E F C 02>- 为非简并条件； T k E E F C 020≤-< 为弱简并条件； 0≤-F C E E 为简并条件。
10．当P-N 结施加反向偏压增大到某一数值时，反向电流密度突然开始迅速增大的现象称为 PN 结击穿 ，其种类为： 雪崩击穿 、和 齐纳击穿（或隧道击穿） 。
半导体器件物理复习题答案
半导体器件物理复习题答案一、选择题1. 半导体材料中，导电性介于导体和绝缘体之间的是：A. 导体B. 绝缘体C. 半导体D. 超导体答案：C2. PN结形成后，其空间电荷区的电场方向是：A. 由N区指向P区B. 由P区指向N区C. 垂直于PN结界面D. 与PN结界面平行答案：B3. 在室温下，硅的本征载流子浓度大约是：A. \(10^{10}\) cm\(^{-3}\)B. \(10^{12}\) cm\(^{-3}\)C. \(10^{14}\) cm\(^{-3}\)D. \(10^{16}\) cm\(^{-3}\)答案：D二、简答题1. 解释什么是PN结，并简述其工作原理。
答案：PN结是由P型半导体和N型半导体接触形成的结构。
P型半导体中空穴是多数载流子，N型半导体中电子是多数载流子。
当P型和N型半导体接触时，由于扩散作用，空穴和电子会向对方区域扩散，形成空间电荷区。
在空间电荷区，由于电荷的分离，产生一个内建电场，这个电场的方向是从N区指向P区。
这个内建电场会阻止进一步的扩散，最终达到动态平衡，形成PN结。
2. 描述半导体中的扩散和漂移两种载流子运动方式。
答案：扩散是指由于浓度梯度引起的载流子从高浓度区域向低浓度区域的运动。
漂移则是指在外加电场作用下，载流子受到电场力的作用而产生的定向运动。
扩散和漂移共同决定了半导体中的电流流动。
三、计算题1. 假设一个PN结的内建电势差为0.7V，求其空间电荷区的宽度。
答案：设PN结的空间电荷区宽度为W，内建电势差为Vbi，则有：\[ V_{bi} = \frac{qN_{A}N_{D}}{2\varepsilon}W \] 其中，q是电子电荷量，\( N_{A} \)和\( N_{D} \)分别是P型和N型半导体中的掺杂浓度，\( \varepsilon \)是半导体的介电常数。
通过这个公式可以计算出空间电荷区的宽度W。
四、论述题1. 论述半导体器件中的载流子注入效应及其对器件性能的影响。
半导体物理试题库及答案
半导体物理试题库及答案一、单项选择题（每题2分，共20分）1. 在半导体中，电子从价带跃迁到导带所需能量的最小值称为：A. 禁带宽度B. 费米能级C. 载流子浓度D. 电子亲和能答案：A2. 下列哪种半导体材料的禁带宽度大于硅？A. 锗B. 砷化镓C. 硅D. 碳化硅答案：D3. PN结在正向偏置时，其导电性能主要取决于：A. 电子B. 空穴C. 杂质D. 复合答案：B4. 半导体器件中，二极管的导通电压通常为：A. 0.2VB. 0.7VC. 1.5VD. 3.3V答案：B5. 在半导体物理学中，霍尔效应可以用来测量：A. 载流子浓度B. 载流子迁移率C. 载流子类型D. 所有以上答案：D二、多项选择题（每题3分，共15分）1. 下列哪些因素会影响半导体的载流子浓度？（多选）A. 温度B. 光照C. 杂质浓度D. 材料类型答案：ABCD2. 半导体器件的能带结构包括：A. 价带B. 导带C. 禁带D. 费米能级答案：ABC3. 下列哪些是半导体材料的特性？（多选）A. 导电性介于导体和绝缘体之间B. 导电性随温度升高而增加C. 导电性随光照强度增加而增加D. 导电性随杂质浓度增加而增加答案：ABCD三、填空题（每空1分，共20分）1. 半导体材料的导电性可以通过掺杂来改变，其中掺入____类型的杂质可以增加载流子浓度。
答案：施主2. 在PN结中，当外加电压的方向与PN结内电场方向相反时，称为______偏置。
答案：反向3. 半导体材料的导电性随温度升高而______。
答案：增加4. 半导体器件的能带结构中，价带和导带之间的区域称为______。
答案：禁带5. 霍尔效应测量中，当载流子受到垂直于电流方向的磁场作用时，会在垂直于电流和磁场的方向上产生______。
答案：霍尔电压四、简答题（每题5分，共10分）1. 简述半导体材料的导电机制。
答案：半导体材料的导电机制主要涉及价带中的电子获得足够能量跃迁到导带，从而成为自由电子，同时在价带中留下空穴。
半导体物理复习试题及答案复习资料
半导体物理复习试题及答案复习资料一、选择题1、下面关于晶体结构的描述，错误的是（）A 晶体具有周期性的原子排列B 晶体中原子的排列具有长程有序性C 非晶体的原子排列没有周期性D 所有晶体都是各向同性的答案：D解释：晶体具有各向异性，而非各向同性。
2、半导体中的施主杂质能级（）A 位于导带底附近B 位于价带顶附近C 位于禁带中央D 靠近价带顶答案：A解释：施主杂质能级靠近导带底，容易向导带提供电子。
3、本征半导体的载流子浓度随温度升高而（）A 不变B 减小C 增大D 先增大后减小答案：C解释：温度升高，本征激发增强，载流子浓度增大。
4、下面关于 PN 结的描述，正确的是（）A PN 结空间电荷区中的内建电场方向由 N 区指向 P 区B 正向偏置时，PN 结电流很大C 反向偏置时，PN 结电流很小且趋于饱和D 以上都对答案：D解释：PN 结空间电荷区中的内建电场方向由 N 区指向 P 区，正向偏置时多数载流子扩散电流大，反向偏置时少数载流子漂移电流小且趋于饱和。
5、金属和半导体接触时，如果形成阻挡层，那么半导体表面是（）A 积累层C 反型层D 以上都可能答案：B解释：形成阻挡层时，半导体表面通常是耗尽层。
二、填空题1、常见的半导体材料有_____、＿____和_____等。
答案：硅、锗、砷化镓2、半导体中的载流子包括_____和_____。
答案：电子、空穴3、施主杂质的电离能_____受主杂质的电离能。
（填“大于”或“小于”）答案：小于4、当半导体处于热平衡状态时，其费米能级_____。
（填“恒定不变”或“随温度变化”）答案：恒定不变5、异质结分为_____异质结和_____异质结。
答案：突变异质结、缓变异质结1、简述半导体中施主杂质和受主杂质的作用。
答：施主杂质在半导体中能够提供电子，使其成为主要的导电载流子，增加半导体的电导率。
受主杂质能够接受电子，产生空穴，使空穴成为主要的导电载流子，同样能提高半导体的电导率。
半导体物理学试题及答案
半导体物理学试题及答案半导体物理学试题及答案(一) 一、选择题1、如果半导体中电子浓度等于空穴浓度，则该半导体以( A )导电为主;如果半导体中电子浓度大于空穴浓度，则该半导体以( E )导电为主;如果半导体中电子浓度小于空穴浓度，则该半导体以( C )导电为主。
A、本征B、受主C、空穴D、施主E、电子2、受主杂质电离后向半导体提供( B )，施主杂质电离后向半导体提供( C )，本征激发向半导体提供( A )。
A、电子和空穴B、空穴C、电子3、电子是带( B )电的( E );空穴是带( A )电的( D )粒子。
A、正B、负C、零D、准粒子E、粒子4、当Au掺入Si中时，它是( B )能级，在半导体中起的是( D )的作用;当B掺入Si中时，它是( C )能级，在半导体中起的是( A )的作用。
A、受主B、深C、浅D、复合中心E、陷阱5、 MIS结构发生多子积累时，表面的导电类型与体材料的类型( A )。
A、相同B、不同C、无关6、杂质半导体中的载流子输运过程的散射机构中，当温度升高时，电离杂质散射的概率和晶格振动声子的散射概率的变化分别是( B )。
A、变大，变小 ;B、变小，变大;C、变小，变小;D、变大，变大。
7、砷有效的陷阱中心位置(B )A、靠近禁带中央B、靠近费米能级8、在热力学温度零度时，能量比EF小的量子态被电子占据的概率为( D )，当温度大于热力学温度零度时，能量比EF小的量子态被电子占据的概率为( A )。
A、大于1/2B、小于1/2C、等于1/2D、等于1E、等于09、如图所示的P型半导体MIS结构的C-V特性图中，AB段代表( A)，CD段代表( B )。
A、多子积累B、多子耗尽C、少子反型D、平带状态10、金属和半导体接触分为：( B )。
A、整流的肖特基接触和整流的欧姆接触B、整流的肖特基接触和非整流的欧姆接触C、非整流的肖特基接触和整流的欧姆接触D、非整流的肖特基接触和非整流的欧姆接触11、一块半导体材料，光照在材料中会产生非平衡载流子，若光照忽然停止t??后，其中非平衡载流子将衰减为原来的( A )。
半导体物理期末试题及答案
半导体物理期末试题及答案第一题：1. 请简述什么是半导体材料？并举例说明。
半导体材料是介于导体和绝缘体之间的材料，具有介于宽禁带和窄禁带之间的带隙能量。
在常温下，半导体材料既可以导电又可以绝缘。
它的导电性质可以通过控制掺杂来改变。
例如，纯净的硅元素是绝缘体，而掺杂的硅元素可以成为半导体材料。
第二题：2. 请解释什么是PN结？并简述其工作原理。
PN结是由P型半导体和N型半导体之间形成的结。
P型半导体中的杂质具有正电荷，被称为施主杂质；N型半导体中的杂质具有负电荷，被称为受主杂质。
PN结的形成是通过将P型半导体和N型半导体紧密接触，使得施主和受主杂质间发生电荷转移。
工作原理：在PN结中，由于施主杂质和受主杂质之间的电荷转移，使得PN结两侧形成了电场。
这个电场导致了电子从N区向P区漂移，同时空穴从P区向N区漂移。
这种漂移现象产生了空间电荷区，称为耗尽层。
在没有外加电压时，由于耗尽层的存在，PN结处于平衡状态。
当施加外加电压时，可以改变耗尽层的宽度。
正偏压（P极接正电，N极接负电）会使得耗尽层变窄，增加电流流过的机会，从而形成导通。
而负偏压（P极接负电，N极接正电）则会使得耗尽层变宽，阻止电流流过，从而形成截止。
第三题：3. 请解释什么是PN结的击穿电压？并说明几种常见的击穿方式。
PN结的击穿电压是指当施加外加电压达到某一临界值时，PN结内的电场强度足以克服材料的绝缘性，导致电流剧增的电压。
击穿电压是PN结失去绝缘特性的临界电压。
常见的击穿方式包括：- 穿越击穿：在高反向电压下，电子从PN结中的价带直接穿越到导带。
这种击穿一般发生在高纯度的材料中。
- 雪崩击穿：在高反向电压下，少数载流子加速并与相邻的原子碰撞，释放更多的载流子。
这种击穿一般发生在掺杂较多的材料中。
- 隧道击穿：在高反向电压下，载流子通过突破禁带形成隧道效应而穿越PN结。
这种击穿一般发生在材料的禁带很窄的情况下。
第四题：4. 请介绍几种常见的半导体器件，并简要说明其原理和应用。
《半导体物理学》期末考试试卷参考答案(A卷)-往届
赣 南 师 范 学 院第1页 共2页2010–2011学年第一学期期末考试参考答案（A 卷）开课学院：物电学院 课程名称：半导体物理学 考试形式：闭卷，所需时间：120分钟注意事项：1、教师出题时请勿超出边界虚线；2、学生答题前将密封线外的内容填写清楚，答题不得超出密封线；3、答题请用蓝、黑钢笔或圆珠笔。
一、填空题（共30分，每空1分） 1、 电子 空穴 电子 2、 替位式 间隙式 3、 01()1exp()Ff E E E k T=-+ 在热平衡状态下，电子在允许的量子态上如何分布0()F E E k TB f E e--= 前者受泡利不相容原理的限制4、 电子 空穴 00n p 电子-空穴对 n p = 多数 少数 多数 注入的非平衡多数载流子浓度比平衡时的多数载流子浓度小得多 少数 注入的非平衡少数载流子浓度比平衡时的少数载流子浓度大得多5、 电子在导带和价带之间的直接跃迁，引起电子和空穴的直接复合 电子和空穴通过禁带的能级（复合中心）进行复合 发射光子 发射声子 将能量给予其它载流子，增加它们的动能6、 半导体表面非平衡载流子浓度比内部高扩散 扩散 漂移 漂移二、选择题（共10分，每题2分） 1、A 2、B 3、D 4、C 5、B 三、计算题（共60分）一、1、解：（1）因为n p nq pq σμμ=+，又2i np n =，所以22i n p i n nq q n n σμμ=+≥=根据不等式的性质，当且仅当n nq μ＝2i p n q nμ时，上式取等。
解得：1/2()p i nn n μμ=，即此时电导率σ最小。
相应地，此时21/2()i n ipn p n nμμ==（2）对本征Ge ：13192()2.510 1.610(19003800)2.2810(/)i i n p n q S cm σμμ--=+ =⨯⨯⨯⨯+ =⨯在最小电导率条件下：min 1319((2(2.510)(1.610)/n p i n q n q n S cm σμμ--2=+ =2 =⨯⨯⨯⨯ =2.12⨯10()（3）当材料的电导率等于本征电导率时，有：00()n p i n p n q p q n q μμμμ+=+即：200()i n p i n p n n q q n q n μμμμ+=+整理得:2200()0n i n p ip n n n n μμμμ-++=解得:0nn =带入数据得：00()2i i n n n n ==舍或赣南师范学院考试卷（ A 卷 ）第2页 共2页∴1330 1.2510/2in n cm ==⨯ 213300510/i n p cm n ==⨯显然，此材料是p 型材料。
半导体物理期末考试试卷a-参考答案与评分标准
电子科技大学二零零七至二零零八学年第一学期期末考试一、选择填空（22分）1、在硅和锗的能带结构中，在布里渊中心存在两个极大值重合的价带，外面的能带（ B ），对应的有效质量（ C ），称该能带中的空穴为( E )。
A. 曲率大；B. 曲率小；C. 大；D. 小；E. 重空穴；F. 轻空穴2、如果杂质既有施主的作用又有受主的作用，则这种杂质称为（F ）。
A. 施主B. 受主C.复合中心D.陷阱 F. 两性杂质3、在通常情况下，GaN呈（ A ）型结构，具有（ C ），它是（F ）半导体材料。
A. 纤锌矿型；B. 闪锌矿型；C. 六方对称性；D. 立方对称性；E.间接带隙；F. 直接带隙。
4、同一种施主杂质掺入甲、乙两种半导体，如果甲的相对介电常数εr是乙的3/4，m n*/m0值是乙的2倍，那么用类氢模型计算结果是（ D ）。
A.甲的施主杂质电离能是乙的8/3，弱束缚电子基态轨道半径为乙的3/4B.甲的施主杂质电离能是乙的3/2，弱束缚电子基态轨道半径为乙的32/9C.甲的施主杂质电离能是乙的16/3，弱束缚电子基态轨道半径为乙的8/3D.甲的施主杂质电离能是乙的32/9，的弱束缚电子基态轨道半径为乙的3/85、.一块半导体寿命τ=15µs，光照在材料中会产生非平衡载流子，光照突然停止30µs后，其中非平衡载流子将衰减到原来的（C ）。
A.1/4 ； B.1/e ； C.1/e2； D.1/26、对于同时存在一种施主杂质和一种受主杂质的均匀掺杂的非简并半导体，在温度足够高、n i>> /N D-N A/ 时，半导体具有（ B ）半导体的导电特性。
A. 非本征 B.本征7、在室温下，非简并Si中电子扩散系数Dｎ与ＮＤ有如下图（C ）所示的最恰当的依赖关系：ＤｎＤｎＤｎＤｎ8、在纯的半导体硅中掺入硼，在一定的温度下，当掺入的浓度增加时，费米能级向（A ）移动；当掺杂浓度一定时，温度从室温逐步增加，费米能级向( C )移动。
半导体物理学试题及答案
半导体物理学试题及答案半导体物理学试题及答案(一) 一、选择题1、如果半导体中电子浓度等于空穴浓度，则该半导体以( A )导电为主;如果半导体中电子浓度大于空穴浓度，则该半导体以( E )导电为主;如果半导体中电子浓度小于空穴浓度，则该半导体以( C )导电为主。
A、本征B、受主C、空穴D、施主E、电子2、受主杂质电离后向半导体提供( B )，施主杂质电离后向半导体提供( C )，本征激发向半导体提供( A )。
A、电子和空穴B、空穴C、电子3、电子是带( B )电的( E );空穴是带( A )电的( D )粒子。
A、正B、负C、零D、准粒子E、粒子4、当Au掺入Si中时，它是( B )能级，在半导体中起的是( D )的作用;当B掺入Si中时，它是( C )能级，在半导体中起的是( A )的作用。
A、受主B、深C、浅D、复合中心E、陷阱5、 MIS结构发生多子积累时，表面的导电类型与体材料的类型( A )。
A、相同B、不同C、无关6、杂质半导体中的载流子输运过程的散射机构中，当温度升高时，电离杂质散射的概率和晶格振动声子的散射概率的变化分别是( B )。
A、变大，变小 ;B、变小，变大;C、变小，变小;D、变大，变大。
7、砷有效的陷阱中心位置(B )A、靠近禁带中央B、靠近费米能级8、在热力学温度零度时，能量比EF小的量子态被电子占据的概率为( D )，当温度大于热力学温度零度时，能量比EF小的量子态被电子占据的概率为( A )。
A、大于1/2B、小于1/2C、等于1/2D、等于1E、等于09、如图所示的P型半导体MIS结构的C-V特性图中，AB段代表( A)，CD段代表( B )。
A、多子积累B、多子耗尽C、少子反型D、平带状态10、金属和半导体接触分为：( B )。
A、整流的肖特基接触和整流的欧姆接触B、整流的肖特基接触和非整流的欧姆接触C、非整流的肖特基接触和整流的欧姆接触D、非整流的肖特基接触和非整流的欧姆接触11、一块半导体材料，光照在材料中会产生非平衡载流子，若光照忽然停止t??后，其中非平衡载流子将衰减为原来的( A )。
半导体物理期末试题
半导体物理期末试题半导体物理期末试题一、选择题（每题2分，共10题）1. 半导体是指能够_________________。
a. 导电b. 断电c. 绝缘2. 当 pn 结加正向电压时，常称之为______________。
a. 正向偏置b. 反向偏置c. 断电3. 半导体在常温下的禁带宽度约为____________。
a. 1eVb. 2eVc. 3eV4. 在掺杂半导体中，如果放入的掺杂杂质种类与基体元素种类相同，称之为____________掺杂；如果放入的掺杂杂质种类与基体元素种类不相同，称之为_____________掺杂。
a. n型，p型b. p型，n型c. p型，n型5. 热电偶是基于热电效应原理制成的一种__________________。
a. 温度计b. 电阻c. 电流6. 三极管是由__________结构组成的器件。
a. pnb. npnc. pnp7. 共振器中的谐振腔是一种具有特定_______________的装置。
a. 质量b. 尺寸c. 温度8. 半导体二极管的有效特性方程为_________________。
a. I = I0 * (e^(qU / kT) - 1)b. I = I0 * (e^(qU / n) - 1)c. I = I0 * (e^(q / nU) - 1)9. 在正向偏置的二极管中，当二极管正向电流增大时，二极管正向电压__________。
a. 增大b. 减小c. 不变10. 碳化硅是一种常用的_________________。
a. 反射镜材料b. 金刚砂c. 陶瓷材料二、简答题（每题10分，共4题）1. 简述 pn 结的形成原理与特性。
2. 简述半导体的掺杂原理与类型。
3. 简述三极管的工作原理及其应用领域。
4. 什么是谐振腔？举例说明谐振腔的应用。
三、计算题（每题20分，共2题）1. 已知在一个p型半导体中，施主杂质浓度为1e18，扩散深度为10um，施主杂质扩散系数为1e-3cm^2/s，求施主杂质扩散的时间。
半导体物理学试题及答案
半导体物理学试题及答案(总6页) --本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--半导体物理学试题及答案半导体物理学试题及答案(一) 一、选择题1、如果半导体中电子浓度等于空穴浓度，则该半导体以( A )导电为主;如果半导体中电子浓度大于空穴浓度，则该半导体以( E )导电为主;如果半导体中电子浓度小于空穴浓度，则该半导体以( C )导电为主。
A、本征B、受主C、空穴D、施主E、电子2、受主杂质电离后向半导体提供( B )，施主杂质电离后向半导体提供( C )，本征激发向半导体提供( A )。
A、电子和空穴B、空穴C、电子3、电子是带( B )电的( E );空穴是带( A )电的( D )粒子。
A、正B、负C、零D、准粒子E、粒子4、当Au掺入Si中时，它是( B )能级，在半导体中起的是( D )的作用;当B掺入Si中时，它是( C )能级，在半导体中起的是( A )的作用。
A、受主B、深C、浅D、复合中心E、陷阱5、 MIS结构发生多子积累时，表面的导电类型与体材料的类型( A )。
A、相同B、不同C、无关6、杂质半导体中的载流子输运过程的散射机构中，当温度升高时，电离杂质散射的概率和晶格振动声子的散射概率的变化分别是( B )。
A、变大，变小 ;B、变小，变大;C、变小，变小;D、变大，变大。
7、砷有效的陷阱中心位置(B )A、靠近禁带中央B、靠近费米能级8、在热力学温度零度时，能量比EF小的量子态被电子占据的概率为( D )，当温度大于热力学温度零度时，能量比EF小的量子态被电子占据的概率为( A )。
A、大于1/2B、小于1/2C、等于1/2D、等于1E、等于09、如图所示的P型半导体MIS结构的C-V特性图中，AB段代表( A)，CD段代表( B )。
A、多子积累B、多子耗尽C、少子反型D、平带状态10、金属和半导体接触分为：( B )。
A、整流的肖特基接触和整流的欧姆接触B、整流的肖特基接触和非整流的欧姆接触C、非整流的肖特基接触和整流的欧姆接触D、非整流的肖特基接触和非整流的欧姆接触11、一块半导体材料，光照在材料中会产生非平衡载流子，若光照忽然停止t?后，其中非平衡载流子将衰减为原来的( A )。
半导体物理期末考试试卷及答案解析
---------------------------------------------------------------最新资料推荐------------------------------------------------------ 半导体物理期末考试试卷及答案解析------------------------------装---------------------------------------------订----------------------------------------线----------------------------------------安徽大学 20 09—20 10 学年第一学期《半导体物理学》考试试卷（B 卷）（闭卷时间 120 分钟）题号一二三四五六七总分得分阅卷人学号答题勿超装订线姓名专业年级一、选择题（每小题 2 分，共 20 分）得分1. 本征半导体是指( )的半导体。
A. 不含杂质和缺陷B. 电子浓度和空穴浓度相等C. 电阻率高D. 电子浓度与本征载流子浓度相等2. 关于 Si 的能带特征，以下描述错误的是( )。
A. 导带底位于六个等效的<100>方向B. 价带顶位于布里渊区中心C. Si 是直接带隙半导体D. 导带底附件的等能面是旋转椭球面3. 导带底附件的状态密度为 gc (E) ，电子占据能级 E 的几率为 fB (E) ，则导带电子浓度为( )。
A. gc (E) fB ( E )B. gc (E) fB ( E ) dE4. 简并半导体是指( )的半导体。
Ec′∫ C. Ec gc (E)dE∫ ( ) Ec′D. Ec gc (E) fB E dEA. (Ec －EF)或(EF-Ev)≤0 B. (Ec－EF)或(EF-Ev)≥0C. 能使用玻尔兹曼近似计算载流子浓度D. 导带底和价带顶能容纳多个状态相同的电子5.1/ 14对于 n 型非简并半导体，在饱和区，电阻率随温度上升而增加，可能的原因是( )。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
一、半导体物理学期末复习试题及答案一
1.与绝缘体相比,半导体的价带电子激发到导带所需要的能量
（ B ）。
A. 比绝缘体的大
B.比绝缘体的小
C. 和绝缘体的相同
2.受主杂质电离后向半导体提供（ B ）,施主杂质电离后向半
导体提供（ C ）,本征激发向半导体提供（ A ）。
A. 电子和空穴
B.空穴
C. 电子
3.对于一定的N型半导体材料,在温度一定时,减小掺杂浓度,费米能
级会（ B ）。
A.上移
B.下移
C.不变
4.在热平衡状态时,P型半导体中的电子浓度和空穴浓度的乘积为
常数,它和（ B ）有关
A.杂质浓度和温度
B.温度和禁带宽度
C.杂质浓度和禁带宽度
D.杂质类型和温度
5.MIS结构发生多子积累时,表面的导电类型与体材料的类型
（ B ）。
A.相同
B.不同
C.无关
6.空穴是( B )。
A.带正电的质量为正的粒子
B.带正电的质量为正的准粒子
C.带正电的质量为负的准粒子
D.带负电的质量为负的准粒子
7.砷化稼的能带结构是（ A ）能隙结构。
A. 直接
B.间接
8. 将Si 掺杂入GaAs 中,若Si 取代Ga 则起（ A ）杂质作用,
若Si 取代As 则起（ B ）杂质作用。
A. 施主
B. 受主
C. 陷阱
D. 复合中心
9. 在热力学温度零度时,能量比F E 小的量子态被电子占据的概率为
（ D ）,当温度大于热力学温度零度时,能量比F E 小的量子
态被电子占据的概率为（ A ）。
A. 大于1/2
B. 小于1/2
C. 等于1/2
D. 等于1
E. 等于0
10. 如图所示的P 型半导体MIS 结构
的C-V 特性图中,AB 段代表
（ A ）,CD 段代表（B ）。
A. 多子积累
B. 多子耗尽
C. 少子反型
D. 平带状态
11. P 型半导体发生强反型的条件（ B ）。
A. ⎪⎪⎭⎫ ⎝⎛=i A S n N q T k V ln 0
B. ⎪⎪⎭
⎫ ⎝⎛≥i A S n N q T k V ln 20 C. ⎪⎪⎭⎫ ⎝⎛=
i D S n N q T k V ln 0 D. ⎪⎪⎭⎫ ⎝⎛≥i D S n N q T k V ln 20 12. 金属和半导体接触分为：（ B ）。
A. 整流的肖特基接触和整流的欧姆接触
B. 整流的肖特基接触和非整流的欧姆接触
C. 非整流的肖特基接触和整流的欧姆接触
D. 非整流的肖特基接触和非整流的欧姆接触
13.一块半导体材料,光照在材料中会产生非平衡载流子,若光照忽
然停止tτ=后,其中非平衡载流子将衰减为原来的（ A ）。
A. 1/e
B. 1/2
C. 0
D. 2/e
14.载流子的漂移运动是由（ A ）引起的,反映扩散运动强弱
的物理量是（ B ）。
A.电场
B.浓度差
C.热运动
D. μ
E. P D
F.τ
15.对掺杂的硅等原子半导体,主要散射机构是：（B ）。
A.声学波散射和光学波散射
B.声学波散射和电离杂质散射
C.光学波散射和电离杂质散射
D.光学波散射
二、证明题
对于某n型半导体,试证明其费米能级在其本征半导体的费米能级之上。
即E Fn>Ei。
三、 计算画图题
1. 三块半导体Si 室温下电子浓度分布
为,163103430102031.010, 1.010, 1.010n cm n cm n cm ---=⨯=⨯=⨯,
（N C =3*1019cm -3,N V =1*1019cm -3,n i =1010cm -3,ln3000＝8,
ln1000＝6.9）则
（1）、计算三块半导体的空穴浓度
（2）、画出三块半导体的能带图
（3）、计算出三块半导体的费米能级相对与C V E E 或的位置
（要求n 型半导体求E C －E F ,p 型半导体求E F －E v ）（15分）
2. 室温下,本征锗的电阻率为47cm Ω,试求本征载流子浓度。
若锗原子的浓度为2234.410cm -⨯,掺入施主杂质,使每610个锗原子中有一个杂质原子,计算室温下电子浓度和空穴浓度(设杂质全部电离)。
试求该掺杂锗材料的电阻率。
设s V cm n ⋅=/36002μ,s V cm p ⋅=/17002μ 且认为不随掺杂而变化。
若流过样品的电流密度为252.3/mA cm ,求所加的电场强度。
3. 画出金属和N 型半导体接触能带图（m s W W >,且忽略间隙）,并分
别写出金属一边的势垒高度和半导体一边的势垒高度表达式。
4. 如图所示,为P 型半导体MIS 结构形成的能带图,画出对应的电荷
分布图。
（6分）
5. 光均匀照射在电阻率为6cm ⋅Ω的n 型Si 样品上,电子－空穴对的
产生率为4×1021cm -3s -1,样品寿命为8µs 。
试计算光照前后样品的电导率。
（s V cm n ⋅=/36002μ,s V cm p ⋅=/17002μ）。
