整形制砂设备----新式石打石制砂机全解析
VSI制砂机也叫立轴冲击式破碎机，它有两种工作形式，一种是“石打石”，用于整形，一种是“石打铁”，用于制砂，这两种不同的工作形式相结合，即可实现品质优良砂石的生产过程，为了节省生产流程的投入成本，又将两种工作形式集于一体，就形成了VSI系列的制砂机，该机同时具有制砂以及整形的工作。
首先，两种破碎机的功能不大一样，虽然工作原理差不多，都可以叫做冲击式破碎机，但制砂机是用来制砂的，破
碎比更大；整形机主要是用来对砂石“美容”的，并以此达到优化砂石形状的目的，破碎比相对较小。
vsi制砂机与碎石整形机的破碎腔形不一样，制砂机的腔形比较紧凑，筒体周围有周护板，是主要的破碎件，而整形机相对宽敞，采用石衬来进行整形，形成料层。
当然了，除此以外，整形机和制砂机在内部衬板、周护板的形状、涡流破碎腔的大小方面也是有的区别的。
尤其关键的是下料方式不同，一机两用的vsi制砂整形机主要就是通过下料斗来切换下料方式，从而达到破碎或整形的作用。
VSI立式冲击破碎机简介、性能特点及技术参数
VSI立式冲击破碎机（立式冲击破）
一、VSI立式冲击破碎机简介：
VSI立式冲击破碎机，亦称冲击式制砂机。
VSI立式冲击破碎机作为一种新型制砂机，结构简单，运行平稳、成本低！单电机高效节能，经过优化设计的整形功能，成品粒型很好!"石打石、石打铁"，装置状态自由转换，制砂、整形、碎石，一机多用，还极大地降低了零配件磨损，延长使用寿命，提高投资回报！
二、VSI立式冲击破碎机性能特点：
1、结构简单、运转平稳、运行成本低！
2、"石打石、石打铁"，装置状态自由转换，制砂、整形、碎石，一机多用。
"石打石"技术减少了零部件磨损，降低了生产成本！
3、能量消耗小、产量高、破碎比大、节能、环保！
4、具有整形功能、产品呈立方状、堆积密度大！
5、生产过程中，石料能形成保护底层，机身无磨损，经久耐用！
6、少量易磨损件用特硬耐磨材质制成，体积小、重量轻、便于更换配件！
7、空气自循环系统，降低粉尘！
8、受物料水分含量影响小、含水率可达8%左右！
9、主轴轴承用稀油站进行循环润滑，油箱有连锁装置可实现自动控制和事故报警！
10、顶盖通过液压系统进行提升，操作简便！
三、VSI立式冲击破碎机型号及技术参数：。
VSI新型制砂机
一、产品介绍VSI系列新型制砂机，俗称制砂机、整形机，是引进德国权威专家最新研制成果，并结合中国的矿山条件经过改进设计，是目前国内最具有世界先进水平的第四代高性能制砂设备。
它是独特的转子结构设计、耐磨材料工艺、破碎速度优化以及液压设计的完美结合。
是专业细碎技术与机械制造完美结合的典范，是新技术、新工艺的充分体现。
在人工制砂行业，要生产理想的机制砂产品和混凝土骨料；在石料整形领域，要获得高品质、粒形好的碎石产品；VSI系列高效立轴冲击式破碎机是最行之有效的一种选择。
该机专为高速公路、高速铁路、高层建筑、市政、水电大坝建设、混凝土搅拌站提供优质砂石骨料，是人工制砂和石料整形领域的首选设备。
二、工作原理物料通过料斗进入叶轮破碎腔内，由分料锥把物料以伞状形式均匀的抛于叶轮流道内，经过高速旋转的叶轮瞬间加速从叶轮周围流道内抛射出去，冲击到涡流破碎腔的衬层上，被物料衬层反弹，斜向上冲击到破碎腔的顶部，又改变方向，偏转向下运动。
这样，一块物料在破碎腔内经过多次的撞击、摩擦、和破碎作用成为成品由机器下料口排出，实现批量生产；VSI系列新型制砂机通过改变涡流破碎腔内部的反击板和周护板，可实现“石打石”和“石打铁”两种破碎方式，打开或者关闭分料盘，可实现两种进料方式。
整机由稀油润滑站供油，实现稀有润滑。
三、性能优势1.先进的双泵供油润滑系统，有效降低轴承温度，延长使用寿命；2.新型制砂机主轴采用进口轴承，使得主轴运转更加平稳；3.液压升降，可方便移动机体上部进料斗，更换检修方便快捷；4.两种进料方式，两种破碎方式，实现碎石和整形两大功能；5.适用物料含水量大，最大含水量可达8%以上；6.成品呈立方体，深得国家大型项目喜爱；7.VSI制砂机锤头采用美国高耐磨材料，延长锤头使用寿命。
四、技术参数型号Model最大进料粒度Max Feed Size(mm)功率Motor Power(kw)叶轮转速RotorSpeed(rpm)通过量Capacity(t/h)重量Weight(t)外形尺寸Dimension(mm)VSI-600 35 110 1700-1890 80-120 10.1 3670*7821*2100 VSI-800 40 180 1520-1690 120-180 12.8 4037*2070*2375 VSI-1000 45 264-320 1300-1500 170-320 16.8 4890*2386*2678 VSI-1200 50 400-440 1100-1300 180-380 25 5300*2856*3168。
压岁之作三：世邦工业VSI6X立轴冲击破—您首选的制砂实力派
压岁之作三：世邦工业VSI6X立轴冲击破—您首选的制砂实力派破碎整形双管齐下，破碎效率提高约20%耐磨件使用寿命提升30~200%不等秉承提高设备成砂率、延长耐磨件使用寿命的理念，为满足大砂场生产规模化、集中化，以及国家对环保和产能的高要求，在上一代数千台冲击破的应用技术基础上，世邦工业进一步对设备的结构和功能进行优化设计，开发出新一代高效率低成本的立轴冲击式破碎机—VSI6X立轴冲击破，是目前市场上首选的制砂和整形设备。
基本介绍进料粒度：0-60mm生产能力：109-583tph产品用途及适用范围：1）可广泛应用于金属和非金属矿石、建筑材料、人工制砂及各种冶金矿渣的破碎及整形；2）适用于莫氏硬度小于9级的脆性物料，不适于粘性物料以及含泥土较多物料；3）适用于物料含水量要求8%以下；运行环境对海拔、温度、湿度等无特殊要求；4）可用于对煤及电石等特殊易燃物料加工。
性能优势1'石打石'与'石打铁'破碎石打石石打铁为了满足不同用户的破碎需求，VSI6X立轴冲击破对破碎腔型进行结构优化，配置“石打石”和“石打铁”破碎形式，且“石打石”料衬和“石打铁”反击块结构都根据设备的工作状态进行特殊设计，使设备破碎效率明显提高。
2关键部件全新结构设计为了保证设备的整体性能，VSI6X立轴冲击破对关键部件例如叶轮、轴承筒、主机体等进行结构优化设计，多项国家专利技术确保该破碎设备在破碎作业时高产、高效、低成本。
3更低的使用和维护成本VSI6X立轴冲击破对叶轮等部分结构及工艺优化，易损件的使用寿命大幅度提升，较以往设备在同使用条件下，关键易损件寿命提高30%-200%。
设备配置简单的起吊装置，当进行设备维护时，叶轮和轴承筒吊装无需额外增加大型的吊装设备，大大降低了设备的维护保养难度。
4更安全可靠的设备运行方式VSI6X立轴冲击破在设计时，充分考虑了设备使用的安全性和可靠性，采用了更平稳可靠的双电机驱动和自动稀油润滑，同时对设备的料斗、维修平台等进行优化设计，确保设备运行安全可靠。

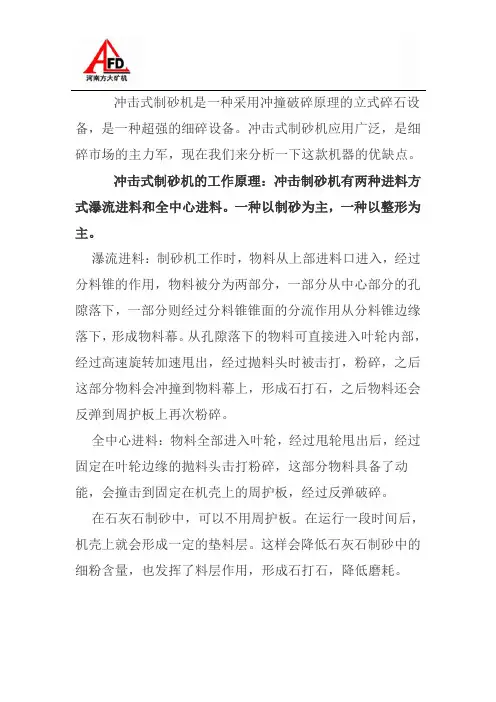

冲击式制砂机的工作原理和优缺点分析
冲击式制砂机是一种采用冲撞破碎原理的立式碎石设备，是一种超强的细碎设备。
冲击式制砂机应用广泛，是细碎市场的主力军，现在我们来分析一下这款机器的优缺点。
冲击式制砂机的工作原理：冲击制砂机有两种进料方式瀑流进料和全中心进料。
一种以制砂为主，一种以整形为主。
瀑流进料：制砂机工作时，物料从上部进料口进入，经过分料锥的作用，物料被分为两部分，一部分从中心部分的孔隙落下，一部分则经过分料锥锥面的分流作用从分料锥边缘落下，形成物料幕。
从孔隙落下的物料可直接进入叶轮内部，经过高速旋转加速甩出，经过抛料头时被击打，粉碎，之后这部分物料会冲撞到物料幕上，形成石打石，之后物料还会反弹到周护板上再次粉碎。
全中心进料：物料全部进入叶轮，经过甩轮甩出后，经过固定在叶轮边缘的抛料头击打粉碎，这部分物料具备了动能，会撞击到固定在机壳上的周护板，经过反弹破碎。
在石灰石制砂中，可以不用周护板。
在运行一段时间后，机壳上就会形成一定的垫料层。
这样会降低石灰石制砂中的细粉含量，也发挥了料层作用，形成石打石，降低磨耗。
冲击式破碎机技术产生于国外，学名冲击式破碎机、巴马克冲击破，引入国内也不过几十年，在最近20年才被大力发展，缓解了河沙资源不足、改善了建筑用砂紧张局面，最终成为建筑用砂的主要来源。
冲击制砂机主要优点是粒型好，近似立方体，损耗低，维护简单。
因此有时候也可以作为整形机在石料生产线中应用。
新型高效制砂机就具备突出的细碎能力、整形能力，能够加工出符合建筑标准的混凝土用砂，满足混凝土对砂细度模数、级配的要求。
冲击制砂机主要缺点是能耗大，同样产量情况下能耗是锤式制砂机系列的2倍以上。
市场上五代制砂机性能优势对比,不是越先进就越合适
市场上五代制砂机性能优势对比，不是越先进就越合适第一代制砂机介绍第一代制砂机出现在2000年前后，当时在制砂行业中，还是以石料为主，沙子为辅。
但经过破碎机破碎以后的石子，难免有些尾料（不合格的石子产品），这些尾料用来做成沙子还是可以使用的。
后来，当专用的制沙设备被研发推广出来后，破碎行业就习惯将这些早时候的破碎机称为第一代制砂机。
严格来说，第一代制砂机还不能算是制砂机。
因为它们主要的产品是石料，用来制砂的时候，往往成砂率不高。
但每一种事物的发展总是有一个成长的过程，制砂机设备推动着建设的发展，而建设的需求增长又反向推动着制砂设备的更新换代，技术愈加成熟先进。
随着经济的不断发展，砂石需求越来越大，然砂受环境污染、运输成本、人工成本的制约，出现供不应求的局面，机制砂材质均一、稳定，矿物成分和化学成分与原料是一致的，没有天然砂那样复杂、砂粒清洁，无泥质和其他有害杂质，性能稳定，在国内外逐渐打开市场，成为新的建筑用砂石骨料供应来源。
第二代制砂机介绍第二代制砂机就是现在常用的冲击式制砂机，它就是通过石打石的原理实现了物料的破碎，即通过冲击能来实现物料破碎的，制砂效率比较高，制砂效果很好。
冲击式制砂机的其工作原理就是让石子在自然下落过程中与经过叶轮加速甩出来的石子相互碰撞，从而达到破碎的目的。
而被加速甩出的石子与自然下落的石瀑撞时又形成一个涡流，返回过程中又进行2次破碎，所以在运行过程中对机器反击板的磨损是很少的。
第二代制砂机(冲击式制砂机)广泛用于金属和非金属矿石、水泥、耐火材料、磨料、玻璃原料、建筑骨料、人工造砂以及各种治金渣的细碎和粗磨作业，特别对中硬、特硬及磨蚀性物料如碳化硅、金刚砂、烧结铝钒土、镁砂等，比其他类型的破碎机更具有优越性。
与液压保护领破配套使用，可处理各种冶金渣。
对建筑用砂、筑路用砂石优为适宜。
第二代制砂机(冲击式制砂机)结构简单，造价低廉，运转平稳，高效节能，叶轮及涡动破碎腔内的物料自衬大幅度减少了磨损件费用和维修工作量，有效地解决了玻璃等原料破碎过程中的“铁污染”问题和钢渣破碎过程中的“卡钢”问题，巧妙的内部气流自循环消除了粉尘弥散。
VSI立轴冲击式破碎机(制砂机)
VSI立轴冲击式破碎机(制砂机)Vertical Shaft Impact Crusher (Sand Making Machine)VSI立轴冲击式破碎机多位一体掀起矿物加工和沙石破碎的革命！VSI Vertical Shaft Impact Crusher is a all-in-one machine, which starts a revolution of mining ores processingand stone crushing .VSI立轴冲击式破碎机是河南振源科技勤劳与智慧的结晶。
多位一体的设计源于对客户的了解和设备操作者意见反馈的采纳。
该设备集多种进料方式和破碎模式为一体，提高了产量，延长维修周期，并降低磨损成本，减少维修量，使之成为石料整形、人工制砂、耐火材料、球磨机给料及工业矿石成品加工等领域首选设备。
VSI Vertical Shaft Impact Crusher is crystal of HENAN Technology’s hardworking and wisdom.All-in-one design comes from designer’s understanding and analysis of advice from customers andequipment operators. This crusher features with different types of feeding and crushing forms,which has improved capacity, cut down cost and extended maintenance period. It has become thebest choice for stone shaping, sand making, fireproof material processing, ball mill feed andother industrial stone processing.●规格与性能参数表 Specification and Technical Parameter型号Model VSI7611 VSI8518 VSI9526 VSI1140生产能力Capacity (t/h)瀑落与中心进料Central feeding withCircular cascade feeding120～180 200～260 300～380 450～520全中心进料Fully central feeding60～90 100～130 150～190 225～260最大入料尺寸Max. feeding size (mm)软料Soft material<35 <40 <45 <50硬料Hard material<30 <35 <40 <45转速 Rotation speed(r/min) 1700～1890 1520～1690 1360～1510 1180～1310 电动机型号 Model of Motor Y250M-4 Y280M-4 Y315M-4 Y315L2-4双电机功率Double motor power(KW)2×55 2×90 2×132 2×200 最大外形尺寸长×宽×高Overall dimension L×W×H(mm) 3600×2248×25334378×2350×26674640×2650×2800 5570×2900×3000重量Weight(t) 10 12 16 25.6 电源Power supply AC380V,50HZ润滑液压站Lubrication Hydraulic Pressure station 流量Rate of flow(L/min) 6双油泵电机功率Double oil oumpsmotor’s power(KW)2×0.31安全保护Safety Assurance双油泵互补保证供油；无油流、无油压自动停机；水冷降温；冬季电机加热启动。
立式冲击破碎机发展趋势
立式冲击式破碎机发展趋势The Development Trend of VSI Crusher 上世纪80年代，巴马克（Barmac）立式冲击式破碎机的出现，是成功地应用细碎技术的典范。
特别用在制砂领域，由于其砂的质量，产量得到一致公认好评。
故20多年来，立式冲击式破碎机得到迅猛发展。
世界上各个公司均相继研发了各种各样外形的立式冲击式破碎机。
国内好多公司也相应推出了引进、仿制、改进的立式冲击式破碎机。
综观立式冲击式破碎机，有以下几个发展趋势：The appearance of Baramc VSI crusher in the 80s of last century is the model of fine crushing technology. Especially be used in sand making area, the quality and quantity of sand have been very well received. Therefore, the VSI crusher has been developed rapidly more than 20 years. A variety of VSI crushers have been developed by all companies in the world. The introduced, imitated and improved VSI crushers introduced by many companies in our country. Throughout the VSI crusher, it has several development trends below:1.向大型化发展Develop into large为了满足各种不同用户的需要，得到更多的产量，其转子直径也越来越大，电机功率也越来越大。
介绍国外的VSI机-立轴冲击式破碎机
介绍国外的VSI机－立轴冲击式破碎机来源：“集料管理者”杂志（Aggregates Manager），2003年7月出版，Bob Drake文章（杂志编辑）。
题目：VSI机促进破碎机发展副标题：——改善的磨损件、大型化和更好的灵活性的VSI破碎机赢得集料经营商的认可。
全文如下：立轴冲击式破碎机（VSI）的一个重要市场促进因素是提供立方体形的碎石，满足超级铺设材料的规范。
在被集料经营商广泛认可之后，当前，VSI的用户和制造商正环绕着更好的形状碎后或更大的盈利碎石来推广VSI的应用。
大型化的VSI机，更具灵活性的机械性能，更好的耐磨材料和组件设计，以及更有效的粉尘控制系统等，将推进VSI的应用。
在第四级、第三级甚至第二级（破碎）回路中，VSI机的采用已接近卧式反击式破碎机和圆锥破碎机的水准。
改进磨损率是每一个VSI机制造商的首要目标。
通过给料管、分配板、转子和导向板台的组合设计来增加物料流过破碎机的处理量，以及通过在高磨损表面浇铸复合陶瓷和钨来实现这一目标，此外，制造商已经致力于制造更易获得和更牢固的耐磨件替代品。
灵活性是VSI机的第二位目标。
能够被组合，或变化来适合使用者的灵活性机器的发展，已经大大地减轻了“石打石”与“石打铁”之间的争论，此外，大型化的给料给料管和改进的磨损率，扩大了VSI机在第二级回路或坚硬和磨蚀性石料方面的应用。
粉尘控制仅仅与VSI机转动的空气通过破碎机的总量有关，据介绍有多种方法来实现。
制造商常常采用下列三种方法抑制粉尘，空气再生循环系统，全线设置雾化喷咀和改善物料供给系统。
VSI破碎机：1. Cemco：Cemco公司7种VSI型号系统的顶端是Turbe160 Turbo175,重达77000磅（约35吨）的Turbo175是一种“导向板与反击板”的机器，石料槽可选择，其导向板台可以装三个、四个或五个导向板，每件重136磅（62kg）的导向板，据这家公司称：仅需二个螺栓固定，不需要其他固定来抗离心力和破碎力。
vsi新型制砂机特点和技术优势
结尾
谢谢收看
新型制砂机
目录
设备特点及技术优势
性能特点
工作原理 生产线配置
设备特点及技术优势
处理量大、产量高50-150t/h，与同等功率下的传统设备相比，产量提高了 30%而且稳定。 易损件消耗降-最佳的破碎腔物料撞击角度设计，与耐磨件的摩擦减少，比 传统设备运行费用低40%，直接降低了设备的使用成本。 产品粒形优异-产品呈立方体、粒行好、级配合理、细度目数可调；特别适 合人工制砂和石料整形，实践证明比其他传统设备制砂、整形效果提高 30%。 液压装置、易于维护-液压开盖装置，使破碎腔内部件检修拆换方便快捷， 缩短了停机时间，省时省力。 自动检测、安全可靠-设置过震动显示与报警装置，如果设备发生不良运转， 可发生警告，使设备停止工作，达到保护机器的目的。 稀油润滑、自动保养-德国原装的油润滑站，双油泵互补保证供油；无油流、 无油压时自动停机；水冷降温，冬季电机加热启动。
性能特点
液压装置、易于维护-液 压开盖装置，使破碎腔内部 件检修拆换方便快捷，缩短 了停机时间，省时省力。 自动检测、安全可靠处理量大、产量高 设置过震动显示与报 50-150t/h，与同 警装置，如果设备发 等功率下的传统设 生不良运转，可发生 备相比，产量提高 警告，使设备停止工 了30%而且稳定。 作，达到保护机器的 目的。 稀油润滑、自动保养-德 国原装的油润滑站，双油 泵互补保证供油；无油流、 无油压时自动停机；水冷 降温，冬季电机加热启动。
2、自动检测、安全可 靠-设置过震动显示与 报警装置，如果设备发 生不良运转，可发生警 告，使设备停止工作， 达到保护机器的目的。
Vsi新型制砂机（图）
生产线配置
原料料仓 成品机制砂 颚式破碎机 洗砂机 制砂机
VSI2000型冲击式立轴破碎机性能
VSI2000型冲击式立轴破碎机是按照特雷克斯全球标准生产的，转速高、成砂率大、能耗低、高级配的一款设备。
能耗低、成本低
VSI2000型冲击式立轴破碎机采用一个电机，装机额定功率250kw，处理量为400吨/时，同等情况下，装机功率减少200KW,日用电量减少200kwh，省电费。
由于使用一个电机，设备系统维护量和安全隐患相对减少。
成砂率大、成品粒型好
成砂率在35-40%之间，同等产量情况下，VSI2000制砂机相比其他品牌的制砂机能够节省40%左右的能耗，降低了吨成本，成品料粒形好、极配佳
具有研磨功能
转速高，处理量大
每小时生产80-90吨的砂
多种配置
VSI2000有多种配置选择，一机多用，石打石、石打铁的腔型互换，开式转子、闭式转子转子可互换。
操作简便
VSI2000型制砂机使用液压开盖，操作简单安全快捷，转子内部易损件更换方便，设备配有开盖保护装置，最大限度地保障检修人员的安全。
选择恰当的设备是降低成本，减少停机时间，实现利润最大化的关键。
21世纪冲击式破碎机的发展趋势分析
21世纪冲击式破碎机的发展趋势分析文章来源：/New-12.html最近，由河南探矿与德国权威专家联手设计的最新超VSI制砂机,开创了人工制砂机的新纪元。
VSI系列高效立轴冲击式探破碎机是引进德国权威专家最新研制成果，并结合中国的矿山条件经过改进设计，是目前国内独家生产的具有世界先进水平的第三代高性能制砂设备。
该机专为高速公路、高速铁路、高层建筑、市政、水电大坝建设、混凝土搅拌站提供优质砂石骨料，是人工制砂和石料整形领域的首选设备。
我国在五十年代末已有冲击式破碎机问世，在八十年代之前，国产的冲击式破碎机局限于处理煤和石灰石之类中硬物料。
直到八十年代末原河南探矿机器粉体设备有限公司引进K HD型硬岩反击式破碎机，终于填补国内空白。
但仍落后国外二十多年。
由于反击式破碎机是采用冲击原理破碎物料，其打击件，如：锤头、板锤、反击板等，在使用中磨损甚快。
这种缺陷，在相当长时期内，限制冲击式破碎机的适用范围，只能用于中硬物料的破碎。
河南探矿的机械专家经过多年的实践经验，采用先进可靠的双泵供油润滑系统，保证主轴轴承温升低、寿命长、运转可靠、延长维护周期。
新型耐磨材料的应用，打破了这种局限。
常用的五大类破碎机械中，冲击式破碎机与以挤压作用为主的破碎机，如颚式、园锥和辊式破碎机等相比，有以下的特征：A．破碎比大。
冲击式破碎机的破碎比可达到50以上，而颚式、园锥和辊式破碎机很难超过20。
于是，在需要单段破碎的场合，例如水泥工业的石灰石破碎，冲击式破碎机使用十分普遍。
B．产品颗粒好。
在冲击作用下，被破碎物料往往沿着其最脆弱层面碎裂，这种选择性破碎法，其颗粒呈立方体形态的概率较高，故冲击式破碎机产品的针片状百分比含量可低于10％，而颚式、园锥和辊式等破碎机产品的针片状百分比含量会高于15％。
于是，在需要立方体颗粒的场合。
例如，高等级公路的防滑路面，通常采用冲击式破碎机来作为终破设备，生产混凝土骨料。
上述特点，使冲击式破碎机在众多的破碎机械中占有重要地位。
立轴冲击式破碎机机电系统设计
1前言1.1国内外研究现状立轴冲击式破碎机(VSI)是近年来刚刚兴起的破碎机类型，人们通常也叫作制砂机，由于近年来砂石和矿物在建筑、桥梁和大坝等工程中应用越来越广泛，所以制砂机也应运而生，已在砂石场广泛应用初露锋芒，用户把它评为最有效的制砂设备。
立轴冲击式破碎机还有相当大的开放空间，评定制砂机的规格往往以叶轮直径作为最主要参考，按转子形状可分为开式转子和闭式转子。
按转子外的破碎腔的形状可有石打石和石打铁两种种破碎方式之分。
从海内外来看，要提高立轴冲击式破碎机的技术可在三个方面下功夫：机械机能的灵活性、零件的设计和材料的选择，粉尘的有效减少。
在前两方面的技术水平我国与海外基本持平。
(一)技术性能参数在海外开式转子能进行100-150mm粒度砂石的破碎，但国内远远达不到这种水平，而且一般的立轴冲击式破碎机的供应市场都很少。
在国外立轴冲击破碎机能作为二级破碎设备进行工作而国内只能作为三级甚至四级破碎设备；在转子方面海外公司已能生产出直径为1.6m的转子，能适应各大生产线的出产工作，但在我国内的立轴冲击式破碎机转子基本没超过1.2m的，而且国外的转子流道口可以设定在3-7之间，并且会根据不同的物料及进料粒级来调整相应的转子构造和相应的转速等来进行配合，并能达到较高的生产量和较高的细度模数，而国内的转子基本达不到这种水准并且很少变化，以至于对不同的工作环境适应性较差。
(二)材料选择和结构设计立轴冲击式破碎机上耐磨件的使用寿命分为两部分：零件结构设计和耐磨材料。
现在海外为了取代高费用的耐磨衬板而设计用物料的料衬保护，物料的料衬有相应的结构来配合形成，这样的设计会使破碎机的使用寿命大大延长，并且取消了高价格的铬合金钢堆焊的使用，这是国内还不足的地方。
1.2设计目的和意义目的：立轴冲击式破碎机应用越来越广泛，国内迫切需要在性能和耐磨设计及控制技术上提高和完善，以利于对不同工作环境和工作强度的适应，提高生产率和效率，优化和改进国内VSI存在的不足。
新型立轴式数控制砂机设备的优缺点分析
立轴式数控制砂机是指在立轴锤式破碎机基础上改进转子结构而生产的一种立轴锤式破碎机，这种采用固定锤头立轴式制砂机惯性大，粉碎细度高，锤头采用合金材质，比传统立轴锤式破碎机耐用，尤其是应用于石灰石细碎，在生产3mm以下干粉砂浆用沙时产量较一般的立轴冲击式制砂机大大提高。
立轴式数控制砂机的数控指的是对转速进行调整的数字变频器，在锤头磨损后可以通过调整转速来进行补偿，从而可以在不加装篦板的情况下保证一定的处理细度。
需要指出的是，立轴式数控制砂机在粉碎较硬物料入河卵石时，由于磨损较快，会使得产量不稳定，生产成本大大提高，
立式数控制砂机另一优点就是粒型圆润，具有不损于立轴冲击破碎机的完美粒型，0.8--1.5mm粒度范围的颗粒较多，是细沙制砂理想设备。
整装待发的方大2300大型立轴数控制砂机。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
自上世纪80年代，巴马克公司力推立轴冲击式破碎机（VSI机）以来，其大的处理能力和低的损耗和以及快捷方便维护方式，使得vsi破碎机成为细碎市场主流产品。
尤其近几年机制砂的大热，VSI制砂机成为了“香饽饽”，已成为制砂机的同义词，国外生产的vsi设备也纷纷涌入国内市场，许多用户便会疑惑，到底是买国外的还是国内的呢？两者到底有什么区别呢？本文就为大家介绍国内外VSI制砂机的特点和差异。
1、国外VSI制砂机的特点
20多年来，VSI立轴反击破碎机迅速发展，从石打石到石打铁，从闭式叶轮到开式叶轮，从周边与中央同时下料到集中中心进料，叶轮流道数量的变化和开式叶轮导向板的形状变化等等，以及多种转速和电机功率的选择等，vsi立轴反击破在原理不变的情况下出现了很多不同细节变化的机型。
覆盖硬度不同、进料粒度不同的岩石制砂市场。
国际上的VSI机制造公司大多集中在欧美地区。
例如：METSO集团的Barmac公司和原Nordberg公司、TEREX 集团的Cedarapids公司和CANICA公司、ASTEC集团的Pioneer公司、以及ISC、Remco、Cemco、BHS和Sandvik 等公司，这些公司推出的产品有以下共同特点：1）机器的适用范围越来越宽
以往VSI机仅仅在第三级甚至第四级制砂的破碎工艺上选用,进料粒度要求控制在40mm以下，现在开式叶轮的设计允许最大进料粒度达到150-180mm，这使得VSI机可以在二次破碎等中碎工艺中选用，将局部取代传统的二破机械、反击式或圆锥式破碎机。
2）机器的使用寿命越来越长
VSI制砂机易损件包括闭式叶轮的内外刀、上下衬板、开式叶轮的导向板、石打铁的反击板等，在零件形状变化的同
时，采用新的耐磨材料，如陶瓷涂层、钨的复合材料。
闭式叶轮的外刀，最长一次使用寿命可达700h以上。
3）机器产生的粉尘污染越来越少
环保要求使得厂家在粉尘控制上研究开发了许多控制装置可能降低VSI机运行时粉尘对环境的污染。
上述公司的产品相继进入中国市场。
在部分行业，主要如水利工程的砂石场，已占领市场主导地位。
2、国内VSI制砂机的特点
近几年来，国内VSI机也有极大发展，主要表现在以下几个方面：
1）VSI机的国内制造商越来越多，且各家公司的新产品不断推出，其产品生产数量也在稳步增长；
2）机器的规格逐渐大型化，叶轮直径目前已发展到1200mm左右；
3）从运行稳定型到环保控制等细节得到完善。
不少厂商对机器的振动、噪声、粉尘等开始控制，且易损件的使用寿命提高，在处理河卵石时其外刀的使用寿命已超过200h；
4）机器的品种增多，除了石打石和石打铁，开式叶轮在一些公司开始采用，开式叶轮导向板的寿命达到正常使用要求。
由于上述的因素，一些国内客户开始信任国产的VSI机，在部分使用场合，如中硬物料处理，先进的国产设备可以与进口设备抗衡。
国内市场流行的VSI制砂机种类
目前，国内市场上的VSI机从技术层面上可划分为三种：自行开发的产品（包括仿制的）、中外合作产品和全部进口的产品。
当砂石场生产规模越来越大之后，进口的vsi制砂机不仅价格高昂，使用成本的维护成本也高居不下，而中外合作产品进入国内市场较晚，由于技术成熟，且易损件已国产化，中方合作者能为用户选型把关，提供较良好的售后服务，弥补全进口设备的弊病，故显示较强的市场竞争力。
国内自主开发产品尽管仿制而来，但近几年国内一流的设备制造商在技术和质量上不断提升，与国外厂商还存在一定差距。
3、国内外产品差距
对照国内外主要VSI制造商所提供的产品性能，国产机与国外主要公司产品的差距是全方位的，主要表现在下列几个方面。
1）客户服务
客户服务，特别是售前的选型服务上。
由于国内销售人员急于求成的心里，缺乏实事求是的科学严谨太多，面对不同的客户情况，一些售前人员由于缺乏实验数据，往往“知其然而不知其所以然”，常常以不变应万变，造成同样机器，不同客户使用效果不一样。
客户的破碎筛分系统的缺陷也会影响VSI机的使用。
例如：当系统未配置除铁器时，铁件进入将损坏机器；当系统供料粒度超过允许值时，会引起不正常运转；当进料中含有过多水分时，易损件将加剧磨损；当进料无法调节时，其不均匀性将影响机器的制砂效果等等。
这些客户必须注意的事项，国内制造商往往不能像国外同行那样，在客户前期选型时详细说明，从而也损害了国产VSI 机声誉。
2）产品规格和性能
在产品规格和使用性能上，特别是机器的大型化方面的差异，是设计水平、制造商能力和国内配套件性能（如轴承）等方面的综合反映。
例如：转子体的上下面采用圆锥环紧固定位，在高速运转中不能丝毫松动，在名义尺寸600mm直径时其上下锥面同心度公差，神户制钢厂设计为0.02mm，这一设计要求对制造商的加工能力是一个考验。
3）机器的使用寿命
冲击式破碎机的使用寿命原来就比其他类型的破碎机低，如颚式、圆锥式等。
由于国内配件铸造厂商在原材料选取和热处理工艺上差距，是的机器的易损件使用寿命以及整套稳定型通国外主机存在一定差距。
4、国内VSI机发展方向
我国的VSI机自行开发早，但发展不快，各厂产品类同，因此，目前与国际上先进水平差距仍然明显。
如果国产VSI 机想在设计和制造上更上一个台阶，势必要重视以下几个问题。
1）重视产品的试验
针对不同工况、不同产品结构，作实际运行试验，控制进料与出料，处理量与转速、功率、不同物料与不同结构变化等关系，做VSI机的实物试验线。
没有试验数据为后盾，产品设计具有很大盲目性。
2）提高计算机辅助设计水平
利用计算机二维绘图已十分普及，三维绘图和模拟装配采用较少，应用有限元分析更少，运用动力学和运动学软件作动态工程分析，也许在破碎机制造业内还没有。
实物试验和虚拟设计是现代设计的两条腿。
缺少仿真分析，设计工作不仅较慢，而且冒险很大，或者十分保守，不能恰如其分。
3）应用数控加工中心
粗放式的加工工艺在矿山机械制造工厂比比皆是，但不能适用功率大，高速运行的VSI机的零部件制造。
缺少先进的数控加工设备，无法保证加工精度，如形位公差、粗糙度等，产品的使用寿命和运行稳定也很难保证。
4）采用新材料和新工艺
特别是易损件制造，要引进特殊材料的加工工艺，不能停留在常规的高铬铸铁、超高锰钢等水平上，例如硬质合金的镶嵌、复合浇注、工业陶瓷等。
尽管国内外制砂机仍存在不小的差距，但进口产品使用的高成本和售后维修不及时使很多国内用户“望而却步”，给了国内制砂设备发展的空间。
