abaqus接触分析1、塑性材料和接触面上都不能用C3D20R和C3D20单元，这可能是你收敛问题的主要原因。
如果需要得到应力，可以使用C3D8I (在所关心的部位要让单元角度尽量接近90度)，如果只关心应变和位移，可以使用C3D8R, 几何形状复杂时，可以使用C3D10M。
2、接触对中的sl ave surface应该是材料较软，网格较细的面。
3、接触面之间有微小的距离，定义接触时要设定“Adjust=位置误差限度”，此误差限度要大于接触面之间的距离，否则ABAQU S会认为两个面没有接触：*Contact Pair, interac tion="SOIL PILE SIDE CONTACT", small sliding,adjust=0.2.4、定义tie时也应该设定类似的posit ion toleran ce:*Tie, name=ShaftBo ttom, adjust=yes, positio n toleran ce=0.15、msg文件中出现zeropivot说明ABAQUS无法自动解决过约束问题，例如在桩底部的最外一圈节点上即定义了t ie，又定义了con tact, 出现过约束。
解决方法是在选择tie或c ontact的slave surface时，将类型设为no de region,然后选择区域时不要包含这一圈节点（我附上的文件中没有做这样的修改）。
6、接触定义在哪个分析步取决于你模型的实际物理背景，如果从一开始两个面就是相接触的，就定义在ini tial或你的第一个分析步中；如果是后来才开始接触的，就定义在后面的分析步中。
边界条件也是这样。
7、我在前面上传的文件里用*CONTROL设了允许的迭代次数18，意思是18次迭代不收敛时，才减小时间增量步（ABAQUS默认的值是12）。
ABAQUS接触问题学习笔记
Micro Manufacturing Technology Lab.
ABAQUS接触问题学习笔记
接触
Micro Manufacturing Technology Lab.
• 物理上讲，两个固体接触时有接触应力的传递。
• 不考虑摩擦的情况下，认为只有主应力传递 • 考虑摩擦的情况下，认为少量区域有切应力的传递
• 数学上讲，接触问题：
• 大面积连续接触，通常有多个节点同时接触，接触产生局部变形和剪切 变形但很少产生弯曲变形。（体积较大零件） • 结构性接触，通常只有几个节点同时接触，接触会产生弯曲变形（细长 零件）
ቤተ መጻሕፍቲ ባይዱ 解析刚体与离散刚体
Micro Manufacturing Technology Lab.
• 一、对于形状简单得刚体部件来说，解析刚体可以比较准确得模拟零部件得几何形状，可 以减小计算代价；刚体零部件得几何形状比较复杂时，就需要使用离散刚体了。离散刚体 通常用于接触分析中，类似与可变形体，可以模拟任何形状的物体。接触时也可以考虑使 用解析刚体，这样可以有效地避免由于刚体网格划分太粗造成的摩擦力不准。但他们都是 刚体，只在RP上积分，外形只是用来判断接触用的。 二、解析刚体仅用于建立壳或曲线，不能模拟任何形状的物体，当模拟简单的刚体使用 时，为接触分析提供刚性表面。 三、解析刚体不需要划分网格；离散刚体必须划分网格。 四、解析刚体只输出和参考节点相关的结果（反作用力等），对于接触问题如果要查看接 触力、接触压力、切向滑移等结果，只能查看从动面上的结果；离散刚体可以输出上述接 触力、接触压力、切向滑移等结果。五、解析刚体在不考虑温度的情况下使用，计算速度 快；在考虑温度对材料或者其它方面影响的情况下使用 计算效率较离散刚体低。 六、对于离散刚体，要在发生接触的部位划分足够细的网格；以保证不出现大的尖角，而 解析刚体则不需要。 • 注意问题： 一、定义一块钢板，属性定义弹模无限大、泊松比无限小，可以模拟刚体。 二、如果是动力学问题，涉及到旋转，需参考点设置为刚体的质心，其他情况参考点位置 任意。首先都是刚体，解析刚体主要是由直线圆弧等具有简单几何关系的曲线构成，易于 建模，离散刚体主要用于形状复杂的几何体，无法用简单线条构成，比如一些复杂模型的 导入，二者本质上没有区别。 三、要把刚体一般有这么几种,一种是找个主点,其他点与主点的关系约束为123456自由度, 这称为约束刚体,还有就是修改某个部件的弹性模量非常的大,泊松比很小,这种是人为的近 似刚体处理方法,第三种是无须划网格和赋属性的真正的刚体,前面两种都有人为的处理手 法在里面,最后一种没有.一般来说最后一种的计算效率也是最高的。
ABAQUSStandard接触分析中的主面和从面
ABAQUSStandard接触分析中的主⾯和从⾯
ABAQUS/Standard接触分析中的接触对由主⾯(master surface)和从⾯(slave surface)构成。
在模拟过程中，接触⽅向总是主⾯的法线⽅向，从⾯上的节点不会穿越到主⾯，但主⾯上的节点可以穿越从⾯。
定义主⾯和从⾯时要注意以下问题：
1、应选择刚度⼤的⾯作为主⾯。
这⾥所说的刚度，不仅要考虑材料本⾝的特性，还要考虑结构的刚度。
解析⾯(analytical surface)或由刚性单元构成的⾯必须作为主⾯，从⾯则必须是柔体上的⾯（可以是施加了刚性约束的柔体）。
2、如果两个接触⾯的刚度相似，则应选择⽹格较为粗的⾯作为主⾯。
3、两个⾯的节点位置不要求是⼀⼀对应的，但如果能够⼀⼀对应，可以得到更精确的结果。
4、主⾯不能是由节点构成的⾯，并且必须是连续的。
如果是有限滑移（finite sliding），主⾯在发⽣接触的部位必须是光滑的，不能有尖⾓。
5、如果接触⾯在发⽣接触的部位有很⼤的凹⾓或者尖⾓，应该将其分别定义为两个⾯。
6、如果是有限滑移，则在整个分析过程中，都尽量不要让从⾯节点落到主⾯之外，尤其是不要落到主⾯的背后，否则容易出现收敛问题。
7、⼀对接触⾯的法线⽅向应该相反，换⾔之，如果主⾯和从⽽在⼏何位置上没有发⽣重叠，则⼀个⾯的法线应该指向另⼀个所在的那⼀侧，对于三维实体，法线应该指向实体的外侧。
如果法线⽅向错误，ABAQUS往往会将其理解为具有很⼤过盈量的过盈接触，因⽽⽆法达到收敛。
ABAQUS接触分析
ABAQUS接触分析1、塑性材料和接触面上都不能用C3D20R和C3D20单元，这可能是你收敛问题的主要原因。
如果需要得到应力，可以使用C3D8I (在所关心的部位要让单元角度尽量接近90度)，如果只关心应变和位移，可以使用C3D8R, 几何形状复杂时，可以使用C3D10M。
2、接触对中的slave surface应该是材料较软，网格较细的面。
3、接触面之间有微小的距离，定义接触时要设定“Adjust=位置误差限度”，此误差限度要大于接触面之间的距离，否则ABAQUS会认为两个面没有接触：*Contact Pair, interaction="SOIL PILE SIDE CONTACT", small sliding, adjust=0.2.4、定义tie时也应该设定类似的position tolerance:*Tie, name=ShaftBottom, adjust=yes, position tolerance=0.1 5、msg文件中出现zero pivot说明ABAQUS无法自动解决过约束问题，例如在桩底部的最外一圈节点上即定义了tie，又定义了contact, 出现过约束。
解决方法是在选择tie或contact的slave surface时，将类型设为node region, 然后选择区域时不要包含这一圈节点（我附上的文件中没有做这样的修改）。
6、接触定义在哪个分析步取决于你模型的实际物理背景，如果从一开始两个面就是相接触的，就定义在initial或你的第一个分析步中；如果是后来才开始接触的，就定义在后面的分析步中。
边界条件也是这样。
7、我在前面上传的文件里用*CONTROL设了允许的迭代次数18，意思是18次迭代不收敛时，才减小时间增量步（ABAQUS默认的值是12）。
一般情况下不必设置此参数，如果在msg文件中看到opening和closure的数目不断减小（即迭代的趋势是收敛的），但12次迭代仍不足以完全达到收敛，就可以用*CONTROL来增大允许的迭代次数。
基于ABAQUS 软件的热冲压成形接触问题分析
1引言ABAQUS 是一套功能非常强大的工程模拟仿真软件，拥有各种类型的材料模型库，可以模拟各种工程领域的许多问题，例如，热传导、热电耦合分析、声学分析、岩土力学分析以及压电介质分析[1,2]。
ABAQUS 拥有十分强大的处理高度复杂非线性问题的能力，具有模拟复杂系统问题的高度可靠性，被广泛应用于在各国工业和研究所中。
但是在国内ABAQUS 的普及率远不如ANSYS ，不仅中文的资料少，而且可供新手学习的例子少，尤其是对比较复杂的接触问题的介绍更少。
在现实世界中，有许许多多的工程项目问题都涉及接触问题，如运动中火车轮与钢轨的接触、切削中车刀与工件的接触、冲压时模具与毛坯间的接触，等等。
在接触过程中，两个物体在接触界面上的相互作用是复杂的力学现象，接触问题常常同时涉及三种非线性：大形变引起的材料非线性、几何非线性和接触界面的非线性，再加上接触界面的事先未知性和接触条件的不等式约束，决定了接触分析过程属于高度非线性的，不仅需要花费较多的计算机资源，而且收敛难度较大。
本文从汽车防撞梁的热冲压成形出发，基于ABAQUS 软件对接触问题进行分析研究。
2ABAQUS 接触分析的关键问题接触分析中需要注意的常见问题包括：单元类型的选择和网格质量的控制、接触关系的建立、相对滑动、主从面的定义等[3]。
ABAQUS 软件提供了非常丰富的单元种类，在给用户提供更多选择的同时，也增加了用户选择适合自己模型的单元类型的难度，人们要清楚自己计算的目的是什么，然后选择合适的单元类型。
例如，热冲压成形模型，涉及温度变化和形变，就这需要选择温度—位移耦合类型。
网格质量的控制，ABAQUS 软件是通过Verify Mesh 检查模型网格质量，可以检查出分析过程中会导致错误和警告信息的单元，想要获得精确的计算结果，完美的单元质量是必不可少的。
接触关系的建立，人们在建立接触对时，首先要搞清楚主从面的定义，一般选择刚度较大的一面作为主面，柔性材料作为从面，而解析面和刚体面必须作为主面。
abaqus接触问题

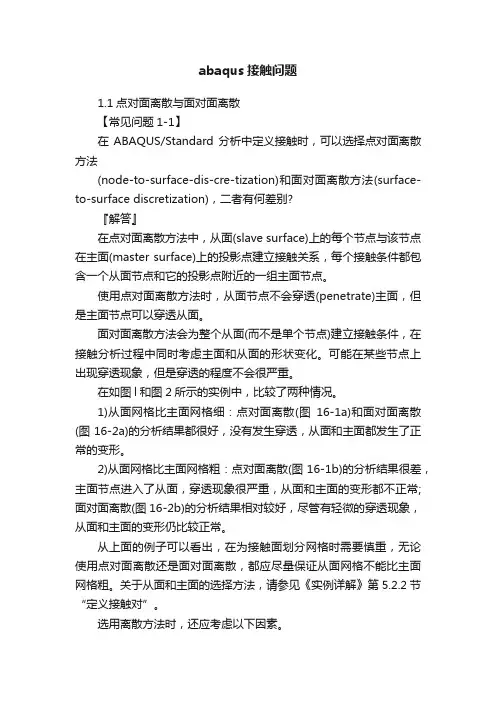

abaqus接触问题1.1点对面离散与面对面离散【常见问题1-1】在ABAQUS/Standard分析中定义接触时，可以选择点对面离散方法(node-to-surface-dis-cre-tization)和面对面离散方法(surface-to-surface discretization)，二者有何差别?『解答』在点对面离散方法中，从面(slave surface)上的每个节点与该节点在主面(master surface)上的投影点建立接触关系，每个接触条件都包含一个从面节点和它的投影点附近的一组主面节点。
使用点对面离散方法时，从面节点不会穿透(penetrate)主面，但是主面节点可以穿透从面。
面对面离散方法会为整个从面(而不是单个节点)建立接触条件，在接触分析过程中同时考虑主面和从面的形状变化。
可能在某些节点上出现穿透现象，但是穿透的程度不会很严重。
在如图l和图2所示的实例中，比较了两种情况。
1)从面网格比主面网格细：点对面离散(图16-1a)和面对面离散(图16-2a)的分析结果都很好，没有发生穿透，从面和主面都发生了正常的变形。
2)从面网格比主面网格粗：点对面离散(图16-1b)的分析结果很差，主面节点进入了从面，穿透现象很严重，从面和主面的变形都不正常;面对面离散(图16-2b)的分析结果相对较好，尽管有轻微的穿透现象，从面和主面的变形仍比较正常。
从上面的例子可以看出，在为接触面划分网格时需要慎重，无论使用点对面离散还是面对面离散，都应尽量保证从面网格不能比主面网格粗。
关于从面和主面的选择方法，请参见《实例详解》第5.2.2节“定义接触对”。
选用离散方法时，还应考虑以下因素。
1)一般情况下，面对面离散得到的应力和压强的结果精度要高于点对面离散。
2)面对面离散需要分析整个接触面上的接触行为，其计算代价要高于点对面离散。
一般情况下，二者的计算代价相差不是很悬殊，但在以下情况中，面对面离散的计算代价将会大很多：①模型中的大部分区域都涉及到接触问题。
