波纹管补偿器安装方法及要求
补偿器安装注意事项和安装方式
补偿器安装注意事项和安装方式：1、补偿器属于特种管道元件，安装复杂而且要求严格，需要计算管道推力和注固定支架的受力，因此不能擅自安装，否者会酿成事故。
因此安装必须有专业设计部门提供的管线施工图和管道支架详细配置，并参考补偿器安装说明书要求进行。
2 、安装补偿器的管道必须恰当的加以导向和固定才能使补偿器发挥作用，因此导向和固定支架的设置必须严格按设计部门有关技术资料进行。
3 、补偿器用的波纹管是用薄壁不锈钢板成型的，因此在运输、吊装和焊接期间要注意不要敲击、划伤、引弧、焊接飞溅等原因使波纹管损坏。
4 、安装前应清除波纹管及管道内异物，保证波纹管正常运动。
5 、对有流向要求的补偿器应按介质流向箭头的要求进行安装。
6 、为了使波纹管处于良好的工作状态，安装时不能用补偿器的变形，包括轴向、横向、扭转等来调正管系位置安装误差。
7 、在系统运行前小拉杆一般厂家不建议拆除，而是在打压完毕后，按补偿量松下内螺母。
8、购买时不要仅凭型号或代号，要向厂家提供数据，由厂家设计生产，方可保证使用寿命或质量。
推荐咨询：河北伟业波纹管制造有限公司，百顺牌波纹补偿器、套筒补偿器，中国市场知名品牌。
关于波纹膨胀节螺栓杆起什么用的问题在实际生产中，很多客户对于膨胀节螺栓的作用有模糊的认识，有的厂家就将其拆掉了，因而造成安全隐患，下面荣盛波纹管对于这一问题专门做番解答。
波纹补偿器依据补偿功能分类很多。
1、对于通用型膨胀节的螺栓杆，是运输拉杆，主要是防止运输中波纹管受到撞击和防止运输中震动引起焊缝开裂，另外安装后一般不能取消（厂家若是在螺杆上涂有黄漆，则表示可以拆除）而是应根据膨胀量的大小松开螺栓，膨胀节一般都有一个膨胀限位，否则无限制会把膨胀节弄坏的。
2、对于大、小拉杆波纹补偿器的螺杆是不能去掉的，因为它不但要限位,还要防止额外盲板力。
波纹补偿器的安装规范

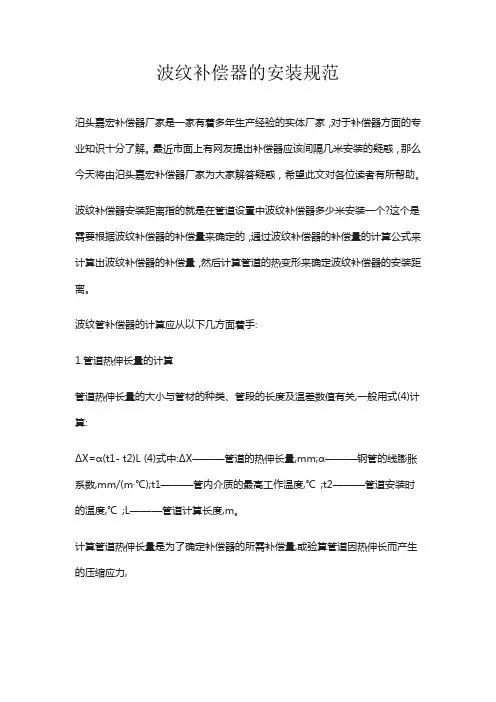

波纹补偿器的安装规范泊头嘉宏补偿器厂家是一家有着多年生产经验的实体厂家，对于补偿器方面的专业知识十分了解。
最近市面上有网友提出补偿器应该间隔几米安装的疑惑，那么今天将由泊头嘉宏补偿器厂家为大家解答疑惑，希望此文对各位读者有所帮助。
波纹补偿器安装距离指的就是在管道设置中波纹补偿器多少米安装一个?这个是需要根据波纹补偿器的补偿量来确定的，通过波纹补偿器的补偿量的计算公式来计算出波纹补偿器的补偿量，然后计算管道的热变形来确定波纹补偿器的安装距离。
波纹管补偿器的计算应从以下几方面着手:1.管道热伸长量的计算管道热伸长量的大小与管材的种类、管段的长度及温差数值有关,一般用式(4)计算:ΔX=α(t1- t2)L (4)式中:ΔX———管道的热伸长量,mm;α———钢管的线膨胀系数,mm/(m·℃);t1———管内介质的最高工作温度,℃;t2———管道安装时的温度,℃;L———管道计算长度,m。
计算管道热伸长量是为了确定补偿器的所需补偿量,或验算管道因热伸长而产生的压缩应力,所以对于管道的热伸长量应计算其最大值,即取冷态安装条件的最低温度和热态运行条件的最高温度之间的最大温差。
由于管网安装的气候条件差异很大,因此t2不应有统一的取值,应根据当时的气候条件和施工环境确定适当的管道安装温度。
2.管道轴向推力的计算安装轴向型补偿器的管道轴向推力Fx按式(5)计算:Fx=Fp+ Fm+ Fs (5)式中:Fp———内压力产生的推力,N;Fs———波纹管补偿的弹性反力,N;Fm———管道活动支架的摩擦力,N。
计算固定支架推力时,应按管道的具体敷设方式,参考公式(5)按支架两侧管道推力的合力计算。
3.管道的热变形计算计算公式：X=a·L·△Tx管道膨胀量a为线膨胀系数，取0.03mm/mL补偿管线(所需补偿管道固定支座间的距离)长度△T为温差(介质温度-安装时环境温度)先计算整个管道的补偿量，然后确定单个补偿器的补偿量，整个管道补偿量÷单个波纹补偿器补偿量=补偿器个数。
补偿器安装要求和方法
管道补偿器安装要求和方法补偿器安装要求安装前应检查补偿器是否完好, 内套管的工作表面不得有影响性能的损伤；安装前检查内套管的伸出长度，要保证其满足管道系统的补偿要求；补偿器在管道中安装使其与两端的连接管处于同一轴心上，其轴心线偏移应小于0.3%DN安装方法通常采用将管道连接好后，根据补偿器的长度截掉同长度管段的方法来安装补偿器；补偿器的固定端要与管道的固定支架相连接，并与补偿器的固定端与固定支架间距离尽可能短。
1、补偿器在安装前应先检查其型号、规格及管道配置情况，必须符合设计要求。
2、对带内套筒的补偿器应注意使内套筒子的方向与介质流动方向一致，铰链型补偿器的铰链转动平面应与位移转动平面一致。
3、需要进行“冷紧”的补偿器，预变形所用的辅助构件应在管路安装完毕后方可拆除。
4、严禁用波纹补偿器变形的方法来调整管道的安装超差，以免影响补偿器的正常功能、降低使用寿命及增加管系、设备、支承构件的载荷。
5、安装过程中，不允许焊渣飞溅到波壳表面，不允许波壳受到其它机械损伤。
6、管系安装完毕后，应尽快拆除波纹补偿器上用作安装运输的黄色辅助定位构件及紧固件，并按设计要求将限位装置调到规定位置，使管系在环境条件下有充分的补偿能力。
7、补偿器所有活动元件不得被外部构件卡死或限制其活动范围，应保证各活动部位的正常动作。
8、水压试验时，应对装有补偿器管路端部的次固定管架进行加固，使管路不发生移动或转动。
对用于气体介质的补偿器及其连接管路，要注意充水时是否需要增设临时支架。
水压试验用水清洗液的96氯离子含量不超过25PPM9、水压试验结束后，应尽快排波壳中的积水，并迅速将波壳内表面吹干。
10、与补偿器波纹管接触的保温材料应不含氯。
方形补偿器安装应符合下列规定：1）方形补偿器水平安装时，伸缩臂应水平安装，水平臂的坡度应与管道坡度一致。
2）方形补偿器垂直安装时，不得在弯管上开孔安装放气阀和泄水阀。
3）方形补偿器安装前，应按设计要求进行冷拉。
波纹补偿器的安装规范
波纹管：波纹管是指用可折叠皱纹片沿折叠伸缩方向连接成的管状弹性敏感元件。
波纹管在仪器仪表中应用广泛，主要用途是作为压力测量仪表的测量元件，将压力转换成位移或力。
波纹管管壁较薄，灵敏度较高，测量范围为数十帕至数十兆帕。
它的开口端固定，密封端处于自由状态，并利用辅助的螺旋弹簧或簧片增加弹性。
工作时在内部压力的作用下沿管子长度方向伸长，使活动端产生与压力成一定关系的位移。
活动端带动指针即可直接指示压力的大小。
波纹管常常与位移传感器组合起来构成输出为电量的压力传感器，有时也用作隔离元件。
由于波纹管的伸展要求较大的容积变化，因此它的响应速度低于波登管。
波纹管适于测量低压。
膨胀节：膨胀节是指能有效地起到补偿轴向变形作用的挠性元件。
例如焊接在固定管板式换热器壳体上的膨胀节轴向柔度大、容易变形，可补偿管子和壳体因壁温不同产生的热膨胀差，降低它们的轴向载荷，从而减小管子、管板和壳体的温差应力，避免引起强度破坏、失稳破坏和管子拉脱破坏。
膨胀节的种类较多，常用的有波形、环板焊接和夹壳式等结构，其中波形膨胀节应用最广泛，环板焊接膨胀节仅适用于常压或低压场合。
波纹补偿器：波纹补偿器属于一种补偿元件。
利用其工作主体波纹管的有效伸缩变形，以吸收管线、导管、容器等由热胀冷缩等原因而产生的尺寸变化，或补偿管线、导管、容器等的轴向、横向和角向位移。
也可用于降噪减振。
在现代工业中用途广泛。
简介：波纹补偿器，习惯上也叫膨胀节，或伸缩节。
由构成其工作主体的波纹管（一种弹性元件）和端管、支架、法兰、导管等附件组成。
主要用在各种管道中，它能够补偿管道的热位移，机械变形和吸收各种机械振动，起到降低管道变形应力和提高管道使用寿命的作用。
波纹补偿器连接方式分为法兰连接和焊接两种。
直埋管道补偿器一般采用焊接方式（地沟安装除外）工作原理波纹补偿器是用以利用波纹补偿器的弹性元件的有效伸缩变形来吸收管线、导管或容器由热胀冷缩等原因而产生的尺寸变化的一种补偿装置，属于一种补偿元件。
波纹补偿器的安装和使用要求
波纹补偿器的安装和使用要求一、波纹补偿器的基本概念和作用波纹补偿器是一种用于管道系统中的补偿装置，主要用于解决管道系统中由于温度变化、震动和安装误差等原因引起的热应力和机械应力。
波纹补偿器能够吸收管道系统中的位移、变形和振动，保护管道和设备的完整性，同时提高系统的可靠性和安全性。
二、波纹补偿器的种类和选择波纹补偿器根据其结构形式和使用场景的不同，可以分为各种不同类型的补偿器，如橡胶补偿器、金属波纹补偿器、伸缩节等。
在选择波纹补偿器时，需要考虑管道系统的工作压力、工作温度、介质性质、管道材质、管径和补偿量等因素，以确保选择合适的补偿器。
三、波纹补偿器的安装要求3.1 安装位置选择波纹补偿器应根据管道系统的设计要求和实际情况选择合适的安装位置。
一般来说，波纹补偿器应安装在管道系统的转弯、支撑、变径和法兰等部位，以便充分发挥其吸收位移和变形的作用。
3.2 安装方法波纹补偿器的安装应按照相关标准和规范进行，确保安装质量和安全性。
安装时应注意以下几点： 1. 波纹补偿器的两端应与管道系统的法兰连接，连接时应使用合适的密封垫片和螺栓，并适当加紧螺栓，确保连接的密封性和稳固性。
2. 波纹补偿器的安装应避免过度拉伸或压缩，以免影响其正常工作和寿命。
3. 安装时应注意波纹补偿器的方向和位置，确保其正常工作和排水。
3.3 安装验收安装完成后，应进行安装验收，包括以下几个方面： 1. 检查波纹补偿器的安装位置是否正确，连接是否牢固，无漏水现象。
2. 检查波纹补偿器的外观是否完好，有无损坏、变形等情况。
3. 进行压力试验，确保波纹补偿器的密封性和耐压性能。
四、波纹补偿器的使用要求4.1 工作温度和压力波纹补偿器的使用温度和压力应在其设计范围内，不得超过其允许的最大工作温度和压力。
超过设计范围使用会导致波纹补偿器失效，甚至引发事故。
4.2 定期检查和维护波纹补偿器在使用过程中应定期进行检查和维护，以确保其正常工作和使用寿命。
波纹管补偿器安装方法及要求
波纹管补偿器安装方法及要求波纹管补偿器是一种用于承受管道系统中因温度变化、震动和位移而引起的热胀冷缩、质量超负荷和管道偏斜等问题的装置。
它能够有效地减少管道系统的应力，提高其安全性和可靠性。
以下将详细介绍波纹管补偿器的安装方法及要求。
一、安装方法：1.确定波纹管补偿器的位置：在管道系统的设计中，应提前确定波纹管补偿器的安装位置。
根据管道系统的结构和应力状态，选择适当的位置安装波纹管补偿器。
2.安装支架：根据波纹管补偿器的尺寸和重量，选择合适的支架进行安装。
支架应稳定、坚固，能够承受波纹管补偿器的重量，防止其出现位移和摇晃的情况。
3.连接管道：根据波纹管补偿器的连接方式，将其与管道系统的管道连接起来。
连接方式一般有法兰连接、对焊连接和螺纹连接等。
根据实际情况选择合适的连接方式，并按照相关标准进行连接操作。
4.调整波纹管补偿器的位置：在安装波纹管补偿器时，应根据管道系统的设计要求以及实际情况，调整波纹管补偿器的位置和方向，确保其能够正常工作。
波纹管补偿器与管道之间的间隙应符合规范要求。
5.安装固定支架：在波纹管补偿器的两端或上方安装固定支架，用于固定和支撑波纹管补偿器，防止其发生位移和摇晃。
固定支架应坚固可靠，承受波纹管补偿器的重量和力矩。
6.进行波纹管补偿器的预紧：根据波纹管补偿器的设计要求和相关标准，进行波纹管补偿器的预紧操作。
预紧力应适当，既不能过大导致应力集中，也不能过小影响其工作效果。
预紧力应均匀分布，避免出现偏斜和位移的情况。
7.进行测试和调试：在完成安装后，进行波纹管补偿器的测试和调试。
通过施加压力或使用其他测试方法，检查波纹管补偿器的工作情况，并对其进行调整和修正，确保其能够正常工作。
二、安装要求：1.波纹管补偿器的安装应符合相关标准和规范的要求，确保其质量和可靠性。
2.在进行波纹管补偿器的安装前，要进行现场勘测和分析，确保安装位置符合设计要求，能够满足波纹管补偿器的工作需要。
3.在安装波纹管补偿器时，应仔细检查其质量和外观，确保其无损伤和缺陷。
波纹补偿器的安装规范
波纹补偿器的安装规范1.在安装产品之前，请检查补偿器的型号和规格是否必须满⾜整个管道系统的设计要求。
2.在两个固定⽀架之间只能安装⼀个补偿器或⼀组⾓度补偿器。
3.固定⽀架必须具有⾜够的强度，以确保不会损坏补偿器；导向⽀架必须有⾜够的导向，否则会影响管道的传输位移。
4.与刚性管相⽐，波纹补偿器的安装更加⽅便。
补偿器可以补偿管道的某些偏差，但这并不意味着不需要管道安装。
因为如果在安装过程中吸收了⼤的位移，则会影响其使⽤寿命。
因此，原则上不建议使⽤补偿器补偿安装偏差。
5.通常，样本中列出的补偿器类型不会吸收扭矩，因此在安装过程中不允许补偿器接收扭矩。
6.对于引流管的补偿器，应注意使导向缸的⽅向与介质的流向⼀致（安装补偿器的流向标记）。
平⾯⾓度补偿器的铰链旋转平⾯应与位移平⾯⼀致。
7.对于需要“冷紧”的伸缩缝，应在补偿器的预变形厚度处拆除⽤于预变形的辅助部件。
8.管道安装完毕后，应拆除补偿器上⽤于运输保护的辅助定位机构和紧固件，并根据设计要求将限位装置调整到规定的位置，以使管道系统能够完全在环境条件下得到补偿。
9，除预拉伸，压缩或“严密”预变形的设计要求外，严禁使⽤波纹管变形法来调节管路的安装偏差，以免影响补偿器的正常功能。
，否则会缩短其使⽤寿命并增加管道，设备和⽀撑部件的负荷。
10，没有其他⽅法可以保证管道中性时，可以采⽤厚壁直管等距铺设，并安装伸缩缝的⽅法。
11.绝缘层应在补偿器的外部保护套上制成，并且不得直接在波纹管上制成。
不得使⽤含氯的绝缘材料。
12.在安装过程中，不允许将焊渣溅到波纹管表⾯或对波纹管造成其他机械损坏。
13.⽀撑必须符合设计要求。
严格禁⽌在安装⽀架之前测试管道中的压⼒，以免损坏补偿器。
14.补偿器允许系统压⼒测试不超过公称压⼒的1.5倍。
15.对于⽤于⽓体介质的补偿器及其连接管，有必要考虑是否有必要在补偿器的连接管上增加临时⽀撑以注⽔。
16.静⽔压试验⽤⽔必须清洁，⽆腐蚀性，并且⽔中氯离⼦的含量不得超过25ppm。
法兰式波纹管补偿器的安装及操作步骤
法兰式波纹管补偿器的安装及操作步骤随着工业领域的快速发展，越来越多的机械设备被广泛应用于生产生活中，其中包括许多管道设备。
然而随着管道的使用时间加长，有些管道在运行过程中难免会产生一些形变、位移和振动等问题，这些问题的解决不仅影响管道的稳定运行，而且还会影响生产工艺和工作效率。
为此，工程师们开始研究一些具有可靠性和耐用性的管道连接装置来解决这些问题。
法兰式波纹管补偿器由于其杰出的性能和使用方便，成为了解决管道问题的一种有效方法，它能够使管道系统的位移、变形和振动等问题得到缓解。
本文将详细介绍法兰式波纹管补偿器的安装及操作步骤。
安装步骤：1. 确认补偿器的型号、规格和数量，并清理补偿器表面和管道连接面，将补偿器放置于管道上。
2. 用法兰和螺栓将补偿器和管道固定好，并在螺栓上加紧密封垫片，确保管道能够紧密连接。
安装完毕后，检查一遍所有连接螺栓的紧固度。
3. 安装过程中，应当避免对法兰壳体造成冲击，防止影响其正常使用，同时要确保法兰的密封性能好。
操作步骤：1. 补偿器的温度和压力等级必须要与管道相适应，使用时应禁止超过规定的使用温度和压力范围。
2. 在使用时，如果发现补偿器出现泄漏等异常情况，应立即停止使用，检查并及时维修。
3. 在使用过程中，应尽量避免对补偿器的细节部位进行人为损坏，如管螺栓、管法兰的接口等，以免影响补偿器的正常工作。
4. 定期检查补偿器的工作情况，防止出现管道漏水、损坏等情况，提高补偿器的使用寿命。
总之，法兰式波纹管补偿器是一种非常实用的管道连接装置，可以有效的缓解管道在运作过程中产生的问题，同时使用方便、效果显著。
因此，在使用法兰式波纹管补偿器时，要遵循正确的安装和操作方法，并定期进行维护，保证补偿器的正常工作。
波纹补偿器的安装规范
波纹补偿器的安装规范泊头嘉宏补偿器厂家是一家有着多年生产经验的实体厂家，对于补偿器方面的专业知识十分了解。
最近市面上有网友提出补偿器应该间隔几米安装的疑惑，那么今天将由泊头嘉宏补偿器厂家为大家解答疑惑，希望此文对各位读者有所帮助。
波纹补偿器安装距离指的就是在管道设置中波纹补偿器多少米安装一个?这个是需要根据波纹补偿器的补偿量来确定的，通过波纹补偿器的补偿量的计算公式来计算出波纹补偿器的补偿量，然后计算管道的热变形来确定波纹补偿器的安装距离。
波纹管补偿器的计算应从以下几方面着手:1.管道热伸长量的计算管道热伸长量的大小与管材的种类、管段的长度及温差数值有关,一般用式(4)计算:ΔX=α(t1- t2)L (4)式中:ΔX———管道的热伸长量,mm;α———钢管的线膨胀系数,mm/(m·℃);t1———管内介质的最高工作温度,℃;t2———管道安装时的温度,℃;L———管道计算长度,m。
计算管道热伸长量是为了确定补偿器的所需补偿量,或验算管道因热伸长而产生的压缩应力,所以对于管道的热伸长量应计算其最大值,即取冷态安装条件的最低温度和热态运行条件的最高温度之间的最大温差。
由于管网安装的气候条件差异很大,因此t2不应有统一的取值,应根据当时的气候条件和施工环境确定适当的管道安装温度。
2.管道轴向推力的计算安装轴向型补偿器的管道轴向推力Fx按式(5)计算:Fx=Fp+ Fm+ Fs (5)式中:Fp———内压力产生的推力,N;Fs———波纹管补偿的弹性反力,N;Fm———管道活动支架的摩擦力,N。
计算固定支架推力时,应按管道的具体敷设方式,参考公式(5)按支架两侧管道推力的合力计算。
3.管道的热变形计算计算公式：X=a·L·△Tx管道膨胀量a为线膨胀系数，取0.03mm/mL补偿管线(所需补偿管道固定支座间的距离)长度△T为温差(介质温度-安装时环境温度)先计算整个管道的补偿量，然后确定单个补偿器的补偿量，整个管道补偿量÷单个波纹补偿器补偿量=补偿器个数。
波纹管补偿器安装要求
波纹管补偿器安装要求
波纹管补偿器的安装要求如下：
1. 安装波纹管补偿器时，应确保其能够自由伸缩，不受外力约束，并能够避免在安装过程中产生过大的扭矩或挤压力。
2. 波纹管补偿器的安装位置应尽量靠近需要补偿的管道或设备的连接处，并确保其能够有效吸收管道或设备的热膨胀、冷缩或振动引起的变形。
3. 在安装波纹管补偿器时，应保持其处于水平位置，并避免产生弯曲或扭转变形。
4. 波纹管补偿器的安装应遵循相关的安装规范和要求，例如使用正确的法兰连接或其他适当的连接方式，并确保连接紧固螺栓的均匀力度，以防止波纹管补偿器在使用过程中出现泄漏或松动。
5. 安装波纹管补偿器时，应注意管道或设备的工作温度和压力范围，选择合适的波纹管补偿器材质和型号，并确保其能够承受工作条件下的压力和温度要求。
6. 在进行波纹管补偿器的安装前，应仔细检查和清理管道或设备的连接口和内部，确保没有污垢、杂质或其它物质的存在，以保证连接处的密封性和可靠性。
7. 在安装波纹管补偿器时，要注意避免对波纹管补偿器造成冲击、撞击或拉扯力，以免损坏其结构或降低其使用寿命。
总之，安装波纹管补偿器时，应根据具体情况选择合适的安装方式和位置，遵循相关的安装规范和要求，确保其能够正常工作，提供有效的补偿功能。
大拉杆型波纹补偿器安装说明
大拉杆型波纹补偿器安装说明横向大拉杆波纹管膨胀节装有由中间管连接的二个波纹管和拉杆装置，拉杆装置使膨胀节只限于能横向位移并吸收波纹管压力推力。
它们以横向位移方式补偿管系中“L”形，单平面的“Z”形管段的热膨胀。
管系设计人员精心选定的膨胀节经过我们可靠的设计、制作与检验其产品质量完全可以满足使用单位提出的技术要求。
但是，如果安装施工时注意不够而造成安装错误或不当，则可能降低产品使用性能，使波纹管过早损坏并使管系中其他装置或附件遭到破坏，从而影响管系正常运行。
本说明书作为安装施工的指南供安装施工单位及其他有关单位使用。
1、产品核验到货之后请按产品铭牌对产品型号是否与施工图规定相符，同时应对产品进行外观检查，特别要注意检查波纹管表面有运输造成机械损伤。
2、存放暂时不安装的膨胀节建议入库房存放，存放场地应干燥且无有害气体。
3、吊装吊具不要绕在波纹管上或挂在拉杆或专用运输螺杆上。
装有吊耳的膨胀节，吊装时吊具应挂在吊耳上。
4、管架架设所有固定管架、导向管架和支承管架的型式及其在管系中的位置都符合施工图规定并应分别按其安装技术要求架设。
架设好的导向管架和支承架不得影响管道自由伸缩。
对可能影响正常工作的管架架设的任何现场修改应由设计单位决断是否可行。
5运输螺杆膨胀节装配时不装设专用的运输杆，端板内铡的大拉杆上装有涂黄色漆标志的运输定位螺母，起运输定位作用。
膨胀节有时还装设有也涂黄色油漆标志的专用的运输螺杆。
如果施工图不要求对膨胀节进行预变位安装时，则在整个安装期间不要松动这些定位螺母或拆除专用的运输螺杆，当膨胀节和各类管架都装设完毕且检查合格之后，压力试验之前必须立即将大拉杆上内侧定位螺母拧至大拉杆内侧螺纹根部背紧，立即拆除专用的运输螺杆，注意不要松动大拉杆外侧螺母。
6膨胀节与管道的装配推荐采用预先装配法或顺序装配法将不要求预变位安装的膨胀节装配在管道上，要求预变位安装的膨胀节与管道的装配除应符合本条款要求外，还应符合条款7“膨胀节预变位安装”的要求。
补偿器技术条件符合性本工程适用性及安装要求
补偿器技术条件符合性本工程适用性及安装要求第一节补偿器安装要求<1.1>有补偿器装置的管段，在补偿器安装前，管道和固定支架之间不得进行固定。
<1.2>L形，Z形，Ⅱ形补偿器一般在施工现场制作，制作应采用优质碳素钢无缝钢管。
通常Ⅱ形补偿器应水平安装，平行臂应与管线坡度及坡向相同，垂直臂应星水平。
垂直安装时，不得在弯瞥上开孔安装放风管和排水管。
<1.3>在直管段中设置补偿器的最大距离和补偿器弯头的弯曲半径应符合设计要求。
在靠近补偿器的两端，至少应各设有一个导向支架，保证运行时自由伸缩，不偏离中心。
<1.4>做好施工准备，可以保证安装工作有计划、有步骤地进行，减少施工中的混乱，对实现均衡施工，缩短工期，确保工程质量和安全生产，将起到重要作用。
<1.5>熟悉和审查图纸资料，在施工前解决好图纸资料方面存在的问题。
做法是各专业施工人员（包括管道、电气、通风和机械设备安装）在熟悉图纸资料了解设计意图的基础上，从施工角度各自提出图纸资料存在的问题，一式两份，分别报送建设单位和设计单位，最后由建设单位召开多方图纸会审会议，逐一解决提出的所有问题。
<1.6>根据合同工期和建设单位要求，结合现场条件、设备材料准备情况以及土建进度计划，编制设备安装进度网络计划。
<1.7>提出预制加工件，绘制加工图，事先安排预制加工。
包括通风管、给排水管、暖气管、消防喷淋管道、支吊架、非标准构件和非标准设备的预制加工。
<1.8>明确安装技术要求和执行的施工验收规范、标准。
<1.9>确定施工力量，层层进行技术交底，使广大施工人员心中有底。
第二节补偿器安装通用工艺1．适用范围。
本工艺适用于燃气管道、热力管道和工业管道补偿器的安装。
2．引用标准。
SY0401—98S《输油输气管道线路工程施工及验收规范》CJJ28—2004《城镇供热管网工程施工及验收规范》GB50235—97《工业金属管道工程施工及验收规范》3．补偿器安装前的检验补偿器安装前，须检验下列项目：3．1使用的补偿器是否符合国家现行相关标准的规定。
管道补偿装置安装技术要求
管道补偿装置安装技术要求1、“Π”形或“Q”形膨胀弯管的安装，应符合下列要求：1）安装前应按设计文件要求进行预拉伸或压缩，允许偏差为±1Omm；2）预拉伸或压缩应在两个固定支架之间的管道安装完毕，并应与固定支架连接牢固后进行；3）预拉伸或压缩的焊口位置与膨胀弯管的起弯点距离应大于2m；4）水平安装时，平行臂应与管线坡度相同，两垂直臂应相互平行；5）垂直安装时，应设置排气及疏水装置。
2、波纹管膨胀节的安装，应符合下列要求：1）波纹管膨胀节安装前应按设计文件要求进行预拉伸或预压缩，受力应均匀；2）安装波纹管膨胀节时，应设临时约束装置，并应待管道安装固定后再拆除临时约束装置；3）波纹管膨胀节内套有焊缝的一端，在水平管道上应位于介质的流入端[图2(a)]，在垂直管道上宜置于上部[图2(b)]；图2 波纹管膨胀节在管道上的安装位置4）安装时，波纹管膨胀节应与管道保持同心，不得偏斜，应避免安装引起膨胀节的周向扭转。
在波纹管膨胀节的两端应合理设置导向及固定支座，管道的安装误差不得采用使管道变形或膨胀节补偿的方法调整；5）安装时，应避免焊渣飞溅到波节上，不得在波节上焊接临时支撑件，不得将钢丝绳等吊装索具直接绑扎在波节上，应避免波节受到机械伤害。
3、填料式补偿器的安装，应符合下列要求：1）填料式补偿器应与管道保持同心，不得歪斜；2）两侧的导向支座应保证运行时自由伸缩，不得偏离中心；3）应按设计文件要求的安装长度及温度变化，留有剩余的收缩量（图3）。
剩余收缩量可按(3)式计算，允许偏差为±5mm；图3填料式补偿器安装剩余收缩量1一介质流向；2一插管(3) 式中：S一一插管与外壳挡圈间的安装剩余收缩量(mm)；S0 一一补偿器的最大行程(mm)；t0一一室外最低设计温度(℃)；t1一一补偿器安装时的环境温度(℃)；t2一一管道内介质的最高设计温度(℃)。
4）单向填料式补偿器的安装方向，其插管端应安装在介质流入端。
波纹补偿器的安装说明
波纹补偿器的安装说明1、产品安装前，应先检查补偿器的型号、规格是否必须符合整个管系的设计要求。
2、两固定支架之间只能安装一个补偿器或一组角向型补偿器。
3、固定支架必须有足够的强度，以保证补偿器不受破坏；导向支架必须有足够的导向性，否则影响管线位移的传递。
4、波纹补偿器与刚性管道比较，安装时要方便得多，管道的一些偏差可以由补偿器补偿，但这并不意味着对管道安装可以无任何要求。
因为安装时如果已吸收较大的位移，工作时，，其使用寿命受到影响。
因此，原则上不提倡用补偿器来补偿安装偏差。
5、通常，样本中所列型式的补偿器是不吸收扭矩的，因此，在安装时不允许补偿器受到扭矩。
6、对带导流筒的补偿器，应注意使导流筒方向与介质流动方向一致（按补偿器的流向标志安装）。
平面角向型补偿器的铰链转动平面应与位移平面一致。
7、需要进行“冷紧”的膨胀节，其预变形所用的辅助构件，应在补偿器预变形后拆除。
8、管系安装完毕后应立即拆除补偿器上用作安装运输保护的辅助定位机构及紧固件，并按设计要求将限位装置调到规定位置，使管系在环境条件下得以充分补偿。
9、除设计要求预拉压或“冷紧”的预变形外，严禁使用波纹管变形的方法来调整管道的安装偏差，以免影响补偿器的正常功能，否则会降低其使用寿命和增加管系、设备及支撑构件的载荷。
10、管道对中性要好，在无其它方法保证时，可采用直管敷设后切下等长管道再安装膨胀节的方法来保证。
11、保温层应做在补偿器外保护套上，不得直接做在波纹管上。
不得采用含氯的保温材料。
12、安装过程中不允许焊渣飞溅到波纹管表面或使波纹管受到其它机械损伤。
13、支架必须符合设计要求，严禁在支架未安装好之前在管线内试压，以免将补偿器拉坏。
14、补偿器允许不超过1.5倍公称压力的系统压力试验。
15、对用于气体介质的补偿器及其连接管道，作水压试验时，要考虑充水时是否需要对补偿器的接管加设临时支架以承重。
16、水压试验用水必须洁净，无腐蚀性，并控制水中氯离子的含量不超过25ppm。
法兰式波纹管补偿器的安装及操作步骤
法兰式波纹管补偿器的安装及操作步骤法兰式波纹管补偿器是一种常用的管道连接补偿器，它可以在管道连接处起到补偿管道变形的作用，从而保证管道的正常运行。
下面我们来介绍一下法兰式波纹管补偿器的安装及操作步骤。
一、安装步骤
1.首先，需要对管道进行检查，确保管道的连接处没有任何损坏或者松动的情况。
2.将法兰式波纹管补偿器放置在管道连接处，然后将法兰与管道连接。
3.在连接法兰与管道的过程中，需要注意紧固螺栓的力度，确保螺栓紧固力度均匀，避免出现螺栓松动或者过紧的情况。
4.连接完成后，需要对法兰式波纹管补偿器进行检查，确保其连接牢固，没有任何松动或者漏水的情况。
二、操作步骤
1.在使用法兰式波纹管补偿器之前，需要对其进行检查，确保其没有任何损坏或者松动的情况。
2.在使用过程中，需要注意管道的温度和压力，确保其在法兰式波纹管补偿器的承受范围内。
3.如果发现法兰式波纹管补偿器出现松动或者漏水的情况，需要及时进行维修或者更换。
4.在使用过程中，需要定期对法兰式波纹管补偿器进行检查和维护，确保其正常运行。
法兰式波纹管补偿器的安装和操作需要注意细节，确保其连接牢固，使用安全可靠。
在使用过程中，需要注意管道的温度和压力，及时进行维护和检查，确保其正常运行。
管道补偿器安装工艺标准
管道补偿器安装工艺标准1.适用范围由于热力管道或制冷管道过长，自然补偿无法满足的情况下需要装补偿器。
（一般直管长度超过40m时需要加装补偿器）；2.补偿器样式一般使用到的补偿器有波纹补偿器和方形补偿器。
2.1波形补偿器波形补偿器的特点是：结构紧凑，但制造困难，补偿能力小(每个波只能补偿5～10mm)，轴向推力大，流体阻力比回折弯式补偿器小。
12.2方形补偿器方形补偿器的优点是：制作方便，工作可靠，补偿能力大(通常可达400mm)；作用在固定点上的轴向力甚小。
其缺点是：尺寸大，不能安装在狭窄部位；流体阻力大，变形时，两端的法兰和管道会受力至弯曲。
在管径相同时方形比园形制造方便，成本低，挠性大25～30％。
2、3.1补偿器支架的定位3.1.1方型补偿器固定支架及导向支架的定位见下图1。
方型补偿器一般布置在两固定支架中间，偏离中心不应超过8m。
3.1.2波纹补偿器固定支架及导向支架的定位见下图，波纹补偿器一般靠近其中的一个固定支架安装。
41 234（上图参考暖通动力施工安装图集，第114-116页）3.2补偿器的安装3.2.1 安装前的准备必须前确保管道的导向支架、固定支架已定位安装完成，以确保补偿器的同心不受影响。
3.2.2安装补偿器的热力管道固定支架最大允许跨距Lg 表（m ）（本表摘自《动力管道设计手册》第489页表7-22） 3.2.3计算两固定支架间管道的膨胀量计算公式：X=a ·L ·△Tx 管道膨胀量其中a －线膨胀系数，取0.0126mm/m ·℃12 3 3 463L－补偿管线（所需补偿管道固定支座间的距离）长度△T－为温差（介质温度-安装时环境温度）3.2.4补偿器进行预压缩或预拉伸△X=△L•(0.5-（t-tmin）/(tmax-tmin)其中: △X－预压缩或预拉伸量，当△X＞0时预拉伸，当△X＜0时预压缩；△L－补偿器最大补偿量； t－安装时的环境温度；tmin－管道运行时的最低温度； tmax－管道运行时的最高温度；预压缩或预拉伸应根据补偿器安装时的环境状况决定预压缩或预拉伸的量；最大预压缩或预拉伸量不超过补偿器额定补偿量的40%。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
波纹管直埋式补偿器安装要求
（一）用途：
直埋式波纹补偿器主要用于直埋管线的轴向补偿，具有抗弯能力，所以可不考虑管道下沉的影响，产品具有补偿量大，寿命长的特点。
（二）使用说明：
直埋式波纹补偿器主要适用于轴向补偿，同时具有超强抗弯能力，所以不考虑管道下沉的影响。
直埋式波纹补偿外壳及导向套筒保护下实现自由伸缩补偿，其它性能跟普通波纹补偿器相同。
（三）选用与安装：
3.1管道最大安装长度计算
有补偿直埋的管道应在二处高固定点，一是在直管段的端部，二是在管道的分支处。
长的无分支的直线管道两补偿器之间可以不设固定点，靠管道自然形成的“驻点”即可发挥固定点的作用。
驻点是两补偿器之间管道的那个不动点，在管径相同，埋深一致时，驻点与两补偿器间的距离相等。
褡补偿器（包括转角处自然补偿器）至固定点之间的距离不得超过管道的最大安装长度Lmax，管道最大安装长度的定义是固定点至自由端（补偿器）的长度，在此长度下产生的摩擦力不得超过管道许用应力下相应的弹性力。
Lmax按下式计算：
常用管道的最大安装长度Lmax。
应考虑16kgf/cm2内压力所产生的环向应力的综合影响。
波纹管补偿器安装和使用要求
1、补偿器在安装前应先检查其型号、规格及管道配置情况，必须符合设计要求。
2、对带内套筒的补偿器应注意使内套筒子的方向与介质流动方向一致，铰链型补偿器的铰链转动平面应与位移转动平面一致。
3、需要进行“冷紧”的补偿器，预变形所用的辅助构件应在管路安装完毕后方可拆除。
4、严禁用波纹补偿器变形的方法来调整管道的安装超差，以免影响补偿器的正常功能、降低使用寿命及增加管系、设备、支承构件的载荷。
5、安装过程中，不允许焊渣飞溅到波壳表面，不允许波壳受到其它机械损伤。
6、管系安装完毕后，应尽快拆除波纹补偿器上用作安装运输的黄色辅助定位构件及紧固件，并按设计要求将限位装置调到规定位置，使管系在环境条件下有充分的补偿能力。
7、补偿器所有活动元件不得被外部构件卡死或限制其活动范围，应保证各活动部位的正常动作。
8、水压试验时，应对装有补偿器管路端部的次固定管架进行加固，使管路不发生移动或转动。
对用于气体介质的补偿器及其连接管路，要注意充水时是否需要增设临时支架。
水压试验用水清洗液的96氯离子含量不超过25PPM。
9、水压试验结束后，应尽快排波壳中的积水，并迅速将波壳内表面吹干。
10、与补偿器波纹管接触的保温材料应不含氯离子。
补偿器产品分类：QB型球补偿器，DSB-I、II型、单向自导式伸缩补偿器，JTW型通用软管，不锈钢减震波纹补偿器，直埋式波纹补偿器，FUB风道补偿器，轴向型外压式波纹补偿器JZW型，铰链横向型JJH、万向铰链JWJ型补偿器，轴向型内压式波纹补偿器JDZ型，三维补偿器。
怎样正确安装非金属补偿器圈带？
非金属补偿器圈带也是用的最多的产品，它主要是起到协调固定作用。
如何做到正确安装以保证补偿器正常工作，给你支几招。
1、非金属补偿器圈带的内外需标注无误,这些标记在安装时要能看见以保证正确安装。
2、确定粘结点的位置在开始安装非金属补偿器时,必须先确保圈带安装正确。
在安装补偿器圈带时,尤其是大尺寸的圈带,必须将2/3的圈带重量放在导流筒的外表面,以防止由于自身重量破坏层间结构。
波纹管生产厂家还要提醒各位，根据补偿器的管道类型,可以通过附加压条或使用螺杆夹具暂时将圈带固定.最重要的是粘合点的正确定位,当圈带垂直安装时,粘合点可以放在任何地方，但当圈带水平安装时需要将粘合点定位于管的上面。
3、圈带每层布连接头的位置的确定圈带每层布连接头的各层都必须错开。
波纹管生产厂家建议两层布的节头间的离空距为100~200mm.同时根据尺寸和安
装条件,现场缝合的非金属补偿器通常要将每个的单层的接头错开，最终要与非金属补偿器的结构相适合在下料前请在保存单层节错开的办法下裁每个层的材料。
4、非金属补偿器的压实是从里到外完成的，波纹管生产厂家发现，根据材料功能和特性,如果有保温层,必须能将保温层放入并且在压实前能放入并紧合或夹紧。
非金属补偿器的层的结构与它的设计的目的有很大关系。
根据温度,压力,介质和其它结构物质使用的层的结构也不相同。
教大家一个简单办法，有一些层不能用简单接头的办法来接头,非金属补偿器在用于高温的管道时内层通常用来隔离温度的,要提供一层具有一定厚度的保温层,非金属补偿器在用于底温的管道时内层通常不需要保温,内层是由不涂任何附加物玻璃纤维织物制成.密封层必须被粘结,粘结时必须非常仔细以达到密封层绝对粘结.最外层用来保护免受环境污泥。
管道补偿器安装时的实用技巧
本文将重点分享一些它在安装使用过程中的一些小技巧。
经验告诉大家，管道补偿器（也可以叫管道弥补器）和管道伸缩器在经过前期的选型和采购之后，使用单位在安装和验收时经常会发现自己采购的产品发生漏水，漏气，或者渗水的问题，而安装公司和厂家都推脱说不是自己的问题，这让使用单位经常为此跑前跑后，严重时可能导致问题长时间不能解决，影响工程的进度和工程的正常试用，所以今天来告诉一些关于管道补偿器安装时的小秘诀的知识吧。
管道补偿器和波纹管在安装之前，提醒你应该按以下几点做：
第一：检查其产品在生产过程是否发生漏焊或者断焊的现象，如果有应及时通知生产单位给予维修或者更换；
第二：仔细观察产品在运输过程中是否发生变形或者破损，根据其情况联系生产厂家（最好是波纹管生产厂家专业人员）看是否能正常使用；
第三：此类产品在安装时经常会遇到在地下或者高空的情况，波纹管生产厂家建议你，应根据现场实际情况预留好安装所需的空间，特别是地下安装时应该考虑最下方的螺栓是否有拧紧所需的空间。
第四：安装过程中应该根据产品的补偿量，安装在合理的位置，否则产品可能无法解决管道热胀冷缩所产生的尺寸变化，而失去了其存在的作用。
第五：波纹客生产厂家认为也是最重要的一点，紧螺栓时应对照钟表的方式，先两人同时拧紧12点方向和6点方向的螺栓，然后同时拧紧3点钟方向和9点钟方向的螺栓。
最后对应依次拧紧螺栓，以免因为压偏而造成漏水。
综上总结，管道补偿器安装时也不是很难，只要平时多注意、多积累就能搞定。
如果有任何问题可以向波纹管生产厂家咨询。
波纹补偿器性能会受到哪些因素影响？
大家知道，不锈钢波纹管用波纹补偿器的性能如果不小心一些的话，那么将
是很难得到有效的处理的，甚至都找不到最为主要的原因，当然也找不到有效方案来解决这些问题。
因为针对这一问题的严重性，技术人员专门研究了不锈钢波纹管用波纹补偿器性能受到影响的主要原因是什么，以下就为大家分享下。
其实不锈钢波纹管用波纹补偿器出现影响性能可能原因是由于：加工成型机焊接产生的残余应力，或者是工作内压及自重产生的一次薄膜应力，再者就是热胀产生的二次应力，以及管道振动、温差、内压波动及开停机引起的交变应力，最后就是安装误差及预变型造成的装配应力等；但是由于应力的存在，使得不锈钢波纹管用波纹补偿器处于弹塑性工作状态之下，不锈钢波纹管用补偿器的波峰波谷承受很大的拉应力，为SCC的产生提供了拉应力的条件，其结果是引起金属晶格的扭曲，降低了该部位的电极电位，在于烟气介质（电解质溶液）接触时，这些部位成为腐蚀性微电池的阳极，进而造成局部腐蚀，随着腐蚀的加剧，裂纹迅速扩展，直至产品破坏。
由此看来，影响不锈钢波纹用波纹补偿器的性能因素是有很多原因的，有时也可能是不可见的，但是只要你认真分析，就能找到解决办法。
