《机械设计》第五章键连接PPT课件
D d
l
L
特点： 可传递较大扭矩和轴向力，无应力集中，
对中性好，但加工要求较高，应用受限制。
§5—4 销联接
定位销——主要用于零件间位置定位，左图，常用 作组合加工和装配时的主要辅助零件。
联接销——主要用于零件间的联接或锁定，中图， 可传递不大的载荷
安全销——主要用于安全保护装置中的过载剪断元 件 ，右图
轴上的槽用盘铣刀或指状铣刀加工；
轮毂槽用拉刀或插刀加工。
工作面
工作面
(a)
(a)
(b)
普通平键：
(a)
(b)
圆 头 — A型（常用）—键(a) 顶上面与毂不接触(b) 有间隙
方 头 — B型—常用螺钉固定
(c)
半圆头—C型（端铣刀加工）—用于轴端与轮毂联接
(c)
(d)
(c)
(c)
(d)
(d)
2）薄型平键——键高约为普通平键的60%~70%： 圆头、方头、单圆头
第五章 键与花键联接
§5—1 键联接
键是一种标准件，通常用于联接轴与轴上旋 转零件与摆动零件，起周向固定零件的作用以传 递旋转运动成扭矩，而导键、滑键、花键还可用 作轴上移动的导向装置。
一、键联接的类型与构造 主要类型：平键、半圆键、楔键、切向键
1、平键 1）普通平键
用于静联接，即轴与轮毂间无相对轴向移动 构造：两侧面为工作面，靠键与槽的挤压和 键的剪切传递扭矩；
一、过盈联接的类型与应用 利用两个被联接件本身的过盈配合来实现，
一为包容件，另一为被包容件。
1 23 4
无辅助件（左图）——用于轴与轮毂联接，轮圈与轮芯的联接 及滚动轴承与轴及座孔的联接
df
二、花键联接的设计计算
键连接与销连接课件
VS
详细描述
根据键和键槽的尺寸精度，可以选择间隙 配合、过渡配合或过盈配合。安装时，应 保证键的平整度和垂直度，以减小受力时 的偏移和磨损。对于过盈配合，可能需要 采用压力或温差装配方法。
03
销连接设计
销的类型与尺寸
01
02
03
04
圆柱销
用于固定位 对中作用。
例如，发动机中的曲轴与连杆 之间的连接，就是通过键连接 来实现的，以确保曲轴的稳定 运转。
销连接在汽车悬挂系统、转向 系统和制动系统中也广泛应用 ，用于固定和传递载荷。
航空航天领域中的应用
在航空航天领域，由于对安全性和可靠性的要求极高，键连接与销连接的应用尤为 重要。
飞机和航天器的发动机、传动系统和控制系统等关键部位，都离不开键连接与销连 接的支撑和固定。
实现资源的循环利用，减少浪费，提 高可持续发展能力。
节能技术
研发节能技术，降低生产过程中的能 耗，减少碳排放。
THANKS
感谢观看
优势
键连接具有较高的承载能力和传递扭矩的能力，销连接则具有较好的稳定性和 定位精度。
02
键连接设计
键的形状与尺寸
总结词
在键连接设计中，键的形状和尺寸是关键因素，它们直接影响键连接的强度和稳 定性。
详细描述
根据使用场合和要求，键的形状可分为平键、半圆键、钩头楔键等。尺寸方面， 需要精确计算和加工，以确保键与键槽的配合精度和强度。
类型与分类
类型
键连接可以分为水平键连接和垂直键 连接，销连接可以分为圆柱销连接和 圆锥销连接。
分类
根据连接方式的不同，键连接可以分 为固定键连接和滑动键连接，销连接 可以分为内螺纹销连接和外螺纹销连 接。
键连接课件
课堂练习：
分组制作键的模型，看哪组完成得
又快又好。
小结
一、键联接的主要作用：实现轴和轴上零件的周向 固定并传递运动和转矩。 二、键联接的分类、特点及应用： 1.普通平键 3.滑键 2.导向平键 4.半圆键
作业布置：
每位同学制作一种键的模型。

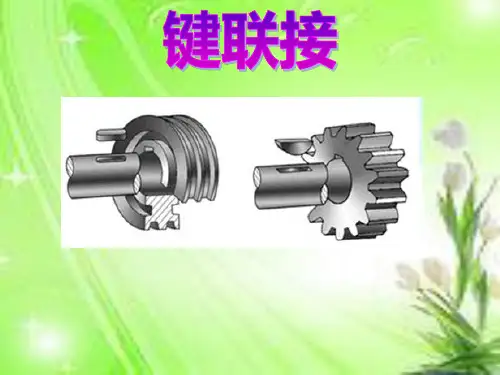

键联接
主要作用： 实现轴与轴上零件（如齿 轮、带轮等）之间的周向固定，并传递 运动和转矩。
一．平键联接
分解图
装配图
断面图
A型键：圆头
1.普通平键
B型键：平头
C型键,常用于轴端：单圆头
A型
B型
C型
2．导向平键
主要特点：轮毂可在轴上沿轴向移动。
l
比普通平键长 紧定螺钉固定在键槽中
l
l
l
键上设有起键螺孔
适用于轴上零件滑移距 离不大的场所。
导向平键
3．滑键
主要特点：轮毂可在轴上沿轴向移动。
l
滑键固定在轮毂上 轮毂带动滑键作轴向移动 键长不受滑动距离限制
l l
二、半圆键联接
l l
工作面为键的两侧面，有较好的对中性
可在轴上键槽中摆动以适应轮毂上键槽斜 度
l l
适用于锥形轴与轮毂的联接
键槽对轴的强度削弱较大，只适用于轻载 联接
键联接及受力分析课件
详细描述
总结词
疲劳强度是衡量键联接性能的重要指标，提高疲劳强度有助于延长键联接的使用寿命。
要点一
要点二
详细描述
疲劳强度与材料的力学性能、键的形状和尺寸、工作载荷等多种因素有关。优化材料成分和热处理工艺可以提高材料的疲劳强度。此外，采用表面强化技术如喷丸、碾压等可以改变材料表面的应力分布，从而提高疲劳强度。在设计阶段考虑降低应力集中和优化载荷分布也是提高疲劳强度的有效方法。
详细描述
总结词
根据单个键的受力分析结果，可以计算出键的强度和安全系数，从而评估整个联接的强度。
详细描述
根据单个键的受力分析结果，可以进一步计算出键的剪切强度和挤压力。通过安全系数的计算，可以评估出整个联接的强度和安全性。在进行强度计算时，需要考虑材料的机械性能、键的类型和尺寸、以及工作条件等因素。
详细描述
半圆键的形状类似于半圆形，其工作面为侧面。半圆键联接中，键的侧面与轴上的键槽侧面相接触，形成摩擦力来传递扭矩和力矩。半圆键联接具有较好的工作平稳性和较高的承载能力，但其制造和安装要求较高，常用于轻载、中速和低精度的机械传动中。
VS
花键联接是一种结构紧凑、承载能力高的键联接方式，适用于传递较大扭矩和力矩的场合。
实例分析
总结词
汽车变速箱中的键联接主要用于传递扭矩，其受力情况复杂，需要考虑多种因素。
详细描述
在汽车变速箱中，键联接主要用于固定齿轮的位置并传递扭矩。由于汽车在行驶过程中会受到复杂的力矩和力作用，因此需要对键联接进行详细的受力分析。需要考虑齿轮的转速、传递的扭矩、键的长度和宽度等因素，以确保键联接的强度和稳定性。
键联接的优化与改进
总结词：材料的选择和热处理对键联接的优化至关重要，直接影响其力学性能和使用寿命。
总结词
疲劳强度是衡量键联接性能的重要指标，提高疲劳强度有助于延长键联接的使用寿命。
要点一
要点二
详细描述
疲劳强度与材料的力学性能、键的形状和尺寸、工作载荷等多种因素有关。优化材料成分和热处理工艺可以提高材料的疲劳强度。此外，采用表面强化技术如喷丸、碾压等可以改变材料表面的应力分布，从而提高疲劳强度。在设计阶段考虑降低应力集中和优化载荷分布也是提高疲劳强度的有效方法。
详细描述
总结词
根据单个键的受力分析结果，可以计算出键的强度和安全系数，从而评估整个联接的强度。
详细描述
根据单个键的受力分析结果，可以进一步计算出键的剪切强度和挤压力。通过安全系数的计算，可以评估出整个联接的强度和安全性。在进行强度计算时，需要考虑材料的机械性能、键的类型和尺寸、以及工作条件等因素。
详细描述
半圆键的形状类似于半圆形，其工作面为侧面。半圆键联接中，键的侧面与轴上的键槽侧面相接触，形成摩擦力来传递扭矩和力矩。半圆键联接具有较好的工作平稳性和较高的承载能力，但其制造和安装要求较高，常用于轻载、中速和低精度的机械传动中。
VS
花键联接是一种结构紧凑、承载能力高的键联接方式，适用于传递较大扭矩和力矩的场合。
实例分析
总结词
汽车变速箱中的键联接主要用于传递扭矩，其受力情况复杂，需要考虑多种因素。
详细描述
在汽车变速箱中，键联接主要用于固定齿轮的位置并传递扭矩。由于汽车在行驶过程中会受到复杂的力矩和力作用，因此需要对键联接进行详细的受力分析。需要考虑齿轮的转速、传递的扭矩、键的长度和宽度等因素，以确保键联接的强度和稳定性。
键联接的优化与改进
总结词：材料的选择和热处理对键联接的优化至关重要，直接影响其力学性能和使用寿命。
机械基础课件-键连接
点击演示动画
点击演示动画
点击演示动画
键的标记；
键是标准件，在图样中应按国家标准规定作出标记。 1、普通平键的标记 普通平键分为A、B和C型，三种普通平键的标记方法类似。 键 型式 b×L GB/T1096—2003 其中：A型不标型式， b为键宽 ，L为键的长度
如图示A型普通平键：键 8×25 GB/T1096—2003
点击演示动画点击演示动画点击演示动画点击演示动画点击演示动画点击演示动画点击演示动画点击演示动画键的标记
§7-4 键联接和销联接
在机械设备中键主要用于连接轴和轴上的零件（如齿轮、 皮带轮等）以传递扭矩。也有的键具有导向的作用。
常用键有普通平键、半圆键和钩头楔键
一、常用键及其标记
普通平键：应用最为广泛 半圆键： 半圆键常用于载荷不大的传动轴上。由于半 圆键在槽中能绕其几何中心摆动，以适应轴上键槽的斜度， 因而在锥形轴上应用较多。 钩头楔键：键的上顶面有1：100的斜度，装配时将键沿 轴向嵌入键槽内， 钩头楔键靠上下面接触的摩擦力将轴 和轮联接。
钩头楔键是 靠上下表面与 轮毂键槽和轴 键槽之间的摩 擦力将二者连 接。因而装配 图中键的上下 表面没有间隙。
花键联接
由于花键传递的扭矩大且具有很好的导向性，因 而在各种机械的变速箱中被广泛应用。
除了图示的矩形花 键外，还有梯形、 三角形和渐开线等 形状。
矩形花键的标记： 键 Z — D×d×b GB/T1144-2003 Z——花键齿数；D——大径； d——小径； b——宽度。
画法：花键联接的部分按外花 键画，不重合部分则按各自的规 定画法绘制。
二、销联接
1、销的功用、种类及标记 销主要用于零件之间的定位，也可用于零件之间的联接 ，但只能传递不大的扭矩。
机械基础第十一章联接的知识ppt课件(键连接、销连接、螺纹连接、联轴器、离合器)
箱盖的联接。
第一节 键联接
• 键联接的类型有哪些？其特点与应用场合是什么？
• 为什么说平键联接的对中性要比楔键、切向键好？
• 平键的类型及尺寸怎么选？
• 平键联接强度计算的内容有哪些？如何提高联接的承载能力？
试一试 ： 用 于 静 联 接 的 平 键 联 接 在 不 改 变 键 截 面 尺 寸 b 、 h 的 情 况 下 ， 能 用 于 相 同 载 荷 的 动 联 接
11-6a所示。装配后两键的斜面相互贴合，共同楔紧在轴毂
和轴之间，键的上下两平行窄面是工作面，依靠其与轴和轮
毂的挤压传递单向转矩，如图11-6b所示。
图11-6 切向键联接
当要传递双向转矩时，须用两对互成120°～130°的切向
键（图11-6c）。切向键联接主要用于轴径大于100mm，对
中要求不高而载荷很大的重型机械，如矿山机。
一般只宜用于轻载，尤其适用于锥形轴端的联接。
（二）紧键联接
1、楔键联接 楔键联接用于静联接，如图11-5所示。楔键
的上表面和与它配合的轮毂槽底面均有1：100的斜度。装配后，
键的上、下表面与毂和轴上键槽的底面压紧，因此键的上下表
面为工作面，键的两侧面与键槽都留有间隙。工作时，靠键楔
紧的摩擦力来传递转矩，同时还能承受单向轴向载荷。
还可以作为安全装置中的过载剪断元件（图11—11d）
图11—11 销联接
销为标准件，其材料根据用途可选用35、45钢。按销形状
的不同，可分为圆柱销、圆锥销、开口销、异形销等。
图11—12 圆锥销
圆柱销利用微量过盈固定在铰制孔中，多次拆装后定位精
度和联接紧固性会下降；圆锥销具有1：50的锥度，小头直径
一、螺纹联接基本类型、结构尺寸应用
第一节 键联接
• 键联接的类型有哪些？其特点与应用场合是什么？
• 为什么说平键联接的对中性要比楔键、切向键好？
• 平键的类型及尺寸怎么选？
• 平键联接强度计算的内容有哪些？如何提高联接的承载能力？
试一试 ： 用 于 静 联 接 的 平 键 联 接 在 不 改 变 键 截 面 尺 寸 b 、 h 的 情 况 下 ， 能 用 于 相 同 载 荷 的 动 联 接
11-6a所示。装配后两键的斜面相互贴合，共同楔紧在轴毂
和轴之间，键的上下两平行窄面是工作面，依靠其与轴和轮
毂的挤压传递单向转矩，如图11-6b所示。
图11-6 切向键联接
当要传递双向转矩时，须用两对互成120°～130°的切向
键（图11-6c）。切向键联接主要用于轴径大于100mm，对
中要求不高而载荷很大的重型机械，如矿山机。
一般只宜用于轻载，尤其适用于锥形轴端的联接。
（二）紧键联接
1、楔键联接 楔键联接用于静联接，如图11-5所示。楔键
的上表面和与它配合的轮毂槽底面均有1：100的斜度。装配后，
键的上、下表面与毂和轴上键槽的底面压紧，因此键的上下表
面为工作面，键的两侧面与键槽都留有间隙。工作时，靠键楔
紧的摩擦力来传递转矩，同时还能承受单向轴向载荷。
还可以作为安全装置中的过载剪断元件（图11—11d）
图11—11 销联接
销为标准件，其材料根据用途可选用35、45钢。按销形状
的不同，可分为圆柱销、圆锥销、开口销、异形销等。
图11—12 圆锥销
圆柱销利用微量过盈固定在铰制孔中，多次拆装后定位精
度和联接紧固性会下降；圆锥销具有1：50的锥度，小头直径
一、螺纹联接基本类型、结构尺寸应用
机械基础课件键销及其连接分解ppt
§8－1 键连接
作用：
实现轴与轴上零件（如齿轮、带轮等）之间的周向固定，并传递运动和扭矩。 特点：结构简单，工作可靠，装拆方便，且是标准件
分类：
键连接
松键连接 紧键连接
平键连接 半圆键连接 花键连接
楔键连接 切向键连接
一、平键连接 二、半圆键连接 三、花键连接 四、楔键和切向键连接
4.配合公差的选用
(1)键的工作面尺寸公差 键宽h9，键的非工作面尺寸公差，键高h11;键长h14。 (2)轴槽深t，轮毂槽深t１，按标准选用，为便于制造、测量分别用(d-t)、(d+t1)标注。 (3)键工作表面粗糙度值应小于Ra1.6，与其配合的轴槽和轮毂粗糙度规定为Ra1.6～6.3，非配合面（键的顶面、底面和键槽的底面）规定为Ra6.3μ m 。 (4)轴槽和轮毂槽对轴线必须有对称度要求。
三、花键连接
花键连接——由沿轴和轮毂孔周向均布的多个键齿相互啮合而成的连接。
外花键
内花键
多齿承载，承载能力高 齿浅，对轴的强度削弱小 对中性及导向性能好 加工需专用设备，成本高
2、花键类型
按齿形分：
（1）矩形花键
矩形花键联接键齿的侧面 ①键齿多，接触面大，承载能力大 ②对中性，导向性好；有外径、内径、齿侧三种定心方式，常用内径定心 ③齿槽浅，对轴削弱小 ④加工复杂，成本高 广泛用于载荷大、定心精度高的场合
普通平键的规格采用b×L标记 截面尺寸b×h根据轴径d由标准选定 键长L根据轮毂长度按标准查取（比轮毂长度短5～10mm）
平键的选用
3.连接形式的选用：
(1)平键联接均采用基轴制配合，配合松紧程度通过改变键槽的宽度公差带位置实现。(2)联接形式有 a.较松键联接：用于导向平键联接。 b.一般键联接：用于常用机械装置。 c.较紧键联接：用于重载、冲击载荷或双向传扭的场合。 ：
作用：
实现轴与轴上零件（如齿轮、带轮等）之间的周向固定，并传递运动和扭矩。 特点：结构简单，工作可靠，装拆方便，且是标准件
分类：
键连接
松键连接 紧键连接
平键连接 半圆键连接 花键连接
楔键连接 切向键连接
一、平键连接 二、半圆键连接 三、花键连接 四、楔键和切向键连接
4.配合公差的选用
(1)键的工作面尺寸公差 键宽h9，键的非工作面尺寸公差，键高h11;键长h14。 (2)轴槽深t，轮毂槽深t１，按标准选用，为便于制造、测量分别用(d-t)、(d+t1)标注。 (3)键工作表面粗糙度值应小于Ra1.6，与其配合的轴槽和轮毂粗糙度规定为Ra1.6～6.3，非配合面（键的顶面、底面和键槽的底面）规定为Ra6.3μ m 。 (4)轴槽和轮毂槽对轴线必须有对称度要求。
三、花键连接
花键连接——由沿轴和轮毂孔周向均布的多个键齿相互啮合而成的连接。
外花键
内花键
多齿承载，承载能力高 齿浅，对轴的强度削弱小 对中性及导向性能好 加工需专用设备，成本高
2、花键类型
按齿形分：
（1）矩形花键
矩形花键联接键齿的侧面 ①键齿多，接触面大，承载能力大 ②对中性，导向性好；有外径、内径、齿侧三种定心方式，常用内径定心 ③齿槽浅，对轴削弱小 ④加工复杂，成本高 广泛用于载荷大、定心精度高的场合
普通平键的规格采用b×L标记 截面尺寸b×h根据轴径d由标准选定 键长L根据轮毂长度按标准查取（比轮毂长度短5～10mm）
平键的选用
3.连接形式的选用：
(1)平键联接均采用基轴制配合，配合松紧程度通过改变键槽的宽度公差带位置实现。(2)联接形式有 a.较松键联接：用于导向平键联接。 b.一般键联接：用于常用机械装置。 c.较紧键联接：用于重载、冲击载荷或双向传扭的场合。 ：
键花键及其连接表示方法解析PPT课件
感谢您的观看！
第18页/共18页
t1 b: 可按孔径d从标准中查出。
第6页/共18页
例：d=20mm,查附表3-1,得 t1=2.8mm,b=6mm,h=6mm,L=14～70mm
第7页/共18页
键连接的画法和标注
A
键
主视图是通过轴的轴线和键 的纵向对称平面剖切后画出 的，轴和键按未被剖切绘制。 为了表达键在轴上的安装情 况，轴采用局部剖视。
粗实线绘制，小径用细实线绘制。 在反映圆的视图上，小径用细实线圆表示。 当采用剖视时，若平行于键齿剖切，键齿按
不剖绘制，且大小径均为粗实线画出。
插入图8－19
第12页/共18页
外花键的标注：
外花键的标注采用一般尺寸标注和标记标注法。 一般尺寸标注应标注： 大径D、小径d、键宽B（齿数）、工作长度L
圆柱销 圆锥销
名称 标准B型圆柱销
标记： 销 GB/T 119-1986 B10×50
第16页/共18页
2. 销 联 接 的 画 法
圆柱销
零件1 圆锥销
轴 轴套
零件2
圆柱销连接
圆锥销连接
在装配图中，当剖切平面通过销的轴线时，销 按未被剖切绘制。
第17页/共18页
A-A
轴 A轮
注意:装配图中不标注尺寸.
注意:轮上键槽的底面与键不接 触，画出间隙，键与键槽的其 他表面都接触，画成一条直线.
第8页/共18页
2、半圆键连接画法
半圆键连接常用于载荷不大的传动轴上，其工
作原理及画法与普通平键相似，两侧面与轮和轴
接触，顶面应有间隙。
A
A—A
A
第9页/共18页
3、钩头楔键连接画法
标记标注法：
键连接与销连接ppt课件.ppt
缺点：齿根仍有应力集中、需专 用设备制造，成本高。
篮球比赛是根据运动队在规定的比赛 时间里 得分多 少来决 定胜负 的，因 此，篮 球比赛 的计时 计分系 统是一 种得分 类型的 系统
应用：定心精度要求高、载荷大、或经常滑移的联接。
类型
矩形花键 ——制造容易，应用最广 渐开线花键 ——用于高强度联接
2 销联接
作用：固定零件之间的相对位置，并可传递不大的载荷。
定位销
按用途分 联接销
安全销
潘存云教授研制
类
型
圆柱销
按形状分
特点：为过盈配合，经多次拆装 后，定位精度会降低；有u8、m6、 h8、h11四种直径偏差可供选择， 以满足不同要求。
篮球比赛是根据运动队在规定的比赛 时间里 得分多 少来决 定胜负 的，因 此，篮 球比赛 的计时 计分系 统是一 种得分 类型的 系统
斜度1：100
装配时将两楔键楔紧，键的窄面是工作面，所产生的压 力沿切向方向分布，当双向传递扭矩时，需要两对切向 键分布成120~130 ˚ 。
篮球比赛是根据运动队在规定的比赛 时间里 得分多 少来决 定胜负 的，因 此，篮 球比赛 的计时 计分系 统是一 种得分 类型的 系统
二、花键联接的类型、特点和应用
工作面
潘存云教授研制
潘存云教授研制
潘存云教授研制
篮球比赛是根据运动队在规定的比赛 时间里 得分多 少来决 定胜负 的，因 此，篮 球比赛 的计时 计分系 统是一 种得分 类型的 系统
3.
楔键联接和切向键联接 篮球比赛是根据运动队在规定的比赛时间里得分多少来决定胜负的，因此，篮球比赛的计时计分系统是一种得分类型的系统
篮球比赛是根据运动队在规定的比赛 时间里 得分多 少来决 定胜负 的，因 此，篮 球比赛 的计时 计分系 统是一 种得分 类型的 系统
电子课件-《机械基础(第六版)》-A02-3658 11第十一章 键、销及其连接
A型省略字母，B型和C型必须标出代表型号的字母
§11—1 键连接
（3）平键连接的配合种类和应用
§11—1 键连接
2．导向型平键和滑键连接
（1）导向型平键连接
键与轮毂槽 采用间隙配合
§11—1 键连接
（2）滑键连接
侧面为工作面，对中性好，拆装 方便，键长不受滑动距离的限制
钩头滑键连接 圆柱头滑键连接
§11—1 键连接 二、其他键连接
1．半圆键连接
（1）工作面是键的两侧面 （2）可用于锥形轴与轮毂的连接 （3）对轴的强度削弱较大
§11—1 键连接
2．花键连接
（1）多齿传递载荷，承载能力高 （2）花键的齿浅，对轴的强度削弱较小 （3）对中性及导向性好 （4）加工需用专用设备，成本高
§11—1 键连接
平键连接 半圆键连接 花键连接
楔键连接 切向键连接
§11—1 键连接 一、平键连接
1．普通型平键连接
普通型平键的两侧面是工作表面，连接时与键 槽接触，键的顶端与孔上的键槽顶面之间有间隙
§11—1 键连接
（1）普通型平键与键槽的形状及尺寸
§11—1 键连接
（2）普通型平键的标记 GB/T1096 键 16×10×100： 圆头普通型平键、b=16 mm、h=10 mm、L=100 mm GB/T1096 键 B16×10×100： 平头普通型平键、b=16 mm、h=10 mm、L=100 mm GB/T1096 键 C16×10×100： 单圆头普通型平键、b=16 mm、h=10 mm、L=100 mm
主要用于定位， 也可用于连接
§11—2 销连接
3．圆锥销
4．内螺纹圆锥销
多用于经常拆卸场合， 定位精度比圆柱销高
§11—1 键连接
（3）平键连接的配合种类和应用
§11—1 键连接
2．导向型平键和滑键连接
（1）导向型平键连接
键与轮毂槽 采用间隙配合
§11—1 键连接
（2）滑键连接
侧面为工作面，对中性好，拆装 方便，键长不受滑动距离的限制
钩头滑键连接 圆柱头滑键连接
§11—1 键连接 二、其他键连接
1．半圆键连接
（1）工作面是键的两侧面 （2）可用于锥形轴与轮毂的连接 （3）对轴的强度削弱较大
§11—1 键连接
2．花键连接
（1）多齿传递载荷，承载能力高 （2）花键的齿浅，对轴的强度削弱较小 （3）对中性及导向性好 （4）加工需用专用设备，成本高
§11—1 键连接
平键连接 半圆键连接 花键连接
楔键连接 切向键连接
§11—1 键连接 一、平键连接
1．普通型平键连接
普通型平键的两侧面是工作表面，连接时与键 槽接触，键的顶端与孔上的键槽顶面之间有间隙
§11—1 键连接
（1）普通型平键与键槽的形状及尺寸
§11—1 键连接
（2）普通型平键的标记 GB/T1096 键 16×10×100： 圆头普通型平键、b=16 mm、h=10 mm、L=100 mm GB/T1096 键 B16×10×100： 平头普通型平键、b=16 mm、h=10 mm、L=100 mm GB/T1096 键 C16×10×100： 单圆头普通型平键、b=16 mm、h=10 mm、L=100 mm
主要用于定位， 也可用于连接
§11—2 销连接
3．圆锥销
4．内螺纹圆锥销
多用于经常拆卸场合， 定位精度比圆柱销高
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
带切口圆形
三角形
34
销联接
定位销——主要用于零件间位置定位，左图，常用作组合加 工和装配时的主要辅助零件。
联接销——主要用于零件间的联接或锁定，中图，可传递不 大的载荷
安全销——主要用于安全保护装置中的过载剪断元件 ，右图
特殊型式销 带螺纹锥销
槽销
开尾锥销
便于装拆， 可用于盲孔
适用于有冲 击的场合
按用途分 连接销 安全销
类 型
按形状分
安全销：作为安全装置中的过载剪切元件。安全销在过载时被 剪断，因此，销的直径应按剪切条件确定。为了确保安全销被 剪断而不提前发生挤压破坏，通常可在安全销上加一个销套。
销连接
作用：固定零件之间的相对位置，并可传递不大的载荷。
定位销
按用途分 连接销
安全销
潘存云教授研制
销连接
作用：固定零件之间的相对位置，并可传递不大的载荷。 定位销
按用途分 连接销
类 型
按形状分
连接销：用来实现两零件之间的连接，可用来传递不大的载荷。 其类型可根据工作要求选定，其尺寸可根据连接的结构特点按 经验或规范确定。必要时再按剪切和挤压强度条件进行校核计 算。
位置，并可传递不大的载荷。 定位销
键联接
平键 松键联接
半圆键
紧键联接
楔键 切向键
斜键
花键联接
花键联接是由多个键齿与键槽在轴和轮毂孔的周向 均布而成
花键齿侧面为工作面——适用于动、静联接
花键类型 （1）矩形花键
按齿形分： （2）渐开线花键
矩形花键联接按新标准为内 径定心，定心精度高，定心稳定 性好，配合面均要研磨，磨削消 除热处理后变形，应用广泛
两个胀紧套
2) Z2型胀套
Z1型胀套中，与轴或毂孔贴合的 套筒均有纵向间隙，以利于变形 和胀紧。拧紧连接螺钉，便可以 将轴和毂涨紧。
潘存云教授研制
潘存云教授研制
潘存云教授研制
胀紧联接
无键联接 型面联接
装拆方便；对中性好；应力集中小但加工复杂
光滑的非圆形截面
等距曲线
摆线
椭圆形
六角形
20正20方/3/2形
定心方式为齿形定心，当 齿受载时，齿上的径向力能自 动定心，有利于各齿均载，应 用广泛，优先采用
无键联接
用轴与毂的联接不用键或花键时，统称无键联接 一、型面联接
轴和毂孔有柱形和圆锥形等。
一、型面连接
型面连接是用非圆截面的柱面体或锥面体的轴与 相同轮廓的毂孔配合以传递运动和转矩的可拆连接， 它是无键连接的一种型式。
由于型面连接要用到非 圆形孔，以前因其加工困 难，限制了型面连接的应 用。
在家用机械、办公机械等中，采用了大量的压铸、 注塑零件。要注塑出各种各样的非圆形孔是毫无困难 的，故型面连接的应用获得了发展。应用较多的是带 切口圆形和正六边形型面。
1) Z1型胀套
潘存云教授研制
潘存云教授研制
一个胀紧套
适用于承受振动 和变载荷的联接
销尾可分开，能防止松脱， 多用于振动冲击场合
弹性圆柱销：用弹簧钢带卷制而成， 具有弹性，用于冲击振动场合
开口销：是一种防松零件， 用于锁紧其它紧固件。
销连接
作用：固定零件之间的相对位置，并可传递不大的载荷。 定位销
按用途分
类 型
按形状分
定位销：用来固定零件之间的相对位置，它是组合加工和装 配时的重要辅助零件。通常不受载荷或只受很小的载荷，故 不作强度校核计算，其直径按结构确定，数目一般不少于2 个20。20/3/2
类
型
圆柱销
按形状分
2020/3/2
特点：为过盈配合，经多次拆 装后，定位精度会降低；有u8、 m6、h8、h11四种直径偏差可供 选择，以满足不同要求。
装拆
销联接的画法
圆柱销
零件1 圆锥销
轴 轴套
零件2
圆柱销连接
圆锥销连接
在装配图中，当剖切平面通过销的轴线时，销 按未被剖切绘制。
