演示文稿常见基坑支护形式
基坑支护方案汇总ppt课件
图3-5 排桩支护的类型
3
• 排桩支护结构可分为：
• （1）柱列式排桩支护：当边坡土质尚好、地下水位较 低时，可利用土拱作用，以稀疏钻孔灌注桩或挖孔桩 支挡土坡，如图3-5a所示。
• （2）连续排桩支护（图3-5b）：在软土中一般不能形 成土拱，支挡结构应该连续排。密排的钻孔桩可互相 搭接，或在桩身混凝土强度尚未形成时，在相邻桩之 间做一根素混凝土树根桩把钻孔桩排连起来，如图3-5c 所示。也可采用钢板桩、钢筋混凝土板桩，如图3-5d、 e所示。
29
30
7.4.3 槽段开挖
✓槽段开挖是地下连续墙施工中的重要环节，约占工期的 一半，挖槽精度又决定了墙体制作的精度，是决定施工 进度和质量的关键。地下连续墙是分段施工。每一段称 为地下连续墙的一个槽段（一个单元），一个槽段是一 次混凝土建筑单位。 ✓槽段长度的，从理论上说，槽段长度的选择，除去小于 钻机长度的尺寸不能施工外，各种长度均可施工。影响 长度的因素 •地下连续墙所处的地质情况 •相邻情况 •工地所备的起重机能力 •时间单位内供应混凝土的能力 •工地上所具备的稳定液槽容积
地基处理及基坑支护方案 汇总
1
二、基坑支护方案
排桩墙
基坑支护 方案
支挡式结 构
土钉墙
重力式水 泥土墙
地下连续 墙
锚杆
内支撑结 构
双排桩
2
1、支挡式结构
1.1、排桩 基坑开挖时，对不能放坡或由于场地限制而不能采用搅拌桩支护， 开挖深度在6~10米左右时，即可采用排桩支护。排桩支护可采用 钻孔灌注桩、人工挖孔桩、预制钢筋混凝土板桩或钢板桩。
25
26
7.4.1 导墙施工
✓导墙的作用 •控制地下连续墙施工精度：导墙与地下墙中心相一致，规定 了构造的位置走向，可作为量测挖槽标高、垂直度的基准， 导墙顶面又作为机架式挖土机械导向钢轨的架设定位。 •挡土作用：地表土层受到底面超载的影响，容易塌陷，导墙 起挡土的作用，每隔1~2m加设上下两道木支撑。 •重物支撑台：施工期间承受钢筋笼、灌注混凝土用的导管、 接头管及其他施工机械的静、动荷载。 •维持稳定液面的作用：导墙内蓄泥浆，保证槽壁的稳定，要 使泥浆液面始终保持高于地下水位一定的高度。一般为 1.25~2m
深基坑支护新方法PPT课件
4、钢板桩加水泥土墙支护结构
钢板桩加水泥土 墙支护结构适用 于地下水位较高， 土层为砂层或淤 泥层，周边有临 近建筑及管线等 相对要求较高的 建筑基坑
20
哈尔滨市委研究中心综合楼工程
水泥土截渗墙彻底解决了流砂，地下水较高大范围降水
对周边建筑物、地下管线破坏的问题；与钢板桩共同工
作大大降低了工程造价
12
④、哈尔滨公路主枢纽道外客运站工程
同3 基坑深为7.2米、7.0米，使钢板桩逐步替代了钢 管桩，有利于在不利土层填加支护挡板
13
钢板桩支护形式
1、悬臂式支护结构 2、桩锚支护结构 3、钢板桩加锚杆支护结构 4、钢板桩加水泥土墙支护结构 5、钢板桩加内支撑支护结构 6、门式钢架支护结构
14
3、钢板桩加锚杆支护结构
钢板桩内支撑结构拟应用于建筑基坑拐角处，减少角 点处应力变形，同时增加整体稳定性系数
24
②：华能热网小室工程
钢板桩内支撑结构拟应用于建筑基坑拐角处，减少角 点处应力变形，同时增加整体稳定性系数
25
旋挖钻机的应用
随着城市空间小，高层、超高层建筑增多，大孔 径桩开始应用、旋挖钻机随之开始应用。我们先 后采取购买，引入民营资本参股等方式，已经拥 有5台进口旋挖钻机（最大2米、最深50米—60米） 完全能满足省内各项工程需求
适用于深度小于9.0米的基坑，周边环境相对 要求较高，周边施工作业场地小的基坑
①、哈尔滨市委研究中心综合楼工程 ②、哈尔滨公路主枢纽道外客运站工程 ③、哈尔滨道里区都市胜景工程
15
①、哈尔滨市委研究中心综合楼工程
局部深9.0米，临楼较近，基坑周边环境要求较高， 采用“钢板桩加锚杆支护结构”位移变形较小
深基坑支护新方法
常见基坑支护形式()ppt正式完整版
拱墙结构水平方向应通常双面配筋，总配筋率不应小于0. 截面承载力验算和配筋计算。
又作为✓主体地结构下时，连应按续正常墙使用的极限入状态土根据深裂缝度控制需要求考进行虑配筋挡计算土。 和隔水两方面的要求。
✓ 入土深度一般取10~50m。
4.7 地下连续墙
地下连续墙的设计
（3）内力与变形计算
✓ 平面弹性地基梁法，适用于常规工程； ✓ 具有明显空间效应的深基坑工程，采用空间弹性地基板法； ✓ 对于复杂基坑工程需采用连续介质有限元法。
（4）承载力验算 ✓ 截面承载力验算和配筋计算。正截面受弯、受压，斜截面受 剪承载力及配筋设计按混凝土结构设计规范进行。 ✓ 仅作为基坑围护结构时，按照承载能力极限状态对地下连续 墙进行配筋计算；又作为主体结构时，应按正常使用极限状态 根据裂缝控制要求进行配筋计算。
4.7 地下连续墙
地下连续墙的特点
缺点：
1）弃土及废弃泥浆的处理问题，增加工程费用，如 处理不当，造成环境污染。 2）土质条件特殊时，易出现不规则超挖或槽壁坍塌 等问题。 3）与板桩、灌注桩及水泥土搅拌桩相比，地下连续 墙造价高。 4）施工机械设备价格昂贵，施工专业化程度高。
4.7 地下连续墙
地下连续墙的适用条件
✓深度较大的基坑工程，一般开挖深度大于10m。 ✓临近存在保护要求较高的建筑物，基坑本身的变形与防水 要求较高。 ✓场地内空间有限，地下室外墙与红线距离极近。 ✓围护结构亦作为主体结构的一部分，且对防水、抗渗有较 严格要求。 ✓采用逆作法施工，地上和地下同步施工时 。 ✓超深基坑，采用其它围护体无法满足要求时。
节省挡土费用：用拱圈支护的费用仅为用挡土桩的40%~60%。 而且，基坑越深，经济效益越显著。
图文分析六种基坑支护类型简介,一看就懂

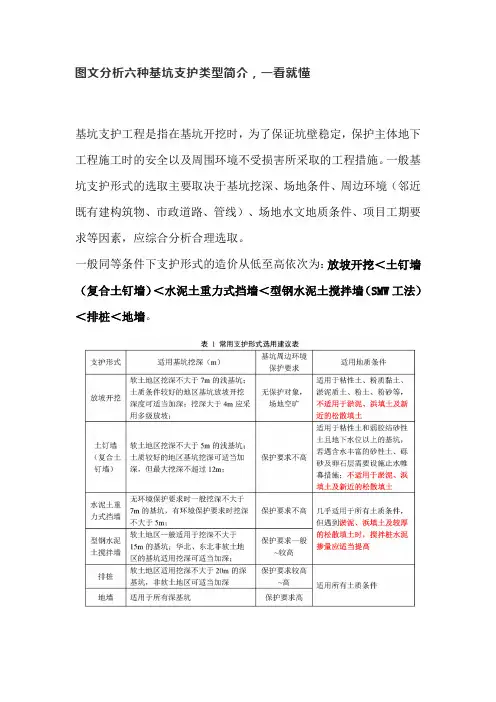

图文分析六种基坑支护类型简介，一看就懂基坑支护工程是指在基坑开挖时，为了保证坑壁稳定，保护主体地下工程施工时的安全以及周围环境不受损害所采取的工程措施。
一般基坑支护形式的选取主要取决于基坑挖深、场地条件、周边环境（邻近既有建构筑物、市政道路、管线）、场地水文地质条件、项目工期要求等因素，应综合分析合理选取。
一般同等条件下支护形式的造价从低至高依次为：放坡开挖＜土钉墙（复合土钉墙）＜水泥土重力式挡墙＜型钢水泥土搅拌墙（SMW工法）＜排桩＜地墙。
一、放坡开挖图 1 放坡开挖实景照1、坡率应根据土层性质、挖深确定，挖深大于4m应采用多级放坡，多级放坡应设置平台；土质条件较好的地区，应优先选用天然放坡；软土地区大面积放坡开挖的基坑，边坡表面应设置钢筋网片护坡面层；图2 多级放坡示意（注：开挖面在地下水位之下需要设置降水井）2、若开挖面在地下水位之下，坡顶和平台处应采取井点降水措施，提高坡体稳定性；坡顶设置挡水坎或排水沟，防止坑外积水流入坑内，侵蚀坡体；3、坡脚附近如有局部深坑，坡脚与局部深坑的距离应不小于2倍深坑落深，如不能保证，应按深坑的深度验算边坡稳定。
二、土钉墙（复合土钉墙）若场地条件限制无法满足大放坡开挖的需要，可采用土钉墙支护，减少放坡范围。
图 3 土钉墙实景照1、土钉形式有钢管土钉和钢筋土钉，坡面采用钢筋网片喷射混凝土面层；2、当土钉墙后存在滞水时，应在含水层部位的墙面设置泄水孔或采取其他疏水措施，减小墙背后的水压力，提高土钉墙稳定性；3、当采用预应力锚杆复合土钉墙时，预应力锚杆应采用钢绞线锚杆，且锚杆应布置在土钉墙的较上部位；当用于增强面层抵抗土压力的作用时，锚杆应布置在土压力较大及墙背土层较软弱的部位。
三、水泥土重力式挡墙图 4 水泥土重力坝实景照1、重力式挡墙形式：一般选用双轴或三轴水泥土搅拌桩，搅拌桩可按搭接施工，搭接长度控制在150mm~200mm，挡墙顶面宜设置混凝土面板；2、一般土层条件下，搅拌深度小于16m的应优先选用造价更低的双轴，超过16m的应选用三轴，遇到淤泥等软弱土层，水泥掺量适当提高；3、水泥土搅拌桩应按格栅布置，建议格栅布置形式如图所示（以双轴为例）。
基坑支护的8种常见形式
基坑支护的8种常见形式基坑支护是指在地下工程中使用不同的技术手段来保护和加固基坑的土体结构，以确保基坑的稳定和安全。
以下是八种常见的基坑支护形式。
1.桩基坑支护桩基坑支护是指在基坑周边沿线埋设桩体，形成一个桩墙来增强土体的稳定性。
桩墙可以采用不同类型的桩体，如钢管桩、混凝土桩、复合桩等。
桩墙可以起到抗倾覆和抗滑移的作用，保证基坑的稳定。
2.桩-土槽基坑支护桩-土槽基坑支护是将桩基坑支护与土槽基坑支护相结合的一种形式。
在桩基坑支护的基础上，增设土槽来进一步加固土体。
土槽可以采用钢板桩、混凝土板桩等形式，在桩墙的内侧形成一个封闭的结构，进一步提高基坑的稳定性。
3.壁式基坑支护壁式基坑支护是指在基坑周边立设一种支护结构，如混凝土墙、预制板墙等。
这种支护结构能够有效地抵抗土体的水平推力，提供坑壁的支撑力，并保证基坑的稳定。
4.土钉墙基坑支护土钉墙基坑支护是指在基坑周边埋设一定间距的土钉，然后将土钉与土体连接起来，形成一个整体的支撑结构。
土钉墙可以采用不同材料，如钢筋混凝土土钉、锚杆土钉等。
土钉墙的支撑效果较好，适用于较松散的土体或需要较大开挖深度的基坑。
5.小型桩土墙基坑支护小型桩土墙基坑支护是在基坑边缘上方预埋一定间距的小型桩，然后在桩与桩之间填充土体形成墙体。
这种支护形式适用于较小规模的基坑，能够有效地控制土体塌方，保证基坑的安全。
6.混凝土悬挂墙基坑支护混凝土悬挂墙基坑支护是利用钢模板和混凝土在基坑内部逐层浇筑，形成一个悬挂的混凝土墙壁。
这种支护形式适用于开挖较深的基坑，能够提供更好的支撑力和稳定性，并保证基坑内部的工作环境。
7.钢支撑基坑支护钢支撑基坑支护是利用钢支撑框架和横向撑杆形成一个稳定的支护结构。
钢支撑可以采用不同形式，如H型钢、螺旋钢管等。
这种支护形式适用于需要较大开挖深度和较长工期的基坑，能够提供强大的支持力和抗变形能力。
8.绞吸式基坑支护绞吸式基坑支护是利用吸附力将机械施工设备（如绞盘、绞车）与基坑土体连接，形成一个支撑体系。
常见6大类基坑支护看图说话

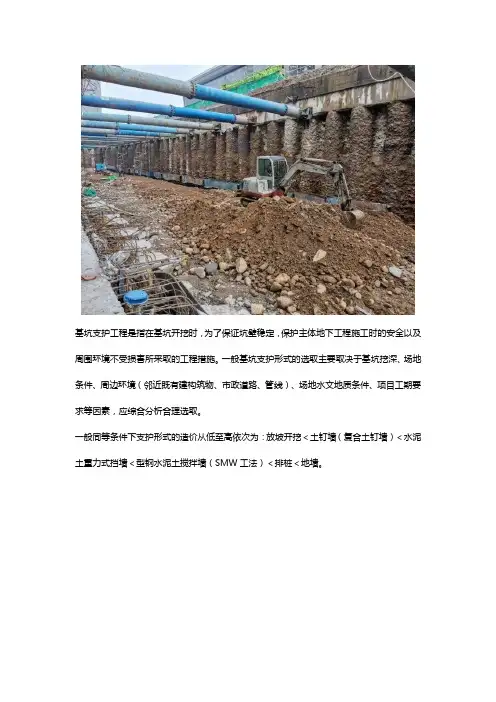

基坑支护工程是指在基坑开挖时，为了保证坑壁稳定，保护主体地下工程施工时的安全以及周围环境不受损害所采取的工程措施。
一般基坑支护形式的选取主要取决于基坑挖深、场地条件、周边环境（邻近既有建构筑物、市政道路、管线）、场地水文地质条件、项目工期要求等因素，应综合分析合理选取。
一般同等条件下支护形式的造价从低至高依次为：放坡开挖＜土钉墙（复合土钉墙）＜水泥土重力式挡墙＜型钢水泥土搅拌墙（SMW工法）＜排桩＜地墙。
一、放坡开挖图1 放坡开挖实景照1、坡率应根据土层性质、挖深确定，挖深大于4m应采用多级放坡，多级放坡应设置平台；土质条件较好的地区，应优先选用天然放坡；软土地区大面积放坡开挖的基坑，边坡表面应设置钢筋网片护坡面层；图2 多级放坡示意（注：开挖面在地下水位之下需要设置降水井）2、若开挖面在地下水位之下，坡顶和平台处应采取井点降水措施，提高坡体稳定性；坡顶设置挡水坎或排水沟，防止坑外积水流入坑内，侵蚀坡体；3、坡脚附近如有局部深坑，坡脚与局部深坑的距离应不小于2倍深坑落深，如不能保证，应按深坑的深度验算边坡稳定。
二、土钉墙（复合土钉墙）若场地条件限制无法满足大放坡开挖的需要，可采用土钉墙支护，减少放坡范围。
图3 土钉墙实景照1、土钉形式有钢管土钉和钢筋土钉，坡面采用钢筋网片喷射混凝土面层；2、当土钉墙后存在滞水时，应在含水层部位的墙面设置泄水孔或采取其他疏水措施，减小墙背后的水压力，提高土钉墙稳定性；3、当采用预应力锚杆复合土钉墙时，预应力锚杆应采用钢绞线锚杆，且锚杆应布置在土钉墙的较上部位；当用于增强面层抵抗土压力的作用时，锚杆应布置在土压力较大及墙背土层较软弱的部位。
三、水泥土重力式挡墙图4 水泥土重力坝实景照1、重力式挡墙形式：一般选用双轴或三轴水泥土搅拌桩，搅拌桩可按搭接施工，搭接长度控制在150mm~200mm，挡墙顶面宜设置混凝土面板；2、一般土层条件下，搅拌深度小于16m的应优先选用造价更低的双轴，超过16m的应选用三轴，遇到淤泥等软弱土层，水泥掺量适当提高；3、水泥土搅拌桩应按格栅布置，建议格栅布置形式如图所示（以双轴例）。
基坑支护结构的形式
基坑支护结构的形式
基坑支护结构是用于护墙基坑的一种结构形式，主要是为了防止基坑在开挖过程中发生坍塌和滑坡。
常见的基坑支护结构形式包括：
1. 土方支护：通过挖土方，并用防护材料（如钢板、混凝土板、木板等）进行加固支护，以防止土方坍塌。
2. 深挖钢支撑：使用钢材制成的立柱与横梁支撑结构，可根据基坑的深度和规模进行设计，以抵抗土壤的压力。
3. 混凝土墙支护：在开挖基坑时，在土壤周围浇筑混凝土墙体，以增加土壤的固定力和抗滑离心力。
4. 桩土共同作用支护：结合钢筋混凝土桩和土壤的共同作用，形成稳定的基坑支护结构。
5. 土钉支护：在基坑周围钻孔，并注入高强度锚杆，以增加土体的结构强度和稳定性。
这些基坑支护结构的形式可以根据具体情况和需求进行选择和设计，以确保基坑的安全和可靠性。
常见基坑支护形式培训讲义PPT198页
土钉
土钉
土层锚杆 预应力锚杆
钻孔灌注桩
水泥土搅拌桩
防渗帷幕
4.3 土钉墙
• 土钉墙由被加固土体、放置在土中的土钉体 和喷射砼面板组成，形成一个以土挡土的重 力式挡土墙。 • 土钉墙自上而下施工，步步为营，土钉墙是 靠土钉的相互作用形成复合整体作用。 • 土层锚杆的失效影响较大，不应用于没有临 时自稳能力的淤泥、饱和软弱土层。
工程总建筑面积46万平方 米，占地面积3.2万平方米，基 坑面积2.66万平方米。由办公 楼、酒店、裙房及整体地下室 组成，其中主楼88层，高400米。 建成后将是一个集办公、酒店 及商业为一体的综合性商业广 场。
工程概况-基坑支护形式简介
本工程采用地下连续墙作为挡土和止水结构， 两墙合一。其中北侧地铁1号线、主楼部分、及东侧 地铁2号线附近地连墙采用1200mm厚，其余部位采 用1000mm厚度，地连墙接头采用箱体刚性接头.
a ）荷载图； b ）弯矩图； c ）挠曲线； d ）等值梁
用等值梁法计算 （旧规范）单锚、单支支护结构：
单层支点支护结构 深度计算简图
（1）计算土压力 （2）基坑底面以下支护 结构设定弯矩零点位置
e e
a1k
p1k
（3）支点力TC1 可按下 式计算： 等值梁法，对反弯点取矩：
Tc1
ha1
Eac hT1
无地下水时直立开槽的允许高度
土层类别
坡高允许值（m）
密实、中密的砂土和碎石类石
1.00
（充填物为砂土）
硬塑、可塑的粘质粉土及粉质粘
1.25
土
硬塑、可塑的粘性土和碎石类石
1.50
（充填物为粘性土）
坚硬的粘性土
2.00
8种常见的基坑支护形式
基坑支护结构的类型及其适用条件优势：只要求稳定,价钱最廉价.劣势：回填土方较年夜.适用：场地开阔,周围无重要建筑物的工程.深层搅拌水泥土围护墙是采纳深层搅拌机就地将土和输入的水泥浆强行搅拌,形成连续搭接的水泥土柱状加固体挡墙.优势:由于一般坑内无支撑,便于机械化快速挖土；具有挡土、止水的双重功能；一般情况下较经济；施工中无振动、无噪声、污染少、挤土轻微.劣势：位移、厚度相对较年夜,对长度年夜的基坑,需采用中间加墩、起拱等办法以限制过年夜的位移;施工时需注意防止影响周围环境.适用：闹市区工程.高压旋喷桩所用的资料亦为水泥浆,它是利用高压经过旋转的喷嘴将水泥浆喷入土层与土体混合形成水泥土加固体,相互搭接形成排桩,用来挡土和止水.优势：施工设备结构紧凑、体积小、机动性强、占地少,而且施工机具的振动很小,噪声也较低,不会对周围建筑物带来振动影响和发生噪声等.劣势：施工中有年夜量泥浆排出,容易引起污染.对地下水流速过年夜的地层,无填充物的岩溶地段永冻土和对水泥有严重腐蚀的土质,由于喷射的浆液无法在注浆管周围凝固,均不宜采纳该法.适用：施工空间较小的工程.这是一种简易的钢板桩围护墙,由槽钢正反扣搭接或并排组成.槽钢长6～8m ,型号由计算确定.优势:耐久性良好,二次利用率高；施工方便,工期短.劣势：不能挡水和土中的细小颗粒,在地下水位高的地域需采用隔水或降水办法；抗弯能力较弱,支护刚度小,开挖后变形较年夜.适用：多用于深度≤4m的较浅基坑或沟槽.钻孔灌注桩具有承载能力高、沉降小等特点.钻孔灌注桩的施工,因其所选护壁形成的分歧,有泥浆护壁方式法和全套管施工法两种.优势:施工时无振动、无噪声等环境公害,无挤土现象,对周围环境影响小；墙身强度高,刚度年夜,支护稳定性好,变形小;当工程桩也为灌注桩时,可以同步施工,从而施工有利于施工组织、工期短.劣势：桩间缝隙易造成水土流失,特别是在高水位软粘土质地域,需根据工程条件采用注浆、水泥搅拌桩、旋喷桩等施工办法以解决挡水问题.适用：排桩式中应用最多的一种,多用于坑深7～15m 的基坑工程, 适用于软粘土质和砂土地域.优势：刚度年夜,止水效果好,是支护结构中最强的支护形式.劣势：造价较高,施工要求专用设备.适用：地质条件差和复杂,基坑深度年夜,周边环境要求较高的基坑.土钉墙是一种边坡稳定式的支护,其作用与主动的具备挡土作用的上述围护墙分歧,它是起主动嵌固作用,增加边坡的稳定性,使基坑开挖后坡面坚持稳定.。
8种常见的基坑支护形式
8种常见的基坑支护形式
1.土方开挖支护：在基坑开挖的同时，采用不同的支护措施对土壁进
行支护，如喷射混凝土、挡土墙等，以防止土壁坍塌。
2.桩基支护：在基坑边界或基坑内设置钢筋混凝土桩作为支护结构，
以增加土体的抗滑稳定性和抗坍塌能力。
3.墙体支护：在基坑边界或基坑内设置钢筋混凝土墙体，如临时挡墙、地下连续墙等，以承担土壤的水平力，保持土壁的稳定性。
4.土钉支护：通过在土壁前方设置锚杆，将其与土壤锚固，形成一个
整体结构，增加土壤抗拉强度，防止土壁坍塌。
5.板桩支护：在基坑内设置钢板桩或混凝土板桩，通过它们的连续排
列形成一道钢、混凝土墙，以支撑土壁。
6.土压平衡支护：通过控制基坑内外土体的水平力平衡，减少土体的
水平推力和垂直重力，以达到支护效果。
7.锚杆墙支护：使用锚杆在土壁前方进行钢筋混凝土墙体构筑，通过
锚固力传递，增加土壤的自重，从而保持土壤的稳定。
8.水平支撑法：在基坑边界设置水平支撑系统，如钢支撑或混凝土护
墙板，以抵抗土壁的水平推力，保持土壁的稳定。
这些支护形式通常是基于基坑的深度、土壤性质、周围环境以及施工
方法等因素而选择的，综合考虑后选择适当的支护形式能够确保基坑的安
全施工，并减少发生事故的概率。
常见基坑支护结构形式,结构图及实景图解说
常见基坑支护结构形式，结构图及实景图解说一、概述1、基坑工程：建筑物或构筑物地下部分施工时，需开挖基坑，进行施工降水，同时要对基坑四周的建筑物、构筑物、道路和地下管线进行围护及监测，确保正常、安全施工。
这项涉及勘查、设计、施工、监理、监测、应急等内容的综合系统性工程称为基坑工程。
2、支护结构：基坑工程中采用的围护墙、支撑（或土层锚杆）、围檩、防渗帷幕、降排水等结构体系的总称。
3、深基坑：开挖深度超过5M（含5M）或深度虽未超过5M，但地质条件和周围环境及地下管线极其复杂的工程。
4、基坑安全等级：三个安全等级。
一级基坑：（1）软土地区基坑开挖深度大于8M。
（2）支护结构作为主体结构的一部分。
（3）在基坑开挖影响范围内有重要建（构）筑物或需严加保护的管线。
三级基坑：开挖深度小于5M，且周围环境无特殊要求。
二级基坑：除一级和三级以外的基坑。
二、基坑支护结构形式1、放坡开挖（坡率法）：利用土体自身的强度保持边坡不发生坍滑、移动、松散或不均匀下沉，达到边坡稳定。
关键是坡度i = H / L ，一般取1 : 0.5 — 1 : 2.0一般适用于杂填土、粘性土或粉性土，且环境条件允许的基坑。
2、土钉墙：由被加固土体、设置于土中的土钉体和挂钢筋网的喷射砼面板等共同作用形成的补强复合土体。
一般适用于：（1）稍密至中密状态的粉性土、砂土；（2）密实的碎石土层；（3）坚硬状态的含砾粘性土及风化岩层；（4）可塑至硬塑状态的一般粘性土；（5）素填土、人工杂填土；以上土层安全等级为二、三级的基坑。
注意：土钉墙在软粘土中（塘泥、淤泥、淤泥质粘土、淤泥质粉质粘土等）要严格控制，特别是周围环境要求较严的基坑点这 .☞免费下载施工技术资料。
3、复合土钉墙土方开挖前施打水泥搅拌桩、振动灌注桩、钢板桩、木桩等，然后按土钉墙的施工方法进行施工。
排桩复合土钉4、水泥重力式挡墙：水泥搅拌桩（旋喷桩）采用格栅形或连续形布置形成重力坝墙。
有时增加砼桩、钢板桩、毛竹等，以增强挡墙的强度。
基坑支护方法ppt课件
精选PPT课件
1
基坑侧壁安全等级
安全等级
一级
二级
破坏结果
支护结构破坏、土体失稳或过大变形对基 坑周边环境及地下结构施工影响很大
支护结构破坏、土体失稳或过大变形对基 坑周边环境及地下结构施工影响一般
三级
支护结构破坏、土体失稳或过大变形对基 坑周边环境及地下结构施工影响不严重
精选PPT课件
2
常用基坑支护结构形式：
7
特点：
①结构主体一般为钢筋混凝土结构，是建筑结构的组成 部分，即承重墙体；
②支撑结构一般为主题建筑的梁板体系，局部增设临时 支撑；
③造价高昂； ④水平位移小。
精选PPT课件
8
适用范围：
①基坑侧壁安全等级为一、二、三级； ②悬臂式在软土地基中时，基坑深度不宜大于5m； ③当地下水位高于基坑底面时，宜采取降水措施。
精选PPT课件
34
+ 钢板桩打设工艺程序：
+ 测量定位放线→桩机导架安装机就位→测 建桩机垂直和水度→吊车板桩就位插桩→ 套上桩帽→轻轻加以捶击→桩打设至标高 →桩机移位→重度施工程序至打桩结束→ 桩上部支撑安装；
精选PPT课件
35
8.逆作法
所谓逆作法是以地下结构的梁、板、柱等作为开挖 的支撑，自上而下施工的方法。由于支护结构与 永久地下室结构合二为一，节省了临时支护结构， 施工速度可以加快，同时地下与地上部分可以同 时施工。但施工开挖工作面狭小，出土受限制。 柱、墙与梁、板的结点需妥善处理。
精选PPT课件
27
特点： ①桩体形式有多种，如钢板桩、木桩、钻孔桩、沉
管桩或预制桩等； ②造价高、工期长； ③水平位移小
精选PPT课件
基坑支护的几种施工方法ppt课件
（1）土方开挖：根据工程的实际情况选用挖掘、装运、平 整机械。
（2）石方开挖：对于软石和强风化岩石，可采用机械直接 开挖，人工配合的方法进行施工；对于机械不能开挖的岩 体，则按已经审批的《爆破施工方案》采用光面爆破工艺 进行开挖。
（3）弃土堆：施工开挖路堑的弃土要远离路堑边坡坡顶堆 放。
（4）施工便道的设置：根据施工现场实际地形情况，采取
精选PPT课件
8
排桩支护
开挖前在基坑周围设置砼灌注桩，桩的排列有间隔 式、双排式和连续式。施工方便、安全度好、费用 低。
排桩结构：可根据工程情况为悬臂式支护结构、拉 锚式支护结构、内撑式支护结构和锚杆式支护结构。
（1）列式排桩支护: 当边坡土质较好、地下水位较 低时, 可利用土拱作用, 以稀疏的钻孔灌注桩或挖孔 桩作为支护结构;
临时挡土墙支撑示意图
适用性： 仅适用于部分地段下 部放坡不够、宽度较大，对邻近 建筑物没有特殊要求的基坑使用
精选PPT课件
7
• 斜柱支撑
先沿基坑边缘打设柱桩，在柱 桩内侧支设挡土板并用斜撑支 顶，挡土板内侧填土夯实。适 用于深度不大的大型基坑使用。
• 锚拉支撑
先沿基坑边缘打设柱桩，在柱 桩内侧支设挡土板，柱桩上端 用拉杆拉紧，挡土板内侧填土 夯实。适用于深度不大、不能 安设横(斜)撑的大型基坑使用。
桩顶不设锚桩、拉杆,而是挖至一定深度,每隔一定距离向桩背面斜向打入锚 杆,达到强度后,安上横撑,拉紧固定,在桩中间挖土,直至设计深度。适用性： 适于大型较深基坑,施工期较长,邻近有建筑物,邻近建筑物不允许有下沉和水
平位移时使用。
精选PPT课件
14
桩墙＋内撑支护
桩墙—内支撑支护结构由桩或地下连续墙和基 坑内的支撑结构两部分组成受力体系。
8种常见的基坑支护形式之欧阳数创编
基坑支护结构的类型及其适用条件1.放坡开挖优势：只要求稳定，价钱最便宜。
劣势：回填土方较大。
适用：场地开阔，周围无重要建筑物的工程。
2.围护墙深层搅拌水泥土深层搅拌水泥土围护墙是采用深层搅拌机就地将土和输入的水泥浆强行搅拌,形成连续搭接的水泥土柱状加固体挡墙。
优势:由于一般坑内无支撑,便于机械化快速挖土；具有挡土、止水的双重功能；一般情况下较经济；施工中无振动、无噪声、污染少、挤土轻微。
劣势：位移、厚度相对较大，对于长度大的基坑,需采取中间加墩、起拱等措施以限制过大的位移;施工时需注意防止影响周围环境。
适用：闹市区工程。
3.高压旋喷桩高压旋喷桩所用的材料亦为水泥浆,它是利用高压经过旋转的喷嘴将水泥浆喷入土层与土体混合形成水泥土加固体,相互搭接形成排桩,用来挡土和止水。
优势：施工设备结构紧凑、体积小、机动性强、占地少,并且施工机具的振动很小,噪声也较低,不会对周围建筑物带来振动影响和产生噪声等。
劣势：施工中有大量泥浆排出,容易引起污染。
对于地下水流速过大的地层,无填充物的岩溶地段永冻土和对水泥有严重腐蚀的土质,由于喷射的浆液无法在注浆管周围凝固,均不宜采用该法。
适用：施工空间较小的工程。
4.槽钢钢板桩这是一种简易的钢板桩围护墙,由槽钢正反扣搭接或并排组成。
槽钢长6～8m ,型号由计算确定。
优势:耐久性良好,二次利用率高；施工方便,工期短。
劣势：不能挡水和土中的细小颗粒,在地下水位高的地区需采取隔水或降水措施；抗弯能力较弱，支护刚度小,开挖后变形较大。
适用：多用于深度≤4m的较浅基坑或沟槽。
5.钻孔灌注桩钻孔灌注桩具有承载能力高、沉降小等特点。
钻孔灌注桩的施工，因其所选护壁形成的不同，有泥浆护壁方式法和全套管施工法两种。
优势:施工时无振动、无噪声等环境公害,无挤土现象,对周围环境影响小；墙身强度高,刚度大,支护稳定性好,变形小;当工程桩也为灌注桩时,可以同步施工,从而施工有利于施工组织、工期短。
劣势：桩间缝隙易造成水土流失,特别是在高水位软粘土质地区,需根据工程条件采取注浆、水泥搅拌桩、旋喷桩等施工措施以解决挡水问题。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
《建筑基坑支护技术规程JGJ 120-2012》 平面杆系结构弹性支点法
《建筑基坑支护技术规程JGJ 120-2012》 渗透稳定性验算
注意事项：
嵌固深度hd 《建筑基坑支护技术规程JGJ 120-99》
抗倾覆力矩-安全系数倾覆力矩 0
hp Epj 1.2 0ha Eai 0
根据静力平衡条件确定弯矩计算值M
、
c
剪力计算值Vc
JGJ 120-2012
《建筑地基基础设计规范》
配筋和挠度计算
地质条件或其它影响因素较为复杂时，可 按最大弯矩截面的配筋贯通全长。
配筋应满足下式条件：
D
1.25 0Mc M
1.25 0Vc V
支护结构顶端的水平位移值
S (h y)
y — 剪力为零处即D点至基坑底的距离
—
悬臂梁上段结构柔性变形值
假定剪力为0截面为固定端， 上段按悬臂梁计算
— 下段结构在弯矩Mmax作用下产生的转角
— 下段结构在弯矩Mmax作用下在D点产生的水平位移
（5）计算内力和配筋
单层支撑支护结构的最大弯矩：根据平衡条 件，求得V=0的位置y，可得Mmax
弯矩图可按静力平衡条件求得
可以分段配筋，也可以按最大弯矩截面通长 配筋
3）多层支撑支护结构设计
（1）应根据分层挖土深度与每层支撑设置的实际施工情况 分阶段分层计算，假定下层挖土不影响上层支撑计算的水 平力
适用于地下水在开挖深度以下 。对于坑底以下存在承压 水时，应判明是否会产生基坑突涌破坏。 （2） 明沟排水放坡开挖
适用于地下水为潜水型、涌水量较小、坑壁土及坑底土 不会产生流砂、管涌、基坑突涌的场地条件。 （3） 井点降水放坡开挖 地下水埋深较浅、基坑开挖较深，可能产生流砂、管涌、 基坑突涌等不良现象时，可采用井点降水放坡开挖。特 别注意降水对附近建筑设施产生的不良影响。
演示文稿常见基坑支 护形式
常见基坑支护形式
定义:大开挖基坑工程 是指不采用支撑而采 用直立或放坡施工进 行开挖的基坑工程； 由于其费用低，工期 短，是首先要考虑的 开挖方式。
适用于开挖深度不大、无地下水、基坑土质 条件较好的场地。
竖直开挖时坑壁自然稳定的最大临界深度可 按下式估算：
ea HcKa 2c Ka
2）放坡开挖坡度确定
（1）查表法表 （2）Taylor法图 （3）条分法图
（1）查表法exit
坑壁土类型状态Fra bibliotek软质岩石
微风化 中等风化
碎石类土
强风化 密实 中密
粘性土 粉土
稍密 坚硬 硬塑 可塑
饱和度Sr<
0.5
重型圆锥动力触探锤击数
边坡高度 6米以内 10米以内 1﹕0.0 1﹕0.10 1﹕0.10 1﹕0.20 1﹕0.20 1﹕0.25 1﹕0.20 1﹕0.25 1﹕0.25 1﹕0.30 1﹕0.30 1﹕0.40 1﹕0.35 1﹕0.50 1﹕0.45 1﹕0.55 1﹕0.55 1﹕0.65
1﹕0.45 1﹕0.55
边坡的临界高度 由下式确定：
Hc
Ns
c
Ns —稳定系数 c—黏聚力
（3）条分法
i
Ni li
Wi
Qi
cos li
i
i
Ti li
Wi
Qi
sin i
li
' i
i
U i Si
(ci'
' i
tani' ) li
ci'li
[(Wi
Qi ) cosi
Uili ] tan i'
M
0 Tc1
ha1 Eac hp1 Epc hT1 hc1
图4-10 单层支点支护结构 深度计算简图
（4）嵌固深度hd 设计值可按下式确定：
抗倾覆力矩 安全系数倾覆力矩 0
hp Epj Tc1(hT1 hd ) 1.2 0ha Eai 0
《建筑基坑支护技术规程JGJ 120-2012》
2c
Hc Ka
Hc
2c Ka
Ka — 主动土压力系数；
当基坑侧壁的顶部地表面与水平面夹角 =0时，采用朗肯主动
土压力系数Ka
tg2 (45
)；
2
当 0时，采用库伦主动土压力系数；
宜采用1.2 ~ 1.5的安全系数；
当基坑附近有超载时，应重新验算坑壁稳定性；
当坑壁因吸水或失水等原因，一旦形成裂缝时，公式不成立；
对黄土及具有裂隙的胀缩性土，该式不适用。
土层类别
坡高允许值（m）
密实、中密的砂土和碎石类土（充填物
1.00
为砂土）
硬塑、可塑的粘质粉土及粉质粘土
1.25
硬塑、可塑的粘性土和碎石类土（充填
1.50
物为粘性土）
坚硬的粘性土
2.00
标准贯入锤击数
液性指数：IL
p L P
1）放坡开挖分类 （1） 无地下水的一般放坡开挖
图4-4 设置边坡护面exit
图4-5 基坑边坡坡脚抗滑加固 exit
4.2 排桩
适用条件：不能放坡开挖或受场地限制不能采用搅拌 桩围护，开挖深度在6~10m
排桩围护采用钻孔灌注桩、人工挖孔桩、预制钢筋混 凝土板桩或钢板桩
无支撑（悬臂）围护结构 单支撑结构 多支撑结构
计算简图
抗滑力 K 滑动力
Si Ti
{ci'li [(Wi Qi ) cosi Uili ] tan i'} 1.1 ~ 1.5 (Wi Qi ) sini
（a）坡顶卸土； （b）坡度减小； (c) 台阶放坡exit
图4-3 边坡修坡
抗滑力 K 滑动力
Si Ti
{ci'li [(Wi Qi ) cosi Uili ] tan i'} (Wi Qi ) sini
计算方法是“等值梁法”。
等值梁法的关键是如何确定反弯点的位置。 对单锚或单支撑支护结构，水平荷载等于水平抗力的位置，
与反弯点位置较接近 。
用等值梁法计算单锚、单支撑支护结构
（1）计算水平荷载和水平抗力 （2）基坑底面以下支护结构反弯点位置由下式确定：
e e
a1k
p1k
（3）支点力Tc1 可按下式计算：
（2）悬臂式支护结构嵌固深度设计值不宜小于0.8h；单支 点支护结构嵌固深度设计值不宜小于0.3h；多支点支护结构 嵌固深度设计值不宜小于0.2h
抗渗透稳定性验算
当基坑底为碎石土及砂 土、基坑内排水且作用 有渗透水压力时，侧向 截水的排桩、地下连续 墙除应满足上述规定外， 嵌固深度设计值尚应满 足抗渗透稳定条件:
