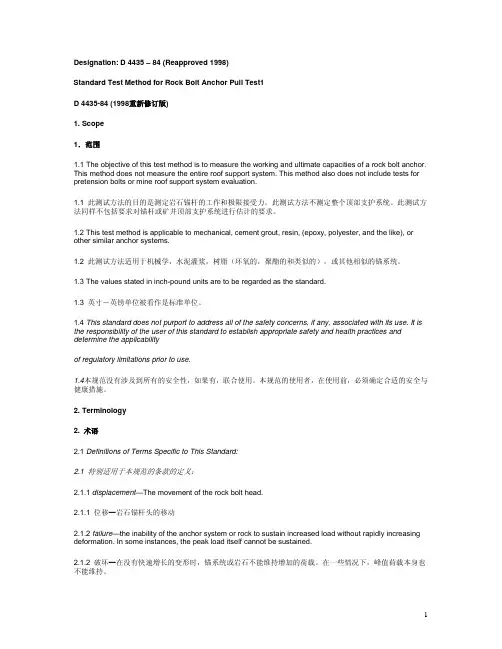

ASTM D4435 岩石锚杆拉拔试验

Designation: D 4435 – 84 (Reapproved 1998)Standard Test Method for Rock Bolt Anchor Pull Test1D 4435-84 (1998重新修订版)1. Scope1．范围1.1 The objective of this test method is to measure the working and ultimate capacities of a rock bolt anchor. This method does not measure the entire roof support system. This method also does not include tests for pretension bolts or mine roof support system evaluation.1.1 此测试方法的目的是测定岩石锚杆的工作和极限接受力。

此测试方法不测定整个顶部支护系统。

此测试方法同样不包括要求对锚杆或矿井顶部支护系统进行估计的要求。

1.2 This test method is applicable to mechanical, cement grout, resin, (epoxy, polyester, and the like), or other similar anchor systems.1.2 此测试方法适用于机械学，水泥灌浆，树脂（环氧的，聚酯的和类似的），或其他相似的锚系统。

1.3 The values stated in inch-pound units are to be regarded as the standard.1.3 英寸－英镑单位被看作是标准单位。

1.4 This standard does not purport to address all of the safety concerns, if any, associated with its use. It is the responsibility of the user of this standard to establish appropriate safety and health practices and determine the applicabilityof regulatory limitations prior to use.1.4本规范没有涉及到所有的安全性，如果有，联合使用。

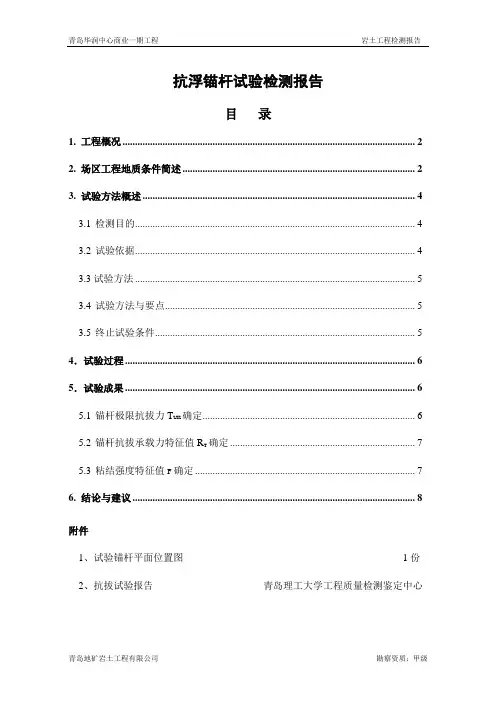

抗浮锚杆试验检测报告

抗浮锚杆试验检测报告目录1. 工程概况 (2)2. 场区工程地质条件简述 (2)3. 试验方法概述 (4)3.1检测目的 (4)3.2试验依据 (4)3.3试验方法 (5)3.4试验方法与要点 (5)3.5终止试验条件 (5)4．试验过程 (6)5．试验成果 (6)5.1锚杆极限抗拔力T UK确定 (6)5.2锚杆抗拔承载力特征值R T确定 (7)5.3粘结强度特征值F确定 (7)6. 结论与建议 (8)附件1、试验锚杆平面位置图1份2、抗拔试验报告青岛理工大学工程质量检测鉴定中心1. 工程概况华润置地（山东）有限公司拟投资建设青岛华润中心商业一期工程，拟建工程位于青岛市市南区山东路10号，原海军潜艇学院大门南侧。

因拟建场地占地面积大，基底下岩土结构较为复杂，为准确的确定各类岩土的与锚固体间的粘结强度特征值，合理的优化抗浮锚杆的设计方案、节省投资，建设单位和设计单位确定，在拟建场地内选择有代表性的的岩土体作抗浮锚杆试验，试验方案如表1.1。

抗浮锚杆试验方案表表1.1注浆材料采用普通硅酸盐类水泥（P.O42.5R），浆液水灰比1∶0.5，注浆工艺采用常压一次性注浆，注浆方式自下而上式。

拟建工程由青岛腾远设计事务所有限公司设计、由华润建筑有限公司青岛分公司总包，受华润建筑有限公司青岛分公司的委托，我公司承担了该项目抗浮锚杆的试验工作。

2. 场区工程地质条件简述根据青岛市勘察测绘研究院提供的《青岛华润中心商业一期工程岩土工程勘察报告》和现场踏勘资料，基底下的岩层以花岗岩为主，受构造和风化活动的影响，可细分为花岗岩强风化下亚带、花岗岩中风化带、花岗岩微风化带和破碎状花岗岩四个小类型。

花岗岩强风化下亚带：褐黄~肉红色，粗粒结构，块状构造，矿物成分以钾长石、石英、斜长石为主，含少量角闪石和黑云母，岩体破碎，矿物蚀变强烈，长石多高岭土化，岩芯手搓呈粗砂～角砾状，部分岩样呈小碎块状，手搓易碎散，标准贯入试验无法连续贯入，工程特性如表2.1所示：花岗岩强风化下亚带工程特性指标表表2.1花岗岩中风化带：褐黄～肉红色，粗粒结构，块状构造，矿物成分以钾长石、石英、斜长石为主，含少量角闪石和黑云母，高角度节理及裂隙较发育，节理面呈闭合～微张开状，节理面见长石高岭土、绿泥石化及铁染现象，岩芯呈碎块～短柱～柱状，柱体粗糙，矿物蚀变中等，岩样锤击声暗哑，较易碎，工程特性如表2.2所示：花岗岩中风化带工程特性指标表表2.2花岗岩微风化带：肉红色，粗粒结构，块状构造，矿物成分以钾长石、石英、斜长石为主，含少量角闪石和黑云母，矿物蚀变轻微，沿节理面见铁染，岩样多呈短柱～柱状，部分碎块状，柱体较光滑，锤击声音清脆不易碎；部分岩芯节理呈微张状，节理面绿帘石化明显，见明显擦痕，岩芯多沿高角度节理裂隙破碎，以块状～短柱状为主，锤击声音较脆，沿节理面易碎，工程特性如表2.3所示：花岗岩微风化带工程特性指标表表2.3破碎状花岗岩：褐黄色，肉红色，粗粒结构，块状构造，矿物成分以钾长石、石英、斜长石为主，含少量角闪石和黑云母，岩体具构造挤压痕迹，岩体破碎，节理裂隙发育，节理面见铁染现象及绿泥石矿物充填，岩样呈碎块～短柱状，矿物蚀变明显，岩块强度较低，锤击易碎散，部分可沿节理面掰开，遇水软化明显，工程特性如表2.4所示：碎裂状花岗岩工程特性指标表表2.43. 试验方法概述3.1 检测目的a. 确定不同岩土类型中试验锚杆的抗拨承载力极限值；b. 确定不同岩土类型中试验锚杆的抗拨承载力特征值；c. 确定不同类型岩土与锚固体的粘结强度特征值f；d. 为设计部门提供基础设计所需的岩土技术参数。

锚杆抗拉拔试验检

锚杆锚固力的计算方法随锚固体形式不同而异，圆柱型锚杆的锚固力由锚固体表面与周围地层的摩擦力提供；而端头扩大型锚杆的锚固力则由扩座端的面承力及与周围地层的摩擦力提供。
注：(1)表中qs系一次常压灌浆工艺确定，适用于注浆标号M25～M30；当采用高压灌浆时，可适当提高。
(2)极软岩：岩石单轴饱和抗压强度fp≤5MPa；软质岩：岩石单轴饱和抗压强度5MPa≤fp≤30MPa硬质岩：岩石单轴饱和抗压强度fp≥30MPa。 (3)表中数据用作初步设计时计算，施工时宜通过试验检验。 (4)岩体结构面发育时，取表中下限值。
非预应力锚杆长度一般不要超过l6m，单锚设计吨位一般为l00～400kN，最大设计荷载一般不超过450 kN。预应力锚杆(索)长度一般不要超过50m，单束锚索设计吨位一般为500～2500kN，最大设计荷载一般不超过3000kN，预应力锚索的间距一般为4～10m。
进行锚杆设计时，选择的材料必须进行材性试验，锚杆施工完毕后必须对锚杆进行抗拔试验，验证锚杆是否达到设计承载力的要求；同时对于遇到的大型滑坡在采用预应力锚索加固后必须进行至少一年的位移监测。
（1）锚杆总长度为锚固段长、自由段长和外锚段之和。锚杆自由段长度按外锚头到潜在滑裂面的长度计算，但予应力锚杆自由段长度不小于5.0m；锚杆锚固段长度按计算确定，同时土层锚杆锚固段长度宜大于4.0m、小于 14.0m，岩石锚杆锚固段长度宜大于3.0m、小于10.0m；如果岩石锚杆承载力设计值≤250kN，且锚固区段为结构完整无明显裂隙的硬质硬质岩石时，锚固段长度可用2.0～3.0m。（2）在无特殊要求的条件下，锚杆浆体一般采用水泥砂浆，其强度设计值不宜低于M20。
4锚杆的施工
锚杆施工质量的好坏将直接影响锚杆的承载能力和边坡稳定安全，一般在施工前应根据工程施工条件和地质条件选择适宜的施工方法，认真组织施工。在施工过程中如遇与设计不符的地层，应及时报告设计人员，以作变更处理。锚杆施工包括施工准备、造孔、锚杆制作与安装、注浆、锚杆锁定与张拉等五个环节。

锚杆(索)基本试验完整报告

批准：审核：主检：一、工程概况XXXX珠江道12号工程位于XXXXX，试验锚杆长约10.5 m，水灰比为0.45，注浆压力0.8 MPa。

本工程由XXXXX承担工程设计；由XXXXXX公司承担工程施工；由XXXXXX承担工程监理。

根据规范及设计要求抽取3根锚杆进行锚杆基本试验，检测位置由建设单位、监理单位商议确定。

试验锚杆参数见下表1二、工程地质情况该场地工程地质勘察工作由“XXXXXXX有限公司”承担，根据勘察结果，场地地基土工程特性如下表2表2三、试验仪器检测仪器设备一览表见表3表3 检测仪器设备一览表四、试验描述1、锚杆（索）极限抗拔试验采用分级循环加荷，加荷等级及位移观测时间按《岩土锚杆（索）技术规程》CECS 22:2005表9.2.3要求进行，见表4表42、在每级加荷等级观测时间内，测读锚头位移不少于三次，3、在每级加荷等级观测时间内，锚头唯一小于0.1mm时，即认为已达到相对稳定，可加下一级荷载。

否则应延长观测时间，直至锚头位移增量在2h内小于2mm时，方可施加下一级荷载。

4、终止条件：(1)、后一级荷载产生的锚头位移增量达到或超过前一级荷载产生位移增量的2倍；(2)、锚头位移增量持续增长；(3)、锚杆杆体破坏。

五、试验数据整理1、编制锚杆基本试验结果汇总表 ;(见附录)2、绘制锚杆基本试验荷载-位移曲线;（见附录）五、检测结论根据各试验点数据及载荷-位移曲线特征，1#、2#、3#、锚杆的承载力极限值分别为228kN、228kN、182kN。

（以下空白）（附录）锚杆基本试验数据汇总表最大加载量: 273 kN 最大位移量: 31.62 mm锚杆基本试验数据汇总表最大加载量: 273 kN 最大位移量: 36.25 mm锚杆基本试验曲线图锚杆基本试验曲线图锚杆基本试验数据汇总表最大加载量: 228 kN 最大位移量: 23.42 mm。

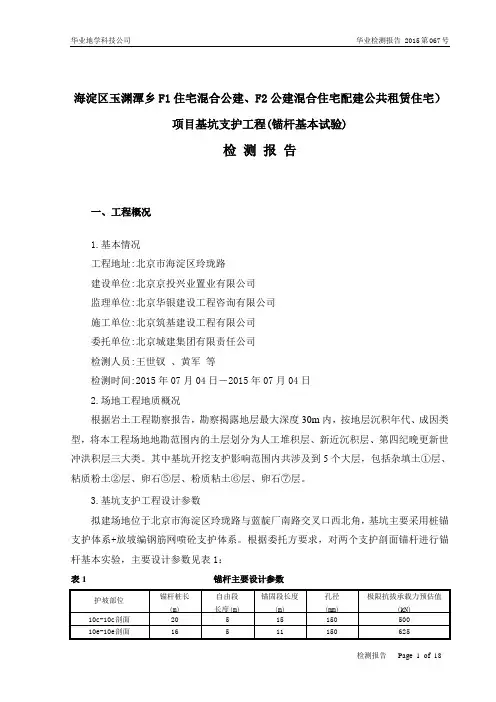

锚杆基本实验检测报告
