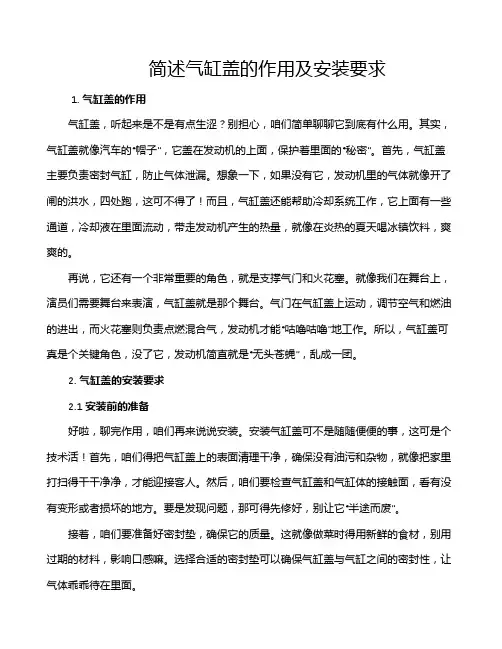

简述气缸盖的作用及安装要求
简述气缸盖的作用及安装要求1. 气缸盖的作用气缸盖，听起来是不是有点生涩？别担心，咱们简单聊聊它到底有什么用。
其实，气缸盖就像汽车的“帽子”，它盖在发动机的上面，保护着里面的“秘密”。
首先，气缸盖主要负责密封气缸，防止气体泄漏。
想象一下，如果没有它，发动机里的气体就像开了闸的洪水，四处跑，这可不得了！而且，气缸盖还能帮助冷却系统工作，它上面有一些通道，冷却液在里面流动，带走发动机产生的热量，就像在炎热的夏天喝冰镇饮料，爽爽的。
再说，它还有一个非常重要的角色，就是支撑气门和火花塞。
就像我们在舞台上，演员们需要舞台来表演，气缸盖就是那个舞台。
气门在气缸盖上运动，调节空气和燃油的进出，而火花塞则负责点燃混合气，发动机才能“咕噜咕噜”地工作。
所以，气缸盖可真是个关键角色，没了它，发动机简直就是“无头苍蝇”，乱成一团。
2. 气缸盖的安装要求2.1 安装前的准备好啦，聊完作用，咱们再来说说安装。
安装气缸盖可不是随随便便的事，这可是个技术活！首先，咱们得把气缸盖上的表面清理干净，确保没有油污和杂物，就像把家里打扫得干干净净，才能迎接客人。
然后，咱们要检查气缸盖和气缸体的接触面，看有没有变形或者损坏的地方。
要是发现问题，那可得先修好，别让它“半途而废”。
接着，咱们要准备好密封垫，确保它的质量。
这就像做菜时得用新鲜的食材，别用过期的材料，影响口感嘛。
选择合适的密封垫可以确保气缸盖与气缸之间的密封性，让气体乖乖待在里面。
2.2 安装步骤说到安装步骤，咱们可不能马虎。
首先，将密封垫放在气缸上，然后轻轻地将气缸盖放上去。
这里可得小心翼翼，别让它“摔跤”了。
接下来，咱们要使用扭矩扳手，按照规定的顺序和扭矩值把螺栓紧固。
扭矩太大了，气缸盖可能会变形；太小了，又不够稳固，真是“前不着村，后不着店”。
最后，安装完毕后，记得检查一遍，看看有没有遗漏的地方。
就像考完试要仔细检查，才能确保没出错。
然后，启动发动机，听听它的声音，如果一切正常，那真是“如释重负”啊！3. 维护与注意事项3.1 定期检查气缸盖安装好后，咱们也不能就此“高枕无忧”。
