画法几何及工程制图”复习资料
《画法几何与工程制图c》课程总结及复习
《工程制图》课程总结及复习一、本课程的教学内容模块画法几何工程图基础工程图二、各教学模块的内容纲目（一）画法几何1．基本几何元素点、线、面、体的投影2．基本几何元素点、线、面、体之间的相对位置（二）工程图基础1．制图的基本知识2．组合体的视图3．机件的表达方法（三）工程图1．零件图2．标准件和常用件三、各教学模块的作用和它们之间的关系1．通过画法几何部分的学习和训练，使我们在掌握正投影理论的同时，建立起完整和清晰的空间概念，为工程图部分的学习奠定知识和能力基础。
2．通过工程制图基础部分的学习和训练，使我们掌握绘制和阅读工程图的基本方法、基本技能和国家标准的基本规定，为工程图部分的学习奠定知识和能力基础。
3．通过工程图部分的学习和训练，使我们基本具备绘制和阅读工程图样（零件图和装配图）的能力，为后续专业基础课程和专业课程的学习奠定知识和能力基础，并具备工程技术人员的素质基础。
4．画法几何是工程制图的理论基础，工程制图是画法几何理论在工程实际中的具体应用。
四、本学期学习部分的重点内容回顾（一）画法几何第二章点、直线、平面的投影2.1投影法的基本概念平行多面正投影法2.2点的投影1．两投影面体系中点的投影点的两面投影特性；各种特殊位置下点的投影作图方法：投影面内的点、投影轴上的点。

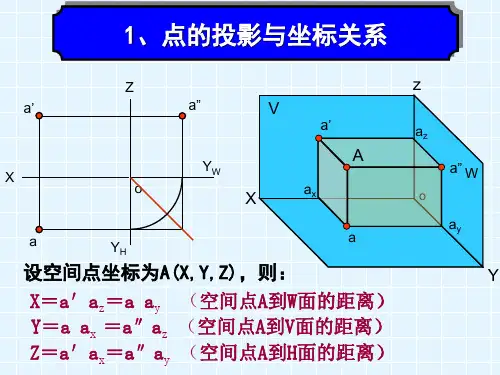

2．三投影面体系中点的投影点的三面投影特性：长对正、高平齐、宽相等；点的投影与三个坐标之间的关系；两点之间的相对位置；重影点的概念，重影点的可见性。
2.3 直线的投影1．特殊位置直线的投影特性投影面平行线：水平线、正平线、侧平线；投影面垂直线：铅垂线、正垂线、侧垂线；特殊位置直线与投影面的相对位置；特殊位置直线的实长及其α、β、γ。
2．直线上点的投影从属不变性、等比性3．两直线的相对位置三种相对位置：平行、相交、交叉；平行两直线的投影特性：平行不变性；相交两直线的投影特性：从属不变性、点的投影特性；判断两直线的相对位置。
2.4 平面的投影1．特殊位置的平面投影面垂直面：铅垂面、正垂面、侧垂面；投影面平行面：水平面、正平面、侧平面；特殊位置平面与投影面的相对位置；特殊位置平面的实形及其α、β、γ。
画法几何及工程制图复习题
一、填空题
1、在画法几何中,一些常用的符号代表不同的含义：H代表（）、V代表（）、W代表（）。OX代表投影轴，（）的交线。
2、根据投射线的类型,投影法可分为（）和（）两种。
3、在某一投影面内的点，到该投影面内距离为( )，所以它在该投影面上的投影与其本身( )，另外两个投影位于相应的( )上。
（3）点的侧面投影到OY 的距离，等于点的正面投影到OX轴的距离，都反映点到H面的距离。
（4）点的水平投影到OY 距离，等于点的正面投影到OZ轴的距离，都反映点到W面的距离。
2、什么叫透视投影?
透视投影属于中心投影,就是把物体投影到投影面上时,所有的投影线都是从一个称为投影中心的点出发,所得到的透视投影与观察物体所得到的印象基本一致,富有立体感和真实感。在建筑设计过程中，常用这种投影来表现建筑物建成后的外貌，用以研究建筑物的空间造型和立面处理。
6、钢桁架节点图的画法是怎样的？
（1）、先用细线画出各杆件的轴线位置。
（2）、按照尺寸画出节点板、下弦杆、竖杆和斜杆；平面图上还需画出下平纵联的节点板及两根斜杆。
（3）、按照尺寸画出螺栓孔与泄水孔。
（4）、画填板和拼接板以及杆件的断面和不可见的轮廓线。
（5）、标注尺寸。
（6）、检查无误后进行描深。
（7）、填写尺寸数字、技术说明和标题栏。
答案：
6、如图所示，已知组合体的正面投影和侧面投影，补画其水平投影。
答案：
7、判断下图中各直线的位置关系
8、如图所示，过点A作平面与直线MN垂直。
答案：
9、如图所示，已知组合体的水平和侧面投影，补画其正面投影
答案：
10、判断下列各平面是什么位置平面。
11、上图为下图的中心剖面视图，补全上图中的剖面线。
《画法几何及其项目工程制图B》复习资料题及其参考材料规范标准答案
画法几何及工程制图一、单项选择题(只有一个选项正确，共51道小题)1. 制图标准是在全国范围内使图样标准化、规范化的统一准则。
某些行业部门还制定有部颁标准，则部颁标准是：(A) 参考作用(B) 与国家标准并行使用(C) 取代国家标准(D) 对国家标准的补充正确答案：D解答参考：2. 在土木工程制图中，除了遵守建筑工程制图标准和某些行业标准外，还必须遵守的国家标准为：(A) 总图制图标准(B) 水利水电工程制图标准(C) 技术制图标准(D) 铁路工程制图标准正确答案：C解答参考：3. 图纸上的字母和数字可写成斜体或直体，斜体字字头向右倾斜与水平成：(A) 45°(B) 60°(C) 75°(D) 80°正确答案：C解答参考：4. 图纸的内边框是图框线，图框线的绘制用：(A) 细实线(B) 中粗实线(C) 粗实线(D) 加粗的粗实线正确答案：C解答参考：5. 标题栏位于图纸的右下角，绘制标题栏的外边框线用：(A) 任意线型(B) 细实线(C) 中粗实线(D) 粗实线正确答案：D解答参考：6. 如果物体的长度为1000mm，绘图比例是1:20，则在绘图时其长度应取：(A) 100(B) 1000(C) 50(D) 20正确答案：C解答参考：7. 比例尺是三棱柱形的，按比例画图时，应使用比例尺，它的作用是：(A) 按比例进行尺寸度量(B) 查找换算系数(C) 与计算器的作用类似(D) 可画直线正确答案：A解答参考：8. 中粗虚线的用途为：(A) 表示假想轮廓(B) 表示可见轮廓(C) 表示不可见轮廓(D) 画中心线或轴线正确答案：C解答参考：9. 细点划线的用途为：(A) 表示假想轮廓(B) 表示可见轮廓(C) 表示不可见轮廓(D) 画中心线或轴线正确答案：D解答参考：10. 粗线、中粗线和细线的宽度比率为：(A) 3:2:1(B) 2:1.5:1(C) 5:2.5:1(D) 4:2:1正确答案：D解答参考：11. 虚线由画和短间隔组成，如下图所示，其画的长度a的值应取：(A) 1~2mm(B) 2~4mm(C) 4~6mm(D) 6~8mm正确答案：C解答参考：12. 点画线由长画、短间隔和点组成，如下图所示，其长画的长度a的值应取：(A) 3~8mm(B) 8~10mm(C) 10~15mm(D) 15~20mm正确答案：D解答参考：13. 点画线作为轴线或中心线使用时，两端应超出图形轮廓线：(A) 2~3mm(B) 3~5mm(C) 5~10mm(D) 10~15mm正确答案：B解答参考：14. 尺寸线与尺寸界线交接处应画出尺寸起止符号，长度尺寸的起止符号是用：(A) 任意短斜线(B) 细短斜线(C) 中粗短斜线(D) 粗短斜线正确答案：C解答参考：15. 图上标注的尺寸数字，表示物体的真实大小，尺寸的单位如果在图中附注没有声明，则为：(A) 毫米(B) 厘米(C) 米(D) 根据绘图比例确定正确答案：A解答参考：16. 在建筑工程图上，多排平行排列的尺寸线之间，宜保持的距离为：(A) 3~5mm(B) 5~7mm(C) 7~10mm(D) 10~15mm正确答案：C解答参考：17. 圆的直径尺寸可注在圆内，也可注在圆外。
工程制图画法几何复习
2´ k 1´ ´ e´ ´ b 2 e a´ a´ h´ QV ´
a h
M E A H N C
n
判别两平面的可见性
b´ ´ n´ ´ h´ ´ ) 3´ ( 4´ m ´ m 2´ b 1 2） （ 3 c n 4 a h a´ ´
1´ c´ ´
判别可见性的原 理是利用重影点。 理是利用重影点。 正面投影中，1在2 正面投影中， 的上面， 的上面，所以水平 投影中， 投影中，1可见
b′ b〞
c′d′
d〞
c〞
a′
d
a〞
a
b
c
1、空间分析 分析截平面与 圆柱体轴线的相对 位置， 位置，确定截交线 的形状——椭圆 椭圆。 的形状——椭圆。 2、投影分析 截交线的正面 投影和侧面投影分 别落在截平面和圆 柱面的积聚性投影 上，要求的是截交 线水平投影。 线水平投影。 3、投影作图 4、整理轮廓线
A B b C D E F
a c
d
e(f)
H
直线对投影面的位置不同，直线可分为三类： 直线对投影面的位置不同，直线可分为三类： 直线与三个投影面均倾斜。 一般位置直线 —— 直线与三个投影面均倾斜。 投影面平行线 —— 直线平行于其中的一个投影面， 直线平行于其中的一个投影面， 倾斜于另外两个投影面。 倾斜于另外两个投影面。 投影面垂直线 —— 直线垂直于某一投影面。 直线垂直于某一投影面。
2、一般位置线
Z b′ B b″ a′ A b a Y a β γ α a′ a″ X b Z b′ b″ a″ YW
X
一般线的投影特性： 一般线的投影特性：
YH
一般位置线的任何一个投影，均不反映直线的真长， 一般位置线的任何一个投影，均不反映直线的真长， 也不反映直线与投影面的倾角。 也不反映直线与投影面的倾角。
画法几何与工程制图复习范围及重点
画法几何与工程制图复习范围及重点
第二章：1.直线、平面相对位置的判别2.平面内定点定线
第四章：换面法求直线或的倾角、实长或平面的倾角、实形。
第五章：求作平面体的截交线
第六章：求作圆柱或圆锥的截交线
第七章：正等测或斜二测投影的画法
第八章：平面的等高线、倾角、坡度、平距的求法，两平面交线的求法
第十一章：1.补漏线2.已知体的两面投影求第三投影
第十二章：已知体的两面投影，求作剖视图
第13~15章：读懂工程图：1、填空或回答问题2、抽画某部分并标注尺寸。
画法几何及工程制图复习题
画法几何及工程制图复习题1、图样上的尺寸主要是（线性）尺寸和（角度）尺寸，还有（弧长）尺寸。
P92、尺寸是确定平面图形形状和大小的必要因素，按其作用可分为（定位）尺寸和（定形）尺寸两种。
P203、投射线（倾斜）于投影面时称为斜投影法；投射线（垂直）于投影面时称为正投影法。
P254、在三面投影体系中，三个投影面分别称为（正立）投影面、（水平）投影面和（侧立）投影面。
P265、三视图间存在下述关系：主视图与俯视图（长对正）；主视图与左视图（高平齐）；俯视图与左视图（宽相等）。
P286、投影面（平行）线——只平行于某一个投影面而对另外两个投影面倾斜的直线；P347、投影面（垂直）线——垂直于某一个投影面的直线；P348、一般位置直线——对三个投影面都是（倾斜）的直线。
P349、在投影面垂直线中，垂直于水平投影面的直线称为（铅垂）线；垂直于正面的直线称为（正垂）线；垂直于侧面的直线称为（侧垂）线。
P3510、平面的空间位置可以用下列几种方法确定：①不在一直线上的三点；②一直线和（直线外）的一点；③（相交）两直线；④（平行）两直线；⑤任意平面图形。
P3911、在三面投影体系中：平面有三种位置：投影面垂直面——只（垂直）于某一个投影面而对另外两个投影面（倾斜）的平面；投影面平行面——（平行）于某一个投影面的平面；一般位置关系——对三个投影面都倾斜的平面。
P3912、如果平面外的一条直线和平面内的一条直线平行，那么这条直线和这个平面（平行)；如果一个平面内有两条相交直线和另一个平面平行，那么这两个平面(平行)。
P4313、如果直线垂直于平面，则该直线垂直于该平面内的(所有直线)。
P4614、若直线垂直于平面，则这条直线的(平行线)也垂直于该平面。
P4615、形成回转面的定线称为(轴线)，动线称为(母线)，母线在回转面上的任意位置称为(素线)。
P4916、回转面的形状取决于(母线)的形状及(母线)与轴线的相对位置。
成人高等教育《画法几何及工程制图》复习资料
成人高等教育《画法几何及工程制图》复习资料知识讲解轴测图或透视图不能直接反映物体的形状尺寸，在工程上只作辅助图样。
点A的坐标为(10，15，20)，则该点在H面上方(20)两个正垂面的交线为(正垂)线。
在结构平面布置图中，构件代号L表示(梁)在建筑施工图中所标注的尺寸数字，其单位为(mm)三视图的三等关系(长对正,高平齐,宽相等房屋的建造施工图一般包括(设计总说明),（图纸目录）(建筑施工图)、(结构施工图)、(设备施工图)建筑施工图主要应包括(施工图首页)、(总平面图)、(平面图)、(立面图)、(剖面图)和详图等。
结构施工图一般包括：(结构设计总说明)，（结构平面图），（结构详图）。
结构平面布置图包括(基础平面图)，(楼层结构平面图)，(屋顶平面图)。
钢筋混凝土梁的结构详图包括(立面图)，(钢筋详图)，(断面图)。
在建筑形体的投影图中应标注三种尺寸：(总尺寸)、(轴线尺寸)和(细部尺寸)。
尺寸标注的四个要素是(尺寸界线),(尺寸线),(尺寸数字),(起止符号).建筑制图中的图纸幅面共有(5)种，其中最大的是(A0)。
总平面图上所标注的坐标、标高和距离等尺寸，一律以(m)为单位，并应取至小数点后(两位)位，不足是用“0”补齐。
椭圆的画法有(同心圆法)和(四心圆法)_两种。
用一个剖切平面将形体全部剖切开后画出的剖视图称为(剖面图)。
在建筑平面图中，横向定位轴线用(数字)并按(从左至右)顺序编号。
纵向定位轴线用(大写字母)并按(从下至上)顺序编号在平行投影法中,可分为正投影法和(斜投影法)。
工程中常用的四种投影分别是(轴测投影图)、多面投影图、(透视投影图)和标高投影图。
轴测投影分为(正轴测投影)和(斜轴测投影)两大类。
标高有相对标高和(绝对标高)，相对标高的零点是(底层室地面)。
投影的三要素：(形体)，(投影面)，(投影线)根据投影线之间的关系，投影可分为(平行投影)，(中心投影)。
三面投影体系包括(水平投影)，(正面投影)，(侧面投影)。
“画法几何及工程制图”复习题(含答案)
答案：
题8：
答案：
题9：
答案：
题10：
答案：
题11：
答案：
题12：
画出下面形体的正等轴测图。
答案：
题13：
画出下面形体的正等轴测图。
答案：
题14：
答案：
题15：
答案：
题16：
答案：
题17：
答案：
题18：
答案：
题19：
画出下面形体的水平投影。
答案：
题20：
画出下面组合体的水平投影。
答案：
题21：
画出下面组合体的水平投影。
答案：
题22：
答案：
题23：
画出下面组合体的侧面投影。
答案：
题24：
答案：
题25：
答案：
题26：
画出下面组合体的1-1、2-2剖视。
答案：
题27：
画出下面组合体的1-1、2-2剖视。
答案：
题28：
答案：
题-1、2-2断面。
答案：
题31：
画出组合体的1-1、2-2断面。
1.
复习题
下面主要是介绍考试题型，考试题目会有一些变化，不要背复习题的答案，一定要学会解题的方法！！
考试题与复习题的题型相同，绝对不会完全照搬。请认真复习以下题目，掌握解题的方法！
题1：
答案：
题2：
答案：
题3：
答案：
题4：
答案：
题5：
答案：
题6：
答案：
轴测图是必考内容，且一般含有圆柱或圆锥的轴测图绘制，希望大家认真复习！
答案：
《画法几何及工程制图B》复习题及参考 答案
画法几何及工程制图一、单项选择题(只有一个选项正确，共51道小题)1. 制图标准是在全国范围内使图样标准化、规范化的统一准则。
某些行业部门还制定有部颁标准，则部颁标准是：(A) 参考作用(B) 与国家标准并行使用(C) 取代国家标准(D) 对国家标准的补充正确答案：D解答参考：2. 在土木工程制图中，除了遵守建筑工程制图标准和某些行业标准外，还必须遵守的国家标准为：(A) 总图制图标准(B) 水利水电工程制图标准(C) 技术制图标准(D) 铁路工程制图标准正确答案：C解答参考：3. 图纸上的字母和数字可写成斜体或直体，斜体字字头向右倾斜与水平成：(A) 45°(B) 60°(C) 75°(D) 80°正确答案：C解答参考：4. 图纸的内边框是图框线，图框线的绘制用：(A) 细实线(B) 中粗实线(C) 粗实线(D) 加粗的粗实线正确答案：C解答参考：5. 标题栏位于图纸的右下角，绘制标题栏的外边框线用：(A) 任意线型(B) 细实线(C) 中粗实线(D) 粗实线正确答案：D解答参考：6. 如果物体的长度为1000mm，绘图比例是1:20，则在绘图时其长度应取：(A) 100(B) 1000(C) 50(D) 20正确答案：C解答参考：7. 比例尺是三棱柱形的，按比例画图时，应使用比例尺，它的作用是：(A) 按比例进行尺寸度量(B) 查找换算系数(C) 与计算器的作用类似(D) 可画直线正确答案：A解答参考：8. 中粗虚线的用途为：(A) 表示假想轮廓(B) 表示可见轮廓(C) 表示不可见轮廓(D) 画中心线或轴线正确答案：C解答参考：9. 细点划线的用途为：(A) 表示假想轮廓(B) 表示可见轮廓(C) 表示不可见轮廓(D) 画中心线或轴线正确答案：D解答参考：10. 粗线、中粗线和细线的宽度比率为：(A) 3:2:1(B) 2:1.5:1(C) 5:2.5:1(D) 4:2:1正确答案：D解答参考：11. 虚线由画和短间隔组成，如下图所示，其画的长度a的值应取：(A) 1~2mm(B) 2~4mm(C) 4~6mm(D) 6~8mm正确答案：C解答参考：12. 点画线由长画、短间隔和点组成，如下图所示，其长画的长度a的值应取：(A) 3~8mm(B) 8~10mm(C) 10~15mm(D) 15~20mm正确答案：D解答参考：13. 点画线作为轴线或中心线使用时，两端应超出图形轮廓线：(A) 2~3mm(B) 3~5mm(C) 5~10mm(D) 10~15mm正确答案：B解答参考：14. 尺寸线与尺寸界线交接处应画出尺寸起止符号，长度尺寸的起止符号是用：(A) 任意短斜线(B) 细短斜线(C) 中粗短斜线(D) 粗短斜线正确答案：C解答参考：15. 图上标注的尺寸数字，表示物体的真实大小，尺寸的单位如果在图中附注没有声明，则为：(A) 毫米(B) 厘米(C) 米(D) 根据绘图比例确定正确答案：A解答参考：16. 在建筑工程图上，多排平行排列的尺寸线之间，宜保持的距离为：(A) 3~5mm(B) 5~7mm(C) 7~10mm(D) 10~15mm正确答案：C解答参考：17. 圆的直径尺寸可注在圆内，也可注在圆外。
@“画法几何及工程制图”复习题（含答案）28161
@“画法⼏何及⼯程制图”复习题（含答案）281611“画法⼏何及⼯程制图”复习资料复习重点：1制图基本知识与技术掌握制图基本知识：制图标准、图纸幅⾯、字体、绘图⽐例、图线、尺⼨的标注形式。
2 投影法和点的多⾯正投影1. 掌握投影法的基本知识：投影的形成及分类、⼯程上常⽤的四种图⽰⽅法2. 掌握⼆⾯投影图和三⾯投影图的投影规律3. 掌握作辅助正投影的⽅法3平⾯⽴体的投影及线⾯投影分析1. 掌握基本平⾯⽴体的三⾯投影图的投影特性2. 掌握⽴体上直线的投影特性3. 掌握⽴体上平⾯的投影特性4. 掌握点、线、⾯间的相对⼏何关系4平⾯⽴体构形及轴测图画法1. 掌握基本平⾯体的叠加、切割、交接2. 掌握平⾯⽴体的尺⼨标注⽅法3. 掌握轴测投影原理及平⾯⽴体的轴测投影画法5 规则曲线、曲⾯及曲⾯⽴体1. 了解曲线的形成与分类2. 掌握圆的投影的画法，了解圆柱螺旋线投影的画法3. 了解曲⾯的形成、分类4. 掌握曲⾯投影的表达⽅法，主要是圆柱⾯、圆锥⾯、球⾯投影的画法5. 掌握基本曲⾯⽴体（圆柱、圆锥）的投影特性6. 掌握平⾯与曲⾯体或曲表⾯相交的投影画法7. 了解两曲⾯体或曲表⾯相交的投影画法8. 掌握圆柱与圆锥的轴测图画法6 组合体1.学会使⽤形体分析法对组合体的形成进⾏分析2.掌握根据实物绘制组合体的三视图的⽅法3.掌握组合体的尺⼨注法4.掌握组合体三视图的阅读⽅法，根据组合体的两视图作第三视图5.掌握组合体轴测图的画法7 图样画法1.掌握六个基本视图的画法2.掌握剖视图的表达⽅法3.掌握断⾯图的表达⽅法4.掌握在组合体轴测图中进⾏剖切的画法5.了解常⽤的简化画法6.了解第三⾓画法的概念8 钢筋混凝⼟结构图（了解）1.了解钢筋混凝⼟结构的基本知识2.掌握钢筋混凝⼟结构的图⽰⽅法3.掌握钢筋混凝⼟结构图的阅读⽅法9 房屋建筑图（了解）1.了解房屋的组成和各部分的作⽤，了解房屋的⼀般设计⽅法2.了解房屋施⼯图的分类及有关规定3.了解房屋总平⾯图的绘制⽅法4.掌握建筑平⾯图、建筑⽴⾯图、建筑剖⾯图的绘制⽅法5.了解建筑详图的绘制⽅法10 桥梁、涵洞⼯程图（了解）了解桥涵⼯程图的基本知识，了解桥墩图、桥台图、涵洞图的图⽰⽅法2题1：单项选择题，将正确答案填写在括号内1. 制图标准是在全国范围内使图样标准化、规范化的统⼀准则。
“画法几何及工程制图”复习题(含答案)4
3.了解曲面的形成、分类
4.掌握曲面投影的表达方法，主要是圆柱面、圆锥面、球面投影的画法
5.掌握基本曲面立体（圆柱、圆锥）的投影特性
6.掌握平面与曲面体或曲表面相交的投影画法
7.了解两曲面体或曲表面相交的投影画法
8.掌握圆柱与圆锥的轴测图画法
6组合体
1.学会使用形体分析法对组合体的形成进行分析
8钢筋混凝土结构图（了解）
1.了解钢筋混凝土结构的基本知识
2.掌握钢筋混凝土结构的图示方法
3.掌握钢筋混凝土结构图的阅读方法
9房屋建筑图（了解）
1.了解房屋的组成和各部分的作用，了解房屋的一般设计方法
2.了解房屋施工图的分类及有关规定
3.了解房屋总平面图的绘制方法
4.掌握建筑平面图、建筑立面图、建筑剖面图的绘制方法
答案：
题8：
答案：
题9：
答案：
题10：
答案：
题11：
答案：
题12：
画出下面形体的正等轴测图。
答案：
题13：
画出下面形体的正等轴测图。
答案：
题14：
答案：
题15：
答案：
题16：
答案：
题17：
答案：
题18：
答案：
题19：
画出下面形体的水平投影。
答案：
题20：
画出下面组合体的水平投影。
答案：
题21：
画出下面组合体的水平投影。
答案：B
34.下图所示圆锥被正垂面P所截（水平投影未画出截切后的情形），其截交线的形状是：
A.三角形B.椭圆弧与直线C.双曲线与直线D.抛物线与直线
答案：C
“画法几何及工程制图”复习题（含答案）4
“画法几何及工程制图”复习题（含答案）4“画法几何及工程制图”复习资料复习重点：1制图基本知识与技术掌握制图基本知识：制图标准、图纸幅面、字体、绘图比例、图线、尺寸的标注形式。
2 投影法和点的多面正投影1.掌握投影法的基本知识：投影的形成及分类、工程上常用的四种图示方法2.掌握二面投影图和三面投影图的投影规律3.掌握作辅助正投影的方法3平面立体的投影及线面投影分析1.掌握基本平面立体的三面投影图的投影特性2.掌握立体上直线的投影特性3.掌握立体上平面的投影特性4.掌握点、线、面间的相对几何关系4平面立体构形及轴测图画法1.掌握基本平面体的叠加、切割、交接2.掌握平面立体的尺寸标注方法3.掌握轴测投影原理及平面立体的轴测投影画法5 规则曲线、曲面及曲面立体1.了解曲线的形成与分类2.掌握圆的投影的画法，了解圆柱螺旋线投影的画法3.了解曲面的形成、分类4.掌握曲面投影的表达方法，主要是圆柱面、圆锥面、球面投影的画法5.掌握基本曲面立体（圆柱、圆锥）的投影特性6.掌握平面与曲面体或曲表面相交的投影画法7.了解两曲面体或曲表面相交的投影画法8.掌握圆柱与圆锥的轴测图画法6 组合体1.学会使用形体分析法对组合体的形成进行分析2.掌握根据实物绘制组合体的三视图的方法3.掌握组合体的尺寸注法4.掌握组合体三视图的阅读方法，根据组合体的两视图作第三视图5.掌握组合体轴测图的画法7 图样画法1.掌握六个基本视图的画法2.掌握剖视图的表达方法3.掌握断面图的表达方法4.掌握在组合体轴测图中进行剖切的画法5.了解常用的简化画法6.了解第三角画法的概念8 钢筋混凝土结构图（了解）1.了解钢筋混凝土结构的基本知识2.掌握钢筋混凝土结构的图示方法3.掌握钢筋混凝土结构图的阅读方法9 房屋建筑图（了解）2.了解房屋施工图的分类及有关规定3.了解房屋总平面图的绘制方法4.掌握建筑平面图、建筑立面图、建筑剖面图的绘制方法5.了解建筑详图的绘制方法10 桥梁、涵洞工程图（了解）了解桥涵工程图的基本知识，了解桥墩图、桥台图、涵洞图的图示方法题1：单项选择题，将正确答案填写在括号1. 制图标准是在全国围使图样标准化、规化的统一准则。
《几何画法及工程制图》知识点
第六章机件形状的基本表示方法主要内容1.基本视图的概念、名称、展开方法、主视图、俯视图、左视图、右视图、仰视图、后视图。
2.基本视图的选用要求和表达特点、恰当、清晰。
省略不必要的细虚线。
3.向视图的概念基本视图自由平移配置。
4.向视图的标注、箭头、拉钉字母、视图名称。
5.局部视图的概念6.局部视图的表达特点、简练、清晰。
7.局部视图的画法断面边界用波浪线表示。
外轮廓线成封闭是断面分界线可不画。
8.局部视图的配置按基本视图配置，按向视图的配置，按三交画法配置。
9.局部视图的标注按基本视图的中间没有其他图形，不必标注。
按向视图配置需标注。
按三角画法配置，无需另行标注。
10.斜视图的概念向不平行于基本投影面的平面投影。
11.斜视图的画法斜视图与基本视图的关系长对正，宽相等。
断面边界应用波浪线表示，外轮廓线成封闭时，波浪线可省略不画。
12.斜视图的配置按投影关系配置，按向视图配置，转正配置。
13.斜视图的标注箭头应垂直倾斜表面，字母应水平书写。
斜视图转正配置，应在字母旁注写旋转符号。
14.剖视图的概念剖开，移去，投影。
15.采用剖视目的和表达特点应避免用细虚线，清晰、方便。
16.剖视图的配置和视图相同。
17.剖切面及剖切位置的确定通过内部结构的对称面或轴线。
18.剖视图的画法与机件接触部分，剖切面后面，省略细虚线，画剖面符号。
19.金属材料剖面符号的画法细实线，45°，间隔相等。
20.全剖视图的定义完全剖开机件所得剖视图。
21.全剖视图的标注拉丁字母标注剖视图的名称“X-X”，剖切符号指示剖切面位置和投射方向。
22.半剖视图的定义以对称中心线为界，一半画成剖视，一半画成视图。
23.半剖视图的画法剖与不剖的分界线，半个视图中细虚线。
24.半剖视图的画法与全剖视图基本相同。
25.半剖视图对尺寸标注的影响画出一边尺寸箭头，尺寸线超过对称中心线，标完整尺寸。
26.局部剖视图的定义局部地剖开机件所得的剖视图。
《画法几何及工程制图B》复习题及参考答案
画法几何及工程制图10. 粗线、中粗线和细线的宽度比率为：(A) 3:2:1(B) 2:1.5:1(C) 5:2.5:1(D) 4:2:1正确答案：D解答参考：11. 虚线由画和短间隔组成，如下图所示，其画的长度a的值应取：(A) 1~2mm(B) 2~4mm(C) 4~6mm(D) 6~8mm正确答案：C解答参考：12. 点画线由长画、短间隔和点组成，如下图所示，其长画的长度a的值应取：(A) 3~8mm(B) 8~10mm(C) 10~15mm(D) 15~20mm正确答案：D解答参考：13. 点画线作为轴线或中心线使用时，两端应超出图形轮廓线：(A) 2~3mm(B) 3~5mm(C) 5~10mm(D) 10~15mm正确答案：B解答参考：14. 尺寸线与尺寸界线交接处应画出尺寸起止符号，长度尺寸的起止符号是用：(A) 任意短斜线(B) 细短斜线(C) 中粗短斜线(D) 粗短斜线正确答案：C解答参考：15. 图上标注的尺寸数字，表示物体的真实大小，尺寸的单位如果在图中附注没有声明，则为：(A) 毫米(B) 厘米(C) 米(D) 根据绘图比例确定正确答案：A解答参考：16. 在建筑工程图上，多排平行排列的尺寸线之间，宜保持的距离为：(A) 3~5mm(B) 5~7mm(C) 7~10mm(D) 10~15mm正确答案：C解答参考：17. 圆的直径尺寸可注在圆内，也可注在圆外。
尺寸线方向倾斜，用箭头作为起止符号，箭头指着圆周，箭头应画的细而长，长度约为：(A) 2~3mm(B) 3~5mm(C) 5~7mm(D) 7~10mm正确答案：B解答参考：18. 在建筑工程图上，标高以米为单位，应注在标高符号上，其样式如图所示。
标高符号的高度约为：(A) 3mm(B) 4mm(C) 5mm(D) 6mm正确答案：A解答参考：19. 下图中直径尺寸注法错在：(A) 尺寸起止符号应为短斜线(B) 尺寸数字不能水平注写(C) 尺寸数字应注写在圆内(D) 尺寸数字注写的引出线不应从尺寸线端点引出正确答案：D解答参考：20. 下图中长度尺寸注法错在：(A) 尺寸起止符号倾斜方向不对(B) 尺寸线距离标注位置太远(C) 该尺寸应注写在图形轮廓内(D) 尺寸线不应是图形轮廓线的延长线正确答案：D解答参考：21. 手工绘制工程图时，在底稿上加深描黑的次序一般应该为：(A) 先上后下，先左后右，先曲后直，先粗后细(B) 由绘图者随意确定(C) 只需加深描黑粗实线，细实线就用作图线(D) 先粗后细，其它随意正确答案：A解答参考：22. 手工绘制工程图时，在完成的图纸上，细实线应该：(A) 是轻线和淡线(B) 是底稿上的作图线，不必加深描黑(A) 相似性(B) 全等性(C) 平面图形非退化的平行投影(D) 平行性正确答案：C解答参考：28. 工程上常用的图示方法中使用最广泛的是那一种？(A) 多面正投影法(B) 轴测投影法(C) 标高投影法(D) 透视投影法正确答案：A解答参考：29. 如果A点在H投影面上，则：(A) A点的x坐标为0(B) A点的y坐标为0(C) A点的z坐标为0(D) A点的x、y、z坐标都不为0正确答案：C解答参考：30. 下图所示A、D两点是：(A) V面投影重影点(B) H面投影重影点(C) W面投影重影点(D) 非投影重影点正确答案：C解答参考：31. 下图所示C、D两点是：(A) V面投影重影点(B) H面投影重影点(C) W面投影重影点(D) 非投影重影点正确答案：B解答参考：32. 下图A点到W面的距离是：(A) a'a x(B) a'a z(C) aa x(D) a"a yw正确答案：B解答参考：33. 下图所示A、B、C、D四点中位于H面上的点是：(A) A点(B) B点(C) C点(D) D点正确答案：D解答参考：34. 下图所示五棱柱表面上一点K，其正确的侧面投影是：(A) A(B) B(C) C(D) D正确答案：B解答参考：35. 在下图中：(A) C点在正垂线AB上(B) C点不在正垂线AB上(C) C点在侧平线AB上(D) C点不在侧平线AB上正确答案：D解答参考：36. 下图所示AB直线是：(A) 水平线(B) 正平线(C) 侧平线(D) 一般倾斜直线正确答案：D解答参考：37. 在下面的投影图中，表示交错两直线的是：(A) A(B) B(C) C(D) D正确答案：D解答参考：38. 在下面的投影图中，反映线段实长的投影是：(A) a'b'(B) b'c'(C) ac(D) 无正确答案：A解答参考：39. 下图所示AB、CD两直线的相对几何关系是：(A) 平行(B) 相交(C) 相交垂直(D) 交错正确答案：B解答参考：40. 下图所示AB、CD两直线的相对几何关系是：(A) 平行(B) 相交(C) 相交垂直(D) 交错正确答案：D解答参考：41. 下图所示AB、CD两直线的相对几何关系是：(A) 平行(B) 相交(C) 相交垂直(D) 交错正确答案：B解答参考：42. 下图所示AB、CD两直线的相对几何关系是：(A) 平行(B) 相交垂直(C) 相交不垂直(D) 交错正确答案：D解答参考：43. 下图所示AB、CD两直线的相对几何关系是：(A) 平行(B) 相交(C) 相交垂直(D) 交错垂直正确答案：D解答参考：44. 在下图中用辅助投影法求线段AB的正面倾角β时，新投影轴应：(A) 平行于a'b'(B) 垂直于a'b'(C) 平行于ab(D) 垂直于ab正确答案：A解答参考：45. 下图所示的平面是：(A) 水平面(B) 侧垂面(C) 铅垂面(D) 一般倾斜平面正确答案：C解答参考：46. 下图所示ABCDE平面的类型是：(A) 正垂面(B) 铅垂面(C) 侧垂面(D) 一般倾斜平面正确答案：B解答参考：47. 下图所示P、Q两平面的相对几何关系是：(A) 平行(B) 垂直(C) 相交(D) 不确定正确答案：B解答参考：48. 下图中直线AB与三角形平面EFG相交于K点，可见性判别正确的是：(A) A(B) B(C) C(D) D正确答案：A解答参考：49. 下图所示正平面P与三角形平面ABC的交线是：(A) 正平线(B) 水平线(C) 铅垂线(D) 一般倾斜直线正确答案：A解答参考：50. 在下图中用辅助投影法求三角形ABC平面的水平倾角α时，新投影轴应：(A) 平行于a'c'(B) 垂直于a'c'(C) 平行于ab(D) 垂直于ab正确答案：D解答参考：51. 下图所示AB直线与三角形CDE平面的相对几何关系是：(A) AB在三角形CDE内(B) AB与三角形CDE相交不垂直(C) AB与三角形CDE垂直(D) AB与三角形CDE平行正确答案：D解答参考：画法几何及工程制图A三、主观题(共26道小题)1.参考答案：2.参考答案：3.判断下列直线的相对几何关系参考答案：平行4.判断下列直线的相对几何关系参考答案：相交垂直5.判断下列直线的相对几何关系参考答案：交叉垂直6.判断下列直线的相对几何关系参考答案：交叉7.判断下列直线的相对几何关系参考答案：相交8.判断下列直线的相对几何关系参考答案：交叉9.判断下列直线的相对几何关系参考答案：相交10.判断下列直线的相对几何关系参考答案：交叉11.判断下列直线的相对几何关系参考答案：相交12.判断下列直线的相对几何关系参考答案：平行13.判断下列直线的相对几何关系参考答案：交叉14.判断下列直线的相对几何关系参考答案：交叉15.判断下列平面类型参考答案：正垂面16.判断下列平面类型参考答案：一般倾斜平面17.判断下列平面类型参考答案：侧垂面18.判断下列平面类型参考答案：正平面19.判断下列平面类型参考答案：铅垂面20.判断下列平面类型参考答案：侧平面21.判断下列直线与平面、平面与平面是否平行参考答案：平行22.判断下列直线与平面、平面与平面是否平行参考答案：不平行23.判断下列直线与平面、平面与平面是否平行参考答案：不平行24.判断下列直线与平面、平面与平面是否平行参考答案：不平行25.判断下列直线与平面、平面与平面是否平行参考答案：不平行26.判断下列直线与平面、平面与平面是否平行参考答案：平行。
