项目八船体分段划分图(1)(精)
项目 船体分段划分-PPT课件
分段划分图绘制
74500吨散货船分段划分图
主尺度
总 长： 225m 两间柱长： 217m 型 宽：32.26m 型 深: 19.60m 设计吃水: 12.50m 结构吃水: 14.25m
分段总数: 230只
A甲板平面
B甲板平面
ห้องสมุดไป่ตู้
C甲板平面
D甲板平面
驾驶甲板平面
罗径甲板平面
主甲板平面 内底平面
二甲板平面
三甲板平面
艏楼甲板平面
中部横隔舱 (向艏视)
亚项目1.2 船体分段划分
目前，船厂建造船体时一般采用分段制造、船台合拢的方法，即根据船体结 构特点和船厂生产条件(包括起重能力)、船舶建造工艺等，将船体划分为若干分 段，先在车间或其他场地的胎架或平台上分别建造，并将小型分段组装成大型分 段或总段，最后在船台上依次合拢成完整的船体。
一、分段划分的职责分担
1．设计相关
二、决定分段划分的条件
2．生产设备相关：弯曲分段装配定盘胎架高度的 限制决定了分段外板的弧度大小。
3．安全相关
(1)分段的强度，即要保证分段在运输、起吊、翻身过程中有足够的刚性 ，通常在分段的 纵、横方向上都要有一定数量的强力构件。如强度得不到满 足，要采用临时补强，或适当减小分段的尺度。
分段划分有以下两种情况： (1)以生产部门为主：设计部门在正式出图前，将相关
图纸送生产部门决定分段划分的方案，生产部门在研讨过程 中，如有对图面不明信息或修改意见，召集设计人员协商、 讨论，最终由设计人员将分段划分方案和修改意见反馈至相 关图纸。
(2)以设计部门为主：基本设计和详细设计在图纸设计 完成到一定的阶段，根据同类别船型的分段划分方式和结构 特点，初步确定划分草案后，召集生产设计及生产部门相关 人员讨论、研究，并将最终讨论结果反馈至各图纸。
(完整word版)分段划分原则
分段划分原则1.0目的为了规范公司以后船舶类项目的分段命名，便于工人在施工的过程中能更好、更方便的识别分段。
根据公司体系要求，编制此文件。
2.0适用范围本规则适用于所有船舶类项目。
3.0命名规则主船体分段的分段命名由五位数组成，如下所示：分段左右舷标识分段流水号个位分段流水号十位分段位置标识分段区域标识其它附属分段的分段命名由四位数组成，如下所示：分段流水号分段名缩写4.0主船体分段的命名说明：4.1分段区域标识：分段区域主要指船舶主船体和上建区域按照区域划分，用字母A、E、H、F、L表示。
具体表示如下：A 表示尾部分段是AFT的缩写E 表示机舱分段是ENGINE ROOM的缩写H 表示中部船体分段是HULL的缩写F 表示首部分段是FORE的缩写L 表示上建分段是LIVING ACCOMMODATION的缩写4.2分段位置标识：分段位置指的是分段在区域的具体方位。
具体分层位置和区域位置两类。
层位置表示方法适用于A尾部分段、E机舱分段、F首部分段、L上建分段，指的是分段所在的层，用数字1-9表示。
从下向上进行排序，最下方的一个分段用‘1’表示，从下向上第二个分段用‘2’，第三个分段用‘3’表示，以此类推。
区域位置表示方法适用于H中部船体分段，分段的位置用分段所在的区域英文缩写表示，具体如下：B 双层底分段或底部分段BOTTOM的缩写S 外板分段或舷侧分段SHELL的缩写D 主甲板分段DECK的缩写T 横舱壁分段TRANSVERSE BULKHEAD的缩写L 纵舱壁分段LONGITUDINAL BUKLHEAD的缩写P 平台分段PLATFORM 缩写4.3分段流水号十位：分段流水号十位的作用有两种：第一种是表示分段在所在层的具体方位；第二种是当分段流水号个位编号超过9后，用于个位向前进位。
第一种适用于A尾部分段、E机舱分段、F首部分段、L上建分段，指的是分段在所在层的横向位置，用数字0-9表示。
从船中向舷侧进行排列，船中的系列分段用‘0’表示，从船中向舷侧的第一系列分段用‘1’表示，第二系列分段用‘2’表示，以此类推。
船体主要构件结构图

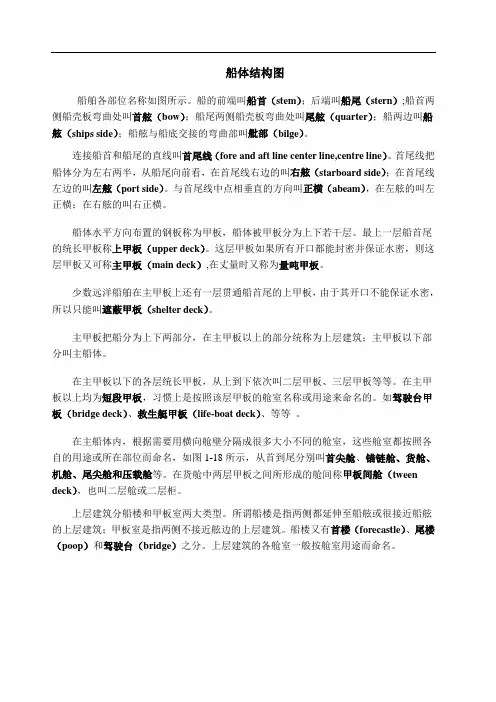

船体结构图船舶各部位名称如图所示。
船的前端叫船首（stem）；后端叫船尾（stern）;船首两侧船壳板弯曲处叫首舷（bow）；船尾两侧船壳板弯曲处叫尾舷（quarter）；船两边叫船舷（ships side）；船舷与船底交接的弯曲部叫舭部（bilge）。
连接船首和船尾的直线叫首尾线（fore and aft line center line,centre line）。
首尾线把船体分为左右两半，从船尾向前看，在首尾线右边的叫右舷（starboard side）；在首尾线左边的叫左舷（port side）。
与首尾线中点相垂直的方向叫正横（abeam），在左舷的叫左正横；在右舷的叫右正横。
船体水平方向布置的钢板称为甲板，船体被甲板分为上下若干层。
最上一层船首尾的统长甲板称上甲板（upper deck）。
这层甲板如果所有开口都能封密并保证水密，则这层甲板又可称主甲板（main deck）,在丈量时又称为量吨甲板。
少数远洋船舶在主甲板上还有一层贯通船首尾的上甲板，由于其开口不能保证水密，所以只能叫遮蔽甲板（shelter deck）。
主甲板把船分为上下两部分，在主甲板以上的部分统称为上层建筑；主甲板以下部分叫主船体。
在主甲板以下的各层统长甲板，从上到下依次叫二层甲板、三层甲板等等。
在主甲板以上均为短段甲板，习惯上是按照该层甲板的舱室名称或用途来命名的。
如驾驶台甲板（bridge deck）、救生艇甲板（life-boat deck）、等等。
在主船体内，根据需要用横向舱壁分隔成很多大小不同的舱室，这些舱室都按照各自的用途或所在部位而命名，如图1-18所示，从首到尾分别叫首尖舱、锚链舱、货舱、机舱、尾尖舱和压载舱等。
在货舱中两层甲板之间所形成的舱间称甲板间舱（tween deck），也叫二层舱或二层柜。
上层建筑分船楼和甲板室两大类型。
所谓船楼是指两侧都延伸至船舷或很接近船舷的上层建筑；甲板室是指两侧不接近舷边的上层建筑。
项目八船体生产设计工作图绘制教材(精)
外板展开图 SHELL EXPANSION
SHOW IS PORT.SID SYM
图为左舷，右舷对称
:待焊区（L=300）
BL.10
14.5 AH32
此外板纵骨为222分段延伸
-S1000
BL.9
14.5 AH32
COVS
-S1001
N3.5
COVS
BL.8
COVS
16.4
BL.7
16.47
18.0 AH32
A3 4.8896 2
D3 912 936 D2 S102 C D
E3 921 E2 962 1027 E1
300 S2223
Fore
20.0000
911
1 1 A 300
0.3233 7.9020
B 1000
E 652
Sightline (X) 2
1087
(胎架支柱间距为1000mm)
图 8-1 胎架图表实例 3）余量、补偿量的布置 根据结构放样、号料、构件加工、装配、焊接收缩和火工矫 正等因素，确定余量、补偿量的加放和预修正时机。余量、补偿量和预修正时一般应采用相 应的工艺符号，并标在零、部件带余量或补偿一端边缘上。 4）工艺孔 工艺孔包括：手孔、人孔、通风孔、通道孔等临时开孔。应注明工艺孔的 位置、尺寸。 5）预开孔 预开孔包括：管子、通风管、电缆等穿过结构的开孔，以及门、窗等开孔。 预开孔应与相关专业协调后，设绘在船体分段工作图上。 6）预装件 预装件包括：放水塞、梯子、人孔盖、电缆托架、海底阀箱、设备底座等。 预装件应与相关专业协调后，设绘在船体分段工作图上。亦可用预装件清册或托盘表示。 7）零、部件编码和零、部件明细表 按照分段建造装配、焊接工艺要领和本厂工艺流 程及编码标准等进行编码。代码可用英文字母和阿拉伯数字表示，分段中任何一个零、部组 件都应有相应的代码。 船台散装件应有相应的船台散装件代码， 全船通用件应有相应的通用 件代码，标准件应有相应的标准件代码。零、部件代码顺序号，应按统一的规律编排。标注 代码要清晰、正确，避免与结构尺寸、剖面的字母、符号相混淆。零、部件明细表应包括： 代码、数量、材料规格、尺寸、工艺流程等内容。 8）分段重量重心 分段重量应提供结构净重、焊后重量和吊重。分段重心位置应标注 三维坐标。将结构重量、重心标注在分段工作图的规定栏目内。 9）吊环 根据分段结构重量、重心和分段运输、平吊、翻身、上船台等工况进行分段 吊环的布置。将吊环绘制在分段工作图的相应图面上，在分段工作图上无法表达清楚的，应 另外绘分段吊环布置图。在图面上注明选用吊环的吨位、数量、焊接坡口、焊接规格及焊接 材料。 在图面上注明吊环部位结构加强焊的范围及焊接规格。 在图面上注明吊运临时加强要 求。吊环可用规定的符号表示。 10）工时定额和材料定额 工时定额和材料定额可表示在分段工作图上，亦可用其他 方式提供。工时定额的项目包括：装配、切割、电焊、冷热加工、批扣、完工矫正和吊运等 工时。工时定额的编定按有关规定进行。工时定额一般应以表格形式编制。材料定额的项目 包括：钢材、辅助材料、焊接材料等的材料定额。钢材应在套料结束后，再以分段为单位编 制成分段钢材定额表。分段钢材定额表应将本分段中所有的板材、型材按板厚、牌号、规格 的耗量和余料分别统计汇总，并按工艺流程注明材料的流向。辅助材料包括：胎架、吊环、 眼板、马板等材料，定额一般可以分段重量的百分比计算统计。焊接材料定额一般以焊接长 度乘以板材的厚度、焊缝种类、焊缝形式、边缘处理形式等的影响系数得出，有标准规定的 按标准编定。 4．校审项目 1）分段装配焊接施工要领应与建造方针、船体施工要领一致； 2）分段制造工艺应符合有关标准的要求；
1-4船体基本结构图识读与绘制(精)
任务4 船体基本结构图识读与绘制学习任务：如何识读和绘制800吨油船基本结构图？学习内容:1. 800吨油船基本结构图的识读方法；2. 800吨油船基本结构图的绘制步骤及方法。
技能目标：1.能正确掌握基本结构图中常用的图线及其含义；2.能综合运用基本结构图与中横剖面图进行全船结构识读；3.能正确进行基本结构图绘制。
4.1 认识基本结构图4.1.1基本结构图的组成基本结构图是由主尺度栏和一组视图组成的。
一组视图包括了中纵剖面图、各层甲板、平台平面图和舱底图。
1.主尺度栏主尺度栏是全船性图样所应有的一项内容，一般注在图样的右上方，用以标注船体主尺度和有关数据，如总长、设计水线长、垂线间长、型宽、型深、设计吃水、肋骨间距及船体各层甲板间高度等。
2.中纵剖面图中纵剖面图是用中线面去剖切船体而得到的纵向剖面图。
它作为基本结构图的主视图，表达船体构件在船长和船深方向的布置及某些纵向构件的连接情况，其作用是：⑴表示位于中线面上的构件：如中桁材或中内龙骨、甲板中纵桁、中纵舱壁及其扶强材的结构形式、尺寸和与其它构件连接方式。
在图中采用细实线表示这些构件的可见轮廓，采用细虚线表示这些构件不可见轮廓的投影。
⑵表示位于中线面与舷侧之间的构件：如机舱口和货舱口的纵向围板、甲板纵桁和支柱等的位置、尺寸和结构形式。
在图中采用重叠画法，采用细双点划线来表示这些构件可见轮廓的投影，采用细虚线表示不可见轮廓的投影。
⑶表示位于舷侧的构件：如舷侧纵桁、强肋骨、普通肋骨、中间肋骨的位置和尺寸。
它们均采用简化画法，采用粗点划线表示舷侧纵桁和强肋骨的投影，采用细点划线表示中间肋骨的投影，普通肋骨一般省略不画。
⑷表示穿过中线面的构件：如横梁、肋板、横舱壁、上层建筑横向围板、甲板板和平台板等的位置和结构形式，在图中采用粗实线表示这些构件的剖面形状。
此外，中纵剖面图还表示了烟囱、机舱棚顶和桅杆的位置。
在图中采用粗实线表示它们的剖面，采用细双点划线表示可见轮廓的投影（此规定也适合于甲板图、舱底图）。
2-1-4分段划分图识读(精)
详图见教材图2-1-1 船体识图与制图
船体板缝线与结构线布置图样识读
2.具体了解各分段的位置
分段的位置由分段接缝线位置来决定。 了解顺序：从尾向首，自下向上。
船体识图与制图
船体板缝线与结构线布置图样识读
3、了解各分段的质量和外形尺寸
查看明细栏了解各分段的质量和外形尺寸， 进而配备合适的起重运输设备及工艺装备等。
船体识图与制图
船体板缝线与结构线布置图样识读
End！
船体识图与制图
船体板缝线与结构线布置图样识读
任务1 船体分段划分图识读
－－认识分段划分图
分段划分图识读方法
船体识图与制图
船体板缝线与结构线布置图样识读 Nhomakorabea船体分段划分图识读方法
分段划分图识读内容： 1）了解船体分段位置、分段的数量 2）了解分段的质量和外形尺寸。
船体识图与制图
船体板缝线与结构线布置图样识读
１.了解船体分段划分概况
第8章摇船体分段划分图和分段结构图
第8章 船体分段划分图和分段结构图目前,船舶建造大多采用分段建造法,一艘大㊁中型船舶的船体,往往被分成几十个分段到近百个分段,先在车间或其他场地的胎架或平台上分别建造分段,然后将建造好的分段运往船台上进行船体的总装㊂因此,当船舶的设计进行到一定阶段,整个船舶的结构图已经完成,船台装配方式已经确定之后,就需着手研究船体分段的划分和分段结构图的设绘㊂船体分段划分是否合理,关系到能否有效地利用工厂的设备能力,提高劳动生产效率,改善劳动条件,提高造船质量和降低成本㊂也就是说,船体分段的尺寸㊁质量㊁形状及划分位置,对船舶建造的周期㊁成本和质量,都有相当大的影响㊂在划分船体分段时,必须根据工厂生产条件(包括起重能力)㊁船舶建造工艺和船体结构特点等多方因素,进行反复分析研究㊁全面比较,以求得在技术和经济上最为合理的分段划分方案,从而绘制出分段划分图和分段结构图㊂8.1 分段划分图8.1.1 分段划分图的组成和特点 分段划分图表示了全船分段的数量㊁各分段的分段接缝位置和分段的理论质量以及船台装配余量的数量和加放部位㊂某些分段划分图还表示了各分段在船台上的定位吊装顺序㊂船体分段划分图还是其他结构图样绘制分段接缝位置的依据,也是船台装配时分段吊装㊁定位以及起重㊁运输配备设备的依据㊂分段划分图主要由一组视图㊁船体分段的编号㊁分段明细栏和主尺度组成,见图8-1㊂1.分段划分图的视图分段划分图的视图用来表达分段的划分情况以及分段接缝位置,由于在船体分段划分图上只表示分段的接缝,而不表示一般的板缝,所以分段接缝线不用斜栅线而用细实线表示即可㊂通常视图有以下几种:1)视图种类(1)侧面图:侧面图从船体右舷向V投影面投影所得的视图,见图8-1上方的视图㊂它表示了船体分段沿船长和船深方向的位置㊂侧面图是分段划分图的主视图,一般来说,从中可以了解全船分段划分的概貌㊂(2)甲板平面图:甲板平面图是用剖切面沿甲板表面剖切船体而得的剖面图,它表示了船体分段沿船长和船宽方向的位置㊂具体来说,甲板平面图主要用来表示甲板分段或与甲板相关的分段的位置,见图8-1中的上甲板平面图㊂(3)舱底图:舱底图是用剖切面沿底部构架的表面剖切船体而得的剖视图㊂它主要表示了船体底部分段沿船长和船宽方向的位置,见图8-1下方的舱底图㊂491591691 除上述视图外,若船体分段的板和内部骨架的分段接缝不在同一平面内时,则分段划分图通常还包括:(4)纵剖面图:纵剖面图是用纵向平面剖切船体而得的剖面图,它表示了剖切平面处的分段的板和内部纵向骨架沿船长方向的分段接缝位置㊂(5)横剖面图:横剖面图是用横向平面剖切船体而得的剖面图,它表示了剖切平面处的分段的板和横向骨架沿船宽方向的分段接缝位置㊂纵剖面图和横剖面图不仅表示了分段的接缝位置,而且表示了内部纵骨架和横骨架的接缝位置,体现了船体分段划分时内部骨架处理结果,表示了分段处板与骨架之间的分段接缝线的相对位置㊂而侧面图㊁甲板平面图㊁舱底图是不表示内部骨架接缝位置的㊂分段划分图中的种类和数量,需要根据船舶类型㊁大小及分段划分的情况而定㊂例如各层上层建筑自成独立分段,沿船长和船宽方向不再划分,则其分段位置在侧面图已清楚表达,而不再需要绘制相应的甲板平面图㊂又如小型船舶采用总段建造时,则各分段位置在侧面图也可清楚表达,而不再需要绘制甲板平面图和舱底图㊂再如沿船长方向分段和内部骨架的接缝位置一致,则纵剖面图也可省略不画,若沿船宽方向不再划分分段,则横剖面图也省略不画㊂总之,在完整㊁清晰表达出分段位置的前提下,力求减少视图数量,以减少绘图工作量㊂2)视图中的尺寸标注分段划分图中标准的尺寸如下:(1)船体主尺度:通常标有总长㊁垂线间长㊁型宽㊁型深㊁吃水㊁肋距等㊂船体主尺度一般置于图纸的右上方㊂(2)分段接缝位置的定位尺寸:通常是沿船长方向为靠近分段接缝最近的肋位,沿船宽方向为船体中线,沿船深方向为甲板㊁平台㊁内底等相关构件㊂3)船体分段的编号为了便于图样的识读和船体的建造工作,分段划分图上必须对各分段进行编号,每个分段的编号数称为分段号㊂按GB/T4476 84‘金属船体制图“规定,分段号的编制方法如下: (1)主船体分段采用三位数字编号:其中百位数字表示分段的区域,用 1”代表尾段, 2”代表中段, 3”代表首段,见图8-2(a)㊂十位数字表示分段的部位,用 1”代表底部, 2”代表舷侧, 3”代表甲板, 4”代表舱壁, 0”代表立体分段,见图8-2(b)㊂个位数字表示分段的序号,序号顺序从尾段向首段㊁自下向上进行㊂同一分段的两舷采用一个编号,但应在编号后面注明左(P)㊁右(S),见图8-2(c)㊂例如:211表示主船体中段底部第一分段㊂对于大型船舶,当同一底部分段在横向再划分成左㊁右两段或左㊁中㊁右三段时,则还应注明P(左)㊁S(右)或P(左)㊁C(中)㊁S(右)㊂223表示主船体舷侧第三分段㊂对于同一部位左右对称的两个舷侧分段,除写上分段号外同样应注明P(左)和S(右)以区分左舷分段还是右舷分段㊂101表示船体尾段的第一立体分段㊂如果主船体的中段采用总段形式,则三位数中的后两位表示总段的序号,序号顺序从尾段向首段,从01起编依次02㊁03㊁ 等,如:201表示中段中的第一个总段㊂如果首段与尾段沿船深方向再进行水平划分,则三位数中的后两位数为分段序号,自下向上以01㊁02㊁ 编制,如:101表示尾段中第一分段;301表示首段中第一分段㊂(2)上层建筑分段的分段号编法:百位数字为 6”;后两位数字为分段的序号,顺序由尾段至首段,再由下至上的进行㊂例如:601表示上层建筑分段第一段㊂分段号写在直径为8mm 的细实线圆中,分段范围用对准圆心的细实线对角线表示,见图8-2㊂图8-2 分段的编号(a )主船体分段;(b )部位分段;(c )某分段的两舷表示㊂目前,各船厂对分段的编号并非一致,特别是随着生产设计的深化,对分段编号有进一步细化的要求㊂如:有的船厂分段编号用四位字符,见图8-3㊂图8-3 有关船厂对分段的编号791891例如:202G表示机舱区域,底部向首段第二个整体分段㊂2.分段划分图的分段明细栏分段划分图的标题栏上方编有明细栏,明细栏中列出全船各分段的分段号㊁名称㊁质量及外形尺寸等,其格式见图8-4㊂其中:(1)序号:表示全船分段的次序号,通常的次序是由尾向首,自下向上编排㊂可以从序号中知道全船分段的数量;(2)分段号:各分段的代号;(3)名称:表示各分段的名称及沿船长方向的位置;(4)质量:表示该分段的理论质量㊂单位为t(吨);(5)外形尺寸:表示分段长×宽㊁长×高或长×宽×高的外形轮廓尺寸㊂单位为m(米);(6)附注:填写必要的说明㊂图8-4 分段划分图的分段明细栏格式明细栏在船台装配时,可作为定位㊁吊装以及起重㊁运输配置设备的依据㊂3.分段划分图的特点1)分段划分图的视图是具有示意性质的图形由于分段划分图主要用来表明分段接缝的位置,所以视图中,除与分段定位有关的结构(如甲板㊁平台㊁舱壁㊁内底㊁水密肋板等)外,其他结构均省略不画㊂这样图样简洁㊁清晰㊁画图方便,读图也一目了然,便于使用㊂2)图线应用不同于其他图样除纵剖面与横剖面图外,其余视图的外形轮廓用细实线画出;甲板㊁平台㊁舱壁㊁内底等结构不论其水密与否,凡不可见的均用粗虚线画出;分段接缝线不用斜栅线而用细实线画出㊂8.1.2 识读分段划分图识读分段划分图主要了解船体分段位置㊁分段的数量及分段的质量和大小㊂由于分段划分图的视图表示比较简单,所了解的内容也较少,因此比起其他结构图样,易于识读㊂下面以图8-1为例,说明读图的步骤和方法㊂1.了解船体的分段划分概况根据明细栏,结合侧面图㊁甲板图㊁舱底图和分段号可知,本船主船体的首段和尾段,各划分成一个立体分段(含首尖舱舱壁和尾尖舱舱壁),而中段则规划分成8个底部分段㊁5个舷侧分段㊁5个甲板分段和2个舱壁分段㊂上层建筑中,尾楼划分成5个立体分段(包括烟囱分段),首楼为1个立体分段,中部起货机平台为1个立体分段;共计7个分段㊂这样就对整个船991体的分段划分情况有了概括地了解㊂2.具体了解各分段的位置根据侧面图并对照相应的甲板或舱底图,再结合分段号逐段了解各分段的具体位置,分段的位置由分段的接缝线位置来决定㊂识读时,可从尾向首,自下向上逐段进行㊂如图中101尾段,船长方向是从尾段至#5肋位(尾尖舱舱壁)向首段150mm,记为尾段~#5+150(距相近肋位向首为 +”向尾为 -”),船深方向是自船底至上甲板以上的外板顶线㊂又如211底部分段,船长方向是自#5肋位向首段150mm至#23肋位向尾段150mm,记为#5+150~#23-150;船深方向分段接缝线的位置在内底以上㊂船宽方向由对照舱底图可知,没有再进行划分㊂通过这样的逐段识读,就能将全船分段的具体位置和关系搞清㊂3.了解各分段的质量和外形尺寸由于分段质量和外形尺寸与起重运输设备及工艺装备的选用有直接关系,因此需查阅明细栏了解各分段质量和外形尺寸㊂并应知道全船分段中哪个分段最重,哪个分段外形尺寸最大㊂如图8-1明细栏所列,最重的为218分段,质量29t;最轻的为607分段,质量4t;601分段外形尺寸最大,为13.5×13.0×2.60㊂了解分段的质量和外形尺寸就可配置适当的起重运输设备㊂8.1.3 分段划分图的绘制方法和步骤绘制分段划分图主要参考型线图㊁中横剖面图㊁基本结构图和肋骨型线图㊂绘制的步骤如下㊂1.确定视图的数量由前所述分段划分图的视图种类和数量,取决于船舶类型㊁大小及分段划分情况㊂这里的确定视图数量主要是确定除侧面图以外的其他视图的数量㊂一般原则:在完整㊁清晰表达分段位置的前提下,力求较少的视图,以减少画图的工作量㊂2.选择图样比例和图纸幅面分段划分图表达的内容比较简单,因此选用的比例可适当小些㊂常用的比例为1∶100㊁1∶50㊁1∶25等㊂根据所选比例㊁视图数量及主尺度确定图纸幅面㊂图纸幅面不宜过大,以免使用不便㊂3.布置图面分段划分图的图面布置通常是:侧面图布置在图纸左上方㊂向下依次布置甲板平面图和舱底图,图纸中间部分布置纵剖面图和横剖面图,明细栏布置在标题栏上方,主尺度栏列于图纸的右上角㊂4.绘制视图1)画出各图形的基准线并在其上定出肋位画基准线(基线或中心线)和确定肋位的方法与基本结构图相同,可参见第6章㊂2)画出各图的外形侧面图㊁甲板平面图以及舱底图的外形可以型线图为依据画出㊂其方法可参见基本结构图各图外形的作法㊂横向剖面图的外形可根据肋骨型线图中相应肋骨型线画出㊂3)画出侧面图中有关结构在侧面图的外形基础上,可依据基本结构图画出侧面图中的各层甲板㊁平台㊁内底㊁横舱壁和水密肋板等结构㊂0024)画出甲板平面图上的有关结构及开口在甲板平面图的外形基础上,根据基本结构图画出该甲板以下的有关结构,如横舱壁㊁纵舱壁等,该甲板上面的结构通常均省略不画㊂甲板的开口通常只画大开口,如机舱口㊁货舱口等;小的开口,如梯口㊁人孔等均省略不画㊂5)画出舱底图上的有关结构舱底图上的有关结构,通常也只画内底以下的结构,如水密肋板㊁水密纵桁等㊂6)画出分段接缝线,编制分段号及画出分段对角线根据已定的分段划分方案所决定的分段接缝线位置,在各图形上画出接缝线,并对各分段进行编号,然后画出分段对角线(细实线)㊂画分段对角线主要是使分段的范围更清晰㊁更醒目㊂5.根据图线规格加深图形并标注尺寸分段划分图中的尺寸,一般只标注船体主尺度及分段的定位尺寸,即分段接缝线的位置㊂6.编制明细栏和填写标题栏明细栏设置在标题栏上方时,应根据分段序号自下而上填写;若明细栏不设置在标题上方时,则应根据分段序号自上而下填写㊂8.2 分段结构图分段结构图是按照船体分段的划分情况,以中横剖面图和基本结构图等基本图样为依据,用较大比例绘制,用于完整表达船体分段中构件的布置㊁形状㊁尺寸㊁连接形式㊁材料㊁数量㊁质量和工艺要求等,是一张直接用于施工生产的施工图样㊂1.分段结构图的用途(1)作为船体建造中放样㊁加工㊁装配㊁焊接等工序的施工依据;(2)作为编订装配工艺㊁施焊程序㊁胎架设计㊁考虑工艺加强等工艺工作的依据;(3)作为编制材料明细表㊁准备原材料及构件配套等工作的依据;(4)作为计算船体质量和质心位置的依据㊂分段理论质量可供分段完工后起重㊁运输分段时参考㊂2.分段结构图的种类及数量分段结构图通常以其表示的结构来分类㊂一般有底部分段结构图㊁舷侧分段结构图㊁甲板分段结构图㊁舱壁结构图㊁首段结构图㊁尾端结构图㊁上层建筑结构图及首柱结构图和尾柱结构图等㊂如果分段结构图表示的是船体某一环形段的结构,称为总段结构图㊂对于同一类分段结构图,则以其表示的分段位置来区分,如#6-350肋位~#15+100肋位甲板分段结构图;#55肋位横舱壁结构图等等㊂分段结构图的数量取决于船舶大小和分段划分的情况,大㊁中型船舶的船体分段数量较多,一般有几十个分段,甚至近百个分段㊂因此,分段结构图的数量也就较多㊂8.2.1 分段结构图的组成和表达内容分段结构图主要由视图和明细栏组成,见图8-5(见口袋中插页)㊂有些分段结构图中,还用文字对分段的技术要求㊁工艺措施和注意事项作简要说明㊂1.分段结构图的视图分段结构图的视图通常有主视图㊁剖面图和节点详图㊂视图中标注构件尺寸㊁件号和构件连接的焊缝符号㊂1)主视图主视图是表示分段结构基本组成的视图,主视图中反映了构件的布置情况㊁板的排列㊁厚度㊁焊接要求及板上开口的位置和大小㊂一般来说,甲板㊁平台㊁上层建筑㊁底部分段和基座结构常以基本结构图中相应位置的甲板图㊁平台图或舱底图为依据,用较大比例绘制而成,如图8-5中的甲板图;舷侧分段常以外板展开图中相应位置的图形为依据,用较大比例绘制而成,也可以从舷侧有构架的一面进行投影所得的视图作为主视图;横舱壁结构则以它的肋位剖面图作为主视图;首段和尾段结构常以基本结构图中相应位置的纵剖面图为依据;首柱与尾柱结构是以它的侧面投影图为主视图等㊂底部㊁舷侧㊁甲板㊁平台㊁舱壁㊁上层建筑分段结构图的主视图因看视方向的不同,构件在视图中有可见和不可见两种情况㊂对于不可见的构件,分段结构图的主视图与基本结构图和外板展开图一样,采用简化画法;对于可见的构件,既可以采用简化画法,也可以采用钢材与型材投影的小比例画法㊂采用简化画法的主视图,它们的图线含义与基本结构图或外板展开图相同㊂所不同的是,凡不属本分段或与本分段关系不大的构件在主视图中可不画出,如货舱口围板在基本结构图中用粗实线画出,在主视图中则没有表示㊂与本分段关系较大的构件,在主视图中须画出,其可见构件的断面仍用粗实线表示,轮廓线用细双点画线表示㊂2)剖面图剖面图是用来表示分段中构件的形状㊁结构形式㊁尺寸和相互连接方式的视图㊂常用的有肋位剖面图㊁一般位置剖面图和分剖面图等几种形式㊂见图8-5中的 #←8”㊁ A A”等㊂(1)肋位剖面图:肋位剖面图是以肋骨平面作为剖切平面而绘制的剖面图㊂它表示了位于肋骨平面内的横向构件的形状㊁结构形式和连接方式以及纵向构件的结构形式和布置㊂在船体图样中,民船肋骨是从船尾向船首依次编号的,对于某一号肋骨,其位置是确定的㊂所以,在主视图中不用剖切符号表示肋骨剖面的位置及视向,而只在剖面图的上方画出视向符号(粗实线大箭头),并在其上标注剖切位置的肋骨号码,如图8-5中的 #←8”㊂其中 #8”表示剖面位置在#8肋骨平面,而← ”则表示剖面视向为向尾船看,因为船体在图纸中的布置通常总是船尾在左船首在右,箭头向左表示向船尾看,箭头向右则表示向船首看㊂(2)一般位置剖面图:一般位置剖面图是指不在肋骨平面内的剖面图以及即使在肋骨平面内,但仅仅表示某一局部结构的剖面图,见图8 5中 A A”㊁ B B”等㊂在主视图中标注剖切符号”,剖面图上方标写 A A”与其对应㊂(3)分剖面图:如果用肋位剖面图㊁一般位置剖面图㊁向视图㊁剖视图等还不能将结构表示清楚,须在剖面图或向视图㊁剖视图上再作剖面图,此类剖面图即为分剖面图㊂其标注形式是用剖切符号表示剖切位置和投影方向,用原图名加剖切序号数表示分剖面图的名称㊂如: ” ”,则在分剖面图上方对应标写 8 1”㊁ A 1”㊂3)节点详图节点详图是表示节点处结构情况的局部放大图㊂由于主视图和剖面图通常采用的比例较102小往往不易把节点处的结构㊁尺寸及焊接要求表示清楚,所以在分段结构图中,对主视图和剖面图内图形较小㊁连接形式不同㊁表达又不够清晰的节点,均另行绘制节点详图,以详细表达构件的结构形式和相互连接方式,并在图中完整地标注构件的尺寸和焊缝代号,见图8-5中节点详图1和节点详图2等㊂如果节点详图尚未把节点的结构完整地表达清楚,也可以节点详图为主视图,再画其他视向的视图表达㊂当详图的比例较大,板和型材厚度的投影大于2mm 时,则其剖面要画剖面符号㊂节点详图的标注方法:在主视图或剖面图中,把要绘制详图的节点用细实线圆圈出,圆的直径视节点图形大小而定,并用7号字体的阿拉伯数字顺序编号㊂然后在画好的节点详图上方画一水平粗实线,在水平粗实线上方用同样大小的字体注写相应的数字,下方注写节点详图的比例,见图8-6(a )㊂当详图很少时,可不编号,而直接将其画在节点附近,并用箭头指出,见图8-6(b)㊂图8-6 节点详图的标注方法此外,在上层建筑结构图中,围壁结构还常用展开视图㊁局部视图和分剖面图来表示,首柱与尾柱结构图中,常用向视图㊁剖视图和移出剖面来表示㊂2.分段结构图中构件的尺寸、件号和焊缝符号1)构件尺寸的标注分段结构图中构件尺寸的标注与一般零件尺寸的标注不同㊂由于船体外板和甲板的表面形状与构件的形状都比较复杂,同时,很多构件的正确形状和尺寸还有待于船体放样后才能确定㊂因此,在分段结构图中,板材结构的构件通常只标注厚度,而不标注长度和宽度;型材结构的构件只标注出断面尺寸,而不标注长度,也不以标注尺寸的形式来表示构件的曲面或曲线形状㊂这些构件的长度和形状由放样间提供的草图或样板来决定㊂分段结构图中构件的定位尺寸的标准方法与中横剖面图和基本结构图相一致㊂2)构件的编号为了便于识读和下料㊁加工㊁配套的需要,在分段结构图中需对本分段每个构件进行编号,并编制明细栏㊂每个构件的编号数称为件号㊂(1)件号编制方法:凡是名称㊁尺寸和形状完全相同的构件编制同一件号,并在明细栏中202注明件数;凡是名称㊁尺寸和形状有一不同的构件应分别编制件号㊂此外,有些图纸还采用将名称和断面尺寸相同的构件编制同一件号,名称或断面尺寸不同的构件分别编号㊂现在各船厂的生产设计图中,对构件编号都有一定的严格要求,各个构件的编号都采用编码形式,编码不仅表示其尺寸㊁形状,而且还要表示出该构件的下料方法㊁加工方法㊁下料后的去向以及该构件在船体上的位置㊂各船厂所采用的构件编码也不尽相同㊂(2)构件编号的标注形式:见图8-7,指引线㊁规格线及圆圈均用细实线绘制;指引线对准圆心引出,圆圈的直径为8mm;规格线为对准圆心引出的水平线,在其上标注尺寸(不标注尺寸时,规格线可以省略)㊂图8-7 引件号的形式(3)编制件号的顺序一般是先编板㊁再编型材㊁然后编肘板㊂(4)件号要标注在构件外形显著的视图中,且应相对集中㊂通常板材的件号标注在平面图中,横向构件的件号标注在肋位剖面图中,纵向构件的件号标注在一般位置剖面图中,肘板的件号标注在节点详图中㊂(5)在肋位剖面(或剖视)图中,同类相似构件的编号,可以采用公共指引线并加以简化,其件号应按肋位号顺序依次编排,见图8-8㊂图8-8 公共引件号3)焊缝符号的标注分段结构图中需要标注焊缝符号,以表示构件连接处的焊缝形式㊁坡口式样㊁焊接尺寸和焊接方法等㊂焊缝符号应标注在能清晰表示焊缝的视图中,并相对集中,便于读图㊂同一条焊缝一般只需标注一次㊂焊接形式相同,位置又相邻近的焊缝,可用公共横线的形式标注㊂通常板与板的焊缝符号标注在平面图中;横向构件的焊缝符号标注在肋位剖面图中;纵向构件的焊缝符号标注在一般位置剖面图中;节点处的焊缝符号标注在节点详图中㊂3.分段结构图中的明细栏分段结构图中标题栏的上方设有明细栏,明细栏用以统计分段中所有构件的名称㊁尺寸㊁数量㊁材料㊁质量等,它的标准格式参见第1章1.2节图1-9或图1-10㊂明细栏可以作为编制全船材料明细表和准备原材料的原始文件,也可作为配套的依据㊂当前随着生产设计细化,明细栏也发生很大变化,进行生产设计的船厂,一般均以分段零件册形式出现,以便于生产管理㊂明细栏连接在主标题栏上方时,序号应自下而上填写(如果图样中设置单独的明细栏,则序号应自上而下填写)㊂当标题栏上方填写位置不够时,明细栏可移至标题栏左边由下而上继续填写㊂302。
3-2-8分段结构图绘制方法(精)
船体施工图样识读
2．选取图样比例和图纸幅面 3．布置视图的位置
船体识图与制图
船体施工图样识读
4．绘制分段结构图
5．编制件号，标注尺
寸和焊缝符号 6．编制明细栏，填写 技术要求和标题栏
船体识图与制图
及连接情况。
船体识图与制图
船体施工图样识读
1．确定视图
（1）确定主视图：通常选择能表示
分段结构基本情况的视图作为主视图。 （2）确定剖面图：根据主视图所表 示的结构基本情况来确定剖面图，对形 式不同的结构分别绘制剖面图，对形式 相同的结构只绘制一个剖面图。 （3）确定节点视图：通常对连接形 式不同、图形较小、表达不够清晰的节 点都需绘制节点详图。
船体施工图样识读
任务2 船体分段结构图识读
分段结构图绘制方法
船体识图与制图
船体施工图样识读
绘制分段结构图的主要 依据是船体分段划分图、中 横剖面图、基本结构图、型 线图、肋骨型线图、外板展 开图等。绘制前，要根据分 段划分图中确定的分段位置，
阅读中横剖面图、基本结构
图等结构图样，弄清分段构 件的组成和主要构件的尺寸
船体分段结构图
分段结构图 Block Assembly Drawing1 总则1.1 封面选用A3横式。
FORM名：HDBLO11.2 其他图纸选用A3横式无标题栏图纸。
FORM名：HDBLO21.3 结构图的计算机内部命名分类与页号排序规则⑴ 统一命名是为了在校对、交流及资源共享中便于检索。
⑵ 建模工作图 ：<分段名>－000 或 <分段名>－MODEL 例如：305-000或305-MODEL⑶ 施工图按内容分类命名：分段名- A<类型号><分类名>(1) 封面 A01COVER(2) 焊接坡口类型标识图 A02WDET(3) 典型节点详图 A03BDET(4) 工艺流程图 A04LC1、A04LC2 ┅┅(5) 典型角焊焊脚规格图 A05WH(6) 胎架布置图 A06JIG(7) 外板划线图 A07SHD(8) 外板展开图 A08SHE(9) 主平面图 A09DECK 例如内底板、甲板、主舱壁等(10)纵剖面图 A10LBO、A10LB3、A10LB6 ┅┅(11)横剖面图 A11FR49、A11FR51 ┅┅(12)其他结构剖面图 A12(13)吊马布置及分段重量、重心图 A13LHR1、A13LHR2、┅┅(14)分段完工测量测量位置图 A14CL1测量表格 A14CL22 封面内容⑴ 零件代码和流程码等的说明已在FORM中列出。
余量符号可根据工厂惯例调正。
⑵ 分段的重量、重心。
⑶ 分段流向的总段名或者船台。
⑷ 分段工位进行的焊接长度。
⑸ 需要声明的内容。
例如：焊接收缩补偿系数、结构的对称性、缺省的材质级别、缺省的角焊缝焊脚尺寸、零件边界的打磨圆角要求、本分段工位制作过程中的CO2衬垫焊的已扣除6mm间隙等等。
⑹ 工程名、工程号、图号、分段名及其肋位区间 、比例、页码。
⑺ 设计、校对签名、日期。
3 常用焊接坡口类型及其标识符图。
应根据生产工厂提交的“焊接基本规程”修正。
船体分段划分图的识读与绘制
• 5.主尺度
• 分段划分图的主尺度主要有总长、垂线间长、型宽、型深、吃水和肋 距等。
上一页
返回
任务10.1 识读150t冷藏船分段划分图
• 10.1.1 了解船体的分段划分概况
• 根据明细栏，结合侧面图、甲板图、舱底图和分段号可知主船体的首 、尾段划分情况，中段划分的底部分段数、舷侧分段数、甲板分段和 舱壁分段数，还可了解上层建筑中首楼、尾楼等的划分情况，这样可 对整个船体的分段划分情况有个概括的了解。
返回
【学习任务】
• 学习任务1：识读150t冷藏船分段划分图。 • 学习任务2：绘制150t冷藏船分段划分图。
返回
【本项目知识点】
• 1.分段划分图的特点 • 分段划分图表示了全船分段的数量、各分段的分段接缝位置和分段的
理论重量以及船台装配余量的数量和加放部位。 • 由于分段划分图主要用来表明分段接缝的位置，所以视图中除与分段
• 除上述视图外，若船体分段的板和内部骨架的分段接缝不在同一平面 内时（图10-1），则分段划分图通常还绘有纵剖面图和横剖面图。
上一页 下一页 返回
【本项目知识点】
• ④纵剖面图：是用纵向平面剖切船体而得的剖面图，它表示了剖切平 面处的分段的板和内部纵向骨架沿船长方向的分段接缝位置。
• ⑤横剖面图：是用横向平面剖切船体而得的剖面图，它表示了剖切平 面处的分段的板和横向骨架沿船宽方向的分段接缝位置。
定位有关的结构(如甲板、平台、舱壁、内底、水密肋板等)外，其他 结构均省略不画。图中也不画一般的板缝线，只画分段接缝线。图样 简洁、清晰，画图方便，读图也一目了然，便于使用。
下一页 返回
8-船舶主要构件结构图[指南]
![8-船舶主要构件结构图[指南]](https://img.taocdn.com/s3/m/9e31397dae1ffc4ffe4733687e21af45b307fe4e.png)
船舶主要构件结构图船舶各部位名称如图所示。
船的前端叫船首（stem）；后端叫船尾（stern）；船首两侧船壳板弯曲处叫首舷（bow）；船尾两侧船壳板弯曲处叫尾舷（quarter）；船两边叫船舷（ships side）；船舷与船底交接的弯曲部叫舭部（bilge）。
连接船首和船尾的直线叫首尾线（fore and aft line center line,centre line）。
首尾线把船体分为左右两半，从船尾向前看，在首尾线右边的叫右舷（starboard side）；在首尾线左边的叫左舷（port side）。
与首尾线中点相垂直的方向叫正横（abeam），在左舷的叫左正横；在右舷的叫右正横。
船体水平方向布置的钢板称为甲板，船体被甲板分为上下若干层。
最上一层船首尾的统长甲板称上甲板（upper deck）。
这层甲板如果所有开口都能封密并保证水密，则这层甲板又可称主甲板（main deck）,在丈量时又称为量吨甲板。
少数远洋船舶在主甲板上还有一层贯通船首尾的上甲板，由于其开口不能保证水密，所以只能叫遮蔽甲板（shelter deck）。
主甲板把船分为上下两部分，在主甲板以上的部分统称为上层建筑；主甲板以下部分叫主船体。
在主甲板以下的各层统长甲板，从上到下依次叫二层甲板、三层甲板等等。
在主甲板以上均为短段甲板，习惯上是按照该层甲板的舱室名称或用途来命名的。
如驾驶台甲板（bridge deck）、救生艇甲板（life-boat deck）、等等。
在主船体内，根据需要用横向舱壁分隔成很多大小不同的舱室，这些舱室都按照各自的用途或所在部位而命名，如图1-18所示，从首到尾分别叫首尖舱、锚链舱、货舱、机舱、尾尖舱和压载舱等。
在货舱中两层甲板之间所形成的舱间称甲板间舱（tween deck），也叫二层舱或二层柜。
上层建筑分船楼和甲板室两大类型。
所谓船楼是指两侧都延伸至船舷或很接近船舷的上层建筑；甲板室是指两侧不接近舷边的上层建筑。
2-1-2分段划分图组成(精)
详图见教材图2-1-1
船体识图与制图
船体板缝线与结构线布置图样识读
若船体分段的板和内部骨架的分段接缝不在同一 平面内时，则分段划分图通常还包括:
4）纵剖面图：它表示了纵向剖切平面处的分段的 板和内部纵向骨架沿船长方向的分段接缝位置。
a)横缝不在同一位置
1—外底板； 2——内底板； 3—肋板； 4 —纵骨。
船体分段划分图组成
1.一组视图
１） 侧面图 侧面图是主视图，可以了 解全船分段划分的概貌。
船体识图与制图
2）甲板平面图
它是用剖切面沿甲板表 面剖切船体而得到的剖 视图
船体板缝线与结构线布置图样识读
船体识图与制图
船体板缝线与结构线布置图样识读
3）舱底图
它是用剖切面沿底部构架 的表面剖切船体而得到的 剖视图.
船体识图与制图
船体板缝线与结构线布置图样识读
5）横剖面图：它表示了横向剖切平面处的分段的 板和横向骨架沿船宽方向的分段接缝位置。
b)纵缝不在同一位置
5—甲板； 6—强横梁； 7—内壳纵壁； 8 —舷侧外板。
船体识图与制图
船体板缝线与结构线布置图样识读
纵剖面图和横剖面图不仅表示分段的接缝 位置，而且表示内部纵、横骨架的接缝位置.
3、分段明细栏
分段明细栏位于标题栏上方，明细栏中列出全船各 分段的序号、分段号、名称、质量及外形尺寸等。
它表示全船 分段的次序 号，编排的 次序通常是 由尾向首、 自下向上。
船体识图与制图
船体板缝线与结构线布置图样识读
4、船舶主尺度
主尺度通常有总长、垂 线间长、型宽、型深、 吃水、肋距等。
船体主尺度栏一般置于 图纸的右上方。
分段接缝位置 的定位尺寸
船体总布置图
23.03.2022
动力
操 纵
船舶设备系统
23.03.2022
• 动力系统 • 操纵系统 • 观通导航系统 • 停船系统 • 起货设备 • 救生设备 • 生活设施
二、船舶总布置图
23.03.2022
1. 概述
总布置图是表示全船总体布置的图样。主要 表示船舶上层建筑的形式以及舱室、设备、门 窗、通道的布置情况；是绘制其它图样和进行 其它计算的依据。
第三双层底压载舱（右 ）
污水井
第二双层底压载舱（右 ）
污水井
双层底平面图
罗经甲板
首楼甲板
第一顶压载舱（左）
第一货舱
第一顶压载舱（右）
污水井 第一双层底压载舱（左 ） 第一双层底压载舱（右 ）
污水井
货舱 储物舱
双层底
舱 内 平 面 图
首尖舱
75000DWT 优选型 散货船 75000DWT OBC (PANAMAX)
• 甲板或平台上舱室划分和舱内设备布置情况； • 甲板或平台上舱室外设备、机械的布置情况； • 甲板或平台上通道、门窗、扶梯等位置。
23.03.2022
舱底平面图
舱底平面图是沿最下层甲板或平台下表面剖 切船体后所得的剖视图。基本内容有： • 对双层底部分：表示了双层底上面的舱室、设备 布置的情况以及双层底空间内的液舱布置情况。 • 对单底部分：表示了船底构件上方舱室、设备布 置情况。
23.03.2022
3. 总布置图的特点
• 图形符号表示法 • 图中不直接标注定形尺寸和定位尺寸
23.03.2022
4. 常用图线及其应用范围
线型
应用范围
细实线 可见轮廓线
粗实线 板材、型材剖面简化线
第十章 船体分段结构图
6.#7肋位剖面图
该剖面图表示机舱口横围板与普通半横梁结构。
7.#8肋位剖面图
该剖面图表示普通半横梁结构。
8. #9肋位剖面图
该剖面图表示强半横梁结构。
9. #11肋位剖面图
#12肋位剖面图与#11肋位剖面图相似。
第四节 绘制方法和步骤
一.确定视图 1.确定主视图 通常选择能表示分段结构基本情况的视图作为主视图。 2.确定剖面图 （1）选取肋位剖面图 （2）选取一般位置剖面图 3.确定节点详图
3.节点详图
表达节点处结构的局部放大图。 标注方法： 节点用细实线圆圈出，编号、节点上方粗实线上写编号， 下写比例。
二.构件的尺寸、件号和焊缝符号
1.构件尺寸标注： 为了加工和安装分段构件，在分段结构图中应清晰表明构 件的定形尺寸和定位尺寸。 在分段结构图中，板材结构的构件通常只标注厚度；型材 结构的构件只注出断面尺寸，这些构件的长度和形状由放 样间提供的草图或样板来决定。
第三节 读识分段结构图
一.了解分段基本概貌 1.识读标题栏和明细栏 了解分段的名称、图样比例、所在的部位及分段外形尺寸、 分段的重量、分段结构形式及组成分段的构件数。
1.识读标题栏和明细栏
2.分析视图
了解剖视图和节点图的数量； 找出剖视图的剖切位置和投影方向； 分析表达内容。
二.识读主视图
1.由甲板分段结构图的主视 图,分别了解内底板、外板、 甲板板、平台板、舱壁板的 排列、大小和焊接要求以及 板上各种开孔的位置和大小。
二.选取图样比例和图纸幅面
由于分段结构图直接用于施工现场，为了使用方便，图纸 幅面不宜过大，但图形要求清晰，比例又不宜太小，所以 比例和幅面要选择适当。 现一般采用几张A3图纸的形式。
船体分段、总段划分图设计规范
Q/SWS 52-001-2005
表 1 阶梯形与平断面形的比较
结构参差形式 结构特征
图例
施工特点
使用情况
甲板 纵
先装分段 的构件按层 伸出（每层 的伸出量大 横梁
桁
先 装 分 段 可 适用于：
腹 板
作 为 后 装 分 段 1.嵌补分段。
的支托，有利于 2. 当 需 要 支 撑
面板
保证装配质量。 定 位 时 的 甲
总 段 对 接 时 可 1.总段对接。
一横剖面
在 相 隔 一 定 距 2. 横 骨 架 式 结
平
内，即所谓 横梁 面板
离（50～100mm） 构。
断
“一刀齐”。
甲板
面
纵
内 先 将 余 量 划 3. 采 用 低 碳 钢 出、割除；分段 的 纵 骨 架 式
形
桁
横梁 可 在 完 工 后 即 结构。
腹
将余量划出、割
e）分段接缝应尽可能选择在结构原有板缝或节点零件(如肘板)的连接部位。尽量采 用优化设计使分段的长度与结构强度要求的分布区域相匹配，达到减少钢板拼缝 的目的；
f）分段应具有足够的刚性，使不致因焊接、火工校正及翻身吊运而引起较大的变形。 3.1.2 工艺和施工条件：
1
Q/SWS 52-001-2005
船体分段划分要遵循以下原则： 3.1.1 结构特点与强度：
a）环形接缝应尽可能避免布置在船体总强度或局部强度的受力集中位置，如船舯及每 一肋骨间距的中点；
b）结构应力集中的区域,如甲板大开口(货舱口)的角隅、上层建筑的末端、主机基座 纵桁末端、双层底向单底结构过渡的部位(与分段接缝距离应超过一档肋距或纵桁 间距)、机舱海水箱,应尽量避免布置分段接缝（见附录 A-图 A.1，附录 C-图 C.1）；
船体制图_1
SCHOOL OF NAVAL ARCHITECTURE
第一节 图纸幅面和图样比例
图纸幅面 基本幅面—A0,A1,A2,A3,A4五种基本幅面 基本幅面 , , , , 五种基本幅面 幅面的延伸—基本幅面短边的整数倍沿短边延伸 幅面的延伸 基本幅面短边的整数倍沿短边延伸
2010-7-19
SCHOOL OF NAVAL ARCHITECTURE
书写方法
3.计量单位的书写 . 计量单位应采用中华人民共和国法定计量单位, 计量单位应采用中华人民共和国法定计量单位,并用规定 的符号表示. 的符号表示. 图样中的尺寸,以毫米为单位时, 图样中的尺寸,以毫米为单位时,不需标注其计量单位的 符号,如采用其它单位时,则必须注明. 符号,如采用其它单位时,则必须注明. 4. 4.数值的写法 (1)图样和技术文件中标明量的数值,一般应采用阿拉伯 )图样和技术文件中标明量的数值, 数字. 以内的数字 在某种情况下可按习惯用中文书写, 以内的数字, 数字.10以内的数字,在某种情况下可按习惯用中文书写, 做三次试验" 如"做三次试验". (2)在表示分数和百分数时,不得将数字与汉字混杂使用. )在表示分数和百分数时,不得将数字与汉字混杂使用. 例如四分之三应写成3/4,不得写成4分之 分之3; 例如四分之三应写成 ,不得写成 分之 ;百分之三十五应 写成35%,不得写成百分之 . 写成 ,不得写成百分之35
2010-7-19 SCHOOL OF NAVAL ARCHITECTURE
第一章 船体制图的一般规定
第一节 图纸幅面和图样比例
第二节 第三节 第四节 第五节 第六节 第七节 第八节 标题栏, 标题栏,明细栏及反向图号栏 书写方法 图线及其应用 船体图样中的图形符号 尺寸标注 金属船体构件理论线 船舶焊缝符号
船体型线图ppt课件
4.型值表：船体型线图中所列型值表。包括半宽值和高度 值。
精品课件
9
感谢亲观看此幻灯片，此课件部分内容来源于网络， 如有侵权请及时联系我们删除，谢谢配合！
10
感谢亲观看此幻灯片，此课件部分内容来源于网络， 如有侵权请及时联系我们删除，谢谢配合！
感谢亲观看此幻灯片，此课件部分内容来源于网络， 如有侵权请及时联系我们删除，谢谢配合！
平行中体式无平行中体式型线图为了能精确表示出船体的曲面变化情况还必须用许多同上述三个平面相平行的等距的平面来剖切船体
船体型线图
– 表示船体几何形状和尺寸的图形称为船体型线图。它由横剖线图、纵
剖线图、半宽水线图和型值表组成。型线图是船舶设计、计算和建造放样 的重要依据。
⑴横剖线、纵剖线和水线
①横剖线 将垂线间长分成10或20等分，得到11或21个平行于中站面的横 剖面，横剖面与船体型表面的交线称为横剖线。
(3)型值表
从型表面量取的尺寸称为型值，由型值编成的表称为型值表，型值表也 列在型线图中，用于船舶性能计算和建造放样。
2021/3/14
精品课件
1
中横剖面
（1）横梁线： 横梁线 一般为抛物 舷侧线
线，中间凸
精品课件
2
船底线
内河船
渔船
海洋运输船
破冰船
快艇
精品课件
3
中纵剖面
（1）甲板线：分直线和有舷弧两种，多用有舷弧。 （2）龙骨线：分直线龙骨线和尾倾龙骨线。 （3）船首：民船多用倾斜式，非机动船用垂直式，
大型船用球鼻型首。 （4）船尾：多用巡洋舰尾。
精品课件
4
直线甲板
水平龙骨线 海船
船体结构图
船舶结构形式
（2）纵骨架式船舶 船体结构全部由纵骨架式板架结构组 成，具有较好的纵向强度，一般应用于对总纵强度要求较高 的大型海洋船舶，目前有些内河船舶也才采用这种骨架形式。 但是由于纵向构件的增多大大的提高了船舶的总纵强度，因 此可以选用较薄的板材，使船舶自重减轻，但施工建造比较 复杂，同时由于横向构件尺寸的加大使货舱舱容得不到充分 利用而影响载货量，且装卸不便。
2016/7/13
SCHOOL OF NAVAL ARCHITECTURE
船底结构
一. 单层底结构 1. 横骨架式的单层底结构主要由肋板、中内龙骨和旁内龙 骨组成，主要适用于拖船、渔船、老式油船和一些小型 的内河船舶。
2016/7/13
SCHOOL OF NAVAL ARCHITECTURE
横骨架式的单层底
2016/7/13
SCHOOL OF NAVAL ARCHITECTURE
船舶结构形式
2. 船舶结构形式 纵、横式板架结构是指船上局部的板架结构形式。整个 船体由若干板架结构组成，根据板架结构在船上的布置情况， 船舶的结构形式可以分为三种： （1）横骨架式船舶 船体结构全部由横骨架式板架结构组 成，横骨架式结构简单，建造容易，横向强度和局部强度好， 又因其肋骨和横梁尺寸较小，故舱容利用率较高且便于装卸。 这种结构在每个肋位上都设置横向构件，横骨架式结构施工 方便，一般应用于对横向强度要求较高而对总纵强度要求不 高的沿海中小型船舶和内河船舶。
2016/7/13
SCHOOL OF NAVAL ARCHITECTURE
船体板架结构骨架形式
横骨架式板架结构： 主向梁沿船宽方向布置，由主向梁和 交叉构件所形成的方格的短边沿船长方向分布，这种骨架形 式横向骨架密集而尺寸较小，纵向构件排列的间距大，尺寸 也大。 纵骨架式板架结构；主向梁沿船长方向布置，由主向梁和 交叉构件所形成的方格的长边沿船长方向分布，这种骨架形 式纵向骨架密集而尺寸较小，横向构件排列的间距大，尺寸 也大。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
Ship Structure & Graphing
6．分段划分图的特点 (1)视图是具有示意性质的图形
分段划分图的视图中，除与分段定位有关的结构（如甲
板、平台、舱壁、内底、水密肋板等）外，其它结构均省略 不画。这样图样简洁、清晰，画图方便，读图也一目了然。 (2)图线应用不同于其他图样 除纵剖面图和横剖面图外，其余视图的外形轮廓用细实
武汉船舶职业技术学院船舶工程系
武汉船舶职业技术学院船舶工程系
Ship Structure & Graphing
3. 分段划分图中的尺寸标注 （ 1 ）船体主尺度：用以表示船体总体尺寸，通常有总长、 垂线间长、型宽、型深、吃水、肋距等。船体主尺度栏一般置 于图纸的右上方。
（2）分段接缝位置的定位尺寸：用以确定分段位置，定位
的基准通常是：沿船长方向为最靠近分段接缝的肋位，沿船宽 方向为船体中线，沿船深方向为甲板、平台、内底等相关构件 。
（ 4 ）纵剖面图：纵剖面图是用纵向平面剖切船体而得的
剖面图。 （5）横剖面图：横剖面图是用横向平面剖切船体而得的
剖面图。
武汉船舶职业技术学院船舶工程系
Ship Structure & Graphing
武汉船舶职业技术学院船舶工程系
Ship Structure & Graphing
2．分段划分图中常用线型及其含义
武汉raphing
5．分段明细栏 分段明细栏位于标题栏上方，明细栏中列出全船各分段的
分段号、名称、质量及外形尺寸等。
（ 1）序号：表示全船分段的次序号，编排的次序通常是 由尾向首、自下向上。从序号中可以了解全船分段的数量； （2）分段号：各分段的代号； （3）名称：表示各分段的名称及沿船长方向的位置； （4）质量：表示该分段的理论质量。单位为t（吨）； （ 5）外形尺寸：表示分段长×宽、长×高或长×宽×高 的外形轮廓尺寸。单位为m（米）； （6）附注：填写必要的说明。
分图还是其它结构图样绘制分段接缝位置的依据，也是船台
装配时分段吊装、定位以及起重、运输配备设备的依据。 分段划分图的组成：一组视图、主尺度栏和分段明细栏等.
武汉船舶职业技术学院船舶工程系
Ship Structure & Graphing
1．分段划分图的视图
（1）侧面图：侧面图是从船体右舷向 V投影面投影所得的 视图。 （ 2 ）甲板平面图：甲板平面图是用剖切面沿甲板上表面 剖切船体而得的剖视图。 （ 3 ）舱底图：舱底图是用剖切面沿底部构架的上表面剖 切船体而得的剖视图。
武汉船舶职业技术学院船舶工程系
Ship Structure & Graphing
4．船体分段的编号 船体分段采用三位数字进行编号，具体编制方法如下： （1）主船体分段编号：百位数字表示分段的区域，用“1”代表尾 段，“ 2” 代表中段，“ 3” 代表首段。十位数字表示分段的部位，用 “1”代表底部，“2”代表舷侧，“3”代表甲板，“4”代表舱壁。个 位数字表示分段的序号，序号顺序从尾向首、自下向上进行。对于大 型船舶，当同一区域、同一部位的分段在横向再划分成左、右两段或 左、中、右三段时，则采用相同的数字编号，后面加注P（左）、S（ 右）或P（左）、C（中）、S（右）。 如果主船体采用总段形式，则三位数中的后两位表示总段的序号。 船体中部总段序号从尾向首编制；首段和尾段若沿船深方向再进行划 分，则序号自下向上编制。 （2）上层建筑分段的编号：百位数字为“6”，后两位数字为分段 的序号，顺序从尾向首、自下向上进行。
个底部分段、 10 个舷侧分段 ( 左、右舷各 5 个 ) 、 5 个
甲板分段和2个舱壁分段。上层建筑中，尾部划分成
5个立体分段（包括烟囱分段），中部起货机平台为
1个立体分段；首楼为1个立体分段，共计7个分段。
武汉船舶职业技术学院船舶工程系
Ship Structure & Graphing
2、具体了解各分段的位置 根据侧面图并对照相应的甲板图或舱底图，再结合 分段号逐段了解各分段的具体位置，分段的位置由 分段的接缝线位置来决定。识读时，可从尾向首、 自下向上逐段进行。如图中101尾段，船长方向是 从尾段至# 5肋位(尾尖舱舱壁处)向首150mm，记为 尾段～#5+150，船深方向是自船底至上甲板以上的外 板顶线。 3、了解各分段的质量和外形尺寸 根据图18-1明细栏可知，最重的为218分段，质量 为29t；最轻的为607分段，质量为4t；601分段外 形尺寸最大，为13.5×13.0×2.60。
线表示；甲板、平台、舱壁、内底等结构不论其水密与否，
凡不可见的均用粗虚线表示；分段接缝线不用斜栅线而用细 实线表示。
武汉船舶职业技术学院船舶工程系
Ship Structure & Graphing
二、识读实例
1．了解船体的分段划分概况 本船主船体的首段和尾段，各划分成1个立体分段 （含首尖舱舱壁和尾尖舱舱壁），而中段则划分成8
Ship Structure & Graphing
项目八 识读与绘制船体分段划分图(1)
识读船体分段划分图
武汉船舶职业技术学院船舶工程系
Ship Structure & Graphing
武汉船舶职业技术学院船舶工程系
Ship Structure & Graphing
任务一、 识读分段划分图
一、分段划分图的组成和特点 船体分段划分图是表示全船分段划分情况的图样。从分段 划分图中可以了解全船分段的数量、分段接缝位置、分段的 理论重量以及船台装配余量的数量和加放部位。某些分段划 分图还表示了各分段在船台上的定位吊装顺序。船体分段划
序 号 1 2 名称 图线的含义 基线、肋位线、尺寸线及尺寸界线、外形轮廓线、舱口轮 廓线、分段接缝线、分段的对角线、编号圆线 构件的不可见轮廓线 不可见甲板、平台、舱壁、围壁、水密肋板等厚度简化线 轴线、舵杆中心线 不属于船体分段的舾装件假想轮廓线
细实线 细虚线
3
4 5
粗虚线
细点划 线 粗点划 线
