KSK-尼龙电缆防水夹紧接头
*材料:尼龙
*密封件材料:丁腈橡胶在规定的卡口范围内,并使用Ｏ型密封圈,防护等级达IP68。
*温度范围:
静态:-40℃到+100℃，短时间可达+120℃
动态:-20℃到+80℃，短时间可达+100℃
*供货范围:灰色或黑色
型号
卡口范围
AG外径GL H
普通PG制螺纹mm mm mm mm HSK-P PG7 3-6.5 12.5 8 20 HSK-P PG9 4-8 15.2 8 22 HSK-P PG11 5-10 18.6 8 24 HSK-P PG13.5 6-12 20.4 9 27 HSK-P PG16 10-14 22.5 10 28 HSK-P PG21 13-18 28.3 11 30 HSK-P PG29 18-25 37 11 38 HSK-P PG36 22-32 47 13 45 HSK-P PG42 32-38 54 13 47 HSK-P PG48 37-44 59.3 14 47
型号卡口范围AG外径GL H 公制螺纹mm mm mm mm HSK-M M12×1.53-6.5 12 8 20 HSK-M M16×1.54-8 16 8 22 HSK-M M18×1.55-10 18 8 24 HSK-M M20×1.56-12 20 9 27 HSK-M M24×1.510-14 24 10 28 HSK-M M25×1.513-18 25 11 30 HSK-M M27×2.013-18 27 11 30 HSK-M M30×2.013-18 30 11 30 HSK-M M32×1.518-25 32 11 38
地址：中国天津市天津经济开发区第四大街95号C座307室邮政编码：300457
地址：中国天津市天津经济开发区第四大街95号C 座307室 邮政编码：300457
HSK-M M36×2.0 18-25 36 11 38
HSK-M M40×1.5 22-32 40 13 45 HSK-M M48×2.0 22-32 48 13 45 HSK-M M50×1.5 32-38 50 13 47 HSK-M M63×1.5 37-44 63 14
47
型号 卡口范围
AG 外径 GL H 防爆型接头 mm mm mm mm HSK-EX-P PG7 3-6.5 12.5 8 20 HSK-EX-P PG9 4-8 15.2 8 22 HSK-EX-P PG11 5-10 18.6 8 24 HSK-EX-P PG13.5 6-12 20.4 9 27 HSK-EX-P PG16 10-14 22.5 10 28 HSK-EX-P PG21 13-18 28.3 11 30 HSK-EX-P PG29 18-25 37 11 38 HSK-EX-P PG36 22-32 47 13 45 HSK-EX-P PG42 32-38 54 13 47 HSK-EX-P PG48
37-44
59.3
14
47
型号 卡口范围 AG 外径 GL H NPT 制螺纹 mm mm mm mm HSK-N NPT3/8 4-8 17.145 15 22 HSK-N NPT1/2 6-12 21.336 13 27 HSK-N NPT3/4 13-18 26.67 13 30 HSK-N NPT1 18-25 33.401 19 38 HSK-N NPT1-1/4 18-25 42.164 16 38 HSK-N NPT1-1/2
22-32
42.26
20
45

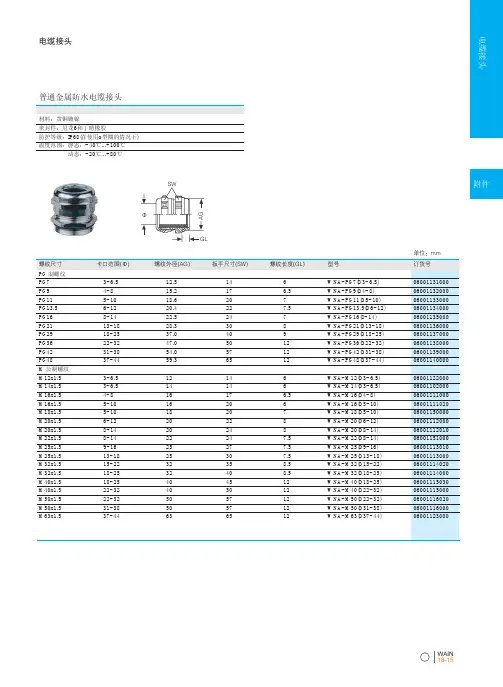

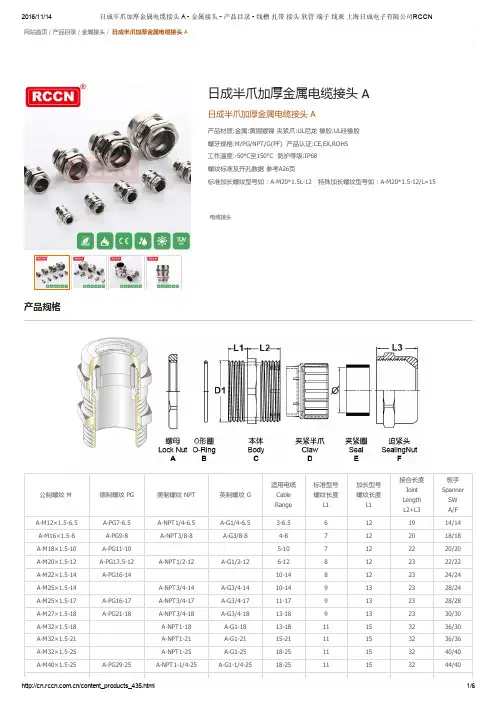

HSM-金属电缆防水夹紧接头
*材料:黄铜镀镍
*夹紧件:尼龙
*密封件材料:丁腈橡胶
*防护级:IP68(在规定的卡口范围内) *温度范围:-40℃到+100℃,短时间可达+120℃
型号 卡口范围 AG 外径
GL H 普通PG 制螺纹 mm
mm mm mm
地址：中国天津市天津经济开发区第四大街95号C 座307室 邮政编码：300457
HSM-P PG7 3-6.5 12.5 5 19
HSM-P PG9 4-8 15.2 6 20 HSM-P PG11 5-10 18.6 6 21 HSM-P PG13.5 6-12 20.4 6.5 22 HSM-P PG16 10-14 22.5 6.5 23 HSM-P PG21 13-18 28.3 7 25 HSM-P PG29 18-25 37 8 29 HSM-P PG36 22-32 47 8 35 HSM-P PG42 32-38 54 9 37 HSM-P PG48 37-44 59.3 10 38
型号 卡口范围 AG 外径 GL H 公制螺纹 mm mm mm
mm HSM-M M12×1.5 3-6.5 12 5 19 HSM-M M16×1.5 4-8 16 6 20 HSM-M M18×1.5 5-10 18 6 21 HSM-M M20×1.5 6-12 20 6.5 22 HSM-M M24×1.5 10-14 24 6.5 23 HSM-M M25×1.5 13-18 25 6.5 23 HSM-M M27×2.0 13-18 27 7 25 HSM-M M30×2.0 13-18 30 7 25 HSM-M M32×1.5 18-25 32 8 29 HSM-M M40×1.5 22-32 40 8 35 HSM-M M50×1.5 32-38 50 9 37 HSM-M M63×1.5 37-44 63 10
38
HSM-EMV 屏蔽电缆防水夹紧接头
*材料:黄铜镀镍
*夹紧件:尼龙
*密封件材料:丁腈橡胶
*防护等级:IP68(在规定的卡口范围内)
*温度范围:-40℃到+100℃,短时间可达+120℃
型号
卡口范围
AG 外径 GL H 普通PG 制螺纹 mm mm mm
mm
HSM-EMV-P PG7 3-6.5 12.5 5 19 HSM-EMV-P PG9 4-8 15.2 6 20 HSM-EMV-P PG11
5-10
18.6
6
21
