第六章钻机驱动设备与传动系统.pptx

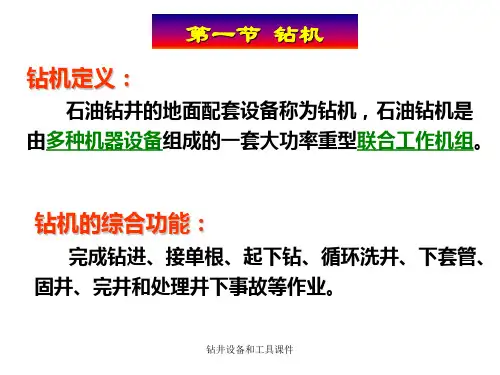

钻井设备和工具课件
除气器
除泥器
除砂器
3、循环系统→分离装置
钻井设备和工具课件
动力机、传动部分
4、驱动与传动系统
(1)组成：
(2)功能
产生动力，并把动力传递给泥浆泵、绞车和转盘。
柴油机或 电动机
联轴器、离合器、 变速箱、皮带传动 及链条传动等装置
5、气控系统
控制机构、传输管线和阀门、执行机构（气动离合器等）以及压气机等。
3.使用地区
陆地钻机
海洋钻机
陆地（包括沙漠、沼泽等）使用的钻机。
自升式钻井平台、半潜式钻井平台、钻井船和钻井固定平台上的各种类型的钻机。
钻井设备和工具课件
国内外钻机现状
ZJ32钻机、ZJ45钻机、ZJ50钻机、ZJ70 钻机 美国和德国等已形成9000m以上成套钻机的生产能力，几乎垄断了世界超深井钻机市场。我国已完成了9000米交流变频电驱动钻机的样机试制。 我国目前已研制成功12000米钻机。 生产厂家 国企四家： 宝鸡石油机械厂、南阳石油机械厂、江汉第四石油机械厂、胜利油田动力机厂；
钻井设备和工具课件
牙轮钻头在井底的运动 • 公转：牙轮随钻头一起旋转。 • 自转：牙齿绕牙轮轴线作逆时针方向旋转称为自转。 • 滑动：牙齿相对于井底的滑动，包括切向（周向）和径向（轴向）滑动。 牙轮滑动对破岩的作用： 切向滑动剪切掉牙齿之间的岩石。 轴向滑动剪切掉齿圈之间的岩石。 纵向振动：牙轮在滚动过程中，其中心上下波动，使钻头做上下往复运动。 引起纵向振动的原因： 单、双齿交替接触井底，使牙轮中心上下波动； 井底凹凸不平
泥浆池
环形空间
泥浆泵
高压管汇
立管
水龙带
水龙头
钻柱
钻头
地面排出管线
机电系统设计电驱动钻机控制PPT课件
第43页/共47页
四、电驱动钻机的控制
44
第44页/共47页
45
第45页/共47页
46
第46页/共47页
感谢您的观看！
47
第47页/共47页
30
第30页/共47页
1．直流驱动系统
31
第31页/共47页
• 工况指配开关 在司钻控制台上装有一个工况指配
开关SI（ASSIGNMENT SW），由这个指配开关组合各种
供电线路和控制线路，以适应钻进、 起下钻等各种钻井工艺要求。
32
第32页/共47页
• 工况指配关系图
33
第33页/共47页
2． 绞车驱动系统
驱
12
第12页/共47页
13
第13页/共47页
• （1） AC-AC驱动
14
第14页/共47页
• （2） DC-DC驱动 • DC-DC电驱动钻机是指多台柴油发电机组发出直流电，供给直流电动机驱动绞
车、转盘和钻井泵。
15
第15页/共47页
• （3） AC-SCR-DC驱动 • AC-SCR-DC驱动是指数台柴油发电机组发出交流电并网输到同一母线电缆上
（或由工业电网供电），经晶闸管整流装置整流后驱动直流电动机，带动绞车、转 盘、钻井泵。
16
第16页/共47页
• （ 4 ） AC 变 频 驱动
• AC变频驱动
是指将交流变频
调速技术应用到
钻机的电驱动控
制系统上，使
AC-SCR-DC驱
动钻机中的直流
驱动装置换成交
流驱动装置，直
流电动机变成交
17
第17页/共47页
连续无级调速，一直引领机械调速领域半个多世纪。 • 1955年直流电传动开始用于海洋钻机 • 1967年，AC—SCR—DC开始用于海洋钻机 • 1976年，逐渐用于陆地钻机
第六章钻机驱动设备与传动系统
单独驱动方案。
l
单独驱动，传动系统简单、效率
高；工作机间无机械形式的联系，便
于钻机在井场进行平面布置。但装机
功率利用率低，动力机不能互济。
第六章钻机驱动设备与传动系统
l b、统一驱动方案
l
这种方案是转盘、
绞车、钻井泵三工作机
由2～4台动力机并车
统一驱动。
l
统一驱动装机功率
利用率高，可并车调剂
各工作机不同的功率需
第六章钻机驱动设备与传动系统
l 液力变矩器依结构特点可分为： l a、按涡轮级数分：单级，如国产WB型；多级，
如罗马尼亚CHC型（3级）。 l b、按涡轮内液流流向分：离心式、向心式、轴流
式。
液力变矩器类型图 （a）离心式（b）向心式（c）轴流式
第六章钻机驱动设备与传动系统
YB900液力变矩器
l YB900变矩器是北京石油 勘探开发研究院机械所、 大连内燃机车研究所和四 川石油管理局共同研制的 单级充油调节离心液力变 矩器，与PZ12V190B-1柴 油机匹配，用以取代 CHC750变矩器、 MB820Bb柴油机，作为 F320钻机动力机组及国产 深井、超深井机械驱动钻 机如 ZJ32J-5和 ZJ60L的 动力机组。
l ① 外特性 l 油泵齿条固定于供油量最大
位置时
l 外特性是正确选择及合理 使用发动机的基础
l Z12V190B型柴油机外特性 曲线
第六章钻机驱动设备与传动系统
② 负荷特性
l 定转速下，ge,GT,tr,pk随功率Ne 而变化的规律，称负荷特性，其 中GT为每小时油耗。
l 依据负荷特性，可确定动力机在 定转速下工作时的经济负荷，即 耗油率最小的功率范围。由坐标 原点引射线与ge曲线相切，切点 所对应之功率即最经济的功率， 因为该点Ne与ge比值最大。 Z12V190B型柴油机负荷特 性曲线。
钻机驱动设备与传动系统
钻机驱动设备与传动系统1. 引言钻机驱动设备与传动系统是钻井工程中至关重要的部分，它们负责控制钻头的旋转和下压力，以实现钻井的顺利进行。
本文将介绍钻机驱动设备与传动系统的工作原理、主要部件以及常见故障处理方法，以增加读者对该系统的了解。
2. 工作原理钻机驱动设备与传动系统的工作需要运用机械原理和转动传动原理。
通过驱动系统的转动，可使钻杆和钻头产生旋转，实现钻进地层的目的。
同时，钻机的驱动系统还需要通过传动系统的设计和控制，调节钻头的下压力，确保钻进过程的稳定性。
3. 主要部件3.1 钻机主驱动装置钻机主驱动装置通常由电机和装有花键轮的变速箱组成。
电机作为驱动源，通过电路控制使变速箱中花键轮旋转，进而带动钻杆和钻头的旋转。
3.2 钻机主传动轴钻机主传动轴位于钻机主驱动装置和井口装置之间，负责将电机传递的动力传到钻杆和钻头上。
主传动轴通常由高强度合金材料制成，以承受大扭矩和重负荷。
3.3 钻机变速箱钻机变速箱位于钻机主驱动装置内，用于改变驱动装置输出的转速。
通过变速箱的设计，可以实现适应不同井深和地层条件下的钻井作业。
3.4 钻机离合器钻机离合器用于控制钻机主驱动装置的连接和断开。
在钻井作业中，需要频繁地进行钻杆和钻头的连接和断开，离合器的可靠性和灵活性对钻机的作业效率有着重要的影响。
3.5 钻机液压系统钻机液压系统用于控制钻杆下压力的调节和控制。
通过液压系统的工作，可以实现对钻杆下压力的精确控制，以适应不同地层的钻进要求。
4. 常见故障与处理方法4.1 电机故障当钻机主驱动电机发生故障时，往往会导致钻机无法正常工作。
处理方法包括检查电源线路是否正常连接，检查电机是否过热，以及检查是否存在电机绕组短路等问题。
4.2 变速箱故障变速箱是钻机驱动传动系统中的关键部件之一，一旦发生故障，会影响钻井作业的顺利进行。
常见的变速箱故障包括齿轮磨损、轴承故障等。
处理方法通常是对故障部件进行更换或修理。
4.3 钻机离合器故障钻机离合器的故障会导致钻杆和钻头的连接和断开无法正常进行。
钻机驱动设备与传动系统PPT课件
机肘，都应让它在调速线上工作。
第11页/共66页
④ 通用特性
• 最内层的等油耗率曲线 表明发动机最经济的工 作范围。
• Z12V190B柴油机的通 用特性曲线
第12页/共66页
(4) 石油机械常用柴油机
• ① Z190系列钻机柴油机
•
济南柴油机厂研制生产的Z190系列柴油机
包括有 Z8V190，Z8V190-1，Z8V190-2和
第15页/共66页
6.2 石油钻机液力传动装置
• 石油钻机传动装置有机械式的也有其他形 式的，机械式如螺旋、齿轮、皮带、链条、 万向轴等。石油机械功率大，工况特殊， 有些制定了专用标准，如套筒滚子链，石 油钻机用万向联轴器等。但这些传动装置 与一般机械相同。
• 除此外，石油机械还常用液力传动装置如 液力变矩器，液力偶合器等，本节主要介 绍这些传动装置。
则以耗电量、功率因数来表征。
• ⑤ 使用经济性
•
除已特别指明的燃料经济性之外，使用
经济性尚应包括：对工作地区的适应性、启动
性能、控制操作的灵敏程度、工作的可靠性、
安全性、持久性及维护保养难易性等。
第5页/共66页
• 表6-1 石油机械常用驱动设备的适应性系数和 调速范围的参考数值
类型
KsLeabharlann M max Me• 偶合器只能在高转速比（即i nT nB 0.96
）
工况下工作，否则效率过低，功率损失大。液
力偶合器只能传递扭矩，不能变矩，因此又称
液力联轴器。
第20页/共66页
(2) 液力变矩器（涡轮变矩器）
•
变矩器结构如图所示。导轮与外壳相连，是不
转动的，叶片大都为空间扭曲形状。与偶合器相比，
钻机驱动与传动
石油钻采机械主讲：马卫国第六章石油钻机驱动与传动第一节概述第二节柴油机驱动－机械传动第三节可控硅直流电驱动石油钻采机械主讲：马卫国第六章石油钻机驱动与传动第一节概述石油钻采机械主讲：马卫国一、驱动传动类型1、机械驱动柴油机直接驱动（皮带传动）柴油机＋液力驱动（链条传动）高速柴油机＋ALLISON传动向第六章：石油钻机驱动与传动——概述石油钻采机械主讲：马卫国2、电驱动交流AC-AC驱动直流DC-DC驱动交直流AC-SCR-DC 交流变频驱动第六章：石油钻机驱动与传动——概述石油钻采机械主讲：马卫国第六章：石油钻机驱动与传动——概述二、绞车、转盘、钻井泵负载特点及对驱动传动的特性要求1、绞车前面已经详细描述。
总之，绞车驱传动为恒功率调节，要充分利用功率，并具有一定的过载能力；有良好的启动性能（频繁启动）。
石油钻采机械主讲：马卫国第六章：石油钻机驱动与传动——概述2、转盘1）转速调节范围要宽，R＝5－10；2）能够倒转、能够微调转速以处理事故；3）有限制扭矩装置，防止过载扭断钻杆；工况为恒功率调节，有时要求恒转矩调节。
石油钻采机械主讲：马卫国3、钻井泵钻井泵冲次变化小，负载波动幅度不大。
石油钻采机械主讲：马卫国第六章：石油钻机驱动与传动——概述石油钻采机械主讲：马卫国石油钻采机械主讲：马卫国石油钻采机械主讲：马卫国理论平均流量和功率kW pQ N iFSnQ th 310×==石油钻采机械主讲：马卫国第六章：石油钻机驱动与传动——概述主要要求：速度调节范围R=1.3－1.5；允许短期过载，以克服可能出现的蹩泵。
工况调节：机械驱动钻井泵：更换缸套；电驱动钻井泵：更换缸套＋调速石油钻采机械主讲：马卫国三、驱动设备的特性指标1、适应性系数K：表明动力机适应外载变化（增加）的能力。
功率时的扭矩。
－发动机额定（标定）的最大扭矩；发动机稳定工作状态时式中：e eM M M M K −=max max K值大，表明动力机的过载能力大第六章：石油钻机驱动与传动——概述石油钻采机械主讲：马卫国2、速度范围R转速；－动力机最低稳定工作速；动力机最高稳定工作转式中min max minmax n n n n R −=R值越大，表明速度调节范围越宽。
钻机的动力和传动装置分析
8
通常所说的柔特性，是指K值大的同时R值亦 大。即随外载变化时动力机自动增矩减速或减 矩增速的范围宽。
而硬特性则是K值大而R却小，即外载变化很 大时，动力机速度变化很小。
9
3.燃料(能源)的经济性 指的是提供同样功率时所消耗的燃料(能源)
费用。对柴油机，燃气轮机以耗油率来表征； 电动机则以耗电量，功率因素来表示。
18
2.转盘 在钻进过程中，随着井深及岩层的变化，需
要及时改变钻压及转速。转盘要求动力系统的 力矩及转速调节范围是5～10。
在处理事故时，要求能细微调转速，又能倒 转。当钻具遇卡时，为了防止扭断钻杆，需要 设置限制力矩装置，达到限定力矩值时能自动 停止旋转。
19
3.钻井泵 钻井泵一般利用变换缸套的办法来调节排
钻机的动力和传动 装置分析
1
3.1概述 机械系统的动力装置(驱动装置或原动机)是机
械系统的重要组成部分。
2
Байду номын сангаас
它是执行系统的动力来源，它的性能的优劣直接 决定着机械系统的工作性能和构造特征。因此，合 理选择机械系统的动力装置的型式变成为机械设计 中的重要问题之一。
3
根据动力装置与执行机构之间的联系，分为 直接驱动和间接驱动两类。
5
根据能量的转换方式，分电力驱动,内燃机驱动， 复合驱动等。
由于钻机在野外工作，因内燃机的机械特性不能 适应钻机工作，使柴油机直接驱动的钻机传动系统 相当繁杂。
6
为了简化钻机传动系统，改善钻机的驱动性 能，钻机也采取复合驱动的型式，如内燃电 力驱动的电驱动钻机，内燃液力驱动的链条 钻机等。
7
3.1.1 驱动设备特性指标和外特性 各类动力机有一些共同的技术经济指标，可
钻机机械传动
链传动的缺点是结构较为复杂、 成本较高，且链条的磨损较快，
需要定期维护。
轴和轴承
轴是传递扭矩和旋转运动的机械部件， 轴承则是支撑轴并降低摩擦的部件。
在钻机机械传动中，需要选择合适的 轴和轴承材料、结构和润滑方式，以 保证其承受大扭矩、高转速和高冲击 的能力。
轴和轴承是钻机机械传动的重要组成 部分，其性能和质量直接影响钻机的 稳定性和使用寿命。
便携式钻机具有轻便、易于携带和操作简单的特点， 但钻孔精度和效率相对较低。
04
钻机机械传动的优缺点
优点
高效稳定
机械传动结构简单，传动效率 高，能够保证钻机的稳定运行
，减少故障率。
耐久性强
机械传动部件承受力大，耐磨 损，寿命长，能够保证钻机的 长期使用。
维护方便
机械传动部件结构简单，拆装 方便，便于维护和保养，降低 了维护成本。
03
钻机机械传动的类型
固定式钻机
固定式钻机是一种常见的钻机类 型，通常安装在固定位置，通过 电机或柴油机驱动钻头旋转，实
现钻孔作业。
固定式钻机适用于大型工程和建 筑物的钻孔作业，如桥梁、高层
建筑等。
固定式钻机具有高效率、高精度 和高稳定性的特点，但移动不便，
需要预先安装。
车载式钻机
车载式钻机是将钻机安装在汽车上的一种类型，通过汽车的动力系统驱 动钻头旋转，实现快速移动和钻孔作业。
对维护要求高
虽然机械传动结构简单，但对其维护 要求较高，需要专业人员进行保养和 维护，以保证其正常运转。
05
钻机机械传动的维护和保养
定期检查
01
02
03
定期检查传动部件
包括齿轮、轴承、链条等， 确保其无磨损、无松动。
石油钻采机械概论(1-6)课件PPT课件
泥浆净化系统
处理循环泥浆，去 除岩屑和杂质。
钻井设备选型原则与方法
地质条件适应性
根据地层岩性、井深、 井斜等选择合适的钻机
和钻具。
经济性
在满足钻井要求的前提 下，尽量降低设备投资
和运行成本。
可靠性
选用技术成熟、性能稳 定的设备，确保钻井作
业顺利进行。
安全性
考虑设备的安全防护措 施和应急处理能力，保
根据故障诊断结果采取相应的维修措 施，如更换损坏的元件、清洗堵塞的 管路、调整压力或流量等参数，使系 统恢复正常运行。同时，加强日常维 护和保养工作，定期检查并更换液压 油或润滑油，保持系统清洁和干燥， 以延长使用寿命和减少故障发生。
06 石油钻采机械自动化与智 能化技术
自动化与智能化技术应用概述
行。
03 采油设备
采油设备分类及特点
抽油机
通过抽油杆带动深井泵，将原油从地下抽到地面，适用于不同粘度和 产量的油井。
电潜泵
将电动机和多级离心泵一起下入油井液面以下进行抽油的举升设备， 适用于高产液、高含水油井。
螺杆泵
通过螺杆在泵壳内旋转产生的吸力和压力来抽取原油，适用于高粘度、 高含砂、高含气油井。
分类
石油钻采机械种类繁多，按照功能和用途可分为钻井设备、采油设备、修井设 备等；按照驱动方式可分为电动、液动、气动等；按照结构形式可分为立式、 卧式、移动式等。
石油钻采机械发展历程
初期阶段
早期的石油钻采主要依靠人力和简单 的机械设备，效率低下，安全风险高。
未来趋势
未来石油钻采机械将继续向高效、节 能、环保、智能化方向发展，同时注 重提高设备的可靠性和维护性。
THANKS FOR WATCHING
《机床的传动系统》课件
采用高精度数控系统，实现机床的高精度控制和加工。
数控技术
将人工智能、大数据、物联网等技术与机床传动系统相结合，提高生产效率和加工精度。
智能制造技术
利用3D打印技术，实现快速原型制造和个性化定制。
增材制造技术
采用高效电机和节能控制系统，降低机床的能耗和排放。
节能技术
使用环保材料和可再生资源，减少对环境的负面影响。
功能
实现机床主轴的运动和转速要求，满足切削加工的需要；将原动机的运动和动力传递给执行机构，实现机床的进给运动；保证机床的传动精度和稳定性，确保加工精度和表面质量。
类型
机床传动系统根据其传动方式的不同，可以分为机械传动、液压传动、气压传动、电气传动等类型。
组成
机床传动系统通常由传动机构、变速机构、进给机构等组成，其中传动机构负责将原动机的运动和动力传递给机床工作台或刀具，变速机构则根据加工需要调节运动和转速，进给机构则控制机床的进给运动。
特点
02
CHAPTER
机床传动系统的主要部件
01
02
04
03
变速箱是机床传动系统中的重要组成部分，用于改变转速和旋转方向。
变速箱一般由多个齿轮组成，通过不同的齿轮组合实现不同的转速和旋转方向。
变速箱的设计和制造精度要求较高，否则会影响机床的加工精度和稳定性。
变速箱还需要具有良好的润滑系统，以确保其正常运转和延长使用寿命。
根据计算出的功率和扭矩需求，选择合适的电机，并确保电机与传动系统匹配。
通过优化设计参数和选用高效率的传动部件，提高传动系统的效率。
通过优化设计、选用高品质的部件和采取减振措施，降低传动系统的噪音和振动。
2. 降低噪音和振动
1. 优化传动效率
钻机驱动设备与传动系统
钻机驱动设备与传动系统钻机驱动设备与传动系统是钻机的核心部件，它们对于钻机的性能和效率起着至关重要的作用。
钻机驱动设备和传动系统的设计和制造直接影响钻机的工作能力和稳定性。
钻机驱动设备包括发动机和液压系统。
发动机是钻机驱动的动力源，通常采用燃油发动机或电动机。
燃油发动机通常具有较高的功率和扭矩，适合于大型和重型钻机的使用；而电动机则更适用于小型和轻型钻机。
液压系统则是将发动机的动力转化为钻机工作所需的液压能量，通过液压泵、阀门和液压缸等部件实现钻机的各项功能，如旋转、推进、提升等。
传动系统则是将动力传递到钻机的工作部件，如钻杆、钻头等。
传动系统通常采用齿轮、链条、液力传动等方式，将发动机或液压系统产生的动力传递到钻机的工作部件上，实现钻机的旋转、推进和提升等操作。
传动系统的设计和制造需要考虑到动力的传递效率、稳定性和可靠性，以及对钻机工作部件的精准控制和调节。
总的来说，钻机驱动设备与传动系统是钻机的核心部件，它们直接影响着钻机的工作能力和效率。
优秀的驱动设备和传动系统能够提升钻机的性能，减少能源消耗，延长设备的使用寿命，提高工作效率和安全性。
因此，在钻机的设计和制造中，需要注重对驱动设备和传动系统的选择和优化，以实现钻机的高效、稳定和安全运行。
钻机的驱动设备和传动系统的设计和制造是非常复杂的工程，需要综合考虑多种因素，如功率输出、传动效率、负载承受能力、工作环境等。
在钻机领域，经常使用的驱动设备包括内燃机、电动机和液压驱动系统。
这些驱动设备再通过传动系统，将动力传递到钻机工作部件上，完成各项工作。
首先，内燃机是一种经常应用于钻机中的驱动设备。
它通常具有较高的功率和扭矩输出，适用于大型和重型钻机。
内燃机的优点在于其功率密度高、适应性广、使用寿命长。
它能够为钻机提供足够的动力，使钻机能够在各种地质条件下完成各项作业。
然而，内燃机的使用也会带来一定的挑战，如功率输出不稳定、噪音和振动较大、维护成本高等问题。
钻井设备简介课件
contents •钻井设备概述•钻机设备介绍•钻具介绍•钻井泵介绍•辅助设备介绍•钻井设备的发展趋势及展望•钻井设备的应用案例分析目录01陆地钻机主要用于地质勘探、油气开发和地下水开采等领域；而海洋钻机则主要用于海洋油气开发等领域。
此外，根据使用目的和钻探对象，钻井设备还可分为石油钻井设备、地质钻井设备、水文钻井设备等。
根据钻探深度和规模，钻井设备可分为陆地钻机和海洋钻机两大类。
钻井设备的发展历程02钻机的组成01020304钻机主机辅助设备传动系统控制系统井口装置钻头泥浆泵发电机组钻机的主要部件钻机的操作流程准备工作安装钻机调试设备完成作业开始钻井监控数据03稳定器泥浆泵按用途分类可分为整体式钻具、分体式钻具、可调式钻具等。
按结构分类按材质分类确保钻具无损伤、无裂纹、连接部位紧固可靠。
使用前检查操作要求使用过程中监控使用后保养操作人员需经过专业培训，熟悉钻具结构、性能及操作规程。
密切关注钻进状态，发现异常及时停钻检查。
清洗、检查、润滑、存放干燥处。
钻具的使用注意事项04钻井泵的组成01020304钻井泵是一种往复泵，通过柱塞在缸套内作往复运动来吸入和排出流体。
当柱塞向后运动时，缸套内压力降低，流体被吸入；当柱塞向前运动时，缸套内压力增加，流体被排出。
通过多个柱塞的往复运动，可以实现大量流体的吸入和排出。
钻井泵的工作原理钻井泵的分类及特点05作用组成特点030201绞车组成泥浆泵主要由泵头、泵缸、传动轴、吸入管等组成。
作用泥浆泵是钻井设备中的重要组成部分，主要用于向钻头输送高压泥浆，以保持钻头的冷却和清洗。
特点泥浆泵的泵头和泵缸是整个泥浆泵的关键部分，其材料和性能对泥浆泵的使用寿命和效率有重要影响。
泥浆泵组成特点作用顶部驱动装置06高效节能钻井设备智能化技术应用高效节能化自动化钻井技术自动化钻井技术是未来钻井设备的重要发展方向之一。
通过自动化技术，可以实现钻井设备的远程控制、自动化操作等功能，提高钻井作业的效率和安全性。
钻机的驱动与传动资料重点
2020/10/27
石油钻采机械
钻机的驱动与传动
9
石油钻采设备 第一节 概 述
钻机的驱动与传动
在处理井喷事故时，有时要求微调泵的排量。为此要求动力 传动系统具有一定的调速范围，R＝1.3～1.5即可满足要求。
钻井泵一般为无载启动，启动不频繁，对启动转矩、超载能力 的要求低于绞车，但为了克服钻井过程中可能出现的蹩泵，要求 动力传动系统具有短时过载能力。
2020/10/27
石油钻采机械
12
石油钻采设备
第一节 概 述
钻机的驱动与传动
2．统一驱动方案
统一驱动：首先将2～4台动力机并车，然后再统一分配并传递给转盘、绞
车、钻井泵三工作机。
特点：1）装机功率利用率高；
2）各动力机可以互济； 3）驱动系统复杂，传动效率低，安装找正困难。 机械钻机广泛采用统一驱动方案。 示例1：三台柴油机由胶带并车统一驱动钻机 ZJ45J 。国产ZJ32J·2钻机也属此类型。 示例2：三台柴油机—变矩器由链条并车统一驱动钻机F320—3DH 。国产 ZJ45链条 钻机也属此类型。
石油钻采设备
钻井机械
钻机的驱动与传动
第五讲 钻机的驱动与传动
一、 概述 二、 柴油机直接驱动机械传动钻机 三、 柴油机加液力驱动机械传动钻机 四、 电驱动钻机
2020/10/27
石油钻采机械
1
石油钻采设备 钻 井 机 械
钻机的驱动与传动
第一节 概述
一、工作机的负载特点及对驱动特性的要求； 二、典型驱动方案； 三、驱动设备的特性指标； 四、钻机驱动类型
泵对驱动传动的要求是： 1）动力机要有足够的过载能力； 2）动力机具有一定的柔特性（R＝1.3～1.5）。
2024版《钻井设备和工具》PPT课件
转向系统故障
检查转向油位、转向器磨损情况，调整转向系统，确保转向灵活、 稳定。
空调系统故障
检查制冷剂、压缩机、冷凝器等，清洗或更换空调滤清器，确保空调 系统正常工作。
PART 06
未来发展趋势及新技术应 用前景
REPORTING
智能化技术在钻井设备中的应用
记录管理
建立完善的设备和工具使用记录档案，为后 续的维修、保养和选型提供依据。
PART 05
常见故障诊断与处理措施
REPORTING
动力系统故障诊断与处理
发动机启动困难或无法启动
检查电池电量、点火系统、燃油系统等，确保发动机正常运转。
发动机功率不足
清洗或更换空气滤清器、燃油滤清器，检查点火系统、气门间隙等， 提高发动机功率。
钻头
牙轮钻头
01
利用牙轮滚动破碎岩石，适用于软到中硬地层。
金刚石钻头
02
采用人造金刚石聚晶复合片作为切削齿，适用于硬地层和研磨
性地层。
PDC钻头
03
采用聚晶金刚石复合片作为切削齿，适用于软到中硬地层，具
有高效、长寿命的特点。
钻杆与钻铤
钻杆
连接钻头与地面设备，传递扭矩和轴向力，分为方钻杆、钻杆和 加重钻杆等。
REPORTING
选择原则及注意事项
适应性原则
根据钻井工程需求，选择适应地 层特性、井身结构、钻井工艺等
要求的设备和工具。
先进性原则
优先选择技术先进、性能稳定、 效率高的设备和工具，提高钻井 速度和成功率。
经济性原则
在满足钻井需求的前提下，综合 考虑设备购置、使用、维护等成 本，选择性价比高的产品。
