电气火灾监控系统介绍
电气火灾监控系统原理
电气火灾监控系统原理电气火灾监控系统是一种专门用于检测和预防电气火灾的高科技设备。
它通过实时监测电气线路中的电流、电压、温度等参数，及时发现电气线路中的异常情况，从而预防火灾的发生。
该系统的原理主要基于以下几个方面：1. 电流监测：电气火灾监控系统通过安装在电气线路中的传感器，实时监测电流的大小。
当电流超过设定的安全阈值时，系统会自动发出警报，提示用户采取相应的措施。
2. 电压监测：电压的异常波动也是电气火灾的一个重要诱因。
系统通过监测电压的变化，可以及时发现电压过高或过低的情况，从而避免因电压异常引起的火灾。
3. 温度监测：电气设备在工作过程中会产生热量，如果温度过高，可能会导致绝缘材料老化，甚至引发火灾。
因此，系统通过温度传感器监测电气设备的温度，确保其在安全范围内运行。
4. 漏电监测：漏电是电气火灾的常见原因之一。
系统通过漏电传感器监测电气线路中的漏电情况，一旦发现漏电，立即发出警报，提醒用户进行处理。
5. 故障诊断：电气火灾监控系统还具备故障诊断功能，能够分析电气线路中的故障原因，为用户排除故障提供依据。
6. 远程监控：现代电气火灾监控系统通常具备远程监控功能，用户可以通过互联网或移动设备远程查看电气线路的状态，实现实时监控。
7. 自动保护：在检测到火灾隐患时，系统不仅会发出警报，还能自动切断电源，防止火灾的发生。
8. 数据记录：系统会记录电气线路的历史数据，包括电流、电压、温度等参数，便于用户分析和追溯故障原因。
通过这些原理，电气火灾监控系统能够有效地预防和减少电气火灾的发生，保障人们的生命财产安全。
电气火灾监控系统

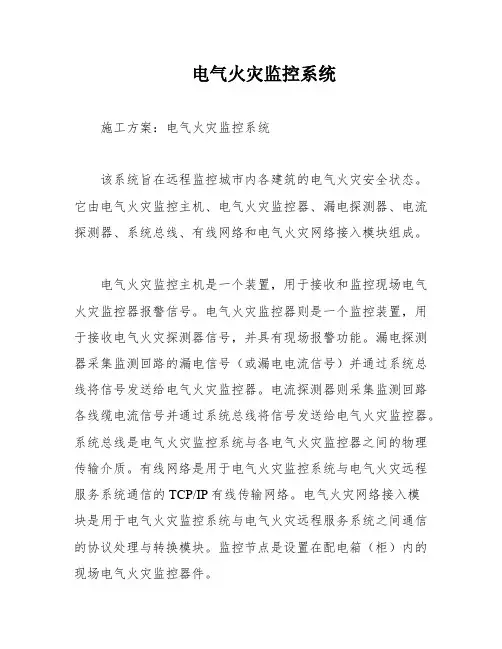

电气火灾监控系统施工方案：电气火灾监控系统该系统旨在远程监控城市内各建筑的电气火灾安全状态。
它由电气火灾监控主机、电气火灾监控器、漏电探测器、电流探测器、系统总线、有线网络和电气火灾网络接入模块组成。
电气火灾监控主机是一个装置，用于接收和监控现场电气火灾监控器报警信号。
电气火灾监控器则是一个监控装置，用于接收电气火灾探测器信号，并具有现场报警功能。
漏电探测器采集监测回路的漏电信号（或漏电电流信号）并通过系统总线将信号发送给电气火灾监控器。
电流探测器则采集监测回路各线缆电流信号并通过系统总线将信号发送给电气火灾监控器。
系统总线是电气火灾监控系统与各电气火灾监控器之间的物理传输介质。
有线网络是用于电气火灾监控系统与电气火灾远程服务系统通信的TCP/IP有线传输网络。
电气火灾网络接入模块是用于电气火灾监控系统与电气火灾远程服务系统之间通信的协议处理与转换模块。
监控节点是设置在配电箱（柜）内的现场电气火灾监控器件。
电气火灾监控系统的设置应根据保护对象的使用性质、火灾危险性、疏散和扑救难度等确定。
下列场所应设置电气火灾监控系统：符合GB中规定的保护对象为特级、一级除住宅外的场所；任一层建筑面积大于500㎡且设有火灾自动报警系统的公众聚集场所；住院床位在50张以上的医院，幼儿住宿床位在50张以上的幼儿园，老人住宿床位在50张以上的敬老院、福利院和老年公寓。
电气火灾监控系统应独立设置，可与火灾自动报警系统互联，并应能接入电气火灾远程服务系统。
系统设计应以漏电、温度、电流及电压监控为主，并具有预警功能，能在被监控参数发生异常但未达到监控报警值前发出预报警信号。
6.1.4 电气火灾监控主机需要实时显示监控参数，如漏电数值、温度数值、线缆电流数值、电压数值和报警部位，包括楼层和配电箱编号等。
此外，它应该具备人工在线查询、设定和修改各电气火灾监控器的有关参数，并且应该有实时监控报警和系统故障报警功能。
6.1.5 如果监控节点少于10个，则可以不配置电气火灾监控主机。
电气火灾监控系统
电气火灾监控系统电气火灾监控系统是一种专门用于监测和预防电气火灾的高科技设备。
它通过实时监控电气线路中的电流、电压、温度等参数，及时发现异常情况，并通过声光报警、短信通知等方式提醒用户采取相应措施，从而有效避免电气火灾的发生。
1. 电气火灾监控系统的工作原理电气火灾监控系统通过安装在电气线路中的传感器，实时监测电流、电压、温度等参数。
当这些参数超出正常范围时，系统会自动发出报警信号，提醒用户及时检查和处理。
此外，系统还可以通过数据分析，预测电气火灾的发生概率，提前采取预防措施。
2. 电气火灾监控系统的主要功能(1) 实时监测：系统可以实时监测电气线路中的电流、电压、温度等参数，及时发现异常情况。
(2) 报警功能：当监测到异常情况时，系统会通过声光报警、短信通知等方式，提醒用户及时处理。
(3) 数据分析：系统可以对监测到的数据进行分析，预测电气火灾的发生概率，提前采取预防措施。
(4) 远程监控：用户可以通过手机APP或电脑端实时查看电气线路的运行状态，实现远程监控。
3. 电气火灾监控系统的应用场景电气火灾监控系统广泛应用于商场、酒店、学校、医院、工厂等人员密集场所，以及电力、石油、化工等高风险行业。
通过安装电气火灾监控系统，可以有效提高这些场所的电气安全水平，减少电气火灾事故的发生。
4. 电气火灾监控系统的维护与保养(1) 定期检查：用户应定期检查传感器、报警器等设备的工作状态，确保其正常运行。
(2) 清洁保养：定期清洁传感器、报警器等设备的表面，防止灰尘、油污等影响其性能。
(3) 软件升级：及时更新系统的软件版本，以获取最新的功能和优化。
5. 电气火灾监控系统的发展趋势随着科技的不断进步，电气火灾监控系统也在不断发展和完善。
未来的电气火灾监控系统将更加智能化、自动化，能够更好地满足用户的需求。
例如，通过人工智能技术，系统可以更加准确地预测电气火灾的发生概率，提前采取预防措施；通过物联网技术，系统可以实现与其他智能设备的互联互通，实现更加全面的监控和控制。
电气火灾监控系统介绍
电气火灾监控系统介绍电气火灾监控系统是一种集电气信息采集、报警、数据分析和远程监控为一体的综合性安全监控系统。
它利用先进的传感器技术和数据处理算法，实时监测电气设备的温度、电流、电压、电机运行状态等参数，通过预设的阈值判断是否存在火灾隐患，并及时发出警报。
该系统能有效降低电气火灾的风险，提高消防安全的可靠性和可操作性。
电气火灾监控系统主要由以下几部分组成：传感器、数据采集装置、数据处理系统、报警设备和远程监控系统。
其中，传感器负责实时监测电气设备的各种参数，如温度传感器监测温度变化、电流传感器监测电流大小等。
数据采集装置负责将传感器采集到的数据进行处理和存储，并将数据传输到数据处理系统。
数据处理系统通过一系列的算法和模型对采集到的数据进行分析，并根据预设的阈值判断是否存在火灾隐患。
当系统判断存在火灾隐患时，报警设备会发出声光报警信号以及相关位置信息，以便人员迅速处置。
远程监控系统可以实时对电气设备进行监控和管理，让管理人员可以随时了解设备状态，并在出现故障或火灾隐患时迅速做出反应。
1.实时监测：系统能够实时采集电气设备的各种参数，监测设备的运行状态和火灾隐患，及时发出警报，有效避免火灾的发生。
2.高精度度：系统采用先进的传感器技术，能够高精度地监测电气设备的温度、电流等参数，准确识别火灾隐患。
3.高可靠性：系统采用多重重保护措施，如防尘、防水、防爆设计，保证了系统的可靠性和稳定性。
4.多重报警方式：系统设备报警设备采用声光报警的方式，并可通过手机短信、邮件等多种方式及时通知相关人员，确保报警信息能够及时传达。
5.远程监控：系统可以通过云平台实现远程监控，管理人员可以随时随地对电气设备进行监控和管理，大大提高了管理效率和便捷性。
6.数据分析：系统采集到的数据可以进行全面的统计和分析，为管理人员提供决策支持和优化设备运行的参考。
7.扩展性：系统采用模块化设计，可以根据实际需求进行扩展和升级，满足不同规模和复杂度的电气设备监控需求。
电气火灾监控系统的内容介绍

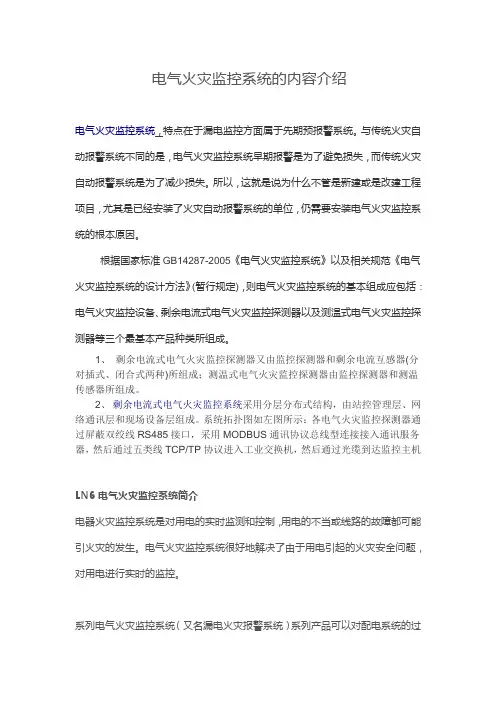

电气火灾监控系统的内容介绍动报警系统不同的是，电气火灾监控系统早期报警是为了避免损失，而传统火灾自动报警系统是为了减少损失。
所以，这就是说为什么不管是新建或是改建工程项目，尤其是已经安装了火灾自动报警系统的单位，仍需要安装电气火灾监控系统的根本原因。
根据国家标准GB14287-2005《电气火灾监控系统》以及相关规范《电气火灾监控系统的设计方法》(暂行规定)，则电气火灾监控系统的基本组成应包括：电气火灾监控设备、剩余电流式电气火灾监控探测器以及测温式电气火灾监控探测器等三个最基本产品种类所组成。
1、剩余电流式电气火灾监控探测器又由监控探测器和剩余电流互感器(分对插式、闭合式两种)所组成；测温式电气火灾监控探测器由监控探测器和测温传感器所组成。
2、剩余电流式电气火灾监控系统采用分层分布式结构，由站控管理层、网络通讯层和现场设备层组成。
系统拓扑图如左图所示：各电气火灾监控探测器通过屏蔽双绞线RS485接口，采用MODBUS通讯协议总线型连接接入通讯服务器，然后通过五类线TCP/TP协议进入工业交换机，然后通过光缆到达监控主机LN6 电气火灾监控系统简介电器火灾监控系统是对用电的实时监测和控制，用电的不当或线路的故障都可能引火灾的发生。
电气火灾监控系统很好地解决了由于用电引起的火灾安全问题，对用电进行实时的监控。
系列电气火灾监控系统（又名漏电火灾报警系统）系列产品可以对配电系统的过剩余电流、短路、过温度、故障电弧等电气故障进行实时的监控、报警、记录。
同时产品具有超强的防电磁干扰措施、超大容量的信息储存。
系统由终端APP、云服务器、电气火灾监控设备、多个电气火灾监控探测器和多个电气火灾监控探头组成大型监控系统，从而形成多单元、高性能的电气火灾监控系统。
通过电气火灾监控设备，方便地实现对电气火灾监控探测器远程监控，方便地对任意一台电气火灾监控探测器进行实时数据、历史数据查询和修改参数等操作、通过终端的APP可以随时随地的监控用电安全。
《电气火灾监控系统》PPT课件
• 2、如果用在供电距离很长时,供电线路对大 地的分布电容就不能忽视了.在负载发生短 路故障或漏电使设备外壳带电时,漏电电流 经大地形成架路,保护设备不一定动作,这是 危险的.只有在供电距离不太长时才比较安 全.
• 这种供电方式在工地上很少见.
5、几种接线系统比较
一 TN系统中性点直接接地,并引出有中性线.保 护线或保护中性线〔顾名思义,中性线和地线合为 了一体〕属于三相四线制系统,系统有个特点就是, 设备不单独接地,只系统接地,分为TN--C 、TN--S 和TN--C--S 三种. <a> TN--C 系统：整个系统的中性导体和保护导 体是合一的 〔b〕TN--S系统：整个系统的中性导体和保护导 体是分开的 〔c> TN--C--S系统：系统中一部分线路的中性 导体和保护导体是合一的
系统.
二、字母含义
• 1 〕第一个字母表示电力〔电源〕系统对地关系.如 T 表示 是中性点直接接地； I 表示所有带电部分绝缘.
2 〕第二个字母表示用电装置外露的可导电部分对地的关 系.如 T 表示设备外壳接地,它与系统中的其他任何接地点 无直接关系； N 表示负载采用接零保护.
3 〕第三个字母表示工作零线与保护线的组合关系. • 如 C 表示工作零线与保护线是合一的,如 TN-C ； • S 表示工作零线与保护线是严格分开的,所以 PE 线称为
三、 电气火灾监控系统安装方式
• 1、 低压配电系统总剩余电流检测 • 单位有独立的变电系统,要监测本单位用电系统的
总体绝缘状态,需检测系统的总剩余电流. • 可将电流互感器安装于变压器接地线中以提供剩
余电流,探测器、报警器可以选用分体式或一体化 结构,如图所示. • 此种剩余电流检测要求供电系统的接地形式为 TN-S系统.
电气火灾监控系统
电气火灾监控系统电气火灾监控系统(由电气火灾监控设备、剩余电流式电气火灾监控探测器、测温式电气火灾监控探测器三部分组合而成)主要解决的是对电气火灾的预防和控制。
隔离故障线路，重要性质负荷线路报警等。
实时提供火灾监控探测器对配电线路、配电设备和大型用电设备所监测的数据采集和传输。
电气火灾监控器安装位置1、高压电缆、绕组、母线排、变压器高低压侧、隔离开关、开关柜、环网柜、互感器、电抗器、刀闸、断路器等高电压大电流设备的接头、触点、触壁、进出线等部位。
2．应在电力总配电箱进线处设置监控器：3．建筑物内人员密集场所和歌舞、娱乐、放映、游艺场所的配电箱进线处设置监控器；4．配电室重要负荷(消防、安防、大型计算机房、通讯机房等)低压出线回路设置监控器等；电气火灾监控系统设计1．明确保护对象的配电系统组成和接地型式；2．电气火灾监控系统信号采集由无线的传感器和接收器定期发射和接收信号、实时记录数据，当温度超过设定温度，系统会以短信通知、语音报警等多种方式通知。
3．系统应有自动和远程手动两种触发装置：4．系统功能主要以监控对象的报警为主。
如确实需要触发控制时应以手动触发为主；5．系统容量应留有一定的裕量。
配电线路和设备的温度报警配电线路和大型用电设备除有漏电监控报警外，还应根据负荷运行情况和线路敷设的环境因素，设温度监测报警，如在电气竖井内设置温度监控器动态检测电缆和插接式母线温升情况。
配电设备的温度报警主要对干式变压器设置高温报警．以上报警信号送至电气火灾监控系统。
选用温度报警方式时，应根据线路和设备所提供的耐热特性及允许温升的资料设定温度报警参数．其值一般规定为小于允许耐热温度5℃。
电气火灾监控系统的设备性能要求1．可探测泄漏电流信号：2．可探测电气联接点处温度信号：3．报警电流值应可调；4．具有自动巡检功能；5．具有发出声光报警．准确报出探测点地址，并监视探测点的变化．打印故障报表功能：6．储存各种故障及操作试验信号，信号储存时间不应少于12个月：7．系统监控主机应有良好的兼容性。
电气火灾监控系统(一)2024
电气火灾监控系统（一）引言：电气火灾监控系统是一种用于预防和监测电气火灾的重要设备，它能及时发现电气设备的异常，提供及时警告和报警，以保障人们的生命财产安全。
本文将分析电气火灾监控系统的原理、组成、应用以及优势，为读者提供深入了解该系统的综合知识。
正文：一、监控系统原理1.1 确定电气火灾的特征与机理1.2 定位和识别电气火灾的风险源1.3 设计有效的监控算法和模型1.4 探测和识别异常信号1.5 具备远程控制和通信功能二、监控系统组成2.1 传感器和检测器系统2.1.1 温度传感器的应用2.1.2 烟雾传感器的作用2.1.3 电气火花和电弧探测器的原理2.2 控制和警报系统2.2.1 系统监控和报警的主控模块2.2.2 报警信号和警示装置2.2.3 数据处理和记录模块2.3 远程监控和管理2.3.1 远程报警和监控中心2.3.2 远程控制和调试功能2.3.3 数据存储和备份技术三、监控系统应用3.1 住宅和商业建筑3.2 工业生产场所3.3 公共交通设备3.4 医疗机构和实验室3.5 学校和大型活动场所四、监控系统优势4.1 提高安全性和可靠性4.2 提前预警和防止火灾蔓延4.3 快速准确地定位故障点4.4 提供实时性和远程控制能力4.5 数据分析和记录的便利性五、总结电气火灾监控系统的发展为电气设备的安全性提供了有效保障，其监测算法和传感器技术的进步使得系统更加智能化和可靠。
该系统通过远程监控和报警功能，能够迅速发现并处理潜在的电气火灾隐患，提供及时警示，并避免火灾的发生和蔓延，保护人们的生命和财产安全。
在不同的领域和场所应用中，该系统展现了卓越的优势，为人们的日常生活和工作带来了极大的便利性。
电气火灾监控报警系统
电气火灾监控报警系统电气火灾监控报警系统的介绍与作用引言：电气火灾是指由于电器设备、电力线路等电气设施、设备接触火源或者电气设备自身故障引起的火灾。
由于电气设备广泛应用于各个领域，如工厂、商业建筑、住宅区等，电气火灾监控报警系统变得至关重要。
本文将介绍电气火灾监控报警系统的作用、工作原理和应用场景。
一、电气火灾监控报警系统的作用1. 提前发现火灾风险：电气火灾监控报警系统能够实时监测电气设备的工作状态，一旦发现异常情况，如电路过载、短路等，系统将立即报警，提醒相关人员及时采取措施，避免火灾的发生。
2. 快速定位火灾点：电气火灾监控报警系统通过传感器和监控设备，能够准确定位火灾点的位置，帮助消防人员迅速处置火灾，降低火灾造成的损失。
3. 实时报警及处理：当电气火灾监控报警系统检测到火灾风险时，会立即发出声光报警信号，并将报警信息传输到控制中心。
同时，系统还可以根据预设的应急程序，自动执行灭火装置开启、设备断电等操作，以最大程度地控制火势蔓延。
二、电气火灾监控报警系统的工作原理电气火灾监控报警系统主要由传感器、控制器及监控设备组成。
传感器负责监测电气设备的电流、电压、温度等参数，一旦检测到异常情况，将信号传输给控制器。
控制器收到信号后，将触发报警装置，同时将报警信息发送给监控设备及相关人员。
传感器的选择十分重要，不同类型的传感器适用于不同的场景。
如烟雾传感器适用于监测电气设备周围的烟雾浓度，温度传感器适用于监测电气设备温度的变化等。
传感器的准确性和灵敏度直接影响着系统的性能。
控制器是整个系统的核心，负责接收传感器的信号，并根据预设的逻辑判断是否触发报警和应急措施。
控制器还可以与其他系统进行联动，如与建筑自动化系统联动，自动关闭电源，切断电路。
监控设备主要用于记录电气设备的运行状态和报警信息，以供后续分析和研究。
同时，监控设备可以与消防系统、安全系统等进行联动，实现多系统的协同工作。
三、电气火灾监控报警系统的应用场景1. 工业领域：在工厂、仓库等大型场所中，电气设备密集，火灾风险较高。
电气火灾报警监控系统
电气火灾报警监控系统电气火灾报警监控系统是一种专门设计用于监测和预防电气火灾的高科技设备。
它通过实时监测电气线路中的电流、电压、温度等参数，及时发现异常情况，并通过报警系统发出警告，从而避免火灾的发生。
以下是该系统的主要组成部分和工作原理的详细描述。
首先，电气火灾报警监控系统的硬件部分包括传感器、数据采集器、中央处理器和报警装置。
传感器负责实时监测电气线路中的电流、电压、温度等参数，并将这些数据传输给数据采集器。
数据采集器将收集到的数据进行初步处理，然后发送给中央处理器。
中央处理器是系统的大脑，它根据预设的参数和算法对数据进行分析，判断是否存在火灾隐患。
其次，系统的软件部分包括数据处理算法和用户界面。
数据处理算法是系统的核心，它能够根据实时数据和历史数据，准确判断电气线路是否存在过载、短路、漏电等火灾隐患。
用户界面则是系统与用户交互的窗口，它能够显示实时数据、历史数据和报警记录，方便用户监控和管理电气线路的安全状况。
此外，电气火灾报警监控系统还具备远程监控和自动报警功能。
用户可以通过互联网或移动设备远程访问系统，实时查看电气线路的状态。
一旦系统检测到火灾隐患，它会自动发出报警信号，并通过短信、邮件等方式通知用户，确保用户能够及时采取措施，防止火灾的发生。
最后，电气火灾报警监控系统的设计和安装需要遵循相关的安全规范和标准。
系统的设计应考虑到电气线路的实际情况，选择合适的传感器和数据采集器，确保系统的准确性和可靠性。
同时，系统的安装应由专业的技术人员进行，确保系统的稳定性和安全性。
总之，电气火灾报警监控系统是一种有效的火灾预防工具，它通过实时监测和智能分析，为用户带来了更高的电气安全保障。
随着科技的发展和用户需求的增加，该系统将不断完善和升级，为人们的生活和工作提供更加安全的环境。
电气火灾监控资料
对资料管理工作进行定期审计和检查，确保管理制度的执行和监督。
持续优化改进
根据实际情况和管理工作的发展需要，持续优化和改进资料管理制度， 提高管理水平。
05 结语
总结电气火灾监控资料的重要性和管理方法
总结
电气火灾监控资料是预防和应对电气火灾的重要依据，其重要性不容忽视。
管理方法
建立完善的电气火灾监控资料管理制度，明确资料收集、整理、分析、更新等环节的责任和流程，确 保资料的真实性、准确性和完整性。同时，加强人员培训和教育，提高相关人员的安全意识和专业水 平。
电气火灾监控系统是一种用于监测和预防电气火灾的自动化 系统，通过实时监测电气线路和用电设备的运行状态，及时 发现并处理潜在的火灾隐患。
该系统通过安装探测器、传感器等设备，对电气线路中的电 流、电压、温度、电弧等参数进行实时监测，并将数据传输 到中央控制器进行分析和处理。
电气火灾监控系统的组成
01
02
灾监控资料管理的标准化建设。
03
社会化参与
鼓励社会各界积极参与电气火灾监控资料的管理工作，形成政府、企业
和社会共同参与的良好局面。通过加强宣传教育，提高公众对电气火灾
的认知和防范意识，共同维护公共安全。
THANKS FOR WATCHING
感谢您的观看
某化工厂
由于电气设备众多，采用了电气火灾监控系统，实现了对电气设备运行状态的实 时监测，及时发现并处理了多起电气故障，避免了潜在的火灾风险。
04 电气火灾监控资料的管理
资料管理的重要性
保障数据安全
对电气火灾监控资料进行妥善管 理，可以确保数据的安全性和完 整性，避免数据丢失或被篡改。
提高管理效率
防控制室。
电气火灾监控系统规范
电气火灾监控系统规范1、系统概述电气火灾监控系统是为了对电气设备运行过程中可能发生的火灾风险进行监控和报警而设计的一种安全监测系统。
其主要功能包括监测电气设备的温度、电流、电压等参数，检测设备是否存在异常情况，并及时发出报警信号，以便及时采取措施防止火灾的发生。
2、系统组成电气火灾监控系统主要由以下几个模块组成：(1) 传感器模块：用于监测电气设备的温度、电流、电压等参数，并将监测结果传输给控制器模块。
(2) 控制器模块：负责接收传感器模块传输的数据，并进行数据处理和分析，当监测结果超过预设阈值时，发出报警信号。
(3) 报警模块：接收控制器模块发出的报警信号，进行声光报警，提醒现场人员注意火灾风险。
(4) 数据存储模块：用于存储传感器模块采集的数据，以便后续分析和查询。
(5) 控制终端模块：用于对电气火灾监控系统进行操作和设置，可以对监测参数和阈值进行调整。
3、系统设计要求(1) 可靠性要求：系统设计应具有高可靠性，能够实时监测电气设备的状态，准确判断是否存在火灾风险，并及时发出报警信号。
(2) 响应速度要求：系统应能够在最短时间内对异常情况进行处理和响应，确保火灾风险得到及时控制。
(3) 易用性要求：系统应具备简洁明了的操作界面，方便操作人员使用，并提供操作指南和用户手册，以便操作和维护人员掌握正确的使用方法。
(4) 安全性要求：系统设计应考虑安全性问题，包括数据传输的安全性、系统运行的稳定性和设备的防火性能等。
(5) 可扩展性要求：系统应具备良好的可扩展性，能够根据实际需要对传感器的数量和位置进行灵活的调整和改变。
4、系统安装与维护(1) 安装要求：系统安装应由专业人员进行，遵循相关的安装规范，确保各个模块之间的连通性和相对位置的准确性。
(2) 维护要求：系统维护应定期进行，包括对传感器进行校准和更换，对控制器进行检查和维修，以确保系统的正常运行和准确监测。
(3) 备份与恢复：系统应定期进行数据备份，并建立完善的数据恢复机制，以防止数据丢失或损坏导致的监测中断。
电气火灾监控系统由什么组成
电气火灾监控系统由什么组成电气火灾监控系统是一种专门设计用于监测和预防电气火灾的高科技设备。
它通常由以下几个主要部分组成：1. 传感器：传感器是系统的第一道防线，负责实时监测电气线路的电流、电压、温度等参数。
这些传感器可以是电流传感器、电压传感器、温度传感器等，它们能够检测到电气系统中的异常情况，如过载、短路、过热等。
2. 数据采集器：数据采集器负责收集传感器传来的数据，并将这些数据转换成数字信号。
它通常具备一定的数据处理能力，可以对数据进行初步的分析和处理，以便于后续的监控和报警。
3. 控制器：控制器是系统的大脑，它接收来自数据采集器的信号，并根据预设的规则进行判断。
当检测到异常情况时，控制器会立即启动报警程序，并通过声光等方式提醒相关人员。
4. 报警装置：报警装置是系统的重要组成部分，它在检测到电气火灾风险时，会发出明显的声光报警信号，以引起人们的注意。
报警装置可以是声光报警器、短信报警器、自动电话报警器等。
5. 用户界面：用户界面是系统与用户交互的界面，它可以是触摸屏、电脑屏幕或者移动设备上的应用程序。
用户界面允许用户查看实时数据、历史记录、报警日志等信息，并进行相应的设置和操作。
6. 通信模块：通信模块负责将控制器的报警信号和系统状态信息传输到远程监控中心或者用户的移动设备上。
它可以通过有线或无线的方式进行通信，如以太网、Wi-Fi、4G/5G等。
7. 电源：电源为整个系统提供稳定的电力支持，确保系统在各种情况下都能正常工作。
电源通常包括主电源和备用电源，以防止主电源故障时系统停止工作。
8. 辅助设备：辅助设备包括一些增强系统功能和稳定性的设备，如继电器、断路器、隔离开关等。
这些设备可以在检测到电气火灾风险时，自动切断电源，防止火灾的发生。
电气火灾监控系统的这些组成部分相互协作，共同构成了一个高效、可靠的火灾预防和监控体系，为人们的生活和工作环境提供了安全保障。
电气火灾监控系统
电气火灾监控系统介绍电气火灾是指由于电气设备或电气线路故障引发的火灾。
在许多场所，如商业建筑、工厂和住宅区，由于大量电气设备的存在，电气火灾的风险较高。
为了提高火灾安全性，电气火灾监控系统应运而生。
电气火灾监控系统是一种通过监测电气设备和线路，及时发现火灾风险并采取适当的措施来预防火灾的系统。
它可以集成传感器、控制器和警报装置，实现实时监测和警报功能。
工作原理电气火灾监控系统的工作原理包括以下几个步骤：1.传感器监测：安装在电气设备和线路上的传感器会不断地监测电气参数，如电流、电压和温度等。
这些传感器可以通过有线或无线方式与系统连接。
2.数据采集：传感器监测到的数据会被采集并传送到控制器。
控制器可以是一个独立的设备或系统集成在主机中。
3.数据分析：控制器会对传感器采集到的数据进行分析，并根据预设的算法和规则判断是否存在火灾风险。
常见的火灾风险指标包括电流过载、电压波动和温度异常等。
4.警报与控制：当控制器判断存在火灾风险时，会触发警报机制，如发出声音或光线提示。
同时，系统还可以通过控制器与其他设备（如灭火设备、排风设备）进行联动控制，及时采取措施消除火灾风险。
5.数据记录与报告：电气火灾监控系统还可以记录和存储监测数据，并生成相应的报告。
这些数据和报告可以用于事后分析、改进系统性能以及满足监管部门的要求等。
优势电气火灾监控系统具有以下几个优势：1.实时监测：系统能够实时监测电气设备和线路的状态，及时发现潜在的火灾风险，减少火灾造成的损失。
2.高度自动化：系统采用自动化技术，能够自动分析数据并触发相应的警报和控制措施，减少人工干预的需求。
3.联动控制：系统可以与其他设备进行联动控制，如与灭火设备或排风设备进行协作，加大灭火效果和火灾控制能力。
4.数据记录与报告：系统可以记录和存储大量的监测数据，并生成详细的报告，有助于事后分析和改进系统性能。
5.可扩展性：系统可以根据需要进行扩展和升级，以适应不同规模和需求的场所。
电气火灾监控系统详细介绍
电气火灾监控系统详细介绍电气火灾监控系统是一种用于监测电气设备和电气线路的火灾风险，及时感知和响应电气火灾的安全设备。
它利用先进的传感器技术和智能分析算法，能够在火灾发生前及时探测异常情况，提醒人员采取相应的应急措施，有效预防和减少火灾的发生，保障人员和财产的安全。
1.火灾传感器：火灾传感器是电气火灾监控系统的核心部件之一、它能够感知电气设备和电气线路中的温度、电流、电压、短路、漏电等异常情况，并将这些信息传输给监控系统。
常见的火灾传感器有温度传感器、电流传感器、电压传感器、短路传感器和漏电传感器等，在不同的监控场景中选择适合的传感器是很重要的。
2.监控主机：监控主机是电气火灾监控系统的中枢控制器，负责接收和处理来自火灾传感器的信息，对传感器数据进行分析和识别，判断是否存在火灾风险，并及时发出警报。
同时，监控主机还能够存储和管理历史数据，以供后续的分析和查询。
4.远程监控系统：远程监控系统是电气火灾监控系统的扩展功能之一，它能够通过互联网等通信网络实现对电气火灾监控系统的远程监控和操作。
用户可以通过手机、电脑等终端设备，随时随地获取监控系统的工作状态、传感器数据、报警信息等，提供更加便捷、灵活的监控方式。
1.数据采集：火灾传感器会实时采集电气设备和电气线路中的各种参数数据，如温度、电流、电压、短路、漏电等数据。
2.数据传输：传感器将采集到的数据传输给监控主机，通过有线或无线通信方式进行数据传输。
3.数据处理：监控主机对传输过来的数据进行分析和识别，判断是否存在异常情况，并进行相应的处理。
4.报警触发：当监控主机判断存在火灾风险时，触发报警装置发出警报信号，提醒人员采取相应的应急措施。
5.远程监控：用户可以通过远程监控系统随时随地获取监控系统的运行状态和报警信息，并进行操作，提供更加方便、灵活的监控方式。
电气火灾监控系统的应用领域非常广泛，特别是对于电力、化工、石油、冶金、煤矿等高危行业来说尤为重要。
电气火灾监控系统简介PPT课件
提高消防安全意识
宣传教育
通过电气火灾监控系统的宣传和 教育，提高人们对于电气火灾的
认识和重视程度。
培训演练
组织消防安全培训和演练，提高员 工的消防安全意识和自救互救能力。
制度建设
建立健全消防安全管理制度，明确 各级人员的消防安全责任，形成全 员参与的消防安全工作格局。
及时发现并处理电气火灾隐患
快速响应
电气火灾的危害
01
02
03
人员伤亡
电气火灾常常伴随着浓烟、 高温和电击，极易造成人 员伤亡。
经济损失
火灾造成的财产损失巨大， 包括直接财产损失和间接 经济损失。
环境破坏
火灾产生的烟雾和有害气 体对环境造成污染。
02
电气火灾监控系统概述
定义与功能
01 定义
02 实时监测
03 报警功能
04 数据记录
仓库
仓库中储存了大量的易燃物品，一旦发生火灾后果不堪设想。安装电气火灾监控 系统可以实时监测电气线路的运行状态，预防因电气故障引发的火灾事故。
公共设施
学校
学校内的电气设备较多，如教室的投 影仪、电脑等。通过电气火灾监控系 统，可以实时监测电气线路的运行状 态，确保师生的安全。
医院
医院内的电气设备较多，如医疗设备 、照明设备等。为了保障患者的安全 和医疗设备的正常运行，安装电气火 灾监控系统是十分必要的。
系统可以记录历史数据， 方便对电气火灾隐患进行 分析和追溯。
通过物联网技术，实现远 程监控和远程控制，提高 管理效率和响应速度。
系统的组成
01
02
03
04
监控主机
是系统的核心部分，负责接收 各个探测器的数据，进行分析
电气火灾监控系统组成
电气火灾监控系统组成电气火灾监控系统是一种专门设计用于预防和控制电气火灾的高科技设备。
它通过实时监测电气线路的电流、电压、温度等参数，及时发现电气故障和异常，从而避免火灾的发生。
该系统由多个关键组件组成，以下是其主要组成部分的详细描述：1. 监控主机：监控主机是整个系统的控制中心，负责接收来自各个传感器的数据，并进行分析处理。
它通常具备数据处理、存储、报警和远程通信等功能。
监控主机的稳定性和处理能力直接影响到整个系统的可靠性和响应速度。
2. 传感器：传感器是系统的眼睛和耳朵，负责实时监测电气线路的状态。
常见的传感器包括电流传感器、电压传感器、温度传感器等。
这些传感器能够检测到电气线路中的异常电流、电压波动或温度升高，并及时将数据传输给监控主机。
3. 显示单元：显示单元用于展示系统的实时状态和历史数据，便于操作人员进行监控和分析。
它通常包括液晶显示屏、指示灯和按键等，能够直观地显示电气线路的电流、电压、温度等参数，以及系统的报警状态。
4. 报警系统：当监控主机检测到电气线路出现异常时，报警系统会立即启动，发出声光报警信号，提醒相关人员采取紧急措施。
报警系统可以是独立的，也可以与监控主机集成在一起。
5. 通信模块：通信模块负责将监控主机的数据传输到远程监控中心或控制室。
它可以通过有线或无线的方式进行数据传输，确保信息的实时性和准确性。
通信模块的稳定性和传输速度对于实现远程监控和快速响应至关重要。
6. 电源模块：电源模块为整个系统提供稳定的电源。
它通常包括电源适配器、电池和备用电源等，确保在主电源发生故障时，系统仍能正常运行。
7. 软件系统：软件系统是监控主机的大脑，负责处理和分析传感器收集的数据，以及控制报警和通信模块。
它通常包括操作系统、数据库和应用程序等，能够实现数据存储、分析、报警和远程通信等功能。
8. 安装配件：为了确保系统能够稳定地安装在电气线路上，还需要一些安装配件，如电缆、连接器、支架和紧固件等。
三江电气火灾监控系统
三江电气火灾监控系统三江电气火灾监控系统是一套集成了多种高科技手段的现代安全监控系统，旨在通过实时监测和智能分析，有效预防和控制电气火灾的发生。
该系统通过精确的传感器网络，对电气设备的温度、电流、电压等关键参数进行实时监控，一旦发现异常，系统会立即发出警报，并通过智能分析，提供火灾发生的可能性和紧急程度，为及时采取应对措施提供科学依据。
系统的核心组成部分包括：1. 高精度传感器：这些传感器被安装在电气设备的关键部位，能够实时监测温度、电流、电压等参数的变化。
2. 数据采集模块：负责收集传感器传输的数据，并进行初步处理。
3. 智能分析引擎：利用先进的算法对收集到的数据进行分析，识别潜在的火灾风险。
4. 报警系统：一旦检测到异常情况，系统会立即通过声光报警、短信、邮件等多种方式通知相关人员。
5. 用户界面：提供直观的操作界面，使操作人员能够轻松查看系统状态、历史数据和报警记录。
6. 远程监控功能：允许用户通过互联网远程访问系统，实时监控电气设备的运行状态。
7. 自动化控制：在某些情况下，系统可以自动切断电源，以防止火灾的发生。
三江电气火灾监控系统的设计充分考虑了现代建筑和工业设施的复杂性，能够适应各种环境和条件。
系统的安装和维护也非常简单，不需要专业人员即可完成。
此外，系统的扩展性也非常强，可以根据用户的实际需求，添加更多的传感器和功能模块。
通过使用三江电气火灾监控系统，可以显著提高电气设备的安全性，减少火灾事故的发生，保护人民的生命财产安全。
同时，系统的智能分析和自动化控制功能，也大大减轻了操作人员的工作压力，提高了工作效率。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
• 电气火灾系统中的剩余电流互感器的安装需与配电柜厂家协商,在 安装配电柜内设备/线路时同步安装。 • 主机与探测器的通讯线（RS485通讯）须为线径1.5mm2以上屏蔽双 绞线，并单独穿线管,屏蔽网一端良好接地。 • 三相四线供电方式须改为三相五线供电方式， PE线不得穿过剩余 电流互感器。 • 穿过剩余电流互感器的N线，不得作为PE线重复接地。 • 新国标规定探测器与剩余电流互感器距离不得超过5米。
盛赛尔产品介绍-system sensor
38
电气火灾系统的应用
• 高价值，重要场所 博物馆、图书馆、档案 室、美术馆
• 水利水电站 • 电力系统变电所 • 地铁、隧道
• 人员聚集场所 剧场、影剧院、展览 馆、酒吧、夜总会、 医院、机场、火车站 等
• 厂房、仓库
• 旅馆、饭店、公寓、 公共住宅 盛赛尔产品介绍-system sensor
盛赛尔产品介绍-system sensor
17
工控式电气火灾监控设备
盛赛尔产品介绍-system sensor
18
设置探测器数量
盛赛尔产品介绍-system sensor
19
历史记录查看
盛赛尔产品介绍-system sensor
20
CRT图形监控软件
盛赛尔产品介绍-system sensor
○每栋（或单元）居住建筑的总电源进线处
注：●表示应设置； ○表示宜设置
盛赛尔产品介绍-system sensor
15
测温式电气火灾监控探测器设置部位
测温式电气火灾监控探测器设置部位 系统保护对象分级 树干式配 电回路出 线端 ● ● ● ● 放射式配 电回路出 线端或进 线端 ● ● ● ● 有可能产 电缆接头、 生过热型 分支头及 故障的配 接线处 电设备 ● ● ● ● ○ ○ ○ ○
21
报警/故障信息的显示
盛赛尔产品介绍-system sensor
22
实时曲线图
盛赛尔产品介绍-system sensor
23
回路编辑功能
• 修改地址描述 • 读取报警值 • 修改报警值
盛赛尔产品介绍-system sensor
24
现场调试
• 监控设备的调试 • 总线检测 • 探测器调试 • 系统整体调试
●
● ○ ○ ○ ○
●
● ○ ○ ○ ○
○
○ ○ ○ ○ ○
○每栋（或单元）居住建筑的总电源进线处
注：●表示应设置； ○表示宜设置
工控式电气火灾监控设备
SSDH-J620：
• 随机面板8.4寸液晶可接图形显示终端，双屏显示不同操作及工作界面， 用户可选择触摸屏 • 主机与探测器的通讯线（RS485通讯）：线径1.5mm2以上屏蔽双绞线，
盛赛尔产品介绍-system sensor
12
测温式探测器安装示意图
测温探头直接绑扎
在被测电缆上。
测温式探测器
测温探头
盛赛尔产品介绍-system sensor
13
感温探针的安装
盛赛尔产品介绍-system sensor
14
剩余电流式电气火灾监控探测器设置部位
系统保护对象分级 特级 十九层及十九层以上的居住建筑 一类建筑 剩余电流式电气火灾监控探测器设置部位 正常照明 ● ● ● ● ● 正常动力 ● ○ ● ● ● 应急照明 ● ● ● ● ● 消防动力 ● ○ ● ● ●
39
• 学校
电气火灾监控系统– 成功案例
1、上海世博会中国馆
项目介绍： ◆ 位于世博园区浦东世博轴东侧，世博演艺中心南侧，亚洲国家展馆西侧，处于世博会园区浦东区域主 入口的突出位置。 ◆ 总建筑面积：75000平方米 ◆ 项目信息：中国馆由国家馆、地区馆和港澳台馆三个部分组成。国家馆高63米，架空层高33米，架空 平台高9米，上部最大边长为138米乘以138米，下部四个立柱外边距离70.2 米，建筑面积约为2.7万平 方米。地区馆高13米，建筑面积约4.5万平方米，港澳台馆建筑面积约3000平方米。 电气火灾监控系统简介： ◆ 系统品牌：SYSTEM SENSOR ◆ 控制机型号和数量： 2台SSDH-J610R主机 1套电气火灾监控软件 223台剩余电流探测器 1076套剩余电流互感器
楼层配电箱
盛赛尔产品介绍-system sensor
33
互感器的选择
盛赛尔产品介绍-system sensor
34
互感器的选择
盛赛尔产品介绍-system sensor
35
系统配置计算
盛赛尔产品介绍-system sensor
36
系统配置报价
盛赛尔产品介绍-system sensor
37
注意事项
27
漏电报警系统图
盛赛尔产品介绍-system sensor
28
配电柜系统图盛赛尔产品介绍-sstem sensor29
配电柜系统图
盛赛尔产品介绍-system sensor
30
干线系统图
盛赛尔产品介绍-system sensor
31
干线系统图
盛赛尔产品介绍-system sensor
32
盛赛尔产品介绍-system sensor
4
标准
• GB50096-1999（2003版）《住宅设计规范》6.5.2条第七项 • 每幢住宅的总电源进线断路器，应具有漏电保护功能 • 《建筑电气火灾预防要求和检测方法》明确要求：为防止电气设 备和线路漏电火灾，应在电源进线端设置自动切断电源或报警的 剩余电流动作保护器。 • GB13955-2005《剩余电流动作保护装置的安装和运行》提出： 企事业单位的建筑物和住宅应采用分级保护，建筑物电源端的剩 余电流保护装置应满足防电器火灾的功能要求。 • 城镇配电网，在用电单位内采用分级保护时，还应考虑采用防电 气火灾的剩余电流保护装置。 • 目前送审的GB14287-2XXX《电气火灾监控系统》,主要增加了电干 扰试验项目，设定了独立式探测器的最大路数的限制。
11
测温式电气火灾探测器
SSDH-C615 • 独立式数码管显示8路测温式电气火灾探测器 • 探测器与互感器之间采用双绞线。 • 最多可接8路测温探头 • 8个通道可实时显示检测参数 • 具有自检、报警参数设置功能 • 具有报警、故障声光显示功能 • 可独立工作 • 报警温度在55 ℃ ~140℃连续可调（步长1度） • 提供2组报警继电器输出 • 控制器工作电源：AC220V/50HZ
盛赛尔产品介绍-system sensor
9
剩余电流探测器安装示意图
安装布线时，必须
严格区分N线和PE线。
穿过剩余电流互感
剩余电流探测器
器的N线，不得作为 PE线重复接地。
PE线不得穿过剩余
电流互感器。
互感器
盛赛尔产品介绍-system sensor
10
剩余电流互感器的安装
盛赛尔产品介绍-system sensor
电气火灾监控系统介绍
盛赛尔电气火灾监控系统
盛赛尔产品介绍-system sensor
2
主要内容
• 第一部分：相关标准 • 第二部分：产品及应用 • 第三部分：如何做系统配置
盛赛尔产品介绍-system sensor
3
第一部分：标准
• 1993年颁布了第一个电气火灾标准GB14287-1993《防火漏电电流 动作报警器》 • GB50045-95（2005版）《高层民用建筑设计防火规范》 • 《高规》第9.5条 • 9.5漏电火灾报警系统 • 9.5.1高层建筑内火灾危险大、人员密集场所宜设置漏电火灾报警 系统。 • GB14287-2005《电气火灾监控系统》 • GB50016-2006《建筑设计防火规范》 • 《建规》第11.2.7条 • 按一级负荷供电且建筑高度大于50米的乙类、丙类厂房和丙类库 房等五类场所和设备宜设置漏电火灾报警系统。 • 按二级负荷供电的剧院、电影院、商店、展览馆、广播电视楼、 电信、财贸金融楼和室外消防用水量大于25L/S的其他公共建筑。
一 级
建筑高度不超过24m的公共建筑及建 筑高度超过24m的单层公共建筑 工业建筑
地下公共建筑
十层至十八层的居住建筑 二类建筑 二 级 建筑高度不超过24m的公共建筑 工业建筑 地下公共建筑
●
● ● ● ●
●
○ ○ ● ○
●
● ● ● ●
●
○ ○ ○ ○
●每栋（或单元）居住建筑的总电源进线处
三级
十层以下的居住建筑
单独穿线管。
• • • • 最长1200米，距离超过500米时，建议加装中继器。 结构：标准4U机箱,可根据现场情况用户选配琴台或柜式机箱 强大的联网能力，支持TCP/IP协议 可接GPRS无线短信平台 (CF卡容量4G,可存10000条以上) • 单回路可接256个探测器 (通过对产品硬件及软件的部分调整，可扩充4-6回路) • 数据传输：采用屏蔽双绞线，通过转换接口可连接光纤，距离20公里 • 事件记录容量：无限（报警、故障、复位）；
盛赛尔产品介绍-system sensor
25
常见问题分析
工程中出现的现象 通讯线接错，LA\LB接反 通讯端子接入其他线 主机找不到探测器，报探测器故障 通讯端子未接 探测器地址设错（地址重复） 探测器地址不连续 主机重复报同一探测器故障 其它线路对探测器产生干扰，距离近 通讯线未采用屏蔽双绞线 原因
壁挂式电气火灾监控设备
SSDH-J610R： • • • • • • • • • 主机与探测器的通讯线（RS485通讯）：线径
1.5mm2以上屏蔽双绞线，单独穿线管。
最长1200米，距离超过500米时，建议加装中继器。 监控主机容量：可配接128点探测器。 报警时间≤30秒 报警时提供8组报警继电器输出 控制器工作电源：AC220V/50HZ 短信提示（可选） 符合标准：GB14287.1-2005 具备EMC电磁兼容检验报告，全国仅两家 具备此报告（施耐德万高和盛赛尔）
