设备和管道的电伴热一、电伴热的概念及应用电伴热就是用电作为外部热源将热能供给管道系统，通常以自限温电热带对管道或设备进行伴热保温。
电伴热不但适用于蒸汽伴热的各种情况，而且能解决蒸汽伴热不易解决的许多问题。
①对于热敏介质管道的伴热，电伴热能有效地进行温度控制，可以防止管道过热。
②需要维持较高温度的管道伴热，一般维持温度超过150℃，蒸汽伴热比较困难，而电伴热则比较容易。
③非金属管道的伴热，一般不可能采用蒸汽伴热，可用电伴热。
④不规则外形的设备如泵类，由于电伴热产品柔软、体积小，可以紧靠设备外敷设，能有效地进行伴热。
⑤较偏远地区，没有蒸汽或其他热源的地方。
⑥长输管道的伴热。
⑦较窄小空间内管道的伴热等。
电伴热的典型结构如图所示。
电伴热的典型结构图1—电源接线盒；2—自调控伴热带；3—电伴热标签；4—保温层及其他外保护层；5—T形伴热带连接盒；6—伴热带的尾端；7—聚酯纤维带二、电伴热的方法①感应加热法：在管道上缠绕电线或电缆，当接通电源后，由于电磁感应效应产生热量，以补偿管道的散热损失，维持操作介质的温度。
感应加热的费用太高，限制了这种方法的发展。
②直接通电法：在管道上通以低压交流电，利用交流电的集肤效应产生的热量，维持管道温度不降。
它的优点是投资少、加热均匀，但在有支管、环管、变径和阀件的管道上很难使用，只适用于长输管道。
③电阻加热法：利用电阻体发热补偿管道的散热损失，以维持其操作温度。
国内外广为应用的电伴热产品多属于电阻体发热产品。
三、电伴热产品的选型和计算选用电伴热产品，主要依据工艺条件、环境情况、管道设计、管道所在区域的爆炸危险性分类。
一般按下列步骤选型和计算。
1.需伴热的管道散热损失计算按公式（参照规范SH 3040-2012）计算出每米管道的散热损失量（W/m）。
式中：Di一保温层内径，m；D。
—保温层外径，m；a—保温层外表面向大气的放热系数，W/m²·℃；ai一保温层内加热空间空气向保温层的放热系数，W/m²·℃，一般取13.95；λ—保温材料制品导热系数，W/m·℃；t-被伴介质温度，℃；ta—环境温度，℃；K—热损失附加系数，取1.15~1.25；q1—带伴热的管道热损失，w/m；2.产品系列的选择①确定工作电压，一般为220V（交流电）。
电伴热带在使用前应掌握的知识

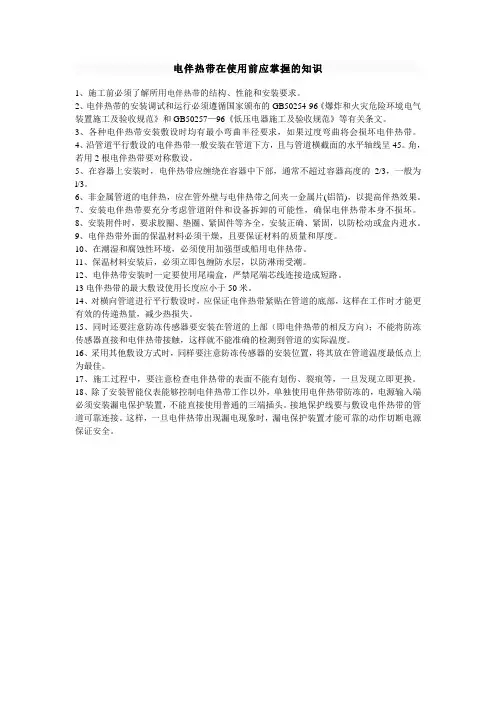

电伴热带在使用前应掌握的知识1、施工前必须了解所用电伴热带的结构、性能和安装要求。
2、电伴热带的安装调试和运行必须遵循国家颁布的GB50254-96《爆炸和火灾危险环境电气装置施工及验收规范》和GB50257—96《低压电器施工及验收规范》等有关条文。
3、各种电伴热带安装敷设时均有最小弯曲半径要求，如果过度弯曲将会损坏电伴热带。
4、沿管道平行敷设的电伴热带一般安装在管道下方，且与管道横截面的水平轴线呈45。
角，若用2根电伴热带要对称敷设。
5、在容器上安装时，电伴热带应缠绕在容器中下部，通常不超过容器高度的2/3，一般为l/3。
6、非金属管道的电伴热，应在管外壁与电伴热带之间夹一金属片(铝箔)，以提高伴热效果。
7、安装电伴热带要充分考虑管道附件和设备拆卸的可能性，确保电伴热带本身不损坏。
8、安装附件时，要求胶圈、垫圈、紧固件等齐全，安装正确、紧固，以防松动或盒内进水。
9、电伴热带外面的保温材料必须干燥，且要保证材料的质量和厚度。
10、在潮湿和腐蚀性环境，必须使用加强型或船用电伴热带。
11、保温材料安装后，必须立即包缠防水层，以防淋雨受潮。
12、电伴热带安装时一定要使用尾端盒，严禁尾端芯线连接造成短路。
13电伴热带的最大敷设使用长度应小于50米。
14、对横向管道进行平行敷设时，应保证电伴热带紧贴在管道的底部，这样在工作时才能更有效的传递热量，减少热损失。
15、同时还要注意防冻传感器要安装在管道的上部（即电伴热带的相反方向）；不能将防冻传感器直接和电伴热带接触，这样就不能准确的检测到管道的实际温度。
16、采用其他敷设方式时，同样要注意防冻传感器的安装位置，将其放在管道温度最低点上为最佳。
17、施工过程中，要注意检查电伴热带的表面不能有划伤、裂痕等，一旦发现立即更换。
18、除了安装智能仪表能够控制电伴热带工作以外，单独使用电伴热带防冻的，电源输入端必须安装漏电保护装置，不能直接使用普通的三端插头。
接地保护线要与敷设电伴热带的管道可靠连接。
