化肥厂造粒塔-施工组织设计
河北公司万吨复合肥m造粒塔工程项目施工组织设计方案
目录第一章编制依据及工程目标4第1 节编制依据4第2 节工程目标4第二章工程简况5第1 节基本简况5第2 节本区气象资料5第3 节地形地貌6第4 节水文地质及长江水文资料6第5 节地下水6第6 节外部交通状况6第7 节本工程的特点和难点7第8 节本工程采用的主要施工规范和标准7第三章施工准备8第1 节做好施工技术准备8第2 节物质材料准备8第3 节施工现场准备9第4 节施工队伍准备9第四章施工部署10第1 节施工准备阶段10第2 节主要分部工程的施工部署10第3 节现场临时施工用水用电11第五章主要施工方案及方法12第1 节建筑物测量定位、放线，标高引测，沉降观测13第2 节基础土方开挖施工方案14第3 节基础钢筋工程15第4 节基础砼及砼后浇带施工15第5 节砼加强带的构造要求和施工特点17第6 节设备基础施工17第7 节主体结构钢筋工程18第8 节模板工程及拟采用模板材料，模板支撑19第9 节电梯间框架模板施工20第10 节电梯井模板21第11 节刮糙层柱、梁板模板22第12 节梁柱模板的计算22第13 节砼工程24第14 节砌体工程施工方法25第15 节脚手架工程施工方法25第16 节钢结构施工方案26第17 节钢结构吊装28第18 节楼地面施工30第19 节内墙粉刷31第20 节内外墙防腐涂料32第21 节防水工程3232第22 节2L-1 、3L-1 劲性钢筋砼劲性骨架施工方案第23 节门窗工程33第24 节水电安装工程34第六章液压滑动模板施工方案34第1 节滑模的施工部署34第2 节滑模施工准备34第3 节液压滑升模板施工工艺要点34第4 节滑模施工的劳动组织37第5 节滑模施工主要机械设备计划37第6 节滑模工程的钢筋工程38第7 节滑模工程的砼及滑升38第8 节筒体内外壁的粉刷38第9 节滑模施工中主要问题的处理38第10 节滑模拆除39第七章现场施工组织及组织机构图39第1 节现场施工组织39第2 节工程组织机构39第八章施工进度管理及进度保证措施40第1 节施工进度计划40第2 节进度保证措施40第九章施工质量管理措施及保证体系40第1 节质量管理目标40第2 节质量管理机构及职责41第3 节主要管理职责41第4 节质量管理总则42第5 节施工过程的质量管理42第6 节质量技术保证措施43第7 节施工材料的质保措施43第8 节主要分项工程的质量保证措施44第十章施工安全生产保证措施46第1 节施工安全生产保证体系46第2 节现场交通安全和防护46第3 节现场安全用电及机械防护46第4 节现场施工人员的安全防护47第5 节施工现场深基础的安全防护47第6 节现场防火47第7 节安全检查47第8 节工程安全重点防护措施4848第9 节土方坍塌、高空坠落、触电、物体打击等重点防护第10 节钢结构施工的安全管理49第11 节安全奖罚制度及安全资料管理50第12 节安全防护设备50第13 节滑模安全施工50第十一章文明施工管理50第1 节建立文明生产管理机构50第2 节现场文明管理措施51第3 节文明施工检查措施51第4 节临时设施及驻地管理52第5 节治安管理52第6 节环境保护52第7 节主要环境保护措施53第十二章施工总平面布置图53第1 节现场施工区布置53第2 节施工现场临时用电布置53第3 节施工现场临时给水排水布置54第十三章季节性施工54第十四章成品保护54第1 节成品保护细则54第2 节制定成品保护措施55第3 节成品保护具体要求55第4 节成品保护管理措施57第十五章工程竣工与回访回修57第1 节工程竣工57第2 节工程的回访回修57第3 节主要回访回修措施57编制依据及工程目标第一节编制依据河北**化工有限公司20万吨复合肥110m造粒塔的施工图纸；国家相关施工规范、标准；现场实地踏勘调查的有关资料。
造粒塔施工方案
硝基复合肥造粒塔提升机（斗提机）施工技术管控方案编制：审核：批准：鲁西工业装备二0一四年五月一日目录一、简述（工程概况、结构构造）二、用途三、特点四、提升机安装说明五、斗提机现场配备一、简述1.工程概况本工程为鲁西化工集团硝基复合肥项目硝铵复合单元进行造粒塔提升机、壳体、斗提机、振动筛安装，本工程塔高约120米。
2、要紧结构部件：上部区段、传动滚筒（包胶）、中间机壳（双通道）、通风节、下部区段、改向滚筒（鼠笼式）、驱动装置通道）、通风节、下部区段、改向滚筒（鼠笼式）、驱动装置二：用途本提升机有两种料斗：深型料斗和浅型料斗。
深型料斗一样输送干燥、松散、易抛出、流动性好的物料。
如：水泥、煤块、碎石、粮食等物料。
浅型料斗一样输送潮湿的、易结块的、难抛出的物料。
如：湿沙、化肥、石膏等物料。
三：特点TGD斗式提升机具有输送量大、提升高度高、运行平稳、利用寿命长等特点。
头尾节及中间节全数进行密封处置。
传动装置结构紧凑，电机功率偏小（30KW一下）选用弹性联轴器，电机功率较大（30KW以上）的选用液力偶合器，实现柔性传动，既能保证运转平稳，又能有利的爱惜了电机、减速机。
改向传动采纳鼠笼式滚筒，保证钢丝带不打滑、运转平稳，且回料能够从尾轴两头流出，从而保证尾滚筒不沾料。
拉紧装置为自动平稳时重锤张紧，调剂维修方便。
这种提升机最大提升高度120m二、最大提升高度为提升机轴距C。
四：提升机的安装说明斗式提升机机体分成各个部份，由制造厂现场进行指导安装。
由于斗式提升机为垂直式，因此安装提升机的基础经受着提升机的全数重量，在提升机安装前必需对基础布置进行检查。
安装提升机按以下顺序进行：在基础上依照基础设计基础螺栓（或钢板预埋件），将提升机下部区段临时紧固（或焊接）于基础上，在下部区段上依次安装中间节四开门装配节，中间标准节，如有非标准节，应将所有的标准节安装完毕以后，安装上部区段前将非标准节安装上，再连接上部区段的头罩，然后安装驱动平台，在传动平台上安装减速机、电机。
湖北某尿素造粒塔(滑升模)施工组织设计
施工准备第一节做好施工技术准备3.1.1 做好调查工作（1）气象、地形和水文地质的调查掌握气象资料，以便综合组织全过程的均衡施工，制定秋、冬季、雨季、大风天气的施工措施，根据水文地质及气象情况，相应地采取有效的防排水措施。
（2）各种物质资源和技术条件的调查由于施工所需物质资源品种多，数量大，故应对各种物质资源的生产和供应情况、价格、品种等进行详细调查，以便及早进行供需联系，落实供需要求。
由于施工用水、用电量均对施工影响较大，用电的起动电流大，负荷变化多，移动式、手动式用电机具多，因此，对水源、电源等的供应情况应做具体落实，包括给水的水源、水量、压力、接管地点；供电的能力、线路距离等。
本工程要重点做好现场商品砼、液压滑动模板及液压滑动模板的成套设备、塔吊，现场砼的集中搅拌站的设置，要充分做好准备。
3.1.2 做好与设计的结合工作由公司技术部门组织项目部相关人员认真学习图纸，并进行自审、会审工作，以便正确无误地施工。
通过学习，熟悉图纸内容，了解设计要求施工达到的技术标准，明确工艺流程。
进行自审，组织各工种的施工管理人员对本工种的有关图纸进行审查，熟悉和掌握图纸中细节。
组织各专业施工队伍共同学习施工图纸，商定施工配合事宜。
组织图纸会审，由设计方进行交底，理解设计意图及施工质量标准，准确掌握设计图纸中的细节。
3.1.3 认真编制标后液压滑动模板的施工组织设计由技术部门认真编制该工程的施工组织设计，作为工程施工生产的指导性文件。
3.1.4 编制施工图预算和施工预算由预算部门根据施工图、预算定额、施工组织设计、施工定额等文件，编制施工图预算和施工预算，以便为施工作业计划的编制、施工任务单和限额领料单的签发提供依据。
第一节物质材料准备3.2.1 建筑材料的准备1)根据施工组织设计中的施工进度计划和施工预算中的工料分析，编制工程所需的材料用量计划，做好备料、供料工作和确定仓库、堆场面积及组织运输的依据。
2)根据材料需用量计划，做好材料的申请、订货和采购工作，使计划得到落实。
湖北某尿素造粒塔施工组织设计
湖北某尿素造粒塔施工组织设计1. 引言本文档规划了湖北某尿素造粒塔的施工组织设计。
尿素造粒塔是尿素生产流程中的关键设备，施工组织设计对于确保施工质量、提高施工效率具有重要意义。
本次施工组织设计的目标是确保湖北某尿素造粒塔施工过程中的安全性、质量和进度的统一。
具体包括：1.实施有效的安全管理措施，确保施工人员的人身安全；2.制定详细的施工计划，确保施工质量的达标；3.合理调配施工资源，提高施工效率。
3.1 施工流程安排施工流程安排是指按照工序和时间顺序规划施工活动。
针对湖北某尿素造粒塔，施工流程安排包括以下主要内容：1.施工前准备：包括场地清理、工程测量、施工计划制定等；2.基础施工：包括基坑开挖、基础混凝土浇筑等；3.主体施工：包括制粒塔主体钢结构安装、设备安装等；4.钢结构喷漆和防腐处理；5.检验和调试：包括机械设备的检验、调试等。
3.2 施工资源调配为了提高施工效率，需要合理调配施工资源。
具体包括：1.人力资源：根据施工计划确定所需人员数量和工种，并合理安排人员排班；2.机械设备：根据施工工艺和施工量确定所需机械设备种类和数量，并确保设备的正常运行；3.施工材料和工具：根据施工计划确定所需材料和工具的种类和数量，并进行采购和管理。
3.3 安全管理措施为确保施工过程中的安全性，需要制定有效的安全管理措施。
具体包括：1.设立安全责任人和安全监督员，负责监督施工现场的安全情况；2.制定施工安全技术措施和操作规程，确保施工人员的安全操作；3.安排安全教育和培训，提高施工人员的安全意识和技能；4.定期检查施工现场，发现并消除安全隐患。
4. 施工组织设计计划根据前述内容，编制了湖北某尿素造粒塔施工组织设计计划。
具体计划如下：施工阶段工期资源调配安全管理安排施工前准备1周人力资源、机械设备安全责任人、安全规程基础施工2周人力资源、机械设备、材料安全监督员、安全教育主体施工3周人力资源、机械设备、材料安全监督员、安全教育钢结构喷漆和防腐处理1周人力资源、材料安全监督员、安全规程检验和调试2周人力资源、机械设备安全监督员、安全教育5. 总结本文档详细介绍了湖北某尿素造粒塔施工组织设计。
尿素装置造粒塔施工方案
1、编制依据1.1 XX工程公司设计的XX化肥项目尿素装置造粒塔土建施工图1.2 《滑动模板工程技术规范》 GB50113-20051.3 《砼结构工程施工质量验收规范》 GB50204-20021.4 《砼质量控制标准》 GB50164-921.5 《组合钢模板应用技术规范》 GB50214-20011.6 《钢筋焊接及验收规范》 JGJ18-20031.7 《砼强度检验评定标准》 GBJ107-871.8 《钢结构工程施工质量验收规范》 GB50205－20011.9 《建筑施工高处作业安全技术规范》 JGJ80-911.10 《建筑施工安全检查评分标准》 JGJ59-991.11 《建筑机械使用安全技术规范》 JGJ33-20011.12 《建筑工程施工现场供用电安全规范》 GB50194-931.13《建筑施工手册》（第四版）2、工程概述2.1 工程概述XX化肥项目尿素装置造粒塔为全现浇钢筋砼结构，塔身全高97.5m，属圆形构筑物，塔体内径为24m，塔身标高14.1米以下壁厚为500mm，标高14.1m以上壁厚为300mm(喷头层局部塔身壁厚为500mm)；塔身一侧连着楼、电梯间，楼梯间平面尺寸6700×4900mm，壁厚为300mm，砼标号均为C30；在塔底标高8.73m处有一钢筋砼刮料平台，呈斜坡状；塔内喷头层位于85.1m，承水层位于89.8m，均为现浇钢筋混凝土结构，塔顶板、楼梯间顶板标高均为96.2m。
2.2主要实物工程量（筒体滑模部分）2.3 主要施工难点2.3.1 造粒塔筒体结构与电梯楼梯间滑模的同步施工及协调。
2.3.2 为高大构筑物施工，安全防护工作要特别重视。
2.3.3 在主体施工时，要与水电、设备安装等做好相应的配合、协调。
3、施工部署3.1施工进度安排：3.1.1 造粒塔是本项目关键工程，能否按期完工，直接影响到本项目能否按期联动试车。
考虑到滑模平台制作的时间，必须在开工后第一个月做好滑模施工的一切准备工作。
造粒塔施工方案(新化)

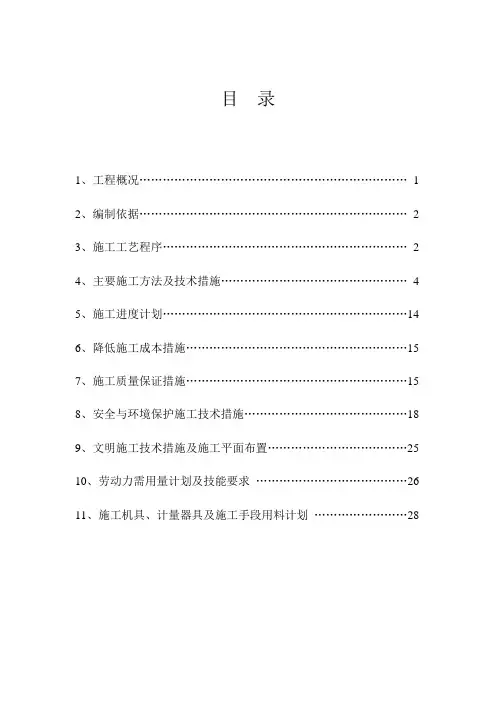

目录1、工程概况 (1)2、编制依据 (2)3、施工工艺程序 (2)4、主要施工方法及技术措施 (4)5、施工进度计划 (14)6、降低施工成本措施 (15)7、施工质量保证措施 (15)8、安全与环境保护施工技术措施 (18)9、文明施工技术措施及施工平面布置 (25)10、劳动力需用量计划及技能要求 (26)11、施工机具、计量器具及施工手段用料计划 (28)1、工程概况1.1工程简介新疆新化化肥有限责任公司硝铵技改项目造粒塔设备由赛鼎工程有限公司设计，此设备为常压容器，塔外型尺寸为7530×53700，上顶平，下锥形，材质壳体为0Cr17Ni12Mo2+022Cr19Ni10+1060+5A05+5A02，设备净质量63805kg。
由于设备外型尺寸太大，采用地面平台上预制、基础上分片组装。
具体技术参数如下：1.2 工程名称及工程相关单位a、工程名称：新疆新化公司13.5万吨/年多孔硝铵技改项目造粒塔设备制作、安装工程b、工程地点：新疆新化化肥有限责任公司硝铵技改项目施工现场c、建设单位：新疆新化化肥有限责任公司d、设计单位：赛鼎工程有限公司（原化学工业第二设计院）e、施工单位：中化二建集团有限公司新化工程项目部1.3工程施工特征及特点1.3.1设备外形尺寸较大，且均安装于混凝土框架内，采用地面平台上预制、基础上分片组装，对预制精度要求高，施工难度较大。
1.3.2设备均为板式结构、壁板较薄（δ=5mm），结构复杂，施工难度较大。
1.3.3设备材质为铝和不锈钢，焊接变形大，需特别加强焊接变形控制。
施工过程中避免受铁制材料的污染，防止表面擦伤和划伤。
1.3.4高空作业多，安全风险高，需加强高空作业安全防范。
1.3.5主要工作介质为硝铵，与硝铵接触的施工材料，禁用铜及铜合金、铁、锌、镁、氯离子、石墨、油晶，施工中难免以上材料对设备内壁的影响。
1.3.6特殊要求：本设备属于大型设备现场分片安装，在制作过程中严格执行《铝制焊接容器》JB/T4734-2002和《钢制常压容器》NB/T47001-2009相关标准、规范的规定，并结合本厂容器制造特点，采用质量管理体系、质量控制体系、控制环节和控制点进行质量管理，由授权任命的责任工程师进行质量管理的实施和监督工作。
化肥厂造粒塔施工组织设计
化肥厂造粒塔施工组织设计施工组织设计2012年06月15日第一章工程概况、特点及建筑义务一、工程概况二、工程特点三、承包范畴四、施工筹划第二章施工技巧设计一、模具设计二、液压晋升体系设计第三章对砼的要乞降模具的组拆筹划一、对混凝土的要求二、垂直运输设备选配三、模具组装和拆除第四章滑模晋升及技巧要求一、滑模设备检修二、滑升法度榜样三、浇注次序四、钢筋施工五、混凝土施工六、许可误差及程度、垂直操纵及纠偏方法七、质量包管方法第五章滑模施工过程常见问题及处理方法第六章滑模门架安点缀及油管示意图一、滑模门架安点缀二、油管示意图第七章土建工程技巧要求一、模板施工二、钢筋工程三、混凝土构造施工质量四、砌砖工程施工质量五、钢构造的操纵要点第八章劳动组织及人员培训一、滑模施工劳动组织二、其他土建施工劳动组织三、人员培训第九章施工进度筹划表第十章雨季的施工技巧方法一、雨季施工前的预备二、雨季施工原则三、雨季施工留意事项第十一章安稳文明施工技巧一、施工现场二、操作平台三、机械操作四、动力及照明用电五、通信与旌旗灯号六、防雷防火七、高空功课八、施工操作第一章工程概况、特点及建筑义务一、工程概况1、工程名称：史丹利化肥宁陵厂区造粒塔工程项目2、建筑单位：河南第一火电扶植公司3、设计单位：武汉理工大年夜设计研究院4、扶植地点：河南省宁陵县柳河镇5、工程概述：本工程为新型复合肥造粒塔，构造设计应用年限为50年，建筑构造的安稳等级为二级，地基差不多设计等级为乙级，建筑物的耐火等级为一级。
塔高110.00 m，直径18.00 m，筒体构造，仓壁厚300--450 mm，按（GBJ50011-2001）、（GBJ50023-95）属丙类建筑，按A级高度钢筋混凝土高层建筑设计。
筒壁及附库主体采取滑模工艺施工。
二、工程特点造粒塔塔高为110.00 m，安稳系数底，风险大年夜，给施工带来专门大年夜难度；构造相对复杂，施工进度慢；施工时代平均温度高，对滑模施工技巧有较高的要求；施工时刻正好赶上雨季，要做好防汛等。
湖北当阳市某尿素厂造粒塔、尿素合成与蒸发主厂房、栈桥与包装楼工程施工组织设计
施工组织设计总目录第 1 章编制说明及依据 01.01施工组织设计编制说明 01.02编制依据 (1)第 2 章工程概况 (3)2.01工程简况 (3)2.02造粒塔 (3)2.03主厂房 (5)2.04栈桥与包装楼 (6)2.05工程特点及难点 (7)第 3 章工程施工管理目标 (9)3.01施工技术质量管理目标 (9)3.02安全管理目标 (9)3.03施工进度目标 (9)3.04文明标化施工目标 (9)第 4 章施工人员组织和管理方案 (10)4.01项目部管理人员调配管理方案 (10)4.02项目经理部管理网络布置计划 (10)4.03劳动力配备计划 (12)4.04项目部管理制度的建立 (12)4.05对专业施工班组的管理设想 (14)4.06作业班组管理的部门职能分配 (15)第 5 章施工准备 (17)5.01施工技术准备 (17)5.02物质材料的准备 (18)5.03施工现场准备 (19)5.04施工队伍准备 (19)第 6 章施工总体部署 (21)6.01施工安排的总则 (21)6.02施工准备阶段 (22)6.03造粒塔主要分部分项工程施工部署 (22)6.04主厂房、栈桥和包装楼主要分部分项工程施工部署 (24)第 7 章工程施工测量 (25)7.01建筑物测量定位 (25)7.02测量准备工作 (25)7.03测量误差规定 (26)7.04平面测量方法 (26)7.05标高控制 (27)7.06沉降观测 (27)7.07测量保证措施及观测记录 (27)第 8 章主厂房、栈桥与包装楼施工方法及技术措施 (29)8.01主体结构层施工程序 (29)8.02钢筋的施工方法和质量保证措施 (29)8.03模板施工方法和质量保证措施 (31)8.04砼施工方法及质量保证措施 (34)8.05砌筑工程 (39)8.06栈桥的施工方法 (40)第 9 章造粒塔主要施工方案及方法 (41)9.01基础土方开挖施工方安案 (41)9.02基础钢筋工程 (42)9.03基础砼及砼后浇带 (43)9.04砼加强带的构造要求和施工特点 (46)9.05设备基础施工 (47)9.06主体结构钢筋工程 (48)9.07模板工程拟采用的模板材料和模板支撑 (50)9.08电梯间框架模板施工 (51)9.09电梯井模板 (55)9.10刮糙层柱、梁板模板 (55)9.11梁、柱模板的计算 (56)9.12砼工程 (60)9.13脚手架工程施工方法 (62)9.14钢结构施工方案 (64)9.15钢结构吊装 (69)9.16楼地面施工 (71)9.17内墙粉刷 (74)9.18内外墙防腐涂料 (74)9.19防水工程 (75)9.202L-1、3L-1劲性钢筋砼劲性骨架施工方案 (76)9.21门窗工程 (77)9.22水电安装工程 (78)第 10 章液压滑动模板施工方案 (79)10.01滑模的施工部署 (79)10.02滑模的施工准备 (79)10.03液压滑升模板施工工艺要点 (80)10.04滑模施工的劳动组织 (84)10.05滑模施工主要机械设备计划 (85)10.06滑模工程的钢筋工程 (86)10.07滑模工程的砼及滑升 (86)10.08筒体内外壁的粉刷 (87)10.09滑模施工中主要问题的处理 (87)10.10滑模拆除 (88)第 11 章确保工期的技术组织措施 (89)11.01施工进度计划的编制原则和方法 (89)11.02总施工工期目标控制 (89)11.03工期履约的组织保证措施 (90)11.04工期履约的制度保证措施 (90)第 12 章确保工程质量的技术组织措施 (92)12.01质量管理目标 (92)12.02质量管理机构及职责 (92)12.03主要管理职责 (92)12.04质量管理总则 (94)12.05施工全过程的质量管理 (94)12.06质量技术保证措施 (96)12.07施工材料质保措施 (97)12.08主要分部分项工程的质量保证措施 (97)第 13 章确保安全生产的技术组织措施 (102)13.01安全管理目标 (102)13.02安全管理措施 (102)13.03消防工作管理 (110)13.04钢结构施工的安全管理 (114)13.05滑模安全施工 (115)第 14 章确保文明施工的技术组织措施 (116)14.01创建文明生产管理机构 (116)14.02现场文明管理措施 (116)14.03文明施工检查措施 (117)14.04临时设施及驻地管理 (118)14.05工地治安综合管理 (118)14.06主要环境保护措施 (119)第 15 章施工总平面布置 (121)15.01现场施工区布置 (121)15.02施工现场临时用电布置 (121)15.03施工现场临时给水排水布置 (121)第 16 章季节性施工方案 (123)16.01夏季施工 (123)16.02雨季施工 (124)第 17 章成品保护 (125)17.01成品保护细则 (125)17.02制成品保护 (125)17.03成品保护具体要求 (126)17.04成品保护管理措施 (128)第 18 章工程竣工与回访回修 (129)18.01工程竣工 (129)18.02工程的回访回修 (129)18.03主要回访回修措施 (129)第 1 章编制说明及依据1.01施工组织设计编制说明1、本施工组织设计为我公司递交当阳市**化工有限公司第三套尿素造粒塔、主厂房、栈桥、包装楼工程的投标文件之技术性文件，重点阐述了我公司对本工程施工管理中的有关设想、部署及主要采用的技术保障措施。
尿素造粒塔施工方案
1、工程概况1.1工程概况简介尿素造粒塔由塔体和楼(电)梯间两部分组成。
均系钢筋砼结构，砼等级为C30及C25。
塔体的内直径19m，顶标高84.50m。
标高13.0m以下壁厚350mm，13.0m以上壁厚为220mm。
其中在塔顶处有外凸的环梁；塔身标高5.72m处有钢筋砼刮料层，标高69.20m为圆形封闭式钢筋砼喷淋层，以及上下两层各2道劲性梁与外筒壁相连。
楼(电)梯间壁板厚度为200mm，总高度92.40m。
楼梯为钢梯与筒壁焊接。
1.2 施工部署与主要施工方法1.2 施工部署与主要施工方法基础部分采用机械大开挖，边坡按照1：2放坡，操作面预留800宽，集水井水泵排水。
基础混凝土采用泵送混凝土一次浇注完成。
-1.50m以上塔体与楼(电)梯间塔壁结构的施工，采用液压滑模施工。
喷淋层结构与塔顶环梁及楼(电)梯间顶部的施工，利用滑模平台做操作层，利用劲性梁结构自承重支模浇注混凝土。
基础为整体阀板式基础,留有后浇带,分两次施工2、滑升模板的构造及组装2.1 滑升模板的构造滑升模板主要包括以下系统；操作平台、模板、液压提升、施工精度控制、通讯联络、电气控制等。
操作平台系统主要包括平台承重桁架、桁架水平支撑、垂直支撑、内外挑架及吊脚手架、上铺木方及木板。
模板系统主要包括提升架、围圈、模板三部分。
液压提升系统主要包括液压操纵台、油路及千斤顶三部分，控制台使用YZKT—36型液压控制台，两级分油，使用HQD—60型液压千斤顶。
施工精度控制系统包括千斤顶同步控制、中心与垂直度控制、扭转控制三部分。
千斤顶同步主要使用限位调平器控制、中心与垂直度使用激光测量控制、扭转控制测量使用经纬仪与垂球控制。
电气控制系统主要包括施工机械设备供电系统和垂直运输的控制。
中心吊笼采用台上、台下和卷扬机房三个控制箱控制，任何一点均可控制吊笼上下和切断电源。
通讯联络：配备4组对讲机来相互传递信息和测量的数据。
2.2 滑升模板的组装2.2.1 组装程序搭设组装平台、塔吊安装就位操作平台桁架按顺序就位内围圈安装与临时固定提升架就位绑扎第一段钢筋约1.8m高，挂内模板外围圈、外模板安装、操作平台檩条、方、板安装随升井架就位，油路布置千斤顶安装、外挑架安装支撑杆安装安装内外吊架试滑升至标高15m后吊笼索道安装转入正常滑升。
化肥造粒塔技术方案
1编制依据《混凝土结构工程施工及验收规范》GB50204—92《砼外加剂应用技术规范》GBJ119—88《砼质量控制标准》GB50164—92《建筑工程质量验收统一标准》GB50300—2001《液压滑升模板施工技术规范》GB J113—87《液压滑升模板施工安全技术规程》JQJ65-89《地基与基础工程施工质量验收规范》GB50202—2002《混凝土结构工程施工质量验收规范》GB50204—2002《建筑装饰装修工程施工质量验收规范》GB50210—2002《建筑施工安全检查标准》JGJ59—99《钢筋焊接及验收规范》JGJ18—96施工图图纸其他与本工程有关的现行技术规范和评定标准2工程概况2.1工程概述本工程属河南临颖化肥厂尿素技改项目，造粒塔设计直径Φ13m，建筑高度84.05m，结构类型为钢筋混凝土筒体结构，筒体连接电梯间和楼梯间。
设计建筑耐火等级二级，抗震设防烈度为七度。
塔体基础、塔身为C30钢筋混凝土，混凝土内掺8%ACD高效混凝土膨胀剂，提高塔身自身德防腐能力，造粒塔喷水层和承水层衬砌花岗岩板作为防腐层。
设计要求塔身筒体采用滑动模板施工，必须严格遵守《液压滑升模板工程设计和施工规定》JGJ113-87。
2.2主要工程量尿素造粒塔结构及施工程序分为以下几个部分：一、基础部分：土方、基础混凝土、防腐二、主体部分：塔身滑模、顶部结构、钢漏斗三、楼、电梯及平台四、外围结构五、内、外防腐六、门窗玻璃七、塔内、外地面主要工程量表3工程施工总体布署3.1施工部署为更好的完成本工程的施工任务，我们按项目法组织本工程的施工，组建项目经理部，选派优秀项目经理组织施工，并安排我公司滑模队、化工防腐队承担本工程的施工任务，祥见施工组织结构设置。
根据该工程工程量大，地下工程多的特点，我们拟分以下几个阶段。
施工前期准备阶段施工资源准备：组建项目经理部、建立质保体系、组织人员机具进场现场准备：塔建生产、生活临时设施技术准备：熟悉施工图、组织图纸会审、编制施工组织设计、质量计划和施工方案、确定ABC三级质量控制点、组织人员培训和技术交底。
造粒塔施工方案(新化)
目录1、工程概况 (1)2、编制依据 (2)3、施工工艺程序 (2)4、主要施工方法及技术措施 (4)5、施工进度计划 (14)6、降低施工成本措施 (15)7、施工质量保证措施 (15)8、安全与环境保护施工技术措施 (18)9、文明施工技术措施及施工平面布置 (25)10、劳动力需用量计划及技能要求 (26)11、施工机具、计量器具及施工手段用料计划 (28)11、工程概况1.1工程简介新疆新化化肥有限责任公司硝铵技改项目造粒塔设备由赛鼎工程有限公司设计，此设备为常压容器，塔外型尺寸为7530×53700，上顶平，下锥形，材质壳体为 0Cr17Ni12Mo2+022Cr19Ni10+1060+5A05+5A02，设备净质量 63805kg 。
由于设备外型尺寸太大，采用地面平台上预制、基础上分片组装。
具体技术参数如下：1.2 工程名称及工程相关单位a 、工程名称：新疆新化公司13.5万吨/年多孔硝铵技改项目造粒塔设备制作、安装工程b 、工程地点：新疆新化化肥有限责任公司硝铵技改项目施工现场c 、建设单位：新疆新化化肥有限责任公司d 、设计单位：赛鼎工程有限公司（原化学工业第二设计院）e 、施工单位：中化二建集团有限公司新化工程项目部1.3工程施工特征及特点项目参数项目参数设计压力（MP ）常压设备材质0Cr17Ni12Mo2+022Cr19Ni10+1060+5A05+5A02工作压力（MP ）常压焊接材料1060之间，焊丝牌号：SAL —3 1060与防锈铝之间，焊丝牌号：SALMg —5 不锈钢之间焊条牌号：A002 A202设计温度℃200操作温度℃80 ～ 150工作介质空气、硝酸铵溶液和颗粒焊缝系数0.85设备规格（㎜）7530 σ=5H=53700A 、B 类对接焊缝检测率≥ 20％方法-合格级别UT-Ⅱ 技术等级B设备净质量（㎏）63805其中：不锈钢28211，铝 35029介质特征易燃 易爆 中毒危害1.3.1设备外形尺寸较大，且均安装于混凝土框架内，采用地面平台上预制、基础上分片组装，对预制精度要求高，施工难度较大。
洛阳骏马造粒塔施工组织设计
第一章编制说明1.1前言河南洛阳骏马化工复合肥装置造粒塔工程是位于河南省洛阳市骏马化工厂场内的项目。
我公司在认真总结以往工程施工经验的基础上，对业主工程招标文件进行了严格评审，积极响应招标文件中的各项要求，组织专班人员对工程项目进行了周密策划，在施工队伍的组织和设备的装备上进一步优化。
我们相信一定能优质、高速、低耗的完成该项目工程施工任务。
1.2 编制内容本施工组织设计将作为施工单位编制该工程施工方案的主要依据，我们将在此基础上作适当的增补和完善，以期达到更强的针对性和可操作性。
确保施工过程中的质量、安全、进度得到有效的控制，以最大限度满足业主要求。
本施工组织设计内容包括项目组织管理、机构设置、施工部署、总图布置及其管理、施工目标、人力及机械配置，主要工程施工方法及施工方案、质量、进度、安全和文明施工、环境保护等自开工至竣工的全过程组织管理措施。
1.3 编制依据1.3.1骏马化工有限公司施工招标文件及武汉理工大学设计研究院提供的施工图纸。
1.3.2 工程主要用规程、规范及标准主要规范、规程、标准第二章工程概况及施工特点2.1 总体简介本工程筒体高118.30m，梯间高121.00m，基础混凝土标号为C30，基础以上至17.2m主体混凝土标号均为C35，17.2m以上均为C30，基础承载为灌注桩，基础为钢筋砼环形基础，环梁高为 1.1m；标高17.2m以下筒壁及梯间外壁厚400mm；上部筒壁及梯间外壁厚300mm，梯间内壁厚均为200mm。
喷头层主梁为劲性钢梁，中间部分为现浇混凝土板。
2.2 周边环境及施工条件施工现场的“三通一平”、厂区的临时道路由建设单位负责施工，开工前完成，建设场地平坦，基本上已具备开工条件。
第三章施工部署3.1 项目管理目标3.1.1 工期目标本项目根据招标文件要求工期为280天（日历天）。
3.1.2 质量目标3.1.2.1 工程质量满足设计、规范规定性能、安全和可靠性等方面的要求。
化肥厂造粒塔水刀切割施工方案
化肥厂造粒塔水刀切割施工方案
化肥厂造粒塔水刀切割施工方案一般分为以下步骤：
1.准备工作：包括识别和确定切割部位、保护措施、安全措施等。
2.选用配备水刀设备：特别是选用设计良好的水刀机身、喷嘴、贴合头等。
3.开始切割前确保切割部位的环境净化、含水量控制、切割液类别确定等。
4.在水平轴上进行点定义。
要确保点选好了，全程连续无段落断点。
