铸造车间负压除尘系统的设计
电炉、冲天炉铸造车间除尘设计方案
电炉、冲天炉铸造车间除尘设计方案(总3页)-CAL-FENGHAI.-(YICAI)-Company One1-CAL-本页仅作为文档封面，使用请直接删除国内已有少数单位采用湿式或干式除尘装置治理化铁炉的烟尘污染，但效果不甚理想。
湿式除尘存在二次污染问题，而干式除尘则由于降温手段不可靠，多数仍处于停止运行状态。
因此，认真分析化铁炉烟气特点，有针对性地选择简易可靠的除尘方式是摆在我们通风除尘工作者面前的重要课题。
我公司承担了上海某机修总厂铸造车间通风除尘设计任务。
该工程建筑面积为6543m2，车间下分八个生产工部和一个炉料堆场。
3t/h化铁炉系统单独作为一个除尘系统进行干式除尘设计，设计工程竣工投产以来系统调试运行正常，实测总除尘效率为99.4%。
1、化铁炉烟气特点(1)烟气温度高，波动范围大。
化铁炉正常工作时烟气温度一般为200℃～500℃之间。
但目前我国化铁炉多为人工控制上料，一旦上料不及时，烟气温度可达到600℃以上。
停炉前，瞬时温度可达900℃～1200℃，高温限制了治理手段的发挥。
因此，不论使用何种除尘方式，都要有一定的温度控制手段。
(2)烟气含尘大，粒级分布广，有一定数量大于1mm的尘粒，必须采用多级高效除尘方式。
对该厂化铁炉烟气含尘量测定为7g/Nm3～15g/Nm3。
(3)有一定的CO,一般含量为5％～21％必须注意防爆和逸出烟气危及生产岗位工人。
2、降温方案由于化铁炉正常烟气温度一般在200℃～500℃，进入布袋除尘器时会烧环布袋，因此保证布袋除尘器工作温度小于120℃，必须对烟气进行冷却。
以下是几种降温措施的比较。
(1)掺入自然风冷却。
这种方法简单可靠，但要将高温烟气冷却到120℃，掺入的自然风量太大，故这种冷却只能作为冷却设备的辅助措施。
(2)直接喷雾冷却。
这种方法热交换率高，较为经济。
但雾滴不完全蒸发时水滴会粘附管道，布袋除尘器会产生堵塞、结露和腐蚀。
(3)水冷套管冷却。
这种方法是利用辐射，但传热效率低，需要面积大，宜作为一种辅助设施。
某小型铸造车间除尘系统设计(1)
1台
14 000
2台
14 000
烘干区 总风量 8 000
4台
4 000
1台
2 000
1台
2 000
1台
4 000
混砂区 总风量 8 000
1台
3 000
1台
2 500
1台
2 500
2台
4 000
清理区 总风量 9 000
2
8 000
1
1 000
持续时间/ min
40 (冶炼) 40 (冶炼) 烘干时间 烘干时间 烘干时间 烘干时间
2. 3 烘干工段
树脂型芯烘干后产生的废气中的有害物主要为有机化合 物 ,有恶臭气味 。各型芯烘干炉炉顶均配有一个排气孔 ,烘干 后的恶臭气体由排气孔排至处理系统 。考虑到炉内抽风会导 致炉内炉外气流对流加速 ,影响炉内烘干过程 ,甚至导致型芯 烘干不均匀 ,且治理对象炉体都有不同程度的漏气现象 ,选择 用半密闭法将烘干炉围封 ,风量定为 1 000 m3/ h。烘干炉排出 的气体温度大约为 120 - 170 ℃,自然抬升作用明显 ,同时为避 免对流带来的不利影响 ,控制风速不宜过高 ,本例选取 0. 3 m/ s。
表 1 风量分配
尘源
1. 5 t 电炉 0. 5 t 电炉
12 kW 烘干炉 15 kW 烘干炉 30 kW 烘干炉 81 kW 烘干炉
S225 型混砂机 110 kg 混砂机 60 kg 混砂机
耐火搅拌机
人工清理 颚式破碎机
数量 风量/ (m3·h - 1)
熔炼区 总风量 14 000
海 :同济大学出版社 ,2007. 844 - 846.
[2 ]谭天佑 ,梁凤珍. 工业通风除尘技术. 北京 :中国建筑工业出版社 ,
年产800万吨合格铸坯炼钢车间除尘系统设计
年产800万吨合格铸坯炼钢车间除尘系统设计学生姓名：吴宝明指导教师：董方（材料与冶金学院冶金工程专业）摘要转炉在吹炼时产生大量含有粉尘的高温烟气，如果直接排入大气，将会对周边环境造成严重的破坏，转炉烟气在排入大气之前必须进行除尘处理并对烟气中可利用物质进行回收。
转炉煤气大约含有80％～90％的一氧化碳，是一种热值较高的燃料，如果予以回收，可以节约能源，降低生产成本。
本设计为年产800万吨合格铸坯炼钢车间除尘系统设计。
根据设计任务书的要求，在总结当前国内外转炉烟气净化及煤气回收系统发展现状的基础上，制定了除尘设计方案，除尘方式为“LT”干法除尘，此除尘方法减少湿法系统用去的大量水及污水处理的投资，热压块运输时更加便捷。
系统在采用“LT”干法除尘系统的基础上增加了二次除尘系统，对转炉外溢的烟气进行收集处理，提高了本系统的烟气净化率。
设计内容分为以下几部分：确定转炉年产钢水量，转炉炉型尺寸设计，为本设计的核心部分转炉除尘系统设计做基础，除尘系统主要部分为：活动烟罩设计计算、汽化冷却烟道的设计计算、汽化冷却塔的设计计算、静电除尘器设计计算、风机及切换阀参数的计算和选择、煤气饱和器的设计计算、煤气柜的选择等，完成炼钢车间除尘系统的相关设备的选择计算。
设计过程中借鉴了国内外先进企业安全生产经验，并参阅了大量文献资料，明确阐述了所选用生产设备的原则。
使以上生产方案具有科学性、先进性、经济合理，适应当前社会发展的需要。
关键词：LT干法除尘；物料平衡；热平衡；电除尘器AbstractHigh temperature fume mixed with carbon monoxide and dust of ferric oxide is produced when convertor doing air refining.If this fume was scavenged into the atmosphere directly,the surrounding environment would be badly damaged,so some dust removal procedure must be taken before letting out to prevent the nature from being polluted.Convertor gas contains about 80 to 90 percent carbon monoxide,which is a fuel with high caloric power that can be reclaimed to save energy source and reduce cost.It is a design of dust removal system about annual output of 8 million tons of billet qualified the Casting Plant. According to the design requirements of the mission,and based on the current developing situation of smoke decontaminating and coal gas reclaiming system in the world,I set down a dust removing project—the “LT ”dust removing project,aiming at solving the shortage of First Dust System,Secondary Dust System is added to gather the fume overflowing from the convertor,which rised the refine ratio.The design consists of the following parts: the sreelmarking process material balance,heat balance calculations,determining annual steel conwerter stood calculated conwerter capacity and the converter design.Dust system design,as follows:design of Movable apron、design of the V aporization and Cooling System of Converter Flue、design of spray tower、design of electrostatic precipitator、the Choice and design of the fan Parameters、the Choice of Gas Holder、the dust system of casting steelworks completed all the relevant production equipment selection.All designs adopt the dust system of continuous casting steel top and bottom blowing converte- LT dry dust removing system of converter technology process.This design which I adopt is based on many lessons of worldwide advanced enterprises good practice .In addition ,I read a great deal of stuff,and eladorate definitely the reason a nd the principle about how to choose and use furnished with producing equipment.Therefore,the produce scheme on the adove is scientiffic,advanced reasonable and economical,and it adapts to the need of social development.Key word:LT dry dust removing system; material balance calculations; heat balance calculations; electrostatic precipitator第一章文献综述氧气顶底复吹转炉投产初期，采用全燃法除尘系统，吹炼后所产生的大量转炉煤气全部在烟道内燃烧。
铸造除尘(精)

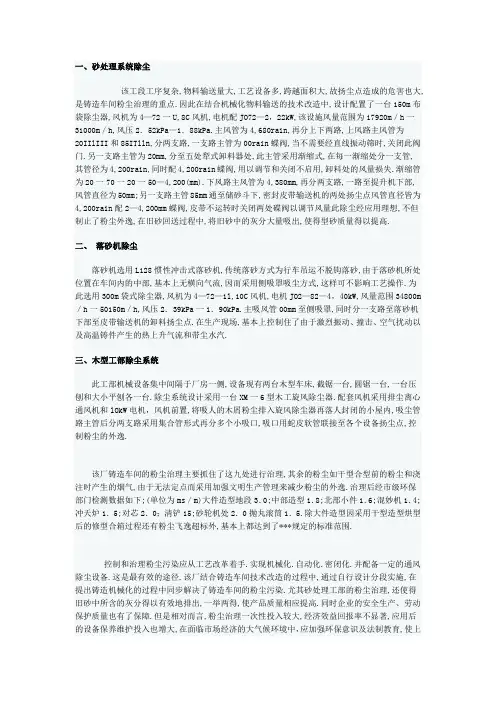

一、砂处理系统除尘该工段工序复杂,物料输送量大,工艺设备多,跨越面积大,故扬尘点造成的危害也大,是铸造车间粉尘治理的重点.因此在结合机械化物料输送的技术改造中,设计配置了一台150m布袋除尘器,风机为4—72一U,8C风机,电机配JO72—2，22kW,该设施风量范围为17920m／h一31000m／h,风压2．52kPa—1．88kPa.主风管为4,680rain,再分上下两路,上风路主风管为20IIlIII和85ITlln,分两支路,一支路主管为00rain蝶阀,当不需要经直线振动筛时,关闭此阀门.另一支路主管为20mm,分至五处犁式卸料器处,此主管采用渐缩式,在每一渐缩处分一支管,其管径为4,200rain,同时配4,200rain蝶阀,用以调节和关闭不启用,卸料处的风量损失.渐缩管为20一70一20一50—4,200(mm).下风路主风管为4,380mm,再分两支路,一路至提升机下部,风管直径为50mm;另一支路主管85mm通至储砂斗下,密封皮带输送机的两处扬尘点风管直径皆为4,200rain配2—4,200mm蝶阀,皮带不运转时关闭两处碟阀以调节风量此除尘经应用理想,不但制止了粉尘外逸,在旧砂回送过程中,将旧砂中的灰分大量吸出,使得型砂质量得以提高.二、落砂机除尘落砂机选用L128惯性冲击式落砂机,传统落砂方式为行车吊运不脱钩落砂,由于落砂机所处位置在车间内的中部,基本上无横向气流,因而采用侧吸罩吸尘方式,这样可不影响工艺操作.为此选用300m袋式除尘器,风机为4—72—1l,10C风机,电机JO2—82—4，40kW,风量范围34800m ／h一50150m／h,风压2．39kPa一1．90kPa.主吸风管00mm至侧吸罩,同时分一支路至落砂机下部至皮带输送机的卸料扬尘点.在生产现场,基本上控制住了由于激烈振动、撞击、空气扰动以及高温铸件产生的热上升气流和带尘水汽.三、木型工部除尘系统此工部机械设备集中间隔于厂房一侧,设备现有两台木型车床,截锯一台,圆锯一台,一台压刨和大小平刨各一台.除尘系统设计采用一台XM一6型木工旋风除尘器.配套风机采用排尘离心通风机和lOkW电机，风机前置,将吸人的木屑粉尘排入旋风除尘器再落人封闭的小屋内,吸尘管路主管后分两支路采用集合管形式再分多个小吸口,吸口用蛇皮软管联接至各个设备扬尘点,控制粉尘的外逸.该厂铸造车间的粉尘治理主要抓住了这九处进行治理,其余的粉尘如干型合型前的粉尘和浇注时产生的烟气,由于无法定点而采用加强文明生产管理来减少粉尘的外逸.治理后经市级环保部门检测数据如下;(单位为ms／m)大件造型地段3．0;中部造型1．8;北部小件1．6;混妙机1．4;冲天炉1．5;对芯2．0；清铲15;砂轮机处2．0抛丸滚筒1．5.除大件造型因采用干型造型烘型后的修型合箱过程还有粉尘飞逸超标外,基本上都达到了***规定的标准范围.控制和治理粉尘污染应从工艺改革着手.实现机械化.自动化.密闭化.并配备一定的通风除尘设备.这是最有效的途径.该厂结合铸造车间技术改造的过程中,通过自行设计分段实施,在提出铸造机械化的过程中同步解决了铸造车间的粉尘污染.尤其砂处理工部的粉尘治理,还使得旧砂中所含的灰分得以有效地排出,一举两得,使产品质量相应提高.同时企业的安全生产、劳动保护质量也有了保障.但是相对而言,粉尘治理一次性投入较大,经济效益回报率不显著,应用后的设备保养维护投入也增大,在面临市场经济的大气候环境中，应加强环保意识及法制教育,使上下一致提高此项意识，否则便会导致即使上了的环保项目，如不及时投资进行维护保养,也将使其成为废物,发挥不了应有的作用,这是应当引起高度重视的。
铸造通风除尘
a. 炉外排烟： 上部对开式伞形罩——小于或等于5t电弧炉。 炉盖排烟罩——小于或等于10t电弧炉。 钳形排烟罩——小于或等于10t电弧炉。 电极环形罩——小于或等于5t电弧炉。 吹吸罩——小于或等于5t电弧炉。 以上排烟方式适用于炉盖上无加料孔的电弧炉，炉门均应设排风 罩。 大密闭罩、移动式密闭罩--要求冶炼全过程均能控制烟尘、环境要 求严格、机械化自动化程序较高的电弧炉。 b. 炉内排烟： 脱开式炉内排烟——大于或等于10t电弧炉。 c. 炉内处结合排烟——大于或等于10t电弧炉。 d. 屋顶排烟--要求治炼全过程均能控制烟尘，并且环境要求高的 电弧炉。宜与炉内或炉内外排烟方式结合采用。 3.1.1.3 通风除尘系统的设计参数应按冶炼氧化期最大烟气量考 虑。排风量宜按不同冶炼期进行调整，可采取节电的变风量措施。 3.1.1.4 炉处排烟方式的通风除尘系统。当烟气温度低于135℃时， 可不设冷却装置。但采用炉盖排烟罩时，应采用水冷罩或耐热钢罩。 3.1.1.5 炉内排烟方式的通风除尘系统，应设冷却装置(水冷炉顶排 烟管、水冷风管、风冷风管或其他冷却器等)。有条件时，可考虑余热 利用。 3.1.1.6 电弧炉的烟气净化设备宜采用干式高效除尘器，如袋式除 尘器、电除尘器。不宜采用湿式除尘器。 3.1.1.7 炉内或炉内外结合的系统应采取防爆措施。 3.1.1.8 通风除尘系统应有防止过高烟气温度或灼热颗粒直接进入 袋式除尘器措施，当有结露可能时应采取预防措施。 3.1.2 冲天炉 3.1.2.1 冲天炉的排烟净化方式应根据炉型、燃料种类、加料口开 敞情况、水源条件、劳动卫生、环境保护及节能要求与维护管理水平等 条件进行具体分析和综合考虑来决定。 3.1.2.2 排烟净化宜采用下列方式： a. 机械排烟净化设备宜采用： 高效旋风除尘器、颗粒层除尘器——在炉料经过预处理(如废铸件 清砂、焦炭过筛等)后，适用于粉尘排放浓度在200-400mg/m3(标准状 态)的地区采用。 袋式除尘器、电除尘器——适用于粉尘排放浓度在200mg/m3(标准
铸造车间除尘系统设计及除尘设备选择
关风器(如第134页图2)是含尘空气进入除尘 器装置之前的最初环节，此时含尘气体中的悬浮介 质浓度较小，设备灰斗中的待处理尘粒量不大，且灰 斗下方的圆面直径设计约为100 mm,可以选择容量 较小的关风器类型，确定型号为TGFY. 4(5),叶轮 尺寸为200 mmX 150 mm,容量为4(5)L,配用动力 为 0. 37 kW,外型尺寸为 293 mm X 246 mm X 352 mm,质量约为32 kgo 2. 3风机设计
根据铸造车间的实际情况,分析出本次“新建铸 造车间配套除尘系统”的设计目的如下。
1） 净化空气中分散介质（粉尘颗粒）。在铸造 车间中，催化反应的原料气中会产生固体微粒，这些 微粒会影响催化剂的使用，因此需要原料气进入反 应器之前去除分散介质。
2） 回收分散介质。在铸造车间的生产线中，反 应器设备送出的气体中一般含有大量的催化剂悬浮 颗粒，为了维护车间内工作环境，必须借助除尘系统 回收分散物质，同时将车间中其他工艺环节送出的 气体回收，统一回收处理分散介质⑶O
・134・
山西化工
sxhgbjb@ 126. com
第41卷
准粉尘扩散方向。技术人员可以计算全密封吸尘罩 抽风量为L = 250 S,其中L表示抽风量，单位为
m3/h；S表示吸尘罩容积,单位为n?。之后，分别调 整罩内的扬尘强度,控制罩体漏风情况。
图2关风器 方,处于正压段位置或者压入段位置,此时进入通风机 的气体没有经过除尘，容易损伤通风机中的叶轮或者 机壳，且这一系统主要适用于含尘质量浓度V3 g/m3 的气体。 综合以上设备情况,本次选择除尘设备为属于负 压除尘系统结构的旋风除尘器,这一除尘器设备具有 制作简单、易于维护的优势，能够满空气中粒 子的去除，除尘率达到85%,能够适用于高温烟气环 境,充分满足本次铸造车间内的空气除尘要求。
铸造车间负压除尘系统的设计
1 序言1.1铸造车间的污染及其除尘状况的概述1.1.1研究目的和意义铸造是现代机械制造工业的基础工艺之一，因此铸造机械业的发展标志着一个国家的生产实力。
我国目前已经成为世界铸造机械大国之一，在铸造机械制造行业近年来取得了很大的成绩。
我国是铸造大国，在十五期间，随着国民经济的高速发展．我国铸件年产量一直居世界铸件生产大国榜首。
从数量上来看．整个形势是喜人的．但铸造生产的粗放特征没有得到根本改变。
据报道，冲天炉配备有效环保设施的不到总数的5％．采用手工造型为主的铸造厂占90％～95％：现场环境恶劣、作业条件差、技术落后、粗放式生产的铸造企业占90％以上。
我国铸造业环境问题尤其表现在对自然资源的超量消耗上．有“资源漏斗”的说法。
可以看出，铸造产业的除尘是非常有必要的。
一个合理的除尘系统，能让除尘的效率大大提高，不仅能让铸造车间环境大大改善，对车间以外的环境也能起到保护作用。
除尘技术的好坏也能体现一国铸造技术的好坏。
1.1.2中国铸造业现状及铸造车间污染情况近年来．我国铸造业获得了飞跃式的发展，从2000年至2003年．中国铸件产量跃居世界首位。
从2003年至今，中国铸件产量依旧保持持续增长。
并且。
整个世界都在从中国寻求更多的铸件毛坯及含有铸件的终端制品。
这种趋势在近期内有可能将继续保持并保证中国铸造业的持续繁荣。
但在铸造业繁荣的背后。
也存在着形势严峻的一面。
有资料表明。
我国铸造生产中。
材料和能源的投人之比可占到产值的55％到70％。
能源环境的制约以及国际铸造科技竞争加剧和知识产权的保护强化．已成为我国铸造业发展的瓶颈．发展节约环保型、科技创新型铸造之路刻不容缓。
我国铸造生产中。
材料和能源的投人占产值的55％～70％。
我国每产1 t铸件。
约散发50 kg粉尘．熔炼和浇注工序排放废渣300 kg、废气1 000 m3造型和清理工序排废砂1．3～1．5 t。
每年排污物总量：废渣300万t、废砂近1 650万t、废气110亿m314若从2004年开始按照平均发展速度向前发展，可以预测至2020年各年的铸件产量。
铸造车间通风除尘设计说明
浅析铸造车间除尘系统设计及除尘设备选择
机 械
工
业
标
准
化 与 质
量
浅析铸 造车 间除 尘 系统 设计及 除尘设备选择
机械工业 第六设计研 究院有 限公 司口李怀 明 秦洪建 刘新 江
摘
踩
（ ｏ
０
要
本文通过 对 目前大 多数铸 造 车间设备 除 尘存在 的 问题 进行 分析 ．提 出除 尘 系统
份 非常复 杂 。除各 类粉 尘外 ，另含 有 二氧 化碳 、
一
氧化碳 、硫化物 、氮 氧化物 、苯胺等 化学类 烟
尘 等 。总体 来说 。 目前我 国铸 造 行业 大 多 数 生
产过 程 烟 气排 放 难 以稳 定 地 达 到 国 家规 定 的 排 放标 准 ．污 染十 分 严 重 。我 国铸 造行 业 “ 十 二 五”发展规划要求大幅度降低铸造能源 消耗 ．
１ ）混砂机 混砂 时产 生生产 性粉尘 ； ２ ）铸 件 浇 注 时 大 面 积 散 发 热 蒸 汽 及 少 量
小型铸造企 业为 了应付 环保部 门检查 ．简单配备 除尘设施 。事实上基本 不开 。造成 污染严重 。 在工Байду номын сангаас发达 国家 ．铸造 厂用于环境 保护 的投 资 占整个铸造 厂设备投 资 的 ２ ０ ％ ３ ０ ％ ．而我 国 只 占约 ５ ％ ８ ％．有相 当多 的企 业甚 至不足 ３ ％。 据测算 。以气态污染物 为例 。我 国铸造 行业每 年
排放 废 气 约 ３ ８ ０亿 ｍ３ ．粉 尘 排 放 约 １ ９ ０万 吨 因为工 艺的差别 ．铸造 行业 的生产过程 的烟气 成
ＣＯ、Ｃ Ｏ 等有害 气体 ； ３ ）铸件抛 丸清理 时产生粉 尘 ； ４ ）砂轮机 打磨铸件 时产生粉 尘。
铸造车间除尘系统工艺流程
铸造车间除尘系统工艺流程一、引言铸造车间是一个重要的工业生产场所，但铸造过程中会产生大量的烟尘和粉尘，严重影响工作环境和工人的健康。
为了解决这一问题，铸造车间需要建立除尘系统，通过科学的工艺流程，有效清除空气中的污染物，保持良好的生产环境。
二、除尘系统设计铸造车间除尘系统的设计需要考虑以下几个方面：1. 铸造车间的空间布局和尺寸；2. 铸造车间的生产工艺和设备布置；3. 铸造车间的粉尘产生特点和浓度。
三、工艺流程1. 前期准备在铸造车间建立除尘系统之前，需要进行前期准备工作。
首先要对铸造车间进行环境检测，了解粉尘浓度和颗粒大小分布等信息。
然后根据检测结果，确定除尘系统的设计参数，包括风量、风速、过滤效率等。
2. 设备安装根据设计参数，选择合适的除尘设备，并进行安装。
常用的除尘设备有集尘罩、除尘器和风机等。
集尘罩用于收集铸造车间中产生的粉尘，除尘器用于过滤和清洁排出的气体，风机用于产生负压，促使气体流动。
3. 连接管道安装好除尘设备后，需要进行管道连接工作。
根据铸造车间的布局，将集尘罩与除尘器和风机进行连接，形成一个完整的管道系统。
管道应保持通畅，避免出现漏风和堵塞等问题。
4. 运行调试完成除尘设备和管道的安装后，需要进行运行调试。
首先启动风机，产生负压，使气体流动。
然后观察集尘罩的收集效果和除尘器的过滤效率。
根据实际情况，调整风量和风速，确保除尘系统的正常运行。
5. 维护保养除尘系统的维护保养工作非常重要，可以保证系统的长期稳定运行。
定期清洁除尘设备和管道，清除积尘和异物。
及时更换和维修损坏的部件，确保系统的正常工作。
四、系统优化除尘系统的效果和性能可以通过优化来提升。
可以采用以下方法进行系统优化：1. 调整集尘罩的位置和形状，使其更好地收集粉尘；2. 优化除尘器的过滤材料和结构，提高过滤效率；3. 增加风机的功率和风速，增强气流的流动性；4. 定期监测和调整除尘系统的工作状态，及时发现和解决问题。
铸造车间通风除尘毕业设计
摘要本设计为西安市红旗铸造车间的通风除尘设计。
结合工程，查阅相关的资料，确定室内外的相关参数，校核围护结构的最小热阻，计算建筑物的围护结构耗热量及建筑内的电动设备的散热量。
根据《暖通规范》的要求，提出了通风除尘系统的设计方案，并进行管道布置。
根据工艺选择排风罩罩口形式的，并计算排风量。
确定管道断面形式及尺寸，进行水力计算，选择净化设备和风机的型号。
选择风管的管材及其安装方式。
最后进行夏季校核关键词: 热负荷，通风，除尘，水力计算ABSTRACTAThe design for the red flag foundry in xian is completed dnd ventilation dust removal are designed. Combined with engineering and accessde relevant information, the related is determined pheked.The heat comsuption of the palisade structure of the builing and the heat of the electric equipment are calculated. According to standards, the ventilation dust removal system design scheme, and piping layout is puts forword. According to the technology choice is decided , the exhaust air is calculate. Pipe section mode and dimensions,by the hydraulic calculation is decidarameters of room inside and outside. The palisade structure minimum thermal resistance is ced, purification equipment and fan models is choosed. The pipes and the installation way duct is chossed.Keywords: heating load ，ventilation，dust removal前言随着我国工业生产的快速发展，工业有害物的散发量日益增加，环境污染问题越来越严重。
某冶炼厂炼钢车间通风除尘系统设计
某冶炼⼚炼钢车间通风除尘系统设计某冶炼⼚炼钢车间通风除尘系统设计课程设计说明书专业班级：组名：学号：姓名：指导教师：年⽉⽇⽬录1 课程设计⽬的 (4)2 课程设计内容和要求 (4)2.1 课程设计的内容 (4)2.2课程设计的基本要求 (4)3 风机选型 (4)3.1输送⽓体的性质 (4)3.2需风量、风压 (5)3.3 风机选型 (5)4 除尘器选型 (6)4.1 满⾜排放标准规定 (7)4.2粉尘性质 (9)4.3除尘器选型 (9)4.4反吹袋式除尘器介绍 (10)4.5 隧道⽓温 (10)5 课程设计总结 (11)参考书⽬ (11)1 课程设计⽬的课程设计是课程教学中的⼀项重要内容，是教学计划中综合性较强的实践教学环节，它对帮助学⽣全⾯牢固地掌握课堂教学内容、培养学⽣的实践和实际动⼿能⼒、提⾼学⽣全⾯素质具有很重要的意义。
本次课程设计是在学习《⼯业通风》的基础上，综合运⽤所学的理论知识，完成通风系统设计，计算排风量，进⾏通风管道的⽔⼒计算，平衡并联管路的阻⼒，选择合适的风机等。
其⽬的是通过课程设计使学⽣对⼯业通风知识有全⾯的掌握和应⽤，对⼯程设计有初步的认识，阀强学⽣的识图、绘图能⼒培养学⽣综合运⽤通风与除尘理论知识、独⽴分析和解决⼯程实际问题的能⼒。
2 课程设计内容和要求 2.1 课程设计的内容1）设备选型：风机选型（输送⽓体性质、所需风量、风压）； 2）除尘器选型（满⾜排放标准规定、粉尘性质、⽓体温度）； 2.2课程设计的基本要求1）通过课程设计，要求学⽣对通风与除尘设计内容和过程有较全⾯地了解和掌握，熟悉有关通风问题的设计规范、规程、⼿册和⼯具书。
2）在教师指导下，独⽴完成课程设计任务指导书规定的全部内容。
问题分析与计算要求正确、⽂理通顺、⽅案合理、表达清晰，符合课程设计要求。
3 风机选型 3.1输送⽓体的性质除电炉以外的其他设备产⽣的烟⽓中主要是以空⽓为主，烟⽓成分与所冶炼的钢种、⼯艺操作条件、熔化时间及排烟⽅式有关，且变化幅度较宽。
电炉铸造车间除尘系统方案设计
- 110 -生 态 与 环 境 工 程０ 引言随着大家对于生活、工作的环境洁净要求日益提高，原工业厂房的生产生产方式进行污染物防控已成为关注重点。
工业灰尘是污染环境的重要污染物，是急需进行改造优化建设的核心内容。
积极有效的防尘系统建设可以有效地保护工人在此环境作业的安全性[1]。
在此以某电炉铸造车间的除尘系统方案为研究对象，就工厂除尘建设展开分析。
１ 除尘系统方案１．１ 项目背景该文以某铸造车间电炉除尘项目为研究对象展开。
在原先的铸造车间中，电炉的除尘作业主要是通过布袋除尘系统来加以除尘的，但在具体应用中，该类除尘系统仍然存在着诸多的问题难以解决。
１．２ 问题分析此项目原配有一套处理风量为70 000 m 3/h 的布袋除尘系统，但原除尘系统在使用时，主要问题有6个。
1）在加料过程中产生的烟气无法捕集。
熔炼过程中需要加盖才能保证熔炼过程的烟气捕集。
2） 扒渣过程中产生的大量烟气无法捕集。
3）出铁水过程产生的大量烟气无法捕集。
4）2台熔化炉（8T）保温过程产生的烟气捕集效果差。
5）炉前球化过程中产生的烟气无法捕集。
6）兑铁水过程中产生的烟气无法捕集，此次系统升级主要是要解决这些问题。
１．３ 设计思路该次设计是针对原除尘系统烟气捕集不好的环节进行低阻优化设计，主要采用集脉冲喷清灰吹布袋除尘器，可以有效地降低系统阻力损耗以及功流比，防止磨损及粉尘的沉积等。
在整个系统的设计中，通过特殊规格的移动的吸尘罩设置，可有效对电炉的球化、扒渣、保温和兑铁水等流程所产生的烟气进行有效收集，然后进入对应的除尘器，净化后的气体由除尘器排风口排出，最终排入大气[2]。
２ 除尘系统改进方案此次电炉除尘系统改造主要包括4个方面。
1）拆除原来的布袋除尘系统，通过对该区域除尘需求分析计算，将利用现有的除尘区域新建一套布袋除尘系统，具体设计风量为20×104 m 3/h，过滤面积为3 400 m 2。
2）根据现在的设备布置方位，并结合改进生产工艺的情况，新建1套半密闭移动式捕集罩，2台熔化炉和2台保温炉共用。
铸造车间通风除尘课程设计计算书
铸 造 车 间 除 尘 系 统 计 算 书姓名：冯 震 学 号：0805791106 班 级：建 环 083 指导老师：程 向 东目录一、工程设计概况 (3)二、除尘系统的划分与管道设计的水力计算 (3)三、除尘设备与除尘风机的选择 (10)四、水力平衡计算 (12)五、方案的建议 (13)一、工程设计概况该工程为某铸造车间的除尘系统设计，厂房建筑面积为4606㎡，内空间高度为9m ，工作区域分为清理工部与砂处理工部。
其中清理工部布有4台橡胶履带抛丸清理机，每台排风量为5500m ³/h 。
砂处理工部布有3台鳄式破碎机，每台排风量为6000m ³/h ，一台金属履带抛丸清理机，排风量为8000m ³/h ，一台球铁破碎机，排风量为8500m ³/h 。
系统总的排风量为56500m ³/h 。
铸造车间清理工部、砂工部在生产状态下如果不进行控制，粉尘浓度可超过国家标准40~489倍，工人无法在此条件下生产。
国家卫生标准规定，含有10%以上2i O S 的粉尘为2mg ／m ³，含有l0% 的2i O S 粉尘为l0mg ／m ³。
二、除尘系统的划分与管道设计的水力计算A.除尘系统的划分该车间的清理工部与砂处理工部跨度不大，工作班次一致，要求的除尘设备在砂处理工部的区域内，考虑经济情况及以上因素，两个区域共一个系统。
整个系统除尘风机设定为一台，另选一台旋风除尘器和一台袋式除尘器。
B.管道设计的水力计算风速：由于车间空气中含有沙尘及型砂，故水平管道风速选定为17.5m/s ，垂直风管风速为16m/s 。
系统管路的布置见下图。
管段1：Q=5500m ³/h L=13.5m V=17.5m/s沿程阻力计算：管径333.0360045.011=⎪⎪⎭⎫⎝⎛=V Q D π 取管径为330mm ，则实际s V /m 8.161=查线算图得比摩阻101=R Pa/m 沿程阻力R=a 1355.1310P =⨯局部阻力计算：1中090弯头两个17.0=ζT 字型合流三通一个：5.0480340231=⎪⎭⎫ ⎝⎛=F F 5.0480340232=⎪⎭⎫⎝⎛=F F5.011000550032==Q Q 5.031=Q Q查表85.013=ζ 局部阻力()a 5.20128.162.185.017.02222P V H =⨯⨯+⨯=∑=ρζ管段1的总压损为1P =135+201.5=336.5Pa管段2：管段2的Q.V .D 同管段1，L=7.5m 沿程阻力R=a 75105.7P =⨯ 局部阻力：090弯头一个，T 字型合流三通一个93.076.017.0=+=∑ζ 局部阻力H=157.4Pa管段2的总压损为2P =157.4+75=232.4Pa 管段3：Q=11000m ³/h L=6m V=17.5m/s经计算2D 取480，则实际3V =16.8m/s 查线算图得比摩阻m P R /a 6.53= 沿程阻力R=a 6.336.56P =⨯局部阻力计算：管段3中T 字型合流三通一个68.0580480253=⎪⎭⎫⎝⎛=F F34.0580340254=⎪⎭⎫⎝⎛=F F 33.016500550054==Q Q 67.053=Q Q 查表49.035=ζ 局部阻力为H=90Pa管段3的总压损为3P =33.6+90=123.6Pa 管段4：管段4的沿程阻力同管段2 R=75Pa局部阻力：090弯头一个，T 字型合流三通一个1.193.017.0=+=∑ζ 局部阻力H=186.3Pa管段4的总压损为=4P 186.3+75=261.3Pa 管段5：Q=16500m ³/h V=18m/s L=6m/s 经计算5D =580mm 则实际流速5V =17.4m/s 查线算图得5R =4.5Pa/m 沿程阻力：R=65.4⨯=27Pa局部阻力计算：管段5中T 字型合流三通一个77.0660580275=⎪⎭⎫⎝⎛=F F25.0660330276=⎪⎭⎫⎝⎛=F F 75.0220001650075==Q Q 25.022*********==Q Q 查表24.057=ζ 局部阻力为H=43.6管段5的总压损为P=27+43.6=70.6Pa 管段6：管段6的沿程阻力同管段2 R=75Pa局部阻力：090弯头一个，T 字型合流三通一个62.045.017.0=+=∑ζ 局部阻力H=105Pa管段6的总压损为P=75+105=180Pa 管段7：Q=22000m ³/h L=14.7m V=17.5m/s 经计算mm 6607=D 则实际流速7V =17.8 查线算图得7R =4Pa/m 沿程阻力R=4⨯14.7=56.8Pa局部阻力计算：管段7中T 字型合流三通一个44.010006602177=⎪⎭⎫⎝⎛=F F69.0100082021716=⎪⎭⎫⎝⎛=F F 39.05650022000177==Q Q 61.056500345001716==Q Q 查表05.1717=ζ 局部阻力H=193管段7的总压损为P=56.8+193=249.8Pa 管段8：Q=8500m ³/h L=8.4m V=17.5m/s 经计算=8D 410mm 则实际流速为=8V 17.9m/s 查线算图得=8R 8.2Pa/m 沿程阻力为R=8.4⨯8.2=68.9Pa局部阻力：090弯头两个17.0=ζ T 字型合流三通一个58.05404102108=⎪⎭⎫ ⎝⎛=F F 4.05403402109=⎪⎭⎫⎝⎛=F F 59.0145008500108==Q Q 4.0145006000109==Q Q 查表=810ζ0.67 局部阻力H=()a 1949.176.067.017.02222P V =⨯⨯+⨯=∑ρζ管段8的总压损为P=68.9+194=262.9Pa经计算9D =340mm 则实际流速为18.4m/s 查线算图得9R =12.5Pa/m 沿程阻力R=3.415.123.3=⨯Pa局部阻力：管段9中090弯头一个，T 字型合流三通一个72.055.017.0=+=∑ζ局部阻力为H=146.2Pa管段9的总压损为P=41.3+146.2=187.5Pa 管段10：Q=14500m ³/h L=2m V=17.5m/s 经计算10D =540mm 则实际流速为17.6m/s 查线算图得10R =4.8Pa/m 沿程阻力R=28.4⨯=9.6Pa局部阻力：T 字型合流三通一个7.064054021210=⎪⎭⎫ ⎝⎛=F F 28.064034021211=⎪⎭⎫⎝⎛=F F71.020500145001210==Q Q 3.02050060001211==Q Q 查得ζ=0.5 局部阻力H=92.9Pa管段10的总压损为P=9.6+92.9=102.5Pa 管段11：管段11的沿程阻力同管9 R=41.3Pa局部阻力：管段11中090弯头一个，T 字型合流三通一个ζ∑=0.17+0.34=0.51局部阻力H=103.5管段11的总压损为P=41.3+103.5=144.8Pa经计算12D =640mm 则实际流速为17.7m/s 查线算图得12R =4.7Pa/m 沿程阻力R=27.4⨯=9.4Pa局部阻力：T 字型合流三通一个8.072064021412=⎪⎭⎫ ⎝⎛=F F 22.072034021413=⎪⎭⎫⎝⎛=F F77.026500205001412==Q Q 23.02650060001413==Q Q 查得ζ=0.27 局部阻力H=50.8Pa管段12的总压损为P=9.4+50.8=60.2Pa 管段13：沿程阻力同管段11 R=41.3Pa局部阻力：管段13中090弯头一个，T 字型合流三通一个ζ∑=0.17+0.15=0.32局部阻力H=65Pa管段13的总压损为P=41.3+65=106.3Pa 管段14：Q=26500m ³/h L=5.1m V=17.5m/s 经计算14D =720mm 则实际流速为18.1m/s 查线算图得14R =4.5Pa/m 沿程阻力R=1.55.4⨯=23Pa局部阻力：T 字型合流三通一个77.082072021614=⎪⎭⎫ ⎝⎛=F F 24.082040021615=⎪⎭⎫ ⎝⎛=F F77.034500265001614==Q Q 3.02650080001615==Q Q 查得ζ=0.27 局部阻力H=53.1Pa管段14的总压损为P=23+53.1=76.1Pa管段15：Q=8000m³/h L=6m V=17.5m/s经计算D=400mm 则实际流速为17.7m/s15查线算图得R=8.6Pa/m15沿程阻力R=66.8⨯=51.6Pa局部阻力：管段15中090弯头一个，T字型合流三通一个∑=0.17+0.67=0.84ζ局部阻力H=157.8Pa管段15的总压损为P=51.6+157.8=209.4Pa管段16：Q=34500m³/h L=6.2m V=17.5m/s经计算D=820mm 则实际流速为18.2m/s16查线算图得R=3.8Pa/m16沿程阻力R=2.68.3⨯=23.6Pa局部阻力：T字型合流三通一个ζ=1.1局部阻力H=218.6Pa管段16的总压损为P=23.6+218.6=242.2Pa管段17、18、19的计算方法同以上步骤，在此不一一祥列，经计算管段17的总压损为231Pa 管段18的总压损为64.9Pa 管段19的总压损为33Pa三、除尘设备与除尘风机的选择A.除尘设备的选择由于厂房的除尘量较大，故选用一台旋风式除尘器作为初级过滤见下表选择XTD--20的旋风除尘器，阻力为800Pa 再选用一台袋式除尘器作为二级除尘，见下图根据风量，选取DMC--420型号的除尘器，阻力为1000Pa B.除尘风机的选择通过以上计算，得出最不利环路1-3-5-7-17-18-19的总阻力为P=336.5+123.6+70.6+249.8+231+800+64.9+1000+33=2909.4Pa 总考虑富裕值，取P=2909.4 1.15=3345.8Pa总总风量为56500m³/h 如下图风机参数故选用型号为10D 转速为1450r/m 功率为55kw四、水力平衡计算A.先计算清理工部和砂处理工部的两支管清理工部的总阻力为Q P =5.7808.2496.706.1235.3367531=+++=+++P P P P 砂处理工部的总阻力为9.7432.2421.762.605.1029.262161412108=++++=++++=P P P P P P S 则5.7809.7435.780-=-S QS P P P =0.047=4.7%<15% 表明此两支路阻力平衡。
铸造厂抛丸机除尘器的设计方案
铸造厂抛丸机除尘器的设计方案一、慧阳铸造厂抛丸机除尘器设计方案概述：铸造车间喷砂房在工作时产生大量的粉尘，这严重的污染了周围厂区环境和人的身体安康。
为了改善岗位环境条件，彻底解决对粉尘的污染问题，我公司组织专业技术人员对贵公司污染状况开展调研考察分析研究，根据我公司在此行业治理的成功经验，做如下设计方案。
二、设计内容：1 、除尘设备的选型与设计；2 、电气控制系统设计；3 、除尘管网的设计；4 、风机的选型设计；三、设计依据1 、贵公司提供的有关资料；2 、我公司有关技术人员现场测量的数据；3 、我公司在此行业除尘治理的成功经验；4 、我公司借鉴国外的先进技术；5 、根据国家颁发的有关空气质量及保护环境的规范标准四、引用的标准1 、《大气污染物综合排放标准》GB16279-19962 、《工业企业设计卫生标准》TJ36-793 、《工业污染物排放标准》GB4911-854 、《工业企业噪声控制设计规范》GBJ87-855 、《反吹袋式除尘器技术条件》ZBJ88011-89五、设计原则：1 ）根据现有条件，在首先确保环保指标的前提下，重点考虑降低运行电耗及减少改造费用，以到达性能价格比zui优。
2 ）针对场地紧张的条件，新系统的布置力争做到既保证工艺要求，又符合现场规划合理美观的要求。
3 ）确保除尘系统操作维护简单，运行长期可靠，不影响生产操作、不阻碍生产设备的检修。
4 ）采用的技术是有充分理论依据并经实践验证的实用、可靠的先进技术。
5 ）采用先进、可靠、经济、节能且经工业使用证明的技术和设备，配置先进的袋式除尘系统。
该设备检修方便，其运行安全可靠、故障率低、易于操作及检测。
6 ）除尘管网风速合理（≥18-20m ）、不积灰、磨损少、阻力低、连接合理，设有清灰装置和清灰门、检测口，易于管网风量调整及检测。
各系统所有产尘设备尽量全部密封且不影响生产、检修，以到达节省风量，降低能耗的效果。
六、技术要求1 、方案选择本着成熟、可靠、质量优良、长期稳定操作简便、充分考虑运行的经济性；2 、除尘器粉尘排放小于30mg/Nm3 ，除尘装置的可用率在99% 以上；3 、按现有场地条件布置除尘系统设备，力求紧凑合理，节约用地，节约投资。
铸造车间除尘系统工艺流程
铸造车间除尘系统工艺流程铸造车间是一个充满灰尘和废气的环境，为了保证工人的健康和生产设备的正常运转，必须采取有效的除尘措施。
铸造车间除尘系统是一项重要的工艺，可以有效地去除车间内的灰尘和废气，保持车间环境的清洁和安全。
一、除尘系统的设计与规划铸造车间除尘系统的设计与规划是整个工艺流程的第一步。
首先需要对车间的尺寸、通风情况、设备布置等进行详细的调查和分析，确定除尘系统的设计参数。
根据车间的具体情况，选择合适的除尘设备，如布袋除尘器、湿式除尘器等。
同时还需要确定除尘系统的排放标准，确保排放的废气不会对环境造成污染。
二、除尘系统的安装与调试在完成除尘系统的设计与规划后，需要进行安装与调试工作。
首先需要布置除尘设备的管道和连接件，确保各个设备之间的顺畅连接。
然后进行系统的调试工作，检查各个设备的运行状态和参数设置是否正常。
通过调整除尘设备的风量、阻力等参数，使其达到工艺要求，保证系统的正常运行。
三、除尘系统的运行与维护完成除尘系统的安装与调试后，需要进行系统的运行与维护工作。
运行过程中，需要监测除尘设备的运行状态和效果，及时处理设备故障和异常情况。
定期清理除尘设备和管道，保持其畅通无阻。
定期更换滤袋、清洗除尘器等，确保除尘系统的正常运行。
四、除尘系统的效果评估与改进除尘系统的效果评估是保证系统运行效果的重要环节。
通过对车间空气质量进行监测，评估除尘系统的净化效果。
根据评估结果，对除尘系统进行改进和优化，提高除尘效率和净化效果。
同时还需要根据实际生产情况，对除尘系统进行合理的调整和改进，以适应不同工艺和生产条件的需求。
五、除尘系统的经济性评估与节能措施除尘系统的经济性评估是确保系统运行成本的重要环节。
通过对系统的运行成本、维护费用等进行评估，优化系统的运行方案和管理方式，降低运行成本。
同时还需要采取节能措施，如合理调整风量、优化设备布局等，提高系统的能效，降低能耗和运行成本。
六、除尘系统的安全管理与培训除尘系统的安全管理是确保系统运行安全的重要环节。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
铸造车间负压除尘系统的设计摘要：粉尘是人类健康的大敌，因为它带着许多细菌病毒和虫卵到处飞扬，传播疾病。
.工业粉尘、纤尘能使工人患上各种难以治愈的职业病，过多的灰尘还会造成环境污染，影响人们的正常生活和工作，诱发人类呼吸道疾病等等。
除尘器是在车间必不可少。
利用旋转的含尘气体所产生的离心力，将粉尘从空气中分离出来的一种干式净化设备，成为旋风除尘器。
旋风除尘器应用最为广泛，，其特点是结构简单，除尘效率较高，操作简单，价格低廉。
旋风除尘器对于大于10μm的较粗粉尘，净化效率很高。
但对于5~10μm以下的细颗粒粉尘净化效率较低，所以旋风除尘器多用于粗颗粒粉尘的净化，或多用于多级净化的初步处理。
适用于铸造车间除尘。
负压除尘系统中，除尘器设置在通风机之前。
其特点：①由于除尘器设置在通风机之前，流过通风机的气体已经经过除尘，含尘量低。
通风机受磨损大大减低，运行寿命长，处理初浓度高的含尘气体时，一般采用负压除尘系统。
②除尘器和管道处于通风机的负压阶段，容易吸入空气，产生漏风。
负压除尘系统的漏风率为5%~10%，加大了通风机的风量，增加了电耗。
③在负压除尘系统设计中应采用措施尽可能的减少除尘器和管道的漏风，以保证除尘器的良好运行。
Dust vacuum system designAbstract:Dust ,which carries lots of bacterial virus and ovum flying forwarding in the air ,has become a formidable enemy of human being ,endangering the mankind’s health , Industrial dust and fine dust cause various kinds of incurable occupational disease among workers. Also, excessive dust leads to environmental pollution, having a influence on the people’s daily lives and work, causing respiratory disease,etc. All these make the Dust collector indispensible in the workshop.By using the cyclone dust rotating centrifugal force generated by gas, the dust is separated from the flow of a dry gas - solid separation device, which forms the Cyclone Dust Collector. The Cyclone Dust Collector is widely used, which fe atured in it’s simple structure, effectiveness in dust removal, simple operation, and low cost. Cyclone Dust Collector is efficient for the capture, separation of more than 5 ~ 10μm dust. But as to the dust under 5-10μm ,it performs less effectively. Therefore, the Cyclone Dust Collector is mostly used in the casting workshop, purifying the coarse particle dust or becomes the primary treatment of multistage purification.In the negative pressure dust pelletizing system ,removal equipment was set in front of the ventilator .it’s characteristics are as follows : 1.Because the removal equipment was set in front of the ventilator ,the gas passing through the ventilator has been removed ,therefore, the dustiness index is low 2.The dust collector and the pipeline situated in the negative pressure section ,which is easy to snifting the air ,leads to air leak .the air leak ratio of dust vacuum system is 5% to 10% ,increasing the air quantity of ventilator ,which leads to the electricity cost.3. should be reduced in the dust collector and pipeline as much as possible In designing the dust vacuum system.Key words:Casting, Cyclone Dust Collector, vacuum dust removal目录1 绪论1.1铸造车间的污染及其除尘状况的概述 (1)1.1.1中国铸造业现状及铸造车间污染 (1)1.1.2研究目的和意义........................ .. (1)1.1.3 除尘的目的 (2)1.1.4铸造车间组成 (2)1.2工业生产中的除尘设备 (3)1.2.1除尘系统的组成 (3)1.2.2除尘设备在铸造车间生产中的应用 (3)1.2.3铸造车间中除尘设备运行现状 (3)1.3除尘设备的选择 (4)1.3.1除尘系统分类及特点 (4)1.3.2原始资料(数据)及设计技术要求 (4)1.4旋风除尘器概述 (4)1.5旋风除尘器的优缺点 (5)1.5.1旋风除尘器的优点 (5)1.5.2旋风除尘器的缺点 (5)2 旋风除尘器的设计2.1旋风除尘器的结构和工作原理 (5)2.2旋风除尘器的性能及影响因素 (6)2.2.1旋风除尘器的性能指标 (6)2..2.2影响旋风除尘器性能的主要因素 (9)3 除尘器结构设计计算3.1选择旋风除尘器的型式 (18)3.1.1旋风除尘器的分类 (18)3.1.2旋风除尘器的选用 (19)3.2选择旋风除尘器的入口风速 (20)3.3计算入口面积F、入口高度a和宽度b (20)j3.4计算进口过渡管的尺寸 (21)3.5计算风量汇集箱的尺寸 (23)3.6 计算出口过渡管的尺寸 (23)3.7 计算灰斗的尺寸 (24)3.8旋风除尘器单体左外筒钢板展开尺寸 (25)3.9 关风器的选择 (25)3.10 风机的选择 (27)4除尘器压力损失ΔP和除尘效率η的计算4.1压力损失ΔP的计算................................ ......... (27)4.2除尘效率η的计算.................................. ......... (29)5 吸尘罩的设计5.1吸尘罩的选择.............................. ...... .. (36)5.2吸尘罩的计算....................................... . (37)6 除尘器的安装使用及维护管理6.1除尘器使用注意事项..................... ..... ..... (37)6.2除尘器的运行....................................... ..... (37)6.3除尘器的维护..................................... ..... .. (38)总结............ ............ ............ ............ (39)参考文献.............................................. ..... (40)致谢................ ................ ................ . (41)1 序言1.1铸造车间的污染及其除尘状况的概述1.1.1研究目的和意义铸造是现代机械制造工业的基础工艺之一，因此铸造机械业的发展标志着一个国家的生产实力。
