四、射频连接器主要指标
(一)电气方面 1、特性阻抗 特性阻抗(Zo)是RF连接器十 分重要的基本参数,它直接影响电压驻波比、 工作频带、插入损耗等指标 。特性阻抗计算 公式:
2、工作频带设计 RF连接器的工作模式是 TEM波,其下限截止频率为零;H11模的截止频 率就是同轴线的上限工作频率。公式为:
ppt课件
8
ቤተ መጻሕፍቲ ባይዱ
我国现行标准
• 我国现行通用 RF 同轴连接器标准分两
部分,一部分是军用标准(GJB681、
GJB680、GJB976及其详细规范)。另一
部分是民用产品标准,按IEC169-1制定
的GB11313。
• 不论是国军标还是国标,基本上都是照
搬国外先进标准制订的,主要指标不折
不扣搬过来,因此,可以说我们现行标
2、电镀
要控制镀层的厚度、致密性和与金属底层 的结合力。
所有镀金件不得采用镀银底层,因为银在 特定条件下会产生化学迁移。
ppt课件
26
五、常用射频连接器介绍
1、标准型(N、C系列) (1)N系列 是为满足二战急需研制的最早的微波系列。 主要归功于Paul Neil,因此叫“N”系列。 它采用螺纹对接互换,工作频率 0~11GHz,可配接3~12mm软、 半柔和半刚性电缆。

射频连接器设计培训资料

射频连接器设计培训资料

10 MHz 1 MHz
100 MHz
传输线的基本理论
• 传输线的种类
Coaxial line • — 行波状态 — 纯驻波状态 — 行驻波状态
Two-wire line
Wave-guide
Strip-line
均匀传输线接有不同类型负载时的工作状态
传输线的基本理论

同轴电缆的结构
Jacket Outer Conductor Dielectric Center Conductor
E F G H D D I MALE STECKER FEMALE KUPPLER I
5/8-24UNEF-2B 10.11 10.46 21.00 0.41 1.52
1) resilient, dim. to meet electrical and mechanical requirements federnd aufgeweitet bzw. zusammengezogen lung elektr./mech. Forderungen) (Erf黮
FEMALE KUPPLER min. max.
3.04 nom. 7.00 nom. 8.027 5.33 1.600 5.84 1.676
3.04 nom. 7.06 8.03 4.75 8.13 5.26 1) 5/8-24UNEF-2A 9.04 9.19 15.93 10.72
A B C D E F G H I
1.00 1) 2) 3.06 4.15 4.75 1.45 5.25 4.79 6.00 3)
A B C D E F G H I
D
D
A
C
B
G
B
H
G
C

组装培训资料

组装培训资料

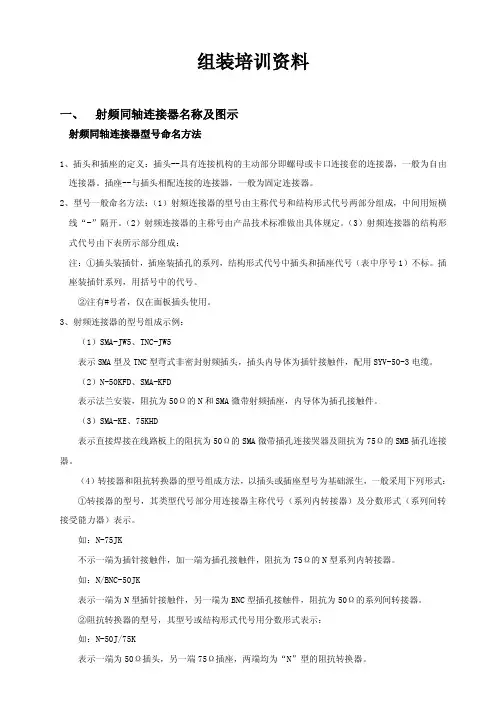

组装培训资料一、射频同轴连接器名称及图示射频同轴连接器型号命名方法1、插头和插座的定义:插头--具有连接机构的主动部分即螺母或卡口连接套的连接器,一般为自由连接器。

插座--与插头相配连接的连接器,一般为固定连接器。

2、型号一般命名方法:(1)射频连接器的型号由主称代号和结构形式代号两部分组成,中间用短横线“-”隔开。

(2)射频连接器的主称号由产品技术标准做出具体规定。

(3)射频连接器的结构形式代号由下表所示部分组成:注:①插头装插针,插座装插孔的系列,结构形式代号中插头和插座代号(表中序号1)不标。

插座装插针系列,用括号中的代号。

②注有#号者,仅在面板插头使用。

3、射频连接器的型号组成示例:(1)SMA-JW5、TNC-JW5表示SMA型及TNC型弯式非密封射频插头,插头内导体为插针接触件,配用SYV-50-3电缆。

(2)N-50KFD、SMA-KFD表示法兰安装,阻抗为50Ω的N和SMA微带射频插座,内导体为插孔接触件。

(3)SMA-KE、75KHD表示直接焊接在线路板上的阻抗为50Ω的SMA微带插孔连接哭器及阻抗为75Ω的SMB插孔连接器。

(4)转接器和阻抗转换器的型号组成方法,以插头或插座型号为基础派生,一般采用下列形式:①转接器的型号,其类型代号部分用连接器主称代号(系列内转接器)及分数形式(系列间转接受能力器)表示。

如:N-75JK不示一端为插针接触件,加一端为插孔接触件,阻抗为75Ω的N型系列内转接器。

如:N/BNC-50JK表示一端为N型插针接触件,另一端为BNC型插孔接触件,阻抗为50Ω的系列间转接器。

②阻抗转换器的型号,其型号或结构形式代号用分数形式表示:如:N-50J/75K表示一端为50Ω插头,另一端75Ω插座,两端均为“N”型的阻抗转换器。

射频同轴连接器名称及图示序号名称图示1 L9-JC32 BNC3 C3-KC4 CC4-JC35 SMB-C6 N(M)-SMA(F)7 SMA二、攻丝被加工的工件装夹要正,一般情况下,应将工件需要攻螺纹的一面,置于水平或垂直的位置。

射频同轴连接器(RFCONNECTOR)

射频同轴连接器(RFCONNECTOR)

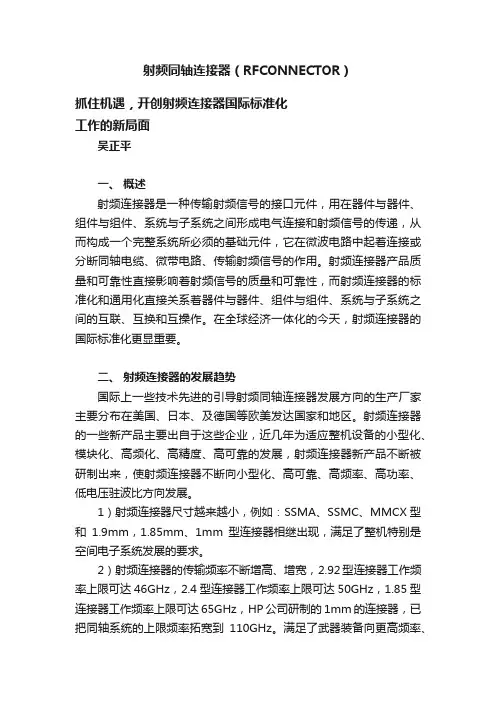

射频同轴连接器(RFCONNECTOR)抓住机遇,开创射频连接器国际标准化工作的新局面吴正平一、概述射频连接器是一种传输射频信号的接口元件,用在器件与器件、组件与组件、系统与子系统之间形成电气连接和射频信号的传递,从而构成一个完整系统所必须的基础元件,它在微波电路中起着连接或分断同轴电缆、微带电路、传输射频信号的作用。

射频连接器产品质量和可靠性直接影响着射频信号的质量和可靠性,而射频连接器的标准化和通用化直接关系着器件与器件、组件与组件、系统与子系统之间的互联、互换和互操作。

在全球经济一体化的今天,射频连接器的国际标准化更显重要。

二、射频连接器的发展趋势国际上一些技术先进的引导射频同轴连接器发展方向的生产厂家主要分布在美国、日本、及德国等欧美发达国家和地区。

射频连接器的一些新产品主要出自于这些企业,近几年为适应整机设备的小型化、模块化、高频化、高精度、高可靠的发展,射频连接器新产品不断被研制出来,使射频连接器不断向小型化、高可靠、高频率、高功率、低电压驻波比方向发展。

1)射频连接器尺寸越来越小,例如:SSMA、SSMC、MMCX型和1.9mm,1.85mm、1mm型连接器相继出现,满足了整机特别是空间电子系统发展的要求。

2)射频连接器的传输频率不断增高、增宽,2.92型连接器工作频率上限可达46GHz,2.4型连接器工作频率上限可达50GHz,1.85型连接器工作频率上限可达65GHz,HP公司研制的1mm的连接器,已把同轴系统的上限频率拓宽到110GHz。

满足了武器装备向更高频率、保密的要求。

3)盲配射频连接器不断增多,例如:BMA、SBMA、BMZ、TMA、SMP型连接器的相继成功研制并投入使用,满足了电子设备的模块化的要求。

4)将螺纹连接器发展变成快速连接器,例如:QN和QMA等系列射频连接器分别是N型和SMA系列连接器的基础上开发的,主要是将螺纹连接器机构变成快速连接机构,提高了射频连接器的连接器速度和减少了安装空间。

连接器培训教程

连接器培训教程

FIRNIC常州武进凤市通信设备有限公司射频同轴连接器培训教程编制:审核:批准:CHANGZHOU WUJIN FENGSHI COMMUNICATION EQUIPMENT CO.,LTD培训提纲目的:掌握射频同轴连接器的设计理论基础、材料工艺特性及相关测试方法。

对象:适用于公司工程、质量、销售、制造、仓储等部门实习人员。

培训提纲:一、射频同轴连接器概述(制造部编写)1. 射频同轴连接器的常识2. 常见的射频同轴连接器产品比对二、设计原理及公式(制造部编写)1.射频同轴连接器的设计要点2.射频同轴连接器的失效分析三、材料及工艺(制造部编写)1.射频同轴连接器的结构件解析2.铍青铜弹性零件的热处理四、电镀(制造部编写)1.概念解释2.连接器镀金层的质量分析3.镀银变色与防护技术五、射频同轴连接器的一般要求和试验方法(工程部编写)1.标准术语2.一般交收试验项目3.周期试验项目六、测试仪器的使用(工程部编写)1.接触电阻测试仪的功能及使用方法2.绝缘电阻测试仪的功能及使用方法3.耐压测试仪的功能及使用方法4.网络分析仪的功能及使用方法5. 交调测试仪的功能及使用方法培训提纲6. 镀层测厚仪的功能及使用方法7. Rohs检测仪的功能及使用方法七、附件(工程部编写)1.零件图及装配图识别,装配工艺的识别。

2.公司的射频同轴连接器命名方法3.常见射频同轴连接器的工作频率训练要求:以上培训完成后,要求了解常见的射频同轴连接器名称,按指定的几个典型的射频同轴连接器进行识别(包括公母头能正确选择插合)。

以现有的1-2对产品为例,检索相应标准,并根据图纸及相关标准要求对试验项目进行检验和测试(仪器校准时必须由指导人员审核后才可进行),并记录实测值。

每人训练时间不小于30分钟。

考核提纲:分书面考核和实际操作考核书面考核:按照培训提纲进行出试题考核(工程部编写)实际操作考核:确定一个实际的产品进行依据文件进行组装或项目检测。

射频同轴连接器知识培训[1]

射频同轴连接器知识培训[1]
镇江通达电子有限公司
射频同轴连接器知识培训资料
镇江通达电子有限公司
射频同轴连接器知识培训资料(第一部分)
1
培训内容与目的:
本培训资料重点阐述了射频同轴连接器(RF 连接器)基本概念、产品结构、 功能、用途及选择、产品优劣的辨别、射频电缆的选用等方面的知识,供给 RF 连接器的采购人员、技术人员及广大的客户参考。
是指在单位时间内、线路信号振荡的次数,单位是 Hz。通常用 F 或 f 表示。 RF 是 Radio Frequency 的缩写,即射频。它是一种能远距离传输的高频电 磁波。RF 技术已在无线通信领域中已广泛应用。 RF 连接器的频率分为工作频率和截止频率。截止频率是指连接器使用到这 个频率会引起高次模型的出现,使能量急剧下降,电压驻波比显著劣化,所以连 接器规定了它的工作频段。 无线电频段划分
射频同轴连接器知识培训资料
59.95860 ± 0.0006 D ln d εr
Z0 ——理想同轴线的特性阻抗(Ω) εr ——介质相对介电常数 D ——连接器外导体内径 d ——连接器内导体外径 常用介质的介电常数: 空气 εr =1.000649 聚四氟乙烯(PTFE) εr =2.02~2.05(常取 2.02) 聚乙烯(PE) εr =2.24 聚苯乙烯(PS) εr =2.54 超高频玻璃(7070#) εr =4~4.30 4.1.2 . 频率
RF 连接器在设计时规定了一定的电长度,在有限长度的线路中,特性阻抗 Z0 和负载阻抗 ZR 不相等时, 从负载端有一部分电压和电流,被反射而回到电源侧 的波,称为反射波;从电源到负载的电压和电流称为入射波。入射波和反射波的 合成波,被称为驻波。驻波的电压最大值和最小值之比,称为电压驻波比。 (亦 可成为驻波系数) 。在负载端,对于入射电压中可被反射的程度,我们成为反射 系数。反射系数等于反射电压与入射电压之比: ϒ = 式中 VR / VI

SMP射频同轴连接器培训交流20190809

SMP射频同轴连接器培训交流20190809
±0.25mm
轴向容差Axial misalignment
±0.25mm
2、SMP阳头界面有三种,光孔、半擒纵、全擒纵三种界面形式,分别提供三种不同的连接保持力,满足不同的应用需求。为用户在选择多用途、高可靠性连接器时提供了理想的解决方案。
光孔Smooth bore式界面,连接保持力最小。二者有相同的啮合力和分离力,允许轴向和径向不对准,常应用于盲插式连接。
1)Power-SMP资料很少,具体不甚清楚
2)SMP-Spring转接器可达到轴向容差0.046英寸(1.17mm),SMP-Spring相对SMP-MAX小一点
带弹簧的新转接器轴向容差比固定SMP转接器大4至5倍
轴向容差.046英寸(1.17mm)
径向容差±.010英寸(±0.25mm)
1000次插拔次数
技术特点
1、SMP系列射频连接器是一种新型超小型盲插连接器,使用频率可达到40GHz,常用的是18GHz、26.5GHz,近期应用较多的是26.5GHz。
主要技术特性
Key Performance
特性阻抗Characteristic Impidance
50Ω
介质耐压Dielectric Withstanding Voltage
9N
45N
68N
分离力(min)Separation
2.2N
9N
22N
寿命Durability
1000Cycles
500Cycles
100Cycles
3、SMP-K头连接器,也就是阴头连接器,一般分为接电缆和不接电缆两种界面。
当接电缆或者有抗振、抗冲击要求时,需要在阴头增加稳定环,为减少产品电磁泄漏,增加产品的抗干扰性能,可增加屏蔽环。

射频同轴连接器基础知识

射频同轴连接器基础知识

射频同轴连接器基础知识用于射频同轴馈线系统的连接器通称为射频同轴连接器在射频电路中,如要保持稳定的预定阻抗和电容,或需要屏蔽外界的电气干扰那就必需用同轴连接器来互联。

同轴连接器供通信和电子设备所配用射频传输线中连接射频同轴电缆,或同轴与微带,同轴与波导之间的连接。

它的插头部分常安装在电缆端头,插座部分常安装在设备固定单元上。

同轴连接器一般以同轴传输线的外导体内直径D的尺寸来命名,国际标准化委员会认可的同轴连接器主要有14mm、N型、7mm、3.5mm、2.92mm、2.4mm、1.85mm和1mm 等8种常见的同轴连接器。

此外还有SMA、SMB、SMC、SMP、QMA、BMA等分类。

14mm连接器是第一个被工程师认同的精密连接器,诞生于上世纪60年代,目前已经很少使用,由小型化的同轴连接器所替代。

N型同轴连接器主要用于微波测量仪器和电子设备对外接口,在仪器内部已由更小型化的的同轴连接器(例如SMA)取代。

7mm同轴连接器属于特殊的连接器,只有计量仪器和校准标准件还是用7mm的同轴连接器,其他场合已经很少使用。

SMA连接器则是应用最广泛的小型螺纹连接的同轴连接器、具有体积小,机械、电气性能优越,重量轻,频带宽等优点,使用频率可达24Ghz。

与3.5mm、2.92mm等连接器采用空气介质不同,SMA连接器的内外导体接触面上采用聚四氟乙烯进行填充。

常用的同轴连接器主要工作频率和外观如下所示:同轴连接器可以分为无极性同轴连接器和有极性同轴连接器两种。

无极性精密同轴连接器只有14mm和7mm两种,目前已很少使用。

常见射频同轴连接器极性分类如下图所示。

按照连接方式的不同,同轴连接器则可分为螺纹连接式、推入式、卡口式,主要特点射频连接器种类繁多,在进行芯片测试选型时要充分考虑电气性能指标、操作功能要求、端接形式、环境机械性能要求,来进行综合考虑。

目前公司已经搭建了40Ghz的测试平台,配合夹具设计、连接器选型,满足各类射频芯片的测试需求,欢迎各位同行好友来电咨询。

射频同轴连接器基础知识及设计要点

射频同轴连接器基础知识及设计要点
射频同轴连接器基础知识及设计要点
主要内容主要从两个方面进行介绍: 一、射频同轴连接器基础知识
1 射频同轴连接器的基本概念 2 射频同轴连接器的发展历史 3 射频同轴连接器的基本结构要素 4 射频同轴连接器所使用的频率范围 5 射频同轴连接器的分类 6 射频连接器的选材及镀层 7 射频连接器的主要技术指标 8 射频同轴连接器命名方法 二 、射频同轴连接器的设计要点
射频同轴连接器的基本结构要素
射频同轴连接器所使用的频率范围
射频同轴连接器的分类
射频同轴连接器的分类
射频连接器的主要技术指标
射频同轴连接器命名方法
1 射频同轴连接器的基本设计原则 2 射频同轴连接器及其组件主要采用的总规范(通用规范) 3 射频同轴连接器主要设计指标
1 .射频同轴连接器的基本概念
1.1射频同轴连接器RF connector
射频同轴连接器是使用频率在几十兆赫兹以上,装接在电缆上、PCB 上或安装在设备面板上的一 类具有同轴结构的连接器, 它是通过插头和插座的机械啮合和分离来实现传输系统射频信号的电 气连接和分离功能。
射频同轴连接器广泛应用于通讯、雷达、导航等军用、民用无线电系统中,在互连天线、射频 发射机和射频接收机中也是传输射频信号的关键元件。
射频同轴连接器的发展历史
射频同轴连接器的基本结构要素射频同轴连接器的基本结构源自素射频同轴连接器的基本结构要素
射频同轴连接器的基本结构要素
射频同轴连接器的基本结构要素

射频同轴连接器工作原理

射频同轴连接器工作原理

射频同轴连接器工作原理1. 引言1.1 射频同轴连接器的定义射频同轴连接器是一种用于连接射频信号传输线路的电子元件,通常由内导体、外导体和介质组成。

其主要作用是在射频系统中传输信号,并保证信号质量不受干扰。

射频同轴连接器的设计具有较高的频带宽度和传输效率,能够确保信号稳定传输,适用于各种射频设备和通信系统中。

射频同轴连接器在通信领域扮演着至关重要的角色,为信号传输提供了可靠的连接方式。

通过射频同轴连接器,信号可以在不同设备之间进行传递和交换,保证了通信系统的正常运行和数据传输的稳定性。

射频同轴连接器的设计和制造水平直接影响着通信设备的性能和信号质量,因此在通信领域中备受重视。

射频同轴连接器是射频通信系统中不可或缺的组成部分,其功能强大,作用重要,对于确保通信设备的正常运行和信号传输的可靠性具有关键性意义。

通过对射频同轴连接器的深入了解和研究,可以更好地推动通信技术的发展和应用。

1.2 射频同轴连接器的重要性射频同轴连接器在射频通信系统中起着至关重要的作用。

因为射频同轴连接器能够提供稳定的电气连接和机械连接,确保信号的有效传输和通信系统的正常运行。

射频同轴连接器还能够保护信号免受外部干扰和噪声的影响,提高通信系统的抗干扰能力和信号质量。

射频同轴连接器还具有易于安装和维护的特点,能够快速更换连接器,节省维护时间和成本,提高通信系统的可靠性和稳定性。

射频同轴连接器在通信领域中被广泛应用于无线通信系统、卫星通信系统、雷达系统、航空航天系统等各种领域。

射频同轴连接器是现代通信系统中不可或缺的重要组成部分,其重要性不可忽视。

随着通信技术的不断发展,射频同轴连接器的角色和价值将会更加凸显,为通信系统的性能提升和发展提供强有力的支持和保障。

2. 正文2.1 射频同轴连接器的结构射频同轴连接器的结构通常包括外导体、内导体、绝缘体和中心导体四个主要部分。

外导体通常是金属制成的外壳,起到保护和屏蔽的作用。

内导体是连接器内部的导电部分,负责传输信号。

射频测试基本知识

射频测试基本知识
基本指标和定义
1.耦合度:输入端与耦合端的功率比值 C=10 lg P1/P3
2.插入损耗: 3.隔离度和方向性:
应用
1.用于功率合成系统 2.用于接收机的抗干扰性测量或杂散测量: 3.用于信号取样和监测: 4.用于大功率的在线测量:
第四章.滤波器
概述
--一种选频电路,让某些频率通过而抑制其他频率。 --一个信号源产生0dbm 的载频信号f1时,同时也会产生一个-20dbm的二次谐 波2f1 --可分为 低通:让低于-3db截止频率fᴄ以下直至直流的信号都通过,而高于fᴄ的抑制。 高通:让高于-3db截止频率fᴄ以上的信号都通过,而低于fᴄ的抑制 带通:让-3db频段内的信号通过,其他频段抑制,可用1/4波长谐振腔构成 带阻:陷波器,抑制了3db频段内的信号,其他信号通过。
第四章.滤波器
指标
3. 带通滤波器的Q值(品质因子): Q=f0中心频率/BW带宽,描述过渡带的陡峭和平坦
4.矩形系数: 定义为阻带带宽和通带带宽的比值 也可定义为某个带外抑制带宽和3db 带宽的比值
9.电长度
10.电缆的弯曲特性(最小弯曲半径) 最小弯曲半径不要小于其直径的10倍,接头与电缆根部的防弯曲工艺
第一章.射频同轴电缆和连接器
性能和指标
11.同轴电缆的无源互调特性 三阶互调产物:2f1-f2或2f2-替柔性电缆
2.导体表面镀层有足够的厚度 3.用单股内导体的电缆 4.用表面平滑的高质量接头 5.采用足够厚度和均匀镀层的接头 6.采用尺寸尽可能大的接头(N型好于 SMA型) 7.保证接头之间良好的接触 8使用非磁性材料的接头
第一章.射频同轴电缆和连接器
分类与选择
半刚性:外导体用铝管或铜管,泄露小于-120db 半柔性:半刚性替代品,稳定性不足 柔性:编织电缆,测试级电缆,成本高 波纹铜管电缆:用于天馈系统。外导体为波纹导管

RF基础知识1

RF基础知识1

射频同轴连接器基础知识1、单位换算和一些常数:1.1 1GHz=103MHz =106KHz =109Hz1.2 1Kg = 9.8N1.3 1in = 25.4mm1.4 1bf.in = 0.112985N.m1.5 1标准大气压 = 101325 Pa1.6 电磁波真空中的速度Co=3×108m/s1.7 空气介质的相对介电常数εr空=11.8 聚四氟乙烯的相对介电常数:国内用εr=2.05 IEC常用εr=2.011.9 空气介质的导磁率μ空 = 11.10 常用铅黄铜(Hpb59-1)的密度= 8.4g/cm32、定义:2.1电接触——各个导电件处于紧密地机械接触状态,对两个方向的电流能提供低电阻通路;2.2接触件——元件内的导电体,它与对应的导电件相插合提供电通路(提供电接触):2.3弹性接触件——能对插合的零件产生压力具有弹性的接触件;2.4连接器——通常装接在电缆或设备上,供传输线系统电连接可分离元件(转接器除外)2.5转接器——连接两根带有不能直接插合连接器传输线的两端口装置;2.6无极性连接器——能与本身等同的连接器相插合的连接器;2.7类型——表征连接器对的与结构和尺寸有关的具体插合面和锁紧机构的术语;2.8品种——表示同一类型的具体型式、形状以及组合。

例如:自由端连接器和固定连接器,直式连接器和直角连接器,同类型内直角和直角转换器;2.9规格——表示品种在特定细节方面的变化,如电缆入口处尺寸的变化;2.10等级——连接器在机械和电气精密度方面特别是在规定的反射系数方面的水平。

3、产品基本知识和性能:3.1 7/16型、N型和SMA型连接器的连接螺纹标识中每个字母及数学所表示的含义7/16型——M29×1.5表示标称直径为29mm(1.141in),螺距为1.5mm(0.059in)的公制螺纹,该螺纹为细牙普通螺纹。

N型——5/8-24UNEF-2,表示该螺纹标称直径为5/8英寸,每英寸牙数为24,UNEF表示为超细压螺纹系列。

射频同轴连接器设计理论基础

射频同轴连接器设计理论基础

射频传输线、连接元件和过渡元件简述第一节射频传输线12345678910 射频同轴连接器的设计1970.12一、同轴传输线的特性阻抗1 同轴传输线的特性阻抗的一般公式射频同轴连接器由一段同轴传输线、连接机构绝缘支架组成。

所以,对同轴传输线的特性阻抗有一个比较全面的了解对射频同轴连接器的设计是非常重要的。

同轴传输线特性阻抗的一般公式:Cj G L j R Z ωω++='0 (1)上式中: Z o ¹—特性阻抗,欧姆R —每单位长度上导体的内部电阻,欧姆/米G —每单位长度上介质的电导,西门子/米L —每单位长度的电感,享/米C —每单位长度的电容,法/米ω=2πff —频率,赫当R=G=0时,公式(1)简化为:CL Z =0 (2) 在微波频率,导体的内部电感是很小的,每单位长度上的电感很接近于每单位长度上的外部电感:dD L ln 21πμ=(3) 上式中: L —每单位长度的外部电感,享/米μІ=μr μo — 介质的导磁率, 享/米μr —介质的相对导磁率μo =4π×10-7—真空导磁率,享/米D —外导体的内径d —内导体的外径单位长度的电容可按下计算:11dD C /ln 21πε=(4)上式中:C — 每单位长度电容,法/米ε1 =εr ε0—介质的介电常数,法/米 εr —— 介质的相对介电常数ε0 =1/C o 2μo —真空介电常数,法/米 C O —在真空中的光速C O =(2.997930±0.000003)×108,米/秒将公式(3)和(4)代入(2),并只考虑非磁性介质的情况(μr =1.000),可得到:dDZ rln00006.095860.590ε±=(5) 请注意,真空光速:001με=C真空导磁率μo 被任意地规定为严格等于4π×10-7享/米。

根据精确地进行的实验我们知道光速为299793000±300米/秒,因此,εo 并不严格等于1/36π×10-9,根据公式计算,εo 应为1/35.950336π×10-9。

射频同轴转接头基础知识

射频同轴转接头基础知识

射频同轴转接头基础知识————————————————————————————————作者:————————————————————————————————日期:射频同轴转接头基础知识作为一个射频工程师,测试人员,在日常的工作过程中,接触最多的除了测试仪表,校准件,连接线缆之外,就是各种不同设备之间的转接头了。

我们在维修的过程中,发现有比较多的仪器的损坏,或者是测试指标不稳定,是由于转接头的损坏造成的,而且有些接头的连接固定的方式不对,每次修好的仪器,过去后客户又按照他们原来的方式去拧紧了。

特别是在一些生产型的企业,由于操作人员流动性比较大,很多员工对于各种转接头都不一定认识,也不明白转接头为什么会损坏。

基于上述的原因,结合自己这些年的维修,我对一些常见的转接头做了一个介绍,主要从下面6个方面来展开。

1、转接头类型和结构2、转接头等级3、转接头之间的匹配4、转接头的损坏5、检查转接头6、转接头的连接东西都是很基础的,但是千里之穴溃于蚁堤,如果我们都注意这些细节了,那我们的仪表就少了一个损坏的原因,我们的测试结果也会更加的稳定、可信。

一、转接头类型和结构同轴转接头用于传输射频信号,其传输频率范围很宽,可达50GHZ 或者更高,主要用于雷达、通信、数据传输以及航空航天设备。

同轴转接头的基本结构包括:中心导体,介电材料(或称为绝缘体),外导体(该部分起着如同轴电缆外屏蔽层一样的作用)。

同轴转接头主要分为 SMA, SMB,N型,3.5MM,2.4MM, 1.85MM ,1.0MM,APC-7MM 等同轴转接头的通用常识描述一个转接头的基本要术:1:接头类型 --- 比如 SMA ,3.5MM , N 型2:特性阻抗 --- 连接器的阻抗一般就分为 50欧姆和 75欧姆3:接触方式 --- 公头,母头在提转接头需求的时候,只要满足这三个基本要求,大家就明白您需要的是什么东西了:比如需要一个N型转3.5MM的转接头,这样描述:需要一个 50欧姆阻抗的,一端是 N型公头,一端是3.5MM 母头的转接头。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

镇江通达电子有限公司 地址:江苏镇江黄墟经济开发区 电话:0511-83511505 83516699 传真:0511-83516677 网址: : 第 3 页 共 14 页
镇江通达电子有限公司
波段名称 毫米波 微波 厘米波 分米波 米波(超短波) 短波 中波 长波 超长波 极长波 频率名称 极高频(EHF) 超高频(SHF) 特高频 (UHF) 甚高频(VHF) 高频 (HF) 中频 (MF) 低频 (LF) 甚低频(VLF) 极低频(ELF) 波长范围 10-1 毫米 10-1 厘米 10-1 分米 10-1 米 100-10 米 1000-100 米 10-1 公里 100-10 公里 长于 100 公里 频率范围 30-3000 KMHz 3-30 KMHz 300-3000 MHz 30-300 MHz 3-30 MHz 300-3000 KHz 30-300 KHz 3-30 KHz >3 KHz
当然电压驻波比是 RF 连接器的关键电气指标,越低越理想,但盲目地追求 低驻波,会大大提高生产成本。
镇江通达电子有限公司 地址:江苏镇江黄墟经济开发区 电话:0511-83511505 83516699 传真:0511-83516677 网址: : 第 4 页 共 14 页
3.2 与电缆连接处结构
通常 RF 连接器有两种使用形式: 一是直接安装在仪器面板或印刷电路板上, 另一种是连接射频同轴电缆作为电信号传输用。 连接电缆处的结构也分为以下几 种: a. 内导体采用压接、外导体采用压接 b. 内导体采用焊接、外导体采用压接 c. 内导体采用压接、外导体采用焊接 d. 内导体采用焊接、外导体采用螺纹压紧 e. 内导体采用焊接、外导体采用螺纹压紧 f. 内导体采用压接、外导体采用螺纹压紧,等等 总之 RF 连接器与电缆连接处的要求是连接可靠、反射要小,必须进行一定 的补偿来保证性能。
3
RF 连接器的结构及特点:
3.1 结构
镇江通达电子有限公司 地址:江苏镇江黄墟经济开发区 电话:0511-83511505 83516699 传真:0511-83516677 网址: : 第 1 页 共 14 页
镇江通达电子有限公司 4.1.4、插入损耗
射频同轴连接器知识培训资料
I L 是指由于 RF 连接器的引入导致线路上功率的损耗。定义为输出功率与 输入功率之比。使连接器插损增大的因素很多,主要有:特性阻抗的不匹配、装 配精度误差、配合端面间隙、轴线倾斜、横向偏移、偏心、加工精度及电镀等所 造成。 插入损耗可通过下列经验公式计算: 0.07 • f (GHz)………………dB(min) 0.10 • f (GHz) ………………dB(max)
镇江通达电子有限公司
射频同轴连接器知识培训资料
镇江通达电子有限公司
射频同轴连接器知识培训资料(第一部分)
1
培训内容与目的:
本培训资料重点阐述了射频同轴连接器(RF 连接器)基本概念、产品结构、 功能、用途及选择、产品优劣的辨别、射频电缆的选用等方面的知识,供给 RF 连接器的采购人员、技术人员及广大的客户参考。
射频同轴连接器知识培训资料
当然,RF 连接器内、外导体之间的接触电阻与其电镀、产品结构及检测方 法有关。 内导体之间的接触电阻大于外导体之间接触电阻。接触电阻数值越小愈 好。一般单位为 mΩ(毫欧)。 4.1.6、绝缘电阻与耐压
RF 连接器在设计时规定了一定的电长度,在有限长度的线路中,特性阻抗 Z0 和负载阻抗 ZR 不相等时, 从负载端有一部分电压和电流,被反射而回到电源侧 的波,称为反射波;从电源到负载的电压和电流称为入射波。入射波和反射波的 合成波,被称为驻波。驻波的电压最大值和最小值之比,称为电压驻波比。 (亦 可成为驻波系数) 。在负载端,对于入射电压中可被反射的程度,我们成为反射 系数。反射系数等于反射电压与入射电压之比: ϒ = 式中 VR / VI
RF 连接器的接触电阻分为内导体之间和外导体之间的接触电阻。不管是内 导体还是外导体,尽管镀层十分光滑,在显微镜下观察,它的接触表面都有微小 的凸起部分。当一对接触件接触时,并不是整个接触面的接触,而是散布在接触 面上的一些点的接触。因此,实际接触面必然小于理论接触面。两者往往差距很 大,实际接触面可分为:一是真正金属与金属的接触,即那些金属凸起部分;二 是通过接触界面的插合, 摩擦了污染氧化膜面接触的部分。所以真正的接触电阻 由下列部分组成: <1>集中电阻——电流通过实际接触面时,由于电流线收缩(或称集中) ,显 示出来的电阻。 <2>膜层电阻——接触表面膜层及其它污染物所构成的电阻叫膜层电阻,也 称为界面电阻。 <3>导体电阻——实际测量 RF 连接器接触电阻时,都是在接点的引出端进 行,故实际测得的接触电阻,包括导体本身的电阻,因此实际测量的总接触电阻 为: R = Rc + Rf + Rd (mΩ) 式中: Rc —— 集中电阻 Rf —— 膜层电阻 Rd —— 导体电阻
射频同轴连接器知识培训资料
波长与频率关系: λ= Co/f 式中 λ——波长(cm/S) f ——频率(MHz) Co——真空中光速 (Co=299792458±1.2m/s≈3×105Km/s) 例: f = 1550 MHz,问λ= ? 代入上式:λ=Co/f = 3×105/1550 =193.5 mm=19.35 cm 4.1.3、电压驻波比 V.S.W.R
2
RF 连接器发展概况:
RF 连接器与其他电子元件相比发展史较短。1930 年国际上出现了车载用的 UHF 连接器是最早的 RF 连接器。第二次世界大战期间,由于战争的需要,随着 武器、雷达及微波通信的发展产生了 N、C、BNC、TNC 型等中小型系列。1958 年 后陆续出现了 SMA、SMB、SMC、MCX、SSMA、SSMB 等小型、微型产品。1964 年制 定了美国军用标准 MIL-C-39012 《射频同轴连接器总规范》 。同年至 1965 年我 国开始对 RF 连接器选型。1966 年由四机部组织集中设计、确定和选用适应我国 这 70 多年的时间里。 经过各国专家的共同努力,使 RF 连接器形成了独立 完整的专业体系, 成为电连接器家族中的重要组成部分,是同轴传输系统不可缺 少的关键元件。美、英、法等国家的 RF 连接器研制技术处于领先地位,其设计、 生产、测试、使用技术成龙配套。趋于完善不仅形成完整的标准体系,而且在原 材料、 辅助材料、 检测系统、 装配工具等方面已标准化, 并进行专业化规模生产。 新产品不断出现,如 QMA、MMBX、等。部分产品申报了专利,产品的工作频率从 3GHz 发展到 40GHz,有些产品已达到 110GHz。 我国从 60 年代开始由整机厂研制生产 RF 连接器,70 年代开始由专业厂生 产,按照自力更生方针,以集中设计的产品为主,80 年代起采用了国际标准, 研制生产国际通用系列产品, 主要以国营和集体企业为主,后来陆续出现一些民 营、合资、外资企业。到目前国内 RF 连接器生产厂家已有几百家,但规模都不 大。有一些骨干厂家的生产手段、生产能力和水平已与国外不相上下。
例如:SMA 型某产品,使用频率 f = 6 GHz 时,I L = ? 0.07 × 6 = 0.17 dB 0.10 × 6 = 0.25 dB 该产品在 6GHz,插损在 0.17~0.25dB 之间。但应该通过批量检测,得到理 想数据。如果是电缆组件应该加上或减去电缆线长的损耗。 4.1.5、接触电阻
射频同轴连接器知识培训资料
59.95860 ± 0.0006 D ln d εr
Z0 ——理想同轴线的特性阻抗(Ω) εr ——介质相对介电常数 D ——连接器外导体内径 d ——连接器内导体外径 常用介质的介电常数: 空气 εr =1.000649 聚四氟乙烯(PTFE) εr =2.02~2.05(常取 2.02) 聚乙烯(PE) εr =2.24 聚苯乙烯(PS) εr =2.54 超高频玻璃(7070#) εr =4~4.30 4.1.2 . 频率
镇江通达电子有限公司
射频同轴连接器知识培训资料
RF 连接器按接口形式分为三大类: 一是螺纹式连接:如 7/16 型、N 型、TNC 型、SMA 型等。由于采用螺纹连接, 使插头与插座配合更加稳定、可靠。防振抗撞能力强。 二是卡口式连接:如 BNC 型、C 型、Q6 型等。由于采用卡口连接,使用方便, 连接不易松动、分离又很迅速,很多医疗设备、电子仪器使用。 三是插入式连接:如 SMB、SMZ、MCX 等。其特点是有些采用了锁紧机构,大 部分都是体积小、重量轻、结构紧凑。适用于系统对体积、重量有要求的仪器设 备,特别适用抽屉式、排列式、积木式安装。
4
RF 连接器主要技术特性:
RF 连接器技术特性分为两大类:一是电器参数,二是机械环境参数。
4.1 电气参数:
4.1.1. 特性阻抗
它是根据传输线理论,设定平行线路的导体是均匀的,而且长度无限长,其 参数:R 电阻(Ω/m) ;L 电感(H/m) ;G 电导(Ω-1/m)为常数值,则线路上的 任意点电压和电流的比值 Zο为定值, (我国根据多种因素,如:衰减、功率、 耐压等,统一确定为 50Ω和 75Ω) ,该值称为特性阻抗或特定阻抗。 特性阻抗的计算: 近似公式: Z 0 = 60 D ln εr d
是指在单位时间内、线路信号振荡的次数,单位是 Hz。通常用 F 或 f 表示。 RF 是 Radio Frequency 的缩写,即射频。它是一种能远距离传输的高频电 磁波。RF 技术已在无线通信领域中已广泛应用。 RF 连接器的频率分为工作频率和截止频率。截止频率是指连接器使用到这 个频率会引起高次模型的出现,使能量急剧下降,电压驻波比显著劣化,所以连 接器规定了它的工作频段。 无线电频段划分
ϒ ——反射系数 VR ——发射电压 VI ——入射电压
电压驻波比
电压驻波比与反射系数的关系: 电压驻波比: S= 反射系数: 1+|ϒ| 1-|ϒ|
