差压、压力开关工作原理
压力开关原理
压力开关原理
压力开关是一种常见的电气开关，它能够在机械压力作用下自动开关
电路。
在工业自动化、液压系统、水泵控制等领域广泛应用。
以下是
压力开关的原理及工作过程。
一、压力开关的原理
压力开关的原理基于机械弹簧和电气接触器的结合。
当外部施加压力时，弹簧会发生变形，使得接触器产生电气信号，从而控制电路的通断。
二、压力开关的工作过程
1. 当外部没有施加压力时，弹簧处于松弛状态，接触器处于断开状态。
2. 当外部施加一定压力时，弹簧开始发生变形，并逐渐向内收缩。
当
弹簧达到一定程度的收缩时，接触器会产生闭合信号。
3. 当外部施加的压力减小或消失时，弹簧恢复到松弛状态，并使接触
器断开。
4. 压力开关还可以通过调节螺旋簧来改变其灵敏度和动作点位置。
这
样可以使其适应不同场合的压力变化。
三、压力开关的应用
1. 工业自动化：压力开关广泛应用于机械设备和生产线上，例如控制
气动装置、液压系统和传送带等。
2. 水泵控制：在水泵系统中，压力开关可以监测水压变化，并自动控
制水泵的启停，从而保证水压的稳定和节能。
3. 空调系统：空调系统中的压力开关可以监测冷媒的压力变化，并控
制冷凝器和蒸发器之间的阀门，以保证空调系统的正常运行。
总之，压力开关是一种简单而实用的电气开关。
它能够根据外部压力
变化自动进行电路通断操作，广泛应用于各种工业自动化和控制领域。
压力开关文档

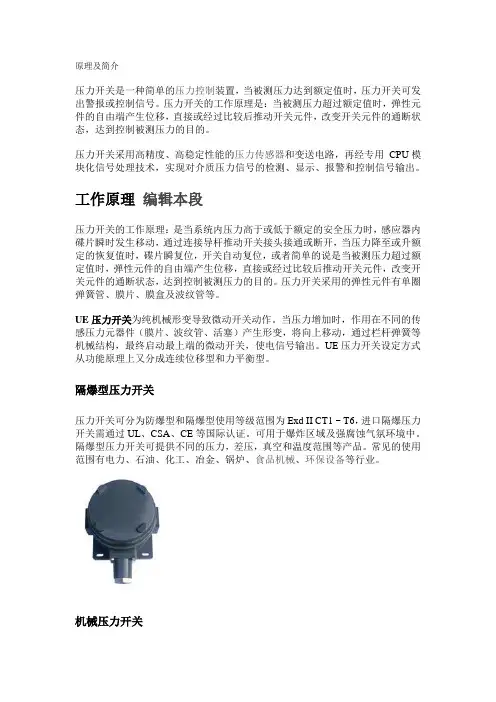

原理及简介压力开关是一种简单的压力控制装置，当被测压力达到额定值时，压力开关可发出警报或控制信号。
压力开关的工作原理是：当被测压力超过额定值时，弹性元件的自由端产生位移，直接或经过比较后推动开关元件，改变开关元件的通断状态，达到控制被测压力的目的。
压力开关采用高精度、高稳定性能的压力传感器和变送电路，再经专用CPU模块化信号处理技术，实现对介质压力信号的检测、显示、报警和控制信号输出。
工作原理编辑本段压力开关的工作原理：是当系统内压力高于或低于额定的安全压力时，感应器内碟片瞬时发生移动，通过连接导杆推动开关接头接通或断开，当压力降至或升额定的恢复值时，碟片瞬复位，开关自动复位，或者简单的说是当被测压力超过额定值时，弹性元件的自由端产生位移，直接或经过比较后推动开关元件，改变开关元件的通断状态，达到控制被测压力的目的。
压力开关采用的弹性元件有单圈弹簧管、膜片、膜盒及波纹管等。
UE压力开关为纯机械形变导致微动开关动作。
当压力增加时，作用在不同的传感压力元器件（膜片、波纹管、活塞）产生形变，将向上移动，通过栏杆弹簧等机械结构，最终启动最上端的微动开关，使电信号输出。
UE压力开关设定方式从功能原理上又分成连续位移型和力平衡型。
隔爆型压力开关压力开关可分为防爆型和隔爆型使用等级范围为Exd II CT1 ~ T6，进口隔爆压力开关需通过UL、CSA、CE等国际认证。
可用于爆炸区域及强腐蚀气氛环境中。
隔爆型压力开关可提供不同的压力，差压，真空和温度范围等产品。
常见的使用范围有电力、石油、化工、冶金、锅炉、食品机械、环保设备等行业。
机械压力开关机械压力开关，为纯机械形变导致微动开关动作。
当压力增加时，作用在不同的传感压力元器件（膜片、波纹管、活塞）产生形变，将向上移动，通过栏杆弹簧等机械结构，最终启动最上端的微动开关，使电信号输出。
UE压力开关设定方式从功能原理上又分成连续位移型和力平衡型。
电子压力开关另外一种是市场上这几年比较流行的是电子式压力开关，用来替代电接点压力表和使用在工控控制要求比较高的系统上。
仪表压力知识
1、大气压：地球表面上的空气柱因重力而产生的压力。
它和所处的海拔高度、纬度及气状况有关。
2、差压（压差）：两个压力之间的相对差值。
3、绝对压力：介质（液体、气体或蒸汽）所处空间的所有压力。
绝对压力是相对零压力而言的压力。
4、表压力（相对压力）：如果绝对压力和大气压的差值是一个正值，那么这个正值就是表压力，即表压力=绝对压力-大气压＞0。
5、负压（真空表压力）：和“表压力“相对应，如果绝对压力和大气压的差值是一个负值，那么这个负值就是负压力，即负压力=绝对压力-大气压＜0。
也称为真空度6、静态压力：一般理解为“不随时间变化的压力，或者是随时间变化较缓慢的压力，即在流体中不受流速影响而测得的表压力值”。
7、动态压力：和“静态压力”相对应，“随时间快速变化的压力，即动压是指单位体积的流体所具有的动能大小。
”通常用1/2ρν2计算。
式中ρ—流体密度；v—流体运动速度。
”8、为什么液注高度也可表示压力：压力等于液柱高度、液体密度和重力加速度的乘积。
液体的密度在一定温度下是不变的，所以压力也可以用液柱高度。
9、压力单位与法定压力单位Pa之间换算关系1工程大气压即1kgf/cm2= （9.80665×104）Pa≈（9.81×104）Pa；1物理工程大气压（atm）=（101325）Pa≈（1.0133×105）Pa；1巴（bar）=（1000）mbar=（105）Pa。
10、压力开关是一种简单的（压力控制装置），当被测压力达到额定值时，压力开关可发出（警报或控制）信号。
11、压力开关的工作原理是：当被测压力超过额定值时，弹性元件的自由端（产生位移），直接或经过比较后推动（开关元件），改变（开关元件）的通断状态，达到控制被测压力的目的。
12、压力开关采用的弹性元件有（单圈弹簧管）、（膜片）、（膜盒）及（波纹管）等。
开关元件有（磁性开关）、（水银开关）、（微动开关）等。
13、压力开关的开关形式有（常开式）和（常闭式）两种。
仪表基础知识培训
工程上的“压力”与力学中的“压力”不表示同一个
概念。
1Mpa=1000Kpa=10.1972Kgf/cm2
=10bar=145.038 lb/in2
=7500.62mmHg
=10.1972*104mmH2O
=9.86927atm
注： lb/in2(磅/平方英寸
英制压强单位)
2ห้องสมุดไป่ตู้23/8/11
30
3.1.4压力仪表
2023/8/11
7
2.2检测仪表的性能
1. 精确度
又称精度，指的是仪表测量值与真值接近的准确程度， 与误差相对而言，通常用相对百分误差表示。精确度 是仪表的一个很重要质量指标，常用精度等级来规范 和表示。精度等级就是最大相对误差去掉正负号和％， 按国家统一规定划分的等级有 0.005,0.02,0.05,0.1,0.2,0.25,0.35,0.5,1.0,1.5,2.5,4等。 仪表精度等级一般都标志在仪表标尺或标牌上，如 0.5 等，数字越小，说明精度越高。
可编程控制器ＰＬＣ 计算机控制系统 分散控制系统ＤＣＳ 总线控制系统
2023/8/11
18
2.4.4仪表的分类之执行器
调节阀 变频器
2023/8/11
19
2.5常用仪表信号（1）重点
仪表常用的电信号包括： 4—20mADC信号 1—5VDC信号 脉冲信号 RTD（热电阻）PT100信号 mV信号(热电偶)
2023/8/11
6
2.2检测仪表的性能
•仪表的性能指标通常用精确度、变差 、灵敏度、 重复性、稳定性、 可靠性来描述。
•测量过程-----利用一个已知的单位量(即标准量)与 被测的同类量进行比较的过程。

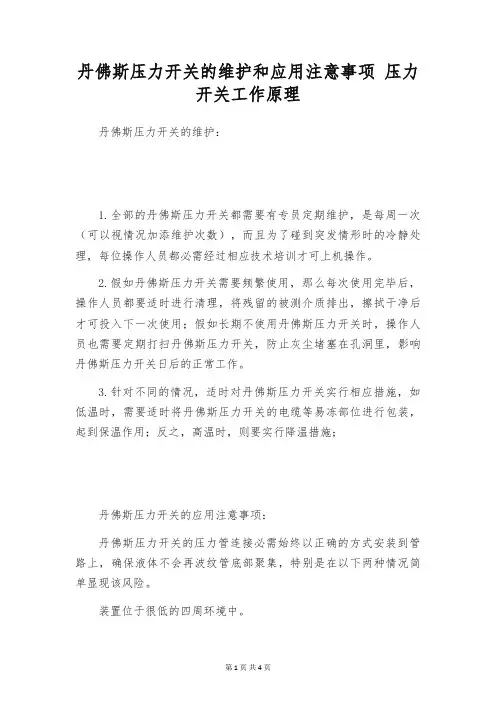

丹佛斯压力开关的维护和应用注意事项 压力开关工作原理
丹佛斯压力开关的维护和应用注意事项压力开关工作原理丹佛斯压力开关的维护：1.全部的丹佛斯压力开关都需要有专员定期维护，是每周一次（可以视情况加添维护次数），而且为了碰到突发情形时的冷静处理，每位操作人员都必需经过相应技术培训才可上机操作。
2.假如丹佛斯压力开关需要频繁使用，那么每次使用完毕后，操作人员都要适时进行清理，将残留的被测介质排出，擦拭干净后才可投入下一次使用；假如长期不使用丹佛斯压力开关时，操作人员也需要定期打扫丹佛斯压力开关，防止灰尘堵塞在孔洞里，影响丹佛斯压力开关日后的正常工作。
3.针对不同的情况，适时对丹佛斯压力开关实行相应措施，如低温时，需要适时将丹佛斯压力开关的电缆等易冻部位进行包装，起到保温作用；反之，高温时，则要实行降温措施；丹佛斯压力开关的应用注意事项：丹佛斯压力开关的压力管连接必需始终以正确的方式安装到管路上，确保液体不会再波纹管底部聚集，特别是在以下两种情况简单显现该风险。
装置位于很低的四周环境中。
连接管安装与管路底部位置。
波纹管积液可导致①波纹管分裂②误动作机械式压力开关有着怎样的工作原理呢？压力开关是一种简单的压力掌控装置。
当被测压力达到额定值时，压力开关可发出警报或掌控信号。
机械式压力开关通常是用于低成本应用或加强牢靠性，这取决于开关信号的传输频率。
将开关设计为低需求模式（切换周期很少，如安全应用中）或高需求模式（切换周期频繁，如过程掌控中）。
回差通常是不可调的，因此无法配置切换的重置动作点，而需通过出厂设置进行预设。
机械式压力开关通常用于开断高强度电流，如泵和驱动装置。
然而，机械接点常常面临着PLC和现代电子中切换超低压的问题，除非使用价格更高的镀金接点。
机械式压力开关工作原理机械式压力开关为纯机械形变导致微动开关，当压力加添时，作用在不同的传感压力元器件（膜片、波纹管、活塞）产生形变，将向上移动，通过栏杆弹簧等机械结构，最后启动最上端的微动开关，使电信号输出。
差压开关文档
差压开关概述差压开关，又称差压传感器或压力开关，是一种用于检测流体压力差的装置。
它基于流体静压原理工作，当流体压力差达到预设值时，差压开关将会触发开关动作，以便控制相关系统或设备的运行。
差压开关在工业自动化领域广泛应用，特别是在压力控制、液位控制、流体过滤、气体检测等方面起到重要作用。
本文将介绍差压开关的工作原理、结构组成、应用领域以及选型注意事项。
工作原理差压开关的工作原理基于流体静压原理。
当流体通过差压开关两侧的进出口管道时，由于流体的速度和方向的变化，会产生压力差。
差压开关通过感应这个压力差，以判断流体是否达到预设值，并相应地触发开关动作。
差压开关通常由两个主要组件组成：感应单元和开关单元。
感应单元通过感应流体的压力差，并将这个压力差转换为机械或电信号。
开关单元则根据感应单元接收到的信号对开关进行操作。
结构组成差压开关的结构通常由以下几个部分组成：1.进出口管道：负责引导流体进出差压开关。
2.压力传感器：感应差压开关两侧流体的压力差，并将其转化为信号。
3.机械开关或电磁阀：根据压力传感器接收到的信号对开关进行操作。
4.控制电路：用于控制差压开关的运行和信号处理。
应用领域差压开关在许多领域中有着广泛的应用，包括但不限于以下几个方面：1.压力控制：差压开关可用于监测管道或容器中的压力变化，并在压力达到预设值时触发相应的控制动作，保证系统的正常运行。
2.液位控制：差压开关可用于测量液体的高度差，并根据液位的变化来控制液体的供给或排放。
它常用于水池、水塔等液位监测和控制系统中。
3.流体过滤：差压开关可用于监测和控制过滤器中的压差，一旦压差达到一定程度，就可触发开关进行清洗或更换过滤器，以保证系统的过滤效果。
4.气体检测：差压开关可用于检测空气质量或气体流量，一旦达到预设的差压值，它可以触发报警或关闭相关设备，以确保人员安全或系统的正常运行。
选型注意事项在选择差压开关时，需要考虑以下几个因素：1.压力范围：根据应用场景中的压力变化幅度，选择合适的差压开关压力范围，以保证准确的检测和控制。
差压阀的工作原理
差压阀在石油领域 的应用：用于控制 油井的压力，提高 采油效率，确保油 井的安全。
差压阀在医疗领域的应用案例
添加 标题
添加 标题
差压阀在呼吸机中的应用：通过调节进气和 出气口的压力差，控制患者的呼吸频率和呼 吸深度，确保患者呼吸顺畅。
差压阀在血液透析机中的应用：通过调节透 析液的流量和压力，确保血液透析过程的顺 利进行，有效清除患者体内的毒素和废物。
差压阀的工作原理
汇报人：
汇报时间：20XX/XX/XX
YOUR LOGO
目录
CONTENTS
1 单击添加目录项标题 2 差压阀的概述 3 差压阀的工作原理 4 差压阀的特点与优势 5 差压阀的应用案例 6 差压阀的维护与保养
单击此处添加章节标题
差压阀的概述
差压阀的定义
差压阀是一种利用压力差来控制阀门开启和关闭的装置
适用范围广：差 压阀可以适用于 各种不同的介质 和工况，如气体、 液体、蒸汽等， 且对介质温度和 压力的波动具有 较强的适应性。
差压阀的优势
高效节能：差压阀能够有效地控制流量，减少能源浪费，提高能源利用效 率。
稳定可靠：差压阀具有稳定的控制性能，能够保证系统的稳定运行，减少 故障率。
易于维护：差压阀结构简单，维护方便，能够减少维护成本和时间。
作
差压阀的定期保养
定期检查差压阀的外观：检查阀体、阀杆、阀座等部位是否出现裂纹、变形或磨损，及时进行 修复或更换。
定期清洗差压阀：对差压阀进行清洗，去除内部的杂质和污垢，保持阀门的畅通和密封性能。
定期更换密封件：差压阀的密封件需要定期更换，以保证阀门的密封性能和防止泄漏。
定期校准差压阀：对差压阀进行校准，确保其准确性和可靠性，保证设备的正常运行。
美国索尔SOR压力、差压开关产品介绍
美国索尔SOR压力、差压开关美国索尔SOR压力开关包括美国索尔SOR NN系列压力开关、美国索尔SOR L系列压力开关、美国索尔SOR RN系列压力开关等。
美国索尔SOR压力开关主要采用静态O型圈密封的活塞-弹簧-膜片组合式结构，具有抗震、抗过压能力强，测量范围广且回差小、使用寿命长等特点。
其生产的高静压低差压开关是世界上独一无二的。
其核级压力及差压开关是世界上不多的取得IEEE认证的产品。
其特点如下：（1）所有开关均符合ISO9001规范，在重工业领域是世界级的领先产品。
（2）所有产品均享有三年的免费保修期。
（3）压力、差压、温度开关均使用膜片-弹簧原理（PISTON-DIAPHRAM结构）。
具有高精度、低回差特点。
温度开关受环境温度影响极小，回复性能好。
（4）所有开关均不需要阶段性的维护。
开关安装简单方便，不需要特殊工具，具有很长的使用寿命。
（5）能承受长时间连续工作，抗震动，能达到很高的过压及保护压力，能在苛刻和有腐蚀情况下正常工作。
（6）SOR可根据客户特殊要求，为用户制造特殊产品。
美国索尔SOR NN系列压力开关、美国索尔SOR L系列压力开关、美国索尔SOR RN系列压力开关报价，美国索尔SOR NN系列压力开关、美国索尔SOR L系列压力开关、美国索尔SOR RN系列压力开关价格，美国索尔SOR NN系列压力开关、美国索尔SOR L系列压力开关、美国索尔SOR RN系列压力开关供应商，美国索尔SOR NN系列压力开关、美国索尔SOR L系列压力开关、美国索尔SOR RN系列压力开关经销商，美国索尔SOR NN系列压力开关、美国索尔SOR L系列压力开关、美国索尔SOR RN系列压力开关甘肃总代理，美国索尔SOR NN系列压力开关、美国索尔SOR L系列压力开关、美国索尔SOR RN系列压力开关兰州总代理，美国索尔SOR NN系列压力开关、美国索尔SOR L系列压力开关、美国索尔SOR RN系列压力开关选型资料，美国索尔SOR NN 系列压力开关、美国索尔SOR L系列压力开关、美国索尔SOR RN系列压力开关技术方案。
压差开关工作原理
压差开关工作原理
压差开关是一种常用于工业控制系统中的开关装置，它通过检测流体压力的变化来实现开关的控制。
在许多工业应用中，压差开关被用来监测管道中的流体流动情况，以及控制流体的流动方向和速度。
本文将介绍压差开关的工作原理，包括其结构、工作原理和应用。
压差开关的结构
压差开关通常由一个弹簧加载的活塞和一个微动开关组成。
活塞上安装有一个弹簧，当流体的压力作用在活塞上时，弹簧会受到压缩，从而改变微动开关的状态。
当流体的压力超过一定数值时，活塞会被推动，从而使微动开关闭合或断开，实现开关的控制。
压差开关的工作原理
压差开关的工作原理基于流体压力的变化。
当流体的压力超过一定数值时，活塞会被推动，从而改变微动开关的状态。
当流体的压力低于一定数值时，活塞会受到弹簧的作用，从而使微动开关恢复到原来的状态。
通过这种方式，压差开关可以实现对流体压力的
监测和控制。
压差开关的应用
压差开关在许多工业应用中都有着广泛的应用。
例如，在管道
系统中，压差开关可以用来监测流体的流动情况，以及控制流体的
流动方向和速度。
此外，压差开关还可以用于控制液位、温度和湿
度等参数，在化工、石油、制药和食品加工等行业中都有着重要的
应用价值。
总结
压差开关是一种常用的工业控制装置，它通过检测流体压力的
变化来实现开关的控制。
压差开关的工作原理基于流体压力的变化，当流体的压力超过一定数值时，活塞会被推动，从而改变微动开关
的状态。
压差开关在管道系统、液位控制和温度控制等方面都有着
广泛的应用，对于提高工业生产效率和安全性具有重要的意义。
低压压力开关工作原理
低压压力开关工作原理
低压压力开关是一种常用的电气控制元件，它主要通过感受外部压力的变化来实现电路的开启和关闭。
其工作原理如下：
1. 结构：低压压力开关一般由弹簧、活塞和触点等部件组成。
其中，触点是关键部件，它通常由两个金属片或碳块构成，当外部压力达到一定值时，触点之间的接触情况会发生变化。
2. 接通状态：在正常情况下，低压压力开关的弹簧和活塞会对触点施加一定的力，使得触点保持闭合状态，电路处于导通状态。
3. 压力变化：当外部压力发生变化时，例如气体或液体的压力升高，会对活塞施加压力，压簧会被压缩。
当外部压力超过设定压力值时，压簧的压力将无法保持闭合状态，触点会被压开，电路断开。
4. 断开状态：一旦触点被压开，低压压力开关会自动切断电路，实现电器设备的停止工作或保护应对，例如防止过压或过载。
5. 复位状态：当外部压力恢复到设定压力以下时，弹簧的作用力将会让触点重新闭合，电路恢复导通状态，电器设备重新工作。
总的来说，低压压力开关通过触点的闭合和断开状态，来感受外部压力的变化，并通过该状态的改变来控制电路的开合，实现对电器设备的控制和保护。
三态压力开关工作原理
三态压力开关工作原理三态压力开关工作原理解析1. 什么是三态压力开关？三态压力开关是一种常用于控制液体或气体压力的开关设备。
它通过检测输入压力的大小，并根据设定的阈值将压力状态分为三个不同的状态：低压、中压和高压。
2. 工作原理三态压力开关的工作原理可以分为以下几个步骤：输入压力检测三态压力开关通过传感器或压力测量装置对输入压力进行检测。
这些传感器通常采用压电、电阻或半导体等原理，能够将压力转化为电信号。
阈值设定设备会预先设定三个阈值，分别对应低压、中压和高压状态。
当实际测量到的压力值超过或低于某一个阈值时，开关会根据设置进行相应的操作。
根据测量得到的压力值与设定的阈值进行比较，三态压力开关会判断当前压力状态。
如果压力超过高压阈值，则处于高压状态；如果压力低于低压阈值，则处于低压状态；如果压力介于中压阈值之间，则处于中压状态。
控制操作根据当前的压力状态，三态压力开关可以触发不同的控制操作。
例如，当压力达到高压状态时，开关可以触发警报、继电器、电磁阀等输出信号，从而实现自动控制或报警。
3. 应用领域三态压力开关广泛应用于各个领域，包括但不限于：•液体或气体压力控制：三态压力开关可用于控制水泵、压缩机、气动系统等设备的运行，确保压力在安全范围内。
•工业自动化：三态压力开关在工业自动化领域中，通过监测压力变化，实现对工艺过程的控制和调节。
•环境控制：在供暖、空调、通风等领域中，三态压力开关可用于监测和控制系统中的压力变化，确保室内环境的稳定。
•电子设备保护：三态压力开关还可用于电子设备中，如空气压缩机、冰箱等，用于保护设备免受过高或过低的压力影响。
三态压力开关通过检测压力，并根据设定的阈值将压力状态分为低压、中压和高压三个状态。
它在各个领域中都扮演着重要的角色，实现对液体或气体压力的控制和保护。
随着技术的不断发展，三态压力开关的应用范围将会越来越广泛。
以上是对三态压力开关工作原理的简要解析，希望对您有所帮助。
压力变送器和压力开关的内部原理图
压力变送器和压力开关
的内部原理图
Company Document number：WTUT-WT88Y-W8BBGB-BWYTT-19998
压力变送器按照原理可以分为力平衡式、电容式、电感式、应变式和频率式等，当今流行的3051系列为电容式压力变送器，我这里有1151系列的资料，测量部分原理图和结构图如下：
变送器的测量部分将压力或差压信号转换成差动电容的变化信号是经过两个转换过程来实现的，一是压差-位移转换特性，二是位移-电容转换特性。
图例如下：
变送器转换电路的作用是将测量部分的线性化输出信号转换成4-40mA直流信号，并送到负载，另外还可实现零点调整、量程调整、正负迁移、线性调整及阻尼调整等功能。
变送器方框图如下：。
压力开关
陕西迪凯
INDUSTRY
电子压力开关
• 电子压力开关主要采用压力传感器进行压 力采样。通过压力传感器直接将非电量— 压力转换为可直接测量的电量—电压或电 流，再通过信号调理电路对传感器信号进 行放大和归整处理，最后通过比较电路， 使得该器件在所设定的压力门限上，输出 电平是某一逻辑状态，这个逻辑电平可输 入到微控制器，驱动后部电路或控制电开 关。用户可以通过设定电平转换门限来决 定压力开关的动作压力值。
陕西迪凯
INDUSTRY
压力开关的应用
• 压力开关是一种适应性很好的有着超强功 能的压力控制装置。可用于爆炸区域及含 有腐蚀性气体的环境中，对设备和人员安 全起保护作用。压力开关可提供不同的压 力、差压、真空和温度范围，还可提供不 同的连接方式、各种不同的材料及感压元 件类型。因此，压力开关的使用范围很广 泛，可用于化工、石化、炼油、油田、钻 井平台、输油管线及制药等各种工业过程。
陕西迪凯
INDUSTRY
核电行业中，压力开关通常用于直接控制泵、 阀的开停，缺水保护和溢水保护控制。
陕西迪凯
INDUSTRY
压力开关主要特点
密封式不锈钢感应器安全可靠； 压力范围内可根据用户任意选定的压力值 进行制造 ； 有参考刻度的内部调整和防误操作盒盖的 外部调整两种调整方式； 使用寿命长，防爆、耐腐蚀；
陕西迪凯
INDUSTRY
DPI615的性能与特点
典型精度为±0.025%FS ； 一体式压力/真空泵 ； 电信号和压力双显示 ； 4~20 mA回路测试功能 ； RS 232接口和文件制作功 能； 微压、气压、液压可自由选 选择；
DPI615
高低压压力开关工作原理
高低压压力开关工作原理高低压压力开关是一种可控制压缩机运行的开关，广泛应用于空调、冰箱、冷柜等制冷设备中。
其工作原理是基于压力变化来实现的，下面将详细介绍高低压压力开关的工作原理。
一、高低压压力开关的组成高低压压力开关由高压控制器、低压控制器和电气控制器三部分组成。
其中，高压控制器和低压控制器分别安装在高压侧和低压侧的制冷管路上，用于检测管路内的压力变化。
电气控制器则用于控制压缩机的启停，根据高低压压力开关的信号来控制压缩机的运行。
二、高低压压力开关的工作原理1.高压控制器的工作原理高压控制器主要用于检测制冷系统的高压侧管路内的压力变化，当管路内的压力超过设定值时，高压控制器会发出信号，控制电气控制器切断压缩机的电源，以避免高压侧压力过高而引起压缩机损坏。
当制冷系统的高压侧管路内的压力下降到设定值以下时，高压控制器会自动恢复电气信号，使电气控制器启动压缩机。
2.低压控制器的工作原理低压控制器主要用于检测制冷系统的低压侧管路内的压力变化，当管路内的压力低于设定值时，低压控制器会发出信号，控制电气控制器切断压缩机的电源，以避免低压侧压力过低而引起压缩机损坏。
当制冷系统的低压侧管路内的压力上升到设定值以上时，低压控制器会自动恢复电气信号，使电气控制器启动压缩机。
3.电气控制器的工作原理电气控制器主要用于控制压缩机的启停，根据高低压压力开关的信号来控制压缩机的运行。
当高压控制器或低压控制器发出信号时，电气控制器会切断或启动压缩机的电源。
三、高低压压力开关的应用高低压压力开关广泛应用于空调、冰箱、冷柜等制冷设备中，它可以保护制冷系统的正常运行，避免因高低压侧压力过高或过低而引起的损坏。
同时，高低压压力开关还可以节约能源，延长设备的使用寿命，提高设备的运行效率。
四、高低压压力开关的安装和维护1.安装高低压压力开关应安装在制冷系统的高压侧和低压侧管路上，应按照设备的使用说明书进行正确安装。
2.维护高低压压力开关应定期检查和维护，保证其正常工作。
压力开关介绍
1、压力的基础知识
5.标准大气压（atm）与帕（Pa）的换算关系： 1atm 101.325kPa 1Pa 9.8692310 atm 6.托（Torr）：真空单位 1Torr 133.3224Pa.
6
2.压力开关的工作原理
压力开关工作原理
在外部压力的作用下，压力开关内部弹性元件自由端产生位
3.压力开关的校验及常见故障处理
使用DPI615和万用表校验
3.压力开关的校验及常见故障处理
3.压力开关的校验及常见故障处理
使用活塞式压力校验仪并利用电路通断校验
3.压力开关的校验及常见故障处理
3.压力开关的校验及常见故障处理
各电厂压力开关校验记录单
三门核电压力开关检测报告.gpdf 秦山核电站开关量校验记录表.pdf
1、压力的基础知识
非法定压力单位
国务院规定，从1991年1月1日起全国一律执行法定计量 单位，非国家法定计量单位应当废除。由于非法定计量单 位使用时间长、影响大，要从生产、生活和人们思想中彻 底废除可能还需要一段时间。因此，这里有必要讲一下非
法定单位和法定单位的换算关系。
常见的非法定压力计量单位有：
由于1g 1103 kg， 1cm / s 2 110 2 m / s 2，
1、压力的基础知识
3.磅（Psi）与帕（Pa）的关系 在英制单位中，力的单 位是1磅力（bf）， 面积单位是平方英寸（ in 2），因此 1磅力（bf）作用在 1平方英寸（in 2）面积上产生的压力为 1bf / in 2，称为Psi。 因为 1bf 0.45359273 kgf， 1in 25.4m m 2.54cm 所以1Psi 0.45359273 / 2.542 kgf / cm2 0.070307 kgf / cm2 又因为 1kgf / cm2 0.980665 105 Pa 所以1Psi 0.070307 0.980665 105 6894 .76Pa.
三态压力开关工作原理(一)
三态压力开关工作原理(一)三态压力开关工作原理什么是三态压力开关？三态压力开关是一种常用的工业控制设备，用于监控并控制流体压力。
它可以根据流体压力的高低，自动切换不同的工作状态。
工作原理三态压力开关的工作原理基于压力的感应和电路的控制。
1.压力感应装置：在三态压力开关中，通常采用机械式或电子式压力传感器来感知流体压力的变化。
传感器将压力转换为相应的机械或电信号。
2.电路控制：三态压力开关内部设有一系列的电路与继电器，用于接收和处理传感器的信号。
根据预设的压力阈值，电路可以判断流体压力处于高压、低压还是正常工作范围内。
3.工作状态切换：根据电路的判断结果，三态压力开关可以自动切换不同的工作状态。
通常包括以下三种状态：–高压状态：当流体压力超过设定的高压阈值时，三态压力开关会触发继电器，将高压信号传递给控制设备，以便进行相应的处理或报警。
–低压状态：当流体压力低于设定的低压阈值时，三态压力开关会触发继电器，将低压信号传递给控制设备，以便进行相应的处理或报警。
–正常状态：当流体压力处于设定的正常工作范围内时，三态压力开关会保持正常状态，不触发继电器。
4.调整和维护：为了确保三态压力开关的准确性和可靠性，需要进行定期的压力校准和维护工作。
通常通过调整设备上的旋钮或按钮来更改设定的高压和低压阈值。
应用领域三态压力开关广泛应用于各种流体控制系统中，包括但不限于以下领域：•空压机和压缩空气系统•水泵和水处理设备•液压系统和气动系统•锅炉和热交换器•制冷和空调设备总结三态压力开关作为一种用于流体控制的常见设备，通过压力感应装置和电路控制，实现了对流体压力的监测和控制。
它能够根据设定的压力阈值，自动切换不同的工作状态，在工业生产中起到了重要的作用。
在应用领域广泛，在实际使用中需要注意定期的压力校准和维护工作，以确保其工作的准确性和可靠性。
工作原理详解1. 压力感应装置三态压力开关中常用的压力感应装置包括机械式传感器和电子式传感器。
压力开关的原理
压力开关的原理
压力开关是一种常用的电气控制开关元件，其工作原理是通过感应外界压力的变化来实现开闭电路的。
压力开关由压力敏感元件和电器控制部分两部分组成。
压力敏感元件通常由弹簧和接点组成。
当外界施加压力到压力开关上时，弹簧会产生变形，使得接点发生动作，从而实现电路的开闭。
具体工作原理如下：
1. 当外界施加压力到压力开关上时，压力传递到弹簧上，使得弹簧发生弯曲或压缩。
压力变化的大小和方向会影响弹簧的形变程度。
2. 弹簧的形变程度会进一步影响接点的状态。
当弹簧的形变超过一定程度时，接点会发生切换，从而改变电路的开闭状态。
3. 当压力减小或消失时，弹簧恢复原状，接点也随之切换到相应的状态。
电器控制部分包括供电电路和控制电路。
当压力开关的接点发生变化时，控制电路中的元件（如继电器、电磁阀等）会接通或断开，实现对其他设备或电路的控制。
总结来说，压力开关通过感应外界压力变化，通过弹簧和接点的联动来实现电路的开闭，从而控制其他设备或电路的工作状态。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
压力开关的工作原理及特点
一般压力开关是如何工作，起作用的?主要应用在什么原件上，起的是什么作用？主要的特点是什么，应用的范围很广吗？看本期资料导读，由上海卓盼电子科技有限公司整理参考。
压力开关是一种简单的压力控制装置，当被测压力达到额定值时，压力开关可发出警报或控制信号。
压力开关的一般工作原理：是当系统内压力高于或低于额定的安全压力时，感应器内膜片瞬时发生移动，通过连接导杆推动开关接头接通或断开，当压力降至或升额定的恢复值时，膜片瞬复位，开关自动复位，或者简单的说是当被测压力超过额定值时，弹性元件的自由端产生位移，直接或经过比较后推动开关元件，改变开关元件的通断状态，达到控制被测压力的目的。
压力开关采用的弹性元件有单圈弹簧管、膜片、膜盒及波纹管等。
开关元件有磁性开关、水银开关、微动开关等。
压力开关主要类别包括常开式和常闭式。
主要特点是：
1、采用英制管螺纹快速接头或铜管焊接式安装结构，安装灵活，使用方便，无需特殊的安装固定。
2、插片式导线式连接方可供用户任意选定。
4、密封式不锈钢感应器安全可靠。
5、压力范围内可根据用户任意选定的压力值进行制造。
压力开关主要应用领域：主要用于家用、商用、汽车制冷系统的高、低压力保护控制，蒸汽工况和发电站;蓄能器,接收器,闪蒸罐,分离器,洗涤器,炼油装
置。
也可适用于各种设备工具的高、低压力保护控制。
压力开关用在空压机上面主要是来调节空压机的起停状态,通过调节储气罐内的压力来让空压机停机休息,对机器有保养作用.在空压机工厂调试的时候,根据客户需要调节到指定压力,然后设定一个压差.例如,压缩机开始启动,向储气罐打气,到压力10kg的时候,空压机停机或者卸载,当压力到7kg的时候空压机又开始启动,此间有一个压力差,这个过程就可以让压缩机休息一下,达到保护空压机的作用.由电动机直接驱动压缩机，使曲轴产生旋转运动，带动连杆使活塞产生往复运动，引起气缸容积变化。
由於气缸内压力的变化，通过进气阀使空气经过空气滤清器（消声器）进入气缸，在压缩行程中，由於气缸容积的缩小，压缩空气经过排气阀的作用，质量流量计经排气管，单向阀（止回阀）进入储气罐，当排气压力达到额定压力0.7MPa时由压力开关控制而自动停机。
当储气罐压力降至0.5－－0.6MPa时，压力开关自动联接启动。
电子压力开关代替各种机械式压力开关已逐渐成为应用的主流。
通常有压力开关的泵，都是一些高压泵，比如往高楼上送水的泵，为了是让达到一定压力后，水泵停机，避免没有负荷但水泵也一直在那转，浪费电，同时蓄能罐的作用不会让压力立即丧失，所以不是大量用水水泵也不会启动.当自来水管道或气泵的压力小于开关压力调点的下限时，开关自动接通，泵开始运转，当自来水管道或气泵的压力大于开关压力调点的上限时，开关自动断开，泵停止运转，开关压力的上下限随用水高度和气泵所需压力的不同可以在调整范围内调整。
压差开关总的来说就是利用两条管道的压差来发出讯号，由2个膜盒腔组成，两个腔体分别由两片密封膜片和一片感差压膜片密封。
高压和低压分别进入差压
开关的高压腔和低压腔，感受到的差压使感压膜片形变，通过栏杆弹簧等机械结构，最终启动最上端的微动开关，使电信号输出。
差压开关的感压元件分为膜片和波纹管式。
