集成电路封装测试题 期末2017
集成电路封装测试技术考核试卷
19. ABC
20. ABCD
三、填空题
1.扁平式射频
2.球栅阵列封装
3.陶瓷塑料
4.逻辑功能电参数
5.热导率机械强度
6.引线键合
7.温度循环试验湿度试验
8. X射线检测
9.四边
10.晶圆级封装
四、判断题
1. √
2. ×
3. √
4. ×
5. ×
6. √
7. √
8. ×
9. ×
10. ×
五、主观题（参考）
1.封装主要保护芯片免受物理、化学和环境影响，确保其电性能稳定。封装还便于安装、焊接和散热，对集成电路的性能和可靠性至关重要。
2.评估封装可靠性通常通过环境试验、电测试和寿命试验等方法。常用测试包括高温试验、低温试验、温度循环试验、湿度试验和振动试验等。
3.表面贴装技术（SMT）适用于小型化、高密度封装，具有组装速度快、成本低、占用空间小、可靠性高等优点。
C.温度循环试验
D.霉菌试验
18.以下哪些封装工艺适用于芯片级封装（CSP）（）
A.倒装芯片封装
B.引线键合
C.球栅阵列封装
D.晶圆级封装
19.以下哪些因素会影响集成电路封装的信号完整性（）
A.封装形式
B.封装材料
C.引线长度
D.芯片设计
20.以下哪些技术可以用于提高集成电路封装的散热性能（）
A.散热片
2.所有集成电路封装形式都可以采用表面贴装技术。（）
3.焊线键合是封装工艺中用于连接芯片与引线框架的一种方法。（）
4.集成电路封装的电气性能测试只需要检测芯片的功能性。（）
5.塑料封装的成本通常高于陶瓷封装。（）
A集成电路设计期末考试试题
集成电路设计期末考试试题（ A ）卷参考答案一、填空题（每空一分，共20分）1. 2 12. Q=CV GE3. 衬底掺杂浓度4. 体效应5. 沟道中载流子的迁移率阈值电压V T随温度的变化6. MOS管的栅宽偏置电流7. 1/A2 1/A2 8. 温度垂直电场水平电场9. 互连线电阻电容电感传输线10. CXXXXXXX N+ N- V ALUE＜IC=INCOND＞二、简答题（每题10分，共60分）1.答：A当沟道长度L减小时阈值电压降低，而沟道宽度W变窄时引起阈值电压提高；B随着Vds的增加，在漏区的耗尽层宽度会有所增加，导致阈值电压提高。
C 实际栅长有一部分覆盖在氧化层上，氧化层下面会引起耗尽电荷，栅电压要加的较大才能使沟道反型。
D 栅电压增加时，表面迁移率会下降E 当Vds增大时，MOS管的漏端沟道被夹断并进入饱和区，Vds进一步增大，使沟道的有效长度减小2. 答：A源漏扩散电阻，在金属栅与硅栅技术的CMOS 工艺中，与漏源区同时制成，，方块电阻为20-100欧，不宜制作大电阻，误差为±20%，不能制作精密电阻。
B P/N阱扩散电阻，该结构电阻值较大，为1000-5000欧，面积也大，误差为±40%。
C 注入电阻。
由于离子注入精度可以控制掺杂浓度和注入深度，且横向扩散小，方块电阻为50-1000欧，可以制作大电阻而不占用大面积D 多晶硅电阻。
方块电阻为30-200欧，，难以制作精密电阻E薄膜电阻，该电阻的线性度好。
3. 答：4答：SPICE软件包含三个内建MOS场效应管模型：①1级模型通过电流—电压的平方律特性描述,考虑了衬底调制效应和沟道长度调制效应。
②2级模型是一个详尽解析的MOSFET模型。
考虑了沟道电压的影响，对基本方程进行了一系列半经验性的修正。
③3级模型是一个半经验模型。
在精确描述各种二级效应的同时，可以节省计算时间，引入了模拟静电反馈效应的经验模型、迁移率调制系数和=饱和电场系数。

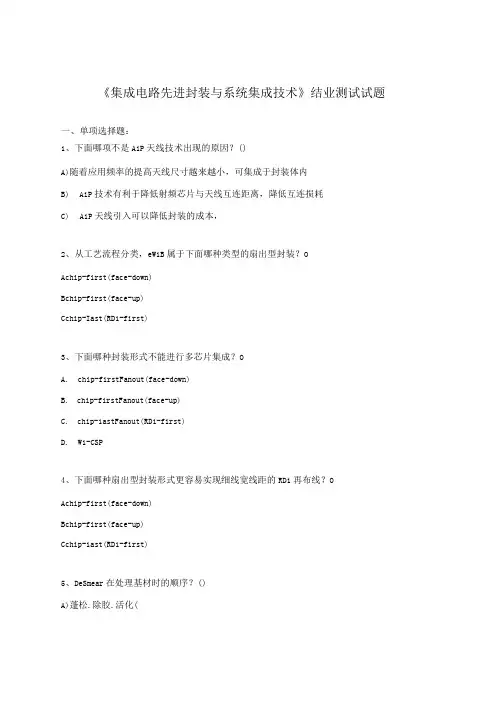

《集成电路先进封装与系统集成技术》结业测试试题
《集成电路先进封装与系统集成技术》结业测试试题一、单项选择题：1、下面哪项不是AiP天线技术出现的原因？()A)随着应用频率的提高天线尺寸越来越小，可集成于封装体内B)AiP技术有利于降低射频芯片与天线互连距离，降低互连损耗C)AiP天线引入可以降低封装的成本，2、从工艺流程分类，eW1B属于下面哪种类型的扇出型封装？OAchip-first(face-down)Bchip-first(face-up)Cchip-Iast(RD1-first)3、下面哪种封装形式不能进行多芯片集成？OA.chip-firstFanout(face-down)B.chip-firstFanout(face-up)C.chip-1astFanout(RD1-first)D.W1-CSP4、下面哪种扇出型封装形式更容易实现细线宽线距的RD1再布线？OAchip-first(face-down)Bchip-first(face-up)Cchip-1ast(RD1-first)5、DeSmear在处理基材时的顺序？()A)蓬松.除胶.活化(B）清洁.除胶■中和C）蓬松■除胶■中和（C产D）清洁-蓬松-除胶6、以下哪个参数不属于信号完整性设计考虑的范畴？OA）S参数；（B）特性阻抗；O延时；（D）直流压降7、采用以下哪个手段可以明显降低电源/地平面的交流阻抗？O A）并联电容；（（：确?’:案）B）串联电容；O串联电感；（D）并联电阻8、下面哪些表述是正确的？OA.材料表面越粗糙润湿性越好B.泊松比是纵向应变与横向应变之比C.弹性模量又称杨氏模量｛D.湿扩散系数与温度不相关二、多项选择题：1、毫米波通讯应用中采用什么方法增加基站传输距离？OA）采用大规模相控阵列⑺―）B）采用波束赋形合成C）采用较大功率元器件（（正来用案）D）增加基站密度2、降低电容互连寄生的方法有什么？OA）增加馈入点个数（JB）采用介电常数较高的薄膜材料C）馈入电对称且保证与馈出口形成电流均匀D）缩短互连线长度（I1产木）3、晶圆级封装的驱动力是什么？OA.成本（正确答案）B.封装尺寸］C.电/热学性能｛,W）D.集成性能4、芯片尺寸封装中，UBM的作用是什么？OA.防止焊料扩散（正确答案）B.提高焊料的可焊性C.保护RD1层D.提高热力学性能5、热传递包含哪几种传热方式？OA.热传导B.热对流C.热辐射D.热串扰6、物体的传导热阻与哪些因素有关？O A.热导率.（>B物体长度.（IHC横截面积 aD.温度7、对流热阻与哪些因素有关？OA.物体与流体之间的有效接触面积（：除笆制B.对流系数C.温度8、电镀时对于沉积光亮起作用的是哪些成份？OA）硫酸（B）光亮剂（diO整平剂（D）载运剂（；E）氯离子I9、埋入技术的优点有哪些？OA）减小封装尺寸（（IB）提高I/O密度（（正确答案）O减少寄生参数D）散热性能优异（IE）只适合有源埋入10、信号完整性设计时，从如下哪几个方面展开传输链路的阻抗匹配？O A）调整传输线的线宽线距;，,/A）B）过孔的焊盘和反焊盘大小设计;（II：'1上案）O电源平面的分布和尺寸；D）接插件的匹配设计11、传输线的特性阻抗与如下哪几个参数有关？（）A）线宽线距；（B）介质的损耗角正切；C）与回流平面的距离；（（」IuuD）介电常数（12、以下哪些手段可以提升信号传输质量？（）A）绕线；（B）阻抗匹配;（：C）缩短传输路径；（Hu-ID）采用低损耗角正切的介质］「''>'>；■）13、可靠性设计流程中需要输入哪些参数？OA.验证手段B.封装结构IC.封装材料性能D.施加载荷14、热应力仿真时需要提供材料哪些力学性能？OA.模量，B.热膨胀系数C.泊松比，D.玻璃化温度15、减小电子封装热应力的方法有哪些？OA.优化封装结构B.选择热膨胀系数匹配的封装材料C.在焊球或者微凸点间隙中填充底填胶,D.降低最高工艺温度16、可靠性设计的指标包含哪几部分？OA）可靠性指标（I1B）性能参数的稳定性IC）环境适应性（正确答案）D）必须消除或控制的过应力失效与磨损失效I1j）三、判断题：1、热辐射需要任何介质［判断题］对错2、热辐射可以在真空中传播［判断题］对（正确答案）错四、简答题：1、电尺寸的概念是什么?对于一个ICm的微带线在IooGHZ应用下属于电大尺寸还是电小尺寸情况？2、对于电磁场屏蔽的有效方案是什么？3、什么叫黑体?4、SAP工艺增层的工艺流程顺序是什么？5、FCBGA的芯板有哪些特点?6、请描述TSV的定义;7、TSV中哪个参数是衡量垂直互连的密度的?是如何定义的8、请以无源硅转接板(Si1iCOnPaSSiVeinterPoSer)为例，描述TSV工艺流程;9、基于TSV工艺模块在整个芯片制造流程的O区分，可以分为如下三种:和技术路线10、基于TSV技术的C1S封装，通常选择哪种方式的TSV工艺？。
集成电路封装与测试复习试题_答案
一、填空题1、将芯片及其余因素在框架或基板上部署，粘贴固定以及连结，引出接线端子而且经过可塑性绝缘介质灌封固定的过程为狭义封装 ;在次基础之上，将封装体与装置成完好的系统或许设施，这个过程称之为广义封装。
2、芯片封装所实现的功能有传达电能；传达电路信号；供给散热门路；构造保护与支持。
3、芯片封装工艺的流程为硅片减薄与切割、芯片贴装、芯片互连、成型技术、去飞边毛刺、切筋成形、上焊锡、打码。
4、芯片贴装的主要方法有共晶粘贴法、焊接粘贴法、导电胶粘贴发、玻璃胶粘贴法。
5、金属凸点制作工艺中，多金属分层为黏着层、扩散阻挡层、表层金保护层。
6、成型技术有多种，包含了转移成型技术、发射成型技术、预成型技术、此中最主要的是转移成型技术。
7 、在焊接资猜中，形成焊点达成电路电气连结的物质叫做焊料；用于去除焊盘表面氧化物，提升可焊性的物质叫做助焊剂；在 SMT 中常用的可印刷焊接资料叫做锡膏。
8、气密性封装主要包含了金属气密性封装、陶瓷气密性封装、玻璃气密性封装。
9、薄膜工艺主要有溅射工艺、蒸发工艺、电镀工艺、光刻工艺。
10、集成电路封装的层次分为四级分别为模块元件（ Module）、电路卡工艺（ Card ）、主电路板（Board ）、完好电子产品。
11 、在芯片的减薄过程中，主要方法有磨削、研磨、干式抛光、化学机械平展工艺、电化学腐化、湿法腐化、等离子增添强学腐化等。
12、芯片的互连技术能够分为打线键合技术、载带自动键合技术、倒装芯片键合技术。
13、DBG 切割方法进行芯片办理时，第一进行在硅片正面切割一定深度切口再进行反面磨削。
14、膜技术包含了薄膜技术和厚膜技术，制作较厚薄膜常常采纳丝网印刷和浆料干燥烧结的方法。
15、芯片的表面组装过程中，焊料的涂覆方法有点涂、丝网印刷、钢模板印刷三种。
16、涂封技术一般包含了顺形涂封和封胶涂封。
二、名词解说1、芯片的引线键合技术 (3 种)是将细金属线或金属带按次序打在芯片与引脚架或封装基板的焊垫上而形成电路互连，包含超声波键合、热压键合、热超声波键合。
集成电路封装测试题期末2017
集成电路封装测试题期末20171、引线键合技术的分类及结构特点？答：1、热压焊：热压焊是利用加热和加压力，使焊区金属发生塑性形变，同时破坏压焊界面上的氧化层，使压焊的金属丝与焊区金属接触面的原子间达到原子的引力范围，从而使原子间产生吸引力，达到“键合”的目的。
2、超声焊：超声焊又称超声键合，它是利用超声波(60-120kHz)发生器产生的能量，通过磁致伸缩换能器，在超高频磁场感应下，迅速伸缩而产生弹性振动经变幅杆传给劈刀，使劈刀相应振动；同时，在劈刀上施加一定的压力。
于是，劈刀就在这两种力的共同作用下，带动Al丝在被焊区的金属化层(如Al 膜）表面迅速摩擦，使Al丝和Al膜表面产生塑性形变。
这种形变也破坏了Al层界面的氧化层，使两个纯净的金属面紧密接触，达到原子间的“键合”，从而形成牢固的焊接。
3、金丝球焊：球焊在引线键合中是最具有代表性的焊接技术。
这是由于它操作方便、灵活，而且焊点牢固，压点面积大，又无方向性。
现代的金丝球焊机往往还带有超声功能，从而又具有超声焊的优点，有的也叫做热(压)(超)声焊。
可实现微机控制下的高速自动化焊接。
因此，这种球焊广泛地运用于各类IC和中、小功率晶体管的焊接。
2、载带自动焊的分类及结构特点？答：TAB按其结构和形状可分为Cu箔单层带：Cu的厚度为35-70um，Cu-PI双层带Cu-粘接剂-PI三层带Cu-PI-Cu双金属3、载带自动焊的关键技术有哪些？答：TAB的关键技术主要包括三个部分：一是芯片凸点的制作技术；二是TAB载带的制作技术；三是载带引线与芯片凸点的内引线焊接和载带外引线的焊接术。
制作芯片凸点除作为TAB内引线焊接外，还可以单独进行倒装焊（ＦＣＢ）4.倒装焊芯片凸点的分类、结构特点及制作方法？答：蒸镀焊料凸点：蒸镀焊料凸点有两种方法，一种是C4 技术，整体形成焊料凸点；电镀焊料凸点：电镀焊料是一个成熟的工艺。
先整体形成UBM 层并用作电镀的导电层，然后再用光刻胶保护不需要电镀的地方。
集成电路先进封装技术考核试卷
6.系统级封装（SiP）的一个主要优点是__________，它可以提高电子产品的性能和功能。
（）
7.传统的__________封装技术因其较高的热阻和电感而逐渐被先进封装技术所取代。
（）
8.在倒装芯片封装（FC）中，芯片通常是__________朝下放置在基板上的。
（）
9.为了减小封装体积，提高集成度，__________封装技术被广泛应用于高性能电子产品中。
A.硅片级封装（SLP）
B.硅通孔技术（TSV）
C.系统级封装（SiP）
D.倒装芯片封装（FC）
14.关于球栅阵列封装（BGA），以下哪个描述是错误的？（）
A.提高了封装的电气性能
B.提高了封装的散热性能
C.适用于低频、低速电子产品
D.可以减小封装体积
15.下列哪种技术主要用于提高封装的集成度？（）
D.系统级封装（SiP）
20.以下哪些技术可用于集成电路封装中的互连？（）
A.金属线键合
B.硅通孔技术（TSV）
C.非导电胶粘接
D.引线键合
注意：请将答案填写在括号内，每题1.5分，共30分。
三、填空题（本题共10小题，每小题2分，共20分，请将正确答案填到题目空白处）
1.在集成电路封装技术中，__________是指将芯片直接连接到封装基板或互连结构的技术。
A.通常采用引线键合技术
B.适用于低频、低速电子产品
C.不能提高封装的集成度
D.可以有效降低封装成本
11.下列哪种材料主要用于制造TSV工艺中的通孔？（）
A.铜
B.铝
C.硅
D.硅氧化物
12.以下哪个因素不是影响集成电路可靠性的主要因素？（）
A.封装材料
集成电路封装考试答案
名词解释：1.集成电路芯片封装：利用膜技术及微细加工技术，将芯片及其他要素在框架或基板上布置、粘贴固定及连接，引用接线端子并通过可塑性绝缘介质灌装固定，构成整体立体结构的工艺。
2.芯片贴装：3.是将IC芯片固定于封装基板或引脚架芯片的承载座上的工艺过程。
4.芯片互联：5.将芯片与电子封装外壳的I/O引线或基板上的金属布线焊区相连接。
6.可焊接性:指动态加热过程中，在基体表面得到一个洁净金属表面，从而使熔融焊料在基体表面形成良好润湿能力。
7.可润湿性：8.指在焊盘的表面形成一个平坦、均匀和连续的焊料涂敷层。
9.印制电路板：10.为覆盖有单层或多层布线的高分子复合材料基板。
11.气密性封装：12.是指完全能够防止污染物（液体或固体）的侵入和腐蚀的封装。
13.可靠性封装：14.是对封装的可靠性相关参数的测试。
15.T/C测试：16.即温度循环测试。
17.T/S 测试：18.测试封装体抗热冲击的能力。
19.TH测试：20.是测试封装在高温潮湿环境下的耐久性的实验。
21.PC测试：22.是对封装体抵抗抗潮湿环境能力的测试。
23.HTS测试：24.是测试封装体长时间暴露在高温环境下的耐久性实验。
封装产品长时间放置在高温氮气炉中，然后测试它的电路通断情况。
25.Precon测试：26.模拟包装、运输等过程，测试产品的可靠性。
27.金线偏移：28.集成电路元器件常常因为金线偏移量过大造成相邻的金线相互接触从而产生短路，造成元器件的缺陷。
29.再流焊：30.先将微量的铅锡焊膏印刷或滴涂到印制板的焊盘上，再将片式元器件贴放在印制板表面规定的位置上，最后将贴装好元器件分印制板放在再流焊设备的传送带上。
简答：1.芯片封装实现了那些功能？传递电能、传递电路信号、提供散热途径、结构保护与支持2．芯片封装的层次五个层次：零级层次:在芯片上的集成电路元器件间的连线工艺第一层次：芯片层次的封装第二层次：将第一个层次完成的封装与其他电子元器件组成的一个电路卡的工艺第三层次：将第一个层次完成的封装组装成的电路卡组合成在一个主电路板上使之成为一个部件或子系统的工艺第四层次：将数个子系统组装成一个完整电子产品的工艺过程3.简述封装技术的工艺流程硅片减薄、硅片切割、芯片贴装、芯片互联、成型技术、去飞边毛刺、切筋成形、上焊锡、打码4.芯片互联技术有哪几种?分别解释说明打线健合技术（WB）：将细金属线或金属按顺序打在芯片与引脚架或封装基板的焊垫上形成电路互联。
集成电路的封装热管理考核试卷
12. A
13. D
14. D
15. A
16. C
17. A
18. B
19. D
20. A
二、多选题
1. ABCD
2. AB
3. ABC
4. BD
5. ABCD
6. ABC
7. AB
8. ABC
9. ABCD
10. ABC
11. AB
12. ABCD
13. ABC
14. ABC
15. AB
1.集成电路封装的主要目的是保护芯片，提高电路的______和可靠性。
2.热阻（Rth）的单位是______，它表示单位时间内通过单位面积的热量与温差之比。
3.在集成电路封装中，BGA（Ball Grid Array）封装类型具有较好的______性能。
4.主动散热方式包括风冷、液冷和______等。
5.热导率（k）是衡量材料导热能力的物理量，单位是______。
6.为了提高集成电路封装的热管理效果，可以采用______材料来降低热阻。
7.封装过程中，若芯片与封装材料之间的热膨胀系数不匹配，可能会导致______问题。
8.在自然散热条件下，集成电路的散热主要依赖于______和封装表面积。
9.热设计的一个重要原则是保持芯片的工作温度在______以下，以确保电路的正常运行。
16. ABC
17. AD
18. ABC
19. ABC
20. BD
三、填空题
1.可靠性
2. K/W
3.热性能
4.热管
5. W/(m·K)
6.高热导率
7.热应力
8.对流
9.最高允许温度
10.硅脂
2017学年第一学期《电子电工类》期末考试卷
2017学年第一学期《电子电工类》期末试卷电子基础部分（满分75分）班级姓名学号成绩一、填空题（本大题共9小题，每空格1分，共20分）1、N型半导体中是多数载流子，PN结具有特性。
2、晶体三极管的电流放大作用，实质上是用较小的电流信号去控制的大电流信号，是“以小控大”的作用。
3、滤波电路将脉动直流电变为的直流电，采用电容滤波时，电容必须与负载。
4、3CX是型材料的低频小功率三极管。
5、CW7815三端集成稳压器的输出电压为伏。
6、有一直流负载两端的电压为24V，流过的电流为0.5A，若采用桥式整流电容滤波电路供电，则电源变压器的二次电压为V，流过二极管的电流为A，二极管承受的最高反向电压为V。
7、共集电极放大电路又称为或，其特点是：输出电压与输入电压且略小于输入电压；输入电阻；输出电阻。
8、为使电压放大电路中的三极管能正常工作，必须选择合适的。
9、若静态工作点Q设置太高，容易产生失真；若造成输出电压正半周部分削波，则电路可能产生失真。
二、选择题（本大题共10小题，每小题2分，共20分）1、工作在放大区的某三极管，如果I B从20μA增大到40μA时，I C从1mA变为2mA，那么它的β约为（）。
A.10B.50C.75D.1002、用直流电压表测得某放大电路中的某晶体管三个电极1、2、3的电位分别是V1 = 3V，V2 = 3.7V，V3 = 9V，则晶体管三个电极分别是（）。
A.1脚为e，2脚为b，3脚为c C. 1脚为e，2脚为c，3脚为bB.1脚为b，2脚为e，3脚为c D. 1脚为c，2脚为b，3脚为e3、当晶体二极管工作在伏安特性曲线的正向特性区，且所受正向电压大于其门槛电压时，则晶体二极管导通，该门槛电压硅管为（）。
A.0.1-0.2VB.0.3VC.0.5VD.0.7V4、有两个稳压二极管，一个稳压值是9V，另一个稳压值是7.5V，若把它们串联起来使用，可组成种不同的稳压值。
（）。
集成电路设计基础期末考试复习题
1.摩尔定律的内容：单位面积芯片上所能容纳的器件数量，每12-18个月翻一番。
2.摩尔定律得以保持的途径：特征尺寸不断缩小、增大芯片面积及单元结构的改进。
3.图形的加工是通过光刻和刻蚀工艺完成的。
4.在场区中，防止出现寄生沟道的措施：足够厚的场氧化层、场区注硼、合理的版图。
5.形成SOI材料的三种主要技术：注氧隔离技术、键合减薄技术、智能剥离技术。
6.实际的多路器和逆多路器中输入和输出一般是多位信息，如果对m个n位数据进行选择，则需要n位m选一多路器。
7.在氧化层上形成所需要的图形的步骤：甩胶、曝光、显影、刻蚀、去胶。
8.版图设计规则可以用两种形式给出：微米规则和λ规则。
9.常规CMOS结构的闩锁效应严重地影响电路的可靠性，解决闩锁效应最有效的办法是开发多晶硅技术。
10.要实现四选一多路器，应该用2位二进制变量组成4个控制信号，控制4个数据的选择。
11.摩尔分析了集成电路迅速发展的原因，他指出集成度的提高主要是三方面的贡献：特征尺寸不断缩小、芯片面积不断增大、器件和电路结构的不断改进。
12.缩小特征尺寸的目的：使集成电路继续遵循摩尔定律提高集成密度；提高集成度可以使电子设备体积更小、速度更高、功耗更低；降低单位功能电路的成本，提高产品的性能/价格比，使产品更具竞争力。
13.N阱CMOS主要工艺步骤：衬底硅片的选择→制作n阱→场区氧化→制作硅栅→形成源、漏区→形成金属互连线。
14.解决双极型晶体管纵向按比例缩小问题的最佳方案之一，就是采用多晶硅发射极结构，避免发射区离子注入对硅表面的损伤。
15.n输入与非门设计考虑，根据直流特性设计：Kr=KN/KP=n3/2；根据瞬态特性设计：Kr=KN/KP=n。
n输入或非门设计考虑，根据直流特性设计：Kr=KN/KP=n-3/2；根据瞬态特性设计：Kr= Kr=KN/KP=1/n.16.CE等比例缩小定律要求器件的所有几何尺寸，包括横向和纵向尺寸，都缩小k倍；衬底掺杂浓度增大K倍；电源电压下降K倍。
《集成电路测试》期末复习题库【附答案】
《集成电路测试》期末复习题库【附答案】（试题按章节分类）【填空】1、切筋成型其实是两道工序：切筋和打弯，通常同时完成。
2、对SMT装配来讲，尤其是高引脚数目框架和微细间距框架器件，一个突出的问题是引脚的非共面性。
3、打码方法有多种，其中最常用的是印码：包括油墨印码(ink marking)和激光印码(Laser Marking)两种。
4、在完成打码工序后，所有器件都要100％进行测试。
这些测试包括一般的目检、老化试验和最终的产品测试。
5、对于连续生产流程，元件的包装形式应该方便拾取，且不需作调整就能够应用到自动贴片机上。
【选择】1、气密性封装是指完全能够防止污染物（液体或固体）的侵入和腐蚀的封装形式，通常用作芯片封装的材料中，能达到所谓气密性封装的只有：金属、陶瓷和玻璃2、金属封装现有的封装形式一般包括平台插入式金属封装、腔体插入式金属封装、扁平式金属封装和圆形金属封装等。
3、根据所使用材料的不同，元器件封装主要分为金属封装、陶瓷封装和塑料封装三种类型。
4、金属封装由于在最严酷的使用条件下具有杰出的可靠性而被广泛用于军事和民用领域。
【讨论】1、各向异性材料、各向同性材料的区别是什么？所有物理性质在不同方向是一样的是各向同性材料，大部分物理性质在不同方向是不一样的是各向异性材料。
2、除氧化铝外，其他陶瓷封装材料有哪些？氮化铝、碳化硅、氧化铍、玻璃陶瓷、钻石等材料。
【填空】6、金属与玻璃之间一般黏着性不佳。
7、控制玻璃在金属表面的湿润能力是形成稳定粘结最重要的技术。
8、玻璃密封材料的选择应与金属材料的种类配合。
9、酚醛树脂、硅胶等热硬化型塑胶为塑料封装最主要的材料。
【选择】5、塑料封装具有低成本、薄型化、工艺较为简单、适合自动化生产等优点。
6、玻璃密封的主要缺点是：强度低、脆性高。
7、通孔插装式安装器件又分为以下几种：（1）塑料双列直插式封装：（2）单列直插式封装（3）塑料针栅封装8、去溢料方法：机械喷沙、碱性电解法、化学浸泡+高压水喷法。
集成电路封装与测试复习题 - 问题详解
一、填空题1、将芯片及其他要素在框架或基板上布置，粘贴固定以及连接，引出接线端子并且通过可塑性绝缘介质灌封固定的过程为狭义封装;在次基础之上，将封装体与装配成完整的系统或者设备，这个过程称之为广义封装。
2、芯片封装所实现的功能有传递电能；传递电路信号；提供散热途径；结构保护与支持。
3、芯片封装工艺的流程为硅片减薄与切割、芯片贴装、芯片互连、成型技术、去飞边毛刺、切筋成形、上焊锡、打码。
4、芯片贴装的主要方法有共晶粘贴法、焊接粘贴法、导电胶粘贴发、玻璃胶粘贴法。
5、金属凸点制作工艺中，多金属分层为黏着层、扩散阻挡层、表层金保护层。
6、成型技术有多种，包括了转移成型技术、喷射成型技术、预成型技术、其中最主要的是转移成型技术。
7、在焊接材料中，形成焊点完成电路电气连接的物质叫做焊料；用于去除焊盘表面氧化物，提高可焊性的物质叫做助焊剂；在SMT中常用的可印刷焊接材料叫做锡膏。
8、气密性封装主要包括了金属气密性封装、瓷气密性封装、玻璃气密性封装。
9、薄膜工艺主要有溅射工艺、蒸发工艺、电镀工艺、光刻工艺。
10、集成电路封装的层次分为四级分别为模块元件（Module）、电路卡工艺（Card）、主电路板（Board）、完整电子产品。
11、在芯片的减薄过程中，主要方法有磨削、研磨、干式抛光、化学机械平坦工艺、电化学腐蚀、湿法腐蚀、等离子增强化学腐蚀等。
12、芯片的互连技术可以分为打线键合技术、载带自动键合技术、倒装芯片键合技术。
13、DBG切割方法进行芯片处理时，首先进行在硅片正面切割一定深度切口再进行背面磨削。
14、膜技术包括了薄膜技术和厚膜技术，制作较厚薄膜时常采用丝网印刷和浆料干燥烧结的方法。
15、芯片的表面组装过程中，焊料的涂覆方法有点涂、丝网印刷、钢模板印刷三种。
16、涂封技术一般包括了顺形涂封和封胶涂封。
二、名词解释1、芯片的引线键合技术(3种)是将细金属线或金属带按顺序打在芯片与引脚架或封装基板的焊垫上而形成电路互连，包括超声波键合、热压键合、热超声波键合。
电子电路的封装与三维集成技术考核试卷
D.具有良好的热性能
12.以下哪些技术可以用于提高封装的信号完整性？（）
A. TSV
B. Die Stacking
C. Flip-Chip
D. Wire Bonding
13.以下哪些封装技术适用于小型化电子设备？（）
A. QFP
B. BGA
C. CSP
D. DIP
14.以下哪些因素会影响电子封装的可靠性？（）
2.详细说明三维集成技术中的TSV（Through-Silicon Via）技术的工作原理及其优点。
3.分析倒装芯片（Flip-Chip）技术与传统引线键合（Wire Bonding）技术的区别，并讨论它们在不同应用场景下的适用性。
4.描述电子封装材料的选择对封装性能的影响，并举例说明不同材料在不同应用中的优势。
（）
3.在表面贴装技术中，_______封装因其高引脚密度而被广泛使用。
（）
4.传统的_______技术常用于将芯片连接到封装上。
（）
5. _______是一种无引脚的表面贴装封装，适用于高频应用。
（）
6.为了提高封装的热性能，可以采用_______技术来增加散热面积。
（）
7.在电子封装中，_______是一种常用的封装材料，具有良好的电气性能和机械强度。
A.封装的主要目的是减小芯片尺寸
B.封装仅用于电气连接
C.封装可以提供机械保护
D.封装不影响芯片的性能
10.以下哪种封装技术适用于高频率应用？（）
A. DIP
B. QFP
C. BGA
D. TO-92
11.三维集成技术中，下列哪种方法可以提高热性能？（）
A. Die Stacking
封装试题
1.集成电路封装的目的：保护芯片不受或少受外界环境的影响，并为之提供一个良好的工作环境，以使集成电路具有稳定、正常的功能。
2.集成电路芯片封装狭义：是指利用膜技术及微加工技术，将芯片及其他要素在框架或基板上布置粘贴固定及连接，引出接线端子并通过可塑性绝缘介质灌封固定，构成整体立体结构的工艺。
3.芯片封装实现的功能：四点，一传递电能，主要是电源电压的分配合导通；二传递电路信号主要是减小电路信号的延迟；三提供散热途径；四结构保护与支持为芯片和其他连接部件提供可靠的机械支撑4.封装工程的技术层次：第一层又称芯片层次的封装，是把集成电路芯片与封装基板或引脚架之间的黏贴固定、电路连线与封装保护的工艺。
第二层次，将数个第一层次完成的封装与其他电子元器件组成一个电路卡工艺。
第三层次，将数个第二层次完成的电路卡组合在一个电路板上，使之成为一个部件或子系统的工艺。
第四层次，将数个子系统组装成一个完整电子产品的工艺过程5.封装的分类：单芯片封装SCP与多芯片封装MCP两大类。
按照密封的材料区分，可分为高分子材料和陶瓷材料，按互联方式，分为引脚插入型和表面贴装型；依引脚分布，封装元件有单边引脚、双边引脚、四边引脚与底部引脚四种。
单边引脚有单列封装与交叉引脚式封装，双边引脚有双列封装，小型化封装，四边引脚有四边扁平封装，底部引脚有金属罐式与点阵列式封装6.芯片封装所用材料包括：金属、陶瓷、玻璃、高分子等7.集成电路的发展主要表现在：（1）芯片的尺寸越来越大（2）工作频率越来越高（3）发热量日趋增大（4）引脚越来越多8.对封装的要求：随着微电子产业的迅速发展，芯片封装技术朝着小型化，适应高发热方向发展，集成度高，同时适应大芯片要求，高密度化、适应多引脚，高温度环境，高可靠性，考虑环保要求9.封装工艺流程：硅片减薄—硅片切割—芯片贴装—芯片互连—成型技术—去飞毛刺—切筋成型—上焊锡—打码10.硅片的背面减薄主要有磨削、研磨、化学机械抛光、干式抛光、电化学腐蚀、湿法腐蚀、等离子增强化学腐蚀、常压等离子腐蚀等。
集成电路封装测试技术
10.在集成电路封装测试中，以下哪个因素可能导致信号完整性问题？（）
A.封装材料
B.引线长度
C.芯片贴装位置
D.所有上述因素
11.下列哪种封装形式具有较高的引脚密度？（）
A. DIP
B. QFP
C. LQFP
D. BGA
12.在集成电路封装过程中，以下哪个环节主要用于实现芯片与外界的电气连接？（）
15.在集成电路封装过程中，以下哪些步骤与环境保护有关？（）
A.清洗
B.焊接
C.固化
D.废弃物处理
第三部分判断题（本题共10小题，每题2分，共20分，正确的请在答题括号中画√，错误的画×）
1.集成电路的封装技术对芯片的性能没有直接影响。（）
2.在所有的封装类型中，DIP封装具有最高的引脚密度。（）
3.集成电路封装过程中，引线键合是在芯片贴装之后进行的。（）
A. QFP
B. LQFP
C. BGA
D. DIP
13.集成电路封装测试中，功能测试的主要目的是：（）
A.确认芯片的功能
B.确认封装的完整性
C.确认引脚的连通性
D.确认芯片的功耗
14.以下哪些方法可以用于提高集成电路封装的散热性能？（）
A.使用散热器
B.增加封装尺寸
C.使用高热导率的封装材料
D.优化芯片布局
C.散热
D.以上都是
2.下列哪种封装形式属于表面贴装技术？（）
A. DIP
B. QFP
C. TO-92
D. BGA
3.在集成电路封装测试过程中，以下哪项不属于常用的测试方法？（）
A.功能测试
B.热测试
C.信号完整性测试
D.外观测试
《集成电路芯片封装技术》考试题
《集成电路芯片封装技术》考试题得分评分人《集成电路封装与测试技术》考试试卷一、填空题（每空格1分共18分）1、封装工艺属于集成电路制造工艺的工序。
2、按照器件与电路板互连方式，封装可分为引脚插入型（PTH）和两大类。
3、芯片封装所使用的材料有许多，其中金属主要为材料。
4、技术的出现解决了芯片小而封装大的矛盾。
5、在芯片贴装工艺中要求：己切割下来的芯片要贴装到引脚架的中间焊盘上，焊盘的尺寸要与芯片大小要。
6、在倒装焊接后的芯片下填充，由于毛细管虹吸作用，填料被吸入，并向芯片-基板的中心流动。
一个12,7mm见方的芯片，分钟可完全充满缝隙，用料大约0,031mL。
7、用溶剂来去飞边毛刺通常只适用于的毛刺。
8、如果厚膜浆料的有效物质是一种绝缘材料，则烧结后的膜是一种介电体，通常可用于制作。
9、能级之间电位差越大，噪声越。
10、薄膜电路的顶层材料一般是。
11、薄膜混合电路中优选作为导体材料。
12、薄膜工艺比厚膜工艺成本。
13、导电胶是与高分子聚合物（环氧树脂）的混合物。
14、绿色和平组织的使命是：。
15、当锡铅合金中铅含量达到某一值时，铅含量的增加或锡含量的增加均会使焊料合金熔点。
16、印制电路板为当今电子封装最普遍使用的组装基板，它通常被归类于层次的电子封装技术17、印制电路板通常以而制成。
18、IC芯片完成与印制电路板的模块封装后，除了焊接点、指状结合点、开关等位置外，为了使成品表面不会受到外来环境因素，通常要在表面进行处理。
二、选择题（每题2分共22分）1、TAB技术中使用（）线而不使用线，从而改善器件的热耗散性能。
A、铝B、铜C、金D、银2、陶瓷封装基板的主要成分有（）A、金属B、陶瓷C、玻璃D、高分子塑料3、“塑料封装与陶瓷封装技术均可以制成双边排列（DIP）封装，前者适合于高可靠性的元器件制作，后者适合于低成本元器件大量生产”，这句话说法是（）。
A、正确B、错误4、在芯片切割工序中，（）方法不仅能去除硅片背面研磨损伤，而且能除去芯片引起的微裂和凹槽，大大增强了芯片的抗碎裂能力。
集成电路封装技术考核试卷
9. ABCD
10. BD
11. AB
12. AB
13. ABCD
14. ABC
15. ABC
16. AC
17. ABCD
18. ABC
19. ABCD
20. AC
三、填空题
1.四侧引线扁平封装
2.陶瓷
3.信号传输
4.金线
5.热性能
6.湿热测试
7.助焊剂
8. QFN
9.材料选择
10.基板
四、判断题
D. TO-92
（）
三、填空题（本题共10小题，每小题2分，共20分，请将正确答案填到题目空白处）
1.集成电路的封装技术中，QFP是指_______。
（）
2.通常情况下，_______封装具有更好的热性能。
（）
3.集成电路封装的主要目的是保护芯片和_______。
（）
4.在引线键合工艺中，_______是常用的键合材料。
B.铜线键合
C.硅铝线键合
D.铁线键合
（）
15.以下哪些封装形式适用于微控制器？
A. QFN
B. QFP
C. PLCC
D. TO-92
（）
16.以下哪些封装材料在制造过程中具有较高的加工性？
A.塑料
B.陶瓷
C.金属
D.玻璃
（）
17.以下哪些是倒装芯片封装的优点？
A.提高电性能
B.提高热性能
C.降低封装成本
集成电路封装技术考核试卷
考生姓名：答题日期：得分：判卷人：
一、单项选择题（本题共20小题，每小题1分，共20分，在每小题给出的四个选项中，只有一项是符合题目要求的）
1.集成电路封装技术中，最常用的引线键合方式是以下哪一种？
华侨大学本科考试卷 微电子器件与电路(16集成)2017-2018期末测试卷A卷
华侨大学本科考试卷2017 —2018 学年 第 二 学期（A 卷）学院 信息科学与工程学院 课程名称 微电子器件与电路 考试日期姓名 专 业 集成电路与集成系统 学 号题号 1 2 3 4 5 6 7 8 合计 分值 8 8 8 8 12 25 15 16 100 得分常用物理量：Si 本征载流子浓度1031.510i n cm −=× 电子电荷量191.610q C −=× 硅电子亲和能 4.01si q eV χ= 硅禁带宽度 1.12g E eV = 热电压 /26T V kT q mV == 真空介电常数1408.8510/F cm ε−=× 硅介电常数 011.7si εε= 二氧化硅介电常数 203.9siO εε= 金属铝的功函数为 4.28m q eV φ=单位换算：369121510;10;10;10;10m n p f m −−−−−=====1.[8%]已知T=300K 时，砷化镓半导体有效态密度为1734.710CN cm −=× 1837.010VN cm −=×，砷化镓的禁带宽度为 1.42g E eV = ，且禁带宽度不随温度变化。
(1)计算T=300K 时砷化镓的本征载流子浓度。
【3%】 (2)计算T=400K 时砷化镓的本征载流子浓度。
【3%】(3)从半导体物理角度，定性解释为什么高温时，本征载流子浓度增加？【2%】6. [25%] 一个MOS 晶体管制造在掺杂浓度为1631.510aN cm −=×的P 衬底上，氧化层厚度为10nm ，氧化层固定电荷密度Q SS 为1011#/cm -2.MOS 电容面积为4210cm −−(1)求栅氧化层单位面积电容Cox 【1%】(2)当栅材料为金属铝时，试求金属半导体功函数差ms φ【2%】 (3)试求该MOS 结构的平带电压V FB 【2%】(4)试求该MOS 结构在反型时最大耗尽层厚度x dTmax 【2%】 (5)试求该MOS 结构的阈值电压【5%】 (6)求平带时MOS 电容的电容值C FB 【3%】(7)求该高频CV 特性测量中，反型点时MOS 电容具有最小电容C min 。
集成电路封装考核试卷
C.对芯片性能没有影响
D.决定了芯片的安装方式
16.以下哪种封装形式适用于功率器件？（）
A. QFP
B. BGA
C. TO-220
D. SOIC
17.在集成电路封装中，以下哪个过程与焊接无关？（）
A.芯片粘接
B.引线键合
C.焊球形成
D.焊接炉温控制
18.以下哪个因素会影响集成电路封装的翘曲？（）
五、主观题（本题共4小题，每题5分，共20分）
1.请描述集成电路封装的主要功能及其在电子设备中的作用。
答题区：
2.阐述BGA（Ball Grid Array）封装与QFP（Quad Flat Package）封装的异同点，并说明它们各自适用于哪些类型的电路。
答题区：
3.请解释为什么在集成电路封装过程中要考虑热管理，并列举几种提高封装热性能的方法。
答题区：
4.讨论集成电路封装的可靠性测试的重要性，并简要介绍两种常用的可靠性测试方法。
答题区：
标准答案
一、单项选择题
1. B
2. C
3. A
4. D
5. B
6. B
7. D
8. D
9. A
10. D
11. A
12. B
13. D
14. A
15. C
16. C
17. D
18. D
19. A
20. D
二、多选题
B.引线阻抗
C.封装材料
D.焊接质量
16.以下哪些封装形式适用于光学器件？（）
A. COB
B. PGA
C. BGA
D. QFN
17.集成电路封装的后道工艺包括：（）
集成电路芯片封装技术试卷
《微电子封装技术》试卷一、填空题(每空2分,共40分)1．狭义的集成电路芯片封装是指利用精细加工技术及，将芯片及其它要素在框架或基板上，经过布置、粘贴及固定等形成整体立体结构的工艺。
2．通常情况下，厚膜浆料的制备开始于粉末状的物质，为了确保厚膜浆料达到规定的要求，可用颗粒、固体粉末百分比含量、三个参数来表征厚膜浆料。
3．利用厚膜技术可以制作厚膜电阻，其工艺为将玻璃颗粒与颗粒相混合，然后在足够的温度/时间下进行烧结以使两者烧结在一起。
4．芯片封装常用的材料包括金属、陶瓷、玻璃、高分子等，其中封装能提供最好的封装气密性。
5．塑料封装的成型技术包括喷射成型技术、、预成型技术。
6．常见的电路板包括硬式印制电路板、、金属夹层电路板、射出成型电路板四种类型。
7. 在元器件与电路板完成焊接后，电路板表面会存在一些污染，包括非极性/非离子污染、、离子污染、不溶解/粒状污染4大类。
8. 陶瓷封装最常用的材料是氧化铝，用于陶瓷封装的无机浆料一般在其中添加玻璃粉，其目的是调整氧化铝的介电系数、，降低烧结温度。
9. 转移铸膜为塑料封装最常使用的密封工艺技术，在实施此工艺过程中最常发生的封装缺陷是现象。
10. 芯片完成封装后要进行检测，一般情况下要进行质量和两方面的检测。
11. BGA封装的最大优点是可最大限度地节约基板上的空间，BGA可分为四种类型：塑料球栅阵列、、陶瓷圆柱栅格阵列、载带球栅阵列。
12. 为了获得最佳的共晶贴装，通常在IC芯片背面镀上一层金的薄膜或在基板的芯片承载架上先植入。
13. 常见的芯片互连技术包括载带自动键合、、倒装芯片键合三种。
14. 用于制造薄膜的技术包括蒸发、溅射、电镀、。
15. 厚膜制造工艺包括丝网印刷、干燥、烧结，厚膜浆料的组分包括可挥发性组分和不挥发性组分，其中实施厚膜浆料干燥工艺的目的是去除浆料中的绝大部分。
16. 根据封装元器件的引脚分布形态，可将封装元器件分为单边引脚、双边引脚、与底部引脚四种。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1、引线键合技术的分类及结构特点？答：1、热压焊：热压焊是利用加热和加压力，使焊区金属发生塑性形变，同时破坏压焊界面上的氧化层，使压焊的金属丝与焊区金属接触面的原子间达到原子的引力范围，从而使原子间产生吸引力，达到“键合”的目的。
2、超声焊：超声焊又称超声键合，它是利用超声波(60-120kHz)发生器产生的能量，通过磁致伸缩换能器，在超高频磁场感应下，迅速伸缩而产生弹性振动经变幅杆传给劈刀，使劈刀相应振动；同时，在劈刀上施加一定的压力。
于是，劈刀就在这两种力的共同作用下，带动Al丝在被焊区的金属化层(如Al膜）表面迅速摩擦，使Al丝和Al膜表面产生塑性形变。
这种形变也破坏了Al层界面的氧化层，使两个纯净的金属面紧密接触，达到原子间的“键合”，从而形成牢固的焊接。
3、金丝球焊：球焊在引线键合中是最具有代表性的焊接技术。
这是由于它操作方便、灵活，而且焊点牢固，压点面积大，又无方向性。
现代的金丝球焊机往往还带有超声功能，从而又具有超声焊的优点，有的也叫做热(压)(超)声焊。
可实现微机控制下的高速自动化焊接。
因此，这种球焊广泛地运用于各类IC和中、小功率晶体管的焊接。
2、载带自动焊的分类及结构特点？答：TAB按其结构和形状可分为Cu箔单层带：Cu的厚度为35-70um，Cu-PI双层带Cu-粘接剂-PI三层带Cu-PI-Cu双金属3、载带自动焊的关键技术有哪些？答：TAB的关键技术主要包括三个部分：一是芯片凸点的制作技术；二是TAB载带的制作技术；三是载带引线与芯片凸点的内引线焊接和载带外引线的焊接术。
制作芯片凸点除作为TAB内引线焊接外，还可以单独进行倒装焊（ＦＣＢ）4.倒装焊芯片凸点的分类、结构特点及制作方法？答：蒸镀焊料凸点：蒸镀焊料凸点有两种方法，一种是C4 技术，整体形成焊料凸点；电镀焊料凸点：电镀焊料是一个成熟的工艺。
先整体形成UBM 层并用作电镀的导电层，然后再用光刻胶保护不需要电镀的地方。
电镀形成了厚的凸点。
印刷焊料凸点：焊膏印刷凸点是一种广泛应用的凸点形成方法。
印刷凸点是采用模板直接将焊膏印在要形成凸点的焊盘上，然后经过回流而形成凸点钉头焊料凸点：这是一种使用标准的球形导线键合技术在芯片上形成的凸点方法。
可用Au 丝线或者Pb 基的丝线。
化学凸点：化学镀凸点是一种利用强还原剂在化学镀液中将需要镀的金属离子还原成该金属原子沉积在镀层表面形成凸点的方法。
5、比较各种芯片互联方法的优缺点？答：（1）：引线键合（WB）特点：焊接灵活方便，焊点强度高，通常可以满足70nm 以上芯片的焊区尺寸和节距的需要。
（2）：载带自动焊（TAB）：综合性能比WB高，TAB技术可以作为裸芯片的载体对IC 芯片进行老化、筛选、测试，使组装的超大规模集成电路芯片被确认是好的芯片。
这就可以大大提高电子产品特别是MCM的组装成品率从而大幅度降低电子产品的成本。
（3）：倒装焊（FCB）：芯片面朝下，将芯片焊区与基板焊区直接相连。
在裸芯片上的电极上形成焊料凸点，通过钎焊将芯片以电极面朝下的倒装方式安装在多层布线板上，由于不需要从芯片向四周引出I/O端子，可布置更多的端子，互联线的长度大大缩短，减小了RC延迟，可靠性提高上的电极上形成焊料凸点，通过钎焊将倒状方式实装在多层布线板上，由于不需要从芯片向四周引出I/O端子，可布置更多的端子，互联线的长度大大缩短，减小了RC延迟，可靠性提高6、埋层芯片互联－后布线技术的结构特点及发展趋势？答：结构特点：先布线焊接互联技术：在各类基板上的金属化布线焊区上焊接各类IC芯片，即先布线而后焊接，称为先布线焊接互联技术。
埋层芯片互联技术（后布线技术）：先将IC芯片埋置到基板或PI介质层中后，再统一进行金属布线，将IC芯片的焊区与布线金属自然相连。
这种芯片焊区与基板焊区间的互联属金属布线的一部分，互连已无任何“焊接”的痕迹。
这种先埋置IC芯片再进行金属布线的技术称为后布线技术。
发展趋势：埋置芯片互连还可进一步提高电子组装密度，是进一步实现立体封装的一种有效的形式。
它的最明显好处是可以消除传统的IC芯片与基板金属焊区的各类焊接点，从而提高电子产品的可靠性。
而Si基板除了以上两种埋置芯片互连技术外，还可以利用半导体IC芯片制造工艺，先在Si基板内制作所需的各类有源器件后再布线与各有源器件的焊区互连。
在这种内含有源器件的Si基板上再进行多层布线，埋置IC芯片，将有更高的集成度。
二、插装元器件的封装技术1。
插装元器件的结构特点及应用？答：结构特点：插装元器件的管脚都带有引线，引脚从封装两侧引出，适合进行插装，封装材料有塑料和陶瓷两种。
插装元器件的引脚节距多为2.54mm，引脚一般在4—64之间。
应用：应用范围包括标准逻辑IC，存贮器LSI，微机电路等。
2. 插装元器件与表面贴装元器件主要区别？答：表面贴装元器件体积小，便于小型化生产，便于减小成品尺寸。
表面贴装管脚引线短，降低了其特性中附加的电感和电容成分，尤其在高频电路中，表面贴装成本低，便于批量生产，三、表面组装元器件的封装技术1. 表面组装电阻器主要有哪几类？各有什么特点？答：可分为矩形片式电阻器 ,圆柱形片式电阻器。
其中矩形片式电阻器的基板由高纯氧化铝做成，电阻材料用镀膜溅射的方法涂与基板表面，用玻璃纯化的方法形成保护膜，在矩形的两边为可焊端，即引线端。
2. 矩形片式电阻由哪几部分组成？各部分的主要作用是什么？答：基板：基板要具有良好的电绝G8P-1A4P DC12缘性、导热性和机械强度高等特征。
一般基板的材科多采用高纯度的(96%) AL203陶瓷。
其工艺要求表面平整、划线准确，以确保电阻、电极浆料印制到位。
电极：片式电阻器一般都采用三层电极结构，最内层的是内层电极，它是连接电阻体位于中间层的是中间电极，它是镀镍( Ni)层，也被称为阻挡层，其主要作用是提高电阻器在焊接时的耐热性，避免造成内层电极被溶蚀。
位于最外层的是外层电极，它也被称为可焊层，该层除了使电极具有良好的可焊性外，还可以起到延长电极保存期的作用。
通常，外层电极采用锡一铅(S。
-Pb)合金电镀而成。
电阻膜：电阻膜是采用具有一定电阻率的电阻浆料印制在陶瓷基板上，然后再经过烧结而成的厚膜电阻。
保护层：保护层位于电阻膜的外部，主要起保护作用。
它通常可以细分为封包玻璃保护膜、玻璃釉涂层和标志玻璃层。
3. 片式瓷介电容器主要有哪几种类型？各有什么主要特点？答：片式瓷介电容器：单层的电极烧结构成陶瓷芯片，再外加电极，形成电容器。
多层片式瓷介电容器：由印好电极（内电极）的陶瓷介质膜片以错位的方式叠合起来，经过一次性高温烧结形成陶瓷芯片，再在芯片的两端封上金属层（外电极），从而形成一个类似独石的结构体，故也叫独石电容器。
4. 片式钽电解电容和铝电解电容有什么主要特点和主要差别？答：片式钽电解电容器：是用金属钽做正极，用稀硫酸等配液做负极，用钽表面生成的氧化膜作为介质制成。
矩形钽电解电容外壳为有色塑料封装，一端印有深色标志线，为正极，在封面上有电容量的数值及耐压值，一般有醒目的标志，以防用错。
铝电解电容：以金属铝为正极，其表面氧化膜作为介质，电解液作为负极的电容，液体电解质片式铝电解电容器的特点：它是由铝圆筒做负极、里面装有液体电解质，插人一片弯曲的铝带做正极制成。
还需经直流电压处理，做正极的片上形成一层氧化膜做介质。
其特点是容量大、但是漏电大、稳定性差、有正负极性，适于电源滤波或低频电路中，使用时，正、负极不能接反。
5. 片式电感器主要有哪几种类型？答：（见题6）6. 片式电感器的类型主要有几种？其结构各有什么特点？答：片式电感器从制造工艺来分，片式电感器主要有4种类型，即绕线型、叠层型、编织型和薄膜片式电感器。
其中，绕线式是传统绕线电感器小型化的产物，叠层式则采用多层印刷技术和叠层生产工艺制作，体积比绕线型片式电感器还要小，是电感元件领域重点开发的产品。
片式电感器现状与发展趋势由于微型电感器要达到足够的电感量和品质因数（Q）比较困难，同时由于磁性元件中电路与磁路交织在一起，制作工艺比较复杂，故作为三大基础无源元件之一的电感器片式化，明显滞后于电容器和电阻器。
特点：绕线型它的特点是电感量范围广（mH～H），电感量精度高，损耗小（即Q大），容许电流大、制作工艺继承性强、简单、成本低等，但不足之处是在进一步小型化方面受到限制。
陶瓷为芯的绕线型片电感器在这样高的频率能够保持稳定的电感量和相当高的Q值，因而在高频回路中占据一席之地。
NLC型适用于电源电路，额定电流可达300mA；NLV型为高Q值，环保（再造塑料），可与NL互换；NLFC 有磁屏，适用于电源线。
叠层型：它具有良好的磁屏蔽性、烧结密度高、机械强度好。
不足之处是合格率低、成本高、电感量较小、Q值低。
它与绕线片式电感器相比有诸多优点：尺寸小，有利于电路的小型化，磁路封闭，不会干扰周围的元器件，也不会受临近元器件的干扰，有利于元器件的高密度安装；一体化结构，可靠性高；耐热性、可焊性好；形状规整，适合于自动化表面安装生产。
薄膜片式：具有在微波频段保持高Q、高精度、高稳定性和小体积的特性。
其内电极集中于同一层面，磁场分布集中，能确保装贴后的器件参数变化不大，在100MHz以上呈现良好的频率特性。
编织型：特点是在1MHz下的单位体积电感量比其它片式电感器大、体积小、容易安装在基片上。
用作功率处理的微型磁性元件。
7. 其它表面组装元件主要是指哪些元件？这些元件各有什么特点？分别用在哪些场合？答：磁珠，二极管。
磁珠特点：是由铁氧体材料和导体线圈组成的叠层型独石结构，因在高温下烧结而成，因而致密性好、可靠性高。
磁珠应用场合：广泛应用于开关电源、遥控玩具、传真机、激光打印机及电子钟表等通讯和消费类电子领域。
磁珠是EMC设计中常使用的元件，在EMC对策中占重要位置。
二极管特点：有单向导电性，片式封装，贴片焊接二极管应用场合：可分为开关二极管，变容二极管，稳压片式二极管，整流二极管，瞬间抑制二极管，发光二极管，适合于高频、大电流、低电压整流电路以及微波电子混频电路、检波电路、高频数字逻辑电路等。
