高压开关柜机械联锁的探讨

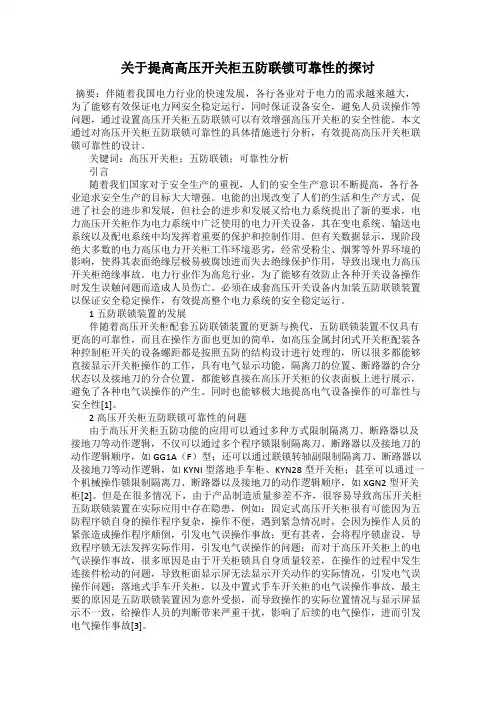

关于提高高压开关柜五防联锁可靠性的探讨
关于提高高压开关柜五防联锁可靠性的探讨摘要：伴随着我国电力行业的快速发展，各行各业对于电力的需求越来越大，为了能够有效保证电力网安全稳定运行，同时保证设备安全，避免人员误操作等问题，通过设置高压开关柜五防联锁可以有效增强高压开关柜的安全性能。
本文通过对高压开关柜五防联锁可靠性的具体措施进行分析，有效提高高压开关柜联锁可靠性的设计。
关键词：高压开关柜；五防联锁；可靠性分析引言随着我们国家对于安全生产的重视，人们的安全生产意识不断提高，各行各业追求安全生产的目标大大增强。
电能的出现改变了人们的生活和生产方式，促进了社会的进步和发展，但社会的进步和发展又给电力系统提出了新的要求，电力高压开关柜作为电力系统中广泛使用的电力开关设备，其在变电系统、输送电系统以及配电系统中均发挥着重要的保护和控制作用。
但有关数据显示，现阶段绝大多数的电力高压电力开关柜工作环境恶劣，经常受粉尘、烟雾等外界环境的影响，使得其表面绝缘层极易被腐蚀进而失去绝缘保护作用，导致出现电力高压开关柜绝缘事故。
电力行业作为高危行业，为了能够有效防止各种开关设备操作时发生误触问题而造成人员伤亡。
必须在成套高压开关设备内加装五防联锁装置以保证安全稳定操作，有效提高整个电力系统的安全稳定运行。
1五防联锁装置的发展伴随着高压开关柜配套五防联锁装置的更新与换代，五防联锁装置不仅具有更高的可靠性，而且在操作方面也更加的简单，如高压金属封闭式开关柜配装各种控制柜开关的设备螺距都是按照五防的结构设计进行处理的，所以很多都能够直接显示开关柜操作的工作，具有电气显示功能，隔离刀的位置、断路器的合分状态以及接地刀的分合位置，都能够直接在高压开关柜的仪表面板上进行展示，避免了各种电气误操作的产生。
同时也能够极大地提高电气设备操作的可靠性与安全性[1]。
2高压开关柜五防联锁可靠性的问题由于高压开关柜五防功能的应用可以通过多种方式限制隔离刀、断路器以及接地刀等动作逻辑，不仅可以通过多个程序锁限制隔离刀、断路器以及接地刀的动作逻辑顺序，如GG1A（F）型；还可以通过联锁转轴副限制隔离刀、断路器以及接地刀等动作逻辑，如KYNI型落地手车柜、KYN28型开关柜；甚至可以通过一个机械操作锁限制隔离刀、断路器以及接地刀的动作逻辑顺序，如XGN2型开关柜[2]。
高压开关柜的联锁是保证电力网安全运行
高压开关柜的联锁是保证电力网安全运行、确保设备和人身安全、防止误操作的重要措施。
GB3906《3－35kV交流金属封闭开关设备》对此也作了明确规定。
一般把联锁描述为：防止误分、误合断路器：防止带负荷分、合隔离开关；防止带电挂(合)接地线(接地开关)：防止带接地线(开关)合断路器、负荷开关：防止误入带电间隔。
上述五项防止电气误操作的内容，简称“五防”。
“五防”装置一般可分为机械、电气和综合三类。
目前，市场上高压开关柜类型很多，大多数都有较完善的联锁方式。
但仍有不少高压开关柜的联锁尤其是机械联锁不完善，尚不能完全达到“五防”要求。
为此，本文就电力系统中大量使用的KYN28－12型金属封闭铠装移开式开关设备(以下简称中置柜)的“五防”联锁所存在的问题和具体改进方案提出本人的一些看法。
2 中置柜下门联锁的改进设计中置柜的馈电柜下门(电缆室门)联锁是通过接地开关操动机构实现的，当接地开关分闸时，接地开关操作杆上的凸轮使下门联锁机构中的销轴锁住固定在下门的舌板，使下门不能打开；当接地开关合闸时，接地开关操作杆上的凸轮将销轴下压，使销轴上的颈部位于舌板位置，舌板可以脱开销轴，下门可以打开。
正常情况下，这一联锁可以实现下门的安全防护要求：断路器闭合时，电缆室带电，接地开关不能合闸操作，下门不能打开，防止人员误入带电的电缆室；只有当断路器断开，接地开关合闸，电缆室不带电时才能打开下门进入电缆室，但是，在非正常工作时(如调试、维修)，在下门打开后而忘记关上的情况下，接地开关还可以进行分、合闸操作，这时如果接地开关分闸，断路器就可以进行合闸操作，而一旦断路器关合，电缆室就带电，而由于下门已经打开，人员很容易进入带电的电缆室而发生人身安全事故。
这是中置柜设计中存在的一个严重的安全隐患。
原设计在设计防误联锁时，只考虑到电缆室带电时下门不能打开，而忽略了在下门打开时电缆室可以带电，即没有作反向考虑，以致留下这一安全隐患。
解决这一问题的办法是使下门的开、关能够对接地开关的分、合闸以及断路器手车的动作过程进行控制：在下门没有关好的情况下，接地开关可以进行分闸操作，但断路器手车无法从试验位置进入到工作位置：必须按顺序先关好下门，再分接地开关，手车才能从试验位置进入工作位置进行合闸操作，以保证人身安全。
浅析高压开关柜五防机械联锁

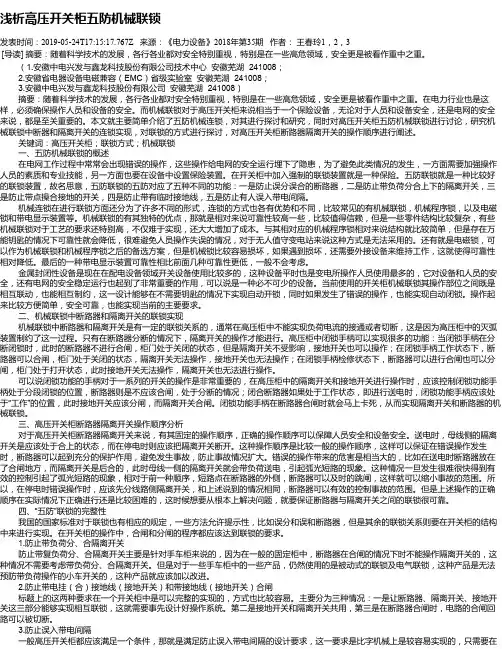

浅析高压开关柜五防机械联锁发表时间：2019-05-24T17:15:17.767Z 来源：《电力设备》2018年第35期作者：王春玲1，2，3[导读] 摘要：随着科学技术的发展，各行各业都对安全特别重视，特别是在一些高危领域，安全更是被看作重中之重。
（1.安徽中电兴发与鑫龙科技股份有限公司技术中心安徽芜湖 241008；2.安徽省电器设备电磁兼容（EMC）省级实验室安徽芜湖 241008；3.安徽中电兴发与鑫龙科技股份有限公司安徽芜湖 241008）摘要：随着科学技术的发展，各行各业都对安全特别重视，特别是在一些高危领域，安全更是被看作重中之重。
在电力行业也是这样，必须确保操作人员和设备的安全。
而机械联锁对于高压开关柜来说相当于一个保险设备，无论对于人员和设备安全，还是电网的安全来说，都是至关重要的。
本文就主要简单介绍了五防机械连锁，对其进行探讨和研究，同时对高压开关柜五防机械联锁进行讨论，研究机械联锁中断器和隔离开关的连锁实现，对联锁的方式进行探讨，对高压开关柜断路器隔离开关的操作顺序进行阐述。
关键词：高压开关柜；联锁方式；机械联锁一、五防机械联锁的概述在电网工作过程中常常会出现错误的操作，这些操作给电网的安全运行埋下了隐患，为了避免此类情况的发生，一方面需要加强操作人员的素质和专业技能，另一方面也要在设备中设置保险装置。
在开关柜中加入强制的联锁装置就是一种保险。
五防联锁就是一种比较好的联锁装置，故名思意，五防联锁的五防对应了五种不同的功能：一是防止误分误合的断路器，二是防止带负荷分合上下的隔离开关，三是防止带点操合接地的开关，四是防止带有临时接地线，五是防止有人误入带电间隔。
机械连锁在进行联锁方面还分为了许多不同的形式，连锁的方式也各有优势和不同，比较常见的有机械联锁，机械程序锁，以及电磁锁和带电显示装置等。
机械联锁的有其独特的优点，那就是相对来说可靠性较高一些，比较值得信赖，但是一些零件结构比较复杂，有些机械联锁对于工艺的要求还特别高，不仅难于实现，还大大增加了成本。
开关柜的机械及电气联锁资料ppt课件
Part 3有关电气联锁几个问题的探讨
二. 低压柜中两台进线柜与母联之间电气联锁的配合
C2电气图一
C2-401
C2-402
Part 3有关电气联锁几个问题的探讨
二. 低压柜中两台进线柜与母联之间电气联锁的配合
C2电气图二
母联开关
PLC控制图
Part 4
完
The end
开关柜的机械 及电气联锁资 料
Part 2有关机械联锁几个问题的探讨
一、断路器的联锁实现方式
就我司单台高压开关柜的断 路器而言，其机械联锁主要作用 是：
一.防止误入带电室。 二.防止在带电时误合接地开 关。 三.防止误分、误合断路器 四.防止接地开关处在闭合位 置时关合断路器。
此时机械联锁的状态。 断路器处于分断状态， 手车在 “实验”位置， 地刀在“合闸”位置。 柜门可以打开。
二.断路器与隔离开关的联锁实现方式
就我司母联高压开关柜的断 路器与隔离开关而言，其机械联 锁主要作用是： 一.防止带负荷分、合隔离开 关 二.防止误入带电室。 三. 防止误分、误合断路器
操作顺序（红的“标示”是母联柜，绿的“标示”是母联隔离柜）： 当需要断开母联时，先按操作规程断开断路器，然后将手车摇至“实验”位置，拉出联 锁拉环，拔出钥匙；然后将钥匙插入母联隔离柜的联锁装置，将联锁拉环推进去，摇出隔离 手车。操作完毕。合母联柜的操作步骤则相反。完全实现了“防止带负荷分、合隔离开关”
Part 3有关电气联锁几个问题的探讨
二. 低压柜中两台进线柜与母联之间电气联锁的配合
下面的电气原理图是我司C2变配电所低压进线柜与母联柜之间的电气联锁原理图，其中 QFA是 401开关，QFB是402开关，QFC是母联开关；PLC模块安装在母联柜内，其控制电源DC24V并联分别 取自于401、402开关。其联锁的原理如下： 手动时：当QFA、QFB合闸，QFC合闸回路C-1、C-2断开，其合闸线圈XF无法得电， QFC不能满足 合闸条件；同理，当QFA、QFC或QFB、QFC同时合闸时，QFB或QFA也同样不能满足合闸条件。使进 线柜与母联满足“三合二”逻辑。 自动时：由于我司的低压进线开关没有选用欠压（失压）线圈，所以采用模块来控制失压时进 线开关的分闸动作，三台联锁的断路器控制回路电源均取自母联柜。用中间继电器取代了按钮，联 锁的其它步骤与手动一样。
浅析变电站10kV高压开关柜的机械联锁
浅析变电站10kV高压开关柜的机械联锁广东电网公司佛山供电局变电一部卢敏波[摘要] 介绍了10kV高压开关柜机械联锁的实现方式，分析了现行高压开关柜机械联锁实现过程中存在的问题和不足，并提出完备机械联锁的基本要求。
[关键词] 高压开关柜机械联锁完整性1 概述广东省内的110kV、220kV变电站的10kV配电设备基本上使用的都是金属封闭式开关设备，包括高压开关柜、高压PT柜、高压站用变柜等。
高压开关柜是变电运行人员最为频繁操作的设备之一，因此高压开关柜的“机械联锁”相当重要，是保证电力网安全运行、确保设备和人身安全、防止误操作的重要措施。
《3～35kV交流金属封闭开关设备》（GB3906—91）对此作了明确规定，此国家标准把“联锁”描述为：“金属封闭式开关设备应具有：防止带负荷分、合隔离开关（隔离插头）；防止误分、误合断路器、负荷开关、接触器（允许提示性）；防止接地开关处在闭合位置时关合断路器、负荷开关等开关；防止再带电时误合接地开关；防止误人带电隔室等功能”，上述五项防止电气误操作的内容，简称“五防”。
“五防”装置一般可分为机械、电气和综合三类。
机械联锁是在高压开关柜的操作部位之间用互相制约和联动的机械机构来达到先后动作的闭锁要求，机械联锁在操作过程中无需使用钥匙等辅助操作，可以实现随操作顺序的正确进行，自动地步步解锁。
在发生误操作时，可以实现自动闭锁，阻止误操作的进行。
机械联锁可以实现正向和反向的闭锁要求，加之闭锁直观，强度高，不易损坏，检修工作量小，操作方便，运行可靠等优点，所以受到运行和检修人员的欢迎。
目前，市场上高压开关柜类型很多，大多数都有较完善的联锁方式。
但仍有不少高压开关柜的联锁尤其是机械联锁不完善，还不能完全达到“五防”要求。
为此，本文着重分析机械联锁的几个问题，供大家研究探讨。
2 有关机械联锁几个问题的探讨2.1 断路器与隔离开关的联锁实现方式众所周知，隔离开关无专门的灭弧装置，一般不能用来接通或切断负荷电流。
浅析变电站10kV高压开关柜的机械联锁
路接地开关必须满足以下条 件 ：１ （ ）设备停 电前检查带电显示器有 在使用 寿命期 内灵活可靠 ， 并能有效 防潮 、 防霉 、 防锈 、 不卡涩 ， 其结 电 ；２ （ ）手车式断路器拉至试验， 分离位置 ； ０）带 电显示 器显示无 构应 简单 明了， 操作维护方便。 高压开关柜在使用过程 中， 还会遇到 非正规操作” 的情况 。 电； ） （ 与调度核实线路确已停 电。 。 于固定柜的操作方式 ， ４ ”对 其实 由于操作人员 的疏忽或非正常操作力而造成“ 也可 以参考这种方法。 在这种情况下 ， 高可靠的联锁应做到对操作者可 能出现的“ 非正规 ２ ． ４主动式联锁 与被动式联锁 操作 ” 有充分的预 防或阻止能力。即使在 某些 情况下进行 了错误操 对 于“ 五防” 中的每项联锁 要求 ， 论是固定柜还是 手车柜 ， 无 尽 作 ， 也应该 做到错误操作可纠正并且可方便 的恢 复正常操作 ， 不至 管其柜型 、 一次方案存在多样 化 ， 但都可 以设 计出各种方案来 实现 于引起重大 的设备或人 身事故 。 联 锁功能 。归纳起来 ， 机械联锁 主要 有两种形式 ， 即主动式 和被动 结束语 式 。所谓 “ 主动式联锁” 是指在该种联锁状态下 ， 若无正常的解锁条 综上所述 ， 高压开关柜的“ 五防” 机械联锁应达到 以下要 求 ： （ ） 合有关标准及规程 ， 电业安全工作规程》 《 — ５ Ｖ交 １符 如《 、３ ３ ｋ 件， 不会被解锁 ， 从而保证误操作根本无法执行 。 例如 当断路器处于 合闸位置时 ，机械上应保 证隔离开关或 隔离插 头被联锁 而无法操 流金属封 闭开关设备》 。 等 作， 即使错 误操作也不会产生不 良影响 。“ 被动式联锁 ” 是指在该种 （） ２ 联锁功能完整 、 准确 ， 达到五防要求 。 （） ３ 联锁可靠 、 动作灵活 。 联锁状态下 ， 可能由于非正常原因 ， 出现解锁条件 ， 使联锁解锁 。如 在联锁状态下操作隔离开关 或推拉手车 ， 虽然隔离开关尚未动作或 （） ４ 尽可能采用 “ 主动式联锁” 。 隔离 插头没有产生位移 ， 由于联 锁的存在而使断路器分 闸 ， 而 但 从 （） ５ 充分考虑用户对产品的使用需求 。 使 隔离开关或隔离插头的联锁被解 除 ， 显然这种被动式联锁形式会 参考文献 引起 断路器误分 闸。 ［ 中国南方 电网有限责任公 司．／Ｓ ０ ６ ２ ０ 电气操 作导则 １ 】 ＱＣ Ｇ １ ００ — ０４ 高压开关 柜 的设计 中不希 望采用 “ 动式 ” 被 联锁 ， 尽量采 用 ［］ 应 Ｚ． “ 主动式” 联锁 。例如对于手车采用杠杆进 出的开关柜 ， 在断路器合 【 中华人民共和 国国家标准．Ｂ ３０ — １ ３ ３ ｋ ２ ］ Ｇ ９ ６ ９ — ５ Ｖ交流金属封 闭开 闸状 态下 ， 机械上使手车进 出摇柄 的孔被封堵住 ， 摇柄根本无 法插 关 设 备【］ Ｓ． 进， 当然手 车也就不可能移动 。再如操动接地开关的插入孔设计成 作者简介 ： 卢敏 波（９ ９ ） 男， １７ ～ ， 工程师 ， 大学本科 ， 山供 电局 佛 在允许条件下才被打开 ， 否则 ， 该插入孔被封堵 ， 错误的操作就不可 变电一部 ， 从事变电运行工作。 能实施 。现行使用 的各类开关柜 中 ， 有不少机械联锁采用“ 动式 ” 被 联锁 ， 随着开关 柜设计水平 的提高 ， 应尽可能避免这种方式 。 ２５ 五防” ．“ 联锁 的完整性 国家标 准中对于 “ 五防” 的要求 ， 除了防止误分 、 误合 断路器这 条允许提示性的方法外 ， 其余联锁关系必须在开关柜结构 中完备 实现 。 从开关柜 的操作 来看 ， 每一项联锁要求 ， 在一 定的操作程序 都 中体现 出来 ，因此不 管是合闸程序还是分 闸程 序都要达 到联锁要 求。 ２５１防止带负荷分 、 隔离开关 ．． 合 般情况下 ， 固定柜基本上严格做到的断路器合 闸情况下不能 操作 隔离开关 ， 也就不存在带负荷分、 合隔离开关 的情况 。 但在手车 柜中 ， 大多数 产品如 Ｋ Ｎ ６ — ２ （ Ｚ ６ — ２型断路器 ） 能够 Ｙ ３ Ａ ｔＺ 配 Ｎ ７ １ 也 达到在断路器合 闸状态无法操作 手车推进机构 ， 尚有部分产 品仍 但 采用“ 被动式 ” 锁及 电气 联锁 ， 能有效 防止带负荷 操作小 车开 联 不
电气中5防-机械联锁
机械联锁----顾名思义就是通过机械装置或机构，实现设备启动或操作过程的联锁。
联锁的作用多是为了保证设备和人员的安全。
可以保证设备启动或操作过程按规定顺序进行，机械联锁装置一般只能实现简单的联锁。
“五防”保安全--高压开关柜机械联锁的探讨高压开关柜的"联锁"是保证电力网安全运行、确保设备和人身安全、防止误操作的重要措施。
GB3906-1991《3-35千伏交流金属封闭开关设备》对此作了明确规定。
一般把"联锁"描述为:防止误分、误合断路器;防止带负荷分、合隔离开关;防止带电挂(合)接地线(接地开关);防止带接地(开关)合闸;防止误入带电间隔。
上述五项防止电气误操作的内容,简称"五防"。
"五防"装置一般可分为机械、电气和综合三类。
目前,市场上高压开关梧类型很多,大多数都有较完善的联锁方式。
但仍有不少高压开关柜的联锁尤其是机械联锁不完善,尚不能完全达到"五防"要求。
为此,本文着重就机械联锁提出一些看法,与同仁探讨。
联锁实现方式在固定柜和手车柜中。
众所周知隔离开关无专门的灭弧装置,一般不能用来接通或切断负荷电流。
在固定柜中,断路器与隔离开关的联锁关系明确,即只有在断路器分断的情况下才能操作隔离开关,隔离开关和断路器之间的机械联锁关系较易实现。
如在CC-1A(F)中,为防止带负荷分、合隔离开关,常采用一个扇形撞块和圆板结构,与操作隔离开关的CS6-1机构上的弹性定位锁配合,在断路器合闸时,圆板阻止定位锁拔出,从而防止带负荷分闸。
但手车柜的情况有所不同,,手车迸出实际上相当于固定柜中隔离开类的合分操作,因而对隔离开关的联锁要求同样适用于手车的进出要求。
当手车在试验位置与工作位置之间移动时,必须保证断路器处于分闸状态,不得合闸,即应具有所谓的"合闸闭锁"。
在投运的各型手车柜中,"合闸"电气闭锁一般通过将反映手车位置的行程开关接点串入断路器的合闸回路中来实现。
10kV高压开关柜机械联锁的探讨
10kV高压开关柜机械联锁的探讨【摘要】机械联锁在10kV高压开关柜中具有非常重要的地位，能够确保设备和人员的安全，防止误操作，进而能够确保电网的稳定可靠运行。
介绍了机械联锁中断路器与隔离开关的联锁实现，阐述了10kV高压开关柜断路器隔离开关的操作顺序，同时对联锁方式进行了探讨。
【关键词】高压开关柜；进行联锁；联锁方式0.引言当前，我国10kV配电设备通常使用的开关设备都是金属封闭式设备，比如高压所用变柜，高压开关柜等。
变电运行人员操作最为频繁的一种设备就是高压开关柜，所以，10kV高压开关柜的机械联锁对于确保设备的安全运行，确保人员安全，预防误操作有着非常重要的作用，也是确保电网稳定安全运行的重要措施。
10kV高压开关柜机械联锁是在其操作部位之间用互相联动和制约的机械结构来达到先后动作的闭锁要求，10kV高压开关柜机械联锁操作时不需要利用钥匙等进行辅助操作，能够随着操作顺序的正确进行，实现自动解锁。
在发生误操作时，可实现自动闭锁。
并且能够满足正向与反向闭锁的要求，具有操作方便，运行可靠，闭锁直观等优点，在变电站中的应用非常广泛。
1.机械联锁中断路器和隔离开关的联锁实现高压柜中隔离开关通常没有专门的灭弧装置，因此，不能实现负荷电流的接通或者切断。
断路器和隔离开关在固定柜中具有明确的联锁关系，也就是当断路器分断时，才能进行隔离开关的操作。
高压开关柜中利用闭锁手柄的位置可以实现不同的操作：①闭锁功能手柄处于“分断闭锁”状态。
断路器不能进行合闸时，柜门关闭，此时可以进行隔离开关与接地开关的操作；②闭锁功能手柄处于“工作”状态，断路器能够实现合闸，柜门关闭，接地开关和隔离开关都无法操作；③闭锁功能手柄处于“检修”状态，接地开关已合闸，隔离开关已分闸，不能进行接地开关和隔离开关的操作，可以打开柜门，断路器也能够进行分闸和合闸操作。
10kV高压开关柜中进行隔离开关或者接地开关的操作时，闭锁功能手柄应该处于“分断闭锁”的位置，断路器的状态一定处于分断状态，并且无法合闸，从而实现防止带负荷分、合隔离开关通过连锁实现防止误合断路器；当闭合断路器进行送电时，闭锁功能手柄的位置是“工作”，此时隔离开关一定合闸状态，接地开关分闸状态，断路器一旦合闸，闭锁功能手柄就会被卡死，从而不能转动，从而实现防止误分断路器及带负荷分、合隔离开关。
变电站中10kV开关柜的机械联锁分析
变电站中10kV开关柜的机械联锁分析发布时间：2023-03-06T01:15:14.959Z 来源：《中国科技信息》2022年第10月19期作者：项上伟章义鲍必豪[导读] 机械联锁是高压电气设备五防装置四种常规防误闭锁方式中的一种项上伟章义鲍必豪33252219950905****33030419890610****33032619961018****摘要：机械联锁是高压电气设备五防装置四种常规防误闭锁方式中的一种。
根据字面意思可知，该闭锁方式是通过机械装置或机构的机械作用，来实现设备启动或操作过程中的防误联锁。
在五防装置四种常规防误闭锁方式中，机械联锁装置虽然只能实现简单的联锁功能，但最具可靠性，对于变电站高压开关柜，尤其是手车式开关柜而言，其联锁方式应首选机械联锁，只有在机械联锁无法实现时，才会考虑使用电气联锁。
基于此，对变电站中10kV开关柜的机械联锁进行研究，以供参考。
关键词：变电站；10kV开关柜；机械联锁引言10kV中压开关柜的电缆室门与接地开关具有联锁。
当接地开关合闸时，柜门才能被打开；当柜门关闭后，接地开关允许分闸。
当接地开关合闸时，电缆室门可以打开，此时操作口处的联锁插销弹出。
当电缆室门关闭，隔离操作者与电缆室后，插销缩回，接地开关才可分闸。
接地开关由合闸状态变为分闸状态时，电缆室门右侧的闭锁钩动作，紧扣电缆室门，使之无法开启，保证带电室与人员隔离。
1五防装置“五防”是对电力系统高压电气设备必须具备的五种防误功能的简称，是确保高压电气设备电力安全及使用过程中操作人员人身安全的重要措施。
五防装置的基本功能为：（1）防止带负荷分、合隔离开关。
（断路器、负荷开关、接触器合闸状态不能操作隔离开关），即防出现断路器止误分误合现象，只有操作设备与操作指令完全对应，才能对电气设备进行操作。
（2）防止误分、误合断路器、负荷开关、接触器。
（只有操作指令与操作设备对应才能对被操作设备操作）。
即防止操作人员在电气设备处于带荷状态时进行隔离开关分合操作，确保接触器、负荷开关、断路器处于合闸状态时无法对隔离开关急性操作。
高压开关柜机械程序锁的改进方案[]
![高压开关柜机械程序锁的改进方案[]](https://img.taocdn.com/s3/m/94236925524de518974b7dc5.png)
高压开关柜机械程序锁的改进方案[]摘要：本文首先分析了“五防”装置在电力系统中的重要作用，然后对电力系统中常用的防误装置进行了闸述，并分析了各种防误装置在功能和应用范围上的优点、长处，并指出了其存在的问题、缺陷和局限性，最后针对高压开关柜间联锁的不足，提出了机械程序锁的改进方案，从而达到减少误操作，提高安全性的目的。
关键词：高压开关柜、五防、程序锁一、引言开关柜是电力系统中负责开合、控制和保护的电气设备，是供、配电人员频繁操作的设备之一，其操作的正确性、安全性尤为重要，若发生误操作可能造成大面积停电、设备损坏、人员伤亡等严重后果。
我国电力系统在无数次血的教训面前，结合中外电气运行的实践，为了有效防止运行电气设备误操作引发的人身和设备事故，规定了电气防误的设计和使用原则——五防，五防系指：①防止带负荷误分、误合隔离开关；②防止误分、误合断路器；③防止带地线（开关）合断路器、负荷开关；④防止带电挂（合）接地线（接地开关）；⑤防止误入带电间隔。
电气“五防”功能的实现成了电力安全生产的重要措施之一，凡是有可能发生人员失误而引起操作的高压电气设备都应装设防误装置，遵照这一原则，开关柜及电气元器件厂家对高压开关柜防误装置展开了深入地探索，并形成了各种有效的防误措施。
二、防误装置的现状国内传统的防误闭锁方式主要有4种：机械闭锁，机械程序锁，电气联锁和电磁锁，随着计算机技术进入防误闭锁领域，又发展了计算机监控系统闭锁和微机防误闭锁。
（一）机械闭锁机械防误闭锁是利用电气设备的机械联动部件对相应电气设备操作构成的闭锁，一般用于电气设备间隔内部的防误[2]。
机械闭锁具有直观，强度高，不易损坏，检修工作量小，操作方便，运行可靠等优点，深受运行和检修人员的欢迎，然而机械闭锁受距离限制，只能在开关柜内部或相邻开关柜间应用，所以还需要辅以其他闭锁方法，才能满足全部五防要求。
（二）机械程序锁机械程序锁是用钥匙随操作程序传递或置换而达到先后开锁操作要求的防误装置[3]。
高压开关设备中机械联锁、电气联锁设计和应用的研究
高压开关设备中机械联锁、电气联锁设计和应用的研究摘要：联锁设置是确保高压开关设备正常运行的重要保障，在此基础之上，电网的运行安全才有保障，谨防操作失误带来不必要的损失。
为此，本文基于机械和电气双重保障，研制了一种高压开关设备联锁装置。
该装置使用了杠杆联动操作模式，并安装于在断路器下面，其结构较为简单，便于操控，有很强的灵活性、安全性和可靠性。
关键词：高压开关设备；机械联锁；电气联锁；设计；应用电力系统中普及率最高的输配电设备是高压开关设备。
它的结构类型多种多样并不唯一，但其运行程序需满足应用系统的相关要求，尤其是其操作流程。
只有如此，才能确保电路的接通与断开的安全，保障整个电力系统运转的安全性能。
1.研究背景目前流行着各种各样的高压开关设备，虽然绝大部分都设有联锁装置，但仍然存在着联锁装置稳定性差的缺陷，给技术工作人员的调试、安装、维修、养护工作的开展带来了很多麻烦。
从历年电气事故的相关统计数据来看，由于技术人员操作失误带来的人员伤亡事故并不在少数。
因此，提高高压开关设备中的联锁装置的稳定性，严格管理操作流程，是很有必要的。
基于上述原因，本文从预防高压开关设备误动操作的角度出发，设计了一套结构简单、安全可靠的联锁装置，实现了机械连锁和电气连锁的完美结合，大大提升了设备的安全系数。
2.工作原理由于高压开关设备中联锁装置并不完善，有可能带来机器设备的误动，造成设备变形或损坏，解决传统维修不变的烦恼，本文研制了一种性能稳定的高压开关设备联锁装置。
该联锁装置的构成部分有隔离开关操作部分、断路器分合部分和传动机构，具体结构参照图1。
图1 连锁装置的结构示意图2.1隔离开关操作机构数字18代表操作手柄，它的安装位置在闭锁操作面板外部，其作用是控制开关的分合状态。
数字8代表拨叉，它的安装位置在闭锁操作面板内部，其作用是辅助操作手柄，完成控制开关的闭合。
二者靠转轴实现连接，并完成连动旋转。
2.2断路器分合机构合闸轴和合闸弯板共同组合而成了断路器合闸部分；脱扣半轴和脱扣弯板共同组合而成了断路器分闸部分。
高压开关设备的联锁方式及改进
高压开关设备的联锁方式及改进摘要：由于供电设备的安全操作是确保供电可靠性的先决条件，因此电力设备需要一个稳定的五防联锁。
本文描述了开关柜的五防联锁的结构和工作原理，改进了不可靠的结构，并更可靠地满足了高压开开关柜五防联锁需求。
关键词：高压开关柜；五防联锁；可靠性电气系统中高压开关是重要电气装置。
“五防”是确保电气和人员安全的重要联锁措施。
为了确保开关柜的安全运行，规程操作必须严格遵守，保证机柜中机械联锁可靠性。
目前市场上有多种开关柜，往往联锁机构较完善。
然而，对于开关柜的联锁仍有一些规定，特别是不完善机械联锁，对“五防”要求不能完全满足时。
一、防止误分误合断路器、防止带负荷分、合隔离开关的五防联锁设计1.断路器和底盘车之间的联锁，以及S8和S9辅助开关的开关。
断路器和底盘车之间的联锁是限制开关正常运行的开关。
联锁装置原则:当底盘车处于测试位置时，使用操作手柄顺时针旋转控制传动丝杆，将推动底盘车向前直线动，用联锁片除联锁板上的限制使用扭簧，使锁紧板绕旋转轴逆时针旋转，开关复位S8辅助并切换，因为丝杆旋转远离测试位置，断路器从而切断所有闭合回路，电气闭锁达到，底盘车仅在摇向到工作位置时才依赖于联锁板联锁片约束。
当断路器机械解锁时，可以在S9辅助电机切换时进行闭合操作，因为底盘车执行器上的螺钉驱动S9辅助开关的辅助电机，因为断路器闭合闸路S9常开触点闭合进行电气合闸操作；底盘车处于当相同原理的工作状态时，无法通过合闸操作手动或电气关闭断路器，从而将底盘车置于工作位置和测试位置之间的任何位置。
断路器只有退出底盘车时才能合闸。
此外，对于已测试或可操作的断路器，由于断路器与底盘车的底板之间存在机械锁定，因此底盘车辆不能摇进出。
通过这种联锁，满足了分、合开关(隔离插头)和误分、误合的联锁要求。
2.航空插头联锁装置。
插座和插座完全用于开关柜。
二次接线接线和柜体快速接插件之间的相互作用可以用来满足电气控制的要求。
浅析10kV高压开关柜的机械联锁.docx
浅析 10kV 高压开关柜的机械联锁摘要：机械联锁在 10kV 高压开关柜起着至关重要的作用，能够确保设备和人员的安全，防止误操作，进而能够确保电网的稳定可靠运行。
介绍了机械联锁中断路器与隔离开关的联锁实现，阐述了 10kV 高压开关柜断路器隔离开关的操作顺序，同时对联锁方式进行了探讨。
关键词：高压开关柜联锁方式机械联锁完整性1.概述为了防止现场操作人员无意识地实施错误的操作从而导致事故，除了加强对操作人员的培训以及实施工作票制度，我们还应在开关柜的设计中加入强制联锁装置或采取提示性措施。
对于高压开关柜而言需提供五种防止误操作功能，简称五防联锁：1、防止误分误合断路器；2、防止带负荷分合上下隔离开关或带负荷推入拉出断路器手车；3、防止带电操合接地开关或挂接临时接地线；4、防止带有临时接地线或接地开关合闸时送电；5、防止人误入带电间隔。
为达到联锁实现，通常有以下几种方式机械联锁、?C 械程序锁、电磁锁、带电显示装置。
机械联锁：优点是可靠性高，但缺点零部件结构复杂，对加工工艺要求较高有些情况下很难实现；机械程序锁：优点是结构非常简单很容易实现，缺点但由于存在万能钥匙很难完全避免操作人员误操作。
而且这一方式无法适应无人值守变电站的要求；电磁锁：优点是机械联锁、机械程序锁都无法实现的情况下可考虑。
缺点由于电磁锁、分压瓷瓶传感器和导线均有损坏的可能还需外部电源供电可靠性差；带电显示装置：只能算是提示性措施毫无可靠性可言一般不推荐使用。
目前，我国 10kV 配电设备通常使用的开关设备都是金属封闭式设备，例如高压进出线柜、高压隔离柜、高压压变柜和所用变柜等。
变电所运行人员操作最为频繁的一种设备就是高压开关柜，所以 10kV 高压开关柜的机械联锁对于确保设备的安全运行，确保人员安全，预防误操作有着非常重要的作用，也是确保电网稳定安全运行的重要措施。
10kV 高压开关柜机械联锁是在其操作部位之间用互相联动和制约的机械结构来达到先后动作的闭锁要求， 10kV 高压开关柜机械联锁操作时不需要利用钥匙等进行辅助操作，能够随着操作顺序的正确进行，实现自动解锁。
“五防”保安全-高压开关柜机械联锁的探讨(2020年)
( 安全技术 )单位：_________________________姓名：_________________________日期：_________________________精品文档 / Word文档 / 文字可改“五防”保安全-高压开关柜机械联锁的探讨(2020年)Technical safety means that the pursuit of technology should also include ensuring that peoplemake mistakes“五防”保安全-高压开关柜机械联锁的探讨(2020年)高压开关柜的"联锁"是保证电力网安全运行、确保设备和人身安全、防止误操作的重要措施。
GB3906-1991《3-35千伏交流金属封闭开关设备》对此作了明确规定。
一般把"联锁"描述为:防止误分、误合断路器;防止带负荷分、合隔离开关;防止带电挂(合)接地线(接地开关);防止带接地(开关)合闸;防止误入带电间隔。
上述五项防止电气误操作的内容,简称"五防"。
"五防"装置一般可分为机械、电气和综合三类。
目前,市场上高压开关梧类型很多,大多数都有较完善的联锁方式。
但仍有不少高压开关柜的联锁尤其是机械联锁不完善,尚不能完全达到"五防"要求。
为此,本文着重就机械联锁提出一些看法,与同仁探讨。
联锁实现方式在固定柜和手车柜中。
众所周知隔离开关无专门的灭弧装置,一般不能用来接通或切断负荷电流。
在固定柜中,断路器与隔离开关的联锁关系明确,即只有在断路器分断的情况下才能操作隔离开关,隔离开关和断路器之间的机械联锁关系较易实现。
如在CC-1A(F)中,为防止带负荷分、合隔离开关,常采用一个扇形撞块和圆板结构,与操作隔离开关的CS6-1机构上的弹性定位锁配合,在断路器合闸时,圆板阻止定位锁拔出,从而防止带负荷分闸。
浅谈开关柜中手车的行进闭锁
浅谈开关柜中手车的行进联锁内容摘要：手车式开关柜在供配电领域已经得到广泛使用，为了防止电气误操作，按照相关国家标准的规定，开关柜中设计了各种机械、电气联锁装置。
本文针对开关柜中手车的行进联锁，通过对两种联锁方式的比较，分析了现在普遍采用闭锁电磁铁进行联锁后可能会出现的问题，从安全角度考虑，推荐隔离手车采用电磁锁实现行进控制。
关键词：五防闭锁电磁铁电磁锁一、前言随着高压开关设备设计、制造水平的显著提高，手车式开关柜已经在供配电领域得到广泛使用。
为了保证电力网安全运行、确保设备和人身安全、防止误操作，开关柜必须具备完善可靠的联锁装置。
GB3906-2006《3.6kV～40.5kV 交流金属封闭开关设备和控制设备》对开关柜的联锁装置作了明确规定。
这些防止电气误操作的内容，按照行业习惯，简称“五防”，即：1）防止误分、误合断路器；2）防止带负荷分、合隔离开关；3）防止带电挂(合)接地线(接地开关)；4）防止带接地线(开关)合闸；5）防止误入带电间隔。
所以手车在行进过程中，必须保证断路器处于分闸状态，不得合闸，即具有“合闸闭锁”的功能。
目前常用的各种断路器手车都有比较成熟可靠的联锁装置：合闸电气闭锁一般通过将反映手车位置的行程开关接点串入断路器的合闸回路中来实现，机械联锁也通过相应的结构设计得到实现。
二、联络运行时，手车间联锁分析在电气设计中，进线开关柜经常要和母联开关柜联络运行，如图一所示。
为了保证“五防”要求，各进线手车和母线分段手车之间必须考虑相应的联锁关系。
基于“五防”要求，断路器手车联络运行时，相互之间的联锁有两种实现方式，一种是电气互锁，利用联断路器的辅助信号接点构成一定的逻辑关系置于另一台断路器合闸控制回路中，当逻辑关系不满足时，无法合闸；另一种是机械互锁，利用机械装置实现断路器之间的互锁。
目前常用的VD4、VS1等断路器手车间经常使用闭锁电磁铁进行互锁：通过其动铁心与断路器合闸脱扣板进行配合，实现机械合闸闭锁控制；通过其行程开关的切换，实现电气合闸闭锁控制。
高压开关柜的联锁
尽管KYN28A-12开关柜有以上诸多优点，但随着高压开关行业的飞速发展，用户的需求越来越高，所以有必要做一些改进以适应不同用户的不同需求。
2、开关柜强制关门操作
目前，市场上销售的大部分KYN28A - 12开关柜都不是强制关门操作，即断路器室门在打开、关闭的情况下都能操作断路器。断路器室门在关闭时，防护等级是IP4X，断路器室门在打开时，防护等级是IP2X。因异常的使用条件或者误操作引起内部短路故障导致引弧时，如果开门操作，将有可能对人身造成极大的伤害。GB 3906提出“仅当前门关闭时，才可把抽出部件从工作位置移开到其他位置或由其他位置移到工作位置”。由此可见KYN28A - 12开关柜只具有的五防联锁功能还不够，开关柜应增加一防——强制关门操作，即在开关柜带电运行，出现故障时开关柜的中门、下门都不能被打开，操作者必须在关门条件下才能够操作断路器等元件。这样既有利于提高产品的运行安全性，又可以更好地保护操作者的人身安全。现在越来越多的用户，尤其是工业发达国家的用户都要求开关柜有强制关门操作功能。
3、断路器柜紧急手动分闸装置
在用户特殊要求下，断路器柜中门可加装紧急手动分闸装置。紧急手动分闸装置就是当开关柜出现故障，如控制电源消失、故障、远动等，而按常规操作，又不能使其迅速跳闸，只能用人工手动实施紧急分闸，以切断故障，正常情况下在工作位置不要使用，以避免控制回路逻辑混乱。紧急分闸一般在柜外进行。固定柜XGN、KGN7柜门都开有紧急分闸孔。KYN28A-12柜由于结构所限，如果打开断路器门，实施手动紧急分闸，则在出现事故的情况下，需要拿工具拧开三个装于断路器门上的防爆螺钉再进行手动分闸（此时断路器室门打开，防护等级是IP2X），则太慢不பைடு நூலகம்全。所以，断路器柜中门加装紧急手动分闸装置是非常必要的。
10kV开关柜机械联锁存在的问题探析
会被解锁 ， 因此可 以有效地减少失误操作 。 而被动式联锁可能 因为一些 非正常 的原 因使得解锁条件 出现 ， 实现解锁 。 这种联锁方式很容易造成 断路器 的误分 闸。 因此在开关柜 的设计 中应该尽量采用主动式联锁 这 样可以有效地避免出现事故 。 而 目前正在使用的各种开关柜 中， 依然存 在大量 的被动式联锁 ， 因此很有可能带来失误操作 ， 所 以要尽快减少这
一
国家对 于 “ 五 防”的要求 ，出了防止误分 、 误合断路器这一允许提 示性 的方法外 ， 开关柜结构 中必须完整 的实现其余联锁关系 。 每一项连 锁要求 ， 都可 以在一定 的开关柜 的操作 中体现 求 。
（ 一 ）防止带 负荷分 、合 隔离开关
般来讲 ，固定 柜已经做到 了隔离开关无法 在合闸情况下 进行操
作， 但是 在手 车柜中 ， 依旧存 在因为采用被动式联锁和电气联锁 而不能 有效地 防止带 负荷造作小车开关 。 （ 二 ）防止带电挂接 地线和带接地 线合 闸 对于防止带 电挂接地线和带 接地线合 闸的要 求一般可 以在一台开 关柜中实现 ， 但是有时并不要求防止带 电挂接地线和带接地线合 闸在一 定要 在同一个 开关柜 中 ， 而是要在不同的开关柜之间实现 ， 而机械联锁 很难 实现这一要求 。
般大部分开关柜都有防止误人带电隔间的功能 ， 但是 由于实际情
开关柜对断路器两侧 的隔离开关操作顺序要求一般是 ：在停电时 ， 先分线路侧隔离开关 ； 而在送 电时 ， 先合母 线侧隔离开关 。这样做 的主 要 目的是为 了在 出现操作失误时 ， 可以借助断路器 的作用将事故 的范围 缩减到最小 ， 避 免因为人为行 动造成更大 的损失 。 但 是实 际上要保证 断 路器两侧隔离开关能够严格按照上述操作顺序执行是有难度 的。 对 于环 网开关 和母联来说 ， 母线 和线路侧 两者的区分有一定难度 。 而对 于手车 柜来说 ， 断路器两侧 的触头则是 同时进 出的。 而且 如果隔离开关外侧安 装 电流互感器 ， 那 么情况也要 随之变化 。 只有断路器和隔离开关 之间的 联锁可靠性得到保证 ， 才能从根本上解决这些 问题 。
“五防”保安全——高压开关柜机械联锁的探讨通用版
安全管理编号：YTO-FS-PD989“五防”保安全——高压开关柜机械联锁的探讨通用版In The Production, The Safety And Health Of Workers, The Production And Labor Process And The Various Measures T aken And All Activities Engaged In The Management, So That The Normal Production Activities.标准/ 权威/ 规范/ 实用Authoritative And Practical Standards“五防”保安全——高压开关柜机械联锁的探讨通用版使用提示：本安全管理文件可用于在生产中，对保障劳动者的安全健康和生产、劳动过程的正常进行而采取的各种措施和从事的一切活动实施管理，包含对生产、财物、环境的保护，最终使生产活动正常进行。
文件下载后可定制修改，请根据实际需要进行调整和使用。
高压开关柜的"联锁"是保证电力网安全运行、确保设备和人身安全、防止误操作的重要措施。
GB3906-1991《3-35千伏交流金属封闭开关设备》对此作了明确规定。
一般把"联锁"描述为:防止误分、误合断路器;防止带负荷分、合隔离开关;防止带电挂(合)接地线(接地开关);防止带接地(开关)合闸;防止误入带电间隔。
上述五项防止电气误操作的内容,简称"五防"。
"五防"装置一般可分为机械、电气和综合三类。
目前,市场上高压开关梧类型很多,大多数都有较完善的联锁方式。
但仍有不少高压开关柜的联锁尤其是机械联锁不完善,尚不能完全达到"五防"要求。
为此,本文着重就机械联锁提出一些看法,与同仁探讨。
联锁实现方式在固定柜和手车柜中。
众所周知隔离开关无专门的灭弧装置,一般不能用来接通或切断负荷电流。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
高压开关柜机械联锁的
探讨
集团企业公司编码：（LL3698-KKI1269-TM2483-LUI12689-ITT289-
高压开关柜机械联锁的探讨高压开关柜的"联锁"是保证电力网安全运行、确保设备和人身安全、防
止误操作的重要措施。
GB3906-1991《3-35千伏交流金属封闭开关设备》对此作了明确规定。
一般把"联锁"描述为:防止误分、误合断路器;防止
带负荷分、合隔离开关;防止带电挂(合)接地线(接地开关);防止带接地(开关)合闸;防止误入带电间隔。
上述五项防止电气误操作的内容,简称"五防"。
"五防"装置一般可分为机械、电气和综合三类。
目前,市场上高
压开关梧类型很多,大多数都有较完善的联锁方式。
但仍有不少高压开关柜的联锁尤其是机械联锁不完善,尚不能完全达到"五防"要求。
为此,本
文着重就机械联锁提出一些看法,与同仁探讨。
联锁实现方式
在固定柜和手车柜中。
众所周知隔离开关无专门的灭弧装置,一般不能用来接通或切断负荷电流。
在固定柜中,断路器与隔离开关的联锁关系明确,即只有在断路器分断的情况下才能操作隔离开关,隔离开关和断路器之间的机械联锁关系较易实现。
如在CC-1A(F)中,为防止带负荷分、合隔离开关,常采用一个扇形撞块和圆板结构,与操作隔离开关的CS6-1机构上的
弹性定位锁配合,在断路器合闸时,圆板阻止定位锁拔出,从而防止带负荷分闸。
但手车柜的情况有所不同,,手车迸出实际上相当于固定柜中隔离
开类的合分操作,因而对隔离开关的联锁要求同样适用于手车的进出要
求。
当手车在试验位置与工作位置之间移动时,必须保证断路器处于分闸状态,不得合闸,即应具有所谓的"合闸闭锁"。
在投运的各型手车柜中,"
合闸"电气闭锁一般通过将反映手车位置的行程开关接点串入断路器的合闸回路中来实现。
断路器两侧的隔离开关的操作顺序。
GG-1A(F)一07方案对断路器两侧的隔离开关的操作顺序规定如下:在停电时,先断开线路侧隔离开关；在送
电时,要先合上母线侧隔离开关。
其作用是为了保证在万一发生错误操作时,能借助于断路器的保护作用尽量缩小事故范围,避免人为扩大事故。
停电时先断开线路侧隔离开关的理由是：如果停电中发生误操作,如断路器尚未断开电源,而先分隔离开关，造成带负荷拉闸;或者当分隔离开关时,又错分了不应停的线路隔离开关，都将引起弧光短路。
在上述情况下,如果先分线路侧隔离开关,由于弧光短路点在断路器外侧,所以开关的保
护装置会动作跳闸切除故障,缩小了事故范围。
反之,送电时,如果断路器误在合闸位置,后合母线侧隔离开关时,等于母线侧带负荷送电。
必将发
生弧光短路,而使故障扩大。
这种情况下,如先合母线侧隔离开关,然后再合线路侧隔离开关,就等于用线路侧隔离开关带负荷合闸,一旦发生弧光
短路,由于短路点在断路器外侧,故断路器保护即可动作跳闸,切除故障,
缩小事故范围。
因此送电时要先合母线侧隔离开关。
能按上述操作顺序分合隔离开关当然是件好事,但实际上要保证断路器两侧隔离开关严格按上述顺序操作是困难的。
对环网开关及母联开关来说,
本身较难区分母线及线路侧。
对手车柜而言,则断路器两侧的触头是同时进出的。
如果电流互感器装于隔离开关外侧,则情况也会有所不同。
所以只有确实保证断路器与隔离开关之间的联锁可靠性,才能从根本上解决上述误操作隔离开关的问题。
电气安规与联锁要求的冲突
历年来,犬量电气事故的统计表明,人身触电伤亡和电气设备事故,往往与电气工作人员的技术业务水平有着直接关系。
严格按电气安全工作规程操作,能有效减少并避免误操作事故的发生。
但在实际工作中,往往会发生规程与联锁相互冲突的情况。
如KYN28A-12、JYN6-12等出线侧装有接地开关的开关柜,由于有联锁功能,开关柜的电缆室门（或盖板)在未合上接地开关前无法打开,以防误入带电间隔。
而规程规定只有确认线路无电后才能合接地开关,这样势必要打开柜门经验电确认线路无电后才能操作接地开关,规程与联锁要求相互冲突。
为解决此类问题,可采用以下方法：一是线路侧加装带电显示,观察无电后合接地开关,或是在接地开关操作杆上加装电磁锁,确保线路有电时不能合接地开关。
二是在柜门上开缺口允许谨慎验电。
三是在电缆室门(或盖板)上配装紧急解锁装置，由专业人员用专用工具解锁。
主动式联锁与被动式联锁
对于"五防"中的每项联锁要求,无论是固定柜还是手车柜,尽管其柜型、一次方案存在多样化,但都可以设计出各种方案来实现联锁功能。
归纳起来,机械联锁主要有两种形式,即主动式和被动式。
所谓"主动式联锁"是指在该种联锁状态下,若无正常的解锁条件,不会被解锁,从而保证误操作根本无法执行。
例如当断路器处于合闸位置时,机械上应保证隔离开关或隔离插头被闭锁而无法操作,即使错误操作也不会产生不良影响。
"被动式联锁"是指在该种联锁状态下,可能由于非正常原因,出现解锁条件,使闭锁解锁。
如在闭锁状态下操作隔离开关或推拉手车，虽然隔离开关尚未动作或隔离插头没有产生位移,但由于联锁的存在而使断路器分闸,从而使隔离开关或隔离插头的联锁被解除。
显然,这种被动式联锁形式会引起断路器误分闸。
高压开关柜的设计中不希望采用"被动式"联锁,应尽量采用"主动式"联锁。
例如对于手车采用杠杆进出的开关柜，在断路器合闸状态下,机械上使手车进出摇柄的孔被封堵住,摇柄根本无法插进，当然手车也就不可能移动。
再如操动接地开关的插入孔设计成在允许条件下才被打开,否则,该插入孔被封堵,错误的操作就不可能实施。
现行使用的各类开关柜中,有不少机械联锁采用"被动式"联锁,随着开关柜设计水平的提高,应尽可能避免这种方式。
“五防”联锁的完整性
国家标准中对于“五防”得要求，除了防止误分、误合断路器这一条允许提示性的方法外,其余联锁关系必须在开关柜结构中完备实现。
从开关柜的操作来看,每一项联锁要求,都在一定的操作程序中体现出来,因此不管是合闸程序还是分闸程序都要达到联锁要求。
防止带负荷分合隔离开关；防止带电挂(合)接地线(开关)和带接地线(开关)合闸。
但是,上述二项要求有时并非要在同一柜中而是要求在柜间实现,这时机械联锁往往不能满足要求。
机械联锁的可靠性
高压开关柜的机械联锁装置不管平常使用频率如何,都应做到在使用寿命期内灵活可靠,并能有效防潮、防霉、防锈、不卡涩,其结构应简单明了,操作维护方便。
高压开关柜在使用过程中,还会遇到由于操作者的疏忽或非正常操作力而造成"非正规操作"的情况。
在这种情况下,高可靠的联锁应做到对操作者可能出现的"非正规操作"有充分的预防或阻止能力。
即使在某些情况下进行了错误操作,也应该做到错误操作可纠正并且可方便地恢复正常操作,不至于引起重大的设备或人身事故。
