空气开关欠压脱器工作原理图解
过欠压断路器原理

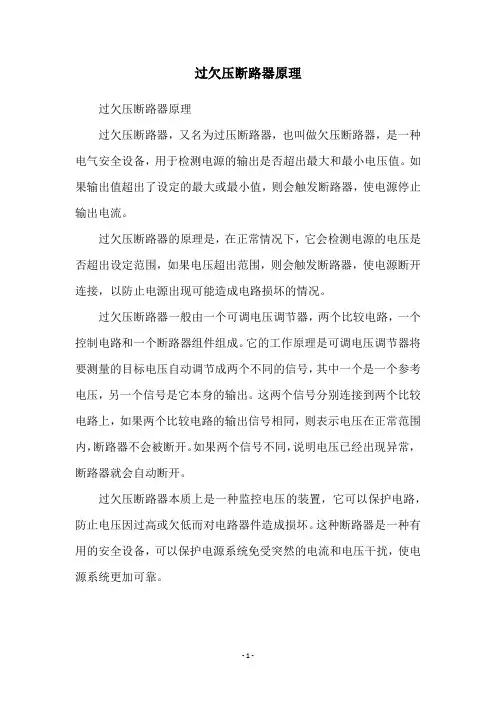

![过欠压断路器原理](https://img.taocdn.com/s3/m/833d74ecac51f01dc281e53a580216fc700a53c1.png)
过欠压断路器原理
过欠压断路器原理
过欠压断路器,又名为过压断路器,也叫做欠压断路器,是一种电气安全设备,用于检测电源的输出是否超出最大和最小电压值。
如果输出值超出了设定的最大或最小值,则会触发断路器,使电源停止输出电流。
过欠压断路器的原理是,在正常情况下,它会检测电源的电压是否超出设定范围,如果电压超出范围,则会触发断路器,使电源断开连接,以防止电源出现可能造成电路损坏的情况。
过欠压断路器一般由一个可调电压调节器,两个比较电路,一个控制电路和一个断路器组件组成。
它的工作原理是可调电压调节器将要测量的目标电压自动调节成两个不同的信号,其中一个是一个参考电压,另一个信号是它本身的输出。
这两个信号分别连接到两个比较电路上,如果两个比较电路的输出信号相同,则表示电压在正常范围内,断路器不会被断开。
如果两个信号不同,说明电压已经出现异常,断路器就会自动断开。
过欠压断路器本质上是一种监控电压的装置,它可以保护电路,防止电压因过高或欠低而对电路器件造成损坏。
这种断路器是一种有用的安全设备,可以保护电源系统免受突然的电流和电压干扰,使电源系统更加可靠。
- 1 -。
空气开的作业原理
![空气开的作业原理](https://img.taocdn.com/s3/m/0077c9ff5901020206409c97.png)
空气开的作业原理空气开关也便是断路器,在电路中作接通、分断和承载额外作业电流,并能在线路和电动机发作过载、短路、欠压的状况下进行牢靠的维护。
断路器的动、静触头及触杆计划成平行状,运用短路发作的电动斥力使动、静触头断开,分断才调高,限流特性强。
短路时,静触头周围的芳香族绝缘物气化,起冷却灭弧效果,飞弧间隔为零。
断路器的灭弧室选用金属栅片构造,触头体系具有斥力限流安排,因此,断路用具有很高的分断才谐和限流才调。
具有复式脱扣器。
反时限动作是双金属片受热曲折使脱扣器动作,瞬时动作是铁芯街铁安排股动脱扣器动作。
脱扣办法有热动、电磁和复式脱扣3种。
当线路发作短路或严峻过载电流时,短路电流跨过瞬时脱扣整定电流值,电磁脱扣器发作满意大的吸力,将衔铁吸吞并碰击杠杆,使搭钩绕转轴座向上翻滚与锁扣脱开,锁扣在反力绷簧的效果下将三副主触头分断,堵截电源。
当线路发作通常性过载时,过载电流虽不能使电磁脱扣器动作,但能使热元件发作必定热量,推进双金属片受热向上曲折,推进杠杆使搭钩与锁扣脱开,将主触头分断,堵截电源主触点经过操作安排(手动或电动)使之闭合的,其触点体系因为装有灭弧设备因此不只能接通或堵截正常的作业电流,还能在发作缺陷时活络堵截比正常作业电流大好几倍的缺陷电流,然后能有用地维护电路中的电气设备开关的脱扣安排是一套连杆设备。
当主触点经过操作安排闭合后,就被锁钩锁在合闸的方位。
假定电路中发作缺陷,则有关的脱扣器将发作效果使脱扣安排中的锁钩脱开,所以主触点在开释绷簧的效果下活络分断。
依照维护效果的纷歧样,脱扣器可以分为过电流脱扣器及失压脱扣器等类型。
在正常状况下,过电流脱扣器的衔铁是开释着的;一旦发作严峻过载或短路缺陷时,与主电路串联的线圈就将发作较强的电磁吸力把街铁往下招引而顶开锁钩,使主触点断开。
欠压脱扣器的作业恰恰相反,在电压正常时,电磁吸力吸住衔铁,主触点才得以闭合。
一旦电压严峻下降或断电时,衔铁就被开释而使主触点断开。
空开过压脱扣器原理

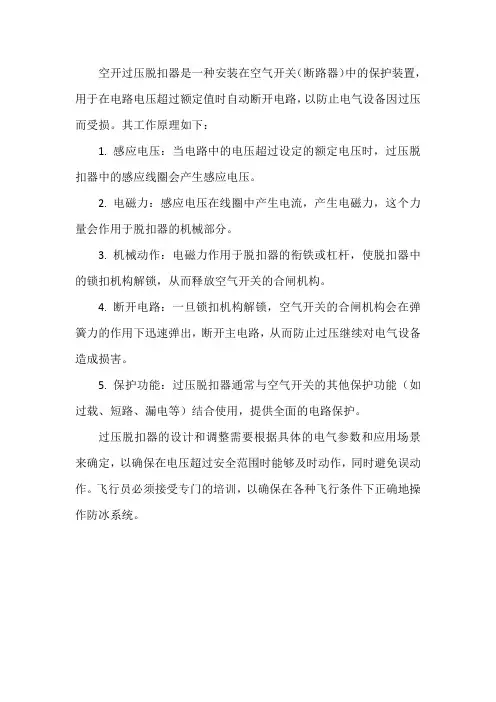

![空开过压脱扣器原理](https://img.taocdn.com/s3/m/ee56c0ace109581b6bd97f19227916888486b909.png)
空开过压脱扣器是一种安装在空气开关(断路器)中的保护装置,用于在电路电压超过额定值时自动断开电路,以防止电气设备因过压而受损。
其工作原理如下:
1. 感应电压:当电路中的电压超过设定的额定电压时,过压脱扣器中的感应线圈会产生感应电压。
2. 电磁力:感应电压在线圈中产生电流,产生电磁力,这个力量会作用于脱扣器的机械部分。
3. 机械动作:电磁力作用于脱扣器的衔铁或杠杆,使脱扣器中的锁扣机构解锁,从而释放空气开关的合闸机构。
4. 断开电路:一旦锁扣机构解锁,空气开关的合闸机构会在弹簧力的作用下迅速弹出,断开主电路,从而防止过压继续对电气设备造成损害。
5. 保护功能:过压脱扣器通常与空气开关的其他保护功能(如过载、短路、漏电等)结合使用,提供全面的电路保护。
过压脱扣器的设计和调整需要根据具体的电气参数和应用场景来确定,以确保在电压超过安全范围时能够及时动作,同时避免误动作。
飞行员必须接受专门的培训,以确保在各种飞行条件下正确地操作防冰系统。
低压万能式断路器工作原理图
![低压万能式断路器工作原理图](https://img.taocdn.com/s3/m/0fdbab4edaef5ef7bb0d3c03.png)
低压万能式断路器工作原理图(总5页)-CAL-FENGHAI.-(YICAI)-Company One1-CAL-本页仅作为文档封面,使用请直接删除低压万能式空气断路器上传者:Lamborghini浏览次数:307DW15-1000低压万能式空气断路器具有安全性和智能性,可防止人工合闸产生电弧,并具有对电源设备的过载、欠压和短路保护功能。
DW15-1000型断路器的额定电流为1000A,额定电压为交流380V,50Hz。
它在配电网络中多用于三相电的接通与断开。
工作原理DW15-1000断路器工作原理如附图所示。
按下SB1,380V交流电从接线端子{41}经过{43}和辅助触头,通过继电器的线圈(2-10)。
回到{42},对继电器加电。
继电器得电工作,触点9、11吸合,继电器自保。
此后,380V交流电从接线端子{41}经过继电器触点11-9-7-6-3-1,通过电动机M,回到{42},对电动机加电。
电动机得电工作,释能弹簧拉紧,储能指示显示为“储能”状态。
按下SB2,380V交流电从接线端子{42},通过释能线圈,经过辅助触头、接线端子{44}、SB2、{49},回到{41},对释能线圈瞬间加电,释能弹簧释放,辅助触头闭合,继电器复位,主触点闭合。
按下SB3,380V交流电从接线端子{41},经过{47}、{46}、SB3、{45}和辅助触头,通过分励线圈,再经过{48},回到{42},对分励线圈加电。
分励线圈吸合,拉开分励弹簧,带动分励触点断开,主触点断开,辅助触点断开。
万能断路器各器件恢复初始状态,为下一次工作做好准备。
在开始工作时,欠压线圈就已被加电而闭合,并监视电压的状态。
当低于330V时,欠压线圈断开,带动分励触点断开,主触点不吸合。
故障维修万能式空气断路器在使用过程中有时会发生主触点不闭合或在闭合期间又自行断开的故障,给生产造成严重后果。
经过检查,发现故障原因如下:(1)由于释能线圈经常通过大电流,造成漆包线老化,匝间短路,线圈过热,引起工作不稳定。
空气开关欠压脱器工作原理图解
![空气开关欠压脱器工作原理图解](https://img.taocdn.com/s3/m/7cc1c798b14e852458fb5765.png)
空气开关欠压脱器工作原理图解
————————————————————————————————作者:————————————————————————————————日期:
空气开关欠压脱扣器工作原理图解
遇停电,空气开关便自行跳闸,一般是因为空气开关带有欠压脱扣保护装置,当停电时,欠压脱扣器动作跳闸。
欠压脱扣器工作原理(见下图):
1、当线路电压正常时电压脱扣器11产生足够的吸力,克服拉力弹簧9的作用将衔铁10吸合,衔铁与杠杆脱离,锁扣与搭钩才得以锁住,主触头方能闭合。
2、当线路上电压全部消失或电压下降至某一数值时,欠电压脱扣器吸力消失或减小,衔铁被拉力弹簧9拉开并撞击杠杆,主电路电源被
分断。
3、同样道理,在无电源电压或电压过低时,自动空气开关也不能接通电源。
低压断路器工作原理图
![低压断路器工作原理图](https://img.taocdn.com/s3/m/a4be64c4168884868662d660.png)
低压断路器工作原理图1-主触点 2-自由脱扣机构 3-过电流脱扣器 4-分励扣器脱5-热脱扣器 6-欠电压脱扣器 7-停止按钮低压断路器的主触点是靠手动操作或电动合闸的。
主触点闭合后,自由脱扣机构将主触点锁在合闸位置上。
过电流脱扣器的线圈和热脱扣器的热元件与主电路串联,欠电压脱扣器的线圈和电源并联。
当电路发生短路或严重过载时,过电流脱扣器的衔铁吸合,使自由脱扣机构动作,主触点断开主电路。
当电路过载时,热脱扣器的热元件发热使双金属片上弯曲,推动自由脱扣机构动作。
当电路欠电压时,欠电压脱扣器的衔铁释放。
也使自由脱扣机构动作。
分励脱扣器则作为远距离控制用,在正常工作时,其线圈是断电的,在需要距离控制时,按下起动按钮,使线圈通电,衔铁带动自由脱扣机构动作,使主触点断开。
e a n d A l l t h i n g s i n t h e i r b e i n g a r e g o o df o r s此主题相关图片如下,点击图片看大图:1-主触点 2-自由脱扣机构 3-过电流脱扣器 4-分励扣器脱5-热脱扣器 6-欠电压脱扣器 7-停止按钮空开烧毁的原因:(一)触头系统1.触头压力不足。
因长期使用,触头弹簧变形、氧化,张力消失或减退,因触头过热,使触头弹簧退火,都是触头压力不足的原因,对此要检查触头初压力和终压力是否符保要求。
其方法可在动触头和支持板之间放入一张纸条,纸条在触头弹簧压力下被压紧,在动触头上装一弹簧秤,右手拉弹簧秤,左手轻轻拉纸条,当纸条刚可以抽出时,弹簧称上读数即为初压力。
将开关合上,使触头闭合,纸条夹在动静触头之间,按测初压力的方法;当纸条刚可抽出时,弹簧称上读数就是终压力。
触头压力也可以用下式估算:初压力=0.5*触头终压力,(公斤)终压力=2.25*触头额定电流(安)/100(公斤)根据触头初、终压力的数值,可以重新配制弹簧,也可以自行绕制。
自行绕制时,选择合适的琴钢丝,按同样的直径和匝数进行绕制,但往往由于绕制工艺问题,所得的弹簧力大小的差别,需要将弹簧的直径和匝数进行调节。
1 空气开关原理解析
![1 空气开关原理解析](https://img.taocdn.com/s3/m/3fd7d7124a7302768e99393a.png)
漏 电 开 关
一般在电表的出线端装空气开关比较好,因为线的距离比较远,如 果装漏电开关故障率就相对增加,可能会因导线而引起。漏电开关装 在使用设备前比较好。两者的区别:空气开关是如果超过它的额定电 流电流时会动作,而漏电开关是如果超过它的额定电流或者漏电都会 跳闸,主要用于家庭或办公照明,保证人的安全。
LOGO
空气开关
目录
1 2 3 4
什么是空气开关? 空气开关原理 空气开关与漏电开关的区别
空气开关的型号选择
一.什么是空气开关?
空气开关也就是断路 器,在电路中作接通、 分断和承载额定工作电 流,并能在线 路和电 动机发生过载、短路、 欠压的情况下进行可靠 的保护。断路器的动、 静触 头及触杆设计成 平行状,利用短路产生 的电动斥力使动、静触 头断开,分断能力高, 限流特性强。
3、漏电开关不能代替空气开关。虽然漏电开关比空气开 关多了一项保护功能,但在运行过程中因漏电的可能性经 常存在而会出现经常跳闸的现象,导致负载会经常出现停 电,影响电气设备的持续、正常的运行。所以,一般只在 施工现场临时用电或工业与民用建筑的插座回路中采用。
三.空气开关与漏电开关的区别
要点: 空气开关额定电压大于等于线路额定电压; 空气开关额定电流和过电流脱扣器的额定电流大于等于线路计算负荷电流。 例:DZ47-60A C25: DZ47---系列微型断路器(还有很多系列,基本都是厂家命名的) LE-----带漏电脱扣功能 60-----框架等级为60A C------瞬时脱扣过流倍数按照明类,如5~7或7~10倍,D为动力型10~14倍
三.空气开关与漏电开关的区别
5.空气开关分为:微型断路器和塑壳断路器两种,他们的 基本功能有: 过流、过载保护 短路保护。 但两者的区别在于短路的分断能力不同,具体数值要看空 气开关的型号和生产厂家。漏电保护开关主要是漏电保护 作用,一般民用住宅设计漏电流为30mA,这30mA的数值 是结合人体的电阻和电击电压计算出来的。当人体触电时 电流通过人体直接导入大地,此时电流有一部分没有通过 零线返回电网中,漏电开关检测到这一部分损失的电流时 就认为有漏电存在,开关自动跳闸,从而起到保护作用。
万能式自动空气断路器原理讲解PPT
![万能式自动空气断路器原理讲解PPT](https://img.taocdn.com/s3/m/e605740a7e21af45b307a8a1.png)
空气断路器
断路器分为以下几个部分: 2、储能操作机构
3.脱扣器
20
空气断路器
分励脱扣器,合闸线圈,欠压脱扣器 架设在断路器储能机构的上方,透过一些杠杆机构,四两拨千斤的完成任 务。 分励是远程断开。 欠压是达不到电压时断开 合闸线圈,也叫合闸电磁铁。 在监控室用电机对机构储能之后,去现场摁下按钮,就是手动操作了,在 机构上方装设一个电磁铁,全面实现自动化。就是合闸线圈。 电操(就是前面说的那个把主拉簧拉开的电机)以及分励、合闸线圈,合 称为电合分。 订货时常说的来自合分电压 AC220V13
二、空气断路器组成
2、灭弧装置
采用磁钢片制成的灭弧栅片:其作用是使电弧迅速熄灭, 以保护触头不被电弧灼伤或熔焊,提高开关的使用寿命和工作 的可靠性。
1)电弧:当用开关电器断开电流时,如果电路电压不低于10—20伏, 电流不小于80~100mA,电器的触头间便会产生电弧。 电弧是高温高导电率的游离气体,它不仅对触头有很大的破坏作用, 而且使断开电路的时间延长。如果电路中通有强电流,则当扳断开 关的瞬时,在开关处将发生强大的火花,这种电火花容易转变为弧 光放电,亦称电弧。 2)灭弧室:在出现各种故障时,动、静触头分断,触头之间产生强 烈的电弧。灭弧室内的铁质栅片被磁化,产生吸力,把电弧引向灭 弧室,将电弧分隔成短弧,利用铁栅片对电弧的冷却,以提高电弧 电阻和电弧电压,将电弧熄灭。
课题7 船用万能式自动空气断路器
一、概述
1.自动开关分类 (又叫空气
开关、断路器)分为: 塑料外壳式(装置式),用 DZ(MCCB)表示,作分路 或负荷开关; 框架式(万能式),用DW表 示(ACB)(陆用DW10为 主,船用DW—94、95、98、 AH等),作发电机主开关。
低压断路器结构原理图和图形符号
![低压断路器结构原理图和图形符号](https://img.taocdn.com/s3/m/032d0e1891c69ec3d5bbfd0a79563c1ec5dad7ff.png)
低压断路器结构原理图和图形符号低压断路器又称自动空气断路器,简称为自动空气开关或自动开关,它相当于把手动开关、热继电器、电流继电器、电压继电器等组合在一起构成的一种电器元件。
主要用于供电控制、电机的不频繁启、停控制和保护,它是在低压电路中应用非常广泛的一种保护电器。
常用低压断路器的实物如图1所示。
图1 低压断路器的实物图低压断路器主要由触点系统、操作机构、和各种保护元件三大部分组成。
它的触点系统与接触器的触点系统相似,主触头由耐弧合金(如银钨合金)制成,较大容量的还采用灭弧栅片灭弧,具有直接断开负荷主回路的能力。
各种保护元件实质就是各种脱扣器,不仅具有作为短路保护的过电流脱扣器,还具有作为长期过载保护的热脱扣器,还有失压保护脱扣器。
故在自动化程度和工作特性要求高的系统中,它是一种很好的保护电器。
低压断路器的种类很多,按用途分有保护配电线路用、保护电动机用、保护照明线路用及漏电保护用;按结构型式分有框架式(又称万能式)和装置式(又称塑壳式)自动空气开关;按极数分有单极、双极、三极、四极自动空气开关;按限流性能分有不限流和快速限流自动空气开关;按操作方式分有直接手柄操作式、杠杆操作式、电磁铁操作式、电动机操作式自动空气开关。
常用型号有DZ5、DZ20、DZ47、C45、3VE等系列。
低压断路器的工作原理如图2所示。
低压断路器的图形符号如图3所示,其文字符号用QF表示。
低压断路器的工作原理如下:主触点1串联在被控制的电路中。
将操作手柄扳到合闸位置时,搭扣3勾住锁键2,主触头1闭合,电路接通。
由于触头的连杆被锁钩3锁住,使触头保持闭合状态,同时分断弹簧被拉长,为分断作准备。
瞬时过电流脱扣器(磁脱扣)12的线圈串联于主电路,当电流为正常值时,衔铁吸力不够,处于打开位置。
当电路电流超过规定值时,电磁吸力增加,衔铁11吸合,通过杠杆5使搭扣3脱开,主触点在弹簧13作用下切断电路,这就是瞬时过电流或短路保护作用。
低压断路器
![低压断路器](https://img.taocdn.com/s3/m/a0fc5d8e71fe910ef12df8a4.png)
什么是空气开关(低压断路器)?低压断路器的结构及工作原理低压断路器也称为自动空气开关,可用来接通和分断负载电路,也可用来控制不频繁起动的电动机。
它功能相当于闸刀开关、过电流继电器、失压继电器、热继电器及漏电保护器等电器部分或全部的功能总和,是低压配电网中一种重要的保护电器。
低压断路用具有多种保护功能(过载、短路、欠电压保护等)、动作值可调、分断能力高、操纵方便、安全等优点,所以目前被广泛应用。
结构和工作原理低压断路器由操纵机构、触点、保护装置(各种脱扣器)、灭弧系统等组成。
低压断路器工作原理图如图l所示。
图1低压断路器工作原理图1-主触点2-自由脱扣机构3-过电流脱扣器4-分励扣器脱5-热脱扣器6-欠电压脱扣器7-停止按钮低压断路器的主触点是靠手动操纵或电动合闸的。
主触点闭合后,自由脱扣机构将主触点锁在合闸位置上。
过电流脱扣器的线圈和热脱扣器的热元件与主电路串联,欠电压脱扣器的线圈和电源并联。
当电路发生短路或严重过载时,过电流脱扣器的衔铁吸合,使自由脱扣机构动作,主触点断开主电路。
当电途经载时,热脱扣器的热元件发热使双金属片上弯曲,推动自由脱扣机构动作。
当电路欠电压时,欠电压脱扣器的衔铁开释。
也使自由脱扣机构动作。
分励脱扣器则作为远间隔控制用,在正常工作时,其线圈是断电的,在需要间隔控制时,按下起动按钮,使线圈通电,衔铁带动自由脱扣机构动作,使主触点断开。
低压断路器的用途及其结构和工作原理1)低压断路器的用途低压断路器又称自动空气开关。
分为TYB系列和塑壳式TYM1系列两大类。
主要在电路正常工作条件下作为线路的不频繁接通和分断用,并在电路发生过载、短路及失压时能自动分断电路。
2) 低压断路器的结构与原理低压断路器主要由三部分组成: 触头和灭弧系统, 各种脱扣器(包括电磁脱扣器、欠压脱扣器、热脱扣器),操作机构和自由脱扣机构(包括锁链和搭钩)。
低压断路器的按钮和触头接线柱分别引出壳外,其余各组成部分均在壳内。
图解空气开关原理,过热保护、过流保护和欠压保护功能介绍!
![图解空气开关原理,过热保护、过流保护和欠压保护功能介绍!](https://img.taocdn.com/s3/m/1e506715773231126edb6f1aff00bed5b9f373ea.png)
图解空气开关原理,过热保护、过流保护和欠压保护功能介绍!空气开关,又名空气断路器,是断路器的一种。
是一种只要电路中电流超过额定电流就会自动断开的开关。
空气开关是低压配电网络和电力拖动系统中非常重要的一种电器,它集控制和多种保护功能于一身。
除能完成接触和分断电路外,还能对电路或电气设备引发生的短路、严重过载及欠电压等进行保护,同时也可以用于不频繁地启动电动机。
当线路发生一般性过载时,过载电流虽不能使电磁脱扣器动作,但能使热元件产生一定热量,促使双金属片受热向上弯曲,推动杠杆使搭钩与锁扣脱开,将主触头分断,切断电源。
当线路发生短路或严重过载电流时,短路电流超过瞬时脱扣整定电流值,电磁脱扣器产生足够大的吸力,将衔铁吸合并撞击杠杆,使搭钩绕转轴座向上转动与锁扣脱开,锁扣在反力弹簧的作用下将三副主触头分断,切断电源。
开关的脱扣机构是一套连杆装置。
当主触点通过操作机构闭合后,就被锁钩锁在合闸的位置。
如果电路中发生故障,则有关的脱扣器将产生作用使脱扣机构中的锁钩脱开,于是主触点在释放弹簧的作用下迅速分断。
按照保护作用的不同,脱扣器可以分为过电流脱扣器及失压脱扣器等类型。
空气开关在电路中作接通、分断和承载额定工作电流,空气开关在线路和电动机发生过载、短路、欠压、过压的情况下进行可靠的保护,空气开关是电气控制回路最常见元件,它有很高的分断能力和限流能力。
本文对空气开关过热保护、过流保护和欠电压保护原理做详细说明。
空气开关过热保护空气开关过电流保护用到热胀冷缩的原理。
公式:U=I×R,即电压=电流×电阻U代表电压,单位:伏; I代表电流,单位:安培;R代表电阻,单位:欧姆。
它们之间的关系是U=I×R,当用电设备过多(相当于电阻并联),会导致路端电阻减少。
但电压是保持在AC220V或AC380V的稳定压,所以根据公式U=I×R 可知回路中电流变大,电流增大会产生大量的热,同时空气开关中的空气也开始膨胀。
低压断路器的作用分类及工作原理精PPT课件
![低压断路器的作用分类及工作原理精PPT课件](https://img.taocdn.com/s3/m/807993f8ff00bed5b8f31d80.png)
连杆装置
衔铁释放
低压断路器原理图
第12页/共17页
低压断路器的工作原理
低压断路器的主触头是靠手动操作或电动合闸的。主触 头闭合后,自由脱扣机构将主触头锁在合闸位置上。过 电流脱扣器的线圈和热脱扣器的热元件与主电路串联, 欠电压脱扣器的线圈和电源并联。当电路发生短路或严 重过载时,过电流脱扣器的衔铁吸合,使自由脱扣机构 动作,主触头断开主电路。当电路过载时,热脱扣器的 热元件发热使双金属片上弯曲,推动自由脱扣机构动作。 当电路欠电压时,欠电压脱扣器的衔铁释放,也使自由 脱扣机构动作。
主触头熔焊 电磁脱扣器瞬时整定值过小 电磁脱扣器的某些零件损坏
热脱扣器整定值过小
触头压力过小 触头表面过分磨损或接触不良
两个导电零件链接螺钉松动
第16页/共17页
处理方法 检查施加电压或更换线圈
更换储能弹簧 重新调整
调整再扣接触面至规定值 更换双金属片
调整衔铁与铁心的距离或更换断路器
检查原因并更换主触头 调高整定值至规定值
第15页/共17页
低压断路器的常见故障及处理方法
故障现象
不能合闸
电流达到整定值, 断路器不动作
启动电动机时断路 器立即分断
断路器闭合后一定 时间自行分断
断路器温升过高
可能原因 欠压脱扣器无电压或线圈损坏
储能弹簧变形 反作用弹簧力过大 操作机构不能复位再扣 热脱扣器双金属片损坏 电磁脱扣器的衔铁与铁心距离太大 或电磁线圈损坏
低压断路器能完成接通和分断电路外,还能对电路或电气设备发生的短路、 严重过载及欠压、漏电保护等进行保护,也可用于不频繁启动电机;在保 护功能方面,它还可以配合漏电器、测量、远程操作等模块单元使用,完 成更高级的保护和控制。现在的断路器还能提供隔离和安全保护功能,特 别是在针对人身安全、设备安全,以及配电系低压断路器可以手动直接操 作和电动操作,有的还可以实现远方遥控操作。
空气开关内部结构
![空气开关内部结构](https://img.taocdn.com/s3/m/a9419af08ad63186bceb19e8b8f67c1cfad6eeeb.png)
空气开关内部结构空气开关又名小型断路器、微型断路器,在电路中起着过载(过流)、短路保护等作用,即在过载或短路时自动断开电路。
当然也可当作“开关”使用,因其灭弧介质为空气,所以称“空气开关”,如图1。
图1 空气开关及内部结构一、空气开关的内部结构空气开关由操作机构、触点、保护装置(各种脱扣器)、灭弧系统等组成。
将周边4个铆钉拆掉,可将其拆为两半,如图2。
零件嵌在左盖,可拆开右盖。
图2 空气开关内部结构二、空气开关的工作原理空气开关的主触点是靠手动操作或电动合闸的,主触点闭合后,自由脱扣机构将主触点锁在合闸位置上。
过电流脱扣器的线圈和热脱扣器的热元件与主电路串联,欠电压脱扣器的线圈和电源并联。
当电路发生短路或严重过载时,过电流脱扣器的衔铁吸合,使自由脱扣机构动作,主触点断开主电路。
当电路过载时,热脱扣器的热元件发热使双金属片上弯曲,推动自由脱扣机构动作。
当电路欠电压时,欠电压脱扣器的衔铁释放,也使自由脱扣机构动作。
空气开关的电气部分如图3所示。
当触点闭合时,电路路径为(设方向从上到下):1-2-3-5-6-7-8-9-11。
当触点断开时,触点间产生电弧电流,起始时电流路径为:1-2-3-电弧-5-6-7-8-9-11。
电弧因磁、热等作用引入灭弧室E后,电流路径为:1-2-4-E-F-10-11,电弧在灭弧室内被分割为10段,很快冷却、熄灭。
电弧熄灭后,电流彻底中断。
图3 空气开关电路部件图三、铭牌及技术参数介绍每一个空气开关的器身正面都有技术参数标注,请根据铭牌选择合适的空气开关,下面来认识一下铭牌上的技术参数,如图4图4 铭牌技术参数1、额定电流In:开关连续承载的最大电流(在环境空气温度为30时)。
断路器有1、2、3、4、5、6、10、15、16、20、25、32、40、50、60、63A共16种额定电流值可选择。
这些数字符合“优选数字”理论,而非随意确定。
上图中C20,表示额定电流为20A。
2、分断能力:额定短路分断能力(Icu或Icn)是断路器能够分断而不被损害的最高(预期的)电流值。
断路器及图示分析
![断路器及图示分析](https://img.taocdn.com/s3/m/84982f02c281e53a5802ffec.png)
断路器按其使用范围分为高压断路器,和低压断路器,高低压界线划分比较模糊,一般将3kV以上的成为高压电器。
低压断路器又称自动开关,它是一种既有手动开关作用,又能自动进行失压、欠压、过载、和短路保护的电器。
它可用来分配电能,不频繁地启动异步电动机,对电源线路及电动机等实行保护,当它们发生严重的过载或者短路及欠压等故障时能自动切断电路,其功能相当于熔断器式开关与过欠热继电器等的组合。
而且在分断故障电流后一般不需要变更零部件,一获得了广泛的应用。
分类:按操作方式分有:电动操作、储能操作和手动操作。
按结构分有:万能式和塑壳式。
按使用类别分有:选择型和非选择型。
按灭弧介质分有:油浸式、真空式和空气式。
按动作速度分有:快速型和普通型。
按极数分有:单级、二级、三级和四级等。
按安装方式分有:插入式、固定式和抽屉式等。
高压断路器(或称高压开关)是变电所主要的电力控制设备,具有灭弧特性,当系统正常运行时,它能切断和接通线路及各种电气设备的空载和负载电流;当系统发生故障时,它和继电保护配合,能迅速切断故障电流,以防止扩大事故范围.因此,高压断路器工作的好坏,直接影响到电力系统的安全运行;高压断路器种类很多,按其灭弧的不同,可分为:油断路器(多油断路器、少油断路器)、六氟化硫断路器(SF6断路器)、真空断路器、压缩空气断路器等高压开关额定电压1kV及以上主要用于开断和关合导电回路的电器。
高压负荷开关高压负荷开关是一种功能介于高压断路器和高压隔离开关之间的电器,高压负荷开关常与高压熔断器串联配合使用;用于控制电力变压器。
高压负荷开关具有简单的灭弧装置,因为能通断一定的负荷电流和过负荷电流。
但是它不能断开短路电流,所以它一般与高压熔断器串联使用,借助熔断器来进行短路保护。
功能在规定的使用条件下,可以接通和断开一定容量的空载变压器(室内315KVA,室外500KVA);可以接通和断开一定长度的空载架空线路(室内5KM,室外10KM);可以接通和断开一定长度的空载电缆线路。
欠电压脱扣器工作原理
![欠电压脱扣器工作原理](https://img.taocdn.com/s3/m/f2d14522a31614791711cc7931b765ce04087a4e.png)
欠电压脱扣器工作原理
欠电压脱扣器是一种在电气系统中常用的保护器件,常用于保护电气设备免受欠电压
损害和故障。
欠电压脱扣器的作用在于,在电网电压低于一定范围时,可以自动切断电路,保护系统设备。
欠电压脱扣器的工作原理主要是基于电磁铁的原理。
该装置由电磁铁和脱扣器组成。
当电网电压低于欠压设定值时,电磁铁吸合,将脱扣器开关动作,切断电路。
相反,当电
网电压高于欠压设定值时,电磁铁失去磁性,脱扣器关闭,电路恢复正常。
欠电压脱扣器的核心是电磁铁,工作时需要给电磁铁加上足够的电流,使其产生强磁性,吸合系统中的触发器,从而开断电路。
电磁铁加电后,其产生的磁场会使铁芯产生磁
通量,磁通量越大,吸合力就越大。
在电磁铁的作用下,脱扣器的机构在瞬间被拉动,切
断电路,以保护电气设备。
此外,欠电压脱扣器还有一个重要的作用,就是在电网电压回升到正常值之前,保持
电路的脱扣状态。
这一功能可以预防欠电压周期性的来回变化,打断了设备正常的工作节奏,从而避免对设备造成进一步的损害。
需要注意的是,在使用欠电压脱扣器时,需要正确设置其欠压保护值,以确保它可以
在电压低于设定值时动作,并保护设备。
此外,欠电压脱扣器的接线应按照说明书进行,
否则会造成设备故障或危险。
自动空气开关的 欠压保护原理
![自动空气开关的 欠压保护原理](https://img.taocdn.com/s3/m/7863fd6ab207e87101f69e3143323968011cf420.png)
自动空气开关的欠压保护原理
自动空气开关是一种常用的电气设备,其主要作用是在电路中断或过负荷时自动切断电源,以保护电器设备和人员安全。
然而,当电路中出现欠压情况时,自动空气开关的保护功能会受到影响,可能会导致电器设备受损甚至引发火灾等事故。
为了避免这种情况的发生,自动空气开关通常配备有欠压保护功能。
其原理是在电路中检测电压,当电压降至设定值以下时,自动空气开关会自动切断电源,以避免电器设备在低电压下工作。
同时,欠压保护也能有效防止电器设备在电压异常时产生过大的电流,避免设备受损。
在实际应用中,欠压保护的设定值应根据电器设备的实际情况进行调整,以保证电路的稳定和安全。
此外,还应定期检查自动空气开关的欠压保护功能是否正常,以确保设备的正常运行和安全使用。
- 1 -。
(完整版)低压断路器工作原理图
![(完整版)低压断路器工作原理图](https://img.taocdn.com/s3/m/a61264991eb91a37f0115c40.png)
低压断路器工作原理图1-主触点2—自由脱扣机构3-过电流脱扣器4—分励扣器脱5-热脱扣器6—欠电压脱扣器7-停止按钮低压断路器的主触点是靠手动操作或电动合闸的。
主触点闭合后,自由脱扣机构将主触点锁在合闸位置上。
过电流脱扣器的线圈和热脱扣器的热元件与主电路串联,欠电压脱扣器的线圈和电源并联。
当电路发生短路或严重过载时,过电流脱扣器的衔铁吸合,使自由脱扣机构动作,主触点断开主电路。
当电路过载时,热脱扣器的热元件发热使双金属片上弯曲,推动自由脱扣机构动作.当电路欠电压时,欠电压脱扣器的衔铁释放。
也使自由脱扣机构动作。
分励脱扣器则作为远距离控制用,在正常工作时,其线圈是断电的,在需要距离控制时,按下起动按钮,使线圈通电,衔铁带动自由脱扣机构动作,使主触点断开。
此主题相关图片如下,点击图片看大图:1—主触点2—自由脱扣机构3—过电流脱扣器4-分励扣器脱5—热脱扣器6—欠电压脱扣器7—停止按钮空开烧毁的原因:(一)触头系统1.触头压力不足.因长期使用,触头弹簧变形、氧化,张力消失或减退,因触头过热,使触头弹簧退火,都是触头压力不足的原因,对此要检查触头初压力和终压力是否符保要求。
其方法可在动触头和支持板之间放入一张纸条,纸条在触头弹簧压力下被压紧,在动触头上装一弹簧秤,右手拉弹簧秤,左手轻轻拉纸条,当纸条刚可以抽出时,弹簧称上读数即为初压力。
将开关合上,使触头闭合,纸条夹在动静触头之间,按测初压力的方法;当纸条刚可抽出时,弹簧称上读数就是终压力。
触头压力也可以用下式估算:初压力=0。
5*触头终压力,(公斤)终压力=2。
25*触头额定电流(安)/100(公斤)根据触头初、终压力的数值,可以重新配制弹簧,也可以自行绕制.自行绕制时,选择合适的琴钢丝,按同样的直径和匝数进行绕制,但往往由于绕制工艺问题,所得的弹簧力大小的差别,需要将弹簧的直径和匝数进行调节。
调节的办法是:钢丝越粗,弹力越大;;弹簧外径越大,弹力越小;匝数越多,弹力越小.绕制时用一根圆铁棒在老虎钳上,再在圆铁棒上齐密缠绕,所用铁棒直径要比弹簧内径小一些,因绕好后弹簧直径会增大,绕好后的弹簧应热处理,否则无弹性。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
空气开关欠压脱扣器工作原理图解
遇停电,空气开关便自行跳闸,一般是因为空气开关带有欠压脱扣保护装置,当停电时,欠压脱扣器动作跳闸。
欠压脱扣器工作原理(见下图):
1、当线路电压正常时电压脱扣器11产生足够的吸力,克服拉力弹簧9的作用将衔铁10吸合,衔铁与杠杆脱离,锁扣与搭钩才得以锁住,主触头方能闭合。
2、当线路上电压全部消失或电压下降至某一数值时,欠电压脱扣器吸力消失或减小,衔铁被拉力弹簧9拉开并撞击杠杆,主电路电源被
分断。
3、同样道理,在无电源电压或电压过低时,自动空气开关也不能接通电源。
